cisco思科网络技术教程
cisco思科教学课件上
• 商业许可证通常不允许最终用户以任何方式修改程序。Windows XP、Mac OS X 和 UNIX 都属于商业化操作系统软件。
• 制造商通常会给出操作系统的最低硬件配置和推荐 硬件配置两类要求。运行在规定的最低硬件配置下， 系统性能通常不佳，而且只够支持操作系统而基本 无法实现其它功能。通常将操作系统运行在推荐硬 件配置可能是更好的选择，这样更有可能支持标准 的附加应用程序和资源。
• 要充分利用操作系统提供的所有功能，通常还需要 声卡、网卡、调制解调器、麦克风和扬声器等其它 硬件资源。许多操作系统开发人员会对各种硬件设 备进行测试并认证其与操作系统是否兼容。在购买 和安装硬件前，请务必确定其已经通过认证，能够 与对应的操作系统配合使用。
1.2 操作系统的要求
• 市面上有许多不同的操作系统。此处列举了主要的类别及其代表。 • Microsoft Windows：XP、Vista、2003 Server • 基于 UNIX 的操作系统：IBM AIX、Hewlett Packard HPUX 和 Sun Solaris • BSD - Free BSD • 基于 Linux（许多变体） • Macintosh OS X • 非 Unix 的专用操作系统：IBM OS/400、z/OS
• IP 地址 - 标识网络中的计算机。 • 子网掩码 - 用于标识计算机连接的网络。 • 默认网关 - 标识计算机用于访问 Internet 或
其它网络的设备。
1.6 IP地址配置
• 计算机 IP 地址既可手动配置，也可 由另一台设备自动分配。
cisco思科网络技术教程
Version4.0
Semester One
西北工业大学软件与微电子学院
1
CCNA 1 & 2学习内容
• 协议 • 局域网（LAN） • 广域网（WAN） • OSI模型 • 线缆及工具 • 路由器
• 以太网 • IP地址 • 路由器的配置 • 路由选择协议的配置 • TCP/IP • 访问控制列表（ACL）
•1 byte (B) = 8 bits (b) 字节=8个二进制位
•1 Kilobyte(K/KB)=2^10 bytes=1,024 bytes 千字节
•1 Megabyte(M/MB)=2^20 bytes=1,048,576 bytes 兆字节
•1 Gigabyte(G/GB)=2^30 bytes=1,073,741,824 bytes 千兆字节
下载网页 - HTTP
文件传输 - TFTP * - FTP * - NFS
E-Mail - SMTP
远程登陆 - Telnet * - rlogin *
网络管理 - SNMP *
名称管理 - DNS*
物理层
西北工业大学软件与微电子学院
24
协议的定义
• 协议是一种关于一系列规则和协定的正式 描述，这些规则和约定规定了网络上的设 备应如何进行通信．
• 需要一个中断请求IRQ来向CPU请求服务。
西北工业大学软件与微电子学院
12
三、网络线缆基础
西北工业大学软件与微电子学院
13
西北工业大学软件与微电子学院
14
四、网络连接设备
Switch Hub
Router
Repeaters
Bridge
思科网络网络学院教程
第一章：OSI参考模型与路由选择一、开放系统互连（OSI）应用层（第7层）：处理应用层的网络进程表示层（第6层）：数据表示会话层（第5层）：主机间通信传输层（第4层）：端到端连接段网络层（第3层）：地址和最佳路径分组数据链路层（第2层）：介质访问帧物理层（第1层）二进制传输比特1．对等层通信：协议数据单元（PDU）：每一层协议与对等层交换的信息。
2．数据封装：二、物理层：1．以太网（Ethernet）：指所有使用带冲突检测载波监听多路访问（CSMA/CD）的局域网。
以太网和IEEE 802.3：同轴电缆和双绞10Mbit/s100Mbit/s以太网：快速以太网双绞线100Mbit/s1000Mbit/s以太网：吉比特以太网2．以太网/802.3物理连接：10Base2：细缆185m10Base5：粗缆500m10BaseT：双绞线100m三、数据链路层：MAC地址用16进制表示，两种格式0000.0c12.3456和00-00-0c-12-34-56四、网络层：IP协议：寻找一条把数据报移到目的地的路径。
因特网控制消息协议（ICMP）：提供控制和发送消息的能力。
地址解析协议（ARP）：根据已知IP地址决定数据链路层地址。
反向地址解析协议（RARP）：在数据链路层地址已知时，决定网络层地址。
1．IP寻址与子网：IP地址分成网络号、子网号和主机，即每个地址包括网络地址、可选的子网地址和主机地址。
网络地址和子网地址一起用于路由选择，主机地址用于表示网络或子网中独立的主机。
子网掩码用于从IP地址中提取网络和子网信息。
2．路径选择：指通信穿过网云所应该采取的传输路径。
使路由器能评估到目的地的可用路径，并建立对分组的优先处理方式。
3．路径通信：网络地址包含路径部分和主机部分。
路径部分指明在网络云内被路由器使用的路径；主机部分指明网络上的特定端口或设备。
4．ICMP：是通过IP数据报传送的，它用来发送错误和控制消息。

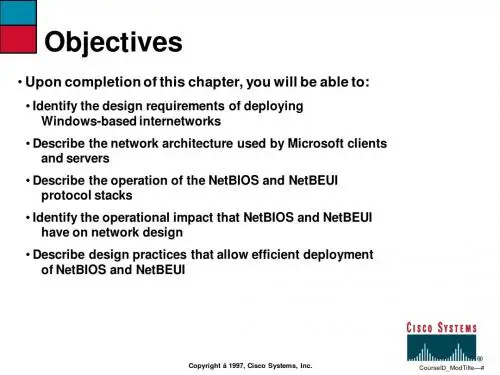

Cisco 思科 网络 技术 培训 技术CHAP14
Broadcast - Here is my NetBIOS name.
Broadcast - Elect a browse master. Broadcast - What computers are available?
Copyright ã 1997, Cisco Systems, Inc.
WINS server with well-known IP address
Unicast to WINS server
Unicast to WINS server
CourseID_ModTitle—#
NetBIOS Protocol Stack
NetBIOS Redirector Server Message Block (SMB) NetBIOS 7 6 5 4 3 2 Network interface card 1 OSI Reference Application Presentation Session Transport Network Data Link Physical
• Operating systems/servers
• Microsoft LAN Manager • MS-DOS with LAN Manager client • Windows for Workgroups • Windows 95 • Windows NT
• Operational concepts
Designated browse master
Broadcast - Here is my NetBIOS name.
Broadcast - What computers are available?
Copyright ã 1997, Cisco Systems, Inc.
Cisco 思科 网络 技术 培训 技术CHAP18
Copyright ã 1997, Cisco Systems, Inc.
CourseID_ModTitle—#
CourseID_ModTitle—#
Summary
• Use X.25 switching to provide X.25 services over an integrated IP backbone • Use static routing and static SAPs over reliable X.25 WAN circuits • Use the hierarchical design to scale an X.25 NBMA WAN • Use point-to-point subinterface configuration for robust routing over an X.25 WAN core
Objectives
• Upon completion of this chapter, you will be able to:
• Design scalable internetwork WANs with nonbroadcast multiaccess X.25 • Design a scalable, robust internetwork WAN with X.25 subinterface configuration • Describe how to use X.25 switching to provide X.25 service over an integrated IP backbone
Copyright ã 1997, Cisco Systems, Inc.
CourseID_ModTitle—#
X.25 Is Based on Reliable Protocols

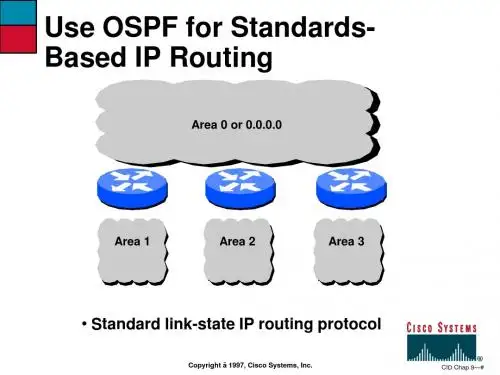

Cisco 思科 网络 技术 培训 文档 ppt7
OSPF Network Types
Point-to-point
Broadcast multiaccess
Nonbroadcast multiaccess
Frame Relay
Copyright ã 1997, Cisco Systems, Inc.
CID Chap 9—#
Bit Splitting the Address Space
Area 131.108.0.0 131.108.1.0 131.108.2.0 up to 131.108.15.0 First area range Area 131.108. 16.0 131.108.16.0 131.108.17.0 up to 131.108.31.0 Second area range Area 131.108.32.0 131.108.32.0 131.108.33.0 up to 131.108.47.0 Third area range Area 131.108. 48.0 131.108.48.0 131.108.49.0 up to 131.108.63.0 Fourth ar ea range
• Summary LSAs configured
Copyright ã 1997, Cisco Systems, Inc.
CID Chap 9—#
ABR Consolidates Updates to and from Area 0
Area 0 or 0.0.0.0
Area 1
Area 2
• ABRs control LSA to and from backbone
Copyright ã 1997, Cisco Systems, Inc.
思科网络技术学院教程总结汇编
第1章生活在以网络为中心的世界里1.3 在以网络为中心的世界相互通信1.3.1 网络支撑着我们的生活方式1.3.2 当今最常用的几种通信工具1.3.3 网络支撑着我们的学习方式1.3.4 网络支撑着我们的工作方式1.3.5 网络支撑着我们的娱乐的方式1.4 通信：生活中不可或缺的一部分1.4.1 何为通信标识出发送方和接收方、双方一致同意的通信方法、通用语言和语法、共同约定的传送速度和时间、证实或确认要求。
1.4.2 通信质量1.5 网络作为一个平台1.5.1 通过网络通信1.5.2 网络要素消息、介质：连接设备的一种工具设备在规则里还要知道两个协议：IP和TCP.01.5.3 融合网络机通信都使用相同的规则、设备和介质去传送它们的消息时。
1.6 Internet的体系结构1.6.1 网络体系结构4个基本特性：容错能力、可扩展性Qos、服务质量和安全性，容错能力的关键因素是冗余。
1.6.2 具备容错能力的网络体系结构电路交换―面向连接的网络数据包交换―无限连接网单个消息被划分为多个数据块，这些数据块称为包。
1.6.3 可扩展网络体系结构1.6.4 提供服务质量1.6.5 提供网络安全保障或企业资金损失、知识产权偷窃和机要顾客数据曝光。
网络内容安全意味：确保机密性、维护通信完整性和确保可靠性。
1.7 网络趋势1.7.1 它的发展方向是什么功能的设备的增加和服务范围不断扩大。
1.7.2 网络行业就业机会总结：一个网络的架构必须提供可扩展性、容错性、服务质量和安全。
Qos是网络规划一个重要组成部分，它可能影响用户的生产率。
网络数据的优先次序可能容许数据类型以高效合理的方式流经网络。
网络基础设施和内容的安全将继续作为网络安全的基本要素，因为它直接影响到用户的隐私。
第2章网络通信2.3 通信的平台2.3.1 通信要素2.3.2 传送消息消息的两个优点：多路复用和增强网络通信的效率。
2.3.4 终端设备及其在网络中的作用V oIP电话、网络照相机、移动手持设备和用于气象观测的遥控器。
思科网络技术学院教程CCNAExploration课程设计
思科网络技术学院教程CCNA Exploration课程设计1. 概述CCNA Exploration是Cisco Networking Academy的一个组成部分，致力于教授计算机网络的基本概念和技能，使学生具备创意性和独立思考能力，为解决现实世界的计算机网络问题做出贡献。
本文将介绍CCNA Exploration课程设计的主题和目标，并讲解如何实现这些目标。
2. 主题和目标CCNA Exploration课程设计的主题是教授计算机网络运作的基础知识，包括：•TCP/IP协议和其它关键网络协议的理解;•网络拓扑的的配置和设计;•交换机和路由器之间的交互；•虚拟专用网络（VPN）的创建和配置；•网络安全问题和解决方案的介绍。
本课程的目的是培养学生的技能，能够设计、实现，维护和故障排除计算机网络，包括以下能力：•明白和理解计算机网络的基本概念和技能；•能够实现实用和有效的网络设计；•能够使用一系列命令和工具诊断网络问题；•能够分析网络流量并实现对策；•能够保障网络的安全并部署网络安全方案；•能够利用网络开展各种应用。
3. 设计课程CCNA Exploration课程设计包括两个主要内容：教学和实验。
教学是基于在线自学课件的，实验则是模拟和实际的环境。
课件包括了理论知识和实用技巧，并提供一些例子进行学习。
学习的内容包括能够应对实际应用的知识，例如如何配置网络，诊断网络故障，设置网络安全等等。
实验则涉及如何配置和管理交换机、路由器，如何创建和管理虚拟专用网络，以及各种拓扑的配置，例如树形拓扑，环状拓扑和总线拓扑。
在实验过程中，学生需要实现配置文件的创建、命令行的编写、端口间距离的计算和交换机和路由器之间的通信协议等操作。
最终可以实现网络管理、故障排查、安全性配置、网络优化等实用技能。
4. 实施与评估CCNA Exploration课程的实施需要在学期内完成，可以分为以下步骤：•学生完成CCNA Exploration自学课件的学习；•学生完成CCNA Exploration实验室练习，并在在线网络中提交结果；•学术作业和其他考试以检测学生的实际技能和理论知识。
思科网络学院教程
装、界面及基本功能。
网络协议分析
通过实际操作演示如何使用Wireshark捕获数据包，并解析常 见网络协议（如TCP、UDP、HTTP等）的数据包结构和含义
。
过滤器和统计分析
网络编程概念
介绍网络编程的基本概念，如TCP/IP协议栈、套接字编程、 HTTP协议等，为后续的网络编程实践打下基础。
Python网络库
介绍Python中常用的网络库，如socket、requests、 urllib等，以及如何使用这些库进行网络通信和数据传输。
网络协议分析工具Wireshark
Wireshark简介
防火墙
防火墙是用于保护网络免受未经授权访问的设备 。思科防火墙有PIX系列和ASA系列。
交换机
交换机用于连接网络中的计算机和其他设备，分 为接入层交换机、汇聚层交换机和核心层交换机 。思科交换机有WS-C2960、WS-C3750等型号 。
无线接入点
无线接入点是提供无线局域网接入的设备，思科 无线接入点有Aironet系列。
网络优化是对现有网络进行性 能分析和改进，以提高网络性
能和可靠性。
网络管理
网络管理是对网络设备进行配 置、监控和维护的过程，以确
保网络的正常运行。
02
路由和交换技术
路由原理与配置
路由原理
路由是指在网络中，数据包从一个网 络节点传送到另一个网络节点的过程 。路由原理涉及IP地址、路由协议、 路由表等概念。
思科网络学院教程
目录
• 思科网络基础知识 • 路由和交换技术 • 网络安全技术 • 网络编程与开发 • 网络故障排除 • 网络优化与管理
思科网技术学院教程学习笔记与要点归纳
第一章OSI参考模型和路由一．层次网络模型：OSI参考模型网络模型使用分层来简化网络功能。
将网络功能进行划分叫层。
OSI参考模型通过划分层次，简化了两台计算机之间相互通信所要完成的任务。
每一层集中完成一定的功能，因此允许网络的设计者为每层选择适当的网络设备和功能。
在OSI参考模型中，它的7层分别表示了不同的网络功能。
这种按网络功能进行层次划分的原因包括：1. 分层把网络操作分成不太复杂的单元。
2. 分层为即插即用的兼容性定义了标准接口。
3. 分层使设计者能专心设计和开发功能模块。
4. 分层提高了不同网络模块功能的对称性，让它们能很好地一起工作。
5. 分层使得一个区域的改变不会影响到其他区域，这样每个区域能更快地发展。
6. 分层把复杂的网络通信过程分解成了独立的、更容易学习的操作。
OSI参考模型的每一层完成特定的功能：应用层（第7层）：这一层给用户应该程序提供网络服务。
例如，一个字处理应用程序使用了这一层的文件传输服务。
表示层（第6层）：这一层提供了数据表示和编码格式，还有数据传输语法的协商。
它确保从网络抵达的数据能被应用进程使用，应用进程发送的信息能在网络上传送。
会话层（第5层）：这一层建立、维持和管理应用进程之间的会话。
传输层（第4层）：这一层把数据进行分段或重组成数据流。
传输层具有潜在的能力保证一个连接并提供其可靠的传输。
网络层（第3层）：这一层决定把数据从一个地方移到另一个地方的最佳路径。
路由器在这一层上运行。
本层使用逻辑地址方案，以便管理者能够进行管理。
它使用IP协议的寻址方案，此外还有ApplTalk、DECnet、VINES和IPX等寻址方案。
数据链路层（第2层）：这一层提供了通过介质物理传输过程。
它处理错误通告、网络拓扑和流量控制。
这一层使用介质访问控制（MAC）地址，这种地址也称为物理地址或硬件地址。
物理层（第1层）：这一层提供电气的、机械的、软件的或者实用的方法来激活和维护系统间的物理链路。
cisco网络专题教程-1
专题1 网络基础一、OSI参考模型1、概述OSI（Open System Interconnection，开放系统互联）模型是由国际标准化组织（ISO）定义的标准，它定义了一种分层体系结构，在其中的每一层定义了针对不同通信级别的协议。
是国际标准化组织创立的。
ISO是由许多国家的标准化组织成员组成的，其中包括美国首要的非政府标准化组织机构-美国国家标准化学会(ANSI)。
“开放”用在这里的意思就是表示这个标准允许网络间的互连，只要求使用的通信软件遵循这个标准，而无须考虑低层的硬件。
2、为什么要建立OSI参考模型把网络分层有下面的优点：1）简化相关的网络操作；2）提供即插即用的兼容性黄蓉不同厂商之间集成的标准接口；3）使工程师们能够专注于设计和优化不同网络互联设备的互操作性；4）防止一个区域的网络变化影响另外一个区域的网络，每个区域的网络都能够单独快速地升级；5）把复杂的网络连接问题分解成小的简单的问题，易于学习和操作。
3、OSI参考模型OSI模型有7层，分别是：物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。
OSI模型在逻辑上可分为两个部分：低层的1、4层关注的是原始数据的传输；高层的5、7层关注的是网络下的应用程序。
1）物理层（physical layer）物理层是OSI参考模型的最低层。
物理层负责通过通信信道传输二进制数据流。
信道可以是同轴电缆、光缆、卫星链路以及普通的电话线。
在网络中，物理层为执行，维护和终止物理链路定义了电子，机械，过程及功能的规则。
物理层具体定义了诸如电位级别，电位变化间隔，物理数据率，最大传输距离和物理互联装置特性，物理层涉及到通信在信道上传输的原始比特流。
设计上必须保证一方发出“1”时，另一方接收到的是“1”而不是“0”。
在物理层，设计的问题主要是处理机械的、电气的和过程的接口，以及物理层下的物理传输介质等。
2）数据链路层（data link layer）数据链路层通过物理网络链路提供可靠数据传输。
思科网络设备基本操作-1
思科网络设备基本操作-1第一讲：命令行界面Router> //用户模式：只能够对该设备进行简单操作，不能对设备进行配置。
Router>? //查看该模式下有哪些可以的命令？Exec commands:<1-99> Session number to resume……Router>enable //进入特权模式的命令：可以对该设备进行简单的操作，可以删除配置信息。
Router#? ////查看该模式下有哪些可以的命令？Exec commands:<1-99> Session number to resumeauto Exec level Automationclear Reset functionsclock Manage the system clockwrite Write running configuration to memory, network, or terminal……Router#Router#configure terminal //进入全局配置模式：对该设备进行配置。
Enter configuration commands, one per line. End with CNTL/Z.Router(config)#Router(config)#interface gigabitEthernet 0/1 // interface是进入接口的命令，gigabitEthernet是接口的名称，0/1是接口的编号。
Router(config-if)# //进入到了接口模式。
Router(config-if)#exit //返回上级Router(config)#Router(config-if)#end //一次性返回到特权模式。
Router#第二讲：命令行的操作方法一．？的使用方法Router#con? //“?”是用来帮助了解以“con”开头的命令有哪些？configure connect //查出在该模式下以“con”开头的所有命令。
CCNA思科网络技术学院教程-第2章_网络技术基础
ICND—2-3
2.1 网络术语
LAN, 局域网 WAN, 广域网 MAN, 城域网 VPN，虚拟专用网 Intranet，企业内部互联网, Extranet SAN, 存储区域网 Data center, 数据中心
开发和网络集成。
ICND—2-11
1、OSI 参考模型
应用层（上层）
Application Presentation
Session
传输层 网络层 数据链路层 物理层
Transport Layer Network Layer
Data Link Physical
应用层 表示层 会话层
数据流层
ICND—2-12
PDU
/
/
/
数据段 segment
数据包 packet
帧 frame
位 bit
举例
Telnet FTP ASCⅡ JPEG，AVI，MPEG
NFS, RPC SQL
TCP UDP SPX
IP IPX
802.3/802.2 HDLC
EIA/TIA-232
V.35
ICND—2-13
2、DoD（TCP/IP）模型
• Security
• Possible point for remote access
ICND—2-27
Core Layer Characteristics
Core Layer
• Fast transport to enterprise services • No packet manipulation
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西北工业大学软件与微电子学院
50
点分十进制数和IP地址表示法
地址
掩码
172.16.122.204 255.255.0.0
二进制 地址
二进制 掩码
172
16
122
204
10101100 00010000 01111010 11001100
1、 20世纪60年代,终端用户与中央主机的连接需求引进了MODEM
2、 20世纪70年代，用户连接到网络参与BBS的讨论并邮寄或读取消息
3、 20世纪80年代，文件和图片的传输成为可能
4、 20世纪90年代，MODEM的速度达到了56Kbps 9600 bps —56Kbps(1998)
5、进入21世纪，高速的网络服务成为现实 Cable Modem DSL
•1 byte (B) = 8 bits (b) 字节=8个二进制位
•1 Kilobyte(K/KB)=2^10 bytes=1,024 bytes 千字节
•1 Megabyte(M/MB)=2^20 bytes=1,048,576 bytes 兆字节
•1 Gigabyte(G/GB)=2^30 bytes=1,073,741,824 bytes 千兆字节
• 两台PC和一根线缆
西北工业大学软件与微电子学院
6
二、超大型网络：因特网
个人、家庭用户
PC机、便携机 网卡、Modem/Cable Modem ADSL Modem PSTN/ISDN/DSL 帐户
企业、集团用户
PC机、便携机 网卡、交换机/HUB 路由器 数字电路/FR/ATM/DDN/ATM/X.25/
西北工业大学软件与微电子学院
33
WEB Browser
西北工业大学软件与微电子学院
34
1.2 网络数学
•1、数据的二进制表示法
“1” ON “0” OFF 二进制中只有“0”和“1”两个数字， 其中的0表示电学中的0V电压；二进制中的1便是电学中的＋5V电压。 在磁学中表示磁化的程度。
•2、数据存储 Bit和Byte •3、数字进制编码
• 应用程序用以解释数据并把信息以可理解 的形式显示出来．
西北工业大学软件与微电子学院
25
TCP/IP配置
• IP地址 • 子网掩码 • 默认网关 • 域名系统(DNS) • 动态主机配置协议(DHCP)
西北工业大学软件与微电子学院
26
TCP/IP
• TCP/IP ----Transmission Control Protocol/Internet Protocol
• 八进制 Octal
– 0，1，2，3，4，5，6，7
西北工业大学软件与微电子学院
38
数字进制编码
西北工业大学软件与微电子学院
39
ASCII码
A 65 01000001
a 97 01100001
字符是计算机表达信
息的主要方式，字符的
主体部分是美国信息交
换标准码 ASCII，现代
的 ASCII 是一个七
0
真真真
真假真 假真真 假假假
• NOT.
NOT 1 = 0 ; NOT 0 = 1
西北工业大学软件与微电子学院
43
网络数学
• ASCII 二进制表示 • 存储数据单元注意网络速度中b表示为bits • 十进制数和二进制数以及之间的转换 • 十六进制 • 布林数与逻辑关系 • 点分十进制表示IP地址 • IP地址与子网掩码
Internet
西北工业大学软件与微电子学院
公司总部
分部
7
1.1.2 网络组成
一 、计算机硬件
NIC
+ Modem
西北工业大学软件与微电子学院
8
PC的基本组成
CPU插槽
PCI扩展插槽 ISA扩展插槽
FDD软驱接口 IDE接口 内存插槽
西北工业大学软件与微电子学院
9
PC机细部简介
USB接口 PCI 插槽
。通常用“1”表示“真”西北，工用业大“学0软”件表与微示电“子学假院”。
42
逻辑运算及运算法则
• AND.
1 AND 1 = 1 ; 1 AND 0 = 0 ; 0 AND 1 = 0 ; 0 AND 0
=0
真真真
真假假
假真假
假假假
• OR.
1 OR 1 = 1 ; 1 OR 0 = 1 ; 0 OR 1 = 1 ; 0 OR 0 =
• Ping 127.0.0.1（回环地址）检测tcp/ip与网卡 的绑定
• Ping 本地IP • Ping 网关IP 检测本地数据是否可被路由出去 • Ping 远程IP
西北工业大学软件与微电子学院
27
简单的网络连通性测试
• Ping 127.0.0.1(内部回环测试）－－检验 Tcp/Ip栈的操作、NIC的收发功能
西北工业大学软件与微电子学院
44
十进制转换为二进制
西北工业大学软件与微电子学院
45
十进制转换为二进制
西北工业大学软件与微电子学院
46
十进制转换为二进制
西北工业大学软件与微电子学院
47
二进制转换为十进制
西北工业大学软件与微电子学院
48
Bits
西北工业大学软件与微电子学院
49
IP地址与子网掩码
西北工业大学软件与微电子学院
32
Web浏览器和插件
• 超文本标记语言（HTML）：是能用来对Web页 面内容进行编码的众多语言的一种
• 标准通用标记语言（SGML)和扩展标记语言 （XML) 用于创建动态、交互式Web页面方面， 能比HTML提供更高级的特性．
• 超级连接（Hyperlinks)是计算机程序命令，它指 向同一文档的其他部分或Web服务器上的其他 HTML文件，从而提供了一种访问其他Web页面 和文件的捷径．
服务器1
节点1
服务器2
服务器3
ISP1 服务器4
节点2
节点3
节点4
西北工业大学软件与微电子学院 典型的企业网络
16
典型的家庭网络
ISP拥有的IP网络
数据分离到 ISP的路由器
电话线
模拟话音分离 到电话网络
西北工业大学软件与微电子学院
电话网络
17
MODEM
西北工业大学软件与微电子学院
18
拨号连接与高速连接
下载网页 - HTTP
文件传输 - TFTP * - FTP * - NFS
E-Mail - SMTP
远程登陆 - Telnet * - rlogin *
网络管理 - SNMP *
名称管理 - DNS*
物理层
西北工业大学软件与微电子学院
24
协议的定义
• 协议是一种关于一系列规则和协定的正式 描述，这些规则和约定规定了网络上的设 备应如何进行通信．
西北工业大学软件与微电子学院
52
位的编码标准，包括可
打印符号、控制符号等
。
西北工业大学软件与微电子学院
40
ASCII码
西北工业大学软件与微电子学院
41
逻辑运算
逻辑运算 与运算
逻辑表 达式
F=AB
逻辑符号
二变量运算结果 0*0=0；0*1=0 1*0=0；1*1=1
或运算 F=A+B
Байду номын сангаас
0+0=0；0+1=1 1+0=1；1+1=1
•1 Terabyte(T/TB)=2^40 bytes=1,099,511,627,776 bytes吉字节
西北工业大学软件与微电子学院
37
计数法
• 十进制 Decimal
– 0，1，2，3，4，5，6，7，8，9
• 二进制 Binary
– 0，1
• 十六进制 Hexadecimal
– 0，1，2，3，4，5，6，7，8，9，A，B，C，D，E， F
255
255
0
0
11111111 11111111 00000000 00000000
网络部分
主机部分
西北工业大学软件与微电子学院
51
总结
•计算机连接到Internet的物理连接性 •计算机主要部件 •网卡、MODEM的安装与排错 •Internet的物理连接性基本测试 •浏览器的选择安装 •二进制系统 •二进制、十进制和十六进制系统的转换 •布尔逻辑 •IP 地址的表示
西北工业大学软件与微电子学院
19
无线上网
西北工业大学软件与微电子学院
20
1.1.4 TCP/IP协议简述
利用操作系统工具在PC机中配置TCP/IP协议
西北工业大学软件与微电子学院
21
西北工业大学软件与微电子学院
22
西北工业大学软件与微电子学院
23
TCP/IP协议族
应用层
传输层 Internet层 数据链路层
非运算 F=A
A=0；F=1 A=1；F=0
二变量输出波形
逻辑命题是指一个有具体意义，并能判定真或假的陈述语句。逻
辑命题所描述的判断可以是正确的， 也可以是错误的，即它的值可
以取“真”，也可以取“假”。把“真”和“假”这两个不变的逻辑
值，称为逻辑常量；把只能取“真”和“假” 这两个逻辑值的变量
，称为逻辑变量。在计算机中，任何数据都是用二进制形式来表示的
• Ping 主机的IP地址 • Ping 默认网关的IP地址 • Ping 远端目的地的IP地址
