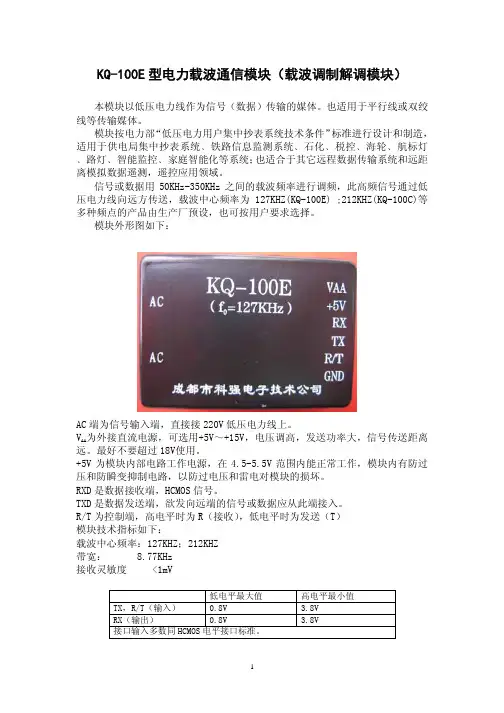

KQ-100E型电力载波通信模块(载波调制解调模块)
KQ-100E型电力载波通信模块（载波调制解调模块）本模块以低压电力线作为信号（数据）传输的媒体。
也适用于平行线或双绞线等传输媒体。
模块按电力部“低压电力用户集中抄表系统技术条件”标准进行设计和制造，适用于供电局集中抄表系统﹑铁路信息监测系统﹑石化﹑税控﹑海轮﹑航标灯﹑路灯﹑智能监控﹑家庭智能化等系统；也适合于其它远程数据传输系统和远距离模拟数据遥测，遥控应用领域。
信号或数据用50KHz-350KHz之间的载波频率进行调频，此高频信号通过低压电力线向远方传送，载波中心频率为127KHZ(KQ-100E) ;212KHZ(KQ-100C)等多种频点的产品由生产厂预设，也可按用户要求选择。
模块外形图如下：AC端为信号输入端，直接接220V低压电力线上。
为外接直流电源，可选用+5V～+15V，电压调高，发送功率大，信号传送距离VAA远。
最好不要超过18V使用。
+5V为模块内部电路工作电源，在4.5-5.5V范围内能正常工作，模块内有防过压和防瞬变抑制电路，以防过电压和雷电对模块的损坏。
RXD是数据接收端，HCMOS信号。
TXD是数据发送端，欲发向远端的信号或数据应从此端接入。
R/T为控制端，高电平时为R（接收），低电平时为发送（T）模块技术指标如下：载波中心频率：127KHZ；212KHZ带宽： 8.77KHz接收灵敏度 <1mV低电平最大值 高电平最小值TX，R/T（输入） 0.8V 3.8VRX（输出） 0.8V 3.8V接口输入多数同HCMOS电平接口标准。
绝缘电阻： >20MΩ耐压： >2KV（AC，60秒，1mA）： +15V：330mA（发送时）功耗VAA传输速率： 4800bps，可下调使用环境： 温度： -10℃～+50℃ ；-40℃～70℃(工业级)湿度： <85% <95% (工业级)应用参考：1、数据采集与远传（抄表器，仓库温湿度检测，井下数据检测等）：如下图所示连接，集中器可接A、B、C三相及零线、集中器内相线间接0.1μf/1KV电容器形成高频桥路，如图b。
电力载波通信报告
电力载波通信报告任务书熟练掌握单片机串行通信，设计硬件电路实现单片机之间的双机通信，两个独立的系统能处理自己的数据信息，并能将实时的数据信息传递给另一个系统。
要求:1. 单片机之间通信要有简单的通信协议，保证通信的畅通。
2. 单个系统要有数据处理能力，之间的通信要简单明了。
3. 要能人为控制信息的交流，之间的通信要收人为控制在以上基础之上要实现电力载波通信，要将220V电力线作为通信介质，接受和发送单片机的数据信息。
要求自己设计电力载波通信，能够将单片机的信号耦合到电力线上去，并能保证在一定的距离内单片机能够畅通通信绪论随着单片机系统的广泛应用和计算机网络技术的普及，单片机的通信功能越来越显得重要。
单片机通信是指单片机与计算机或者单片机之间的信息交流。
通信有并行和串行两种，在单片机系统以及现代单片机测试系统中，信息多是采用串行通信方式，串行通信也是单片机与外界信息交流的最基础的通信方式。
单片机串行通信能进行远距离传送，但如果在传输过程中不对数据进行处理的话，那么数据信息会因为外界因素干扰而导致信息丢失，这时电力载波通信就是一种可行的方法，通过电力载波模块的作用，可以将单片机的数据信息耦合到电力线上去进行较远的距离传送。
一般采用扩频编码的方式，抗干扰能力强，数据传输可靠，这样就克服单片机串行通信的缺点。
本课程设计模仿电力载波通信，要求能够实现电力线上数据传输，在单片机双机通信的基础上，介入单片机之后能在一定的距离内仍旧能实现双机通信。
一( 方案论证本单片机课程设计题目为《电力载波通信》，实现单片机之间的双机通信，并能将其之剑通信信息偶喝到电力线上去，在一定距离内实现单片机在电力线上的信息传输。
在双机通信部分，本课程设计采用的基于STC89C51单片机的串口通信，并且采用RS232进行双机通信。
发送方的数据由串口TXD段输出，经过电力载波模块的耦合，数据信息传送到电力线上去之后进行数据传输，接收端使用MAX232芯片进行电平转换，信号到达接收方串口的接收端。
低成本多功能电力载波通讯模块
低成本多功能电力载波通讯模块产品说明书● 一体化设计、超小体积● 免外围调试、使用简单● 嵌入式模块、即插即用● 多功能集成、应用广泛模块简介：PLM系列低成本多功能电力载波通讯模块是电力线载波集抄技术的一个普及应用，通过对载波集抄技术的优化更新，保留其简单实用的功能，使模块成本大幅度下降，从而使组建低成本的电力线网络控制系统成为现实。
电力载波通讯专用芯片是实现数据在电力线上传输的关键部分，数据在电力线上的调制和解调就由该部分完成，以往必须采用国外昂贵的电力线载波专用IC来实现这一功能，成本居高不下，这也限制了它的普及和应用。
这几年来我们通过不断的探索和改进，利用独特的载波技术，终于成功完成了这一系列应用非常简单的低成本多功能电力载波通讯模块。
PLM系列电力载波通讯模块提供半双工通信功能，可以在220V，50Hz 电力线上可以实现局域通信功能。
在同一台变压器下，多个模块可以连接在同一条电力线上，在主从通信模式下，模块分别单独工作，不会相互影响。
载波通讯模块由内部的单片机进行数据的传送和接收，通过修改单片机内部的通讯协议，即可进行双向数据的透明传输，组成一个通讯系统；此外还可以通过修改内部单片机的软件，实现不同的模块功能。
基于电力线的复杂环境，为了确保通讯的成功率，模块采用了较低的通讯速率，适用于通讯速度要求不高的场合，例如：● 宾馆、酒店、商场、小区灯光的集中控制和管理● 无人值班的电气设备的远程控制和管理● 工厂、矿井的电气设备的远程控制和监控● 远程温度、湿度的测量和监控● 远程抄表系统● 简单的基于电力线的内部呼叫系统● 智能家居的各种应用● 替代各种有线方式的数据传输，节省成本以上各种应用可以根据用户需求，进行内部单片机不同功能软件的固化，形成嵌入式模块，方便批量生产，降低产品成本和保护生产商的技术优势。
应用框图：模块应用介绍：为了使用户能够更简单地使用载波模块，我们采用了高度集成的电路设计，整个模块取消了外围电力线耦合电路和调整电路，具体应用时简单到只需接入外部供电电源即可，数据的发送和接收也只需遵循常用的单片机串口协议进行操作即可。
KQ130系列电力载波数据收发模块
KQ-130系列电力载波数据收发模块KQ-130F是单列9针小体积高性能过零载波数据收发模块。
是专门为在220V交流上，强干扰，强衰减，远距离要求的环境下，可靠的传送数据而特别设计和开发的性价比很高的载波模块。
适用于抄表，路灯，智能家居，消防，楼宇控制以及需要电力线传送数据的其它应用领域。
KQ-130E/K也是单列9针小体积高性能载波数据收发模块。
在KQ-100E基础上增加了DSP 处理进一步提高模块的抗干扰能力，专门为在0V-220V交直流，停电以及没有电源的环境下（如管道与大地，一根信号线与大地，两根信号线，12V交直流电源线等），可靠的传送数据而特别设计和开发的性价比很高的载波模块。
适用于工业控制，铁路，小区智能化，智能家居，楼宇控制以及需要载波传送数据的其它应用领域。
KQ-130F的载波速率是100BPS，KQ-130E的最高载波速率是400BPS，KQ-130K的最高载波速率是1200BPS。
一、KQ-130系列模块的性能：1.集成了KQ-330模块及外围电路的载波板，毋需其他的耦合元件，直接连接220V的交流电使用。
外型尺寸为53×38×17毫米(L×D×H)，单列排针引出（见下图）1、2脚接220V交流电源无方向（1脚,2脚间距2X0.1英寸），2脚,3脚间距1.1英寸，其余各脚之间间距0.1英寸。
2.工作频率120～135KHZ，接口波特率9600bps。
一个起始位，8个数据位，一个停止位3.温度范围：-25℃～+70℃湿度≤90%4.一帧连续发送长度≥253个字节，字节长度从1到253由用户定义，模块不会发送多余的数据5.接收灵敏度≤1mV6.带外抑制能力≥ 60 dB7.带宽≤10 KHZ8.绝缘电阻500V≥500MΩ9.供电电源：DC +5V 接收时：≤12mA 发送时：≤300mA二、规格及型号：KQ-130F：KQ-130后第一个字母定义为：F：过零传送型E: 载波速率可到400BPS的全波载波模块K: 载波速率可到2400BPS的全波载波模块三、KQ-130引脚说明：正面从左至右为1～9脚：1P—AC：220V交流电压的火线（或零线）2P—AC：220V交流电压的零线（或火线）3P—+5V：+5V发送电源（260mA），如果单收数据可以悬空降低功耗4P—GND：数字电路地线5P—+5V：+5V工作电源11mA6P—RX：TTL电平，载波数据入，接单片机的TXD7P—TX：TTL电平，载波数据出，接单片机的RXD8P—MODE：模式选择，悬空或接5V为高电平，接地为低电平9P—NC/RST ：复位脚（低电平有效）只有在工作时频繁切换模式时使用。
基于51单片机的数字化无载波报警系统
按该原理进行水位 控制的电路设计 方案。
【 关键 词 】 水 位 控 制 ； 超 声 波 ；Ｓ Ｔ Ｍ３ ２ Ｆ１ ０ ３ ＶＥ Ｔ６
Ａ ｂｓ ｔ ｒ ａ ｃ ｔ：Ｗ ｉ ｔ ｈ ｔ ｈｅ ｄ ｅ ｖ ｅ ｌ ｏ ｐｍｅ ｎｔ ｏ ｆｍ ｏ ｄｅ ｍ ｓ ｏｃ ｉ ａ ｌ ｐ ｒ ｏ ｄｕ ｃ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｔ ｅ ｃ ｈ ｎｏ ｌ ｏ ｇ ｉ ｃ ａ ｌ ，ｔ ｈｅ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｉ ｎｇ ｌ ｙ ｒ ａ ｐ ｉ ｄ ｄｅ ｖ ｅ ｌ ｏ ｐｍｅ ｎｔ ｏ ｆｍｉ ｃ ｒ ｏ ｅ ｌ ｅ ｔ ｒ ｏ ｎｉ ｃ ｓ ｔ ｅ ｃ ｈ ｎｏ ｌ ｏｇ ｙ， ｔ ｈｅ ａ ｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏｆｗａ ｔ ｅ ｒ ｌ ｅ ｖｅ ｌ ｃ ｏｎ ｔ ｒ ｏ ｌ ｉ ｓ ｂ ｅ ｃ ｏ ｍｉ ｎｇ ｍｏ ｒ ｅ ａ ｎｄ ｍｏｒ ｅ ｖ Ａ ｄｅ ｌ ｙ． Ｔｈ ｉ ｓ ｐ ａ ｐｅ ｒ ｉ ｎ ｔ ｒ ｏ ｄ ｕｃ ｅ ｓ ｈｅ ｔ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｐｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ ａ ｎｄ ｈｅ ｔ ｄｅ ｓ ｉ ｇ ｎ ｏｆ ｔ ｈｅ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｏｆ ｔ ｈｅ ｗａ ｔ ｅ ｒ ｌ ｅ ｖｅ ｌ ｄｅ ｔ ｅ ｃ ｔ ｉ ｏｎ ｃ ｉ ｒ ｃ ｉｔ ｕ ｗｈｉ ｃ ｈ ｃ ｏ ｎｔ ｒ ｏｌ ｓ ｔ ｈｅ ｈｅ ｉ ｇｈ ｔ ｏｆ ｈｅ ｔ ｗａ ｔ ｅ ｒ ｌ ｅ ｖ ｅ １ ． Ｔｈｅ ｓ ｙ ｓ ｔ ｅ ｍ Ｌ Ｉ Ｓ ｅ Ｓ Ｓ ＴＭ ３ ２ｍ ｉ ｃ ｒ ｏ ｅ ｏｎ ￣ｏ ｌ ｌ ｅ ｒ ａ ｓｔ ｈｅ ｃ ｏ ｎｔ ｒ ｏｌ ｃ ｏｒ ｅ ｏｆｔ ｈｅ ｓ ｙ ｓ ｔ ｅ ｍ ，ａ ｎ ｄｔ ｈｅ ｕ ｌ ｔ ｒ ａ ｓ ｏｎ ｉ ｃ ｃ ｉ ｒ ｃ ｉｔ ｕ ａ ｓｔ ｈｅ ｄ ｅ ｔ ｅ ｃ ｉ ｔ ｎｇ ｓ ｅ ｎｓ ｏ ｒ ｃ ｉ ｒ ｃ ｉｔ ｕ ，ｔ ｏ ｃ ｏｎ ｒｏ ｔ ｌｔ ｈｅ ｓ ｙ ｓ ｔ ｅ ｍ ｆ ｏｒｔ ｈ ｅｗａ ｔ ｅ ｒｌ ｅ ｖ ｅ ｌ Ｔｈｅ ｃ ｉ ｒ ｃ ｉｔ ｕ ｈａ ｓ ａｈ Ｊ 【 ｇ ｈ ｐ ｒ ｅ ｃ ｉ ｓ ｉ ｏｎ ａ ｎ ｄ ｉ ｓ ｅａ ｓ ｙ ｔ ｏ ｃ ｏ ｎｔ ｒｏｌ Ｔｈ ｉ ｓ ｐａ ｐ ｅ ｒ ｄｉ ｓ ｃ ｕｓ ｓ ｅ ｓ ｈｅ ｔ ｃ ｉ ｒ ｃ ｉｔ ｕ ｄｅ ｓ ｉ ｎ ｇ ｗｈｉ ｃ ｈ ｃ ｏｎｔ ｒ ｏ ｌ ｓ ｔ ｈｅ ｗａ ｔ ｅ ｒ ｌ ｅ ｖｅ ｌ ｏｎ ｔ ｈｅ ｂａ ｓ ｉ ｓ ｏｆ ａ ｂｏ ｖｅ ｐｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ ． Ｋｅ ｙ ｗｏ ｒ ｄｓ：ｗ ａ ｔ ｅ ｒ ｌ ｅ ｖｅ ｌ ｃ ｏｎ ｒｏ ｔ ｌ ；ｕ ｌ ｒａ ｔ ｓ ｏ ｎｉ ｃ； Ｓ ＴＭ ３ ２ Ｆ１ ０３ ＶＥＴ６
51双机通讯课程设计
51 双机通讯课程设计一、课程目标知识目标：1. 学生能理解双机通讯的基本概念，掌握双机通讯的基本原理。
2. 学生能掌握双机通讯中常用的数据传输协议和通信接口。
3. 学生能了解双机通讯在现实生活中的应用场景。
技能目标：1. 学生能够运用所学知识，独立完成双机通讯的硬件连接和软件配置。
2. 学生能够运用编程语言实现双机之间的数据传输，具备简单通信程序的开发能力。
3. 学生能够通过实际操作，解决双机通讯过程中遇到的问题，具备一定的故障排查能力。
情感态度价值观目标：1. 学生通过学习双机通讯，培养对信息科技的兴趣和热情，提高探索新技术的积极性。
2. 学生能够在团队合作中发挥自己的优势，培养良好的沟通能力和团队协作精神。
3. 学生能够认识到双机通讯在科技发展中的重要性，增强对科技创新的社会责任感。
本课程针对初高中年级学生，结合课程性质、学生特点和教学要求，将双机通讯知识分解为具体的学习成果。
课程设计注重理论与实践相结合，旨在提高学生的动手操作能力和实际问题解决能力，为培养具备创新精神和实践能力的优秀人才奠定基础。
二、教学内容1. 双机通讯基本概念：介绍双机通讯的定义、分类及发展历程，使学生了解双机通讯的背景和基本知识。
教材章节：《信息技术》第5章第1节。
2. 双机通讯原理：讲解双机通讯的工作原理，包括信号传输、编码解码、数据帧等基本概念。
教材章节：《信息技术》第5章第2节。
3. 数据传输协议与通信接口：介绍常用的数据传输协议（如串行通信协议、USB通信协议等）及通信接口（如串口、并口、USB等）。
教材章节：《信息技术》第5章第3节。
4. 双机通讯应用场景：分析双机通讯在现实生活中的应用实例，如智能家居、工业控制等领域。
教材章节：《信息技术》第5章第4节。
5. 硬件连接与软件配置：讲解双机通讯的硬件连接方法、软件配置步骤及注意事项。
教材章节：《信息技术》第5章第5节。
6. 编程实现双机通讯：通过实例教学，指导学生运用编程语言（如C语言、Python等）实现双机之间的数据传输。
基于电力线载波的LED消防指示灯的设计与实现
基于电力线载波的LED消防指示灯的设计与实现宋秦中;钱丽;许猛【摘要】设计的基于电力线载波的LED消防指示灯系统包括上位机、电力线载波模块、单片机最小系统和LED点阵显示模组等部分,采用电力线载波通信的方式将信号借助消防应急电源的专线传输到上位机系统,降低了施工的材料成本和人工成本.实验结果表明,系统可以动态显示,光流引导,有利于被困人员的识别,符合火灾现场被困人员的心理状态和思维能力,可以作为智能消防、应急、疏散控制系统的重要组成部分,集成到智慧消防系统解决方案中.【期刊名称】《工业安全与环保》【年(卷),期】2018(044)001【总页数】4页(P74-77)【关键词】消防技术;应急疏散;电力线载波;LED【作者】宋秦中;钱丽;许猛【作者单位】苏州市职业大学电子信息工程学院江苏苏州 215104;南京理工大学继续教育学院南京 210094;南京理工大学继续教育学院南京 210094【正文语种】中文0 引言火灾现场环境恶劣，烟、雾、火及逃生者的恐慌心理等因素都可能在最后一刻使逃生者错失逃生的机会。
借助消防应急电源专线，采用电力线载波通信的方式设计了一套LED消防灯指示系统，通过改变标志灯的箭头方向为逃生人员提供更有效的疏散逃生通道，能动地避开烟、雾、火，降低人们的恐慌心理，有重要的现实意义。
另外，在大厅、十字过道交叉口等火灾现场存在路径动态指示的空白点，运用电力线载波，可以不增加通信线，无无线信号干扰，省去昂贵的控制卡、通讯电缆，且不必搭配固定PC机，增加了安装的方便性、信息显示的调试、更换灵活性[1-5]，从而很方便地将消防疏散指示灯改为地埋的安装形式，可以动态显示，光流引导，有利于被困人员的识别，特别是有利于滞后撤出的、通过爬行姿势撤出火灾现场的被困人员引导。
设计的基于电力线载波的LED消防指示灯系统具备成本低、可靠性和稳定性高的优点，具有良好的推广应用价值。
1 系统设计方案电力线网络覆盖范围广，开发、利用潜力巨大，以低压配电线(380 V/220 V电力线)作为信息传输媒介的电力线载波PLC(Power Line Carrier)通信是一种特殊通信方式，可以进行数据或语音的传输[1-10]。
载波通信技术及方案
载波通信技术及方案1.1.1技术特点配电线载波通信是一种利用配电线路进行信号的传输的传统的技术，其优点是具有投资小，见效快，是电力专网，灵活且安全。
10 kV配电载波通道的传输特性较恶劣，这表现在：（1）通道衰耗变化剧烈：与输电线路相比，10 kV通道虽然传输半径不大，大多不超过10km，但是，由于配电网在变电站侧一般不装设阻波器，变电站的各条出线实际上是总线型连接，引起的衰耗大。
另外10 kV线路状况复杂，架空线、地埋电缆特性阻抗相差很大，每公里衰耗值也相差许多，对于架空线、地埋电缆混合敷设的线路，衰耗情况更严重一些。
10 kV通道的衰耗特性是影响载波数据传输的重要原因。
（2）干扰严重：10 kV载波通道的干扰主要有背景噪声和尖脉冲干扰，其来源很多，设备开关切换产生的脉冲干扰、用电设备产生的噪声以及电力线耦合的外界电磁波等。
在这样恶劣的环境下进行数据传输，要保证实时性要求，必须要物理层调制技术及链路技术的协调配合，才能保证误码率的要求。
多年来载波技术并没在在配网通信中大规模的应用，主要的难点问题是：a)在速率在配网自动化应用中已经可以满足要求，但是可靠性不高；b)配电线路恶劣，造成通信误码；c)开关开合造成通信故障；d)线路拓扑结构的变化，载波机不能适应，从而带来运行维护上很多麻烦。
目前的配网载波技术在以下几个方面作多不少的改进：a)丰富耦合和中继的方式，减小线路中的开关开合对通信信道带来的影响。
b)设计性能优异的调制解调程序和模拟前端部件，提高物理层通信的可靠性。
c)通过网络协议的设计，提高通信的可靠性，延长通信的距离，适应网络拓扑结构以及线路情况的变化。
d)通过网管程序的设计，提高系统对于网络设备的配置管理和监测控制的能力。
目前使用于城市配网应用的载波技术主要是电缆屏蔽线载波通信，根据在上海供电局的配网方式调研中，可以看到目前电缆屏蔽线载波的应用效果还比较好。
具体建设规模可见附件二。
在佛山供电局的载波测试中选用了两家公司，分别是南瑞国网南京自动化研究院水情水调及环境监测研究所（以下简称南瑞水情所PLC-075）、许继昌南通信设备有限公司（以下简称许继西门子），并选用了这两家目前已有应用的产品。
电缆防盗
采用电力载波实现电缆防盗的意义及实现方法四川科强电子技术有限公司电缆被盗现在是很多行业非常头痛的问题，给国家造成很大的损失。
很多地方仅一个月就损失上百万。
能够有及时的电缆断线（被盗）报警（装置），对偷盗者抓捕，减少电缆被盗损失，已经是很多行业很迫切的要求。
对于电缆线放盗其实有很多种方案，例如监控回路负载变化等。
但是这些并不能完全解决问题，像本来的负载变化以及电缆没电时就无法检测。
利用载波通讯实现电缆防盗，就是在监测的电缆上两端不断的互相载波通讯，当载波中断时发出报警。
但是我国电网非常复杂，电力干扰很大，要求监控电缆线路长达10公里。
这些用普通的载波方式都是非常难以实现的。
我公司利用过零载波传送技术可以最大限度的避开电力干扰，辅以中继完成电缆可靠通讯。
还有就是用特有的载波频段实现电缆线上尽可能小的衰减，实现10公里载波通讯。
达到电缆防盗的要求。
产品大类：防盗系列产品一、概述电力线或专用电缆（例如路灯电力线、水库水位监测专用电力线，排灌系统的控制电力线）常被人盗割，或被意外事故切断，给供电部门或有关企业和人民群众的生活带来巨大损害。
根据我们收集的资料估算，由此造成的直接经济损失一个县都在100万元以上，中小城市200万元以上。
农村地区和欠发达地区低压电力线（0.4KV 以下）被盗割比较常见;城市的路灯线和高压线被盗较严重。
当前，有各种无线或有线的线路盗割报警器，但由于成本高或由于无线电方式受地形环境（山区或偏远地区）影响，难以大面积推广应用。
本系统是巧妙地利用电力线载波方式设计出来的一种高可靠、低价位的线缆盗割报警器，由某省电力部门在多年实践的基础上推出的一种较为实用的设计方案。
本方案是在成都市科强电子技术公司的高灵敏度电力线载波通讯技术的基础上开发出来的一种新产品，希望广大客户及时反馈信息，使本装置逐步改进，使之更为完善。
本产品综合应用了电网理论知识，单片机编程技术，电力线载波FSK数据传输编码、译码技术，属配电线路防盗报警（故障检测）自动化高科技产品。
KQ-330载波模块与及51系列单片机构建双向载波通信
KQ-330载波模块与及51系列单片机构建双向载波通信KQ-330是单向接收模块，只能作接收解调。
如果用同一单片机构建一套发送电路，则可节省成本，便于低价位产品的开发与推广应用。
接收部分请参考KQ-330的资料，下面介绍用51系列单片频率方波以下是用89C2051单片机编制的300bps异步串行CDT发送程序，一个起始位，八个数据位，一个停止位。
已在大量实际应用项目中运行，PIC,HT,EMC系列等单片机可采用7.3728M晶体一样可实现载波发送，以上晶体和外围套件我公司可提供。
ORG 0JMP MAINMAIN: CLR EA 关中断，进入发送状态，SETB P1.2 在发送所有数据时必须关闭所有中断。
MOV A , #0FFH 否则无法正确接收数据CALL FSBYMOV R7, #3LOP1: MOV A , #5AHCALL FSBYDJNZ R7 , LOP1MOV R0 , #50HMOV R7 , #3LOP2: MOV A , @R0CALL FSBYINC R0DJNZ R7 , LOP2SETB EA。
END MAINFSBB0：CLR P1.2 发送0 ,频率131。
65KHZ 持续3333msMOV R2,#219 14个机器周期为7。
59548611108uSNOP 频率131。
65KHZNOPNOPNOPNOPSETB P1.2NOPNOPNOPNOPNOPNOPFSBB01: CLR P1.2NOPNOPNOPNOPNOPNOPSETB P1.2NOPNOPNOPNOPDJNZ R2 , FSBB01CLR P1.2MOV R2 , #219SJMP FSBB03 FSBB02: CLR P1.2NOPNOPNOPFSBB03: NOPNOPNOPSETB P1.2NOPNOPNOPNOPDJNZ R2 , FSBB02RET发送”1”: ,频率122。
88KHZ 持续3333msFSBB1:CLR P1.2 15个机器周期为8.1380208333uS MOV R2 , #204 频率122.88KHZNOPNOPNOPNOPNOPSETB P1.2NOPNOPNOPNOPNOPNOPFsbb11: CLR P1.2NOPNOPNOPNOPNOPNOPSETB P1.2NOPNOPNOPNOPNOPDJNZ R2 , Fsbb11CLR P1.1MOV R2 , #204STMP FSBB13 FSBB12: CLR P1.2NOPNOPFSBB13: NOPNOPNOPSETB P1.2NOPNOPNOPNOPNOPDJNZ R2 , FSBB12RETFSBY: CALL FSBB0 发送一个起始位0MOV R3 , #8FSR1: RRC A 发送8个数据位JNC FSR2CALL FSBB1SJMP FSR3FSR2: CALL FSBB0FSR3: DJNZ R3 , FSR1CALL FSBB1 发送一个停止位1RET。
单片机双机通信课程设计报告(1)
成绩评定表学生姓名班级学号专业计算机科学与技术课程设计题目甲乙两机串口双向通信设计评语组长签字：成绩课程设计任务书学院信息科学与工程学院专业计算机科学与技术学生姓名班级学号课程设计题目甲乙两机串口双向通信设计实践教学要求与任务：1.学习Proteus仿真系统下的原理图设计方法和系统仿真调试方法；2.掌握简单的51单片机应用系统的软硬件设计方法；3.学习Keil C51集成开发环境的使用和程序调试方法。
具体任务如下：(1)通过检索、查资料和研究学习，设计单片机应用系统原理图；(2)在Keil 51集成开发环境下编写应用系统程序；(3)在Proteus仿真环境下进行软硬件系统调试，实现应用系统设计目标；(4)写出课程设计报告。
工作计划与进度安排：第16—19周：布置课程设计任务；查阅资料；分组设计原理图；编写程序代码。
第20周：系统仿真调试，验收，答辩，编写课程设计报告。
目录1. 题目设计要求 ...................... 4 2. 系统的组成及工作原理 . (4)2.1系统组成 ............................................... 4 2.1工作原理 ............................................ ..4 2.3双机通讯的方案选择 .................................. ..53.1 硬件设计 ................................................ 6 3.2电气设置 ................................................. 8 3.3DB-9 连接器5. 软件设计 (11)6. 系统仿真调试 ...................... 18 7. 设计体会和收获 ..................... 18 8. 參考资料 .. (19)3. 器件的功能及作用 (6)..84. 系统硬件设计 (10)1. 题目设计要求：甲乙两机串口双向通信设计要求：利用51单片机，RS232芯片,LED 灯，数码管进行双机通信设计。
基于KQ-330载波通信接收模块与51单片机实现自动化室外农场
Value Engineering1研究背景以及意义基于KQ-330载波通信接收模块与51单片机的自动化室外农场系统是为了解决目前农村生产力低下，土地利用率差，农作物收成难以保证等问题。
针对这一系列的问题，我们在自动化室外农场系统中增加了KQ-330载波通信接收模块作为远距离信号传输器，来解决室外农场范围大，信号传输距离远的问题；增加了单片机STC89C51RC 作为控制器，来解决农场的环境参数收集和设备的自动控制问题。
有预算低，操作简单等优势，也可以让环境崎岖的耕地可以得到系统化的管理。
1.1研究背景我国目前人口众多，土地占有面积大但粮食耕种面积小，土地利用率不高，人均种植面积低，相对落后的科技发展水平导致我国出现粮食结构性短缺的问题。
成为粮食高产国家对于目前的中国来说难度较高，要花费的时间也较长，我国粮食结构性短缺的问题在短时间不能被完全解决，提高耕地的作物质量和亩产量迫在眉睫。
种植需要耗费大量的体力，普遍得到的收益却不高，相比在城市务工所带来的经济效益，在农村进行耕种带来的经济效益的性价比较低。
依靠农村土地种植难以满足农民赖以生存的经济需要，农民纷纷选择外出务工，留在农村耕田的农民越来越少，导致农村劳动力流失严重，剩余的劳动力青黄不接。
农民没有系统地去学习如何去进行农作物的种植和土地的合理化应用，只依靠传统理念或道听途说的方法去种植农作物，土地的利用率就难以达到最高，在山坡沟壑中的可利用耕地难以得到开发。
本次设计采用单片机STC89C51RC 系统为核心控制器，KQ-330为主要通讯装置，对耕地的温度、土壤湿度、光照强度、土壤养分等数据进行实时监控，提升耕地的利用率，有效的利用山坡沟壑中的潜在耕地，降低耕地所需劳动力，对农作物种植进行智能管控。
1.2研究的方向与目的鉴于我国耕地自动化现状，结合大部分农民的需要，我们选择了低成本、高性价比的STC89C51RC 单片机和KQ -330载波通讯模块作为核心的自动控制系统。
用51兼容芯片PL32OO设计直序扩频平台
用51兼容芯片PL32OO设计直序扩频平台扩频通信就是待传输的信息数据被伪随机码调制实现频谱扩展后再传输，接收端采纳同样的伪随机码举行解调及相关处理，复原原始数据。
这种通信方式与普通频繁的窄带通信方式不同，是扩展频谱后举行宽带，信，再在接收端举行相关处理，复原成窄带后解调据。
扩频通信具有强抗干扰性、抗噪声、抗多径衰落可码分复用等优点，是比较先进的通信技术。
电力线载波通信是指用电力线路作为通信媒体举行通信，目前被广泛应用于工业自动控制系统、电能管理系统、家用电器系统及计算机终端接口等场合。
它利用现成的电力线路来传送数据，无需另外架设通信线路，也不占用现有的通信频率资源，特殊适用于组建小型局域网和实现大楼内的自动控制。
但在电力线上举行信号传输，工作环境恶劣，线路阻抗小、干扰大且时变性大，沟通噪声对数据的影响及信号的衰减也都很大。
扩频通信方式因其扩频载波信号的带宽通常较大，而受干扰的频率范围所占比例相对减小，因此可以较好的排解电力线上的随机干扰。
目前，电力线载波通信正朝着用法扩频通信技术的方向进展。
PL32OO是具有电力线载波通信功能的内嵌8O51增加型高速微处理器的新型产品。
该芯片采纳新型的数／模混合工艺创造，具有成本低、性能高、功能强大等特点，能够很便利的应用于电力线通信领域。
1 PL32OO的主要特点
PL32OO是内嵌了8O5l命令的高速微处理器芯片，其软件易于开发，具有8／16位双模式ALu，能够8倍速于标准8O51处理器，运行速度快，数据处理能力强。
图1为PL32OO的基本功能结构框图。
第1页共7页。
基于51单片机的无线通信
湖北民族学院信息工程学院课程设计报告书题目: 基于51单片机的无线通信课程：数字通信系统课程设计专业：电子班级：0314411学号：031441119学生姓名：田紫龙指导教师：黄双林2017年06月18日摘要本文设计了一种以AT89S52单片机为控制核心的无线通信控制模块，详细说明了该系统的基本原理、主要电路、硬件框架以与软件框架。
整个系统采用模块化设计，主要包括单片机与下位机之间的无线通信控制电路，以与无线通信模块与51单片机之间通信接口电路。
该通信控制系统通过51单片机和nrf2401的spi通信，从而通过无线通信控制模块形成与下位机的联系，控制下位机运动控制器，并且将通信接收的数据保存到扩展的存储器内。
本模块的通信方法简便，除了可以进行远程实时控制外，还可广泛的应用于工业监控和数据采集系统。
本系统具有性能可靠、抗干扰能力强、功耗低、性价比高等优点，在无线通信领域具有重要的应用价值和良好的发展前景。
关键字：无线通信控制；AT89S52；nRF2401；串行通信目录1 绪论 (1)2 总体设计 (2)3 各个模块简介 (3)1.单片机STC89C52和nRF2401的接口电路 (3)3.1NRF24L01 无线模块简介 (5)3.2 1602简介 (6)4 各个模块设计 (16)4.1硬件电路板的设计 (16)4.2软件程序设计 (18)4.2.1主程序模块 (18)4.3 结果与分析 (21)总结 (22)参考文献 (24)1 绪论伴随着短距离低功率无线数据传输技术的成熟，无线数据传输被越来越多地应用到新的领域。
与有线通信方式相比，无线通信以其不需铺设明线，使用便捷等一系列优点，在现代通信领域占重要地位。
以往的无线产品存在范围和方向上的局限，例如，一些无线产品在使用时，无法将信息反馈给控制者；还有一些无线产品不能很好地显示参数或状态信息，如果能在系统中增加一块小型液晶显示电路，产品不仅能向用户显示其状态或状态的改变，而且可以大大降低成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KQ-330载波模块与51系列单构建双向载波通信
KQ-330是单向接收模块，只能作接收解调。
如果用同一单片机构建一套发送电路，则可节省成本，便于低价位产品的开发与推广应用。
接收部分请参考KQ-330的资料，下面介绍用51系列单片机组成载波发送电路的软硬件设计方法。
21B44HC
上图中，TVS1和TVS2瞬变抑制二级管，可用P6KE47V或
P6KE51V，视用户使用要求而定。
VAA可选5-18V，电压越高，输出功率越大，距离越远；单片机如采用89C51或89C2051等12 钟方式，则石英晶体宜采用22.1184MHz，如采用87LPC76系列或89C51X2系列用6 时钟方
式则可采用11.0592MHz。
发送“1”时产生122.8KHz频率方波，发送“0”时产生131.64KHz频率方波
以下是用89C2051单片机编制的300bps异步串行CDT发送程序，一个起始位，八个数据位，一个停止位。
已在大量实际应用项目中运行，
PIC,HT,EMC系列等单片机可采用7.3728M晶体一样可实现载波发送，以上晶体和外围套件我公司可提供。
ORG 0 JMP MAIN
MAIN: CLR EA 关中断，进入发送状态，
SETB P1.2 在发送所有数据时必须关闭所有中断。
MOV A , #0FFH 否则无法正确接收数据
CALL FSBY MOV R7, #3 LOP1: MOV A , #5AH CALL FSBY DJNZ R7 , LOP1 MOV R0 , #50H MOV
R7 , #3
LOP2: MOV A , @R0 CALL FSBY INC R0 DJNZ R7 , LOP2 SETB EA。
END MAIN
FSBB0：CLR P1.2 发送0 ,频率131。
65KHZ 持续3333ms MOV R2,#219 14个机器周期为7。
59548611108uS NOP 频率131。
65KHZ NOP NOP NOP NOP SETB P1.2 NOP NOP NOP NOP NOP NOP
FSBB01: CLR P1.2 NOP
NOP NOP NOP NOP NOP
SETB P1.2 NOP NOP NOP NOP
DJNZ R2 , FSBB01 CLR P1.2 MOV R2 , #219 SJMP FSBB03 FSBB02: CLR P1.2
NOP
NOP NOP
FSBB03: NOP NOP NOP SETB P1.2 NOP NOP NOP
NOP DJNZ R2 , FSBB02
RET
发送”1”: ,频率122。
88KHZ 持续3333ms
FSBB1:CLR P1.2 15个机器周期为8.1380208333uS MOV R2 , #204 频率122.88KHZ NOP NOP NOP NOP NOP SETB P1.2 NOP NOP NOP NOP NOP NOP NOP Fsbb11: CLR P1.2
NOP NOP NOP
NOP NOP NOP SETB P1.2 NOP NOP NOP NOP NOP
DJNZ R2 , Fsbb11 CLR P1.1 MOV R2 , #204 STMP FSBB13 FSBB12: CLR P1.2
NOP NOP NOP
FSBB13: NOP
NOP NOP SETB P1.2
NOP NOP NOP NOP NOP
DJNZ R2 , FSBB12 RET
FSBY: CALL FSBB0 发送一个起始位0
MOV R3 , #8
FSR1: RRC A 发送8个数据位
JNC FSR2
CALL FSBB1
SJMP FSR3 FSR2: CALL FSBB0 FSR3: DJNZ R3 , FSR1
CALL FSBB1 发送一个停止位1 RET。
