1.准备工作:将准备好的电缆切断,剥去绝缘层,将电缆的导体清洁干净。

2. 安装接头:将电缆插入接头内,对准导体,旋紧螺母。

3. 确认接头安装:用万用表确认接头是否安装牢固,并测试电缆是否能正常传输电力信号。

4. 防水处理:用专门的防水胶带或胶水将接头和电缆缠绕好,确保接头完全防水。

5. 固定接头:用束线带将接头和电缆固定起来,避免接头的松动和移动。

6. 测试接头:在结束整个安装过程后,再次测试接头是否能正常传输电力信号,确保接头的质量。

注意事项:
1. 在安装接头时,一定要确保电缆连接正确,导体之间不能接触,避免电缆短路。

2. 电缆防水接头尽量安装在干燥、通风的地方,避免接头被水泡。

3. 在使用防水胶带或胶水时,要确保接头和电缆表面干燥,否则会影响接头的防水效果。

4. 安装前一定要认真阅读接头的使用说明和安装步骤,保证安装正确。

- 1 -。

(完整版)电缆接头做法图解与电缆接头规范要求-电气技术

(完整版)电缆接头做法图解与电缆接头规范要求-电气技术

电缆接头做法图解与电缆接头规范要求-电气技术电缆接头做法图解电缆接头又称电缆头。

电缆线路两末端的接头称为终端头,中间的接头称为中间接头,终端头和中间接头又统称为电缆头。

电缆铺设好后,为了使其成为一个连续的线路,各段线必须连接为一个整体,这些连接点就称为电缆接头。

电缆接头是用来锁紧和固定进出线,起到防水防尘防震动的作用。

电缆头一般是在电缆敷设就位后在现场进行制作,它的要紧的作用:使线路通畅,使电缆保持密封,并保证电缆接头处的绝缘等级,使其安全可靠地运行。

若是密封不良,不仅会漏油造成油浸纸干枯,而且潮气也会侵入电缆内部,使纸绝缘性能下落。

电缆头制作的方法很多,但目前大多使用的是热缩式和冷缩式两种方法。

冷缩式电缆头与热缩式电缆头比较,具有制作简便;受人为阻碍因素小,冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用,使电缆和附件始终保持良好的结合状态等优点,但成本高。

而热缩式电缆头与冷缩式电缆头相比要紧优点只是成本低,因此,目前在10KV以上领域,广泛使用冷缩式电缆头。

低压电缆接头做法图解1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。

2、《修建施工设备图集电气》中有关接法图如下:3、电线接线要格外留心:绕线的圈数非常多于5圈,一同联络本地质监有些恳求,绝缘层是用接线帽,仍是用搪锡外包绝缘胶带。

装接E1同轴电缆的接头并测试介绍装接E1同轴电缆的接头并测试的方法。

19.1.1 装接同轴电缆的直式BNC公接头介绍直式BNC公接头与同轴电缆的装配步骤。

工具、仪表和材料剥线钳压线钳(包括2.5mm钳口)同轴电缆,组件如图19-1所示直式BNC公接头,组件如图19-1所示图19-1 BNC接头与同轴电缆操作步骤依照同轴线材的不同,按照图示尺寸将同轴电缆剥开,露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体,如图19-2所示。

其中常用电缆保留的外导体长度"L1"、保留的绝缘长度"L2"和护套剥开长度"L3"的推举长度如表19-1所示。

电缆接头的制作工艺有哪些

电缆接头的制作工艺有哪些

电缆接头的制作工艺有哪些
电缆接头的制作工艺主要包括以下几种:
1. 压接工艺:采用专用的压接工具将导体和绝缘层与接头套管进行压接连接,主要适用于低压电缆接头的制作。

2. 焊接工艺:通过采用电弧焊接或气焊等方法,将导体与接头套管进行焊接连接。

该方法适用于中低电压和中高电压电缆接头的制作。

3. 冷压接工艺:通过机械力作用将导体和接头进行连接,无需加热,适用于低压、中低电压和中高电压电缆接头的制作。

4. 冷缩接工艺:采用特定的热收缩套管将导体和接头进行缩合连接,可以提供良好的绝缘性能和密封性能,适用于低压和中低电压电缆接头的制作。

5. 热缩接工艺:使用热缩套管将导体和接头连接,通过加热使套管收缩,形成紧密的连接和绝缘,适用于低压、中低电压和中高电压电缆接头的制作。

需要根据具体的电缆类型、电压等情况选择合适的制作工艺,确保接头在连接过程中能够达到良好的电气性能和机械强度。

电力电缆接头的制作方法

电力电缆接头的制作方法
②不可剥离型----从芯线未端开始用玻璃刮掉半导电层(也可用专用刀具),在断口 处刮一斜坡,断口要整齐,主绝缘层表面不应留半导电材料,且表面应光滑。
二、终端接头安装步揍
(7)清洁主绝缘层表面:用不掉毛的浸有清洁剂的细布或纸擦净主绝缘表面的污物,清洁时只 允许从绝缘端向半导体层,不允许反复擦,以免将半导电物质带到主绝缘层表面。
应力控制管
填料
应力控制管
外半导电管
外绝缘管 内绝缘管
外半导电管
钢(甲)铠 内绝缘层
屏蔽层(铜带) 半导电层 主绝缘层 芯线 内半导电层 锥形
铜接管
外护绝缘层
三、中间接头制作步揍
(2)压铜接管:离引线头60mm至85mm处削锥形(铅笔头),以后留出5mm内半导电 层,剥出芯线,涂导电膏,把铜接管孔内处理干净,芯线穿进半个(半个不到1mm)铜接 管,压紧铜接管。把2支外护套管分别套到两电缆上(过分叉),把2支半导电管和2支绝 缘管穿在一起套进电缆长引线上,检查6支应力控制管全部热缩到位后,14支套管全部套 好后,把芯线对好相位,穿入铜接管(到底),压紧铜接管。(注意:在压铜接管之前, 必须把所有套管都套进电缆)
二、终端接头安装步揍
(10)安装绝缘套管和接线端子:测量好电缆固定位置和各相引线所需长度,锯 掉多余的引线。测量接线端子压接芯线的长度,按尺寸剥去主绝缘层(稍有锥 度),芯线上涂点导电膏或硅脂,压接线端子(千万要对好接线螺丝穿孔的方 向)。处理掉压接处的毛刺,接线端子与主绝缘层之间用填料包平(压接痕也要 包平),套绝缘热缩管(套住分支手套的手指),在接线端子上涂密封胶,最后 一根绝缘热缩套管要套住接线端子(除接触面以外部分),绝缘套管都要上面一 根压住下面一根。最后套相色管(户外式套雨裙)。

电缆接头工艺流程

电缆接头工艺流程

电缆接头工艺流程
《电缆接头工艺流程》
电缆接头是指两根电缆的连接处,通过接头可以实现电缆的延长、分支或修复等功能。

电缆接头工艺流程是指将两根电缆进行连接的具体步骤和方法。

下面简要介绍一下电缆接头工艺流程。

首先,需要准备好接头材料,包括绝缘套管、绝缘固定管、缠绕屏蔽层、导体屏蔽层、接地线等。

然后,对电缆进行剥线,露出一定长度的导体。

接着,根据接头类型和要求,对导体进行剥皮、剪线、安装连接管等处理。

接下来,根据电缆型号和规格要求,进行绝缘层制作和绝缘处理。

在接头制作过程中,需要注意绝缘层的厚度和均匀性,确保绝缘性能符合要求。

同时,对接头进行压接和固定,保证接头连接牢固、电阻小、线缆无松动。

最后,检查接头质量,包括外观检查、绝缘电阻测试等,确保接头制作符合要求。

需要注意的是,不同类型的电缆接头工艺流程有所不同,操作时应根据具体要求进行。

同时,接头制作过程中应严格按照相关标准和规范进行操作,确保接头质量稳定可靠。

总之,电缆接头工艺流程是一项复杂的工艺活动,需要工人具备丰富的经验和技术,严格按照标准操作。

只有做好每一个细节,才能保证接头质量,确保电缆的正常使用和运行。

电缆防水接头安装方法

电缆防水接头安装方法

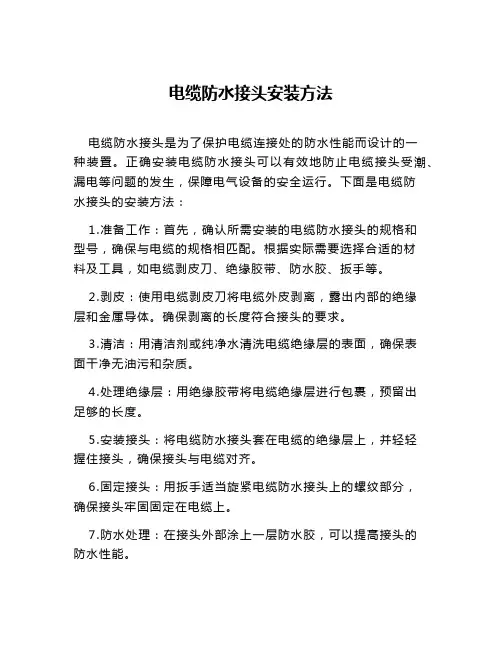

电缆防水接头安装方法电缆防水接头是为了保护电缆连接处的防水性能而设计的一种装置。

正确安装电缆防水接头可以有效地防止电缆接头受潮、漏电等问题的发生,保障电气设备的安全运行。

下面是电缆防水接头的安装方法:1.准备工作:首先,确认所需安装的电缆防水接头的规格和型号,确保与电缆的规格相匹配。

根据实际需要选择合适的材料及工具,如电缆剥皮刀、绝缘胶带、防水胶、扳手等。

2.剥皮:使用电缆剥皮刀将电缆外皮剥离,露出内部的绝缘层和金属导体。

确保剥离的长度符合接头的要求。

3.清洁:用清洁剂或纯净水清洗电缆绝缘层的表面,确保表面干净无油污和杂质。

4.处理绝缘层:用绝缘胶带将电缆绝缘层进行包裹,预留出足够的长度。

5.安装接头:将电缆防水接头套在电缆的绝缘层上,并轻轻握住接头,确保接头与电缆对齐。

6.固定接头:用扳手适当旋紧电缆防水接头上的螺纹部分,确保接头牢固固定在电缆上。

7.防水处理:在接头外部涂上一层防水胶,可以提高接头的防水性能。

8.测试:完成以上步骤后,使用合适的工具对接头进行测试,确保电缆防水接头的安装质量和防水性能。

注意事项:在安装电缆防水接头时,应注意选择与电缆规格相匹配的接头,以确保安装质量和性能。

在安装过程中,要仔细操作,确保每一个步骤都正确无误。

切勿用力过大或不适当地旋紧接头,以免损坏电缆或接头。

在测试接头时,要使用合适的测试工具,并按照相关标准进行测试,以确保接头的质量和可靠性。

以上是电缆防水接头的安装方法,通过正确的安装可以保证电缆接头的防水性能,提高电缆系统的可靠性和安全性。

在实际操作中,要注意安全,并遵循相关的安全操作规程。

如有必要,可以寻求专业人员的帮助和指导。

多根多股电缆线接头的正确接法

多根多股电缆线接头的正确接法

多根多股电缆线接头的正确接法【主题】多根多股电缆线接头的正确接法一、多根多股电缆线接头简介在电气工程中,多根多股电缆线接头是一种常见的连接方式。

它通常用于连接电力设备、家用电器以及工业设备中的电缆线。

正确的接头方法对于保证电气设备的安全运行至关重要。

接下来,我们将深入探讨多根多股电缆线接头的正确接法以及常见问题。

二、正确接法的重要性1. 保证安全正确的接头可以保证电气设备的安全运行。

不正确的接头可能导致电气设备短路、漏电等安全隐患,甚至引发火灾等严重后果。

2. 提高电气设备的可靠性正确的接头可以提高电气设备的可靠性,延长设备的使用寿命,减少因接头问题引起的设备故障,降低维修成本和生产停机时间。

3. 符合规范标准正确的接头方法符合国家标准和规范要求,能够保证工程质量,避免因为接头问题而引发的法律纠纷。

三、多根多股电缆线接头的正确接法1. 清理电缆外皮将电缆两端的外皮清理干净,确保裸露的导线整齐一致。

2. 使用绝缘套管在导线连接的地方使用绝缘套管,确保各根导线之间不会短路或接触到外部金属,增加安全性。

3. 采用适当接头根据电缆线的材质和规格,选择合适的接头,确保连接牢固可靠。

4. 操纵工具在连接的过程中,使用适当的操纵工具进行操作,保证接头连接牢固,杜绝因操作不当产生的接触不良或者松动问题。

四、常见的接头问题及解决方法1. 电缆外皮未清理干净解决方法:使用专业工具清理电缆外皮,确保导线裸露并整齐一致。

2. 未使用绝缘套管导致短路解决方法:在连接处使用绝缘套管进行包覆,确保导线之间不会发生短路。

3. 接头不牢固解决方法:选择合适的接头,使用适当的工具进行操纵,确保接头连接牢固可靠。

五、个人观点和理解在实际工程中,正确的接头方法非常重要。

作为电气工程人员,在进行多根多股电缆线接头时,应该严格按照规范要求和正确方法进行操作,确保连接的安全可靠。

定期对连接处进行检查和维护,及时发现并排除潜在的安全隐患。

只有这样,才能保证电气设备的安全运行,提高设备的可靠性和使用寿命。

一种电缆快速接头方法

一种电缆快速接头方法

一种电缆快速接头方法电缆快速接头是一种常见的电气连接方法,它可以快速、安全地连接电缆,以便实现电气信号或能量传输。

在各种电气设备和工业领域中,电缆快速接头被广泛应用。

本文将介绍一种常见的电缆快速接头方法,并详细说明其操作步骤和注意事项。

电缆快速接头的方法一般包括以下几个步骤:准备工作、剥离电缆外皮、接线、固定接头。

以下将逐一介绍这些步骤:第一步是准备工作。

在进行电缆快速接头之前,需要准备好相应的工具和材料。

通常需要工具有电缆剥皮器、导线钳、绝缘剥离工具等,材料包括电缆、接头等。

另外,还需要保证工作环境干净整洁,并且保持适当的通风。

第二步是剥离电缆外皮。

首先需要根据电缆的规格使用合适的剥离工具将电缆外皮剥离,露出内部的导线。

操作时需要注意不要割伤或损坏导线。

第三步是接线。

将剥离后的导线根据颜色和规格进行正确的接线。

通常情况下,会根据接头的说明书或标识进行正确的接线操作。

接线时需要注意保持导线的整洁和良好的接触。

第四步是固定接头。

在接线完成后,需要将接头固定在一起,通常可以使用螺丝或夹子等方式进行固定。

在固定接头的过程中,需要确保接头的稳固可靠,以便确保电缆的连接质量。

在进行电缆快速接头的过程中需要注意一些事项。

首先,需要确保所有的工具和材料都是合格的,并且符合相关的安全标准。

另外,操作过程中需要戴好相关的防护用具,以防意外伤害。

此外,需要严格按照接头的说明书或标识进行操作,确保接头的正确使用。

最后,在接头完成后,需要对接头进行测试,确保连接的稳定可靠。

总之,电缆快速接头是一种常见的电气连接方法,它可以快速、安全地连接电缆。

在操作电缆快速接头时,需要严格按照操作步骤进行,并且注意相关的安全事项。

通过正确的操作和使用,可以确保电缆接头的连接质量和安全性。

电缆接头方法范文

电缆接头方法范文

电缆接头方法范文电缆接头是指将两根或多根电缆通过一种连接方式连接在一起的装置。

接头的质量直接影响着电缆传输信号的稳定性和可靠性。

下面将介绍几种常见的电缆接头方法。

1.绝缘套管接头法绝缘套管接头法是将两根电缆的绝缘层剥开,然后通过绝缘套管将两根电缆的导体连接在一起。

这种接头方法通常适用于低压电缆的连接,具有接头简单,成本低廉的优点。

2.焊接接头法焊接接头法是将两根电缆的导体通过焊接的方式连接在一起。

这种接头方法适用于高压电缆和大电流传输的场合,具有接头可靠,接触电阻小的优点。

但是焊接接头需要专业的焊接技术和设备,成本较高。

3.压接接头法压接接头法是将两根电缆的导体通过机械压接的方式连接在一起。

这种接头方法适用于中低压电缆的连接,具有接头可靠,施工方便的优点。

压接接头分为冷压接头和热压接头两种。

冷压接头使用压接钳将导体压接在一起,而热压接头则需要使用专用的热压设备进行连接。

4.螺纹接头法螺纹接头法是通过螺纹连接将两根电缆连接在一起。

这种接头方法适用于需要频繁拆卸的场合,具有连接牢固,拆装方便的优点。

螺纹接头通常需要使用螺纹套进行固定,以确保连接的可靠性。

5.插接接头法插接接头法是通过插接的方式将两根电缆连接在一起。

这种接头方法适用于需要频繁插拔的场合,具有连接方便,可靠性较高的优点。

插接接头通常需要使用插头和插座进行连接,以保证信号的传输质量。

在进行电缆接头时,需要注意以下几点:1.接头的选材要符合电缆的规格和要求,确保接头的质量和可靠性。

2.接头的安装要遵循相关的安装规范和标准,确保接头的安全性和可靠性。

3.接头的连接要保持干净,没有灰尘、油污等杂质,以确保接触的良好性。

4.对于需要防水的电缆接头,可以使用防水胶带或者防水接头套进行保护,以防止水分侵入导致短路等问题。

总之,电缆接头的方法有很多种,要根据具体的情况选择合适的接头方法,并遵循相关的安装规范和标准,以确保接头的质量和可靠性。

高压电缆中间接头制作工艺

高压电缆中间接头制作工艺

高压电缆中间接头制作工艺高压电缆是电力传输和配电中重要的组成部分,而电缆中间接头作为高压电缆的组成部分之一,也扮演着联系和传递电能的重要角色。

接下来我们将为您介绍高压电缆中间接头制作工艺。

一、原材料准备首先要准备好所需的原材料,包括:高压电缆接头套管、高压电缆、连接硫化胶、电缆连接器、珠膜芯插头等。

所有的原材料必须经过检验合格,满足电缆接头的要求。

二、电缆准备接下来需要对电缆进行准备,使用裁切机将电缆切割成所需长度,同时在切割的两端做好保护层的处理。

若电缆带有保护皮,应先将保护皮剥离,然后清洗电缆并做好防腐处理。

三、套管放置将准备好的高压电缆接头套管放置在电缆需要接头的位置上,并用导向环将电缆固定在套管上,以确保正确安装。

四、珠膜芯插头安装将珠膜芯插头按照规定的顺序插到套管的接口处,确保插头的正负极正确相对应。

然后将连接硫化胶均匀地涂在套管与芯插头的接触处。

五、加热烘烤安装好后的高压电缆接头需要进行加热烘烤,以保证硫化胶完全吸附和硫化,同时确保接头的密封性和可靠性。

注意加热的时间和温度,避免过热导致电缆损坏。

六、安装电缆连接器经过烘烤后的高压电缆接头需要安装电缆连接器,连接器的选择要根据使用环境和电缆的特点进行选择。

将连接器插入电缆插座中,然后用螺丝固定,确保电缆连接器与电缆的接触紧密可靠。

七、绝缘处理对高压电缆接头进行绝缘处理,以防止接头发生绝缘破坏或失效。

使用专用工具进行绝缘层处理,保证处理效果和质量。

以上就是高压电缆中间接头制作的步骤和工艺,这个过程中每一步都很重要,每一个环节都需要非常严谨和认真的操作,以确保电缆接头的长期可靠性和安全性。

同时工人们也需要具有一定的技术和经验来完成这个过程。

电缆对接方法

电缆对接方法

电缆对接方法电缆对接是指将两根电缆连接在一起,以便传输电力或信号。

在各种工程项目中,电缆对接是一个常见的操作。

正确的电缆对接方法不仅可以确保电力或信号的正常传输,还可以保证工程的安全和稳定。

下面我们将介绍几种常见的电缆对接方法及其操作步骤。

一、绝缘剥离。

在进行电缆对接之前,首先需要对电缆进行绝缘剥离。

绝缘剥离是指将电缆外部的绝缘层剥离,露出内部的导体。

在进行绝缘剥离时,需要使用专用的剥线工具,按照电缆的规格和要求进行操作。

在剥离绝缘层时,一定要小心操作,避免损坏电缆内部的导体。

二、导体连接。

绝缘剥离完成后,接下来就是进行导体连接。

导体连接是电缆对接的关键步骤,直接影响到电力或信号的传输质量。

在进行导体连接时,需要根据电缆的类型和规格选择合适的连接器,并严格按照连接方式进行操作。

在连接过程中,要确保连接器与导体之间的接触良好,紧固可靠,避免出现接触不良或松动现象。

三、绝缘处理。

导体连接完成后,还需要进行绝缘处理。

绝缘处理是为了保护导体连接部位,防止外界环境对其造成损坏。

常见的绝缘处理方法包括绝缘套管、绝缘胶带等。

在进行绝缘处理时,要确保处理部位完全覆盖,并且紧密贴合,以达到良好的绝缘效果。

四、外护套固定。

最后一步是对电缆的外护套进行固定。

外护套固定是为了保护整根电缆,防止在使用过程中出现外护套脱落或损坏的情况。

一般可以使用绝缘胶带或塑料束带进行固定,确保外护套牢固而不松动。

总结。

电缆对接是一项技术活,需要严格按照操作规程进行操作,确保每一个步骤都符合要求。

只有这样,才能保证电缆对接的质量和安全。

在进行电缆对接时,一定要注意安全操作,避免因操作不当而造成意外。

希望以上介绍的电缆对接方法对大家有所帮助,谢谢阅读!。

煤矿电缆中间接头连接方法

煤矿电缆中间接头连接方法

煤矿电缆中间接头连接方法在煤矿行业中,电缆是不可或缺的电气设备,用于输送电力和信号。

为了确保电缆的安全可靠运行,中间接头连接是一个重要环节。

本文将介绍煤矿电缆中间接头连接的方法,包括冷缩式接头和预制式接头。

一、冷缩式接头连接方法冷缩式接头是通过冷缩技术将电缆绝缘和护套层与接头组件连接在一起的一种方式。

具体的连接步骤如下:1.准备工作:首先要检查电缆的外观是否完好,接头组件是否符合要求。

同时,要确保工作场所的环境清洁、干燥,以防止灰尘和湿气进入接头。

2.剥除电缆绝缘和护套层:使用剥皮刀逐层剥除电缆的绝缘和护套层,确保裸露出足够的电缆导体。

3.连接导体:将电缆导体插入接头组件的导体插座中,并用螺丝固定。

4.安装绝缘套管:将预先准备好的绝缘套管套在电缆绝缘层上,确保覆盖完整且无气泡。

5.安装屏蔽套管:在绝缘套管外再套上屏蔽套管,确保屏蔽效果良好。

6.热缩:使用热风枪对接头进行加热,使绝缘套管和屏蔽套管与电缆绝缘和护套层紧密结合。

7.绝缘测试:完成热缩后,对接头进行绝缘测试,确保接头的绝缘性能符合要求。

二、预制式接头连接方法预制式接头是在工厂中预先制作好的接头组件,通过冷缩或热缩技术与电缆连接。

具体的连接步骤如下:1.准备工作:与冷缩式接头相似,需要检查电缆和接头组件的完好性,并确保工作场所的清洁和干燥。

2.剥除电缆绝缘和护套层:同样使用剥皮刀逐层剥除电缆的绝缘和护套层。

3.安装接头组件:将预制好的接头组件插入电缆绝缘和护套层中,并用螺丝固定。

4.连接导体:将电缆导体与接头组件的导体插座连接,并用螺丝固定。

5.安装绝缘套管:在接头组件的绝缘套管上涂上绝缘液,然后将其套在电缆绝缘层上。

6.热缩:使用热风枪对接头进行加热,使绝缘套管与电缆绝缘层紧密结合。

7.绝缘测试:完成热缩后,对接头进行绝缘测试,确保接头的绝缘性能符合要求。

总结煤矿电缆中间接头连接是确保电缆安全可靠运行的关键步骤。

无论是冷缩式接头还是预制式接头,都需要进行严格的操作和绝缘测试。

电线接头的常见接法

电线接头的常见接法

电线接头如何接?这个问题看似简单,却大有学问!据说,销售电线电缆的只有不到10%能答得上来。

今天,就为大家整理了非常详尽的各种电线接头的接法,而且是图解哦,超级实用!导线连接的基本要求导线连接是电工作业的一项基本工序,也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是:连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

常用连接方法需连接的导线种类和连接形式不同,其连接的方法也不同。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层,注意不可损伤其芯线。

绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

单股铜导线的直接连接1)小截面单股铜导线连接方法如图1所示,先将两导线的芯线线头作X形交叉,再将它们相互缠绕2~3圈后扳直两线头,然后将每个线头在另一芯线上紧贴密缠密绕5~6圈后剪去多余线头即可。

(图1)2)大截面单股铜导线连接方法如图2所示,先在两导线的芯线重叠处填入一根相同直径的芯线,再用一根截面约1.5mm2的裸铜线在其上紧密缠绕,缠绕长度为导线直径的10倍左右,然后将被连接导线的芯线线头分别折回,再将两端的缠绕裸铜线继续缠绕5~6圈后剪去多余线头即可。

(图2)3)不同截面单股铜导线连接方法如图3所示,先将细导线的芯线在粗导线的芯线上紧密缠绕5~6圈,然后将粗导线芯线的线头折回紧压在缠绕层上,再用细导线芯线在其上继续缠绕3~4圈后剪去多余线头即可。

(图3)单股铜导线的分支连接1)单股铜导线的T字分支连接如图4所示,将支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余线头即可。

对于较小截面的芯线,可先将支路芯线的线头在干路芯线上打一个环绕结,再紧密缠绕5~8圈后剪去多余线头即可。

(图4)2)单股铜导线的十字分支连接如图5所示,将上下支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余线头即可。

电缆接头做法标准

电缆接头做法标准

电缆接头做法标准一、准备工作1. 确认电缆的类型、规格和用途符合要求。

2. 检查电缆接头质量,确保其符合要求,无损坏、变形、老化等问题。

3. 准备所需工具和材料,如电缆处理工具、接头、密封材料等。

4. 选择合适的接头连接方式,确保连接牢固、耐用。

二、电缆处理1. 对电缆进行清洁,去除表面的污垢和杂质。

2. 对电缆进行修剪,去除多余的线芯,保证接头的质量。

3. 对电缆线芯进行绝缘层保护,防止接头连接时损坏绝缘层。

三、接头连接1. 根据电缆类型和规格选择合适的接头,确保连接牢固。

2. 对接头进行清洁,去除杂质和污垢。

3. 将电缆线芯插入接头中,确保连接牢固、接触良好。

4. 对于需要紧固的接头,使用合适的工具进行紧固。

四、密封防水1. 对电缆和接头的连接处进行密封处理,防止水和其他杂质进入。

2. 使用密封材料时,应选择质量可靠的密封件,并按照说明书正确使用。

3. 密封处理后,应检查密封效果,确保无泄漏。

五、终端头制作1. 根据电缆类型和规格选择合适的终端头,并进行清洁处理。

2. 将电缆线芯固定在终端头上,确保连接牢固。

3. 对终端头进行密封处理,防止水和其他杂质进入。

4. 制作完成后,应检查终端头的质量和密封效果。

六、检测验收1. 对制作好的电缆接头进行外观检查,确保无损伤、无缺陷。

2. 对电缆接头的电气性能进行检查,确保连接良好、接触电阻符合要求。

3. 对电缆接头的密封性能进行检查,确保无泄漏。

4. 对检测验收合格的电缆接头进行标识和记录。

七、安全防护1. 在操作过程中应注意安全,戴好防护手套和护目镜等安全防护用品。

2. 对于有毒有害的电缆或接头,应使用正确的防毒面具等防护用品。

3. 在安装、维修电缆和接头时,应按照相关规定进行操作,避免因操作不当而引发事故。

电缆导线连接方法培训

电缆导线连接方法培训

电缆导线连接方法培训电缆导线的连接方法是指将电缆与设备或其他电缆进行连接的操作步骤和技巧。

正确的连接方法能够确保电缆传输信号的稳定性和可靠性,减少信号损失并提高整体工作效率。

以下将介绍常见的电缆导线连接方法及其培训内容。

一、插头与插口连接方法插头与插口连接是最常见的电缆连接方式之一,常用于电脑、电视、音响等设备的连接。

插头插口一般都有相应的标志,如“A”、“B”或者“+”、“-”,连接时需要保持相对应的标志对齐并顺利插入。

培训内容包括:1.插头与插口的类型和特点:不同设备的插头与插口可能采用不同的标准和接口类型,如USB、HDMI、VGA等。

需要了解各种插头与插口的特点和用途。

2.掌握插头插口的操作技巧:正确插入插头时需要保持方向正确,适当用力插入和拔出,避免插头折断或插口损坏。

3.掌握插头与插口的配对规则:有些插头插口必须配对使用,如同轴插头与同轴插口,需要了解不同插头插口之间的配对规则。

二、终端接头连接方法终端接头连接是电缆导线连接中常见的方式,主要用于多芯电缆的连接。

终端接头连接主要包括焊接、压接和螺纹接头连接。

培训内容包括:1.焊接接头连接方法:学习使用焊锡和焊台进行接头焊接的操作方法和技巧,需要熟悉焊接工具的使用和操作规范,记住焊接接头的正确焊接顺序和步骤。

2.压接接头连接方法:研究使用压接钳、压接设备和压接工具进行接头压接的操作方法和技巧,需要了解不同压接接头的特点和适用范围,确保压接接头的质量和可靠性。

3.螺纹接头连接方法:学习使用螺纹接头进行连接的操作方法和技巧,需要了解螺纹接头的安装规范、连接扭矩和密封性等要点,确保螺纹接头的稳定性和可靠性。

三、端子连接方法端子连接方法一般用于电缆的终端处理,包括电缆的剥线、裸露导线的处理和端子的安装等。

培训内容包括:1.电缆的剥线方法:掌握不同类型电缆的剥线工具和剥线方法,了解剥线长度和剥离外层绝缘层的要求,学习剥线后的电缆外绝缘层处理技巧。

制作同轴电缆接头的方法

制作同轴电缆接头的方法

制作同轴电缆接头的方法同轴电缆接头是将两根同轴电缆的中心导体和外部导体相互连接的一种电连接方法。

制作同轴电缆接头的方法有多种,下面将详细讲解其中的几种常用方法。

1.裸线接头方法:首先,将待连接的同轴电缆两根外护层分别剥去一段,露出内导体和外护层。

接着,将两根内导体的绝缘层剥除一段,露出中心导体。

用电焊上的火花将两个中心导体焊接在一起,保证焊点的牢固性和稳定性。

随后,将两根外护层之间的金属网层合并在一起,用电焊焊接固定金属网层。

最后,用绝缘胶带或热缩套管对接头部分进行绝缘保护。

2.BNC接头方法:BNC接头是一种通用的同轴电缆接头,其制作方法如下:首先,将BNC接头的外壳拧下,露出接头的内部结构。

然后,将待连接的同轴电缆两根外护层分别剥去一段,露出内导体和外护层。

接着,将内导体插入BNC接头的中心孔中,并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中,并用螺丝拧紧固定。

最后,将BNC接头的外壳再次拧上,完成接头的制作。

3.N型接头方法:N型接头是用于较高频率的同轴电缆连接,其制作方法如下:首先,将N型接头的外壳拧下,露出接头的内部结构。

然后,将待连接的同轴电缆两根外护层分别剥去一段,露出内导体和外护层。

接着,将内导体插入N型接头的中心孔中,并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中,并用螺丝拧紧固定。

最后,将N型接头的外壳再次拧上,完成接头的制作。

4.F型接头方法:F型接头是用于电视天线等设备的同轴电缆连接,其制作方法如下:首先,将F型接头的外壳拧下,露出接头的内部结构。

然后,将待连接的同轴电缆两根外护层分别剥去一段,露出内导体和外护层。

接着,将内导体插入F型接头的中心孔中,并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中,并用螺丝拧紧固定。

最后,将F型接头的外壳再次拧上,完成接头的制作。

总结:制作同轴电缆接头的方法有很多种,其中常见的有裸线接头、BNC接头、N型接头和F型接头等方法。

根据不同的需求和设备,选择适合的制作方法并严格按照步骤进行操作,以确保接头的牢固性和可靠性。

同轴电缆对接方法

同轴电缆对接方法

同轴电缆对接方法(实用版)目录1.引言2.同轴电缆的概念与结构3.同轴电缆的对接方法3.1 准备工作3.2 具体操作步骤3.3 注意事项4.总结正文【引言】在现今社会,网络通讯已经渗透到生活的方方面面,而同轴电缆作为网络传输的一种重要介质,其连接与对接技术也愈发受到人们的关注。

本文将为大家详细介绍同轴电缆的对接方法。

【同轴电缆的概念与结构】同轴电缆,简称 Coaxial Cable,是一种广泛应用于电视、宽带网络和通讯等领域的传输线。

它主要由内部导体、绝缘层、外部导体和保护层四部分组成。

内部导体和外部导体通常为铜线,绝缘层为聚乙烯或聚氨酯等材料,保护层一般为聚氯乙烯或尼龙等。

【同轴电缆的对接方法】【准备工作】在进行同轴电缆对接之前,需要准备好以下工具:同轴电缆、剥线钳、剥线刀、同轴电缆接头、电笔和焊锡枪。

【具体操作步骤】步骤 1:使用剥线钳和剥线刀将同轴电缆的外皮剥去约 1-2 厘米,露出内部的导体和绝缘层。

注意在剥线的过程中要避免损坏内部的导体。

步骤 2:将同轴电缆接头的外壳与电缆的外部导体连接。

通常接头外壳有一根螺钉,将螺钉拧松,然后将外部导体穿过螺钉,再将螺钉拧紧,使其与外部导体紧密连接。

步骤 3:将同轴电缆接头的中心针与电缆的内部导体连接。

使用焊锡枪将焊锡熔化,然后将内部导体插入接头的中心针,确保插入到位后,将焊锡均匀地涂在内部导体与中心针的连接处,使其紧密连接。

步骤 4:检查连接处是否牢固。

使用电笔进行测试,如果连接处连接良好,电笔会显示连接正常。

【注意事项】1.在剥线过程中要小心,避免损坏内部导体。

2.接头部分要与电缆紧密连接,确保信号传输的质量。

3.焊接时,注意不要让焊锡粘到其他地方,以免影响信号传输。

【总结】同轴电缆对接方法较为简单,只需按照准备工作和具体操作步骤进行,即可完成对接。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3.2.1 墙孔的錾打 1、导线穿墙孔的錾打
2、木榫孔的錾打
3. 2墙孔的錾打及木榫的削制与安装
3.2.2 木榫的削制与安装 1、木榫的削制
(a)方形榫
(b)圆形榫
(c)塑料胀块
2、木榫的安装
把木榫头部塞入木榫孔,先用手锤轻击几下,待木榫进入孔内的 1/3后,检查其与墙面是否垂直,松紧是否适当。如不直,则应纠 正;如过紧,则木榫尾将被打烂;如过松,木榫就会松动不牢固。 木榫完全安装后,其尾部应与墙面齐平,不可凸起,也不应陷凹太 多。
橡皮绝缘电线 屏蔽电缆
通用橡套电缆
控制电缆
3. 3 电工材料的识别与性能测试
3.3.1 导电材料
4、电力电缆与通讯电缆
电力电缆用于输电和配电网络,其结 构包括导电线芯、绝缘层、保护层。
电力电缆结构
(a)油浸纸绝缘电力电缆
(b)交联聚乙烯绝缘电力电缆
通信电缆用于传输电话、电报、广播、电视和数据等,按其结构可分 为对称电缆和同轴电缆两种。
磁性材料(铁磁物质)按其磁特性与应用情况,可分为软磁材料、硬磁材料 和特殊磁材料三类;按其组成,又可分为金属(合金)磁性材料和非金属磁 性材料(铁氧体磁性材料)两大系列。
2、磁性材料基本性能
磁化性 高导磁性 磁饱和性 剩磁性与矫顽力 磁滞性与磁滞损耗 铁损
3、常用磁性材料
(1)软磁材料:如电工用纯铁、硅钢片、铁镍合金、铁铝合金、软磁铁氧体等。 (2)硬磁材料:应用于磁电系测量仪表、扬声器、永磁发电机及通信设备中。
2.电缆的型号
A B C D-E-F×G
A:绝缘代号 B:导体代号 C:内护层代号 D:外护层代号 E:额定电压 F:芯线数 G:芯线截面
3.电缆的选用
选用电力电缆时,应考虑下列因素: 电缆的额定电压 电缆的埋设方式 电缆的安装环境
3.4.2电缆的敷设方式 1.直敷埋设
3. 4电缆的连接与敷设
3. 1 导线的选型与连接
3.1.2导线的连接 3、导线的剖削与绝缘的恢复
(1)导线的剖削
电工刀 剥离护套层
铅包层的 剥离方法
3. 1 导线的选型与连接
3.1.2导线的连接 3、导线的剖削与绝缘的恢复
(2)绝缘的恢复
绝缘带的 包缠方法
(a)
(b)
(c)
(d)
绝缘带层与层间 的包缠方向
3. 2墙孔的錾打及木榫的削制与安装
在剖削导线绝缘层时,线芯截面不超过4mm2时一般用钢丝钳或剥线钳 进行剖削,线芯截面大于4mm2时用电工刀;塑料软线的绝缘层用剥线 钳或钢丝钳剖削; 塑料护套线的绝缘层用电工刀剖削。
剖削导线绝缘层时,不得损伤线芯;如若损伤较多,则应重新剖削。 导线的绝缘层剖削或破损后必须恢复绝缘,恢复后的绝缘强度不应低
电缆敷设时还应注意以下几点:
电缆埋地时应呈S型,以防地面变形时使电缆受到拉伸。 直埋地下的电力电缆,在地面上应设置明显的方位标志。 具有金属外皮的电缆,其金属外皮和铠甲应可靠地接地或接零。 非铠装电缆不得直接埋设。 电缆埋设时应在建筑物的散水之外。 在与道路、铁路等交叉处应加保护管,且保护管应伸出路基两侧各1m。 每根电缆应单独穿入一根管内,但交流单芯电力电缆不得单独穿入钢管内。
Байду номын сангаас
平压式连接
(a)
(b)
3. 1 导线的选型与连接
3.1.2导线的连接
2、导线连接的方法
常见线鼻子 的形状
导线余量的 处理方法
3. 1 导线的选型与连接
3.1.2导线的连接 3、导线的剖削与绝缘的恢复
(1)导线的剖削
钢丝钳剥离 塑料绝缘层
电工刀剖削 塑料绝缘层
(a)握刀姿势
(b)45°切入
(c)25°推削 (d)扳转并切去根部
(3)特殊磁性材料:如恒导磁合金、磁温度补偿合金、磁记录材料等。
3. 4电缆的连接与敷设
3.4.1电缆的种类、型号与选用
1.电缆的种类
以芯线分,有单芯和多芯的,有铝芯和铜芯的; 以绝缘分,有油浸纸绝缘、橡皮绝缘和塑料绝缘的; 以内护层分,有铅包、铝包、橡套和塑料护套的;以外护层分,有铠装 和无铠装的,其中铠装的又分为钢带铠装和钢丝铠装; 以封包结构分,有统包的、屏蔽型的和分相铅包的。
气体绝缘材料有:空气、六氟化硫(SF6)等。 液体绝缘材料有:矿物油类、漆类、胶类。 固体绝缘材料有:纸、纱、橡胶、塑料、云母、石棉等。
3.3.3 磁性材料
3. 3 电工材料的识别与性能测试
1、磁性材料的分类
➢当稍小于1 时,称为反磁物质,如铜、银、金等; ➢当稍大于1 时,称为顺磁物质,如空气、铝、锡等; ➢当远大于1 时,称为铁磁物质。
铜导线:5~8安/毫米2; 铝导线:3~5安/毫米2
(3)综合考虑其它因素,进一步确定所选导线的型号。
用途 环境 电压 性价比
3. 1 导线的选型与连接
3.1.1导线的选择与线径的测量
2、导线线径的测量
钢尺
游标 卡尺
千分尺
3. 1 导线的选型与连接
3.1.2导线的连接
2、导线连接的要求
必须符合国标有关电气装置安装工程施工及验收标准规程的要求。一 般场合,连接导线的芯线要采用焊接、压接或套管接;低压系统导线 截面较小时,可采用绞接、缠接的连接方式。
于原有绝缘层的强度。
3. 1 导线的选型与连接
3.1.2导线的连接
2、导线连接的方法
单股铜芯导线的 直线连接
单股铜芯导线的 T字分支连接
3. 1 导线的选型与连接
3.1.2导线的连接
2、导线连接的方法
7股芯线的
直线连接
(a)
(b)
(d)
(e)
(g)
7股芯线的 T字分支连接
(a)
(b)
(c)
(c) (f)
第3章电工基本技能的训练
3. 1 导线的选型与连接
3.1.1导线的选择与线径的测量
1、导线的选择
(1) 根据设备容量,计算出导线中的电流I。
直流单相电热性负载: I P /U
单相电感性负载: 三 相 负 载:
I P / U cos
I P / 3Ucos
(2)根据使用环境,合理选择导线截面积。
在梯子上作业时,身体要站稳,动作要轻松自然,不要来回晃动;在 人字梯上作业时,切不可采取骑马式的方式站立,以防人字梯两脚自动 分开时,造成严重工伤事故。
3.5.2登高的基本操作 2.踏板登杆
3. 5 登高作业
踏板的上杆操作方法
踏板的下杆操作方法
3.脚扣登高 适用于杆上短时间作业
使用脚扣登高前,应仔细检查脚扣各部分有无断裂、腐朽现象,脚扣皮带是否牢固 可靠(如若损坏,不得以绳子或电线代替)并应对脚扣进行人体载荷冲击试验。 使用脚扣登杆时,一定要按电杆的规格选择大小合适的脚扣;水泥杆脚扣可用于木 杆,但反之不行;上、下杆的每一步,必须使脚扣环完全套入,并可靠地扣住电杆方 可移动身体;为保证杆上作业时人体的平稳,两只脚扣应方法定位。
绝缘材料的基本性能主要包括下述几项:
击穿强度 绝缘电阻
耐热性
机械性能
绝缘材料的耐热等级
等级代号
0
1
2
3
4
5
6
级别
Y
A
E
B
F
H
C
极限工作温 度(℃)
90
105
120 130 155 180 180以上
2、绝缘材料的老化
老化的主要形式有环境老化、热老化、电老化, 其主要因素是过热、局部放电和氧化。
3、常用绝缘材料
3. 3 电工材料的识别与性能测试
3.3.1 导电材料 5、导线电阻的测量
单臂电桥 外形与面板
单臂电桥测故障点
3. 3 电工材料的识别与性能测试
3.3.1 导电材料 5、导线电阻的测量
双臂电桥 外形与原理
双臂电桥与被测电阻接法
3.3.2 绝缘材料
3. 3 电工材料的识别与性能测试
1、绝缘材料的基本性能
3.4.3电缆的敷设方法 1. 人工敷设
3. 4电缆的连接与敷设
适用于规格较小和线路较短的电缆 。
2. 机械牵引敷设
3. 4电缆的连接与敷设
3.4.4电缆的连接 1.电缆中间接头的连接
2.恢复绝缘层
线芯的分开
胀喇叭口
3. 4电缆的连接与敷设
3.4.4电缆的连接 3.安装环氧树脂中间接头模具
装模具前应先在模具内壁涂一层硅油脱模剂,两端包上塑料带,以防 环氧树脂渗出,最后装上模具。装模具时,应将三根芯线放在模具中间, 芯线之间保护对称的距离。
4.浇注环氧树脂
将环氧树脂从模具浇注口一次浇入,不可间断,浇满为止。约半小时 后,环氧树脂干固,即可脱去壳模。
5. 焊接地线
用裸铜导线将中间接线盒两端的金属外皮焊成一体。如果直埋地下, 则应在接头表面涂一层沥青,并在环氧树脂和电缆铅包衔接处,用塑带包 缠四层,一边包缠,一边涂上沥青。
3.4.4电缆的连接
3. 4电缆的连接与敷设
6.电缆终端的连接
户内电缆终端盒 户外电缆终端盒
3.5.1登高工具 1.梯子
2.脚扣
3. 5 登高作业
3.5.1登高工具 3.蹬板
3. 5 登高作业
4.安全带
5.电工工具夹
6.其他登高用具
如吊绳、吊篮、背包等。 另外,登杆操作时,必须戴安全帽、防护手套,必须穿电工绝缘胶鞋。
2.隧道敷设
3. 缆沟敷设
(a)室内电缆沟
(b) 室外电缆沟
(c) 厂区电缆沟
3. 4电缆的连接与敷设
3.4.2电缆的敷设方式
4. 架空敷设
是指沿墙、梁或柱用支架或吊架架空电缆的敷设方式。这种敷设方式结构 简单,易于处理电缆与其它管线的交叉问题,但与热力管道的净距离不应 小于1m。
相关文档
最新文档
