给水管道水击现象产生的主要原因及如何消除.doc

给水管道水击现象产生的主要原因及如何消除
在日常生活中，往往从给水管道内发出声响或振动，该现象称为水击现象。

水击具有瞬时性、移动性（即无固定位置）。

发生水击现象的主要原因是管道内积存有空气，且排除不利时，在水流动时发生水与空气撞击而出现声响或振动。

水在输送时会携带部分空气，管道的检修泄水，更换管件阀门，接头不严密等均会造成大量空气进入管道而引起水击，管内水流速过大也会产生水击现象。

水击严重时产生较大的高频噪声，造成对环境的污染，严重撞击会造成管路上薄弱处破裂损坏，空气的长期滞留会腐蚀管道内壁，影响使用寿命。

消除水击的方法：
（1）合理选择管径，使管内水流速控制在允许范围内。

（2）管道高点处宜设置排气阀，管道检修或更换管件阀门后。

通水时打开排气阀进行排气，少量空气积存可采用打开卫生洁具的水龙头放水，这样也可携带出部分空气。

（3）经常保持系统管道的严密性。

浅析汽化冷却管道水击原因及预防措施

浅析汽化冷却管道水击原因及预防措施摘要：蒸汽管道水击轻微时，只表现噪音与振动，严重时会导致管道振动，摇晃，似乎“锤子”（水）在捶打管道，会造成管道振动，摇晃，支架脱落，管道断裂。

管道内压强变化甚至超过管道内原有压强的几十倍或者几百倍，以致超过了管壁材料的许用应力，造成垫片失效，阀门损坏，管道管件变形损坏。

本文具体讲述锅炉汽化冷却管道发生的6起汽化冷却管道水击事件，现场处理方法，并分析水击原因，并针对解决办法，提出措施避免或处理水击的危害。

关键词：汽化冷却管道、水击，处理措施，预防方法The causes of water strike in vaporization cooling pipe in boiler system and preventive measures are analyzedXingDeChaoAbstract: Steam pipe water strike slight, only noise and vibration, serious will lead to pipe vibration, shaking, it seems that the "hammer" (water) in the beat pipe, will cause pipe vibration, shaking, bracket fall off, pipe fracture. The pressure change in the pipeline even exceeds the original pressure in the pipeline dozens or hundredsof times, so that it exceeds the allowable stress of the pipe wall material, resulting in gasket failure, valve damage, deformation and damage of pipe fittings. In this paper, 6 cases of water strike accidents occurred in boiler steam cooling pipes are described in detail, and the on-site treatment methods, and the causes of waterstrike are analyzed, and measures are proposed to avoid or treat the harm of water strike according to the solutions.Key words: vaporization cooling pipe, water strike, treatment measures, prevention methods1概述1、汽化冷却管线及设备的水击现象在1780烘炉开始，热轧汽化冷却管线及相关设备在加热炉点火初期或者运行过程中的水击现象发生过5起。

油库管道中水击产生的原理及预防措施

2018年05月油库管道中水击产生的原理及预防措施王勇（重庆盛基新源建筑工程设计有限公司，重庆400000）摘要：水击现象是在油库发油系统中可能出现的一个问题，水击会导致压力的增大，使管道正常工作的压强成倍上升，压强的大幅度波动会带来严重的破坏性，比如损坏计量仪表、破坏阀门、管道爆裂等，对管道的输送效率和设备的安全运行造成极大的影响。

水击现象的原因多样，操作方法不当、设计缺陷等，都会出现水击。

本文对油库管道中水击现象的原理进行探析，并提出相应的预防措施。

关键词：油库管道；水击；预防由于外界的某种因素，比如泵机组突然停车等，导致管道中液体的流速迅速变化，引起液体内部的压强交替升降，急速升高或者降低，这种压强作用在阀门、管壁或者其他元件中，如同锤击，因此称为水击或者水锤。

油品压强由于水击的作用，出现急剧升降的交替变化，压强可以降到油品饱和蒸气压以下，也可以升高到设计压强的几十倍或者上百倍，造成严重的破坏，因此需要确定可能出现的最大压强和最小压强，采取适当的措施防止水击。

1油库管道中水击产生的原理管道和油品都是弹性体，并不是刚体，水击压强达到一定的程度，会导致油品和管道的形变，一方面是管道管壁的膨胀，一方面是油品的压缩。

管道中的油品流速并不是同时发生变化的，而是具有传递性，形成水击波或者弹性波，进而实现传递。

水击发生的重要条件，就是管道油品流速的突然变化。

产生水击现象的内部因素主要是由于油品存在的压缩性和惯性。

2水击的危害输油管路中的水击现象导致管路压强出现急剧的升降，这种变化幅度通常很大，会严重损害管路和相关的连接设备，导致设备运行的不安全。

水击现象产生多种危害，第一，在管路输油作业中出现噪音[1]。

油库管道中发生水击现象，内部的油品压强会迅速大幅度升高，同时迅速产生更大的冲击力，冲击过滤器、单向阀、阀门阀板等设备。

油品压强也会出现迅速的大幅降低。

压力波不断进行升高和降低的交替，也会使部分设备元件承受的压力迅速不断转换，从而导致相互撞击和剧烈的震动，引发噪音。

管路的水击及其预防

4
管道技术与设备
2002 年
管路的水击及其预防
王建设洛阳石化总厂化纤厂河南省洛阳市 471012
摘要在蒸汽管线和大口径管线上, 经常会发生水击, 对管道及相连设备的安全产生危害, 严重时甚至会造成管道、阀门等设备的破裂损坏, 影响装置的安全运行及平稳生产。本文分析了水击现象产生的原因, 并针对水击压力的变化规律, 提出了减轻水击危害的对策。关键词: 管道水击预防中图分类号: U173
开启, 造成的压力波在管内的传播。其传播速度用 c 表示。取流体的纵弹性系数为 K ( kgf/ m2) , 管材纵弹性系数为 E ( kg f/ m2) , 流体比重 ( kgf / m3) , 管内径为 D ( m) , 管壁厚为 e( m) , 重力加速度为 g ( m/ s2 ) , 则有公式( 1) :
c=
Kg/
1+ ( K / E) (D / e) c1
这里 c1 是随管道的固定状况不同而变化的系数。取泊松比为 , 则:
( 1) 管子上游固定, 无轴向位移限制时, c1 =
1- / 2; ( 2) 整个管子有轴向位移限制时, c1= 1- 2;
( 3) 管子有轴向位移限制, 但中间有伸缩接头时,
参考文献
1 袁恩熙. 工程流体力学. 北京: 石油工业出版社, 1986: 163
~ 169. 2 田中山. 配管的设计和施工. 日本东京: 共立出版社,
1980: 739~
( 收稿日期: 2002 年 1 月 17 日)
好消息
本刊在 2002 年参加以下展览会, 展会期间免费赠阅期刊, 欢迎您光临展台, 并提出宝贵意见。

浅析蒸汽管道水击的原因及预防措施

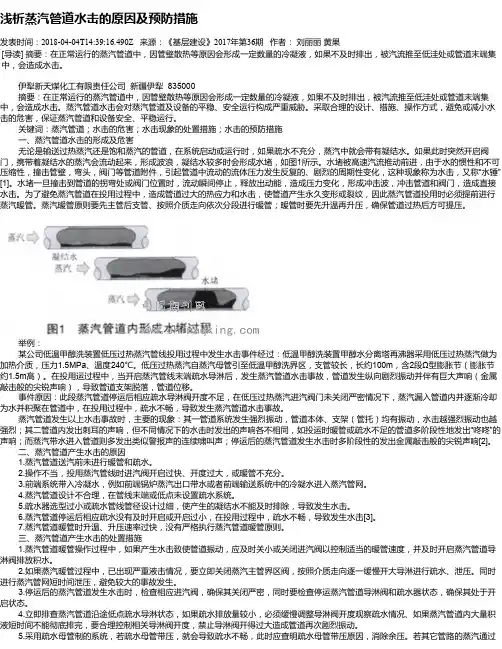

浅析蒸汽管道水击的原因及预防措施发表时间：2018-04-04T14:39:16.490Z 来源：《基层建设》2017年第36期作者：刘丽丽黄果[导读] 摘要：在正常运行的蒸汽管道中，因管壁散热等原因会形成一定数量的冷凝液，如果不及时排出，被汽流推至低洼处或管道末端集中，会造成水击。

伊犁新天煤化工有限责任公司新疆伊犁 835000摘要：在正常运行的蒸汽管道中，因管壁散热等原因会形成一定数量的冷凝液，如果不及时排出，被汽流推至低洼处或管道末端集中，会造成水击。

蒸汽管道水击会对蒸汽管道及设备的平稳、安全运行构成严重威胁。

采取合理的设计、措施、操作方式，避免或减小水击的危害，保证蒸汽管道和设备安全、平稳运行。

关键词：蒸汽管道；水击的危害；水击现象的处置措施；水击的预防措施一、蒸汽管道水击的形成及危害无论是输送过热蒸汽还是饱和蒸汽的管道，在系统启动或运行时，如果疏水不充分，蒸汽中就会带有凝结水。

如果此时突然开启阀门，携带着凝结水的蒸汽会流动起来，形成波浪，凝结水较多时会形成水堵，如图1所示。

水堵被高速汽流推动前进，由于水的惯性和不可压缩性，撞击管壁，弯头，阀门等管道附件，引起管道中流动的流体压力发生反复的、剧烈的周期性变化，这种现象称为水击，又称“水锤”[1]。

水堵一旦撞击到管道的拐弯处或阀门位置时，流动瞬间停止，释放出动能，造成压力变化，形成冲击波，冲击管道和阀门，造成直接水击。

为了避免蒸汽管道在投用过程中，造成管道过大的热应力和水击，使管道产生永久变形或裂纹，因此蒸汽管道投用时必须提前进行蒸汽暖管。

蒸汽暖管原则要先主管后支管、按照介质走向依次分段进行暖管；暖管时要先升温再升压，确保管道过热后方可提压。

举例：某公司低温甲醇洗装置低压过热蒸汽管线投用过程中发生水击事件经过：低温甲醇洗装置甲醇水分离塔再沸器采用低压过热蒸汽做为加热介质，压力1.5MPa、温度240℃。

低压过热蒸汽自蒸汽母管引至低温甲醇洗界区，支管较长，长约100m，含2段Ω型膨胀节（膨胀节约1.5m高）。

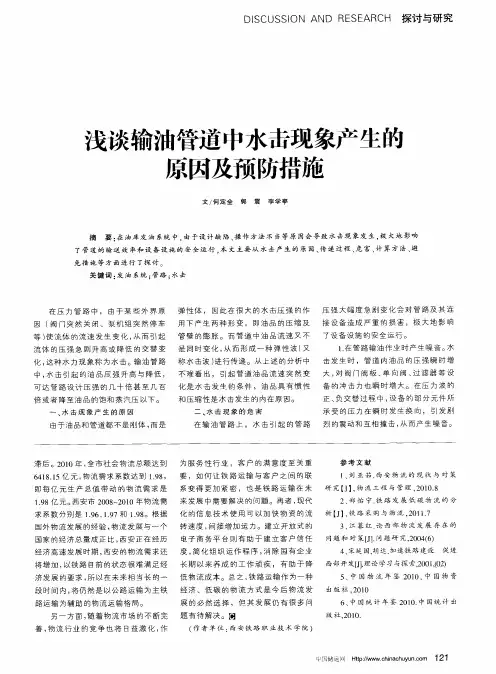

浅谈输油管道中水击现象产生的原因及预防措施
