3.2 单片机控制LED数码管的显示
5.3.2 LED数码管的静态显示与动态显示
2. 动态显示方式
图5-9 4位LED数码管动态显示示意图
5.3.2 LED数码管的静态显示与动态显示
2. 动态显示方式
各位数码管轮流点亮的时间间隔（扫描间隔）应根据实 际情况定。发光二极管从导通到发光有一定的延时，如果点 亮时间太短，发光太弱，人眼无法看清；时间太长，产生闪 烁现象，且此时间越长，占用单片机时间也越多。另外，显 示位数增多，也将占用单片机大量时间，因此动态显示实质 是以执行程序时间来换取I/O端口减少。下面是动态显示实 例。
void main(void)
ห้องสมุดไป่ตู้
{
P0=0xa4;
//将数字"2"的段码送P0口
P1=0xf8;
//将数字"7"的段码送P1口
while(1)
//无限循环
;
}
5.3.2 LED数码管的静态显示与动态显示
2. 动态显示方式
显示位数较多时，静态显示所占的I/O口多，这时常 采用动态显示。为节省I/O口，通常将所有显示器段码 线相应段并联在一起，由一个8位I/O口控制，各显示位 公共端分别由另一单独I/O口线控制。
// 如段码为0x01，表明一个循环显示已结束 } }
5.3.1 LED数码管显示原理
void delayms(uint j) { uchar i; for(;j>0;j--)
{ i=250; while(--i); i=249; while(--i);
} }
// 延时函数
5.3.1 LED数码管显示原理
图5-10 8只数码管分别滚动显示单个数字1～8
5.3.2 LED数码管的静态显示与动态显示
单片机控制装置与调试任务六 数码管显示应用
该数组共有5个元素，每个元素由不同的下标表示，分别为buffer[0]，buffer[1]，buffer[2]，buffer[3]和buffer[4]。
为了稳定发光,再延时一段时间,之后加人熄灭数码管进行消隐,主要防止显示有拖尾现象。
{ cs1=0;cs2=1;
//选中段码锁存IC
for(i=0;i<9;i++)
效，然后送数据，先送段选，然后再送位选，最后CP脉冲高电平使的
数据输出。
2．动态扫描的基本流程 以从高位到低位扫描显示为例, 动态扫描的基本流
程是: （1）送段码
①送最高位的段码到总线。
②拉低cs1,置位cs2。 ③用wr线发送锁存脉冲。 （2）送位码 ①送第七个通道(Q8)位选数据到总线。 ②拉低cs2,置位cs1。 ③同样用wr线发送锁存脉冲。第七个通道(Q8)导通, 第一位数码管点亮。
/例* 8如位，数一码个管3从位左数到字右变依量次tem显p示要“D在n0高L，阻ED1态，七2段，数3码，管4，显×↑，示5其，“6，百7、”十八HH、个个数”字各的个C语位××言上程的序数字*/ 。无无输输出出
port=tab[disbuf[i]];wr=1;wr=0;
//送段码,锁存数据
图5-1所示为常见的各种数码管的外形。
{ while(1)
//while循环
disbuf[1]=tab[1];
//分别为"0、1、2、3、4、5、6、7"
(2) 定义共阳极字形编码表(数字0~9)
在建立数组的时候,注意字型码的排列次序,段码对表头的偏移位置就是该数值的段码,这种排列方法很便于显示数据
因此可将LED各段码与数据位建立如表4-1所示的对应关系。
51单片机数码管显示数字原理
主题：51单片机数码管显示数字原理内容：1. 介绍51单片机在现代的电子产品中，单片机被广泛应用于各个领域，它是一种集成了微处理器、存储器和输入/输出端口的集成电路芯片。
其中，51单片机即指的是基于Intel 8051架构的单片机，它具有低功耗、高性能和丰富的外设接口，因此被广泛应用于嵌入式系统设计中。
2. 数码管的基本原理数码管是一种能够显示数字和部分字母的显示器件，它由多个发光二极管组成，可以显示0-9的数字。
数码管按照结构可以分为共阳数码管和共阳数码管两种类型。
共阳数码管的显示原理是通过控制各个发光二极管的通断状态来显示不同的数字，而共阴数码管则是通过控制对应的极性来实现数字的显示。
3. 51单片机连接数码管的原理通过51单片机控制数码管显示数字，需要用到引脚的输出功能。
在连接共阳数码管时，需要通过51单片机的输出引脚控制各个发光二极管的状态；而在连接共阴数码管时，则是通过控制对应的极性来实现数字的显示。
4. 51单片机连接数码管的实现步骤由于51单片机有多个通用IO口，因此可以连接多个数码管。
连接数码管的步骤如下：1）确定数码管的类型，共阴还是共阳2）连接数码管的正极和负极到单片机的对应IO口3）编写程序控制51单片机的IO口输出状态，以显示所需的数字5. 51单片机连接数码管的程序设计下面是一个简单的示例程序，演示了如何使用51单片机连接数码管，并控制其显示数字的过程：```C#include <reg51.h>sbit DIG1 = P0^0; // 数码管第一位sbit DIG2 = P0^1; // 数码管第二位sbit DIG3 = P0^2; // 数码管第三位sbit DIG4 = P0^3; // 数码管第四位void m本人n(){unsigned char DisplayData[] ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; // 0-9的显示码unsigned char i;while(1){for(i=0; i<10; i++){DIG1=0; // 打开第一位数码管P2=DisplayData[i]; // 发送段码delay(100); // 延时DIG1=1; // 关闭第一位数码管// 同样的方法依次打开其他位数码管并发送段码// 这里省略其他三个数码管的控制}}}通过以上程序设计，我们可以实现用51单片机控制数码管显示0-9的数字。
单片机实验3 数码管控制实验-动态显示
;实验名称：数码管动态显示
;功能：4位数码管循环显示“0123”“4567”“89AB”“CDEF”，间隔0.5S。
;编写人：陈建泽
;编写时间：2010年11月2日
/**********************程序代码************************/
D1MS: MOV R2,#250 ;250*(1+1+2)=1000us=1ms
L1:NOP
NOP
DJNZ R2,L1
RET
/*****************中断服务子程序*****************/
T0_INT:MOV TH0,#(65536-50000)/256
MOV TL0,#(65536-50000)MOD 256
MOV A,R4
CJNE A,#16,L3
AJMP MAIN
L3:MOV R5,A
AJMP L1
DIS:MOV P2,R6;用A作为中间寄存器，因后面要循环显示
MOV A,R5
ACALL SQR ;查表
MOV P0,A
ACALL D1MS ;1ms
INC R5
MOV A,R6
RL A;指向下一位
MOV R6,A
RET;子程序返回
TAB: DB 0C0H,0F9H,0A4H,0B0H ;共阳极字型码表0、1、2、3
DB 99H, 92H, 82H, 0F8H;共阳极字型码表4、5、6、7
DB 80H, 90H, 88H, 83H;共阳极字型码表8、9、A、B
DB 0C6H,0A1H,86H, 8EH;共阳极字型码表C、D、E、F

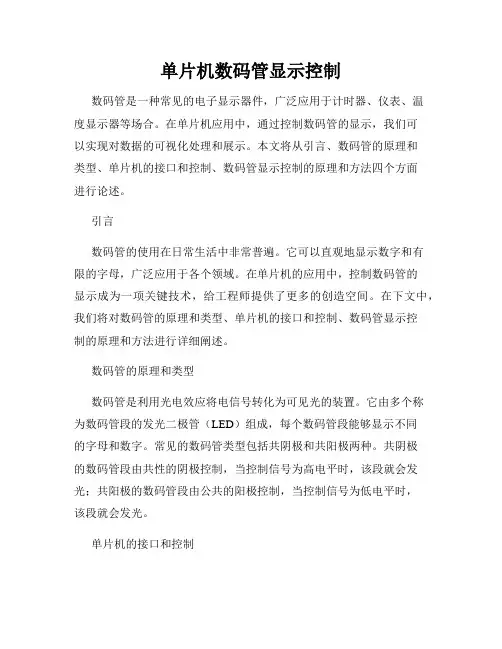

单片机数码管显示控制
单片机数码管显示控制数码管是一种常见的电子显示器件，广泛应用于计时器、仪表、温度显示器等场合。
在单片机应用中，通过控制数码管的显示，我们可以实现对数据的可视化处理和展示。
本文将从引言、数码管的原理和类型、单片机的接口和控制、数码管显示控制的原理和方法四个方面进行论述。
引言数码管的使用在日常生活中非常普遍。
它可以直观地显示数字和有限的字母，广泛应用于各个领域。
在单片机的应用中，控制数码管的显示成为一项关键技术，给工程师提供了更多的创造空间。
在下文中，我们将对数码管的原理和类型、单片机的接口和控制、数码管显示控制的原理和方法进行详细阐述。
数码管的原理和类型数码管是利用光电效应将电信号转化为可见光的装置。
它由多个称为数码管段的发光二极管（LED）组成，每个数码管段能够显示不同的字母和数字。
常见的数码管类型包括共阴极和共阳极两种。
共阴极的数码管段由共性的阴极控制，当控制信号为高电平时，该段就会发光；共阳极的数码管段由公共的阳极控制，当控制信号为低电平时，该段就会发光。
单片机的接口和控制单片机通过IO口来控制数码管，其中IO口可分为输入口和输出口。
在数码管的显示中，控制信号需要通过输出口发出，以控制数码管的显示内容。
此外，还需使用外部电阻来限制电流和保护单片机。
要实现数码管的显示控制，首先需要了解单片机的接口引脚定义和功能，然后根据需要设置相应的输出电平，控制数码管的显示。
数码管显示控制的原理和方法数码管的控制需要根据具体的显示需求来进行编程。
常见的数码管显示控制方法有静态显示和动态显示两种。
静态显示即通过控制信号直接给数码管的各个数码管段提供高或低电平，使其显示所需的数字或字母。
而动态显示则是通过不停地刷新数码管显示内容，通过高频率的交替显示来形成连续的图形。
这种方法在数字钟、计时器等场合使用较多。
总结通过本文的介绍，我们了解了数码管的原理和类型，单片机的接口和控制以及数码管显示控制的原理和方法。
数码管在单片机应用中起到了重要的作用，为工程师提供了更多的创造空间。
实验四 数码管显示控制
实验四数码管显示控制一、实验目的1、熟悉Keil uVision2软件的使用；2、掌握LED数码管显示接口技术；3、理解单片机定时器、中断技术。
二、实验设备及仪器Keil μVision2软件；单片机开发板；PC机一台三、实验原理及内容1、开发板上使用的LED 数码管是四位八段共阴数码管（将公共端COM接地GND），其内部结构原理图，如图4.1所示。
图4.1共阴四位八段LED数码管的原理图图4.1表明共阴四位八段数码管的“位选端”低电平有效，“段选端”高电平有效，即当数码管的位为低电平，且数码管的段为高电平时，相应的段才会被点亮。
实验开发板中LED数码管模块的电路原理图，如图4.2所示。
SP1a~hP0.4~P0.7SP2P0.0~P0.3图4.2 LED数码管模块电路原理图图中，当P1.0“段控制”有效时，P0.0~P0.7分别对应到数码管的a~h段。
当P1.1“位控制”有效时，P0.0~P0.7分别对应到DIG1~DIG8。
训练内容一：轮流点亮数码管来检测数码管是否正常。
参考程序：ORG 00HAJMP MAINMAIN:SETB P1.2;LED流水灯模块锁存器的控制位MOV P0,#0FFH;关闭LED灯CLR P1.2SETB P1.3 ;点阵模块的行控制锁存器MOV P0,#0 ;关闭点阵行CLR P1.3MOV A,#11111110B;数码管“位选信号”初值，低电平有效LOOP:SETB P1.1;数码管位控制锁存器有效MOV P0,ACLR P1.1RL A ;形成新的“位选信号”，为选择下一位数码管做准备SETB P1.0;数码管段控制锁存器有效MOV P0,#0FFH ;数码管的所有段点亮，显示“8”CLR P1.0CALL DELAYSJMP LOOPDELAY:MOV R5,#0;延时子程序D1: MOV R6,#0D2:NOPDJNZ R6,D2DJNZ R5,D1RETEND训练内容二：静态显示，0~9计数。
单片机控制数码管显示
单片机应用技术
一维数组的初始化
一般格式：
数据类型 数组名[常量表达式]＝{初值表} 1.定义时赋初值；int score[5]={1,2,3,4,5}; 2.给一部分元素赋值；int score[5]={1,2}; 3.不对数组全部元素赋值，则全部元素被赋值为0； int score[5]; 4.给全部数组元素赋初值时，可以不指定数组长度； int score[]={1,2,3,4,5};
单片机应用技术
一维数组的查表功能
数组的一个非常有用的功能之一就是查表。表可以事 先计算后装入程序存储器中。 如： unsigned char code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82, 0xf8,0x80,0x90}; //定义数组tab[]，并初始化
单片机应用技术
思考：用单片机系统可控制 LED 可实现信 号灯的不同效果显示，那么能不能用单片 机系统控制LED来实现字符显示呢？
单片机应用技术
学习情境2
数码管显示系统设计
单片机应用技术
【教学目标】
1、终极目标：
制作在数码管上显示任意字符的单片机控制系统。
2、促成目标：
(1) 掌握单片机查表程序的设计方法； (2) 掌握单片机的LED显示接口电路工作原理及其应用； (3) 掌单片机LED显示接口的程序设计方法； (4) 初步掌握单片机应用系统分析和软硬件设计的基本方 法，建立单片机系统设计的基本概念；
39 38 37 36 35 34 33 32 21 22 23 24 25 26 27 28 10 11 12 13 14 15 16 17 2 3 4 5 6 7 8 9 19 1
单片机在led显示控制方面的应用
单片机在led显示控制方面的应用
单片机在LED显示控制方面有很多应用，例如：
1. 数码管显示：通过控制单片机的IO口，可以实现对七段数码管的控制，实现数字或字母的显示；
2. 矩阵LED显示：通过控制IO口和扫描技术，可以实现对矩阵LED的控制，实现图形、字母、数字等复杂的显示；
3. 点阵LED显示：通过控制单片机的IO口和编码技术，可以实现对点阵LED的控制，实现图形、字母、数字等复杂的显示；
4. 模拟LED显示：通过PWM技术，可以实现对模拟LED的亮度控制，实现调光等功能；
5. RGB LED显示：通过控制单片机的IO口和PWM技术，可以实现对RGB LED的控制，实现多种颜色的显示；
6. 数码管时钟显示：通过控制IO口和定时器，可以实现时钟的显示，包括小时、分钟、秒等信息；
7. LED显示屏幕：通过控制IO口和串口通信等技术，可以实现对LED显示屏幕的控制，实现图形、字母、数字等复杂的显示效果；
8. LED矩阵屏幕：通过控制IO口和串口通信等技术，可以实现对LED矩阵屏幕的控制，实现图形、字母、数字等复杂的显示效果。
(单片机实验教学资料)5.数码管动态显示
实验效果上，学生能够通过实际操作掌握数码管动态显示 的方法，提高对单片机的应用能力。在实验过程中，需要 注意避免数码管亮度过高导致视觉疲劳，以及保证程序的 稳定性，避免出现闪烁或乱码现象。
展望
技术发展与新应用
教学改进与新方法
个人能力提升与拓展
随着技术的不断发展，数码管动态显 示技术将会有更多的应用领域。例如 ，在智能家居、物联网等领域中，数 码管动态显示可以作为人机交互界面 ，实现更加直观、高效的信息展示。
或字符。
数码管内部通常有8个LED段， 分别表示数字0-9和字母A-F。
当给某个LED段加上正向电压时， 该段点亮；反之，则熄灭。
动态显示与静态显示的区别
静态显示
每个数码管在某一时刻只显示一 个字符，需要使用多路复用技术 来控制多个数码管。
动态显示
通过轮流点亮不同的数码管，使 多个数码管同时显示不同的字符 ，实现多位显示。
实验结果展示
结果1
数码管成功显示数字或字母，无闪烁 或错位现象。
结果2
数码管显示效果不理想，存在闪烁或 错位现象。
结果分析
分析1
程序编写正确，数码管连接无误，因此数码管能够正确显示数字或字母。
分析2
程序中存在延时函数设置不当或数码管连接存在问题，导致数码管显示效果不 理想。
05
总结与展望
总结
发送控制信号
02
根据需要显示的内容，编写程序代码以向数码管发送相应的控
制信号。
刷新显示
03
在需要动态显示的情况下，编写程序代码以实现数码管的刷新
显示。
数码管驱动程序的编写
确定驱动程序功能
根据实际需求，确定驱动程序应具备的功能，如显示数字、字母 或自定义字符等。
单片机控制数码管显示-10程序
}
void delay(uint k)
{
uint i;
uchar j;
for(i=k;i>0;i--)
for(j=110;j>0;j--);
}
//显示子函数
void display(uchar bai,uchar shi,uchar ge)
{
//显示百位
duan=1;
P0=table[bai];
duan=0;
void main()
{
init();//调用初始化函数，定时器0初始化，中断开启
while(1)
{
if(aa>=20)
{
aa=0;
temp++;
if(temp==100)
{temp=0;}
bai=temp/100;//百位
shi=temp%100/10;//十位
ge=temp%10;//个位
}
display(bai,shi,ge);
{
shi=0;
}
}
}*/
void init()
{
duan=0;
wei=0;
temp=0;
TMOD=0x01;
TH0=(65536-50000)/256; //定时器装初值50ms
TL0=(65536-50000)%256;
EA=1;//开总中断
ET0=1;//开定时器0中断
TR0=1;//启动定时器0；使TR0置位=1，定时器0开始计数；停止时，使TR0=0复位；
//此函数实现对数码管的控制显示个十百位数
#include <reg52.h>
#define uint unsigned int
51单片机用k1到k3控制数码管移位显示
功能：1.按下K1时加1计数并增加显示位，
2.按下K2时减1计数并减少显示位，
3.按下K3时清零。
#include<reg51.h> //头文件
#define uchar unsigned char //把uchar定义为usigned char为后面定义的时候方便
buffer[keycount-1]=keycount;//按下K1时加1计数并增加显示位
break;
case 0xfd: if(keycount>0) buffer[--keycount]=10;//当P1=0xfd时即P1.1=0,即k2按下
break;按下K2时减1计数并减少显示位
case 0xfb: buffer[0]=0;
#define uint unsigned int
uchar code acode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};//其阳极数码管0到9的数字，即为段码
uchar code index[]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};//位码
{
uchar i;
for(i=0;i<8;i++)
{
P0=0xff;//消除对P0口的影响
P0=acode[buffer[i]];//P0口为连接数码管的端口
P2=index[i];//位选
delay(2) main()//主程序
{
uchar i,key1,keycount=0;//定义变量i,key1,keycount
单片机数码管动态显示实验报告
单片机数码管动态显示实验报告单片机数码管动态显示实验报告一、实验目的本实验旨在通过单片机控制数码管的动态显示，掌握单片机的基本操作和数码管显示原理，培养实际动手能力和编程技能。
二、实验原理数码管是一种常用的电子显示器件，通过单片机控制可以实现数字、字母等多种形式的显示。
本实验采用共阴极数码管，通过单片机控制选通哪个LED灯亮，从而在数码管上显示出相应的数字或字母。
三、实验步骤1.硬件搭建首先，将单片机、数码管、电源等硬件连接起来。
注意数码管的引脚与单片机的连接方式，确保正确连接。
2.编程环境设置打开单片机编程软件，如Keil uVision等，配置相应的编译器和调试器选项。
3.编写程序在编程环境中，编写程序以实现数码管的动态显示。
本实验采用C语言进行编程。
程序主要包括初始化、显示函数等。
4.编译程序将编写的程序进行编译，生成可执行文件。
5.调试程序通过调试器对程序进行调试，观察数码管的显示效果是否符合要求。
如有问题，及时修改程序并重新编译和调试。
6.测试结果确保程序运行无误后，对数码管的显示效果进行测试，观察是否达到预期效果。
四、实验结果与分析1.实验结果通过本次实验，我们成功实现了单片机对数码管的动态显示。
在数码管上成功显示了数字和字母，效果良好。
2.结果分析通过本次实验，我们深入了解了单片机的基本操作和数码管显示原理。
同时，我们也学会了如何编写程序、编译和调试程序。
此外，我们还学会了如何解决实验过程中遇到的问题。
这些技能对于后续的电子设计和开发具有重要意义。
五、实验总结与展望1.实验总结本次实验通过单片机控制数码管的动态显示，我们成功掌握了单片机的基本操作和数码管显示原理。
在实验过程中，我们学会了如何编写程序、编译和调试程序。
同时，我们也学会了如何解决实验过程中遇到的问题。
这些技能对于后续的电子设计和开发具有重要意义。
2.实验展望在本次实验的基础上，我们可以进一步探索如何实现更复杂的显示效果，如多位数码管的动态显示、彩色显示等。
单片机实验报告二-数码管显示实验
单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。
最终按照要求实现了单片机控制数码管的计数器。
关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。
本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。
本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。
通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。
二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。
表示不同数字的符号被编码成一个数字码。
七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。
单片机数码管显示
三 LED显示器动态显示及应用实例
1. 动态显示的特点 优点：当显示位数较多时，采用动态显示方式比较节省I/O 口，硬件电路也较静态显示简单。 缺点：其稳定度不如静态显示方式。而且在显示位数较多时 CPU要轮番扫描，占用CPU较多的时间。
}
3.串行静态显示
为了解决静态显示I/O口占用过多的问题 ，可采用串行接口扩展LED数码管的技术。
利用串入并处移位寄存器74LS164可以 实现串行接口的扩展。
注意：74LS164的CLK端每产生一个下降沿， 输出端的数据左移一位。
思考：用下图电路显示1、2的程序 怎样编写？
三 LED显示器动态显示及应用实例
1. 动态显示的特点
动态扫描方法是用一个接口电路把所有数码管的8个笔划段a～ g和dp同名端连在一起,而每一个数码管的公共极COM各自独 立 地受一条I/O线控制。CPU向字段输出口送出字形码时，所 有 数码管接收到相同的字形码。但究竟是哪个数码管亮，则 取 决于COM端，COM端与单片机的I/O口相连接，由单片机输 出位 码到I/O控制何时哪一位数码管亮。
动态扫描用分时的方法轮流控制各个数码管的COM端，使各 个数码管轮流点亮。在轮流点亮数码管的扫描过程中，每位 数码管的点亮时间极为短暂。但由于人的视觉暂留现象及发 光二极管的余辉，给人的印象就是一组稳定的显示数据。
三 LED显示器动态显示及应用实例
2. 应用实例 【例】 采用四位数码管动态扫描显示0、1、2、
int i,j; for(i=0;i<x;i++)
简述单片机控制数码管动态显示的工作原理
简述单片机控制数码管动态显示的工作原理一、概述数码管动态显示是一种常见的技术，它通过单片机控制多个数码管以实现同时显示多路数据。
这种技术广泛应用于各种电子设备中，如数字仪表、电子时钟、智能仪表等。
单片机作为一种低功耗、低成本、高集成度的芯片，成为了实现数码管动态显示的核心器件。
二、工作原理1.硬件连接数码管动态显示通常需要连接多个数码管和单片机。
每个数码管需要一个行驱动器，用于控制数码管的亮灭。
单片机通过串行接口与行驱动器相连，以控制多个数码管的显示。
同时，单片机还需要连接一个时钟电路，以实现定时刷新数码管的数据。
在实际应用中，行驱动器通常采用共阳极接法，而单片机则采用串行数据传输方式与行驱动器进行通信。
此外，为了实现数码管的动态显示，通常还需要连接多个限流电阻和限位电阻等元器件。
2.显示方式数码管动态显示主要有静态显示和动态显示两种方式。
静态显示是指每个数码管轮流显示，实现多路数据的依次显示，但由于需要为每个数码管分配单独的接口，因此适用于数据量较小的场景。
而动态显示则是通过控制数码管的行驱动器轮流导通，实现多个数码管的依次显示，从而适用于数据量较大的场景。
行驱动器通常采用轮流导通的方式控制多个数码管，以达到同时显示多路数据的目的。
3.控制方式单片机通过串行接口向行驱动器发送控制信号，包括数据信号和时钟信号。
数据信号用于传输要显示的数据，时钟信号则用于定时刷新数据。
此外，单片机还可以通过中断控制方式，根据需要实时更新显示内容。
在实际应用中，为了提高刷新速度和显示效果，通常需要优化单片机的处理速度和行驱动器的驱动能力。
此外，单片机还可以通过PWM（脉宽调制）控制行驱动器的电流大小，以实现更好的亮度调节和动态效果。
4.刷新速度数码管动态显示的刷新速度取决于单片机的处理速度和行驱动器的驱动能力。
为了获得更好的显示效果和更长的使用寿命，通常需要较高的刷新速度和适当的行驱动器驱动电流。
此外，可以通过优化软件算法和代码来实现更高的刷新速度和更好的显示效果。
单片机指令的数码管显示学习如何使用单片机指令进行数码管显示
单片机指令的数码管显示学习如何使用单片机指令进行数码管显示在学习如何使用单片机指令进行数码管显示之前，我们首先需要了解什么是单片机和数码管。
一、单片机简介单片机是一种集成电路芯片，具有微处理器、存储器和各种接口电路等功能。
它具有体积小、功耗低、成本低等特点，广泛应用于电子设备、通信设备、汽车电子等领域。
二、数码管简介数码管是一种电子数字显示器件，常用来显示数字信息。
常见的数码管有共阴极数码管和共阳极数码管，其中共阴极数码管的极性是负极大，共阳极数码管的极性是正极大。
接下来，我们将学习如何使用单片机指令控制数码管进行显示。
1. 准备工作首先，我们需要准备以下材料：- 单片机开发板- 数码管（可以根据需要选择共阴极还是共阳极数码管）- 面包板- 连接线2. 硬件连接将数码管的引脚与单片机开发板上的引脚相连接，确保连接稳固。
3. 编写代码使用单片机开发工具（如Keil、Arduino等）编写相应的代码。
下面以Keil例举一个简单的示例。
```#include <reg51.h>sbit digit1 = P2^0;sbit digit2 = P2^1;sbit digit3 = P2^2;sbit digit4 = P2^3;sbit segA = P0^0; // 数码管A段sbit segB = P0^1; // 数码管B段sbit segC = P0^2; // 数码管C段sbit segD = P0^3; // 数码管D段sbit segE = P0^4; // 数码管E段sbit segF = P0^5; // 数码管F段sbit segG = P0^6; // 数码管G段sbit segDP = P0^7; // 数码管小数点段void delay(unsigned int n){unsigned int i, j;for(i = 0; i < n; i++)for(j = 0; j < 120; j++);}void displayDigit(unsigned char digit){switch(digit){case 0:segA = 0; segB = 0; segC = 0; segD = 0; segE = 0; segF = 0; segG = 1; segDP = 1;break;case 1:segA = 1; segB = 0; segC = 0; segD = 1; segE = 1; segF = 1; segG = 1; segDP = 1;break;case 2:segG = 0; segDP = 1;break;case 3:segA = 0; segB = 0; segC = 0; segD = 0; segE = 1; segF = 1; segG = 0; segDP = 1;break;case 4:segA = 1; segB = 0; segC = 0; segD = 1; segE = 1; segF = 0; segG = 0; segDP = 1;break;case 5:segA = 0; segB = 1; segC = 0; segD = 0; segE = 1; segF = 0; segG = 0; segDP = 1;break;case 6:segA = 0; segB = 1; segC = 0; segD = 0; segE = 0; segF = 0; segG = 0; segDP = 1;break;case 7:segG = 1; segDP = 1;break;case 8:segA = 0; segB = 0; segC = 0; segD = 0; segE = 0; segF = 0; segG = 0; segDP = 1;break;case 9:segA = 0; segB = 0; segC = 0; segD = 1; segE = 1; segF = 0; segG = 0; segDP = 1;break;default:break;}}void main(){unsigned char i;while(1){for(i = 0; i < 10; i++){displayDigit(i);delay(1000);}}}```4. 烧写程序将编写好的代码烧写到单片机开发板上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字5 1 0 0 1 0 0 1 0
数字6 1 0 0 0 0 0 1 0
数字7 1 1 1 1 1 0 0 0
数字8 1 0 0 0 0 0 0 0
数字9 1 0 0 1 0 0 0 0
C0H F9H A4H B0H 99H 92H 82H F8H 80H 90H
单片机应用技术
如表2.1所示，由于数码管显示的数字“0～9”的字型码 “0C0H、0F9H、0A4H、0B0H、99H、92H、82H、0F8H、 80H、90H”没有规律可循，只能采用查表的方式来完成我们所需 的要求。在程序设计中可以设计一个变量，每隔一定时间在 “0～9”之间变化，然后按照这个数据去查找段码表，把查到的数 据送到P2口。
9 RST
29 30 31
PSEN ALE EA
1 2 3 4 5 6 7 8
P1.0/T2 P1.1/T2EX P1.2 P1.3 P1.4 P1.5 P1.6 P1.7
AT89C52
P0.0/AD0 P0.1/AD1 P0.2/AD2 P0.3/AD3 P0.4/AD4 P0.5/AD5 P0.6/AD6 P0.7/AD7
查表程序的关键是表格的定义和如何实现查表。
单片机应用技术
定义段码表
unsigned
char
code
tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x9
0}; 查表语句
unsigned char k;
while(1)
{
for(k=0;k<10;k++)
39 38 37 36 35 34 33 32
P2.0/A8 P2.1/A9 P2.2/A10 P2.3/A11 P2.4/A12 P2.5/A13 P2.6/A14 P2.7/A15
21 22 23 24 25 26 27 28
P3.0/RXD P3.1/TXD P3.2/INT0 P3.3/INT1
【项目实践】
单片机应用技术
电源电路 时钟电路 复位电路
单
片
数码管显示电路
机
图2.1 数码管显示系统组成方框图
单片机应用技术
应用软件采用模块化设计方法。该系统软件主 要由主程序、延时子程序等模块组成，系统软件结 构框图如图2.2所示。
延时子程序
主程序
图2.2 系统软件结构框图
单片机应用技术
2.系统工作原理
P3.4/T0 P3.5/T1 P3.6/WR P3.7/RD
10 11 12 13 14 15 16 17
U2
2 3 4 5 6 7 8 9
A0 A1 A2 A3 A4 A5 A6 A7
B0 B1 B2 B3 B4 B5 B6 B7
18 17 16 15 14 13 12 11
19 1
CE AB/BA
➢ /G为低电平有效; ➢ DIR=“1”，信号由 A 向 B 传输。
引出端符号:
➢ A 总线端 ➢ B 总线端 ➢ /G 三态允许端(低电平
有效) ➢ DIR 方向控制端
单片机应用技术
硬件电路
单片机应用技术
C1
20pF
C2
20pF
R1
1k
C3
22uF
X1
CRYSTAL
U1
19 XTAL1 18 XTAL2
{
P2 = tab[k];
// 查表取数
…
单片机应用技术
数组：一种数据类型
C语言的数据类型 基本类型
数据类型
构造类型
单片机应用技术
任务1：
数码管循环显示 0~9
单片机应用技术
【项目实践】 【活动一】总体设计
1.系统组成
本系统功能由硬件和软件两大部份协调完成，硬件部分 主要完成信息的显示；软件主要完成信号的处理及控制功能 等。
本系统的硬件采用模块化设计，以AT89S52单片机为核 心，与数码管接口电路组成控制系统。该系统硬件主要包括 以下几个模块：AT89S52主控模块、数码管显示模块等。其 中AT89S52主要完成外围硬件的控制以及一些运算功能， 数码管显示模块完成字符、数字的显示功能。系统组成方框 图如图2.1所示。
段名称 DP G
F
E
D
C
B
A 对应段 码
对应引 脚
P2.7 P2.6
P2. 5
P2.4 P2.3
P2. 2
P2.1 P2.0
数字0 1 1 0 0 0 0 0 0
数字1 1 1 1 1 1 0 0 1
数字2 1 0 1 0 0 1 0 0
数字3 1 0 1 1 0 0 0 0
数字4 1 0 0 1 1 0 0 1
74HC245
软件设计
单片机应用技术
1.算法设计 对于数码管而言，要想显示数字或字母，首先应
该选中该数码管，然后相应字段被点亮。例如：显示 一个“3”字，那么应当是a亮、b亮、c亮、d亮、e不 亮、f不亮、g亮、dp不亮。那么可以列出数码管显示 数字的段码表如表2.1所示。
单片机应用技术
表2.1 共阳数码管显示数字的段码表
数码管由8个发光二极管构成，可以用来显示数字、 字符等，它在家电及工业控制中有着很广泛的应用，例如 用来显示温度、数量、重量、日期、时间等，具有显示醒 目、直观的有点，如图2.3所示。
图2.3 数码管实物图
【项目实践】
单片机应用技术
图2.4 数码管内部结构图
硬件设计
74LS245
74LS245是8路同相三态双向 数据总线驱动芯片，具有双向 三态功能，既可以输出，也可 以输入数据。
单片机应用技术
思考：用单片机系统可控制LED可实现信 号灯的不同效果显示，那么能不能用单片 机系统控制LED来实现字符显示呢？
单片机应用技术
学习情境2 数码管显示系统设计
【教学目标】
单片机应用技术
1、终极目标：
制作在数码管上显示任意字符的单片机控制系统。
2、促成目标：
(1) 掌握单片机查表程序的设计方法； (2) 掌握单片机的LED显示接口电路工作原理及其应用； (3) 掌单片机LED显示接口的程序设计方法； (4) 初步掌握单片机应用系统分析和软硬件设计的基本方 法，建立单片机系统设计的基本概念；
形码表、键码表等。因为程序一般都是固化在程序存储器（通 常是只读存储器ROM类型）中，因此可以说表格是预先定义在 程序的数据区中，然后和程序一起固化在ROM中的一串常数。
在程序设计中，有时需要预先把非线性数据以表格的形式存 放在存储器中，然后使用程序读出，这种能读出数据表格的程序 就称为查表程序。
