高中物理电学实验专题(经典)

电学实验(经典)

实验设计的基本思路

（一）电学实验中所用到的基本知识

电学实验中，电阻的测量（包括变形如电表阻的测量）、测电源的电动势与电阻是考查频率较高的实验。它们所用到的原理公式为：

Ir U E I

U

R +==

,。 可见，对于电路中电压U 及电流I 的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。

1．电路设计原则：正确地选择仪器和设计电路的问题，解决时应掌握和遵循一些基本的原则，即“安全性”、“方便性”、“精确性”原则，兼顾“误差小”、“仪器少”、“耗电少”等各方面因素综合考虑，灵活运用。

（1）正确性：实验原理所依据的原理应当符合物理学的基本原理。

（2）安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。要注

意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。

（3）方便性：实验应当便于操作，便于读数，便于进行数据处理。

（4）精确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。 2．电学实验仪器的选择：

（1）选择电表：首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般要大于满偏度的1/3），以减少测读误差。 （2）选择滑动变阻器：注意流过滑动变阻器的电流不超过它的额定值，对大阻值的变阻器，如果是滑动头稍有移动，使电流、电压有很大变化的，不宜采用。

（3）应根据实验的基本要求来选择仪器，对于这种情况，只有熟悉实验原理，才能作出恰当的选择。总之，最优选择的原则是：方法误差尽可能小；间接测定值尽可能有较多的有效数字位数，直接测定值的测量使误差尽可能小，且不超过仪表的量程；实现较大围的灵敏调节；在大功率装置（电路）中尽可能节省能量；在小功率电路里，在不超过用电器额定值的前提下，适当提高电流、电压值，以提高测试的准确度。

3．测量电路的选择 1.电流表接法

（1）原理：部分电路的欧姆定律。

（2）电流表外接法，如图所示。适用于测小阻值电阻，即Rx 远小于Rv 时。

误差分析：

V V X V

A V X A V

U R R U R R I R R I I =<+-测真＝

＝

系统误差的原因：电压表V 分流。

R X

（3）电流表接法，如图所示。适用于测大阻值电阻，即Rx 远大于R A 时。

误差分析：

V V A

X A A A

U U U R R R R I I -=+>测真＝

＝

系统误差的原因：电流表A 分压。

（4）、外接法的选用原则

方法一：算临界电阻：0

A V

R R R =

若Rx>R 0，待测电阻为大电阻，用接法 若Rx

方法二：在V R 、A R 均不知的情况下，可采用试触法。如图所示，分别将a 端与b 、c 接触，如果前后两次电流表示数比电压表示数变化明显，说明电压表分流作用大，应采用接法；如果前后两次电压表示数比电流表示数变化明显，说明电流表分压作用大，应采用外接法。

a

V

A

R X

b

R X

A

V

a

b

c

2滑动变阻器的分压、限流接法：

为了改变测量电路（待测电阻）两端的电压（或通过测量电路的电流），常使滑动变阻器与电源连接作为控制电路，滑动变阻器在电路中主要有两种连接方式：限流式，分压式。

如图（甲）为滑动变阻器的限流式接法，X R 为待测电阻。它的接线方式是电源、滑动变阻器与待测电阻三者串联。对待测电阻供电电压的最大调节围是：E R R ER X

X

~ (X R 是待

测电阻，R 是滑动变阻器的总电阻，不计电源阻)。

如图（乙）是滑动变阻器的分压式接法。接线方式是电源与滑动变阻器组成闭合电路，而被测电路与滑动变阻器的一部分电阻并联，该接法对待测电阻供电电压的调节围是：

E ~0（不计电源阻时）。

选取接法的原则：

①要求负载上电压或电流变化围大，且从零开始连续可调，须用分压式接法。 ②负载电阻R x 远大于滑动变阻器总电阻R 时，须用分压式接法，此时若采用限流式接法对电路基本起不到调节作用。

③采用限流电路时，电路中的最小电流（电压）仍超过电流表的量程或超过用电器的额定电流（电压）时，应采用变阻器的分压式接法。

④负载电阻的阻值R x 小于滑动变阻器的总电阻R 或相差不大，并且电压表、电流表示数变化不要求从零开始起调，可用限流式接法。

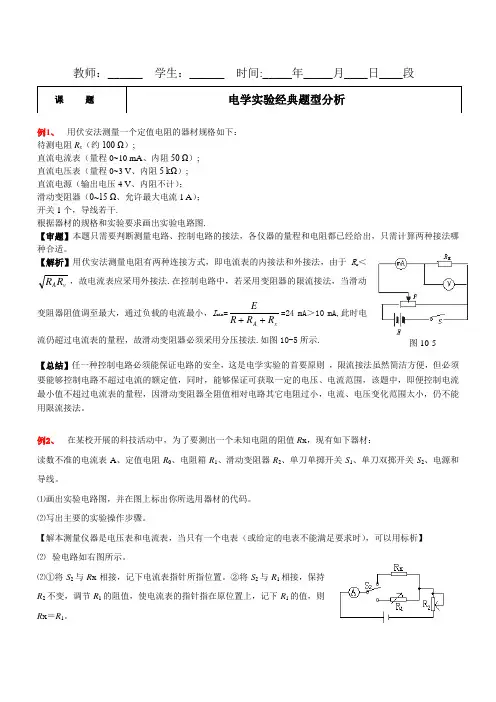

⑤两种电路均可使用时应优先用限流式接法，因为限流电路结构简单，总功率较小。 例1、用伏安法测量一个定值电阻的器材规格如下：待测电阻R x （约100 Ω）;直流电流表（量程0~10 mA 、阻50 Ω）;直流电压表（量程0~3 V 、阻5 k Ω）;直流电源（输出电压

甲

乙

图10-5

4 V 、阻不计）；滑动变阻器（0~1

5 Ω、允许最大电流1 A ）；开关1个，导线若干.根据器材的规格和实验要求画出实验电路图.

【审题】本题只需要判断测量电路、控制电路的接法，各仪器的量程和电阻都已经给出，只需计算两种接法哪种合适。

【解析】用伏安法测量电阻有两种连接方式，即电流表的接法和外接法，由于R x ＜v A R R ，故电流表应采用外接法.在控制电路中，若采用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，I min =

x

A R R R E

++=24 mA ＞10 mA,

此时电流仍超过电流表的量程，故滑动变阻器必须采用分压接法.如图10-5所示.

【总结】任一种控制电路必须能保证电路的安全，这是电学实验的首要原则 ，限流接法虽然简洁方便，但必须要能够控制电路不超过电流的额定值，同时，能够保证可获取一定的电压、电流围，该题中，即便控制电流最小值不超过电流表的量程，因滑动变阻器全阻值相对电路其它电阻过小，电流、电压变化围太小，仍不能用限流接法。

4．实物图的连接：实物图连线应掌握基本方法和注意事项。 ⑴注意事项：

①连接电表应注意量程选用正确，正、负接线柱不要接错。 ②各导线都应接在接线柱上，不应在导线中间出现分叉。

③对于滑动变阻器的连接，要搞清楚接入电路的是哪一部分电阻，在接线时要特别注意不能
