MPP管技术标准

(M P P)电力电缆护套管技术规范MPP电力管采用改性聚丙烯为主要原材料,经加工而成管材。
要求具有较高的热变形温度和低温冲击性能、耐外压、抗拉、管质轻、光滑、磨擦主力小、可热熔焊对接、电气绝缘性优良、长期使用温度一5~70℃,适用于高压输电线电缆排管管材。
电力管物理性能指标序号项目要求1 密度 g/cm³滑动摩擦系数<3拉伸强度(23±2)℃, Mpa拉伸强度(70±2)℃≥ ≥4 熔接拉伸强度(23±2)℃, Mpa ≥5 弯曲强度(23±2)℃,Mpa ≥6 弯曲弹性模量 Mpa 1000-12007 扁平试验(管径的1/2,-5℃)不破裂8 维卡耐热(10N,50℃/h)℃≥1209 不圆度 mm最小允许弯曲半径 m ≤75D11 材料定性改性聚丙烯MPP12 落锤冲击试验(-5℃/8h,R20)D>160,10kg*2mD≤160,6kg*2mD≤125,5kg*2m9/10不破裂2.产品技术要求项目要求环钢度/(KN/m2)SN4 ≥4环钢度/(KN/m2)SN8 ≥8冲击性能(TIR)/%≤10环柔性试样圆滑,无反向弯曲,无破裂,两壁无脱开烘箱试验无气泡,无分层,无开裂蠕变比率≤43.规格所对应环刚度产品名称规格型号-壁厚mm 对应环刚度kN/m2MPP管225-20 ≥28MPP管225-18 ≥26MPP管225-16 ≥24MPP管200-20 ≥30MPP管200-18 ≥28MPP管200-16 ≥25MPP管200-14 ≥22MPP管200-12 ≥20MPP管180-12 ≥18MPP管180-10 ≥16MPP管168-12 ≥20MPP管160-10 ≥18MPP管110-10 ≥22MPP管110-7 ≥19。
MPP顶管、MPP电力电缆保护管施工管理规定

MPP电力非开挖管施工管理规定MPP顶管、MPP电力电缆保护管施工管理规定电力工程在敷设电缆时,由于施工路由、工期等客观因素,经常采取“拉管”、“顶管”等技术进行地下管线施工。
从实际效果看,采用非开悟技术有不影响交通、施工周期短等优点,但由于非开挖技术对于电力企业乃至全国各管线施工部门仍属于新兴技术,没有统一的施工标准和技术规范,加上各区域地理位置不同,地下管线系统错综复杂,因此非开挖施工在安全性和施工管理上存在一些问题。
为便于电力部门规范非开挖施工管理,以电缆转入正常运行后便于维护管理为原则,参照各地电力公司的相关技术文件并征求电力运行部门的意见,撰写了以下管理规定以供参考选用:1、供电单位工程管理部门(以下简称供电部门)在指定供电方案时,电缆敷设如非特殊情况,原则上尽量避免采用非开挖施工。
2、如经现场勘察,确实不能采取明挖施工的(如铁路、河流、繁华路段或其他障碍物等),需要采用非开挖技术,应在供电方案中明确标明(路径及长度)。
二、设计、施工前期从事管线非开挖施工的单位,必须具备相应的设计资质和施工资质,应当严格按照建设工程规划许可证的要求进行设计和施工,否则供电部门不予验收送点;供电部门应提前向客户明确说明,并负责对施工单位资质进行审验。
1、施工单位应向供电部门提供本单位非开挖施工规范或技术标准,并听取供电部门意见,共同确定施工方案。
2、外部工程电力电缆施工前,供电单位工程管理人员应督促客户提前与供电所联系,由供电所组织召集客户、施工单位(委托施工公司)召开电缆敷设非开挖施工协调会议、3、施工单位在召开初步设计、施工图设计审核会之前,应提前一周向供电部门提供工程范围内的相关材料,包括:施工说明书或施工大纲;施工平面图,施工剖面图;各类地下管线资料;地质探测报告;管线工程规划许可证等。
并明确工程项目负责人。
4、供电部门有权对施工设计进行审核和否决。
5、施工单位应对施工质量做出明确承诺,并形成协议性文字,主要包括:施工质量保修期限,因施工质量造成电力故障时应承担的法律责任,保修期内缺陷处理承诺及违诺责任等。
mpp管的主要技术规范mpp电力管MPP电工套管

kN/m2MPP
管
225-20≥28MPP 225-16≥24MPP 200-18≥28MPP
管 管 管
225-18≥26MPP 管 200-20≥30MPP 管
200-16≥25MPP 管
200-14≥22MPP
管
200-12≥20MPP 管
180-12≥18MPP
项目要求环钢度/(KN/m2)SN4≥4 环钢
度/(KN/m2)SN8≥8 冲击性能(TIR)/%
≤10 环柔性试样圆滑,无反向弯曲,无破裂, 两壁无脱开烘箱试验无气泡,无分层,无开裂蠕
变比率≤4
规格所对应环刚度
产品名称规格型号-壁厚 mm 对应环刚度
开学没两天就已经看完了,我非常清楚我是不能质疑父亲的,就算我质疑,他也
管
180-10≥16MPP 管
168-10≥18MPP 管 110-7≥19
168-12≥20MPP
110-10≥22MPP
管
管
1cb0f1ca1 mpp 电力管
MPP 电力管采用改性聚丙烯为主要原材料,
经加工而成管材。要求具有较高的热变形温度和
低温冲击性能、耐外压、抗拉、管质轻、光滑、 磨擦主力小、可热熔焊对接、电气绝缘性优良、
长期使用温度一 5~70℃,适用于高压输电线电
缆排管管材。 产品技术要求来自开学没两天就已经看完了,我非常清楚我是不能质疑父亲的,就算我质疑,他也
MPP顶管、MPP电力电缆保护管施工管理规定

MPP电力非开挖管施工管理规定MPP顶管、MPP电力电缆保护管施工管理规定电力工程在敷设电缆时,由于施工路由、工期等客观因素,经常采取“拉管”、“顶管”等技术进行地下管线施工。
从实际效果看,采用非开悟技术有不影响交通、施工周期短等优点,但由于非开挖技术对于电力企业乃至全国各管线施工部门仍属于新兴技术,没有统一的施工标准和技术规范,加上各区域地理位置不同,地下管线系统错综复杂,因此非开挖施工在安全性和施工管理上存在一些问题。
为便于电力部门规范非开挖施工管理,以电缆转入正常运行后便于维护管理为原则,参照各地电力公司的相关技术文件并征求电力运行部门的意见,撰写了以下管理规定以供参考选用:1、供电单位工程管理部门(以下简称供电部门)在指定供电方案时,电缆敷设如非特殊情况,原则上尽量避免采用非开挖施工。
2、如经现场勘察,确实不能采取明挖施工的(如铁路、河流、繁华路段或其他障碍物等),需要采用非开挖技术,应在供电方案中明确标明(路径及长度)。
二、设计、施工前期从事管线非开挖施工的单位,必须具备相应的设计资质和施工资质,应当严格按照建设工程规划许可证的要求进行设计和施工,否则供电部门不予验收送点;供电部门应提前向客户明确说明,并负责对施工单位资质进行审验。
1、施工单位应向供电部门提供本单位非开挖施工规范或技术标准,并听取供电部门意见,共同确定施工方案。
2、外部工程电力电缆施工前,供电单位工程管理人员应督促客户提前与供电所联系,由供电所组织召集客户、施工单位(委托施工公司)召开电缆敷设非开挖施工协调会议、3、施工单位在召开初步设计、施工图设计审核会之前,应提前一周向供电部门提供工程范围内的相关材料,包括:施工说明书或施工大纲;施工平面图,施工剖面图;各类地下管线资料;地质探测报告;管线工程规划许可证等。
并明确工程项目负责人。
4、供电部门有权对施工设计进行审核和否决。
5、施工单位应对施工质量做出明确承诺,并形成协议性文字,主要包括:施工质量保修期限,因施工质量造成电力故障时应承担的法律责任,保修期内缺陷处理承诺及违诺责任等。

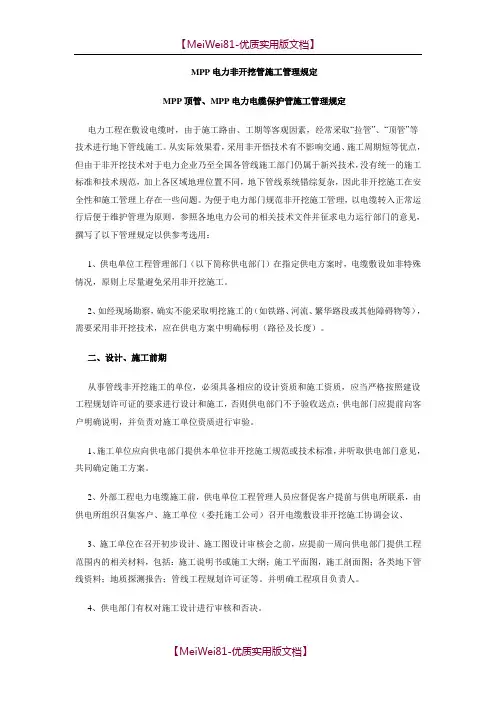

【8A版】MPP顶管、MPP电力电缆保护管施工管理规定

MPP电力非开挖管施工管理规定MPP顶管、MPP电力电缆保护管施工管理规定电力工程在敷设电缆时,由于施工路由、工期等客观因素,经常采取“拉管”、“顶管”等技术进行地下管线施工。
从实际效果看,采用非开悟技术有不影响交通、施工周期短等优点,但由于非开挖技术对于电力企业乃至全国各管线施工部门仍属于新兴技术,没有统一的施工标准和技术规范,加上各区域地理位置不同,地下管线系统错综复杂,因此非开挖施工在安全性和施工管理上存在一些问题。
为便于电力部门规范非开挖施工管理,以电缆转入正常运行后便于维护管理为原则,参照各地电力公司的相关技术文件并征求电力运行部门的意见,撰写了以下管理规定以供参考选用:1、供电单位工程管理部门(以下简称供电部门)在指定供电方案时,电缆敷设如非特殊情况,原则上尽量避免采用非开挖施工。
2、如经现场勘察,确实不能采取明挖施工的(如铁路、河流、繁华路段或其他障碍物等),需要采用非开挖技术,应在供电方案中明确标明(路径及长度)。
二、设计、施工前期从事管线非开挖施工的单位,必须具备相应的设计资质和施工资质,应当严格按照建设工程规划许可证的要求进行设计和施工,否则供电部门不予验收送点;供电部门应提前向客户明确说明,并负责对施工单位资质进行审验。
1、施工单位应向供电部门提供本单位非开挖施工规范或技术标准,并听取供电部门意见,共同确定施工方案。
2、外部工程电力电缆施工前,供电单位工程管理人员应督促客户提前与供电所联系,由供电所组织召集客户、施工单位(委托施工公司)召开电缆敷设非开挖施工协调会议、3、施工单位在召开初步设计、施工图设计审核会之前,应提前一周向供电部门提供工程范围内的相关材料,包括:施工说明书或施工大纲;施工平面图,施工剖面图;各类地下管线资料;地质探测报告;管线工程规划许可证等。
并明确工程项目负责人。
4、供电部门有权对施工设计进行审核和否决。
5、施工单位应对施工质量做出明确承诺,并形成协议性文字,主要包括:施工质量保修期限,因施工质量造成电力故障时应承担的法律责任,保修期内缺陷处理承诺及违诺责任等。
固定技术规范-电缆保护管,MPP

电缆保护管,MPP一、总则1.本技术规用于工程所需的非开挖用MPP改性聚丙烯塑料电缆导管的订货技术条件。
2.本技术条件书提出了最低限度的技术要求,但未对一切技术细节作出规定,也未充分引述有关标准和规的条文,供方应提供符合本技术条件书和现在最新的国家标准的优质产品。
3.本技术条件书所用的标准如与供方所执行的标准不一致时,按较高标准执行。
4.在合同签定后,我方有权因规、标准等发生变化单方面提出补充要求。
5.投标人应提供所投标产品的试验报告;应完整提供原始报告中所有的试验数据及分项容并填写附表中的相关容;且此类报告应为国家认可的检验中心出具的“检验报告”。
二、环境条件1.安装地点:2.不具备开挖条件的公路、城市道路和过街通道3.海拔不超过1000m4.环境温度不高于+40℃,不低于-20℃,土壤最高温度28℃5.土壤热阻系数:1.2℃m/W6.地震烈度7度三、产品技术规(一)、电力电缆护套管(MPP)技术规1 规性引用文件GB/T1033 塑料密度和相对密度试验方法GB/T8804.3 塑料拉伸性能试验方法GB/T1633 热塑性塑料维卡软化稳定(VST)测定GB/T2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T2918 塑料试样状态调节的试验的标准环境GB/T3960 塑料滑动摩擦磨损试验方法GB/T8806 塑料管材尺寸测量方法GB/T9341 塑料弯曲性能试验方法GB/T9647 热塑性塑料管材环刚度的测定GB/T12670 聚丙烯(PP)树脂DL/T802.1 电力电缆用导管技术条件第1部分:总则DL/T802.7 电力电缆用导管技术条件第7部分:非开挖用改性聚丙烯塑料电缆导管2型号规格及标记2.1 规格1)管材规格表示如下Φ(公称径)×(壁厚)×(长度)(环刚度)2) 公称径:与径相关的公称尺寸,单位为mm。
3) 壁厚:导管任一点的壁厚,单位为mm。
电力、通讯等MPP管技术标准

2
滑动摩擦系数
<0.35
3
拉伸强度(23±2)℃,Mpa
拉伸强度(70±2)℃
≥24.0
≥18.0
4
熔接拉伸强度(23±2)℃,Mpa
≥21.6
5
弯曲强度(23±2)℃,Mpa
≥37.0
6
弯曲弹性模量Mpa
1000-1200
7
扁平试验(管径的1/2,-5℃)
不破裂
8
维卡耐热(10N,50℃/h)℃
≥28
MPP管
200-16
≥2500-12
≥20
MPP管
180-12
≥18
MPP管
180-10
≥16
MPP管
168-12
≥20
MPP管
160-10
≥18
MPP管
110-10
≥22
MPP管
110-7
≥19
≥120
9
不圆度mm
3.6-5.0
10
最小允许弯曲半径m
≤75D
11
材料定性
改性聚丙烯MPP
12
落锤冲击试验(-5℃/8h,R20)
D>160,10kg*2m
D≤160,6kg*2m
D≤125,5kg*2m
9/10不破裂
2.产品技术要求
项目
要求
环钢度/(KN/m2)SN4
≥4
环钢度/(KN/m2)SN8
(MPP)电力电缆护套管技术规范
MPP电力管采用改性聚丙烯为主要原材料,经加工而成管材。要求具有较高的热变形温度和低温冲击性能、耐外压、抗拉、管质轻、光滑、磨擦主力小、可热熔焊对接、电气绝缘性优良、长期使用温度一5~70℃,适用于高压输电线电缆排管管材。
MPP管电缆保护管技术规范

技术规范
MPP 电缆保护管技术规范书
1 总则
1.1 本技术条件仅适用于电力电缆用 MPP 改性聚丙烯保护管的招标和订货。 1.2 本技术条件的内容包括遵循的标准、电缆保护管的制造技术要求、试验项目和方法、验 收规则、包装与标志以及买方提出使用、运行条件;向买方提供填写电缆保护管的制造工艺 特点、原材料、结构和性能参数的项目清单和相关资料等技术文件。 1.3 本技术条件适用于以改性聚丙烯为主要原料,加入必要的添加剂,经挤出成型的套管。 投标人提供的投标文件中需包含各种原材料性能及符合此次招标的 MPP 管的物理力学能,并 提供相类似管子的检测检验报告。 1.4 货物通过省级供电公司或省级科学技术委员会及以上的机构组织的技术鉴定。
平放置在试验机的上下平板之间,以(10±2)mm/min 的速度压缩试样,加荷至试样垂直方 向的变形量为试样原平均内径的 50%时立即卸荷,观察试样是否出现裂缝或破裂。 6.5.6 拉伸强度和断裂伸长率
按 GB/T 8804.3 的规定进行测定。 6.5.7 落锤冲击
依据 DL/T 802.7-2010 第 5.6 条执行。 6.5.9 弹性模量和弯曲强度
3 使用条件
3.1 环境温度:-40℃~+45℃; 3.2 最大日温差:25℃; 3.3 地震:7 度,地面水平加速度 0.2g,垂直加速度 0.1g,两种加速度同时作用,g 为地心引力加速度; 3.4 日照:0.1W/cm(相应风速 0.6 米/秒); 3.5 土壤酸碱度:6≤PH≤9; 3.6 敷设条件:埋地用; 3.7 环境条件:保护管可长期浸泡在城市污水中,能承受油渍腐蚀。
1
套
相抱箍
料
铝合金 材料
2500 截面电缆单
MPP管技术标准

MPP管
200-16
≥25
MPP管
200-14
≥22
MPP管
200-12
≥20
MPP管
180-12
≥18
MPP管
180-10
≥16
MPP管
168-12
≥20
MPP管
160-10
≥18
MPP管
110-10
≥22
MPP管
110-7
≥19
≥8
冲击性能(TIR)/%
≤10
Байду номын сангаас环柔性
试样圆滑,无反向弯曲,无破裂,两壁无脱开
烘箱试验
无气泡,无分层,无开裂
蠕变比率
≤4
3.规格所对应环刚度
产品名称
规格型号-壁厚mm
对应环刚度kN/m2
MPP管
225-20
≥28
MPP管
225-18
≥26
MPP管
225-16
≥24
MPP管
200-20
≥30
MPP管
200-18
0.91-0.96
2
滑动摩擦系数
<0.35
3
拉伸强度(23±2)℃,Mpa
拉伸强度(70±2)℃
≥24.0
≥18.0
4
熔接拉伸强度(23±2)℃,Mpa
≥21.6
5
弯曲强度(23±2)℃,Mpa
≥37.0
6
弯曲弹性模量Mpa
1000-1200
7
扁平试验(管径的1/2,-5℃)
不破裂
8
维卡耐热(10N,50℃/h)℃
≥120
9
不圆度mm
MPP顶管、MPP电力电缆保护管施工管理规定

MPP电力非开挖管施工管理规定MPP顶管、MPP电力电缆保护管施工管理规定电力工程在敷设电缆时,由于施工路由、工期等客观因素,经常采取“拉管”、“顶管”等技术进行地下管线施工.从实际效果看,采用非开悟技术有不影响交通、施工周期短等优点,但由于非开挖技术对于电力企业乃至全国各管线施工部门仍属于新兴技术,没有统一的施工标准和技术规范,加上各区域地理位置不同,地下管线系统错综复杂,因此非开挖施工在安全性和施工管理上存在一些问题。
为便于电力部门规范非开挖施工管理,以电缆转入正常运行后便于维护管理为原则,参照各地电力公司的相关技术文件并征求电力运行部门的意见,撰写了以下管理规定以供参考选用:1、供电单位工程管理部门(以下简称供电部门)在指定供电方案时,电缆敷设如非特殊情况,原则上尽量避免采用非开挖施工。
2、如经现场勘察,确实不能采取明挖施工的(如铁路、河流、繁华路段或其他障碍物等),需要采用非开挖技术,应在供电方案中明确标明(路径及长度)。
二、设计、施工前期从事管线非开挖施工的单位,必须具备相应的设计资质和施工资质,应当严格按照建设工程规划许可证的要求进行设计和施工,否则供电部门不予验收送点;供电部门应提前向客户明确说明,并负责对施工单位资质进行审验.1、施工单位应向供电部门提供本单位非开挖施工规范或技术标准,并听取供电部门意见,共同确定施工方案。
2、外部工程电力电缆施工前,供电单位工程管理人员应督促客户提前与供电所联系,由供电所组织召集客户、施工单位(委托施工公司)召开电缆敷设非开挖施工协调会议、3、施工单位在召开初步设计、施工图设计审核会之前,应提前一周向供电部门提供工程范围内的相关材料,包括:施工说明书或施工大纲;施工平面图,施工剖面图;各类地下管线资料;地质探测报告;管线工程规划许可证等.并明确工程项目负责人。
4、供电部门有权对施工设计进行审核和否决.5、施工单位应对施工质量做出明确承诺,并形成协议性文字,主要包括:施工质量保修期限,因施工质量造成电力故障时应承担的法律责任,保修期内缺陷处理承诺及违诺责任等。
MPP管技术标准

MPP管技术标准(M P P)电力电缆护套管技术规范MPP电力管采用改性聚丙烯为主要原材料,经加工而成管材。
要求具有较高的热变形温度和低温冲击性能、耐外压、抗拉、管质轻、光滑、磨擦主力小、可热熔焊对接、电气绝缘性优良、长期使用温度一5~70℃,适用于高压输电线电缆排管管材。
电力管物理性能指标序号项目要求1 密度g/cm³滑动摩擦系数<3拉伸强度(23±2)℃, Mpa拉伸强度(70±2)℃≥≥4 熔接拉伸强度(23±2)℃,Mpa ≥5 弯曲强度(23±2)℃,Mpa ≥6 弯曲弹性模量 Mpa 1000-12007 扁平试验(管径的1/2,-5℃)不破裂8 维卡耐热(10N,50℃/h)℃≥1209 不圆度 mm最小允许弯曲半径m ≤75D11 材料定性改性聚丙烯MPP12 落锤冲击试验(-5℃/8h,R20)D>160,10kg*2mD≤160,6kg*2mD≤125,5kg*2m9/10不破裂2.产品技术要求项目要求环钢度/(KN/m2)SN4 ≥4环钢度/(KN/m2)SN8 ≥8冲击性能(TIR)/%≤10环柔性试样圆滑,无反向弯曲,无破裂,两壁无脱开烘箱试验无气泡,无分层,无开裂蠕变比率≤43.规格所对应环刚度产品名称规格型号-壁厚mm 对应环刚度kN/m2MPP管225-20 ≥28MPP管225-18 ≥26MPP管225-16 ≥24MPP管200-20 ≥30MPP管200-18 ≥28MPP管200-16 ≥25MPP管200-14 ≥22MPP管200-12 ≥20MPP管180-12 ≥18MPP管180-10 ≥16MPP管168-12 ≥20MPP管160-10 ≥18MPP管110-10 ≥22MPP管110-7 ≥19。
mpp管技术标准

( MPP)电力电缆护套管技术规范MPP电力管采纳改性聚丙烯为主要原资料,经加工而成管材。
要求拥有较高的热变形温度和低温冲击性能、耐外压、抗拉、管质轻、圆滑、磨擦主力小、可热熔焊对接、电气绝缘性优秀、长久使用温度一 5~70℃,合用于高压输电线电缆排管管材。
1.MPP电力管物理性能指标序号项目要求1密度 g/cm³2滑动摩擦系数<0.35拉伸强度( 23±2)℃ , Mpa≥24.03拉伸强度( 70±2)℃≥18.04熔接拉伸强度( 23±2)℃, Mpa≥21.65曲折强度( 23±2)℃ , Mpa≥37.06曲折弹性模量 Mpa1000-12007扁平试验(管径的 1/2 ,- 5℃)不破碎8维卡耐热( 10N,50℃/h )℃≥1209不圆度 mm10最小同意曲折半径m≤75D11资料定性改性聚丙烯MPP落锤冲击试验( - 5℃/8h , R20)D> 160,10kg*2m129/10 不破碎D≤160,6kg*2mD≤125,5kg*2m2.产品技术要求项目要求环钢度/ (KN/m2)SN4≥4环钢度/ (KN/m2)SN8≥8冲击性能 (TIR) /%≤10环柔性试样圆滑,无反向曲折,无破碎,两壁无脱开烘箱试验无气泡,无分层,无开裂蠕变比率≤43.规格所对应环刚度产品名称规格型号 - 壁厚 mm对应环刚度kN/m2MPP管225-20≥28MPP管225-18≥26MPP管225-16≥24MPP管200-20≥30MPP管200-18≥28MPP管200-16≥25MPP管200-14≥22MPP管200-12≥20 MPP管180-12≥18 MPP管180-10≥16 MPP管168-12≥20 MPP管160-10≥18 MPP管110-10≥22 MPP管110-7≥19。
固定技术规范-电缆保护管,MPP资料

电缆保护管,MPP一、总则1.本技术规范用于工程所需的非开挖用MPP改性聚丙烯塑料电缆导管的订货技术条件。
2.本技术条件书提出了最低限度的技术要求,但未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本技术条件书和现在最新的国家标准的优质产品。
3.本技术条件书所用的标准如与供方所执行的标准不一致时,按较高标准执行。
4.在合同签定后,我方有权因规范、标准等发生变化单方面提出补充要求。
5.投标人应提供所投标产品的试验报告;应完整提供原始报告中所有的试验数据及分项内容并填写附表中的相关内容;且此类报告应为国家认可的检验中心出具的“检验报告”。
二、环境条件1.安装地点:2.不具备开挖条件的公路、城市道路和过街通道3.海拔不超过1000m4.环境温度不高于+40℃,不低于-20℃,土壤最高温度28℃5.土壤热阻系数:1.2℃m/W6.地震烈度7度三、产品技术规范(一)、电力电缆护套管(MPP)技术规范1 规范性引用文件GB/T1033 塑料密度和相对密度试验方法GB/T8804.3 塑料拉伸性能试验方法GB/T1633 热塑性塑料维卡软化稳定(VST)测定GB/T2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T2918 塑料试样状态调节的试验的标准环境GB/T3960 塑料滑动摩擦磨损试验方法GB/T8806 塑料管材尺寸测量方法GB/T9341 塑料弯曲性能试验方法GB/T9647 热塑性塑料管材环刚度的测定GB/T12670 聚丙烯(PP)树脂DL/T802.1 电力电缆用导管技术条件第1部分:总则DL/T802.7电力电缆用导管技术条件第7部分:非开挖用改性聚丙烯塑料电缆导管2型号规格及标记2.1 规格1)管材规格表示如下Φ(公称内径)×(壁厚)×(长度)(环刚度)2) 公称内径:与内径相关的公称尺寸,单位为mm。
3) 壁厚:导管任一点的壁厚,单位为mm。
MPP管技术标准

11
材料定性
改性聚丙烯MPP
12
落锤冲击试验(-5℃/8h,R20)
D>160,10kg*2m
D≤160,6kg*2m
D≤125,5kg*2m
9/10不破裂
2.产品技术要求
项目
要求
环钢度/(KN/m2)SN4
≥4
环钢度/(KN/m2)SN8
≥8
冲击性能(TIR)/%
≤10
环柔性
试样圆滑,无反向弯曲,无破裂,两壁无脱开
(MPP)电力电缆护套管技术规范
MPP电力管采用改性聚丙烯为主要原材料,经加工而成管材。要求具有较高的热变形温度和低温冲击性能、耐外压、抗拉、管质轻、光滑、磨擦主力小、可热熔焊对接、电气绝缘性优良、长期使用温度一5~70℃,适用于高压输电线电缆排管管材。
电力管物理性能指标
序号
项 目
要 求
1
密度 g/cm³
烘箱试验
无气泡,无分层,无开裂
蠕变比率
≤4
3.规格所对应环刚度
产品名称
规格型号-壁厚mm
对应环刚度kN/m2
MPP管
225-20
≥28
MPP管
225-18
≥26
MPP管
225-16
≥24
MPP管
200-20
≥30
MPP管
200-18
≥28
MPP管
200-16
≥25
MPP管
200-14
≥22
MPP管
200-12
≥20
MPP管
180-12
≥18
MPP管
180-10
≥16
MPP管
MPP管技术标准

MPP电力管采用改性聚丙烯为主要原材料,经加工而成管材。要求具有较高的热变形温度和低温冲击性能、耐外压、抗拉、管质轻、光滑、磨擦主力小、可热熔焊对接、电气绝缘性优良、长期使用温度一5~70℃,适用于高压输电线电缆排管管材。
1.MPP电力管物理性能指标
序号
项 目
要 求
1
≥4
环钢度/(KN/m2)SN8
≥8
冲击性能(TIR)/%
≤10
环柔性
试样圆滑,无反向弯曲,无破裂,两壁无脱开
烘箱试验
无气泡,无分层,无开裂
蠕变比率
≤4
3.规格所对应环刚度
产品名称
规格型号-壁厚mm
对应环刚度kN/m2
MPP管
225-20
≥28
MPP管
225-18
≥26
MPP管
225-16
≥24
MPP管
不破裂
8
维卡耐热(10N,50℃5.0
10
最小允许弯曲半径 m
≤75D
11
材料定性
改性聚丙烯MPP
12
落锤冲击试验(-5℃/8h,R20)
D>160,10kg*2m
D≤160,6kg*2m
D≤125,5kg*2m
9/10不破裂
2.产品技术要求
项目
要求
环钢度/(KN/m2)SN4
200-20
≥30
MPP管
200-18
≥28
MPP管
200-16
≥25
MPP管
200-14
≥22
MPP管
200-12
≥20
MPP管
180-12
≥18
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
固定技术规范-电缆保护管-MPP电缆保护管,MPP一、总则1.本技术规范用于工程所需的非开挖用MPP改性聚丙烯塑料电缆导管的订货技术条件。
2.本技术条件书提出了最低限度的技术要求,但未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本技术条件书和现在最新的国家标准的优质产品。
3.本技术条件书所用的标准如与供方所执行的标准不一致时,按较高标准执行。
4.在合同签定后,我方有权因规范、标准等发生变化单方面提出补充要求。
5.投标人应提供所投标产品的试验报告;应完整提供原始报告中所有的试验数据及分项内容并填写附表中的相关内容;且此类报告应为国家认可的检验中心出具的“检验报告” 。
二、环境条件1.安装地点:2.不具备开挖条件的公路、城市道路和过街通道3.海拔不超过1000m4.环境温度不高于+40℃,不低于-20 ℃,土壤最高温度28℃5.土壤热阻系数:1.2 ℃m/W6.地震烈度7 度三、产品技术规范(一)、电力电缆护套管(MPP )技术规范1规范性引用文件GB/T1033 塑料密度和相对密度试验方法GB/T8804.3 塑料拉伸性能试验方法GB/T1633 热塑性塑料维卡软化稳定(VST )测定GB/T2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T2918 塑料试样状态调节的试验的标准环境GB/T3960 塑料滑动摩擦磨损试验方法GB/T8806 塑料管材尺寸测量方法GB/T9341 塑料弯曲性能试验方法GB/T9647 热塑性塑料管材环刚度的测定GB/T12670 聚丙烯(PP)树脂DL/T802.1 电力电缆用导管技术条件第1 部分:总则DL/T802.7 电力电缆用导管技术条件第7 部分:非开挖用改性聚丙烯塑料电缆导管2型号规格及标记2.1规格1)管材规格表示如下Φ(公称内径)×(壁厚)×(长度)(环刚度)2)公称内径:与内径相关的公称尺寸,单位为mm。
3)壁厚:导管任一点的壁厚,单位为mm 。
4)环刚度:电缆导管的环刚度等级(3% ),单位为kN/m2 。
2.2导管的型号、标记应符合DL/T 802.7 的规定。
导管的规格见表1。
表1 导管的规格mm2.3技术要求2.3.1原材料:1)改性聚丙烯塑料电缆导管所用材料应以聚丙烯树脂为主,提高寿命所必需的稳定剂以及有利于提高导管力学及加工性能的添加剂等而形成的一种稳定的复合材料,添加剂应分散均匀,复合材料中不允许加入增塑剂。
2)聚丙烯(PP)树脂应符合GB/T12670的规定,其它聚烯烃及稳定剂、添加剂等应符合相应的国家标准或行业标准的规定。
2.3.2外观、尺寸1)颜色:一般为桔红色,其它颜色可根据供需双方合同执行。
2)外观质量:管材内外壁应光滑平整,不允许有气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷、杂质、分解变色线以及颜色不均等缺陷,管端面应切割平整并与管轴线垂直,端面应平滑,无毛刺。
3)尺寸要求管材长度一般为6000 或9000mm,也可由供需双方商定。
尺寸偏差应符合DL/T802.1 的要求;导管的弯曲度应不大于公称长度的1%。
2.3.3导管的连接方式采用热熔对接方式连接。
2.3.4结构、材料性能1)环刚度:适用于改性聚丙烯塑料电缆导管,其环刚度等级见表2。
表2 导管的环刚度等级2)压扁试验:加荷至试样垂直方向变形量为原内径50% 时,试样不应出现裂纹或破裂。
2.3.5落锤冲击:按表3 的试验,试样不应出现裂缝或破裂。
冲击锤头要求:锤头球面曲率半径为50mm,冲头柱直径为90mm 。
表3 落锤冲击试验2.3.6 电缆导管的其它技术性能应符合表4 的规定表4 其它技术性能3试验方法3.1试样预处理按GB/T 2918-1998 规定,温度(23± 2)℃,相对湿度(50±10)%,试样预处理不少于4h。
3.2外观、尺寸、测量3.2.1外观目测导管的内、外表面和两端面3.2.2内径用精度为0.02mm的游标卡尺在导管两端垂直对称位置各测量2 点。
3.2.3壁厚用精度为0.02mm的游标卡尺分别在导管两端垂直对称位置各测量4 点,取平均值。
3.2.4长度用精度为1mm的钢卷尺进行测量。
3.2.5弯曲度采用拉线方法测量,沿中心轴线方向紧贴导管两端部表面拉紧拉线,用精度为0.5mm的钢直尺测量管体中部与拉线的最大缝隙。
3.3密度按GB/T 1033.1 中方法A 试验。
3.4环刚度(3%)(80℃)从导管上取长度(300±10)10mm 管段试样,试样两端应切割平整并与轴线垂直,按DL/T802.1 的规定试验。
3.4压扁试验从导管承口以外部位取长度(300± 10)mm 的管段试样,试样两端应切割平整并与轴线垂直。
将试样水平放置在试验机的上下平板之间,以(10± 2)mm/min 的速度压缩试样,加荷至试样垂直方向变形量为试样原内径的50% 时立即卸荷,观察试样是否出现裂缝或破裂。
3.5落锤冲击3.5.1从导管上取长度(200±10)mm的管段试样,置于温度(-5 ± 1)o C 下保湿至少8h。
3.5.2取出试样进行试验,按表3 落锤冲击试验的规定,每个试样各冲击一次,冲击试验应在试样从冷冻箱中取出后30s 内完成,观察冲击后的试样是否出现裂缝或破裂。
3.6维卡软化按GB/T 1633 规定试验。
3.7拉伸强度按GB/T 8804.3 规定试验。
3.8断裂伸长率按GB/T 8804.3 规定试验。
3.9弯曲强度按GB/T 9341 规定试验。
四、标志、包装、堆放和出厂合格证4.1 标志导管外表面应有明显标志,标志的大小应适当,在堆放、运输、装卸和正常安装中字迹仍应保持清楚。
产品标志应包括下列内容:a)产品生产执行的标准编号。
b)产品名称、类别、型号规格。
c)原材料类型。
d)生产厂名称(或商标)、地址、生产日期(或批号)。
e)小心轻放、严禁抛掷。
4.2包装导管出厂前应妥善包装,加以保护,以防止碰撞损坏。
4.3堆放a)产品应按类别、型号规格及生产日期分开堆放整齐,产品堆放场地应平整,可采用分层交叉堆放,承口部位应交错防止,防止挤压变形。
底部用垫木、管枕间距应在1m 以下,导管堆放高度不宜超过2m。
b)电缆导管宜室内存放,堆放处应远离火源,如确需露天堆放时必须有遮盖活其他防护措施,露天堆放的存放期不超过12 个月。
4.4出厂合格证发货时须将出厂合格证随货送达用户,同时应提供产品使用说明书以及用户特殊要求的性能指标,产品出厂合格证应包括下列内容:a)产品生产执行的标准及编号。
b)产品名称、类别、型号规格。
c)生产厂名称(或商标)、地址及生产日期(或批号)。
d)产品数量、批量编号。
e)产品性能检验结果(包括所使用的原材料)。
f)生产厂质量检验部门与专职检验员签章。
g)装卸、运输、施工及安装等注意事项。
五、管道成品检验a)买方认为如有必要,管道型式试验由买方指定的单位承担,费用由卖方负担。
b)管道运抵现场后,若有必要,买方将按总盘数的1%~3%对货物抽样检验。
抽样前七天通知卖方,若卖方不参加或未按时到达,买方抽样检验的结果,卖方应认可。
如抽样检验合格,费用由买方承担。
如第一次抽样检验不合格,则进行第二次加倍抽样检验,如不合格则将拒收此批货物,且无论检验合格与否卖方将承担全部检验费用。
具体检验参照本技术条件及有关标准执行。
六、工厂检验及监造a)卖方应在工厂生产开始前7 天用信件或电传通知买方。
买方将派出监造工程师或代表到生产厂家为货物生产进行监造和为检验做监证。
b)买方的代表自始至终应有权进入制造产品的工厂和地方,卖方应向买方代表提供充分的方便,以使其不受限制地检查卖方所必须进行的检验和在生产过程中进行质量监造。
买方的检查和监造并不代替或减轻卖方对检验结果和生产质量而负担的责任。
c)在产品制造过程的开始和各阶段之前,卖方应随时向买方进行报告以便能安排检验。
d)除非买方用书面通知免予检验,则不应有从制造厂发出未经检查和检验的货物,在任何情况下都只能在圆满地完成本规范书中所规定的全部检验之后,才能发运这些货物。
七、技术服务卖方应提供必要的现场服务。
卖方在工程现场的服务人员称为卖方的现场代表。
在产品进行现场安装前,卖方应提供现场代表名单、资质,供买方认可。
卖方应在生产前就现场供货具体事宜与买方或施工单位进行有效沟通。
卖方的现场代表应具备相应的资质和经验,以督导安装、负责调试、投运等其他各方面,并对施工质量负责。
卖方应指定一名本工程的现场首席代表,其作为卖方的全权代表应具有整个工程的代表权和决定权,买方与首席代表的一切联系均应视为是与卖方的直接联系。
在现场安装调试及验收期间,应有至少一名现场代表留在现场。
在买方认为现场代表的服务不能满足工程需要时,可取消对其资质的认可,卖方应及时提出替代的现场代表供买方认可,卖方承担由此引起的一切费用。
因下列原因而使现场服务的时间和人员数量增加,所引起的一切费用由卖方承担。
1) 产品质量原因;2) 现场代表的健康原因;3)卖方自行要求增加人日数。
9。
