CT电流互感器伏安特性的原理
CT伏安特性测试仪的原理是什么？应该怎样去使用？
CT伏安特性测试仪的原理是什么？应该怎样去使用？伏安特性测试仪专为继电保护专业测试电流互感器伏安特性，变比测试和极性判别而设计。
它也可以用作变压器极性判别测试。
是一种具有较高性价比的多功能测试仪器。
伏安特性曲线的测量原理及接线方式与单机的测量基本一致。
连接好之后，点击“开始测试”以启动您的测试。
在这种情况下，器件根据电压、电流、步进等参数，对电压、电流、步进进行自动检测。
在测量的过程中，电压、电流均会自动显示，并自动绘制伏安特性曲线。
您可以在任何时候通过点击“停止测试”来终止您的测试。
伏安特性测试仪CT伏安特性综合测试仪产品特点有：一、安全可靠：国内MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
注：其它同类产品的工作电源和功率电源都是独立的输入方式，而且需要采用三相AC380V双火线输入才能满足实验要求，这样会带来很大的安全隐患，很可能会导致使用人员触电甚至伤亡等事故。
二、CT伏安特性综合测试仪符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
三、输出容量大：单机220V输入时最大电压输出0-2500V，单机最大电流输出0-400A。
四、功能齐全：可检测CT的稳态/暂态特性：伏安特性、自动计算拐点、变比、极性、5%和10%误差曲线、退磁、一次通流、角差比差等项目，轻松实现一机多用。
五、接线方式简单：采用单电源输入端口；仅有8个测试端口就可完成CT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；六、变频CT伏安特性综合测试仪操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。
七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。
(完整版)电流互感器伏安特性试验

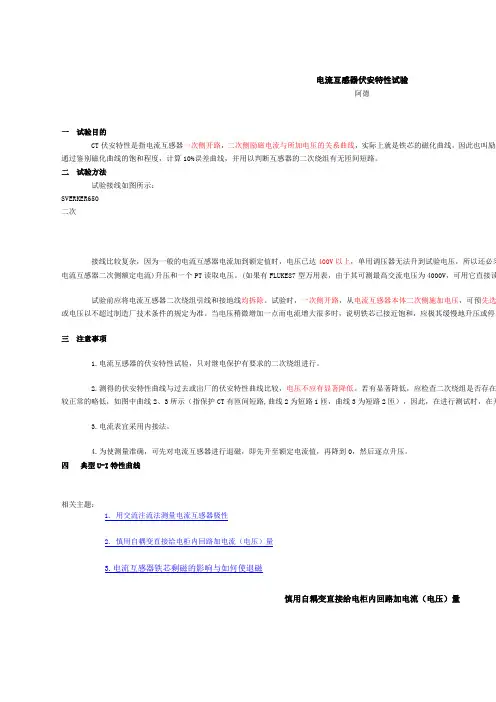

电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。
(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。
)试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
试验后，根据试验数据绘出伏安特性曲线。
三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在匝间短路。
当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。
3.电流表宜采用内接法。
4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。
四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。
电流互感器伏安特性及试验
电流互感器伏安特性及试验伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。
如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵坐标，电流为横坐标），所组成的曲线就称为伏安特性曲线。
由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。
由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。
FA-102 CT伏安特性测试仪可以完成的试验包括： CT伏安特性试验、CT极性试验、CT 变比极性试验。
仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。
电流互感器伏安特性试验一、试验目的CT 伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二、试验方法试验接线如图所示：接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达 400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个 PT 读取电压。
试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
试验后，根据试验数据绘出伏安特性曲线。
三、注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
电流互感器：测量CT伏安特性的目的与作用
电流互感器：测量CT伏安特性的目的与作用
CT是指电流互感器，针对不同用途和作用测量电流互感器有很多的测量设备，比如：伏安特性测试仪，电流互感器现场校验仪，CT伏安特性只是其中的项目之一，而且只针对电磁型保护用电流互感器才有测量该参数的意义，计量用互感器是不需要测量伏安特性，计量型互感器是通过对比比差和角差来衡量其完整性和准确性。
伏安特性曲线图
伏安特性故名思议就是电压与电流的关系特征，在一定范围内U与I是呈线性关系，超出饱和值之后，就会呈非线性增长，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作，为满足上面的要求，在电流互感器使用前，要作“电流互感器的5%误差曲线”，“电流互感
器的10%误差曲线”，以确定其是否能够投入运行。
除此以外，测量CT伏安特性的作用还可以及时检查二次线圈有没有匝间短路，检查内部铁芯的磁化曲线，间接的判断铁芯质量，通过磁化的饱和程度，绘制相应的5%、10%误差曲线，为投入运行提供更完整的数据保障。
伏安特性测试仪
伏安特性的测量建议选用SJFA-K选用伏安特性测试仪，品质可靠，功能完善，是一款多功能全自动化的CT、PT特性测试仪器，采用“电流法”，可用于保护类电流、电压互感器的伏安（励磁）特性、变比、极性、一次通流和交流耐压等综合试验，满足GB 1207-2006《电磁式电压互感器》和GB 1208-2006《电流互感器》的技术标准，采用ARM芯片为处理核心，测量精度高，功能性强，试验完成自动绘制曲线和打印数据报告。
伏安特性
伏安特性1．电压互感器伏安特性的目的电压互感器的伏特性其实就是指铁芯的励磁特性，对电压互感器，通常让一次绕组开路，从二次绕组施加额定频率的交流电压，所加电压最大值按相关规程要求，测量所施加的电压与电流的关系曲线，曲线即是电压互感器的伏安特性曲线。
2．电流互感器伏安特性的目的电流互感器伏安特性原理伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。
如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵座标，电流为横座标），所组成的曲线就称为伏安特性曲线。
由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。
由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。
根据继电保护的运行经验，在实际运行条件下，保护装置所用的电流互感器的电流误差不允许超过10%，而角度误差不超过7度。
为满足上面的要求，在电流互感器使用前，要作“电流互感器的10%误差曲线”，以确定其是否能够投入运行。
实际工作中常常采用伏安特性法先测量电流互感器的伏安特性曲线，再绘出“电流互感器的10%误差曲线；同时，通过测量电流互感器的伏安特性曲线，还可以检查二次线圈有没有匝间短路。
试验时将互感器的一次线圈开路，在其二次线圈加电压，用电流表测得在该电压作用下流入二次线圈的电流，就得到电与电压的关系曲线，即为电流互感器的伏安特性曲线。
电流互感器伏安特性的测量可以用ED2000互感器特性综合测试仪一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
电流互感器伏安特性试验
电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须电流互感器二次侧额定电流)升压和一个PT读取电压。
(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开3.电流表宜采用内接法。
4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。
四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。
原因解释可能碰到的错误接线方式：坛子岭变电站2B(1B)主变压器高压侧方向过流回路无电流2004年2月19日☐☐ 现象在坛子岭变电站2#主变压器（2B ）35kv 高压侧后备保护（SEL351A ）装置上，显示高压侧一次电流为0，但现场该变压器高压侧实际有20A 负荷。
电流互感器伏安特性和 10%误差曲线 的原理和分析方法
电流互感器伏安特性和10%误差曲线的原理和分析方法一、电流互感器的工作原理电流互感器（CT）是变换电流的电气设备，它的主要功能是向二次系统提供电流信号以反映一次系统的工作情况。
目前，电力系统应用比较广泛的是带铁芯的无气隙式电流互感器，其基本结构与变压器相同并按照变压器工作原理工作。
（如下图）K1K2图1图2 CT一次侧绕组串接于电网，二次侧绕组与测量仪表或继电器的电流线圈相串联。
图中L1、L2和K1、K2表示电流互感器一次、二次绕组。
此为一般CT 的简单原理图。
CT的额定变比K＝I1/I2＝N2/N1，为原方与付方的匝数比。
对于理想CT：I1×N1＝I2×N2，I1：I2＝N2：N1当原方I1为1个电流时，付方产生I2＝（I1×N1/N2）个电流。
但在理论计算中常将付方电流I2进行归一化，即将I2归一化为归算电流I2’：I2’＝I2×K＝I2×N2/N1这样当原方电流I1为1个电流时，付方I2’也为1个电流，这样可以将CT简化为图2所示的T型网路等效电路用于计算。
下面为了描述方便归算电流I2’用符号I2来表示。
二、电流互感器的磁饱和特性带铁芯的电流互感器的结构形式是原方绕组和副方绕组通过一个共同的铁芯进行互感耦合。
正常工作时铁芯的磁通密度B很低，激磁电流Ij很小，故I2＝I1－Ij≈I1，I2与I1的误差极小。
当发生短路时原方短路电流将变得很大，使磁通密度B大大增加，Ij也相应增加。
在磁通密度B不很大时，Ij基本与B成线性增长，但B增加到一定程度后将出现饱和现象，磁通增加将变得困难，这时增加Ij并不能使磁通成线性增加，而是增加Ij时B增加越来越少。
磁通密度B与激磁电流Ij的关系曲线如图3，当B增加到一定程度后将出现饱和，这时Ij将急剧增大，于是I2＝I1－Ij就会出现较大误差。
这就是铁心饱和导致互感器出现大的传导误差的原理。
图3大的激磁电流Ij将会产生很大的功率Ij×U1，这个功率会使CT产生高的热量，达到一定程度还可能烧毁电流互感器；磁场由小变大产生的磁场交变引起大的磁力，从而导致铁心和硅钢片震动，所以我们经常能听到CT发出嗡嗡的声音。
电流互感器原理和特性试验
电流互感器原理及特性试验一.电流互感器基本原理为保证电力系统的安全和经济运行,需要对电力系统及其中各电力设备的相关参数进行测量,以便对其进行必要的计量、监控和保护。
通常的测量和保护装置不能直接接到高电压大电流的电力回路上, 需将这些高电平的电力参数按比例变换成低电平的参数或信号,以供给测量仪器、仪表、继电保护和其他类似电器使用。
进行这种变换的变压器,通常称为互感器或仪用变压器。
互感器作为一种特殊的变压器,其特性与一般变压器有类似之处,但也有其特定的性能要求。
电流互感器(current transformer)简称CT,是将一次回路的大电流成正比的变换为二次小电流以供给测量仪器仪表继电保护及其他类似电器。
Z b,, 铁则（如10KV6～8个。
比,准的一次电流和二次电流。
电流互感器按其用途和性能特点可分为两大类:一类是测量用电流互感器,主要在电力系统正常运行时将相应电路的电流变换供给测量仪表积分仪表和其他类似电器,用于状态监视记录和电能计量等用途。
另一类是保护用互感器,主要在电力系统非正常运行和故障状态下,将相应电路的电流变换供给继电保护装置和其他类似电器,以便启动有关设备清除故障,也可实现故障监视和录波。
测量用和保护用两类电流互感器的工作范围和性能差别很大一般不能共用。
但可组装在一组电流互感器内,由不同的铁心和二次绕组分别实现测量和保护功能。
二 .电流互感器技术参数及意义实际一次电流Ip 实际一次电流方均根值（有效值）；额定一次电流Ipn 作为电流互感器性能基准的一次电流值，是长期连续正常运行一次电流值；国标 GB1208-1997规定标准值（以下简称标准值）：1012.5 15 20 25 30 40 50 60 75A以及它们十进制倍数或小数，一般 10-500kV电流互感器额定一次电流50-2500A, 用于100-600MW大型发电机10-20kV 出线侧的电流互感器一次电流可达到6000-25000A。
电流互感器伏安特性和 10%误差曲线 的原理和分析方法
电流互感器伏安特性和10%误差曲线的原理和分析方法一、电流互感器的工作原理电流互感器（CT）是变换电流的电气设备，它的主要功能是向二次系统提供电流信号以反映一次系统的工作情况。
目前，电力系统应用比较广泛的是带铁芯的无气隙式电流互感器，其基本结构与变压器相同并按照变压器工作原理工作。
（如下图）K1K2图1图2 CT一次侧绕组串接于电网，二次侧绕组与测量仪表或继电器的电流线圈相串联。
图中L1、L2和K1、K2表示电流互感器一次、二次绕组。
此为一般CT 的简单原理图。
CT的额定变比K＝I1/I2＝N2/N1，为原方与付方的匝数比。
对于理想CT：I1×N1＝I2×N2，I1：I2＝N2：N1当原方I1为1个电流时，付方产生I2＝（I1×N1/N2）个电流。
但在理论计算中常将付方电流I2进行归一化，即将I2归一化为归算电流I2’：I2’＝I2×K＝I2×N2/N1这样当原方电流I1为1个电流时，付方I2’也为1个电流，这样可以将CT简化为图2所示的T型网路等效电路用于计算。
下面为了描述方便归算电流I2’用符号I2来表示。
二、电流互感器的磁饱和特性带铁芯的电流互感器的结构形式是原方绕组和副方绕组通过一个共同的铁芯进行互感耦合。
正常工作时铁芯的磁通密度B很低，激磁电流Ij很小，故I2＝I1－Ij≈I1，I2与I1的误差极小。
当发生短路时原方短路电流将变得很大，使磁通密度B大大增加，Ij也相应增加。
在磁通密度B不很大时，Ij基本与B成线性增长，但B增加到一定程度后将出现饱和现象，磁通增加将变得困难，这时增加Ij并不能使磁通成线性增加，而是增加Ij时B增加越来越少。
磁通密度B与激磁电流Ij的关系曲线如图3，当B增加到一定程度后将出现饱和，这时Ij将急剧增大，于是I2＝I1－Ij就会出现较大误差。
这就是铁心饱和导致互感器出现大的传导误差的原理。
图3大的激磁电流Ij将会产生很大的功率Ij×U1，这个功率会使CT产生高的热量，达到一定程度还可能烧毁电流互感器；磁场由小变大产生的磁场交变引起大的磁力，从而导致铁心和硅钢片震动，所以我们经常能听到CT发出嗡嗡的声音。
电流互感器的伏安特性及测量方法图解
电流互感器的伏安特性及测量⽅法图解
互感器的伏安特性其实就是指铁芯的励磁特性，互感器使⽤时电流与电压的关系，测量所施加的电压与电流的关系曲线，曲线即是互感器的伏安特性曲线。
理论上电流在额定范围内（容量在额定范围内），电压时不会改变的，实际使⽤中会有所偏差。
伏安特性测量⽅法
⾸先我们选择⽤CT伏安特性综合测试仪，进⾏参数设置：
励磁电流：设置范围（0—20A）为仪器输出的最⾼设置电流，如果实验中电流达到设定值，将会⾃动停⽌升流，以免损坏设备。
通常电流设置值⼤于等于1A，就可以测试到拐点值。
励磁电压：设置范围（0—1000V）为仪器输出的最⾼设置电压，通常电压设置值稍⼤于拐点电压，这样可以使曲线显⽰的⽐例更加协调，电压设置过⾼，曲线贴近Y轴，电压设置过低，曲线贴近X轴。
如果实验中电压达到设定值，将会⾃动停⽌升压，以免损坏设备。
接线⽅法：通常让⼀次绕组开路，从⼆次绕组施加额定频率的交流电压，所加电压最⼤值按相关规程要求。
接线⽅法如上图，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端⼦的连线都应断开）。
接线⽆误后⽅可测量。
试验时，可预先选取⼏个电流点，逐点测量相应的电压值。
通⼊的电流或电压不超过制造⼚的规定。
当电压稍微增加⼀点⼉电流增⼤很多时，说明铁芯以接近饱和，应极其缓慢的升压或停⽌试验。
根据试验数据绘制伏安特性曲线（如下图）。
测量伏安特性主要是检查CT的铁芯质量，通过鉴别铁芯磁化的饱和程度来判断互感器的绕组有⽆匝间短路等缺陷。
来源：电⼯电⽓学习。
ct电流互感器 原理
ct电流互感器原理
CT电流互感器是一种能够将高电流转换为低电流，以便于测量或监测的电子组件。
它在很多场合中都有着广泛的应用，如电力系统、
测量和控制领域、设备保护与控制、分析仪器等等。
接下来我们将介
绍CT电流互感器的原理，以期让大家对其有一个更加深入的认识。
首先解释一下CT的意思，CT全称为Current Transformer（电
流互感器），意味着它可以感应出电路中的电流。
根据法拉第电磁感
应定律，当变化的电流通过一个线圈时，会在另一个线圈中产生电压。
因此电流互感器将被监测的电路通过一个线圈中，同时在另一线圈中
产生一个比较低的实际值，以便于检测、控制或者测量。
简单地讲，电流互感器的原理可以分为三个步骤：感应、转换和
保护。
1.感应：CT的管状结构内螺旋着一根导线，当被监测电路中的电流经过导线时，便会在管状结构中产生一个磁场。
2.转换：产生的磁场会在内部的另一根导线中产生电流。
因为这
根导线匝数相对较低，所以产生的电流比原电路中的电流要小很多。
通过CT的外接线路，将该小电流输入到计算设备中，就可以准确地测
量电路中的电流。
3.保护：CT也可以用于电路保护方面。
当被监测电路中的电流超过一定的阀值时，CT会产生一个过电流信号，这个信号可以被用来断
电或报警，以便于防止电路出现故障。
总的来说，CT电流互感器是通过感应来实现从高电流到低电流的转换，以便于测量和控制。
它的应用范围广泛，可以在许多实际场合
中起到关键作用。
ct伏安特性试验及数据分析1
ct伏安特性试验及数据分析摘要：CT电流互感器是电力设备中将强电流信号转换成二次使用的弱电流信号，用于保护、测量回路，其运行性能的好坏直接关系到保护的正常运行、测量的准确，本章对CT电流互感器伏安特性曲线测量方法、注意事项,10%误差曲线定义、画法以及数据分析及异常判别、校核方法进行解析,对新安装的互感器校验检查具有一定的指导意义。
一、CT伏安特性试验概述所谓CT伏安特性:是指在电流互感器一次侧开路的情况下，电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线，实际上就是铁芯的磁化曲线，即该曲线在初始阶段表现为线性，当铁芯磁化饱和拐点出现时，该曲线表现为非线性。
试验的主要目的：一是检查新投产互感器的铁芯质量，留下CT原始实验数据；二是运行CT停运检验维护时（通常配合机组大修时进行）通过鉴别磁化曲线的饱和程度即拐点位置，以判断运行一定时期后互感器的绕组有无匝间短路等缺陷，以便及时发现设备缺陷，确保设备安全运行。
三是对差动保护CT 精度有要求的进行10%误差曲线校核。
二、原理接线利用调压器、升压变、电流表、PT、电压表试验接线如图所示：1）通常情况下电流互感器的电流加到额定值时，电压已达400V以上，用传统试验设备试验时，调压器无法将220V电源升到试验电压，必须使用一个升压变(其高压侧输出电流需大于电流互感器二次侧额定电流)升压，一个PT或FLUKE87型万用表读取电压。
由于FLUKE87型万用表可测最高交流电压为4000V，故可用它直接读取电压而无需另接PT。
2）利用CT伏特性测试仪试验时，接线如图所示：目前生产的CT伏安特性测试仪一般电压可升至2500V，且具备数字电压、电流显示功能，部分测试仪具备数据处理功能,可直接打印出CT特性曲线.三试验过程及注意事项1）试验前，应将电流互感器二次绕组引线和CT接地线均应拆除，做好防止接地的可靠安全措施，即保证试验时CT各相别可靠独立于应用设备，否则可能造成设备的损坏。
电流互感器伏安特性试验96692说课讲解
电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。
(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。
)试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
试验后，根据试验数据绘出伏安特性曲线。
三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在匝间短路。
当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。
仅供学习与参考3.电流表宜采用内接法。
4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。
四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。
ct 电流互感器的工作原理
ct 电流互感器的工作原理
CT电流互感器的工作原理是利用电磁感应原理，将高电流通过互感器的一侧线圈，产生磁场，从而在另一侧线圈中感应出相应的电压信号，实现电流的测量和保护。
CT电流互感器的结构一般由铁芯、一侧线圈和二侧线圈组成。
其中铁芯是互感器的核心部分，它的作用是将电流的磁场集中在一起，从而提高电流的感应效果。
一侧线圈是互感器的输入端，它接收高电流信号并产生磁场。
二侧线圈是互感器的输出端，它接收一侧线圈产生的磁场并感应出相应的电压信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CT电流互感器伏安特性的目的
电流互感器伏安特性原理
伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。
如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵座标，电流为横座标），所组成的曲线就称为伏安特性曲线。
由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。
由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。
根据继电保护的运行经验，在实际运行条件下，保护装置所用的电流互感器的电流误差不允许超过10%，而角度误差不超过7度。
为满足上面的要求，在电流互感器使用前，要作“电流互感器的10%误差曲线”，以确定其是否能够投入运行。
实际工作中常常采用伏安特性法先测量电流互感器的伏安特性曲线，再绘出“电流互感器的10%误差曲线；同时，通过测量电流互感器的伏安特性曲线，还可以检查二次线圈有没有匝间短路。
试验时将互感器的一次线圈开路，在其二次线圈加电压，用电流表测得在该电压作用下流入二次线圈的电流，就得到电与电压的关系曲线，即为电流互感器的伏安特性曲线。
电流互感器伏安特性的测量可以用ED2000互感器特性综合测试仪
一试验目的
CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法
接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压
试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一
点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
试验后，根据试验数据绘出伏安特性曲线。
三注意事项
1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在匝间短路。
当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示(指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝)，因此，在进行测试时，在开始部分应多测几点。
3.电流表宜采用内接法。
4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压.
附：<<电力设备预防性试验规程>>(DL/T 596-1996)中关于CT二次保护绕组的伏安发生的规定：与同类型互感器特性曲线或制造厂提供的特性曲线比较，就无明显差别。
电流互感器伏安特性的测量可以用ED2000互感器特性综合测试仪。
