沉井下沉演示(整理)

1）底板荷载计算 A：沉井结构的最大自重除以沉井外围 底面积的商，不计井壁侧面摩阻力。 B：假定水压力全部由钢筋混凝土底板承受。 土反力和水压力中数值较大者
2）沉井底板内力计算

内力可按单跨或多跨板计算 ; 边界支承条件 ,根据具体情况决定 ;
8.3.7 沉井抗浮稳定验算


可能出现的最高地下水位进行验算 ,一般 的沉井依靠自重获得抗浮稳定。 在不计井壁摩阻力的情况下，抗浮稳定 验算公式为：
沉井施工 状态 排水下沉 不排水下 沉 泥浆套中 下沉
0.50G
0.40G
0.30G
0.25G
0.25G
0.20G
0.20G
2）水平方向


根据排水或不排水的情况，沉井井壁在水 压力和土压力等水平荷载作用下，应作为 水平框架验算其水平方向的挠曲。 （1）验算刃脚根部以上，其高度等于该处 井壁厚度t的一段井壁，依此设置该段的水 平钢筋。
8.3 沉井结构设计计算

8.3.1 下沉系数计算 验算沉井自重是否能克服下沉时土的摩 阻力 ，用下沉系数k表示 ：
R hi ui f i
土的种类 f(kPa) 粘性土 25~50 砂性土 12~25
k G / R 1.15 ~ 1.25
表8-1 沉井井壁与土体之间的摩阻力f（kPa） 砂卵 石 18~30 砂砾石 15~20 软土 10~12 泥浆套 3~5
沉井外侧直立时的井壁 受拉计算图

按《公路桥涵地基与基础设计规范》， 最大竖向拉力Plmax为此时沉井全部重力 G的1/4，即
Pl max G / 4

实际工程中，沉井被卡住较为常见，也 出现过被拉裂的沉井 。
表8-2 沉井竖向拉力计算及其最小配筋率

验算建议值
沉井结构或受其影响建筑物的安全 纵向钢筋最小 等级与拉力计算取值 构造配筋率 一级 二级 0.30G 三级 0.25G 钢筋混凝土最 小配筋率不宜 于少0.1%；少 筋混凝土不宜 少于0.05%



（1）按最不利情况混凝土厚 度 ：即在沉井封底后，将井 内水排干，在钢筋混凝土底板 尚未施工前 。 （2）水下封底混凝土最好不 让其中出现拉应力。分配线相 交于素混凝土封底上，可以认 为不承受拉应力。 中央锅底挖深可形成倒拱。
若出现拉应力，计算方法：

注意计算跨度； ①周边简支支承的圆板在承受均匀荷载 时，可计算板中心的最大弯矩值：
6）射水管组、探测管、气管 和压浆管



射水管组：压入高压水把井壁四周的土 冲松，以减少摩擦力和端部阻力。 高压水水压一般不小于0.6MPa，每一水 管的排水量不小于200L/min； 探测管：探测刃脚和隔墙底面下的泥面标高，
清基射水或破坏沉井正面土层以利下沉；


气管：空气幕下沉沉井 ； 压浆管：埋设压浆管
h
——刃脚下面不透水粘土层厚度（m）； c——粘土的粘聚力（kPa）；
U——沉井刃脚踏面内壁周长（m）；

（2）在沉井内设吸水鼓并有良好滤层的 情况下降水，一直降到钢筋混凝土底板 足够承担地下水回升后的水土压力，方 可拆除并封闭降水管，在这种情况下， 可采用干封底。
3）水下封底混凝土的厚度计算
封底要求是：
M max pr 2 pr 2 1 (3 ) (3 ) 0.2 pr 2 16 16 5~6

②周边简支支承的双向板在承受均布荷 载时，计算跨中弯矩Mx和My： 2 2 M a qL M a qL y y
x x
简支支承双向板计算简图

③求出弯矩值后，封底混凝土的厚度
掌握: 沉井井壁计算 沉井刃脚验算
8.3.5 沉井封底计算


封底混凝土在基底反力作用下，将其当 作支承于刃脚斜面及隔墙上的周边支承 板考虑； 支承情况（简支或嵌固）和计算强度在 设计中应视具体情况而定。
1）规定



（1）封底混凝土应承受基底水和土的向 上反力，此时混凝土的龄期不足，应降低 容许应力； （2）混凝土填实时，计入井孔内填充物 的重力； （3）封底混凝土的厚度，一般不宜小于 1.5D；
1 2 M qL1 16
1 N qL2 2
1 Q qL1 2


作用在刃脚侧面上的水平外力将由悬臂 梁和框架来共同承担。 分配系数公式如: 4 01 L 悬臂作用 : 1 1
4 h 4 0.05L1

框架作用 :
h4 4 h 0.05L4 2
本讲要点

8.1.4 沉井的施工步骤
沉井施工步骤示意图
8.2 沉井构造



沉井组成： 刃脚、 井壁、 内隔墙、 取土井、 凹槽、 封底、 顶板
1）沉井刃脚：作用在于减少沉井下沉阻力
a—混凝土刃脚；b—设角钢的刃脚；c—尖刃脚
2）井壁主要承担井外水土压力和自重的部分



设计时通常 先假定井壁 厚度再进行 承载力验算 ； 井壁厚度 一般为 0.8~1.5m；


广泛应用于桥梁、烟囱、水塔的基础； 水泵房、地下油库、水池竖井等深井构 筑物和盾构或顶管的工作井 。 技术上比较稳妥可靠，挖土量少，对邻 近建筑物的影响比较小，沉井基础埋置 较深，稳定性好，能支承较大的荷载。
8.1.2 沉井的分类




（1）按下沉环境可分为陆地沉井（包括在浅 水中先筑岛制作的沉井）和浮运沉井； （2）按沉井构造形式可分为独立沉井和连续 沉井 ； （3）按沉井平面形式可分为圆形、椭圆形、 正方形、矩形和多边形等；也可分为单孔和多 孔沉井（见图8-1）； （4）按沉井制作材料可分为混凝土、钢筋混 凝土、钢、砖、石以及组合式沉井等。
T E Etg 0.5E
T A

③刃脚下单位宽度上 土的垂直反力
Rv G T
刃脚斜面上的土反力
Rv V1 V2
V1 V2
a
1 b 2 ta b h
2a b
联立方程式即可求得V1和V2。
④作用在刃脚斜面上的水平反 力U可按下式计算：

U的作用点在距刃脚底面1/3高处。
ht 3.5 FM m hu bf t

hu ——考虑封底混凝土因与井底泥土掺混需要增加
的厚度，宜取0.3~0.5m；若基底采取铺块石或碎石灌 浆抹平处理后再封底，可不考虑此增加值。
④封底混凝土剪应力计算


应加大封底混凝土的 抗剪面积。 如在井壁和隔墙内设 置凹槽等。
8.3.6 沉井底板计算
7）封底



渗水率小于6mm/min时，排干水后用C15 或C20普通混凝土浇筑； 当井中的渗水率大于6mm/min时，宜采用 导管法浇注C20级水下混凝土封底。 厚度按其承载力条件计算确定，一般其顶 面应高出凹槽0.5m。
8）顶板


以混凝土填心的沉井可用素混凝土顶板； 空心或以其他松散料填心的沉井需用钢筋混 凝土顶板，厚度一般为1.0~2.0m ； 排水下沉的沉井，其顶面在地面或水位以下 时，应设挡土防水墙连接在井壁的顶部。


（2）其余各段井壁的计算，可按井壁断面 的变化,取每一段中控制设计的井壁（位于每 一段最下端的单位高度）进行计算。 上部井段按照作用在水平框架上的均布荷载 q=W+E。然后用同样的计算方法，求得水 平框架的最大弯矩M、轴向压力N、剪力Q， 并据此设计水平钢筋。
8.3.4 沉井刃脚验算

沉井刃脚部分可分别作为悬臂或水平框架验 算其竖向及水平向的弯曲强度。
4）取土井



位置：取土井的平面布置应与中轴线对 称，以利于沉井均匀下沉； 大小：由取土方法而定，采用挖土斗取 土时，应能使挖土斗自由升降，最小边 长不宜小于2.5m。 处理：以素混凝土、片石混凝土或砌片 填充。
5）凹槽



为了封底混凝土嵌入井壁，形成整体，使 传至沉井壁上的力能更好地传递给封底混 凝土底面。 遇到意外困难，还可在凹槽处浇筑钢筋混 凝土盖板，将沉井改为沉箱。 尺寸：凹槽深约0.15~0.25m，高约1.0m左 右，其距刃脚底面一般在1.5m以上。
计算简图
q W E Q
W W W t 2
W h w
W h w
E E E t 2
Q——由刃脚传来的剪力，其值等于求
算刃脚竖直外力时分配于悬臂梁上的水平力（kN/m）。
W 2W t W W 3
E 2 E t E E 3
东南大学远程教育
地下结构工程
第08章
主讲教师 ： 穆保岗
第8章 沉井基础

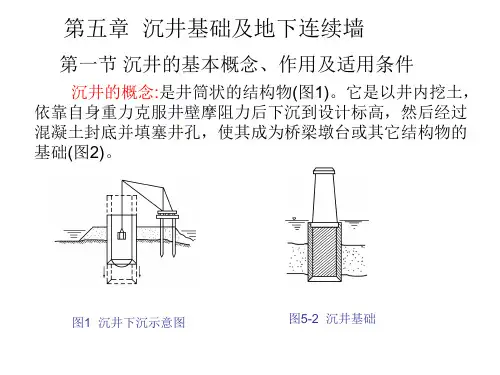

8.1 概述 8.1.1 沉井基础的特点及其应用范围 是以沉井法施工的地下结构物和深基础的一种 型式。 先在地表制作成一个井筒状的结构物（沉井）， 然后在井壁的围护下通过从井内不断挖土，使 沉井在自重作用下逐渐下沉，达到预定设计标 高后，再进行封底，构筑内部结构。
