大直径超深调压井液压滑模施工技术研究
浅析老挝南俄3水电站深大调压井液压滑模技术

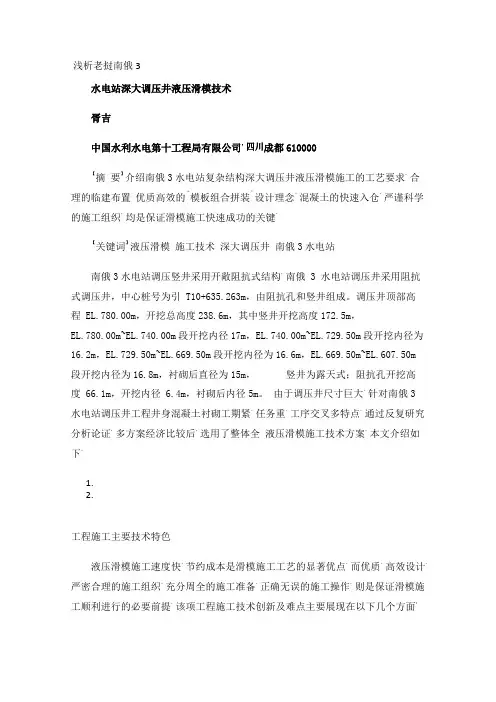

浅析老挝南俄 3水电站深大调压井液压滑模技术胥吉中国水利水电第十工程局有限公司，四川成都610000【摘要】介绍南俄3水电站复杂结构深大调压井液压滑模施工的工艺要求。
合理的临建布置、优质高效的“模板组合拼装”设计理念、混凝土的快速入仓，严谨科学的施工组织，均是保证滑模施工快速成功的关键。
【关键词】液压滑模施工技术深大调压井南俄3水电站南俄3水电站调压竖井采用开敞阻抗式结构，南俄 3 水电站调压井采用阻抗式调压井，中心桩号为引 T10+635.263m，由阻抗孔和竖井组成。
调压井顶部高程 EL.780.00m，开挖总高度238.6m，其中竖井开挖高度172.5m，EL.780.00m~EL.740.00m段开挖内径17m，EL.740.00m~EL.729.50m段开挖内径为16.2m，EL.729.50m~EL.669.50m段开挖内径为16.6m，EL.669.50m~EL.607.50m段开挖内径为16.8m，衬砌后直径为15m，竖井为露天式；阻抗孔开挖高度 66.1m，开挖内径 6.4m，衬砌后内径5m。
由于调压井尺寸巨大，针对南俄3水电站调压井工程井身混凝土衬砌工期紧、任务重、工序交叉多特点，通过反复研究分析论证，多方案经济比较后，选用了整体全液压滑模施工技术方案。
本文介绍如下。
1.2.工程施工主要技术特色液压滑模施工速度快、节约成本是滑模施工工艺的显著优点，而优质、高效设计、严密合理的施工组织、充分周全的施工准备、正确无误的施工操作，则是保证滑模施工顺利进行的必要前提。
该项工程施工技术创新及难点主要展现在以下几个方面:( 1)合理的施工临建布置及资源配制能否满足滑模施工工艺要求;( 2)液压滑模“模板组合拼装结构”设计理念;( 3)深大调压井施工人员上下交通安全是难题;( 4)大落差( 172.5m)垂直输送混凝土工艺是关键环节;( 5)井内大吨位钢筋运输及安装的选择。
( 6)严谨科学的施工组织，是保证滑模施工成功的关键1.2.主要施工措施与方法2. 1施工临建布置本工程定制了一台MG20-20门式吊机，起吊深度达 238.6m，跨越井口上空布置，作业半径8.5m内允许最大起重量20t，利用门式吊机组装液压滑模、平台随着滑模提升拆除上部风水管及电缆线的提升。
调压室竖井滑模施工技术浅析
技术应用TECHNOLOGY AND MARKETVX.28,No.2,2020调压室竖井滑模施工技术浅析张晓光（中国葛洲坝集团第二工程有限公司，四川成都619060）摘要：新藏水电站厂区枢纽工程调压室井筒为圆形断面，开挖直径16.3-20.3叫井身高70.10叫井筒采用钢筋混凝土衬砌。
衬砌混凝土厚度为102~20cm衬砌（净空）内径15.0m,混凝土采用C20F192W6二级配混凝土。
井身高度大，结构尺寸要求高，工期紧。
针对以上情况，为提高调压室井筒混凝土施工质量和加快调压室施工进度，调压室井筒衬砌采用液压滑升模板衬砌（以下简称滑模）。
调压室竖井衬砌采用液压滑模施工取得了较好的成型效果，施工工期仅为0.5个月。
关键词：竖井；滑模；施工技术doi42.3066/j.issn.1206-8554.0601.60.0461工程概况调压室井筒为圆形断面，开挖直径19.3-20.3m，井身高70.12m（EL.0196~EL.6116.0），井筒采用钢筋混凝土衬砌。
衬砌混凝土厚度为120-20cm,衬砌（净空）内径15.0m。
混凝土采用C20F192W6二级配混凝土，钢筋为皿级，保护层厚度5cm。
为提高调压室井筒混凝土施工质量和加快调压室施工进度，调压室井筒衬砌采用液压滑升模板衬砌（以下简称滑模）。
调压室井筒范围为el.6119.06m~EL.6192.62m,衬砌后直径为15.0m,可使用滑模衬砌的有效范围为EL.0119.06m~ EL.6192.62m,其中EL.6119.96m~EL.0120.60m在阻抗板浇筑时连带浇筑,并按照滑模施工技术要求预埋好支承杆及竖向钢筋。
2混凝土施工0.4施工重点、难点及应对措施2竖井滑模施工过程中，立体交叉作业难以避免。
施工中钢筋等材料运输,包括人员上下,大量使用提升设备，除自身滑模施工过程中要按要求施工外，提升系统的运行维护也必须重视,上下通信采用对讲机、电铃等设备,以确保沟通顺畅。
大直径竖井滑模改进技术措施

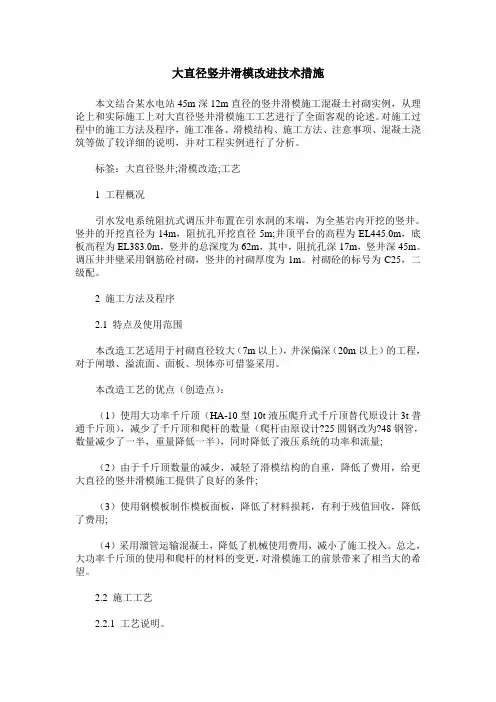

大直径竖井滑模改进技术措施本文结合某水电站45m深12m直径的竖井滑模施工混凝土衬砌实例，从理论上和实际施工上对大直径竖井滑模施工工艺进行了全面客观的论述。
对施工过程中的施工方法及程序，施工准备、滑模结构、施工方法、注意事项、混凝土浇筑等做了较详细的说明，并对工程实例进行了分析。
标签：大直径竖井;滑模改造;工艺1 工程概况引水发电系统阻抗式调压井布置在引水洞的末端，为全基岩内开挖的竖井。
竖井的开挖直径为14m，阻抗孔开挖直径5m;井顶平台的高程为EL445.0m，底板高程为EL383.0m，竖井的总深度为62m，其中，阻抗孔深17m，竖井深45m。
调压井井壁采用钢筋砼衬砌，竖井的衬砌厚度为1m。
衬砌砼的标号为C25，二级配。
2 施工方法及程序2.1 特点及使用范围本改造工艺适用于衬砌直径较大（7m以上），井深偏深（20m以上）的工程，对于闸墩、溢流面、面板、坝体亦可借鉴采用。
本改造工艺的优点（创造点）：（1）使用大功率千斤顶（HA-10型10t液压爬升式千斤顶替代原设计3t普通千斤顶），减少了千斤顶和爬杆的数量（爬杆由原设计?25圆钢改为?48钢管，数量减少了一半，重量降低一半），同时降低了液压系统的功率和流量;（2）由于千斤顶数量的减少，减轻了滑模结构的自重，降低了费用，给更大直径的竖井滑模施工提供了良好的条件;（3）使用钢模板制作模板面板，降低了材料损耗，有利于残值回收，降低了费用;（4）采用溜管运输混凝土，降低了机械使用费用，减小了施工投入。
总之，大功率千斤顶的使用和爬杆的材料的变更，对滑模施工的前景带来了相当大的希望。
2.2 施工工艺2.2.1 工艺说明。
滑模施工设计方案。
（1）滑模施工设计采用液压自动调平滑升模板施工。
模体结构为钢结构制作：模板选用P2012普通钢模板，模体锥度按1%设计，上口直径为12006mm，下口直径为11994mm。
钢模板通过角钢、螺栓等固定在滑模的围圈上，围圈分为上下两道，间距为65cm，模板上口距离高出上围圈30cm。
大直径超深立井新型凿井装备研发与应用
大直径超深立井新型凿井装备研发与应用中煤矿山建设中煤矿山建设集团集团20142014年年1010月月汇报提纲一、项目背景二、主要研究内容三、取得的成果及应用情况一、项目背景19651965年国家年国家年国家组织组织组织编制编制编制《《煤矿凿井专用设备施工图册煤矿凿井专用设备施工图册》》，仅19861986年年对其对其进行了修改和补充进行了修改和补充进行了修改和补充，，更名为更名为《《凿井工程图册凿井工程图册》》。
近三十年以来十年以来，，没有没有对立井凿井进行系统的研究对立井凿井进行系统的研究对立井凿井进行系统的研究，，部分研究也仅针对系统局部。
系统局部。
目前定型的立井凿井施工装备主要有目前定型的立井凿井施工装备主要有：：I -V 型凿井井架型凿井井架、、JKZ JKZ--2.8~2JKZ JKZ--3.6系列提升机系列提升机、、JZ JZ系列凿井绞车系列凿井绞车系列凿井绞车、、1-5m³m³吊桶吊桶吊桶，，SJZ SJZ系列气动伞钻系列气动伞钻系列气动伞钻、、HZ HZ型气动抓岩机型气动抓岩机型气动抓岩机、、G 7-G 1111系列钩头系列钩头系列钩头、、φ2.5m -φ3m 提升天轮提升天轮，，MJY MJY系列整体金属模板等系列整体金属模板等系列整体金属模板等。
一、项目背景现有装备满足了直径小于现有装备满足了直径小于88m 、深度小于深度小于100010001000m m 的立井井筒凿井需要筒凿井需要，，但对于大直径超深立井但对于大直径超深立井（（井深井深120012001200--16001600m m ，直径直径88-1212m m ）的建设的建设，，难以满足安全高效施工的要求难以满足安全高效施工的要求。
中煤矿山建设集团根据施工需要中煤矿山建设集团根据施工需要，，依托煤矿深井建设技术国家工程实验室技术国家工程实验室（（淮北淮北）），联合中国矿业大学联合中国矿业大学（（北京）、中国矿业大学中国矿业大学、、洛矿设计研究院洛矿设计研究院、、瑞典山特维克公司等单位司等单位，，对大直径超深立井施工设备进行了系统的研究对大直径超深立井施工设备进行了系统的研究，，取得了阶段性成果取得了阶段性成果。
调压井液压滑模施工措施.doc

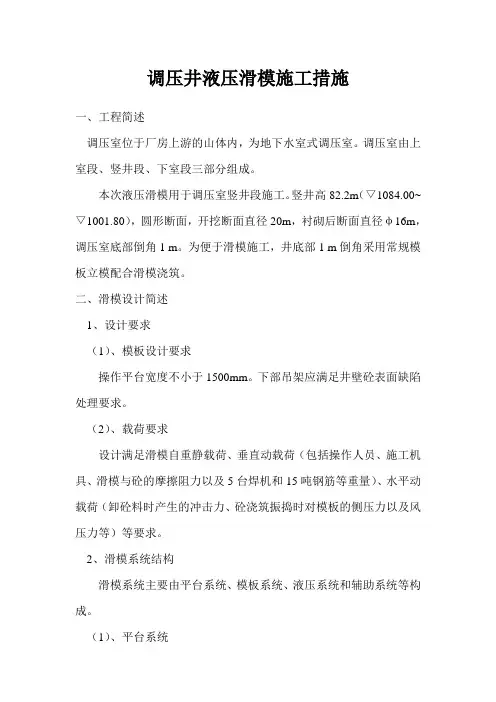

调压井液压滑模施工措施一、工程简述调压室位于厂房上游的山体内，为地下水室式调压室。
调压室由上室段、竖井段、下室段三部分组成。
本次液压滑模用于调压室竖井段施工。
竖井高82.2m（▽1084.00~▽1001.80），圆形断面，开挖断面直径20m，衬砌后断面直径φ16m，调压室底部倒角1 m。
为便于滑模施工，井底部1 m倒角采用常规模板立模配合滑模浇筑。
二、滑模设计简述1、设计要求（1）、模板设计要求操作平台宽度不小于1500mm。
下部吊架应满足井壁砼表面缺陷处理要求。
（2）、载荷要求设计满足滑模自重静载荷、垂直动载荷（包括操作人员、施工机具、滑模与砼的摩擦阻力以及5台焊机和15吨钢筋等重量）、水平动载荷（卸砼料时产生的冲击力、砼浇筑振捣时对模板的侧压力以及风压力等）等要求。
2、滑模系统结构滑模系统主要由平台系统、模板系统、液压系统和辅助系统等构成。
（1）、平台系统绑扎钢筋、杂物堆放场地；下部由悬挂在弧形框架底部的两层悬挂平台组成，是工人对已衬砌表面修补、检查及养护的操作平台。
上部平台采用钢板网，下部平台采用30mm左右的木板搭接而成。
（2）、模板系统由15件组成，节间采用连接板及螺栓连接为一个整圈，模板节间分布与框架节间分布错开布置。
（3）、液压系统由液压控制站、双向液压穿心千斤顶、管路、分油器等组成。
液压控制站选用YJH-WF100C型号一套，双向液压穿心千斤顶选用YCQ-7（卡片/双回路）型号42套（备用2套），支撑杆采用φ48×3.5钢管。
设计采用双向液压穿心千斤顶，每次爬升行程为50mm，回位也很彻底，避免了采用弹珠式油缸常常不到位的缺陷，对滑模在滑升过程中减少倾斜和调整有很好的作用，提高了可靠性。
（4）、辅助系统辅助系统包括上升监测装置、工作用电及照明、爬梯、安全护栏等。
滑模动力（如液压系统电机、振捣器等）与照明用电均由井口电源由胶套电缆接到滑模的电源开关上，滑模滑升时，动力照明电缆随着使用长度变短收卷，滑模通讯由手持对讲机传送，另外滑模施工用风和用水均由井口预留管路供给。
