MapGIS如何裁剪、移动校正MSI影像和矢量图校正
MapGIS如何裁剪、移动校正MSI影像和矢量图校正

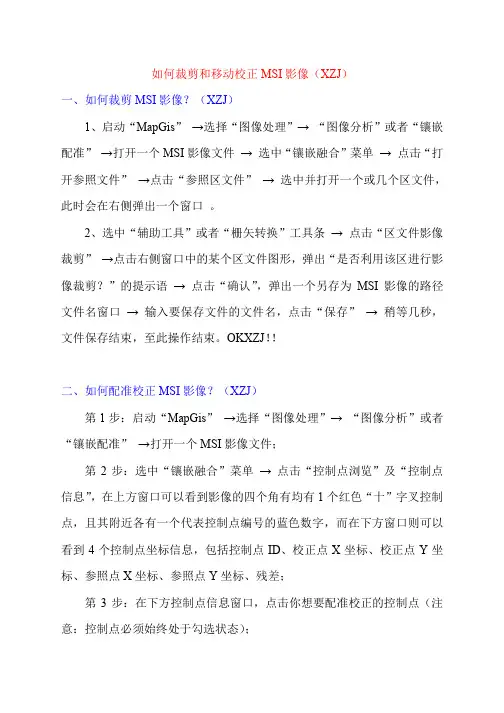

如何裁剪和移动校正MSI影像（XZJ）一、如何裁剪MSI影像？（XZJ）1、启动“MapGis”→选择“图像处理”→“图像分析”或者“镶嵌配准”→打开一个MSI影像文件→选中“镶嵌融合”菜单→点击“打开参照文件”→点击“参照区文件”→选中并打开一个或几个区文件，此时会在右侧弹出一个窗口。
2、选中“辅助工具”或者“栅矢转换”工具条→点击“区文件影像裁剪”→点击右侧窗口中的某个区文件图形，弹出“是否利用该区进行影像裁剪？”的提示语→点击“确认”，弹出一个另存为MSI影像的路径文件名窗口→输入要保存文件的文件名，点击“保存”→稍等几秒，文件保存结束，至此操作结束。
OKXZJ！！二、如何配准校正MSI影像？（XZJ）第1步：启动“MapGis”→选择“图像处理”→“图像分析”或者“镶嵌配准”→打开一个MSI影像文件；第2步：选中“镶嵌融合”菜单→点击“控制点浏览”及“控制点信息”，在上方窗口可以看到影像的四个角有均有1个红色“十”字叉控制点，且其附近各有一个代表控制点编号的蓝色数字，而在下方窗口则可以看到4个控制点坐标信息，包括控制点ID、校正点X坐标、校正点Y坐标、参照点X坐标、参照点Y坐标、残差；第3步：在下方控制点信息窗口，点击你想要配准校正的控制点（注意：控制点必须始终处于勾选状态）；第4步：选中“镶嵌融合”菜单→点击“更新控制点”工具条；第5步：在上方MSI影像窗口找到相应控制点的新位置，点击，生成一个红色“十”字叉控制点，然后按“空格键”就会弹出“请输入新的参照点坐标”窗口，此处输入该控制点新位置的地理平面直角坐标依MSI影像比例尺所对应的图面坐标值（注意：图面坐标的X值表示地理坐标Y值，图面坐标的Y值表示地理坐标X值）→点击“确定”→弹出“是否更新当前控制点”→点击“是”，此时该控制点已更新好了。
→→依次更新其它3个控制点。
至此，MSI影像已经按你的需要配准校正到合适的位置了！！OK！！【警示】配准校正前（即刚打开一个待配准校正的MSI文件时，先点击“镶嵌融合”→“保存控制点文件”，弹出保存路径及文件命名（*.gcp），备份该MSI文件原始的控制点数据，以作恢复之用；配准校正后再按前述方法保存控制点数据文件（*.gcp）。
【VIP专享】实验一 MapGIS图像校正及栅格地图矢量化
实验一 MapGIS图像校正及栅格地图矢量化一、实验目的（1）了解MapGIS软件的操作界面和基本功能；（2）掌握图像校正－DRG（Digital Raster Graphic，数字栅格地图）生产的具体操作步骤；（3）了解MapGIS矢量化的基本原理；（4）掌握MapGIS分层矢量化的基本操作。
二、实验内容（1）进行进行图象校正；（2）进行分层矢量化。
三、实验步骤（一）MapGIS使用前的准备1．了解MapGIS数据处理的基本流程。
2．在计算机E盘上以自己的姓名和学号建立“姓名学号”的文件夹，并将“实验一数据”文件夹中的两幅影像数据H-48-74-(29)、H-48-74-(30)复制到自己所建文件夹中。
同时在该文件夹下建立“单线内图框”的子文件夹。
在该文件夹下也同时建立“\矢量文件”子文件夹。
实验可两个同学合作，每个同学完成一幅面的工作。
3．启动桌面上“软件快捷方式”文件夹中的软件狗解密文件“DogServer67”；随后启动MapGIS软件，打开MapGIS软件主界面。
4．进行系统“设置”，按主界面上的“设置”按钮进行“MapGIS环境设置”。
分别设置工作目录、矢量字库目录和系统库目录及系统临时目录。
本次实验使用软件自带的矢量字库和系统库（操作该项内容时需先查看MapGIS软件安装的路径）。
之后所有的工程文件、分层文件、图例文件都放置于所设置的工作目录之下，以方便操作。
设置完成后按“确定”按钮，完成系统设置操作。
（二）DRG生产的操作1．打开MapGIS主菜单，选择“图像处理”中的“图象分析”模块。
2．文件格式转换：打开“文件”菜单中的“数据输入”，将两幅tif图像转换成msi(mapgis图象格式)文件类型。
选择“转换数据类型”为“TIF文件”，点“添加目录”选择影象所在目录（即自己所建立的姓名学号文件夹），点“转换”。
3．在MapGIS影像分析处理系统中选择“文件”菜单中的“打开影象”命令，打开转换好的msi 文件H-48-74-(29).msi，再选择“镶嵌融合”菜单中“DRG生产”中的“图幅生成控制点”，点“输入图幅信息”。
arcgis影像裁剪的步骤
arcgis影像裁剪的步骤
裁剪影像在ArcGIS中是一个常见的操作，通常用于提取感兴趣区域的影像数据。
以下是在ArcGIS中裁剪影像的一般步骤：
1. 打开ArcMap或ArcGIS Pro软件，并加载需要裁剪的影像数据。
2. 确保在 Catalog 窗口中连接到包含需要裁剪的影像数据的文件夹或数据库。
3. 在 ArcToolbox 中找到 "Data Management Tools" -> "Raster" -> "Ras ter Processing"，然后双击 "Clip" 工具。
4. 在 "Clip" 工具对话框中，选择需要裁剪的输入栅格数据。
5. 指定裁剪范围，可以是一个矢量要素类或指定的范围坐标。
6. 指定输出栅格数据的保存位置和名称。
7. 根据需要设置其他裁剪选项，如裁剪像元大小、裁剪范围外
的像元值等。
8. 运行工具，等待裁剪过程完成。
值得注意的是，ArcGIS还提供了其他一些裁剪影像的工具和方法，比如使用遥感影像处理工具进行裁剪，或者使用栅格计算器进行裁剪等。
裁剪影像的具体步骤可能会因数据类型、裁剪范围和需求而有所不同，但以上步骤是一个常见的基本流程。
希望这些信息能帮助到你。
mapgis教程-影像校正
标准分幅的影像校正
• 第三步：单击“镶嵌融
合/DRG生产”菜单下的 “逐格网校正”命令， 保存校正后的结果文件， 单击“确定”按钮即可；
影像的矢量文件校正
• 单击“文件”
菜单下的“打 开影像”命令， 打开待校正的 标准影像；
影像的矢量文件校正
• 第一步：单击“镶
嵌融合”菜单下 “打开参照文件/ 参照线文件”命令；
影像的矢量文件校正
• 第四步：单击“镶嵌融合”菜单下“校正预览”命
令；
影像的矢量文件校正
• 第五步：单击“镶嵌融合”菜单下“影像精校正”命令，
并保存校正结果；
• ②、依次确定四个内图
廓点：单击“左上角” 单选按钮，然后单击标 准图幅中相应的内图廓 交叉点，余者依次类推； • ③、单击“生成GCP”按 钮；
标准分幅的影像校正
• 第二步：单
击“镶嵌融 合 / DRG 生 产 ” 菜 单 下 的 “顺序修改 控制点”命 令，依次调 整每个控制 点的位置， 并按“空格 键”确认修 改；
文件转换
• 第一步：选择“数据转
换类型”，这里选择 “TIFF文件”，如右图；
• 第二步：单击“添加文
件”，在弹出的对话框 中选择要转换的文件， 单击“打开”按钮，装 入代转换的栅格文件；
文件转换
• 第三步：单击
“转换”按钮， 系统提示保存结 果文件，并弹出 “操作成功完成” 或“失败”对话 框；
标准分幅的影像校正
• 单击“文件”
菜单下的 “打开影像” 命令，打开 待校正的标 准分幅的栅 格影像；
标准分幅的影像校正
• 第一步： 单击“镶嵌
融合/DRG生产”菜单下 的“图幅生成控制点” 命令，系统弹出“图幅 生成控制点”对话框；
Mapgis操作流程
Mapgis制图流程第一讲Cass或CAD中现状图的矢量化1、图片校正首先在CAD中插入需要校正的图片，选中，输入“align”命令，回车。
在图片上找两个点，输入正确坐标值。
再双击滚轮或输入“z空格e”,出现校正后图片，如下2、建立好所有地类的图层，全部保持封闭矢量化时建立好所有地类的图层，全部保持封闭，对于线状地物（单线的，在其特性的“厚度和标高”栏里，分别输入“地类”和“宽度”；双线的，保持封闭就行了）。
3、村名和地类代码矢量化完之后，输入各村名和地类代码，对于“村名”和“地类代码”，都可单独建立图层，也可对应放到村界和地类代码图层中。
4、错误检查检查是否闭合，用“检查悬挂点”程序进行：在命令栏里输入“appload”，点进悬挂点程序，输入jcxg，再回车。
若有悬挂存在时，选中对象，可看出土层中多一层（dan），点击对象的特性栏，圆点个数为悬挂点，可逐一进行修改。
修改完之后，应删除图层中的dan层。
5、保存格式把矢量化好的图保存为dxf文件。
6、文件转换打开图形编辑中的文件转换界面，如下：点击“I输入”中的“装入DXF”，选择要打开的文件提示“选择不转出的层”，把不需要转出的层选中，安OK即可再在“F文件”中换名存点和线。
保存到你建的新文件夹中。
当然这里涉及到需要校正的问题。
有2种方法：CAD中校正（不做介绍）和Mapgis中校正。
下面将会提到。
7、工艺流程第二讲Mapgis误差校正1、CAD和Mapgis坐标值位数关系一般情况下CAD中X坐标为8位，Y坐标为7位，而对应的Mapgis中X为6位，Y为5位数。
2、功能用途更进一步减小图形文件的变形，提高精度。
3、功能操作步骤如果第一讲没在CAD中校正，则打开“实用服务”中的“误差校正”界面，如下：打开你所要校正的线文件，在选中移动窗口移动到你觉得合适的位置。
然后点击“控制点”中的“控制点参数设置”，如图按“确定”。
再在“控制点”中点击“E选择采集文件“，界面如下按“确定“即可。
MAPGIS的图像校正处理
MAPGIS的图像校正处理㈠采用PhotoShop预处理图像1．将实验数据复制，粘贴至各自文件夹内。
2．双击桌面上的PhotoShop快捷图标，启动PhotoShop。
3．在PhotoShop“文件”下拉菜单中，选择“打开”命令，通过浏览方式将“南河镇地形地质图-1”载入PhotoS hop程序。
注意此图像文件格式是什么？图像质量如何？4．通过“图像”菜单的“画布大小”命令打开“画布大小”对话框，如图2-1所示。
定位选择左上角，将宽度和高度调整为原来的两倍，用来放要拼接的内容。
如图2-2所示。
图2-1“画布大小”对话框图2-2设置“画布大小”为原来两倍5．再打开“南河镇地形地质图-2”，将其通过“移动工具”拖动到同“南河镇地形地质图-1”一个窗口。
这时在“南河镇地形地质图-1”窗口中将多出一个图层“图层1”，如图2-3所示。
再接着用“移动工具”把图层1中的内容调整到和背景中的图形相接，在调整的过程中可以以某一个关键点为依据，通过键盘上的上下左右方向键进行微调让两部分图像很好的接合在一起。
图2-3图层窗口图2-4含多个图层的窗口6．用同样的方法打开“南河镇地形地质图-3”和“南河镇地形地质图-4”，并将其拼接在“南河镇地形地质图-1”上，形成一张完整的地图。
这时将出现“图层2”和“图层3”。
如图2-4所示。
并单击选择如图2-4中向右三角形，进行“拼合图层”。
最终只有一个图层“背景”。
7．在PhotoShop工具条中的“吸管工具”位置处点击鼠标右键，选择“度量工具”，在拼合后的“南河镇地形地质图-1”上水平边框左侧交角处点击鼠标左键并按着不放，沿边框线拖出一条斜线至上边框右上交角处，然后松开鼠标，此时会在标准工具栏中显示此线角度（注意记下此角度）。
操作步骤主要界面参见图2-5所示。
图2-5 PhotoShop角度度量过程主要界面8．在“图像”下拉菜单中选择“旋转画布”中“任意角度”，此时系统会弹出相应对话框（注意此对话框中的角度是多少？与前面记下的角度值对比会有什么发现？），旋转方式选中“度（顺时针）”选项，点击“好”按钮，系统会自动完成图像旋转（为什么不进行旋转角度的设置？）。
mapgis的图像校正
MAPGIS的校正导入手机或掌上机的大致工作过程1.主界面—实用服务，打开投影变换，制标准图框。
选择P投影变换—D绘制经纬度，注意选择公里网（此处注意倍数关系，以便找到合适的交点），角度单位：地理坐标系坐。
坐标单位选择英文，度分秒；投影参数选择，投影平面直角，高斯-克吕格，更改图幅分母，1：10000的3度分带，而1:2.5万或1:5万的选择6度分带，计算出正确的分带。
点击确定，生成图框，保存。
2.误差校正，选择控制点理论值。
主界面，实用服务—误差校正。
打开需要校正的图，A、控制点—控制点参数的设置，此处一般选择四个，实际值，四个点分布均匀。
B、控制点—文件采集，全选文件（就是当前打开的文件）。
C、控制点—添加校正控制点。
自动生成顺序。
（所选择的控制点必须是在当前图中和所制作的标准图中能对应起来的）。
点击保存，全选，保存。
3.在当前界面，即误差校正界面打开刚刚之作的图框。
A、控制点—设置：理论值，4个。
B、控制点—文件采集，选择所打开的土建文件，确定。
C、添加校正控制点，四个，与刚刚的4个点对应，注意修改顺序。
之后，点击文件—关闭文件，选择除制作的图框以外的文件，关闭，确定。
D、数据校正—成批文件校正，选择需要校正的图幅的文件。
点击开始校正—确定。
再保存，可覆盖之前的保存。
自此校正完毕修改图幅参数，转换安卓版导入手机：MAPGIS—输入编辑。
新建工程，确定。
修改工程地图参数，坐标系设置，设置如上述，确定，确定。
自定义生成可编辑项，除去点型到网型的文件名中所有对勾，确定。
添加所校正的文件，保存即可。
打开数字地质调查系统，数字填图工作平台。
选择工作区—自定义图表—新建接图表，输入名称，行列一般都为2，根据图表属性库更新图表，确定，—输入图幅编号，查询，拷贝等，确定。
之后添加要导入的文件，总的都在野外总图库里打开，地质填图数据操作—室内录入—设计路线，编辑路线属性，确定。
文件—打开新建野外手图库；文件—野外手图数据交换—桌面到掌上机（安卓）。
1.MapGIS光栅文件(.msi)坐标配准流程
MapGIS光栅文件（.msi）坐标配准流程光栅, 流程, 坐标, 文件一、原始纸质图扫描光栅文件*******铁矿区一张纸质1:2000储量估算图扫描后的jpg格式光栅文件（也可为tif、jpg、bmp格式），要在Mapgis中进行光栅文件坐标配准二、光栅文件坐标配准。
1、生成标准图框。
1）“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：2）以光栅图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。
原图左下角X及Y坐标值为：X=527.65；Y=4084.6；原图右上角X及Y坐标值为：X=528.60；Y=4085.90；3）“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅”4）X坐标值前两位38为3度带带号，原图比例尺为1:2000，网格间距xd及yd均为0.2，网格线类型选“绘制实线坐标线”，各参数输入结果如下图所示：点击确定，图框自动生成如下图。
5）点击“文件”→“另存文件”→选定全部点、线、区文件→“确定”6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中2、生成MAPGIS内部msi影像文件1）返回MAPGIS主界面→图像处理→图像分析，2）文件→数据输入，出现如下对话框：3）“转换数据类型”处选择要转换光栅文件的类型（如JPG、tif、bmp等）→点“添加文件[F]”选择要转换的光栅文件→“目标文件目录”处点“…”指定转换后的msi影像文件存放目录→点“转换[V]”即生成msi影像文件。
3、光栅文件校正1）文件→打开影像→选定以上生成的msi影像文件→打开，则装入msi影像文件2）镶嵌融合→打开参照文件→参照点/线/区文件→选定前面生成的标准图框文件此时页面中显示影像图及前面生成的标准图框。
3）采集控制点为保证配准精度，至少选取10—13个控制点，即4个图幅角点和6—9个分布均匀的方格网交点（最好全部选择方格网交点）。
用Mapgis对地形图校正方法
用Mapgis对地形图进行校正的方法地形图经扫描后，难免会产生扭曲变形，使得地形图产生误差，通过Mapgis 可纠正扫描产生的错误。
以下以贵阳幅1:1万地形图（.tif）为例，说明纠正的方法及步骤：一、设置Mapgis系统：设置工作目录，矢量字体目录等，以便系统操作和保存，设置参见下图。
二、生成图框：用Photoshop等软件打开贵阳幅1:1万地形图，读出左下角的经纬度及椭球参数，分别为：纬度：35°11′00″；经度：106°41′15″，1954北京坐标系。
打开mapgis67主界面，进入“使用服务→投影变换”，打开投影变换系统。
点击菜单栏上的“系列标准图框→生成1:1万图框”。
图框模式为“高斯坐标实线公里网”，起始纬度为“351100”，起始经度为“1064115”，网间间距为1km，图框文件名为“贵阳幅1万图框”，椭球参数为“北京54/克拉索夫斯基（1490年）椭球”，点击“确定”。
如下图：弹出“图框参数输入“窗口，图幅名称为“贵阳”（根据需要输入并勾选），坡度值等高距为2m（可不勾选），资料来源可不勾选，勾选“用3度带不用6度带”，去掉“将左下角平移为原点”、“旋转图框底边水平”和“标记实际坐标值”前面的勾去掉。
“输入并绘制接图表”一项可根据需要勾选；将“绘制比例尺”和“绘制图框外图廓线”勾上，确定。
弹出“输入接图表内容”窗口，可根据需要填写成汉字形式的接图表，不需要的话可直接点击“确定”（本来直接点击“确定”）。
此时，系统已自动保存图框文件到“D:\MAPGIS67\工作目录\1万贵阳幅”目录下，直接关闭投影变换系统。
三、进行影像分析并校正：依次打开“图象处理→图象分析”，进入影像分析处理系统。
执行“文件→数据输入→添加文件→转换”。
稍等片刻，便能转换为“*.msi”文件，关闭数据输入窗口。
将刚转好的“.msi”格式文件复制到“D:\MAPGIS67\工作目录\1万贵阳幅”目录下，以便操作。
mapgis图形误差校正.
* * Fz / / □・ 3J cr F-挥・日Ml■■哗.需・何ttATJT-fciJ- FRyfllM *NM»s inttli^ jvf'!*•< ZSiZ 静空杠处««出F打* - 為.暑，“F H k 此二雹第11 w nJ - I11 1■ I,匕i , [ I o^ iii /- jF. f开始转换，并看到提示转换成功对话框。
然后就可以关掉窗口，转换工作完成二、图像校正在输入编辑里添加msi文件在工程文件中右击添加项目，文件类型选成msi格式，然后图形1:1L ：L 。
丄一蝶 f®Z ：^t-7 ：•>/<；.*? T* f 1* 1- ?! □诂-二瑾C ：5»鑒0芜J4H$ 3B 弓L 磚冷 M*i Mi MP Mtt 瀚毎—亜讣冲弧i1>二二■W*■«*Va»5EMMKrnmafl毎二翱二：汕：i jXk •:: - •-匚：*■*?*•-I«**^^*—**^M”柯■me A&C£«■ Oft* W WL J iPMfta RW5 二-"n a - 时盖o& £4"电囲* 「『.一•諒*M1-lhONAMf MNJ\ ' ft r? «阖.rOr/y n v 7 AL.■I吵〉I |i *4Q3t>]；；!；■新建控制点文件，不处于编辑选中状态添加4个控制点（不在一条直线上）JNOruiAiipJlo z y 口覽y\ -i 1 ii v c n *1Iffi-w9 V -jeifl.l4 ^4^JrJ X T * t*■棹<iTX-『.’•・誤*也-+ - > i : *V ir * e < V A”am10D=laon isaa ma1 1 1 i 1 ill ■ »i | ■ !■ 4 1 1 1 ! 1 1 i < ■■ find I fl 1 1 i- 1 i I -i i a I | | h ■ I |i t! I 1 1 1I 1 1 1 1 1 1 4 4t <!■*+- k・《i • i .4-P'- ■+■H ・，• ' * ■■(■.* tl/:八:、’一…：} ..』匸■彳；J訂:\[V.-i・J f ..k,；|.宀"：、护»I-i]:jijH■ \{药一.-■ \ <■?'•,.•xy .斗■■\ ..\ A4 ,r.-£F *■*fl1* _ ■■'- > '..二"‘0 ' —芒- ------ 出込" 2!%z>鬱.-+ ' 1 s', 2；"-=、■- —EU：3；忙_ *pi- ■' ?'- " •..•二'片.七b*■:尸八*(■ yjf i ii定位点依次输入控制点的坐标值，坐标值读取如:X:580.400（前面代号39可以省略）点的坐标是Y:3490.000 那定位点输入数值就是再依次输入其他3个点就行了。
Mapgis影像校正PPT课件
1.2 标准分幅的影像校正
第二步：单击“ 镶嵌融合/DRG 生产”菜单下的 “顺序修改控制 点”命令，依次 调整每个控制 点的位置，并 按“空格键”确 认修改；
第14页/共22页
1.2 标准分幅的影像校正
第三步：单击“镶嵌融 合/DRG生产”菜单下的 “逐格网校正”命令，保存 校正后的结果文件，单击 “确定”按钮即可；
1.1 文件转换
一、单击“文件”菜单下的“数据输入”或 “数据输出”，系统弹出“数据转换”对话 框：
第8页/共22页
1.1 文件转换
第二步：选择“数据转 换类型”，这里选择“ TIFF文件”，如右图； 第三步：单击“添加文 件”，在弹出的对话框 中选择要转换的文件， 单击“打开”按钮，装入 代转换的栅格文件；
1.3 影像的矢量文件校 第四步：单正击“镶嵌融合”菜单下“校正预览”
命令；
第20页/共22页
1.3 影像的矢量文件校 第五步：单击正“镶嵌融合”菜单下“影像校正”命令，并
保存校正结果；
第21页/共22页
谢谢您的观看！
第22页/共22页
第一步： 单击“镶嵌融 合/DRG生产”菜单下的 “图幅生成控制点”命令， 系统弹出“图幅生成控制 点”对话框；
第12页/共22页
1.2 标准分幅的影像校正
①、单击“输入图幅信息” 按钮，弹出如图所示的对 话框，输入图幅号，单击 “确定”； ②、依次确定四个内图廓 点：单击“左上角”单选 按钮，然后单击标准图幅 中 相应的内图廓交叉点，余 者依次类推； ③、单击“生成GCP”按 钮；
第18页/共22页
1.3 影像的矢量文件校 正
第三步：单击“镶嵌 融合”菜单下“添加 控制点”命令，依次 添加至少四个控制 点；
实验一MapGIS图像校正及栅格地图矢量化
实验一MapGIS图像校正及栅格地图矢量化一、实验目的（1）了解MapG IS软件的操作界面和基本功能；（2）掌握图像校正－DRG（Digita l Raster Graphi c，数字栅格地图）生产的具体操作步骤；（3）了解MapG IS矢量化的基本原理；（4）掌握MapG IS分层矢量化的基本操作。
二、实验内容（1）进行进行图象校正；（2）进行分层矢量化。
三、实验步骤（一）MapGIS使用前的准备1．了解MapG IS数据处理的基本流程。
2．在计算机E盘上以自己的姓名和学号建立“姓名学号”的文件夹，并将“实验一数据”文件夹中的两幅影像数据H-48-74-(29)、H-48-74-(30)复制到自己所建文件夹中。
同时在该文件夹下建立“单线内图框”的子文件夹。
在该文件夹下也同时建立“\矢量文件”子文件夹。
实验可两个同学合作，每个同学完成一幅面的工作。
3．启动桌面上“软件快捷方式”文件夹中的软件狗解密文件“DogSer ver67”；随后启动Ma pGIS 软件，打开MapG IS软件主界面。
4．进行系统“设置”，按主界面上的“设置”按钮进行“MapGIS环境设置”。
分别设置工作目录、矢量字库目录和系统库目录及系统临时目录。
本次实验使用软件自带的矢量字库和系统库（操作该项内容时需先查看M apGI S软件安装的路径）。
之后所有的工程文件、分层文件、图例文件都放置于所设置的工作目录之下，以方便操作。
设置完成后按“确定”按钮，完成系统设置操作。
（二）DRG生产的操作1．打开MapG IS主菜单，选择“图像处理”中的“图象分析”模块。
2．文件格式转换：打开“文件”菜单中的“数据输入”，将两幅tif图像转换成m si(mapgis图象格式)文件类型。
最新MAPGIS6.7-图像校正操作指南
M A P G I S6.7-图像校正操作指南17.8 镶嵌融合镶嵌融合是图像处理中一个重要的组成部分，利用该功能可以完成影像几何校正，影像镶嵌等实用操作。
17.8.1 重要概念1.两类文件。
在图像镶嵌配准部分有两类文件：校正文件:指需要进行几何校正和坐标参照处理的文件。
参照文件:是指在对校正文件进行处理时作为标准的文件。
2.控制点在图像镶嵌配准部分，控制点信息是主要处理对象，用户通过编辑校正文件中的控制点信息，从而完成其它各项功能。
3.两种控制点编辑方式MSIPROC 系统支持两种控制点编辑方式：图像-图形-控制点列表显示模式和图像-编辑-控制点列表显示模式。
1).图像-图形-控制点列表显示模式。
在图像-图形-控制点列表显示模式中有三个窗口显示在屏幕中；左上角的窗口是校正文件显示窗口，右上角的窗口是参照文件显示窗口，下边的窗口是控制点列表显示窗口。
见图17-8-1：图17-8-1 图像-图形-控制点列表显示模式2).图像-编辑-控制点列表显示模式。
图像-编辑-控制点列表显示模式中有两个窗口显示在屏幕中；上面的窗口是校正文件显示窗口，下面的窗口是控制点列表显示窗口。
见图17-8-2：图17-8-2 图像-编辑-控制点列表显示模式校正文件局部放大显示窗口和参照控制点输入编辑窗口在系统工作过程中会弹出。
4.当前控制点在MSIPROC 系统中，对控制点的编辑是对当前控制点进行操作的。
在控制点浏览状态下，当前控制点在校正文件的显示窗口和参照文件的显示窗口中是以红色表示。
在控制点列表显示窗口是以加亮的水平条显示。
5.控制点个数与校正多项式次数在MSIPROC 系统中，几何校正的模型采用了多项式拟合法，系统支持一阶到五阶的多项式几何校正变换。
不同阶的多项式几何校正变换最少控制点数在理论上为:一阶多项式几何校正(理论最小值)： 3 个控制点；二阶多项式几何校正(理论最小值)： 6 个控制点；三阶多项式几何校正(理论最小值)： 10 个控制点；四阶多项式几何校正(理论最小值)： 15 个控制点；五阶多项式几何校正(理论最小值)： 21 个控制点；为了保证较高的校正精度，实际选择的控制点至少为理论数的3 倍，即：一阶多项式几何校正(推荐最小值)： 9 个控制点；二阶多项式几何校正(推荐最小值)： 18 个控制点；三阶多项式几何校正(推荐最小值)： 30 个控制点；四阶多项式几何校正(推荐最小值)： 45 个控制点；五阶多项式几何校正(推荐最小值)： 63 个控制点；6.编辑显示窗口在MSIPROC 系统中，有六种编辑显示窗口，分别为：校正文件显示窗口、参照文件显示窗口、控制点列表显示窗口、参照控制点输入编辑窗口、校正文件局部放大显示窗口和参照文件局部放大显示窗口。
Mapgis矢量化流程
Mapgis矢量化流程1、将图象转换成msi格式（1）打开Mapgis，选择图象处理—图象分析，然后选择文件—数据输入，出现数据转换对话框（2）可转换数据类型为JPEG，TIF，RBM，GRD，DOM，BMP文件，要提前将图件转换成以上格式（3）选择转换数据类型—添加文件—选择目标文件目录—点击转换，待显示“操作成功完成”后，关闭2、校正图象（1）图象处理—图象分析—文件—打开影像，打开之前生成的msi文件（2）镶嵌融合—控制点浏览，镶嵌融合—删除所有控制点，将无用控制点删除，镶嵌融合—添加控制点，在图像上选择控制点位置，位置越准确越好（F5放大，F6缩小），确定好控制点位置后，敲空格，输入坐标，点确定，控制点至少要4个才能较准确的控制整个坐标。
（3）镶嵌融合—校正浏览，查看校正情况，校正没有问题之后，镶嵌融合—影像校正，保存校正好的msi文件如果图幅有固定图幅号可以自动生成图框进行校准，如下：（1）实用服务—投影变换—系列标准图框—根据图幅号生成图框，然后根据需要进行设置，确定后自动生成图框，文件—另存为，存在自己方便的地方（2）镶嵌融合—打开参照文件，分别打开图框的点文件、线文件、区文件，镶嵌融合—控制点浏览，可以看到图像上的控制点，镶嵌融合—删除所有控制点，将无用控制点删除（3）对比校正，镶嵌融合—添加控制点，选择图象上某一位置（F5放大，F6缩小），敲空格确定，再点击图框上同一位置，敲空格，点击确定，查看残差，残差越小越好（4）镶嵌融合—校正浏览，查看校正情况，校正没有问题之后，镶嵌融合—影像校正，保存校正好的msi文件3、矢量化（1）图形处理—输入编辑，一直点确定，出现工作区之后，在左侧区域右击，选添加项目，将校正好的msi文件添加到工作区，点击“1:1”图象会在右侧区域显示（如果选择了自动生成图框，也要把图框的点文件、线文件、区文件添加进去）（2）线文件，在左侧区域右击，选择新建线，修改文件名和存储路径，在线编辑中选择“输入线”（或使用线编辑工具条），进行线矢量化，删除、更改等操作都在线编辑中快捷键：F5放大、F6移动、F7缩小、F9撤销前段线、F11换另一边线头、F12捕捉线头线尾（3）点文件，在左侧区域右击，选择新建点，修改文件名和存储路径，在点编辑中选择“输入点图元”（或使用点编辑工具条），选择输入类型（注释、子图、圆、弧等），修改合适的注释高度、宽度、间隔、角度、颜色等，点击确定，输入点图元，删除、更改等操作都在点编辑中（4）区文件，在左侧区域右击，选择新建区，修改文件名和存储路径，区编辑之前需要用线将要编辑的区域围起来，注意一定要是闭合的曲线（Ctrl+右键自动闭合），之后选择区编辑中的“线工作区提取弧”，刚才画出来的闭合曲线会变颜色，然后区编辑—输入区，在闭合区域单击，选择填充颜色、填充图案，然后点击确定，其余各项操作均在区编辑中（5）矢量化完毕后，保存工程和项目。
MapGIS工程裁剪方法(图文解说)
MapGIS工程裁剪方法（图文解说）1.打开被裁减的工程文件或者点、线、面文件，在左侧的工程管理处右键点击空白处，新建一个区文件。
2再建一个线文件，绘制一个线框。
3.R区编辑-线工作区提取弧-选择第2步画的线框。
4.点击输入区-再点击第3步中提取的弧会出现点确定5 关闭第一步建立的区，是否保存？点“是”6.单击菜单的“其他”->“工程裁剪”，弹出裁剪后工程保存的路径的对话框，设置路径。
7.设置工程裁剪对话框，选择需要裁剪的图层文件（可以是添加全部）——选择全部——，裁剪类型“内裁”表示保留裁剪边界内部的部分，“外裁”反之，“拓扑裁剪”，设置好后，点击“参数应用”（有的版本点这个无效，点“生成原始数据”按钮），然后装入裁剪框（就是刚才新建的区文件），点击开始裁剪即可，右侧便出现裁剪后的图形。
制图裁剪和拓扑裁剪两种方式，其主要区别是在于对区文件的剪裁。
使用制图裁剪裁两个相邻的区时，系统会将它们共同的弧段一分为二，使两个区相互独立，拓扑关系发生变化。
而拓扑裁剪的方式则使它们共同的弧段保持原来的拓扑关系。
所以应该是选择拓扑裁剪比较好，可以保持原来的拓扑关系，以前没有注意，抱歉。
8.回到刚才裁剪设置的路径，打开裁剪后的文件即可。
注：1、裁剪区为0的错误，一般都是裁剪区没有先保存再裁剪造成的。
2、裁剪后部分要素缺失，特别是区图层，这时因为矢量化区的时候没有按照GIS 的拓扑关系来矢量化，在矢量化区的时候，在两个区公共交点的地方，画弧段在此处要结束弧段，形成线（弧）头/尾，然后使用“F12”捕捉线(弧)头线(弧)尾来形成封闭的弧段，这样绘制的区域与区域之间符合拓扑关系，两者共边，而不会出现两个区之间放大之后有空隙或者重叠的问题。
如果已经错误的方法绘制了区域，出现2的问题，则可以使用菜单|其他|拓扑重建&子区搜索对该区图层进行处理，然后裁剪，很可能会解决上述问题（我只遇到过一次，成功处理）。
MAPGIS矢量化步骤
MAPGIS矢量化步骤利用MapGis进行屏幕跟踪矢量化1.利用MAPGIS矢量化作图。
1.1启动MAPGIS(方法过程见上一次实验)。
1.2进行输入编辑窗口。
>(1)点击“取消”。
(2)点击“新建工程工具”、“确定”、“点选生成不可编辑项”、“确定”(3)最大化地图窗口，并将空工程文件保存为“实习二”。
(4)装入光栅文件“80-14.tif”。
(5)光栅文件求反，并将屏幕放大到适当大小。
(6)可利用移动窗口工具拖动窗口，以查看图形的其它部分。
(7) 通过对查看，以达到判图识图并对图形要素进行分层的目的，对于点要素我们可以分为注示层和权属拐点层，对于线要素我们可以分为线状地物层、权属界线层和地类界三个层次。
(8)在控制台窗口点击右键，利用快捷菜单新建两个点文件和三个线文件。
最后得：(9)在控制台窗口可以通过拖动项目改变其位置，则我们将线文件拖到上层，点文件放在下层。
1.3新建并打开图例板。
(1)在工程窗口新建图例(2)新建“注示”的图例。
在“图例类型”选择框中选择“点类型图例”，并在“名称”栏中输入“注示”。
点击“图例参数”按钮，输入如下参数，最后点击“确定”键确认。
最后点击“插入”按钮，完成“注示”图例的设置。
(3)新建“权属拐点”图例的过程见下列图解：(4) 线状地物包括铁路、公路、农村道路、沟渠等，以农村道路为例，建立图例图解如下。
“图例类型”选“线类型图例”。
“图例名称”填入“农村道路” 设置“图例参数” 其它线状地物的设置同上，其参数见下图：> 铁路：> 公路：> 沟渠：(5)权属界线的定义方法同上，其参数分别为：村界：> 乡界：> 县界：(6)地类界线的定义方法同上，其参数为：（7）以上的参数定义好之后，点击“确定”按钮确认我们的操作，系统会提示我们保存图例文件。
（8）将工程文件与图例文件关联在一起才能使用图例板，方法是在控制台窗口的右键菜单中关联图例文件。
Mapgis中文件的校正
Mapgis中文件的校正
一、矢量化校正
（1）在Mapgis界面中→→选择“图像处理”→→“图像分析”；（2）数据输入→→将Tif、JPEG文件装换成MSI文件；
（3）打开影像：将转化好的影像MSI文件；
（4）镶嵌融合：删除文件中的所有控制点，“镶嵌融合”→→“删除所有控制点"；
（5）添加控制点：选择需要添加的控制点位置→→按空格键输入→→理论值（1:1万加两个零，1:1千加三个零，X、Y输
入是相反的）；
（6）校正预览：
（7）影像校正（精校正）→→然后添加到文件中进行矢量化；
二、文件的校正
在整图变换过程中，如果出现：“对一未命名文件进行查找失
败”；
解决方法：把所有的区文件、线文件、点文件进行合并，然后进行“整图变换”；
现在以20万图幅为例，具体做法如下：
（1）添加定位点：打开文件→→在文件方里网的交叉位置添加“子图”；
（2）坐标调整：将选中的位置坐标调整到原点；
整图变换后的文件：
（3）比例换算：
说明：图幅为1:20万，在1:1万，X为六位，Y为七位（理论值: 1:1万加两个零，1:1千加三个零）；1:20万图幅中：移动参数应该是原来的实际坐标除以20（所需移动图幅与1:1万的倍数）；
（4）整图变换：
说明：此时X、Y是相反的；
（5）校正实现：
实际坐标：X=384000、Y=20410000；
说明：在开始校正的过程中，可能需要角度的旋转；线的角度应
该选择添加子图所在线的方向为宜。
mapgis影像文件校正
影像文件的校正在交互式矢量化的过程中，经常需要影像文件（由TIF或JPG文件转化得到的MSI文件）作为矢量化的底图；在误差校正中，也需要经过校正的影像文件作为采集理论值的参照文件。
影像文件在MAPGIS制图中作用很大，因此本章将讨论TIF图像文件转换MSI影像文件操作流程、MSI影像文件的校正方法等。
通过本章的学习，完成和掌握以下两个方面的内容：1、掌握TIF图像文件转换MSI影像文件操作流程。
2、掌握MSI影像文件的校正方法。
一．TIF图像文件转换MSI影像文件操作流程1、打开MAPGIS6.7→图像处理→图像分析，如1。
图1MAPGIS主界面2、在弹出的图像分析子系统中（图2），单击“文件”→“输入数据”。
图2图像分析子系统3、在弹出的“数据转换”对话框中（图3）单击“转换数据类型”右边的下拉箭头，在出现的文件类型中选择“TIF文件（*.tif）”，最后点击“添加文件”按钮。
图3数据转换对话框4、在出现的“打开”对话框中选择自己需要转换成MSI影像文件的文件。
然后单击“打开”按钮，一个TIF文件就加入到“转换文件列表”中（图4）。
如果整个目录中的所有TIF文件都需要转换成MSI文件，可以选择“添加目录”按钮，在弹出的对话框中选择目录，然后单击“确定”按钮。
图4转换文件列表对话框5、在需要转换成MSI影像文件的全部TIF文件填加完毕后，单击“转换”按钮。
6、如果出现图5所示的警告对话框，可不理会，点击“确定”即可，然后出现转换过程对话框（图6）。
转换完成后，出现操作完成对话框（图7），点击确定即可。
图5警告对话框图6转换过程图7转换完成对话框7、在“转换文件列表”中的“状态”栏中如果看到被转换的文件均显示为“成功”，代表本次转换成功结束。
单击“关闭”按钮，结束TIF图像文件转换MSI影像文件的操作。
二．MSI影像文件的校正1、在图像分析子系统中（图8），单击“文件”→“打开影像”。
装入MSI影像文件（图9）。
