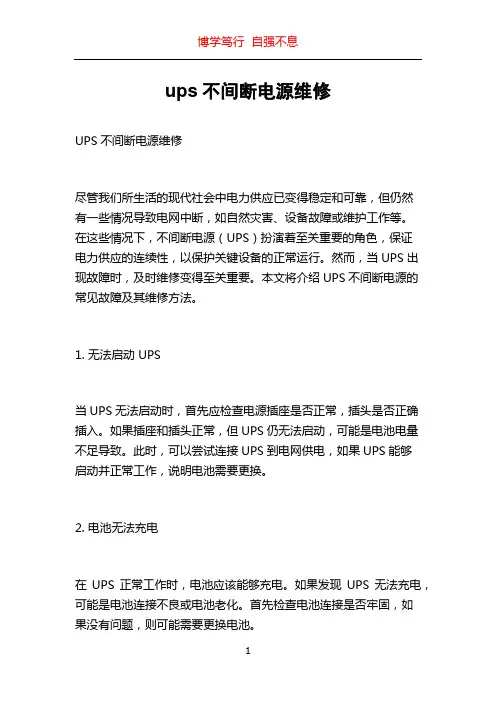

目前很多弱电工程都配备了UPS,那么UPS出现故障了,如何维修?如果厂家不能及时到达现场解决问题,是否可以进行简单的维修呢?以下介绍UPS简单的故障处理方法。

UPS,即不间断电源,是将蓄电池(多为铅酸免维护蓄电池)与主机相连接,通过主机逆变器等模块电路将直流电转换成市电的系统设备,主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。它的作用是在外界中断供电的情况下,及时给计算机等设备供电,以免影响通信的中断、重要数据的丢失和硬件的损坏。然而在使用UPS电源作为保护其他对象的同时,其UPS电源本身往往也会发生一些故障,如果UPS 电源发生了故障,就无法为负载提供保护功能。

UPS电源经常发生以下故障:

1

有市电时UPS电源输出正常,而无市电时蜂鸣器长鸣,无输出。故障分析:从现象判断为蓄电池和逆变器部分故障,可按以下程序检查:

①检查蓄电池电压,看蓄电池是否充电不足,若蓄电池充电不足,则要检查是蓄电池本身的故障还是充电电路故障。

②若蓄电池工作电压正常,检查逆变器驱动电路工作是否正常,若驱动电路输出正常,说明逆变器损坏。

③若逆变器驱动电路工作不正常,则检查波形产生电路有无PWM控制信号输出,若有控制信号输出,说明故障在逆变器驱动电路。

④若波形产生电路无PWM控制信号输出,则检查其输出是否因保护电路工作而封锁,若有则查明保护原因;

⑤若保护电路没有工作且工作电压正常,而波形产生电路无PWM波形输出则说明波形产生电路损坏以上的排故顺序也可倒过来进行,有时能更快。

2

逆变器功率级一对功放晶体管损坏,更换同型号晶体管后,运行一段时间又烧坏的原因是电流过大,而引起电流过大的原因有:

①过流保护失效。当逆变器输出发生过电流时,过流保护电路不起作用;

②脉宽调制(PWM)组件故障,输出的两路互补波形不对称,一个导通时间长,而另一个导通时间短,使两臂工作不平衡,甚至两臂同时导通,造成两管损坏;

③功率管参数相差较大,此时即使输入对称波形,输出也会不对称,该波形经输出变压器,造成偏磁,即磁通不平衡,积累下去导致变压器饱和而电流骤增,烧坏功率管,而一只烧坏,另一只也随之烧坏。

3

蓄电池电压偏低,但开机充电十多小时,蓄电池电压仍充不上去。

故障分析:从现象判断为蓄电池或充电电路故障,可按以下步骤检查:

①检查充电电路输入输出电压是否正常;

②若充电电路输入正常,输出不正常,断开蓄电池再测,若仍不正常则为充电电路故障;

③若断开蓄电池后充电电路输入、输出均正常,则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

4

UPS电源开机后,面板上无任何显示,UPS电源不工作。故障分析:从故障现象判断,其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路:

①检查市电输入保险丝是否烧毁;

②若市电输入保险丝完好,检查蓄电池保险是否烧毁,因为某些UPS当自检不到蓄电池电压时,会将UPS的所有输出及显示关闭;

③若蓄电池保险完好,检查市电检测电路工作是否正常,若市电检测电路工作不正常且UPS不具备无市电启动功能时,UPS同样会关闭所有输出及显示。

④若市检测电路工作正常,再检查蓄电池电压检测电路是否正常。

结语

以上是介绍的一些UPS常见问题及维修技巧,但为了保险起见,在遇到UPS

故障时,还是要找专业的维修人员进行测试和维修,以免发生意外。

开关电源常见四大故障及检修方法

开关电源常见四大故障及检修方法 开关电源是各种电子设备必不可缺的组成部分,其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于深圳开关电源内部关键元器件工作在高频开关状态,功耗小,转化率高,且体积和重量只有线性电源的20%—30%,故目前它已成为稳压电源的主流产品。电子设备电气故障的检修,本着从易到难的原则,基本上都是先从电源入手,在确定其电源正常后,再进行其他部位的检修,且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理,熟悉其维修技巧和常见故障,有利于缩短电子设备故障维修时间,提高个人设备维护技能。 1. 无输出,保险管正常这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则要检查启动电阻和启动脚外接的元件是否漏电,此时如电源控制芯片正常,则经上述检查可以迅速查到故障。若有启动电压,则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变,若无跳变,说明控制芯片坏、外围振荡电路元件或保护电路有问题,可先代换控制芯片,再检查外围元件;若有跳变,一般为开关管不良或损坏。 2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位,抗干扰电路出问题也会导致保险

烧、发黑。需要注意的是:因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 3. 有输出电压,但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路,任何一处出问题就会导致输出电压升高。 4. 输出电压过低除稳压控制电路会引起输出电压低,还有下面一些原因也会引起输出电压低: a. 开关电源负载有短路故障(特别是DC/DC变换器短路或性能不良等),此时,应该断开开关电源电路的所有负载,以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常,说明是负载过重;或仍不正常说明开关电源电路有故障。 b. 输出电压端整流二极管、滤波电容失效等,可以通过代换法进行判断。 c. 开关管的性能下降,必然导致开关管不能正常导通,使电源的内阻增加,带负载能力下降。 12v开关电源维修分析 一.开关电源不启振,出现这种情况,我们首先要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题以及开关管是否击穿等。

开关电源故障分析与维修

开关电源故障分析与维修 UC3843控制芯片介绍 UC3842是电流模式八脚单端PWIVI控制芯片,其内部电路框图如图所示,主要由基准电压发生器、欠电压保护电路、振荡器、PWM闭锁保护、推挽放大电路、误差放大器及电流比较器等电路组成。该控制芯片与外围振荡定时器件、开关管、开关变压器可构成功能完善的他励式开关电源。 UC3842是UC384×系列中的一种,它是一种电流模式类开关电源控制电路。此类开关电源控制电路采用了电压和电流两种负反馈控制信号进行稳压控制。电压控制信号,即通常所说的误差(电压)取样信号。电流控制信号是在开关管源极(或发射极)接人取样电阻,对开关管源极(或发射极)的电流进行取样而得到的,开关管电流取样信号送入UC3842,既参与稳压控制又具有过电流保护功能。因为电流取样是在开关管的每个开关周期内都要进行的,因此这种控制又称为逐周(期)控制。 UC384×主要包括UC3842、UC3843、UC3844、UC3845等芯片,它们的功能基本一致,不同的是:①集成电路的启动电压(7脚)和启动后的最低工作电压(即欠电压保护动作电压)不同;②输出驱动脉冲占空比不同;③允许工作环境温度不同。另外,集成电路型号末尾字母不同还表示封装形式不同。

对于采用UC3843的电源,当其损坏后,可考虑用易购的UC3842进行代换。但由于UC3842的启动电压不得低于16V,因此,代换后应使UC3842的启动电压达到16V以上,否则,电源将不能启动。UC3842是UC384×系列中的一种,它是一种电流模式类开关电源控制电路。 UC384×系列芯片的主要不同点 与UC384×系列类似的还有UC388×系列,其中,UC3882与UC3842、UC3883与UC3843、UC3884与UC3844、UC3885与UC3845相对应。主要区别是第6脚驱动脉冲占空比最大值略有不同。另外,还有一些采用了KA384×/KA388×,此类芯片与UC384×/UC388×的相应类型完全一致。 常见故障及维修方法: 1. 烧保险或炸管 主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位,抗干扰电路出问题也会导致保险烧、发黑。 需要注意的是:因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻、整流桥也会和保险一起被烧坏。

开关电源维修步骤及常见故障分析 - 电源

开关电源维修步骤及常见故障分析- 电源 1、修理开关电源时,首先用万用表检测各功率部件是否击穿短路,如电源整流桥堆,开关管,高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。再检测各输出电压端口电阻是否异常,上述部件如有损坏则需更换。 2、第一步完成后,接通电源后还不能正常工作,接着要检测功率因数模块(PFC)和脉宽调制组件(PWM),查阅相关资料,熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。 3、然后,对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右,如有380VDC左右电压,说明PFC模块工作正常,接着检测PWM组件的工作状态,测量其电源输入端VC ,参考电压输出端VR ,启动控制Vstart/Vcontrol端电压是否正常,利用220VAC/220VAC隔离变压器给开关电源供电,用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形,如TL494 CT端为锯齿波,FA5310其CT端为三角波。输出端V0的波形是否为有序的窄脉冲信号。 4、在开关电源维修实践中,有许多开关电源采用UC38××系列8脚PWM组件,大多数电源不能工作都是因为电源启动电阻损坏,或芯片性能下降。当R断路后无VC,PWM 组件无法工作,需更换与原来功率阻值相同的电阻。当PWM组件启动电流增加后,可减小R值到PWM组件能正常工作为止。在修一台GE DR电源时,PWM模块为UC3843,检测未发现其他异常,在R(220K)上并接一个220K的电阻后,PWM组件工作,输出电压均正常。有时候由于外围电路故障,致使VR端5V电压为0V,PWM组件也不工作,在修柯达8900相机电源时,遇到此情况,把与VR端相连的外电路断开,VR从0V变为5V,PWM 组件正常工作,输出电压均正常。 5、当滤波电容上无380VDC左右电压时,说明PFC电路没有正常工作,PFC模块关键检测脚为电源输入脚VC,启动脚Vstart/control,CT和RT脚及V0脚。修理一台富士3000相机时,测试一板上滤波电容上无380VDC电压。VC,Vstart/control,CT和RT波形以及V0波形均正常,测量场效应功率开关管G极无V0 波形,由于FA5331(PFC)为贴片元件,机器用久后出现V0端与板之间虚焊,V0信号没有送到场效应管G极。将V0端与板上焊点焊好,用万用表测量滤波电容有380VDC电压。当Vstart/control 端为低电平时,PFC亦不能工作,则要检测其端点与外围相连的有关电路。

UPS不间断电源原理和维修技巧

UPS不间断电源原理和维修技巧 UPS的中文意思为“不间断电源”,是英语“Uninterruptible Power Supply”的缩写,它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘,使您不致因停电而影响工作或丢失数据。它在计算机系统和网络应用中,主要起到两个作用:一是应急使用,防止突然断电而影响正常工作,给计算机造成损害;二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”,改善电源质量,为计算机系统提供高质量的电源。 从基本应用原理上讲,UPS是一种含有储能装置,以逆变器为主要元件,稳压稳频输出的电源保护设备。主要由整流器、蓄电池、逆变器和静态开关等几部分组成。 1)整流器:整流器是一个整流装置,简单的说就是将交流(AC)转化为直流(DC)的装置。它有两个主要功能:第一,将交流电(AC)变成直流电(DC),经滤波后供给负载,或者供给逆变器;第二,给蓄电池提供充电电压。因此,它同时又起到一个充电器的作用; 2)蓄电池:蓄电池是UPS用来作为储存电能的装置,它由若干个电池串联而成,其容量大小决定了其维持放电(供电)的时间。其主要功能是:1当市电正常时,将电能转换成化学能储存在电池内部。2当市电故障时,将化学能转换成电能提供给逆变器或负载; 3)逆变器:通俗的讲,逆变器是一种将直流电(DC)转化为交流电(AC)的装置。它由逆变桥、控制逻辑和滤波电路组成; 4)静态开关:静态开关又称静止开关,它是一种无触点开关,是用两个可控硅(SCR)反向并联组成的一种交流开关,其闭合和断开由逻辑控制器控制。分为转换型和并机型两种。转换型开关主要用于两路电源供电的系统,其作用是实现从一路到另一路的自动切换;并机型开关主要用于并联逆变器与市电或多台逆变器。 目前,主流的UPS厂商有APC、山特等,都提供各种级别的UPS满足不同用户群的需要。 从原理上来说,UPS是一种集数字和模拟电路,自动控制逆变器与免维护贮能装置于一体的电力电子设备; 从功能上来说,UPS可以在市电出现异常时,有效地净化市电;还可以在市电突然中断时持续一定时间给电脑等设备供电,使你能有充裕的时间应付; 从用途上来说,随着信息化社会的来临,UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节,其重要性是随着信息应用重要性的日益提高而增加的。————————————————————2.UPS分哪些种类? UPS按工作原理分成后备式、在线式与在线互动式三大类; 其中,我们最常用的是后备式UPS,如四通HO系列与SD系列,它具备了自动稳压、断电保护等UPS最基础也最重要的功能,虽然一般有10ms左右的转换时间,逆变输出的交流电是方波而非正弦波,但由于结构简单而具有价格便宜,可靠性高等优点,因此广泛应用于微机、外设、POS 机等领域; 在线式UPS结构较复杂,但性能完善,能解决所有电源问题,如四通PS系列,其显著特点是能够持续零中断地输出纯净正弦波交流电,能够解决尖峰、浪涌、频率漂移等全部的电源问题;由于需要较大的投资,通常应用在关键设备与网络中心等对电力要求苛刻的环境中;

解析开关电源电压输出低的原因和检修方法

解析开关电源电压输出 低的原因和检修方法 Document number:NOCG-YUNOO-BUYTT-UU986-1986UT

解析开关电源电压输出低的原因和 检修方法 1、开关电源电压输出低的原因 (1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够,超出脉宽调整电路控制范围。 (2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。 (3)开/关机切换错误,行扫描电路刚开始工作瞬间,开关电源即处于待机状态,此类故障适用于无预备电源的机器,CPu电源取自同一个电源,非副电源提供。 (4)开/关机接口电路末端因故障处于开机与待机之间的状态,从而导致开关电源输出电压低于正常值高于待机值。 (5)保护电路末端因故障进入导通状态,使电源进入弱振状态,引起开关电源输出电压下降。 (6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。 (7)脉宽调制电路故障,不能对开关电源输出电压的变化作出正确的响应,对开关管基极电压调整方向不对,从而造成开关电源输出电压低。 (8)正反馈电路中的正反馈电阻值变化,续流二极管性能变质或恒流源故障,使正反馈量不足,导致振荡周期变长,振荡频率下降,从而引起开关电源输出电压低。 (9)它激式开关电源因未得到行逆程脉冲而工作于低频状态,造成输出电压低。 2、判断故障的方法与步骤 从上述分析的原因看出,引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路,在检修时应先缩小故障范围。 (1)先测开关管c极电压,确认开关管供电正常。 (2)根据开关电源各个输出端电压判断故障。 开关电源有的输出端电压正常,有的低于正常值。故障在输出电压低的这个整流输出电路,应对电路中的限流电阻、整流二极管、滤波电容进行检查代换,若限流电阻发烫,说明负载过流,查负载。 开关电源各路输出均低。这种情况说明负载和整流输出电路均正常,故障在开关电源的正反馈电路、脉宽调整、开/待机电路、保护电路。 输出电压有的下降比例大,有的输出电压下降比例小。测量结果说明故障在输出电压下降比例大的电路。此时可断开此路负载,如果断开的是行电路,应接假负载。在断开负载后,再测开关电源各输出端电压,若恢复正常,可判断所断电路的负载有过流现象。若仍不正常,说明故障在该整流滤波电路。 3、断开主负载、接上灯泡,判断是否负载故障

UPS电池组维护保养

维护使用UPS电源中电池组的方法 后备式UPS电源,由电池引发的故障超过了总故障的50%。在线式UPS电源,因为它的电路设计合理,驱动功率元件容量所取的余量大,因而电源电路故障率很低,相比之下,由电池组所引发的故障率上升至60%以上。可见,正确地使用和维护好电池是延长电池组寿命、降低UPS电源总故障率的关键因素之一。 1、注意充电器的选用 UPS电源用的免维护密封电池不能用可控硅式的“快速充电器”进行充电。这是因为这种充电器会造成蓄电池同时处于既“瞬时过流充电”又“瞬时过压充电的恶劣充电状态。这种状态会使电池可供使用容量大大下降,严重时会使蓄电池报废。在采用恒压截止型充电回路的UPS电源时,注意不要将电池电压过低保护工作点调得过低,否则,在它充电初期容易产生过流充电。 当然,最好选用既具有恒流,又有恒压的充电器对其进行充电。 2、定期检查 定期检查各单元电池的端电压和内阻。对12V单元电池来说,在检查中如果发现各单元电池间的端电压差超过0.4V以上或电他的内阻超过80mΩ以上时,应该对各单元电池进行均衡充电,以恢复电池的内阻和消除各单元电池之间的端电压不平衡。均衡充电时充电电压取13.5~13.8V即可。经过良好均衡充电处理的电池绝大多数都可将其内阻恢复到30m Ω以下。 UPS电源在运行过程中,由于各单元电池特性随时间变化而产生的上述不均衡性是不可能再依靠UPS电源内部的充电回路来消除的,所以对这种特性已发生明显不均衡性的电池组,若不及时采取脱机均充处理的话,其不均衡度就会越来越严重。 3、减少深度放电 电他的使用寿命与它被放电的深度密切相关。UPS电源所带的负载越轻,市电供电中断时,蓄电他的可供使用容量与其额定容量的比值越大,在此情况下,当UPS电源因电池电压过低而自动关机时电池被放电的深度就比较深。 实际过程如何减少电池被深度放电方法:当UPS电源处于市电供电中断,改由蓄电池向逆变器供电状态时,绝大多数UPS电源都会以间隙4s左右响一次的周期性报警声,通知用户现在是由电池提供能量。当听到报警声变急促时,就说明电源已处于深度放电,应立即进行应急处理,关闭UPS电源。不是迫不得以,一般不要让UPS电源一直工作到因电池电压过低而自动关才结束。 4、保证电源环境温度 电池可供使用的容量与环境温度密切相关。一般情况下,电池的性能参数都是室温为20℃条件下标定的,当温度低于20℃时,蓄电他的可供使用容量将会减少,而温度高于20℃时,其可供使用的容量会略有增加。不同厂家不同型号的电池受温度影响的程度不同。据统计,在-20℃时,蓄电池可供使用容量只能达到标称容量的60%左右。可见温度的影响不可忽视。当然,要延长电池组的使用寿命不但在维护使用上要注意,而且在选择时就应充分考虑负载特性(电阻性、电感性、电容性)及大小。不要长期使电池处于过度轻载运行,以免电池放电电流过小导致电池报废。 5、重新浮充 UPS电源停机10天以上,在重新开机之前,应在不加负载的条件下启动UPS电源以利用机内的充电回路重新对蓄电池浮充10~12h以上再带载运行。 UPS电源长期处于浮充状态而没有放电过程,相当于处在“储存待用”状态。如果这种状态持续的时间过长,造成蓄电池因“储存过久”而失效报废,它主要表现为电池内阻增

用示波器维修开关电源技法

(1)维修开关电源需要测试的波形 液晶显示器开关电源属大电流、高电压电路,也是故障率最高的电路,对于诸如无电压输出、输出电压过高等常见故障,用万用表查找故障不但方便,而且十分快捷,没有必要动用示波器。但是,对于一些开关电源的疑难故障,如屡损开关管及一些软故障等,示波器则可大显身手。通过测试一些关键点的波形,可快速圈定故障范围,查找到故障点。开关电源部分要检查的波形比较少,以图1所示的电源适配器为例,主要测试的波形有以下几个:①整流滤波以后的波形(C104正极的波形);②电源控制芯片UC3842的4脚的锯齿波电压波形;③UC3842的6脚输出的驱动脉冲波形;④场效应开关管Q101的漏极(D)和源极(s)波形等,如图2所示。

图1 电源适配器电路

图2 开关电源电路主要测试波形 C104正端为整流滤波波形测试点(测试时,示波器应采用直流耦合输进方式),扫描速度开关置10ms/div挡。开关管Q101漏极波形比较高,测试时应采用10:1或100:1的测摸索头。 (2)开关电源的“热地”和“冷地”

一般而言,并联式开关电源的地有两个,即“热地”和“冷地”。以图1 所示的电路为例,图中的“◇”表示“热地”,这个地是开关电源一次侧的地,和市电地相连,与“热地”相连的底板称为“热底板”;图中的“上”表示 “冷地”,这个地是开关电源二次侧的地,和负载相连,与“冷地”相连的底 板称为“冷底板”。 “热地”与“冷地”的根本区别,在于机器底板零电位参考点与市电电网 有没有“直接的电的联系”。有直接联系的地是“热地”,机内的“热地”对 大地存在约一百多伏的电压,假如误触了机内的“热地”以及与“热地”相连 的元件,极有可能遭受电击,甚至发生生命危险;相反,“冷地”与市电电网 没有“直接的电的联系”,用手触摸“冷地”以及与“冷地”相连的元器件, 一般不会触电。 对于串联式开关电源,只有一个“热地”,也就是说,串联式开关电源的 一次侧与二次侧是同一个地,都为“热地”。由于液晶显示器通过电缆信号直 接与计算机主机相连,因此,液晶显示器的开关电源不能采用串联式开关电源,否则,会使计算机主机带电,这是不答应的。 (3)隔离变压器的应用 从以上分析可知道,液晶显示器开关电源的一次侧“热地”是带电的,因此,在用示波器维修开关电源时,为确保职员、显示器和仪器的安全,建议采 用隔离变压器。

山特SAUPS电源故障维修及电路图

山特S A U P S电源故障维修及电路图 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

SATAUPS电源故障维修及电路图 一、性能参数与系统框图 1.性能参数 如表1所示,这里同时把该系列1kVA及2kVA产品的性能参数一并列出,供比较用。表1山特C1kVA/C2kVA/C3kVA性能参数: 2.系统框图 上图所示,当市电正常时,主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压,再经逆变器将直流转换为交流输出;另一路市电经充电器电路产生110V的直流电压对蓄电池充电;当市电中断时,蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入,使输出实现不间断供电。 图2充电器电路 二、电路工作原理(以C3k为例) 1.功率级电路工作原理 充电器电路

如图2所示,市电经P(L)、P(N)进入功率板做为充电器的输入电源,经由BR01、VM208、 U206、TX1、U202、U203等构成隔离反激式变换器,转换为直流电压对电池充电。为确保电池寿命,充电器输出电压必须保持稳定,调整VR301可得到110V的充电电压Uch,同时TX1的副边还为功率因数校正电路提供驱动电源PFVCC+、PFVCC0、PFVCC-;该反激式变换器由开关型PWM集成电路UC3845(即U206)控制,CPU通过(加在TLP521上的)信号控制UC3845的工作。当有市电时,TLP521截止,UC3845起振,正常工作,给蓄电池充电;当无市电时,TLP521导通,将定时电容(C221A)对地短路,UC3845停振,从而停止充电,同时功率因数校正电路也停止工作。 开机电路 如图3所示,直流、交流开机均是在接到由CNTL板送来的开机信号后,用一个高电平(电池电压或充电电压)去触发Q8的基极,使Q8导通,给工作电源的集成控制片U302送去工作电压,使U302开始工作,转换成多个直流电源,并用其中的+24V电源继续维持Q8的导通状态,开机动作完毕。 图3开机电路 辅助电源电路 如图4所示,电池电压、充电电压由TX305第6脚输入,经由U302、VM3、TX305等所构成的开关电源电路,产生多组相互隔离的逆变器所需的工作电源IGBT+12V、IGBT-5V及控制工作电源24V、12V,其中12V电源再经由U311(7805)产生5V电源供控制板或其他控制集成电路作工作电源。

开关电源的维修-通俗易懂篇很实用

开关电源维修 开关电源在工业自动化时代,已经被用于到所有行业,其精密电路板和对电流电源的严格要求,使得开关电源电路板维修成为PCB维修行业中难度比较大的一中常见故障设备。 在开关电源维修之前,我们必须了解开关电源的工作原理,电源先将高电压交流电通过全桥二极管整流以后成为高电压的波动直流电,再经过电容滤波以后成为较为平滑的高压直流电。这时,控制电路控制大功率开关管将高压直流电按照一定的高频频率分批送到高频变压器的初级。接着,把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使负载工作的低电压强电流的直流电。其中,控制电路是必不可少的部分。它能有效的监控输出端的电压值,并向功率开关管发出信号控制电压上下调整的幅度。在开关电源中,由于电源输入部分工作在高电压、大电流的状态下,故障率最高;其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏,再就是脉宽调制器的反馈和保护部分。 一、在断电情况下 首先,在开关电源没通电前,先用万用表测一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障,则大多数情况下,高压滤波电容两端的电压未泄放掉,此电压有300多伏,如果不小心被阁下玉手摸到,一定让你留下难忘的记忆! 由于检修电源要接触到220V高压电,人体一旦接触36V以上的电压就有生命危险。因此,在有可能的条件下,尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先,打开电源的外壳,检查保险丝是否熔断,再观察电源的内部情况,如果发现电源的

PCB板上元件破裂,则应重点检查此元件,一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味,检查是否有烧焦的元器件;问一下电源损坏的经过,是否对电源进行违规的操作,这一点对于维修任何设备都是必须的。在初步检查以后,还要对电源进行更深入地检测。 用万用表测量AC电源线两端的正反向电阻及电容器充电情况,如果电阻值过低,说明电源内部存在短路,正常时其阻值应能达到100千欧以上;电容器应能够充放电,如果损坏,则表现为AC电源线两端阻值低,呈短路状态,否则可能是开关管击穿。然后检查直流输出部分脱开负载,分别测量各组输出端的对地电阻,正常时,表针应有电容器充放电摆动,最后指示的应为该路的泄放电阻的阻值。否则多数是整流二极管反向击穿所致。 二、加电检测 在通过以上检测后,就可以进行加电测试。这时候才是关键所在,需要有一定的经验、电子基础及维修技巧。一般来讲应重点检查一下电源的输入端,开关三极管,电源保护电路以及电源的输出电压电流等。如果电源启动一下就停止,则该电源处于保护状态下,可直接测量PWM芯片保护输入脚的电压,如果电压超出规定值,则说明电源的处于保护状态下,应重点检查产生保护的原因。由于接触到高电压,建议没有电子基础的朋友需要小心操作。 三、常见故障 1.保险丝熔断 一般情况下,保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流

UPS电源维修实例

UPS电源维修实例 故障现象:一台迈普1KVA在线式UPS电源,开机后旁路输出正常,按ON键,能由旁路转入逆变器工作,但立即又跳转旁路,且故障灯亮,蜂鸣器长鸣报警,按OFF键,蜂鸣器停止报警,旁路输出正常。 故障分析与维修:根据故障现象,初步认为控制电路部分工作正常,因为按ON键,经延时1~2秒后,能自动跳转到逆变器工作状态,但故障立即出现,由此可大致判断出故障发生电路是:(1)软启动控制电路有短路故障;(2)功放板输出电路有短路故障;(3)以上两部分都有短路故障。因为旁路输出正常,基本上可排除微机、插座等外部设备短路的可能性。打开机壳,发现软启动密封胶已烧变形,把引出线剪断后,用万用表逐一测量软启动块上每的一个元件,都已烧坏,换上一个新的软启动块,接上电源,按ON开关,故障依旧,证明仍有短路故障存在。关掉电源,用万用表测量功放板输出电路部分的二极管Q13、Q14、Q19、Q20都正常,测MOS 大功率管(YTFP250)Q7、Q22、Q23也正常,测另一臂的MOS大功率管Q5、Q17、Q18,发现Q17与Q18的D极与S极之间的电阻为0Ω,Q5未发现异常。因Q17、Q18两功率管的D极和S极是并联的,故把Q17、Q18焊下来单独测量,Q18正常,Q17的D极和S极确实已击穿短路。因市场上难买到YTFP250,查手册得知IRFP250的参数与YTFP250几乎一样。用一只IRFP250换上后,再用万用表测两臂的在线电阻值相等,接上电源后开机,按ON开关,逆变器能工作,但输出为230V左右,调节输出微调整电位器VR3,使输出为220V,用蜡或密封胶封住VR3,接上负载,开机后一切正常,故障排除。 故障现象:一台迈普1KVA在线式UPS电源,开机旁路工作正常,按ON开关,无反应,继电器没有闭合,逆变器不能工作。 故障分析与维修:根据故障现象,大致可判断故障在面板电路或继电器电路。打开机壳,拆下面板,用万用表先测量继电器,正常。由于按ON开关不起作用,怀疑ON开关损坏,用万用表红、黑两笔分别接在ON开关的两端,按下ON开关,电阻为0Ω,证明ON开关是好的。接上电源,用万用表直流电压档分别测量ON开关的两端对地直流电压,发现一端有电压,另一端无电压,而无电压端通过电阻R99与电阻R100相连接,再用万用表分别测R99两端对地电压,一端有电压,而与ON相连的一端无电压。关掉电源,测量R99在线电阻值为无穷大,而R99的电阻值应为100KΩ,换一只100KΩ的电阻,按上电源,按下ON开关,逆变器能工作,输出有220V交流电压,接上负载,能正常工作,故障排除。 故障现象:一台SANTAK 1000VA方波后备式电源,市电供电运行正常,逆变时,蜂鸣器长鸣,报警指示灯长亮,无输出。 故障分析与维修:用户反映该UPS送检前两天,在市电转逆变时,能听到机器内部发出“呼噜呼噜”的异常声,且声音很大,但有输出,过一段时间后,就出现了上述故障现象。 打开机壳,在无市电空载的情况下开机,发现在打开开关的一瞬间,UPS有输出,风扇也转起来了(风扇使用UPS的输出电压220V)。大约2秒钟后,逆变无输出,出现上述故障现象,用万用表测量末级驱动电路,发现Q1~Q3己被击穿短路(Q1~Q3采用并联联接)。由此可知,故障发生前UPS在市电转逆变时发出的“呼噜呼噜”声音,是UPS的末级驱动电路的两臂输出极不平衡引起变压器声音异常,也就是Q1~Q3(或Q4~Q6)有部分损坏,由于没有及时维修,导致末级驱动电路的一臂Q1~Q3全部损坏,引起短路,从而使过流保护电路动作,封锁逆变工作脉冲输出,使逆变无输出。更换Q1~Q3,并测得其它元件无损坏后,开启电源开关,UPS逆变输出恢复正常,故障排除。 故障现象:一台SANTAK 600VA正弦波后备式电源,市电转逆变时无输出,蜂鸣器长鸣,LDE

山特500VA UPS稳压电源常见故障维修实例

精心整理故障现象一:市电供电正常时,逆变时有输出,但输出电压偏高至275V 分析与维修:根据稳压电源工作原理可知,只有当电源的高压 出电压经T2 脚,然后接参考电压端。 S3~S8的 S3的线圈已烧断,故S3不吸合,使得220V市电电压完全加在T3的第3、4根抽头间,从而导致输出电压偏高。更换T3,开机运行,故障排除。在实际工作中,考虑到该稳压电源直接接在交流稳压器上使用,

又无同规格的继电器可代换,将S3中的第①、③短接即可。 二、高压保护电路的检测 首先用万用表测得电压比较器U7的⑧脚电压为2.35v、⑨脚电压为2.25v,此时高压保护电路不起动。逐一仔细查看高压保护 某一数值(减少) 地从175v升至250v230v。 RP8,直 时,是无法仅凭肉眼观察到的。因此在使用时要定期检查高压保护电路是否正常。 故障现象二:停电时,逆变不工作 分析与维修:根据故障现象分析得知,该故障是因蓄电池电压

太低引起。打开机盖,将其取出充电,故障排除。用一段时间后故障依旧,故怀疑充电回路有故障。用万用表电压档检测充电回路中的三端可调稳压块LM317,其输入电压正常,但输出端电压仅为14.3v,重新调整均无反应。故判断LM317损坏。更换之, 故障现象三: 分析与维修: 理是:T3输出25V的交流电压,经 S2B1桥堆整流、C21、C22滤的直流电压。将其送至可调稳压器U8(MG317T)稳压后,对蓄电池充电。 用万用表测得C21两端直流电压正常,说明故障发生在滤波电路之后。当测量MG317T输出脚时,发现输出电压只有110v,

查输出负载均正常,调整VR3输出电压不变化,此时说明U8已损坏。用同型号的MG317T更换U8,断开电池,调整VR3,使得U8输出电压稳定在28v左右。开机试运行,故障排除。 故障现象四:当市电中断时,逆变器不工作,蜂鸣器长鸣 分析与维修: 回路由脉宽调制器U1(SG3524)Q5与 Q6、逆变器Q17与U1(SG3524) ),接着测量逆变管Q17、 Q18:当黑笔接地时,Q17、对地阻值分别为3.2kΩ、3.8kΩ、0kΩ;当红笔接地时,此阻值分别为5.6kΩ、6.5kΩ、0Ω。用万用表测量Q17、Q18的e、b、c对地阻值均只有100Ω。此时发现逆变管Q17与Q18、推动管Q5与Q6均已烧坏。更换之,故障排除。

UPS电源常见故障分析及维修技巧

U P S电源常见故障分析及 维修技巧 Last revision date: 13 December 2020.

UPS是Uninterruptible Power Supply的简称,也就是我们常说的UPS不间断电源。它是一种含有储能装置、以逆变器为主要组成部分的恒压恒频的电源设备,是通信设备、计算机系统等不得断电的系统不可缺少的外围设备之一,它的作用是在外界中断供电的情况下,及时给计算机等设备供电,以免影响通信的中断、重要数据的丢失和硬件的损坏。然而我们在使用UPS电源作为保护其他对象的同时,其UPS电源本身往往也会发生一些故障,如果UPS电源发生了故障,就无法我们负载提供保护功能。因此我们对UPS电源常见故障现象的分析处理进行介绍: 问题一:有市电时UPS电源输出正常,而无市电时蜂鸣器长鸣,无输出。 故障分析:从现象判断为蓄电池和逆变器部分故障,可按以下程序检查: 1、检查蓄电池电压,看蓄电池是否充电不足,若蓄电池充电不足,则要检查是蓄电池本身的故障还是充电电路故障。 2、若蓄电池工作电压正常,检查逆变器驱动电路工作是否正常,若驱动电路输出正常,说明逆变器损坏。 3、若逆变器驱动电路工作不正常,则检查波形产生电路有无PWM控制信号输出,若有控制信号输出,说明故障在逆变器驱动电路。 4、若波形产生电路无PWM控制信号输出,则检查其输出是否因保护电路工作而封锁,若有则查明保护原因; 5、若保护电路没有工作且工作电压正常,而波形产生电路无PWM波形输出则说明波形产生电路损坏 上述排故顺序也可倒过来进行,有时能更快发现故障。 问题二:逆变器功率级一对功放晶体管损坏,更换同型号晶体管后,运行一段时间又烧坏的原因是电流过大,而引起电流过大的原因有: 1、过流保护失效。当逆变器输出发生过电流时,过流保护电路不起作用; 2、脉宽调制(PWM)组件故障,输出的两路互补波形不对称,一个导通时间长,而另一个导通时间短,使两臂工作不平衡,甚至两臂同时导通,造成两管损坏; 3、功率管参数相差较大,此时即使输入对称波形,输出也会不对称,该波形经输出变压器,造成偏磁,即磁通不平衡,积累下去导致变压器饱和而电流骤增,烧坏功率管,而一只烧坏,另一只也随之烧坏。 问题三:蓄电池电压偏低,但开机充电十多小时,蓄电池电压仍充不上去。 故障分析:从现象判断为蓄电池或充电电路故障,可按以下步骤检查: 1、检查充电电路输入输出电压是否正常; 2、若充电电路输入正常,输出不正常,断开蓄电池再测,若仍不正常则为充电电路故障;

开关电源的维修和常见故障

开关电源的维修和常见故障 开关电源在工业自动化时代,已经被用于到所有行业,其精密电路板和对电流电源的严格要求,使得开关电源电路板维修成为PCB维修行业中难度比较大的一中常见故障设备。 在开关电源维修之前,我们必须了解开关电源的工作原理,电源先将高电压交流电通过全桥二极管整流以后成为高电压的波动直流电,再经过电容滤波以后成为较为平滑的高压直流电。这时,控制电路控制大功率开关管将高压直流电按照一定的高频频率分批送到高频变压器的初级。接着,把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使负载工作的低电压强电流的直流电。其中,控制电路是必不可少的部分。它能有效的监控输出端的电压值,并向功率开关管发出信号控制电压上下调整的幅度。在开关电源中,由于电源输入部分工作在高电压、大电流的状态下,故障率最高;其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏,再就是脉宽调制器的反馈和保护部分。 一、在断电情况下,“望、闻、问、切” 首先,在开关电源没通电前,先用万用表测一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障,则大多数情况下,高压滤波电容两端的电压未泄放掉,此电压有300多伏,如果不小心被阁下玉手摸到,一定让你留下难忘的记忆! 由于检修电源要接触到220V高压电,人体一旦接触36V以上的电压就有生命危险。因此,在有可能的条件下,尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先,打开电源的外壳,检查保险丝是否熔断,再观察电源的内部情况,如果发现电源的PCB板上元件破裂,则应重点检查此元件,一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味,检查是否有烧焦的元器件;问一下电源损坏的经过,是否对电源进行违规的操作,这一点对于维修任何设备都是必须的。在初步检查以后,还要对电源进行更深入地检测。 用万用表测量AC电源线两端的正反向电阻及电容器充电情况,如果电阻值过低,说明电源内部存在短路,正常时其阻值应能达到100千欧以上;电容器应能够充放电,如果损坏,则表现为AC电源线两端阻值低,呈短路状态,否则可能是开关管击穿。然后检查直流输出部分脱开负载,分别测量各组输出端的对地电阻,正常时,表针应有电容器充放电摆动,最后指示的应为该路的泄放电阻的阻值。否则多数是整流二极管反向击穿所致。 二、加电检测 在通过以上检测后,就可以进行加电测试。这时候才是关键所在,需要有一

山特SATAUPS故障维修及电路图

SATAUPS故障维修及电路图 一、性能参数与系统框图 1.性能参数 如表1所示,这里同时把该系列1kVA及2kVA产品的性能参数一并列出,供比较用。表1山特C1kVA/C2kVA/C3kVA性能参数: 2.系统框图 上图所示,当市电正常时,主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压,再经逆变器将直流转换为交流输出;另一路市电经充电器电路产生110V的直流电压对蓄电池充电;当市电中断时,蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入,使输出实现不间断供电。 图2充电器电路 二、电路工作原理(以C3k为例) 1.功率级电路工作原理 1.1充电器电路 如图2所示,市电经P(L)、P(N)进入功率板做为充电器的输入电源,经由BR01、VM208、U206、TX1、U202、U203等构成隔离反激式变换器,转换为直流电压对电池充电。为确保电池寿命,

充电器输出电压必须保持稳定,调整VR301可得到110V的充电电压Uch,同时TX1的副边还为功率因数校正电路提供驱动电源PFVCC+、PFVCC0、PFVCC-;该反激式变换器由开关型PWM集成电路UC3845(即U206)控制,CPU通过(加在TLP521上的)信号控制UC3845的工作。当有市电时,TLP521截止,UC3845起振,正常工作,给蓄电池充电;当无市电时,TLP521导通,将定时电容(C221A)对地短路,UC3845停振,从而停止充电,同时功率因数校正电路也停止工作。 1.2开机电路 如图3所示,直流、交流开机均是在接到由CNTL板送来的开机信号后,用一个高电平(电池电压或充电电压)去触发Q8的基极,使Q8导通,给工作电源的集成控制片U302送去工作电压,使U302开始工作,转换成多个直流电源,并用其中的+24V电源继续维持Q8的导通状态,开机动作完毕。 图3开机电路 1.3辅助电源电路 如图4所示,电池电压、充电电压由TX305第6脚输入,经由U302、VM3、TX305等所构成的开关电源电路,产生多组相互隔离的逆变器所需的工作电源IGBT+12V、IGBT-5V及控制工作电源24V、12V,其中12V电源再经由U311(7805)产生5V电源供控制板或其他控制集成电路作工作电源。

山特ups电源故障维修

山特ups电源故障维修 学习共享2010-10-23 10:38:30 阅读316 评论0 字号:大中小订阅 UPS的品牌较多,这里以山特(Santak)牌C系列3kV A在线式UPS为例叙述其工作原理及维修方法,供电源技术工程人员参考。 1性能参数与系统框图 (1) 性能参数 如表1所示,这里同时把该系列1kV A及2kV A产品的性能参数一并列出,供比较用。 表1 山特C1kV A/ C2kV A/ C3kV A性能参数:

(2) 系统框图 上图所示,当市电正常时,主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压,再经逆变器将直流转换为交流输出;另一路市电经充电器电路产生110V的直流电压对蓄电池充电;当市电中断时,蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入,使输出实现不间断供电。 图2 充电器电路 2电路工作原理(以C3k为例) (1) 功率级电路工作原理 ①充电器电路 如图2所示,市电经P(L)、P(N)进入功率板做为充电器的输入电源,经由BR01、VM208、U206、TX1、U202、U203等构成隔离反激式变换器,转换为直流电压对电池充电。为确保电池寿命,充电器输出电压必须保持稳定,调整VR301可得到110V的充电电压Uch,同时TX1的副边还为功率因数校正电路提供驱动电源PFVCC+、PFVCC0、PFVCC-;该反激式变换器由开关型PWM集成电路UC3845 (即U206)控制,CPU通过(加在TLP521上的)信号控制UC3845的工作。当有市电时,TLP521截止,UC3845起振,正常工作,给蓄电池充电;当无市电时,TLP521导通,将定时电容(C221A)对地短路,UC3845停振,从而停止充电,同时功率因数校正电路也停止工作。 ②开机电路 如图3所示,直流、交流开机均是在接到由CNTL板送来的开机信号后,用一个高电平(电池电压或充电电压)去触发Q8的基极,使Q8导通,给工作电源的集成控制片U302送去工作电压,使U302开始工作,转换成多个直流电源,并用其中的+24V电源继续维持Q8的导通状态,开机动作完毕。 图3 开机电路 ③辅助电源电路 如图4所示,电池电压、充电电压由TX305第6脚输入,经由U302、VM3、TX305等所构

开关电源原理图精讲.pdf

开关电源原理(希望能帮到同行的你更加深入的了解开关电源,温故而知新吗!!) 一、开关电源的电路组成[/b]:: 开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下: 二、输入电路的原理及常见电路[/b]:: 1、AC输入整流滤波电路原理: ①防雷电路:当有雷击,产生高压经电网导入电源时,由MOV1、MOV2、MOV3:F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时,其阻值降低,使高压能量消耗在压敏电阻上,若电流过大,F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路:C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制,防止对电源干扰,同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间,要对C5充电,由于瞬间电流大,加RT1(热敏电阻)就能有效的防

止浪涌电流。因瞬时能量全消耗在RT1电阻上,一定时间后温度升高后RT1阻值减小(RT1是负温系数元件),这时它消耗的能量非常小,后级电路可正常工作。 ③整流滤波电路:交流电压经BRG1整流后,经C5滤波后得到较为纯净的直流电压。若C5容量变小,输出的交流纹波将增大。 2、 DC输入滤波电路原理: ①输入滤波电路:C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制,防止对电源干扰,同时也防止电源本身产生的高频杂波对电网干扰。C3、C4为安规电容,L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间,由于C6的存在Q2不导通,电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象,在起机的瞬间电流在RT1上产生的压降增大,Q1导通使Q2没有栅极电压不导通,RT1将会在很短的时间烧毁,以保护后级电路。 三、功率变换电路[/b]:: 1、 MOS管的工作原理:目前应用最广泛的绝缘栅场效应管是MOSFET(MOS管),是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态,所以输入电阻可以大大提高,最高可达105欧姆,MOS管是利用栅源电压的大小,来改变半导体表面感生电荷的多少,从而控制漏极电流的大小。 2、常见的原理图:

开关电源常见故障维修方法

开关电源常见故障及维修方法: 1.保险烧或炸 主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位,抗干扰电路出问题也会导致保险烧、发黑。需要注意的是:因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 2.无输出,保险管正常 这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则要检查启动电阻和启动脚外接的元件是否漏电,此时如电源控制芯片正常,则经上述检查可以迅速查到故障。若有启动电压,则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变,若无跳变,说明控制芯片坏、外围振荡电路元件或保护电路有问题,可先代换控制芯片,再检查外围元件;若有跳变,一般为开关管不良或损坏。 3.有输出电压,但输出电压过高 这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路,任何一处出问题就会导致输出电压升高。 4.输出电压过低 除稳压控制电路会引起输出电压低,还有下面一些原因也会引起输出电压低: a.开关电源负载有短路故障(特别是DC/DC变换器短路或性能不良等),此时,应该 断开开关电源电路的所有负载,以区分是开关电源电路还是负载电路有故障。若断 开负载电路电压输出正常,说明是负载过重;或仍不正常说明开关电源电路有故障。 b.输出电压端整流二极管、滤波电容失效等,可以通过代换法进行判断。 c.开关管的性能下降,必然导致开关管不能正常导通,使电源的内阻增加,带负载能 力下降。 d.开关变压器不良,不但造成输出电压下降,还会造成开关管激励不足从而屡损开关 管 e.300V滤波电容不良,造成电源带负载能力差,一接负载输出电压便会下降。
