第5讲重力场中的分级设备
第6讲 离心场中的分级设备.
用于中、小型选煤厂
去浮选
5 离心筛分器-高频筛粗煤泥回收流程
跳汰机溢流 离心 筛分器 + —
流程特点
高
频筛
①流程简单设备少， ②体积小，处理量大，分级准确； ③能减小高灰细泥对精煤的影响； ④能有效防止粗粒物进入下一工序。
粗煤泥 去浮选
6 脱水筛-捞坑-旋流器粗煤泥回收流； ②能有效防止粗粒物进入下一工序。 适用范围 用于离心机筛缝宽、浮选入料上限 要求严的选煤厂
离心力场中的分级设备
主要内容：
水力旋流器 电磁振动旋流器 煤泥离心筛分机
离心力场的分级设备
水力旋流器
离心力场的分级设备
电磁振动旋流器 煤泥离心筛分机
1 电磁振动旋流筛
1—喷嘴；2—导向槽；3—锥形筛； 4—电磁振动器； 5—导向筛； 6—橡胶弹簧；7—壳体； 8—滤液出口；9—固体物料出口；10—固液混合物入口；11—支撑架 图5-3-10 电磁振动旋流筛
用于离心机筛缝宽并严要格求浮选入料 上限的选煤厂且适合处理所有重介选工艺 所产生的粗粒物料。
弧形筛—粗煤泥 回收流程
9 煤泥离心机粗煤泥回收流程
• 流程特点： • ①设备操作简单，运转平稳可靠，工艺性能良好，生产事 故少； • ②主要是回收重介系统煤泥水中－0.5mm的精煤泥(其中包 括脱介筛、离心机等“跑粗”的一部分大于0.5mm 的煤泥)。 • ③弧形筛筛上物料经煤泥离心机脱水后，产品灰分较低， 可作为精煤产品的一部分;筛下煤泥水灰分较高，进人浮选 系统。
• ④回收的粗煤泥粒度大于0.25mm，提高了精煤产率，保证了重 介旋流器的实际洗选深度达到0.25mm，改变了以往0.5mm粒级 煤泥浮选的概念，降低了入浮粒度上限。从而进入浮选系统的 煤泥量大大减少，减轻了浮选机的负荷，同时入浮煤泥量的减 少，也大大减少了浮选药剂的耗量，降低了选煤成本，经济效 益显著。 煤泥离心机的回收粒度下限通常为0.15mm，可采用改变弧 形筛筛缝的方法，合理地选择和控制入浮矿浆粒度上限。 • ⑤该流程的缺点是翻转弧形筛筛上物料易堆积，致使大部分粗 煤泥未经脱水直接进入煤泥离心机，造成煤泥离心机脱水效果 差。
分级机的工作原理
分级机的工作原理分级机是一种常见的物料分级设备，广泛应用于建筑材料、化工、食品、医药等行业。
它可以将不同颗粒大小的物料进行分级，以满足不同领域的需求。
本文将从分级机的工作原理、结构和应用等方面进行介绍。
一、分级机的工作原理分级机的工作原理基于物料在重力、离心力和惯性力等作用下进行分级。
物料在进料口进入分级机后，经过筛网进行分级，较大的颗粒经过筛网直接落入下部的收料箱中，较小的颗粒则通过筛网进入上部的出料口，最终通过输送设备进行输送或收集。
分级机的分级原理可以分为两种：一种是重力分级，另一种是离心分级。
重力分级：重力分级是指物料在筛网上受到重力的作用，较大的颗粒受到较大的重力，会直接落入下部的收料箱中，而较小的颗粒则受到较小的重力，会通过筛网进入上部的出料口。
重力分级主要适用于颗粒较大的物料，如矿石、煤炭等。
离心分级：离心分级是指物料在高速旋转的筛网上受到离心力的作用，较大的颗粒受到较大的离心力，会被甩到筛网的外侧，最终落入下部的收料箱中，而较小的颗粒则受到较小的离心力，会通过筛网进入上部的出料口。
离心分级主要适用于颗粒较小的物料，如粉末、颗粒较细的矿石等。
二、分级机的结构分级机的结构主要包括进料口、筛网、收料箱、出料口、电机和减速器等组成部分。
进料口：进料口是物料进入分级机的通道，通常位于分级机的上部，可以根据物料的特性和工艺要求进行设计和调整。
筛网：筛网是分级机的核心部件，其作用是对物料进行分级。
筛网的材质一般为钢丝网、合成纤维网或金属网等。
根据不同的分级要求，筛网的孔径可以进行调整。
收料箱：收料箱是分级机的下部，用于收集较大颗粒的物料。
收料箱的容积可以根据物料的产量和特性进行设计。
出料口：出料口是分级机的上部，用于收集较小颗粒的物料。
出料口的位置和形式可以根据不同的工艺要求进行设计和调整。
电机和减速器：电机和减速器是分级机的动力来源，用于驱动筛网的旋转。
根据不同的物料特性和分级要求，可以选择不同功率的电机和减速器。
重力场中的分级设备(拓展内容2)
• TBS的控制系统包括传感器、控制器和执行机构，通过 调整控制系统的设定密度值，使紊流床层达到所要求的密 度。 如前所述，紊流床层的密度是由浸入到紊流槽内的传感器 监测的。为使紊流床层的密度保持稳定，控制器将来自床 层密度计的实际值与设定值进行比较，通过PID闭环控制 确定输出值即阀门开度，由控制器传出的4～20mA电流信 号到执行机构控制排料阀开启或关闭，通过控制底流物料 的排出量，达到控制床层密度的目的。
作业
• 查阅新型分级设备，并了解其结构、工作原理 和用途。
TBS在选煤厂中的应用
• 能够对细粒煤（原煤）进行经济有效的分选 • 取代其他粗煤泥分选设备，如螺旋分选机、小直径煤泥重
介旋流器等 • 对螺旋分选机精煤产品再选 • 从浮选尾矿中回收精煤
给料
上升水流
产品 矸石件
• 入料浓度40％～60％、粒度1（或1.5）～0.25mm 为佳；
• 为使物料在箱体中保持必要的连续的“紊流”状态， 供水水压范围70～100kpa，并保持供水压力稳定， 由恒定的专用供水水源及管路供水，在供水管路上 安装流量计和调压阀；
• 供TBS用的循环水如果浓度过高会影响分选效果， 如果循环水的浓度过高可考虑加一部分清水；
• 执行机构所需的气源为干燥后的压缩空气，压力为 0.5Mpa～0.6Mpa。
八年级物理下册74重力课件新版教科版
八年级物理下册 74重力课件新版教科版一、教学内容本节课的教学内容选自八年级物理下册74重力课件，新版教科版。
教材的章节为第七章第一节“重力”，主要内容包括重力的概念、重力的作用、重力的测量、重力与质量的关系等。
二、教学目标1. 让学生理解重力的概念，知道重力是由于地球的吸引而使物体受到的力。
2. 让学生掌握重力的作用，知道重力在生活中的应用。
3. 让学生学会用测力计测量重力，理解重力与质量的关系。
三、教学难点与重点1. 重力的概念及其作用。
2. 重力的测量方法及重力与质量的关系。
四、教具与学具准备1. 教具：黑板、粉笔、课件、测力计。
2. 学具：笔记本、三角板、直尺。
五、教学过程1. 情景引入：通过一个苹果落地的现象，引导学生思考重力的概念。
2. 知识讲解：讲解重力的概念、重力的作用、重力的测量方法以及重力与质量的关系。
3. 例题讲解：讲解一道有关重力的例题，帮助学生理解重力的计算方法。
4. 随堂练习：让学生独立完成一道有关重力的练习题，检验学生对重力的理解和掌握程度。
5. 重力实验：让学生分组进行重力实验，观察重力与质量的关系。
7. 板书设计：设计一份简洁明了的重力板书，帮助学生记忆重力的关键知识点。
六、作业设计1. 作业题目：请用所学知识解释下列现象：（1）为什么物体从高处落下？（2）为什么抛出去的球会落回地面？（3）如何计算一个物体的重力？2. 答案：（1）物体从高处落下是因为受到重力的作用。
（2）抛出去的球会落回地面也是因为受到重力的作用。
（3）计算一个物体的重力可以用公式：重力 = 质量× 重力加速度。
七、课后反思及拓展延伸1. 课后反思：本节课学生对重力的概念、作用、测量方法和重力与质量的关系的理解程度如何？是否需要加强巩固？2. 拓展延伸：研究一下地球上的其他力，如摩擦力、弹力等，它们与重力的关系如何？重点和难点解析一、重力的概念及其作用1. 重力的概念：重力是由于地球的吸引而使物体受到的力。

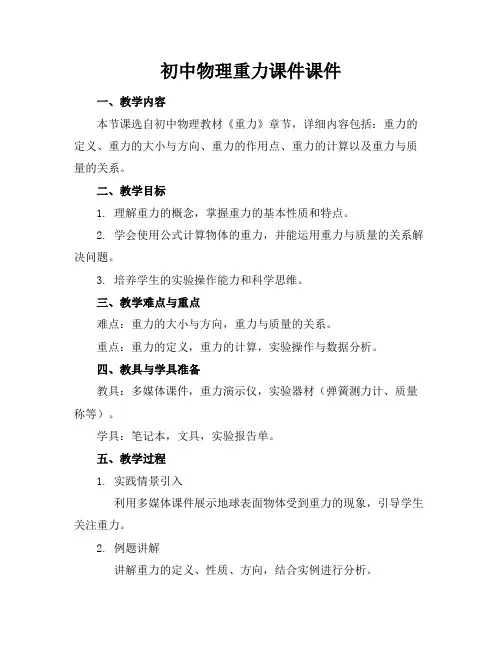

初中物理重力课件课件
初中物理重力课件课件一、教学内容本节课选自初中物理教材《重力》章节，详细内容包括：重力的定义、重力的大小与方向、重力的作用点、重力的计算以及重力与质量的关系。
二、教学目标1. 理解重力的概念，掌握重力的基本性质和特点。
2. 学会使用公式计算物体的重力，并能运用重力与质量的关系解决问题。
3. 培养学生的实验操作能力和科学思维。
三、教学难点与重点难点：重力的大小与方向，重力与质量的关系。
重点：重力的定义，重力的计算，实验操作与数据分析。
四、教具与学具准备教具：多媒体课件，重力演示仪，实验器材（弹簧测力计、质量称等）。
学具：笔记本，文具，实验报告单。
五、教学过程1. 实践情景引入利用多媒体课件展示地球表面物体受到重力的现象，引导学生关注重力。
2. 例题讲解讲解重力的定义、性质、方向，结合实例进行分析。
3. 实验操作学生分组进行实验，测量不同质量物体的重力，观察重力与质量的关系。
4. 随堂练习学生完成课后练习，巩固重力计算和重力与质量关系的内容。
六、板书设计1. 重力的定义、性质、方向2. 重力的计算公式3. 重力与质量的关系七、作业设计1. 作业题目（1）解释重力的概念及其特点；（2）计算一个质量为2kg的物体受到的重力；（3）分析重力与质量的关系，并举例说明。
答案：（1）重力是地球对物体施加的吸引力，其方向始终垂直于物体表面，指向地心；（2）F = mg = 2kg × 9.8N/kg = 19.6N；（3）重力与质量成正比，如质量越大，受到的重力越大。
2. 拓展延伸探讨重力对物体运动的影响，了解重力的应用。
八、课后反思及拓展延伸本节课通过实践情景引入、例题讲解、实验操作等环节，使学生掌握了重力的基本概念、计算方法和重力与质量的关系。
课后反思如下：1. 重视实验操作，培养学生的动手能力；2. 加强课堂互动，提高学生的参与度；3. 注重作业设计，巩固所学知识；4. 拓展延伸环节，引导学生思考重力在日常生活中的应用，激发学习兴趣。
重力正常场与异常场new
l3
dm
y
Fy G
M
l3
dm
z
Fz G
M
l3
dm
复习 引力位？惯性离心力位？重力位
W V U G dm 1 2 (x2 y2 )
2
V
G
dm
,
U 1 2(x2 y2)
2
复习
引力位满足
2V
0,
4G ,
般不超过1 g.u.。
0.06 0.04 0.02 0.00 -0.02 -0.04 -0.06 -0.08 -0.10
9:2 8 10:2 8 11:2 8 12:2 8 13:2 8 14:2 8 15:2 8 16:2 8 17:28 18:28 19:28 20:2 8 21:2 8 22:2 8 23:2 8
3G
(
x)( 5
y)
dm
等位面的疏密程度
Wxz
2W xz
3G (
x)( 5
z)
dm
Wyz
2W zy
3G (
y)( 5
z) dm
等位面的不平行程度
复习
重力位的高阶导数的单位 重力位二阶导数的单位： 厄缶（或艾维） 1 E=10-9 1/s2（1/秒2） 1E相对于每公里重力值变化变化0.1毫伽 。 三阶导数的单位： 1MKS 1/(m s2 )
复习
根据前面的讨论，重力位的性质可以归纳为： 1）重力位是一个标量函数，重力位沿任意方向的偏导数就等于重力
5分分级与分级设备
经溢流管排出。
3.2
水力分级设备
3.2
水力旋流器的特点：
水力分级设备
优点：和其它分级机相比，水力旋流器构造简单， 没有运动部件，体积很小，占地面积少，单位面积处理
能力大，操作维护方便，成本较低。因而，它在金属选
矿厂尤其有色金属选矿厂得到广泛应用。目前，选矿厂 已经成功地用水力族流器代替了螺旋分级机。 缺点：砂泵动力消耗大，设备磨损严重，以及给 矿压力、给矿量波动对生产指标有影响。
3.2
水力分级设备
4 破碎磨矿流程
由破碎机和筛分机组成的破碎工序叫做破碎筛分流程。由磨矿机和
分级机组成的磨矿工序叫做磨矿分级流程。 破碎磨矿流程一般应使其最终产品粒度符合下一作业的需求。同
时．应力求简化，并具有一定的灵活性和适应性。
（1）破碎筛分流程 破碎筛分流程的结构与原矿粒度、最终破碎产品的拉度以及选矿厂
3.1
水力分级概述
作 用： 为后续的分选作业入料粒度进行把关； 及时分出磨矿合格产物，避免过磨，同时又 可以分出不合格的粗砂，返回再磨，既保证良 好的分选效果又提高了磨矿效率； 洗水净化 循环；
3.1
水力分级概述
• 水力分级与筛分比较
3.1
水力分级概述
分级和筛分是有区别的。前者主要是基 于颗粒运动行为差异，后者主要是基于 尺寸比较。
3.2
水力分级设备
（2）螺旋分级机 螺旋分级机是机械分级机的一种，它是利用转动的螺旋连续排 出沉砂，构造简单、操作方便 。主要由U形水槽、螺旋装置、传动 装置、升降机构、支撑轴承等部分组成。
螺旋提升装置 进料口 螺旋传动装置 溢流堰 沉砂排出口 水槽 溢流排出口
螺旋
轴承
3.2
水力分级设备
当前技术水平的干式分级设备
１ ． 离心沉 降分 级 ．４ ２
按粒 度 的分级 主要 是细 粒筛 分 ，是较 精 确 的分
级 。有两 种控 制粒 度 的方式 ：筛 孔 和筛缝 。筛孔 可 以控 制颗 粒 的二维 尺寸 ，筛缝 只 能控 制颗 粒 的一 维
离心沉降分级是颗粒在曲线运动的流体中的惯 性 分级 ，是 颗粒 离心运 动 产生 的沉 降分级 。在 重力
流分级机等分级设 备。
关 键 词 ：干式分级 ；细粒筛分 ；空气 （ 气流） 分级 ；重力沉降分级 ；惯性分级 ；离心沉降分级 ；附壁 （ 康达）效应 中 图 分 类 号 ：Ｄ ５ Ｔ ４４ 文 献 标 识 码 ： Ａ 文 章编 号 ： ７— ４２２ １）５０２—５ １ １９９（００ ０—０５０ ６
场 中 ，物料颗 粒 的分级 受 到重 力 加速度 的限制 ，分 级过 程较 慢 ，因此 效率 较 低 。借助 于离心 运 动可大
幅度 提 高分级 速度 和效 率 。
１ ． 新 的干 式超 细分 级原 理 ．５ ２
尺 寸 ，因此 筛孔 控 制粒 度 更 精确 。为 了防止 堵 塞 ， 细 筛 多 采 用 筛缝 而 不 是 筛 孔 ，筛缝 最 小 可达 ７ ～ ０ １０ ｍ。为减少 筛 网堵 塞 ，细筛 常 以高 频振 动 方式 ０Ｄ
的滞 留时间越 长 。造成 了这部 分 颗粒 的 聚集 和 团聚
给 到撒料 盘上 ，随撒 料盘 旋转 撒 向圆周 方 向 ，同时 受 到下 叶轮产生 的上 升气 流 的作用 。粗 颗粒 克服 上 升气 流 的作 用 到达 内圆筒 内壁 ，沿 内 圆筒 内壁下 落 成为粗产品。细 颗粒 随气流上升 。然后 以更强 的离 心 运 动 从上 、下 叶轮之 间抛 向外 圆筒 内壁 ，沿外 圆筒 内壁 下落成 为细 产品 。 内 、外 圆筒之 间 的气流 经百 叶窗式 导板 进人 内 圆筒 ，上 升成 为循环 气流 ［３。 ・］ ．
重力勘探仪器PPT课件
航空重力勘探仪器广泛应用于矿产资源勘探、城市规划、环境保护等 领域。
井中重力勘探仪器
01 02 03 04
井中重力勘探仪器是一种用于井中测量的重力勘探仪器，具有高精度 和高分辨率的特点。
它能够提供井筒周围的地质构造和地球重力场信息，为石油、天然气 等矿产资源的勘探和开发提供重要依据。
井中重力勘探仪器通常由井筒内重力加速度计、数据采集和处理系统 等组成，能够实现自动化测量和数据处理。
05 重力勘探仪器的技术发展 与挑战
技术发展现状与趋势
精度与灵敏度提升
随着材料科学和制造工艺的进步，重力勘探仪器的精度和灵敏度 得到了显著提高，能够更准确地探测地下结构和矿产资源。
智能化与自动化
现代重力勘探仪器趋向于智能化和自动化，能够自动进行数据采集、 处理和分析，减少人为误差和操作时间。
多功能集成
海洋重力勘探仪器在海洋地质 调查、海底资源勘探等领域具 有广泛的应用价值。
航空重力勘探仪器
01
航空重力勘探仪器是一种利用飞机进行重力测量的仪器，具有快速、 高效的特点。
02
它能够覆盖大面积区域，提供高精度的重力测量数据，为地质构造、 矿产资源分布等研究提供有力支持。
03
航空重力勘探仪器通常由重力加速度计、导航系统、数据采集和处理 系统等组成，能够实现自动化测量和数据处理。
井中重力勘探仪器在石油、天然气等矿产资源勘探领域具有广泛的应 用价值。
04 重力勘探仪器的应用领域Fra bibliotek地质勘探
01
02
03
寻找油气田
通过重力勘探可以确定地 下的岩性和构造，进而发 现可能存在的油气田。
地质构造研究
重力勘探可以揭示地壳的 起伏和断裂，帮助研究地 质构造的形成和演化。
重力课件完整版课件
重力课件完整版课件一、教学内容二、教学目标1. 理解重力的概念，掌握重力的计算公式。
2. 了解重力的方向和地球重力场的特点。
3. 能够运用重力知识解决实际问题。
三、教学难点与重点教学难点：重力的方向和地球重力场的特点。
教学重点：重力的定义、计算公式及运用。
四、教具与学具准备1. 教具：地球仪、弹簧秤、重物（如球、铅球等）。
五、教学过程1. 实践情景引入通过展示地球仪，引导学生观察地球的形状，提问：“为什么地球上的物体会受到向地心的吸引力？”2. 例题讲解（1）什么是重力？重力是物体之间由于质量吸引而产生的力。
（2）重力的计算公式是什么？重力 G = m g，其中 m 表示物体的质量，g 表示重力加速度。
（3）重力的方向是什么？重力的方向总是竖直向下。
3. 随堂练习（1）请学生计算一个质量为 2kg 的物体在地球表面受到的重力。
答案：G = 2kg 9.8m/s² = 19.6N（2）请学生画出重力的方向。
答案：重力的方向为竖直向下。
4. 讲解地球重力场的特点地球重力场是不均匀的，赤道处的重力加速度小于两极。
5. 学生动手实践学生分组，使用弹簧秤和重物测量不同高度的重力值，观察重力与高度的关系。
六、板书设计1. 重力的定义2. 重力的计算公式：G = m g3. 重力的方向：竖直向下4. 地球重力场的特点：不均匀，赤道处重力加速度小于两极七、作业设计1. 作业题目：（1）计算一个质量为 5kg 的物体在地球表面受到的重力。
（2）画出重力的方向。
（3）简述地球重力场的特点。
2. 答案：（1）G = 5kg 9.8m/s² = 49N（2）见板书（3）地球重力场不均匀，赤道处重力加速度小于两极。
八、课后反思及拓展延伸本节课通过实践情景引入、例题讲解、随堂练习等形式，使学生掌握了重力的概念、计算公式、方向和地球重力场的特点。
课后反思如下：1. 教学过程中要注重引导学生主动思考，提高课堂参与度。
初中物理重力PPT课件
g=9.8N/kg
g物理意义：表示质量为1kg 的物体所 受到的重力是9.8N。
为计算方便在粗略计算时可g=10N/kg。
第20页，共33页。
讨论：
1.物体所受的重力与质量成正比，能不能说
物体的质量与所受的重力成正比？
2.重力与质量的比值是g =9.8N/kg，能不 能说1kg =9.8N?
第21页，共33页。
初中物理重力
第1页，共33页。
重力
一．重力的定义
物体由于地球的吸引而受到的力叫重力
施力物体： 地球 受力物体: 地球上的物体
注：一切物体都受到重力的作用，无论它是静
止的还是运动的
第2页，共33页。
雄伟壮观的瀑布
第3页，共33页。
熟透的葡萄会落向地面
第4页，共33页。
飞机坠落
第5页，共33页。
二 重力的方向
总是竖直向下
是指不管物体处于什么状态（包括静 止和运动）都是竖直向下的
第6页，共33页。
二 重力的方向
第7页，共33页。
重垂线
常在一根细绳下面系一重锤组成重锤线
第8页，共33页。
水平仪
第9页，共33页。
四 重力的作用点
重力的作用点在哪里？
重心：一个物体的各部分都要受到重力的作 用．从效果上看，我们可以认为各部分受到 的重力作用集中于一点，这一点叫做物体的 重心．
第29页，共33页。
5、 如果一切物体受到的重力都消失了， 那么，下列哪些现象将会发生？
（ AC ）
A.水装在漏斗里可以做到滴水不漏 B.玻璃杯掷到墙上仍然完好无损 C.鸡毛和沙粒都可悬浮在空气中 D.一切物体的质量都为零
第30页，共33页。
第4讲 重力场中的分级设备
作业
• 1.倾斜板的入料特点并说明下向流倾斜板设备的工 作原理。 • 2.倾斜板沉淀分级设备的分类及工作原理，并说明如 何设计的？
聚乙烯树脂板
倾斜板的入料形式:
图5-3-5 倾斜板的入料类型 (a)上向流；(b)下向流；(c)横向流
以上向流为例推导倾斜板的工作原理
图5-3-6上向流倾斜板装置
上向流：v=W/（Ae＋A） 下向流：v=W/（Ae-A） 横向流：v=W/Ae
倾斜板的应用
在沉淀槽内加入一组或几组倾斜板装置对煤泥水进行分 级，结构组成如图7－10。 存在缺点 沉淀槽的溢流排放不合理 改进 倾斜板沉淀槽将封闭式的溢 流箱改为敞开式，。 图5-3-7 上向流倾斜板沉淀槽
重力场中的分级设备
重点内容： 1.斗子捞坑 2.倾斜板 3.倾斜板的设计
三 分级设备
重力场中的分级设备
自动 排料
重力场的分级设备
斗子捞坑 煤泥沉淀池 角锥沉淀池 倾斜板分级设备
机械 排料
TBS分选机 螺旋分选机
1．煤泥沉淀池 特点
它是一个间断性工 作的长方形水池，底部 有一定坡度（约5%）。 水中煤泥靠重力自 然沉降，静止沉淀一段 时间，等细粒煤泥沉淀 后，排出上部澄清水。 再借助于煤泥清理设备， 将池中煤泥全部挖出， 等待下一个循环。
倾斜板分级设备
图5-3-4 倾斜板沉降示意图
4．倾斜板分级设备
倾斜板的安装： 安装角度α=50°～60°。α角,越小越有利于 增大沉淀面积，但不利于沉积矿物的排出。在实 际中多采用60°。 倾斜板的层数： 层数越多越有利于沉淀面积的增加。
倾斜板的材料：
质轻、平整光滑且耐磨耐腐的，最好采用质轻的乙 烯树脂板，也可采用塑料板、不锈钢板或铁板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紊流板的作用是使上升水流均匀地分部于整个槽体床层 底部，每块紊流板上分布一定数量的孔，孔径为5mm，孔 的数量和布置方式是经过精密计算得出的，每个孔均装有 可以更换的耐磨塞。
第5讲重力场中的分级设备
第5讲重力场中的分级设备
第5讲重力场中的分级设备
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/11/26
第5讲重力场中的分级设备
第5讲重力场中的分级设备
• 螺旋分选机主要是通过连接弯管将每组螺旋分选机与入 料分配器连接，达到均衡给料的目的。在每柱螺旋的表 面都有滑动导流板，可及时调节螺旋分选机的工作状况。
• 螺旋分选机的表面为高耐磨的光滑的聚胺脂材料。
第5讲重力场中的分级设备
螺旋分选机的应用
中国矿业大学研究的ZK-LX1100螺旋分选机，是目前国内处 理能力最大，分选精度高的选煤用分选机，技术水平居国际领 先。用该分选机对陕西、山西、山东等焦煤(难选煤)、气煤(较 难选煤)、1/3焦煤(中等可选煤)等粗煤泥进行了半工业性实验， 并取得了令人满意的效果，设备适应性强，该设备已申报2项 国家专利。 • 该研究成果的主要应用范围： (1)对于重介选煤厂，螺旋分选机是原生粗煤泥、精/中磁尾
第5讲重力场中的分级设备
图2 TBS的外形图
第5讲重力场中的分级设备
工作过程
随着物料的连续给入，细而轻的物料不断溢流至溢流收集槽， 高密度的物料通过由PID闭环控制器控制的排料阀门排出。密度 传感器浸入到紊流层中相应高度，对槽体内的床层密度进行不间 断的监测。当床层的密度达到或超出设定值，控制器即送出一个 4～20mA的信号到气动执行机构，气动执行机构开始动作，并 打开底流排料阀排料，直至床层密度降低至设定值，排料阀门关 闭。通过PID控制器控制排料阀开启，使槽体内干扰床层保持稳 定的设定密度。气动执行机构的行程大约为40mm，在此范围内 自由、平稳地运动，排料阀在气动执行机构的作用下同时动作。
第5讲重力场中的分级设 备
2020/11/26
第5讲重力场中的分级设备
工作原理
液流在螺旋槽面上不断改变运动方向，在螺旋槽横 断面上形成从槽面外缘到内缘的横向液面坡降，横向 离心力和横向液面坡降综合作用的结果使上层水流中 质点流向槽的外缘，下层水流中质点向内缘移动，中 层液流横向流速为零，水流运动的连续性形成了螺旋 槽断面环流。
(5)对一些氧化程度严重或硫分较高不适宜用浮选法 分选的煤泥，用螺旋分选更有其独到之处。对这 种原料，螺旋分选效果强于浮选。
中的分级设备
第5讲重力场中的分级设备
2．TBS（干扰床分选机Teered bed separator）
工作原理
TBS是一种利用上升水流在槽体内产生紊流的干扰沉降分 选设备。TBS槽内的紊流床层被视为自生介质床层，它可把 粒度小于5mm物料分为两个粒度级，或利用物料比重的不 同来分选物料。一定压力和流速的上升水流进入压力水箱， 通过紊流板均匀地分布到TBS底部。固体物料进入TBS后在 上升水流的作用下开始分层，粗颗粒高密度的物料集中于槽 体的底部，细颗粒和低密度物料则流向槽体上部。
第5讲重力场中的分级设备
结构组成
图3 TBS的结构组成
第5讲重力场中的分级设备
TBS的结构组成
• 3.1、入料井
物料沿切线方向给入入料井，入料直接进入到TBS的中部。整个 入料井采用了含90％氧化铝的瓷砖作为内衬以防止磨损。
• 3.2 执行机构
执行机构由气缸和定位器组成，定位器接收来自就地控制器或控 制系统PLC的4～20mA的电流信号。每个执行机构与排料阀门相连， 气动机构向下运动使排料阀离开阀座以打开阀门。每个执行机构都 有手动控制装置以防备定位器失灵时可进行人工调节和日常检修维 护。
• 3.3 传感器
位于TBS槽中部的传感器采集紊流床层的密度，将一个4～20mA 的电流信号输入控制系统的PLC或就地控制箱，床层的任何密度变 化都反馈至控系统，并最终通过控制系统去操作执行机构。
第5讲重力场中的分级设备
• 3.4 球形阀门组件――排料阀及阀座
排料阀置于TBS槽体底部的阀座内，当紊流床层比重增 加超出设定值，需要阀门开启排料时，执行机构便推动排 料阀推杆向下使锥形阀离开阀座排出粗重的物料。锥形阀 及其阀座都由含90％氧化铝陶瓷制成以保证这些部件的耐 磨性。
粗煤泥进一步降灰提质的可靠分选设备。 (2)对于新建选煤厂，可采用全部煤泥进行分级，粗粒入螺旋
分选机，细粒入浮选。
第5讲重力场中的分级设备
(3)对于没有浮选的选煤厂，可设计以成套螺旋分选 机为煤泥精选回收设备。
(4)对于老选煤厂改造，可用螺旋分选机替代原系统 中分选下限较高而不适合粗煤泥分选的部分设 备、部分环节或替代粗粒浮选。
