电子式镇流器电路图大全
电子镇流器日光灯接线图
电子镇流器日光灯接线图
为了安全起见，在安装日光灯镇流器时必须把相关路线的总电源切断。
日光灯两端有4根线，镇流器上的L接火线，N接零线。
还有四根线分成两组，这四根线有区别的，两根一组颜色相同，或者离的比较近，能区分出来。
把每一组的两根线接到日光灯的一端，另两根接到另一端。
四线镇流器有四根引线，分主、副线圈。
主线圈的两引线和二线镇流器接法一样，串联在灯管与电源之间。
副线圈的两引线，串联在启辉器与灯管之间，帮助启动用。
由于副线圈匝数少，交流阻抗亦小。
如果误把它接入电源主电路中。
就会烧毁灯管和镇流器。
所以，把镇流器接入电路前，必须看清接线说明，分清主副线圈。
也可用万用表测量检测，阻值大的为主线圈。
日光灯镇流器接线电路图
日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路一定要正确，否则会烧坏灯管和镇流器。
还有需要注意的是安装电感镇流器需要安装启辉器，而安装电子镇流器就不用安装了。
传统镇流器与电子镇流器
所有电子镇流器的结构，基本都是一样的：输入、输出分别安装在两端。
图中的电子镇流器左侧两对导线分别连接灯管的两端，右侧接220V电源。
另外，如果你想接两根日光灯，并联就可以了。

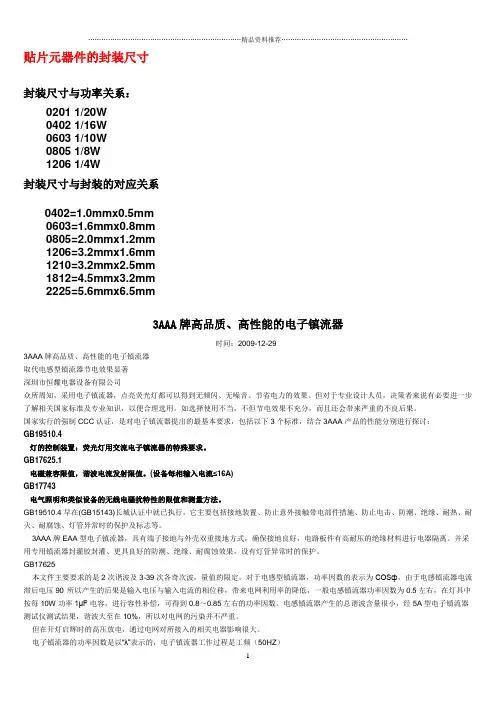

电子镇流器PPFC电路介绍
贴片元器件的封装尺寸封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm3AAA牌高品质、高性能的电子镇流器时间：2009-12-293AAA牌高品质、高性能的电子镇流器取代电感型镇流器节电效果显著深圳市恒耀电器设备有限公司众所周知，采用电子镇流器，点亮荧光灯都可以得到无频闪、无噪音、节省电力的效果。
但对于专业设计人员，决策者来说有必要进一步了解相关国家标准及专业知识，以便合理选用。
如选择使用不当，不但节电效果不充分，而且还会带来严重的不良后果。
国家实行的强制CCC认证，是对电子镇流器提出的最基本要求，包括以下3个标准，结合3AAA产品的性能分别进行探讨：GB19510.4灯的控制装置：荧光灯用交流电子镇流器的特殊要求。
GB17625.1电磁兼容限值，谐波电流发射限值。
(设备每相输入电流≤16A)GB17743电气照明和类似设备的无线电骚扰特性的限值和测量方法。
GB19510.4早在(GB15143)长城认证中就已执行，它主要包括接地装置、防止意外接触带电部件措施、防止电击、防潮、绝缘、耐热、耐火、耐腐蚀、灯管异常时的保护及标志等。
3AAA牌EAA型电子镇流器，具有端子接地与外壳双重接地方式，确保接地良好，电路板件有高耐压的绝缘材料进行电器隔离。
并采用专用镇流器封灌胶封灌、更具良好的防潮、绝缘、耐腐蚀效果，设有灯管异常时的保护。
GB17625本文件主要要求的是2次谐波及3-39次各奇次波，量值的限定。
对于电感型镇流器，功率因数的表示为COSф，由于电感镇流器电流滞后电压90°所以产生的后果是输入电压与输入电流的相位移，带来电网利用率的降低，一般电感镇流器功率因数为0.5左右，在灯具中按每10W功率1μF电容，进行容性补偿，可得到0.8～0.85左右的功率因数。
电子镇流器电路图
电子镇流器电路图电子镇流器（Electronic Ballast）是一种用于供电给气体放电灯（如荧光灯、高压钠灯等）的装置。
它的主要功能是将输入的交流电转换为适合气体放电灯的高频交流电。
在现代照明领域中，电子镇流器已经取代了传统的电感型镇流器，因为它更加高效、节能，并且减少了对环境的污染。
本文将介绍一种常见的电子镇流器电路图。
电子镇流器电路图的组成电子镇流器电路图主要由以下几个主要部分组成：1.电源模块：用于接收输入的交流电并将其转换为直流电供给后续部分使用。
电源模块通常包括整流器、滤波器和功率因数校正电路。
2.变频器：用于将直流电转换为高频交流电。
变频器控制电流和电压波形的形状，并保持其稳定。
3.电流调节器：用于监测和调节电流。
它确保在灯管上的电流在安全范围内，并保持其稳定。
4.灯管驱动电路：用于控制和驱动灯管的点亮。
它为灯管提供所需的起始电压，并在点亮后提供足够的电流来维持灯管的正常工作。
电子镇流器电路图的工作原理电子镇流器的工作原理可以简单概括为以下几个步骤：1.输入交流电通过电源模块进行整流和滤波，转换为直流电。
2.直流电经过变频器，转换为高频交流电。
变频器的工作频率通常在20kHz至100kHz之间，这样可以避免人眼可见的闪烁。
3.高频交流电经过电流调节器，监测和调节电流，确保在灯管上的电流不超过设定的安全范围。
4.灯管驱动电路为灯管提供起始电压，使其点亮。
一旦灯管点亮，驱动电路将提供足够的电流来维持灯管的正常工作。
5.当灯管损坏或需要更换时，电子镇流器会自动检测并停止供电，以保护灯管和电路。
电子镇流器的优势和应用相比传统的电感型镇流器，电子镇流器具有以下几个优势：1.更高的效率：电子镇流器的效率一般在90%以上，比传统镇流器更高，能够节省大量的能源。
2.更好的光质：电子镇流器的高频工作频率能够有效减少灯管的闪烁，提供更稳定、舒适的照明效果。
3.更长的寿命：相比传统镇流器，电子镇流器的寿命更长，减少了灯管更换的频率和费用。
电子镇流器电路图
1、振达牌一拖二电子镇流器的实绘电路：2、9w电子镇流器电路图：13001管为NPN型管，高反压（也就是耐压450V以上）。
大多用在大功率电子镇流器里和电瓶车充电器里，另外还有13003与13005相应耗散功率更大一些！对于用万用表检测，只能大致判断（如要配对用最好用图示仪），简单讲就是将万用表打到R*1K档，黑表笔任意测一个管脚，红表笔测剩下的另外两管脚，比较读数，交换表笔找出黑表笔接的脚与红表笔另外测的两脚的电阻最小时，大约5—10K时，黑表笔所接的脚为基极，另外两脚为集电极、发射极。
在找出基极的情况下，分别将两表笔用手指捏在另外两极上，用舌头舔一下基极，交换两表笔再舔一下基极，将两次测量时表针偏转较大的一次，做为基准、黑表笔所接的脚为集电极，另一边的脚为发射极。
3、一款电子镇流器电原理图4、实用电子镇流器电路：13005*25、胜光15W电子镇流器电路6、40W日光灯电子镇流器电原理图7、用MJE13005×2的20W日光灯电子镇流器8、9、32w交流电子镇流器电路上图电路由整流滤波电容、高频振荡电路以及输出负载屯路三部分构成。
交流220V经整流滤波输出约300V直流为振荡电路提供电源。
开机后，电源经R5对C3充电，使Vc3迅速升高，从而使VT2迅速达到饱和导通；此时由于T的反馈作用使VTI截止。
VT2一旦导通，则Vc3下降，流过L2的电流减小，引起L2两端一个上负下正的电压。
据同名端原则，L1得到上正下负的反馈电压，从而使VTI迅速饱和导通，同时T的正反馈作用又使VT2迅速截止，如此周而复始形成振荡方波(R6D6、R3D5起续流作用)。
负载回路由L3、L4、C4构成。
VTI、VT2产生的高频振荡方波由L3加给负载作激励源。
灯管点亮前，由C4、L4等形成很大的谐振电梳流过灯丝，使管内氢气电离，进而使水银变为水银蒸汽，C4两端的高电压又使水银蒸汽形成弧光放电，激发管壁荧光粉发光。
灯管点亮后，C4基本上不起作用，此时L4则起阻流作用。
电子镇流器原理图详解
电子镇流器原理图详解:目前气体放电灯常用的镇流器有两种：电感式镇流器和高频交流电子镇流器。
由于电感式镇流器工作在工频市电频率，体积大、笨重，还需消耗大量铜和硅钢等金属材料，散热困难、工作效率低、灯发光有频闪，所以现在一些电光源界的科技工作者纷纷寻找新的镇流方法，而高频交流电子镇流器就是一种有效方法。
正在浏览相册:电子镇流器电路图三极管13003电子镇流器电路用三极管13003做开关管组成的常见电子镇流器电路及实物图电子镇流器电路图1图2 图3图4 用的13003开关管图5 电路板本文来自: 原文网址：/sch/gd/0074586.html12V节能灯电路图及原理分析---------------------------------------------------------------------------------12V节能灯电路图如下图所示.该台灯用红外光作读写距离的监测，光敏二极管作环境亮度的监测。
电路(见图1)、红外接收电路(见图1)、环境亮度检测电路(见图4)、报警电路(见图3)、调光及功能选择电路(见图5)等组成。
电路：由V5、V6、R10、C9组成RC选频将直流电转换为具有一定频率交流电信号输出的电路">振荡器，振荡信号经R12送入红外发光频率的红外光信号。
电路：D1接收信号由V1、V2放大，D2、D3、C8倍压检波，V3、V4电子开关组成。
当红外光电二极管接收到红外光信号后，如强度足够，则V3导通，V4截止，A点不“接地”；反之，如强度不足或接收不到红外线信号，则V3截止，V4导通，A与地相接。
使SCR2关断，灯熄；同时报警电流流过的路叫做电路">电路工作。
环境亮度检测电路：当环境亮度低时(不适宜读写)，光敏二极管D5阻值变大，V9因b极为低电平而截止，D6发光指示报警。
反之，D6熄灭。
报警电路：该电路是一个声频将直流电转换为具有一定频率交流电信号输出的电路">振荡器，C3为负反馈电容。
日光灯电子整流器电路工作原理与13种电路图
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件一—整流器，来分担多余的电压。
第一种电路简介：D1~D4,整流电路C1~C2/R1,稳压电路R2~R3/C3,充放电电路Q1~Q2/L1~L3,锯齿波振荡发生电路L4，起辉/限流C6,灯管运行中通过微小电流，辅助加热灯丝。
05C5原理1. 市电经D1〜D4整流后，由C1、C2稳压、滤波后，得到土 150V 左右的电源。
2. 电源经R3 R2对C3充电，当C3两端电压达到18V 后，D7导通，Q2正偏导通。
3. 当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4. L2上部电位迅速降低， 由于电感线圈特性一一维持电流稳定： 所以，L2上产生继续向下流动电流， 即产生自感电势：上负下正。
5. 同特芯耦合线圈作用，L1上产生一个上正下负感应电势， R7电位上升，Q1由截止变为导通。
6. C3放电使得R8电位降低，和L2共同作用，使得 Q2截止。
7. Q1导通、Q2截止后，C3又恢复充电，为 Q2导通作准备。
8. 这样Q1、Q2交替工作形成振荡状态，在 L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、 并由L4放大升压输出：10. Q2导通、Q1截止时： 电流回路：—经过下灯丝一- - C6——上灯丝—— L4—— L3—— Q2C2上端为正R6— C2下端。
11. Q1导通、Q2截止时： 电流回路： C1上端为正一—Q1——R5- —L3—— L4——经过上灯丝—— C6——下灯丝一一C1下端。
12. 使L4、C6组成的串联谐振电路谐振， 产生较高的脉冲谐振电压使灯管燃亮， 灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止， L4起到限流的作用，Q1、Q2继续交替导通，将 300V 直流电源 逆变为25KHZ 左右的锯齿波形电流（灯管正常后，灯管两端约为110V 电压，其余电压由整流器承担）。
电子镇流器电路(基本半桥逆变电路)分析
电子镇流器电路（基本半桥逆变电路）分析一、各元件的作用FUSE保险电阻：过电流和短路电流保护元件，抑制浪涌电流；L1，C1，C2：组成π型EMI滤波器，减轻高频逆变电路产生的电磁干扰；D1，D2，D3，D4：组成桥式整流电路，将输入的交流变为直流；C4滤波电容：将整流出的电压进行平滑滤波，使其接近直流电压；R1，C5：RC积分电路，滤波后的电压经过R1对C5进行充电，提供DB3导通电压；DB3双向触发二极管：当C5上的电压高于DB3的导通电压时，DB3导通，向Q2的基极注入电流，使T2导通，电路起振后，DB3不再导通；D5：隔离启动电路和振荡电路，使振荡电流不会经过C5到地；R2，C4：C4为续流电容，R2为C4提供放电网络。
当Q1和Q2在交替开关的同时截止阶段，使灯丝有电流流过，C4通常为1000~3300pF；R2，C4组成的放电网络同时避免两个三极管电流重叠，提供一个死区时间。
D6，D7续流二极管：与三极管并联在磁环线圈的两端，保护三极管，防止三极管反向击穿，反向电动势会通过二极管释放；Q1，Q2开关三极管：构成推挽电路，两管交替导通，在Q1的发射极和Q2的集电极中间产生近似方波脉冲；R4，R6：稳定电路工作点，负反馈作用，抬高晶体管发射极电位，控制发射机和基极之间的电压；R3，R5：控制晶体管的基极电流，同时隔离晶体管的基极电压与磁环绕组的感应电动势；N1，N2，N3磁环绕组（脉冲变压器）：利用互感耦合，以及磁芯的饱和特性，控制Q1与Q2的交替开关；L2，C6：LC串联谐振电路，在C6两端为灯提供启动电压，同时对方波脉冲进行滤波，使灯丝电流近似正弦波；L2的Q值和C6的决定提供启动电压的大小；C7，C8：隔直电容，为灯丝电流提供交流通路。
二、各元件参数估算要求FUSE保险电阻：一般选择4.7~47欧；L1，C1，C2：高阻低通滤波器设计；使用安规电容；D1，D2，D3，D4：整流二极管，二极管反向耐压和热稳定性，反向耐压一般为输入电压的1.25倍；C4滤波电容：充放电的时间常数以及耐压值，充放电时间常数数交流周期的3~5倍，耐压值高于峰值电压的1.25倍；R1，R2：一般，R1=R2，两者相近，一般控制R1流过的电流在0.5~1mA；C5：C5的耐压要高于DB3的导通电压1.25倍以上，R1、C5的时间常数一般应为开关管导通时间的5%左右，要求有足够大的电流经过DB3注入Q2基极，使Q2导通；D5：普通整流二极管；C4续流电容：Q1和Q2截止时，C4会产生脉冲电流，Q1、Q4交替导通截止，使C4上产生正负交替的高频脉冲，因此C4要选择高频损耗小的电容，避免发热损坏；D6，D7续流二极管：续流二极管D选择要考虑导通、截止和转换三部分损耗，所以用正向压降小，反向电流小和存储时间短的开关二极管，一般选用肖特基二极管；Q1，Q2开关三极管：晶体管的耐压大于滤波后的线路电压；集电极电流依据灯丝峰值电流确定，通过集电极的峰值电流是通过L2的峰值电流，因此集电极电流参数应远大于此值；晶体管的开关速度主要受存储时间影响，存储时间应低于开关周期的20%，开关周期可用镇流器的开关频率计算；直流电流增益要大，一般要求大于5，这样较小的基极电流就可以获得较高的集电极电流，减小晶体管的导通损耗；R4，R6：反馈电阻，通过发射极电流变化影响晶体管发射极电压，进而控制发射极和基极之间的电压的变化，依据晶体管工作点的稳定要求取值；R3，R5：依据开关三极管的集电极电流和直流增益，确定基极电流，结合N1，N2的感应电动势确定；R3，R5与N1，N2的匝数相关（由晶体管基极电流的峰值决定）；N1，N2，N3磁环绕组：绕组的匝数由磁环的饱和磁场强度，有效磁路长度，以及流过绕组的峰值电流大小决定，绕组匝数=（有效磁路长度*饱和磁场强度）/峰值电流；绕组电压= -（磁导率*匝数平方*截面积/有效磁路长度）*电流变化率L2，C6：C6的耐压是灯的启动电压的1.25倍，LC振荡电路的谐振频率与晶体管开关频率相近（开关频率不能小于谐振频率，谐振电路构成的负载应该呈感性或阻性，但不能呈容性）：f≈1/ 2π(L2*C6)1/2，C6上的谐振电压为灯的启动电压；C7，C8：高频损耗小，耐压大于线路峰值电压1.25倍。
电子镇流器的工作原理图-基础电子
电子镇流器的工作原理图-基础电子电子镇流器的线路形式有很多种，但其电路模式大同小异。
其中串联谐振式是较为典型的一种，如图7-10所示。
它实际上是一种逆变电路，两只晶体管集电极电压波形为矩形波，频率为20-60kH。
．该电路由整流滤波电路（VC、C．）、高频振荡开关电路（R，、C4.VD2、VT1、VT2‘及T）和输出负荷谐振电路（L、C6）等部分组成，C5为抗干扰电容。
工作原理：接通电源，220V交流电经整流桥VC整流、电容C1滤波后，得到310V的直流电压。
该电压经电阻R．向电容C4充电，当C4上的电压超过双向触发二极管VD：的触发电压（16-25V）时，VD2导通，一正向脉冲电流加到晶体管VT：的基极，使其导通。
此时3IOV电压经电容C2、二极管VD3、电容C¨荧光灯下端灯丝、电感L、变压器T绕组W3、VT2及电阻R6所构成的充电回路充电。
电容C6与电感L组成一串联谐振电路，当VT2导通时，因变压器T中绕组W1、W2、W，极性缘故，VT：仍保持导通，VT1反向截止。
当充电过程结束瞬间，W．和W2感应电动势极性突然反向，此时电路翻转，VT1变为导通，VT2变为截止。
于是串联谐振电路中的电容C4上所充之电通过VT1及Rs放电，使串联谐振电路产生振荡，并产生方波（即开关波）电压。
方波馈到电感L和电容C6的串联谐振电路，形成近似正弦波的高频（30-60kHz）振荡电压。
串接在充放电回路中的荧光灯灯丝同时也获得预热。
C6上的高频电压直接加到灯管两端，而使灯管点亮（起动时达300-400V），灯管点亮后，由于电感L的限流作用，电压降为90-100V的工作电压。
电流主要通过灯管，但C6支路仍有一定分流，而对灯丝有辅助加热作用。
图中，电容C2起隔直作用；二极管VD3、VD4起电压峰值阻尼作用，以防止灯管早期端头发黑；谐振电路的频率主要由电感L 和电容C6决定，C5和W3对频率也有一定影响。
兼容各种电子镇流器V888电源接线图
深圳大学核心技术，兼输入端不能直接接 220V，否则直接损坏 V888。 第一必须用 4 针的外壳 第二必须把灯体上同侧的 2 个针短路起来 第三 V888 电源的输入端不分正负，接到两侧触点上面 第四，V888 输出红线接 LED 正，黑线接 LED 负 案例说明 同侧的 2 个针 （如图 2 所示）内部短路 同侧的 2 个针（如图 3 所示） 内部短路，意思是我们做灯的 需要做前加工
图2
图3
图4
图 3 为典型的电子镇流器的 2 组输 出线，基本原则是以组为单位，比 如图 2、3 所指示的 2 个同侧针， 必须跟图 4 的同组对插， 不能错位。 另外千万不可以将红圈内的同组 短路（意思是不要动电子镇流器任 何地方与线路） 。
图例：组的概念。
欧普电子镇流器电路图
75Ω
D7
FR107
C9
0.47μf/50v
R7
120K
D8
FR107
C10
0.47μf/50v
R8
3.3K
D9
FR107
C11
3300p/1250v
R9
100K
D10
FR107
C12
22μf/50v
R10
570K
D11
FR107
C13
0.01μf/1250v
三极管
D12
1N4007
电流:0.18A2AA838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
配用灯管T6:40W2AA838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
功率因数:0.962AA838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
零件参数明细表:
二极管
电容
电阻
D1
1N4007
C3
0.015μf/630v
R1
330K
D2
1N4007
C4
0.015μf/630v
R2
0.51Ω
D3
1N4007
C5
22μf/250v
R3
0.51Ω
D4
1N4007
C6
22μf/250v
R4
75Ω
D5
FR107
C7
22n/630v
R5
330K
D6
FR107
日光灯电子整流器电路工作原理及13种电路图
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介： D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表 1U灯管UI灯管整流器原理市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
振荡信号经L3耦合、并由L4放大升压输出：Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
美国镇流器电路图
美国镇流器电路图1. 概述ML4831是一种亮度可调的高功率因数、高效率电子镇流器控制器。
它主要由功率因数控制器、振荡器、预热关断时序、控制选通逻辑、输出驱动器及过压、过热保护等部分组成（参见图1）。
重新启动和灯管再输出由外部时序控制，并且考虑到对不同灯管特性的综合控制，镇流器控制装置可通过频率调制（FM）来调整灯管的功率，通过补偿编程调整灯管的功率，通过补偿编程来调整压控振荡器（VCO）的工作频率。
这些功能集成在一块芯片上，它可以在不同的场合下使用。
芯片的主要特点如下：●功率因数校正和功率调节功能由一块集成电路完成。
●低失真，高效率，连续升压，平均电流检测功率因数。
●快速启动或瞬时启动，启动时间可调。
●灯管电流反馈控制亮度。
●变频调光和启动。
●灯管熄灭情况下，可调再启动，以避免镇流器发热。
●内部超温关断保护代替了外部传感保护，保证了设备的安全。
●PFC中过压比较器可以消除因负载开路引起的失控。
●采用大幅度振荡器和标准电流乘法器，提高了抗噪力。
2.引脚功能ML4831采用双列直插18引脚封装，引脚排列如图2所示。
各引脚功能说明如下：●EA OUT：PC误差放大器输出和校正端。
●IA OUT：PFC平均电流互导放大器的输出和调整节点。
●I（SINE）：PFC电流乘法器输入。
●IA+：PFC平均电流互导放大器同相输入和PFC逐周限流比较器峰值电流检测点。
●LAMP F.B：灯管起弧电流取样(或调节)误差放大器的反相输入端，也是亮度控制输入节点。
●LFB OUT：灯管电流误差跨导放大器输出。
●R(SET)：外接电阻，它设定振荡器的最高频率Fmax和R(X)/C(x)充电电流。
●INTERRUPT：用于灯管的熄灭检测和再起动。
当该脚的时间间隔后再起动。
●R(X)/C(X)：预热定时，亮度锁定和中断。
●GND：地●P GND：芯片功率接地端。
●OUT B：镇流器的MOSFET驱动输出端B。
●OUT A：镇流器的MOSFET驱动输出端A。
电子式镇流器电路图大全
电子变压器工作原理图电子变压器就是开关稳压电源。
它实际上就是一种逆变器。
首先把交流电变为直流电，然后用电子元件组成一个振荡器直流电变为高频交流电。
通过开关变压器输出所需要的电压然后二次整流供用电器使用。
开关稳压电源具有体积小,重量轻,价格低等优点,所以被广泛用在各种电器中。
开关稳压电源的原理较复杂。
下面一种电子变压器电路图的分析，输入为AC220V，输出为AC12V，功率可达50W。
它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。
电子变压器电路图:电子变压器工作原理电路如图所示。
电子变压器原理与开关电源工作原理相似，二极管VD1～VD4构成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。
R1为限流电阻。
电阻R2、电容C1和双向触发二极管VD5构成启动触发电路。
三极管VT1、VT2选用S13005，其B为15～2 0倍。
也可用C3093等BUceo>=35OV的大功率三极管。
触发二极管VD5选用32V 左右的DB3或VR60。
振荡变压器可自制，用音频线绕制在 H7 X 10 X 6的磁环上。
TIa、T1b绕3匝，Tc绕1匝。
铁氧体输出变压器T2也需自制，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。
T2a用直径为0.45mm高强度漆包线绕100匝，T2b用直径为1.25mm高强度漆包线绕8匝。
二极管VD1～VD4选用 IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V。
此电子变压器电路工作时，A点工作电压约为12V;B点约为25V;C点约为105V;D点约为10V。
如果电压不满足上述数值，或电子变压器电路不振荡，则应检查电路有无错焊、漏焊或虚焊。
识读电子镇流器原理图
识读电子镇流器原理图电子镇流器是由数种电子元器件构成的，它实际上是大功率晶体管高频开关振荡电路。
晶体管开关振荡电路的形式有单管振荡型、双管串联推挽振荡型、双管并联推挽振荡型、双管互补推挽振荡型。
目前世界上使用的场效应管的电子镇流器大多采用串联推挽振荡型，电路形式如图1所示。
图1 电子镇流器原理图一、电子镇流器结构图2 电子镇流器组成二、电子镇流器单元电路组成1、电子镇流器供电来源电子镇流器在市面上使用最多的电子镇流器都是使用的照明用电220V交流电供电，其主要原因是220V交流电电源供电量充足，使用方便。
该电子镇流器采用单项插头，经过BL、WH与外界的220V交流电插座配合使用，为电子镇流器提供电能。
2、防干扰电路组成防干扰电路由图1中的L1、C1构成EMI电子滤波器。
具备隔离220V交流电和电子镇流器，功能是放止220V交流电上寄生的高频脉冲对电子镇流器元器件进行冲击，也防止电子镇流器内部产生的干扰脉冲电压回馈到电网电压220V交流电上，对其他用户构成影响。
3、整流滤波电路组成整流滤波电路由D1、D2、D3、D4和EC1、EC2构成。
将外界输入的220V交流电转变为约为310V直流电输出。
4、启动控制电路组成R1、R2、R3、C2为积分电路，与D5、DB1构成启动控制电路。
确保在电路通电瞬间促使场效应管Q2导通、Q1关断。
5、振荡逆变电路组成场效应管Q1、Q2以及高频振荡变压器T1（T1A、T1B、T1C）构成变压器反馈串联推挽式开关振荡电路，也称为振荡逆变电路或称为变流器，输出脉动的高频振荡信号，振荡频率为20~60KHz。
6、串联谐振启辉电路T2、C6、C7构成串联谐振启辉电路。
由YEL1、YEL2、BLUE1、BLUE2分别接负载（节能灯）的灯丝，通过串联谐振启辉电路启动负载工作。
7、保护电路图1中的RV、RT为压敏电阻，防止出现过压对电子镇流器的电压冲击，具有过压保护作用。
图1中ZD1、ZD2、ZD3、ZD4在电路中具有钳位作用，防止Q1、Q2两端电压过高，对Q1、Q2起到保护的作用。
电子整流器电路工作原理及多种电路图
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表1I原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
32W电子镇流器的工作原理有图
三、电子镇流器的特点电子镇流器的工作原理是将工频(50Hz或60Hz)电源变换成20～50KHz左右高频电源，直接点灯，无需其它限流器件。
与电感镇流器相比，电子镇流器具有以下优点：1、节能：1）照明效率提高普通荧光灯的工作频率为50Hz，其照明高效率因所谓的正电(或负电)降落的存在而很低，当电源频率在1000Hz以上时，这种正电(或负电)降落现象消失。
而电子镇流器工作频率一般都在20一50kHz，不产生正电或负电电位跌落，这就是电子镇流器能提高照明效率的原因。
2）电子镇流器自身功率损耗低。
电子镇流器的自身消耗功率较难测量，经间接测量估算，工作点调整较好的电子镇流器，其自身消耗一般都在灯功率的5%以下。
2、其它优点由于应用了高频电感，电子镇流器体积小，重量轻；低电压可启动点燃灯管；无需启辉器；无频闪，无噪声等等。
四、电子镇流器的组成与主流电路分析1、电子镇流器的组成电子镇流器由抗干扰滤波器、整流滤波电路、功率因数调整器、高频变换、谐振电路、异常状态保护电路和荧光灯组成，其方框图如图1所示，各部分作用如下：1）抗干扰滤波器：防止电子镇流器产生的高频干扰信号进入到电网造成幅射；2）整流滤波电路：将220V的工频(50Hz或60Hz)交流电变换成310V的直流电，作为电子镇流器的电源；3）功率因数调整器：对本机的功率因数进行调整和补偿；4）高频变换电路：电子镇流器的心脏电路，将直流电源变换成20K～50KHz左右高频电源，去驱动荧光灯。
本电路通常采用一对功率管（三极管或场效应管）组成的自激振荡器来实现；5）谐振电路：用来取代普通荧光灯的启辉器，它在荧光灯起辉前，可以等效为一个串联谐振电路，其振荡频率与高频变换电路的频率一致，谐振时，在电容C上产生一个很高的电压，确保灯管着火点亮。
灯管点亮其等效电阻减小，此电阻与电容C并联，大大地降低了谐振电路的Q值，该电路又成为了一个RL串联电路，L变成了一个限流器；6）异常状态保护电路：当荧光灯不能正常点亮时，很高的谐振电压会使功率器件烧毁，本电路的作用是保护功率器件在异常状态时不会烧毁；7）荧光灯：作用是将20K～50KHz左右高频电能变换成光能。
日光灯电子整流器电路工作原理及13种电路图
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路C1~C2/R1，稳压电路R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表1UI灯管UI灯管整流器原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子变压器工作原理图电子变压器就是开关稳压电源。
它实际上就是一种逆变器。
首先把交流电变为直流电，然后用电子元件组成一个振荡器直流电变为高频交流电。
通过开关变压器输出所需要的电压然后二次整流供用电器使用。
开关稳压电源具有体积小,重量轻,价格低等优点,所以被广泛用在各种电器中。
开关稳压电源的原理较复杂。
下面一种电子变压器电路图的分析，输入为AC220V，输出为AC12V，功率可达50W。
它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。
电子变压器电路图:电子变压器工作原理电路如图所示。
电子变压器原理与开关电源工作原理相似，二极管VD1～VD4构成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。
R1为限流电阻。
电阻R2、电容C1和双向触发二极管VD5构成启动触发电路。
三极管VT1、VT2选用S13005，其B为15～2 0倍。
也可用C3093等BUceo>=35OV的大功率三极管。
触发二极管VD5选用32V 左右的DB3或VR60。
振荡变压器可自制，用音频线绕制在 H7 X 10 X 6的磁环上。
TIa、T1b绕3匝，Tc绕1匝。
铁氧体输出变压器T2也需自制，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。
T2a用直径为0.45mm高强度漆包线绕100匝，T2b用直径为1.25mm高强度漆包线绕8匝。
二极管VD1～VD4选用 IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V。
此电子变压器电路工作时，A点工作电压约为12V;B点约为25V;C点约为105V;D点约为10V。
如果电压不满足上述数值，或电子变压器电路不振荡，则应检查电路有无错焊、漏焊或虚焊。
然后再检查VT1、VT2是否良好，T1a、T1b的相位是否正确。
整个电子变压器电路装调成功后，可装入用金属材料制作的小盒内，发利于屏蔽和散热，但必须注意电路与外壳的绝缘。
引外，改变T2 a、b二线圈的匝数，则可改变输出的高频电压。
老款20W电子镇流器电路图此镇流器是用两只高速开关三极管MJE13005制作的20W日光灯电子镇流器。
鸿光牌电子镇流器电路图鸿光牌电子镇流器号称“无污染”，经销商说这种镇流器在工作时不会对其他电器造成干扰(普通电子镇流器在工作时会产生大量谐波，若滤波电路不佳，就会使这些谐波进入电网，对其他家用电器造成影响)，只要灯管不漏气，就是断了灯丝的灯管也能使用，而且节能效果显著。
禁不住经销商的诱惑，笔者购买了两个这种镇流器。
试用后，觉得其效果还可以。
用调压器调节输入电压在160～240V时均能点亮灯管，亮度也与使用普通电感镇流器相差无几(至于能否点亮断丝灯管，笔者没有试验)。
将其拆开后，发现其内部电路相当简单，现介绍给读者，供有兴趣者仿制。
该镇流器电路如附图所示。
电容C1、C2为降压电容，D1～D4为整流二极管，C3、C4为启辉电容。
R1、R2为限流电阻。
220V电源电压经过D1～D4、C3、C4组成的倍压整流电路后，a、b两端电压可达600V以上，这一电压完全可以使灯管H启辉点亮。
按：正确地说，这是一个四倍压整流电路，在灯管未启辉或未装灯管时，a、b两端电压可达4×√2×220≈1200V。
这种电路的优点是，因为根本未对灯丝预热，故断丝也无妨，即使两端均已断丝的灯管仍可再利用。
其缺点是，由于种种原因，有时不能一次启动点亮，需开/关电源多次启动才能点亮。
此外，它不一定“节能”，因其限流电阻R1、R2的耗散功率不一定小于镇流器的有功功率。
读者如要仿制，C3、C4以取耐压630V为宜。
40W电子整流器电路图目前在市场上，流通着大量的低价国产电子整流器。
笔者为了分析其线路，购买了一个40W的电子整流器并画了线路，如下：在上图中，市电从A1，A2接入，D1-4构成全桥整流，C1,C2串联分压并作滤波。
后面两个三极管和电感L1-3等组成半桥式高频振荡器。
D5-6是保护三极免于损坏。
电感L4和C6构成谐振回路，灯管电离导通后L4作为阻流用。
元件选用电阻电容三极管按图示即可。
电感L1-3用3根单芯PVC线绕在外径10mm 内径6mm高5mm的环型磁芯上，L1-2绕2T，L3绕三圈，注意同名端的接法。
L4是用EI-19的磁芯制作的，由于笔者没有拆该元件，所以对线径匝数未知，从一些资料查出在200-300T左右。
双管节能灯电子镇流器双管节能灯电子镇流器电路是家中常用的照明工具。
电子镇流器的主要电路型式1、常用的镇流方法(1) 电阻镇流电阻镇流器工作原理如图1所示。
电阻镇流的工作效率低，要确保电阻镇流电路正常工作，应使电源供电电压不低于2倍的灯工作电压。
实用中应用不多。
(2) 电容镇流电容镇流只有在很高的供电频率下才能很好地工作，如果交流供电频率太低，则会在交流供电的每半个供电周期内产生很大的峰值电流，具有镇流工作效率高的优点。
电容镇流器工作原理如图2所示。
(3) 电感镇流电感镇流是一种得到广泛应用的镇流方法，但它的损耗比电容镇流要大，但是灯电流在50Hz交流供电频率下的失真较电容镇流要小得多，使用时需配用启动器。
电感镇流器工作原理如图3所示。
电感镇流几乎可以应用于所有的气体放电灯应用场合。
电感镇流具有以下特点：①相对电阻镇流损耗低。
②电路简单。
但是也有以下的缺点：①由于电路中有一个电感，所以灯电压、灯电流之间有一个相位差，从而造成电路的功率因数较低(一般在0.5左右)。
②灯的启动点火电流较大，一般是灯额定工作电流的1.5倍。
③灯工作电流对电源供电电压的变化较敏感，故镇流效果不太稳定。
④电感镇流器的体积和质量较大。
(4) 电容、电感镇流电容、电感镇流电路工作原理如图4所示。
在电容、电感镇流电路中，要求电容的容抗要比电感的阻抗要大，这种镇流电路和电感镇流电路时的工作情况不同，这时灯的工作电压(电流)超前电源电压一定的相位，所以又被称为超前型镇流电路。
电容、电感镇流电路有较好的稳定特性，但是重复点火能力较差。
这是为何当灯的电流过零时，电源电压的峰值和灯电压的方向正好相反的原因。
(5) 高频交流电子镇流器在以上4种镇流方法中，目前电感镇流式电子镇流器得到了广泛的应用。
但是采用高频交流电子镇流器可以提高灯管的发光效率，没有电感镇流器特有的 50Hz 工频噪声，减小了镇流器的体积和质量。
高频交流电子镇流器和普通电感镇流器在使用时可以互换，易于实现智能控制(如DALI)，在工厂、办公楼、家庭等应用场合，高频交流电子镇流器有很大的市场。
一个性能优良的高频交流电子镇流器电路的工作原理框图如图5所示。
从电子镇流器的噪声角度而言，电子镇流器的工作频率应大于20kHz，但是从降低镇流电感磁芯的高频损耗的角度而言，电子镇流器的工作频率又不能选得太高，一般不应大于100kHz，并且这个工作频率的大小还和具体的灯管型号有关，同时还应考虑到电子镇流器在高频工作时产生的高频干扰信号对工作于红外工作频段的家用电器等的影响。
例如对工作于RC5系统的红外遥控电路它工作于36kHz，所以电子镇流器的工作频率不应工作在18kHz或36kHz，现在30~40kHz这个频率范围已基本被红外遥控系统使用，所以在设计电子镇流器时，不应选择这个工作频率范围。
2、电子镇流器的分类(1) 根据电子镇流器的供电方式分类按电子镇流器的供电方式划分，电子镇流器可以分为直流供电的电子镇流器和交流供电的电子镇流器两大类：①直流供电的电子镇流器。
直流供电的电子镇流器常用于以下的应用场合。
·应急照明系统，例如交流供电骤然断电时，利用蓄电池供电的照明，工作原理框图分别如图6(a)~(e)所示。
·公共交通工具，例如汽车、轮船和飞机等应用场合。
·小型家电，例如手电筒等。
·一般直流供电电压为12V、24V、72V和110V或更高等应用场合。
②交流供电的电子镇流器。
交流供电的电子镇流器直接采用交流市电供电，和直流供电的电子镇流器相比多了一个交流市电输入整流电路，并且电子镇流器的DC/AC变换电路的直流供电电压为300V左右，而电子镇流器的直流供电电压根据需要选择的范围较宽。
(2) 根据电子镇流器的应用分类：根据电子镇流器的应用，可以分为以下几类：①单灯、双灯或4灯应用的电子镇流器。
电子镇流器的双灯应用电路工作原理框如图7所示。
②独立式电子镇流器或和灯结合为一体的电子镇流器(CFL)。
③预热启动或冷启动工作方式的电子镇流器。
④具有有源功率因数校正(补偿)功能的双级/单级变换电子镇流器。
⑤采用无源功率因数校正(补偿)的电子镇流器。
⑥电子镇流器按其是否可以调光又可分为可调光电子镇流器和非可调光电子镇流器两大类。
一些常见的电子镇流器和控制器产品如图8~图13所示。
3、电子镇流器的基本电路从工作原理而言，电子镇流器是一个电源变换电路，它将交流输入市电电源的波形、频率和幅度等参数进行变换，为灯负载提供供电电源，并且要求这个灯负载供电电源电路应能满足灯负载对灯丝预热、点火、正常工作和在灯负载电路有故障状态的保护功能要求。
常用的电子镇流器直流/交流变换电路(DC/AC)如图14所示。
4、电子镇流器的工作原理与发展电子镇流器的典型技术指标有：功率因数、总谐波失真(THD)、波峰因数(CF)、灯管的灯丝预热(如灯丝预热时间、灯管预热电压)、灯管开路电压、灯管点火电压、灯管工作电压等参数。
20世纪80年代后期，我国研制和生产电子镇流器的单位日益增多，为改变许多生产单位无标准生产的混乱局面，提高电子镇流器产品的质量，当时的轻工业部于1989年8月9日发布了ZBK74011(管形荧光灯用交流电子镇流器的一般要求和安全要求)专业标准，并于1990年2月1日开始实施。
1990年3月，又发布了ZBK74012(管形荧光灯用交流电子镇流器的性能要求)，于1990年10月1日开始实施，但是考虑到当时生产的电子镇流器谐波含量都严重超标，因此，ZBK74012-9标准中关于谐波含量的规定要求，推迟到1993年开始执行，以便使企业在推迟期内高设法将产品的谐波含量技术参数达到规定的标准要求。
ZBK74011和ZBK74012这两项标准虽然是参照IEC928和IEC929标准制定的，但是考虑到我国电子镇流器的实际水平，对一些条款作了一定的保留。
为了确保电子镇流器的生产技术水平和产品质量，国家技术监督局在1994年7月发布了GB15143-94(管形荧光灯用交流电子镇流器一般要求和安全要求)及GB/T15044-11(管形荧光灯用交流电子镇流器性能要求)两项国家标准，这两项国家标准分别等同采用 IEC928(1990)和等效采用IEC929(1990)，其中前者为强制性标准，后者为推荐标准，均于1995年1月1日开始实施。
