机电设备故障诊断与维修详解培训课件

附件江苏开放大学形成性考核作业学号姓名课程代码110048课程名称机电设备故障诊断与维修评阅教师陈晓军第 2 次任务共 3 次任务江苏开放大学一、选择题（每题2分，共20分）1、数控机床的绝多数故障属于（ B ）故障，出现故障时对机床和操作人不会造成任何伤害。

A、破坏性B、非破坏性C、无报警显示D、有报警显示2、数控系统硬件发生故障后，用万用表、测试仪对元件进行在线测量、离线测量，或借用“完好板”比较测量，属于（ D ）检查法。

A、故障现象分析法B、信号追踪法C、系统分析法D、静态测量法3、数控系统是否具有（ C ），已经成为衡量数控系统性能特性的重要指标。

A、程序测试功能B、故障报警功能C、自诊断功能4、下列哪个不是常用的测温电阻丝材料。

（ A ）A、铁B、铂C、铜D、镍5、优级扣合法也称（ A ）。

A、加强扣合法B、热扣合法C、强固扣合法D、强密扣合法6、修理后会导致配合件的尺寸与原来有所不同的机械修复技术是（ B ）。

A、金属扣合法B、修理尺寸法C、镶加零件法D、局部修换法7、表面机械强化技术中应用最为广泛的是（A ）。

A、喷丸强化B、滚压强化C、内挤压8、（A ）质量好坏以及能否正确使用，直接影响镀层性能。

A、电刷镀溶液B、受镀基体表面C、镀笔D、电刷镀电源9、容易产生气孔、夹渣、裂纹等缺陷的机械修复技术是（ D ）。

A、表面强化B、电镀C、胶粘D、焊接10、修复技术选择的首要原则是（ B ）。

A、经济性好B、技术合理C、生产可行D、操作简单二、填空题（每空1分，共30分）1、工况监测的任务是判别动态系统是否偏离正常功能，并监视其发展趋势，预防突发性故障的发生。

2、按提取信息方式的分类，故障诊断分为：直接诊断、简接诊断。

3、设备诊断技术尽管很多，但基本上离不开信息的采集 .分析处理、状况识别、诊断三个环节。

4、装配工艺过程一般由装配准备、装配工作、校正油封、包装等五个部分组成。

5、___机械修复__技术是一种利用机械加工的方法将零件的磨损部位再次加工，或利用机械连接如螺纹、键、铆、过盈联接等使磨损、断裂的零件得以修复的方法。

煤矿机电技术员经典培训PPT课件教材讲义

1 先进的机械装备及电力电子技术
目前最先进的为同步机内装式交流变频提升机，其主回路和磁场回路均采用电力电子器件，实现变频和整流，由于采用交流电机，没有电刷问题，提升机容量可以大幅度增加。电力电子技术在控制采煤机牵引速度上也得到应用，主要是交流变频调速和滑差调速。
1 先进的机械装备及电力电子技术
引言
生产能力的提高，与之相适应的配套机械设备应运而生，就采掘工作面的装备而言，美国、德国、澳大利亚等国电牵引采煤机的使用已达到100%，单台装机功率达1530kw，截割牵引速度为 10-15m/min，最大牵引速度达到45.9m/min，产量达到4075t/min；工作面刮板输送机的功率达到1600kw，长度400m，输送机槽钢板厚度达到60-70mm；带式输送机的最大运输能力已达3500t/h，功率1400kw，带宽1.5-1.6m，带速3.5-4.7m/s，最大水平运距2000m（多点驱动）；部分断面掘进机的最大重量达120t，截割头功率达500kw，可切割抗压强度超过100mpa的岩石，最大掘进断面70m2。这些先进机械装备的使用，不仅提高了生产能力，而且使煤矿劳动生产率得以大幅度提高。
2 机电一体化
英国、日本、美国和中国生产的部分电牵引采煤机，装备了以计算机为核心的控制和工况监测与故障诊断系统，对采煤机的运行工况及参数进行采集、处理、显示、存储和传输，提供操作指导或控制采煤机做出相应的处理，对电机、轴承等部件进行故障自动诊断。
2 机电一体化
计算机技术与液压控制有机结合，实现了液压支架定压双向邻架或成组自动移架，避免对顶板和支架产生冲击载荷。
此外，电力电子技术还应用与带式输送机的调速或软启动控制、风机调速和水泵调速，除了可以提高调速性能外，更主要可以节省能源。以电力电子技术为基础的开关磁阻电机因其启动力矩大、启动电流小、可以频繁重载启动的优点，特别适用于矿井输送机一体化技术是机械、计算机、自动化控制技术的综合应用。随着计算机、软件技术、传感器技术和自动化控制技术的发展，机电一体化产品在性能和功能方面实现了飞跃，并在煤矿中得到广泛应用。

机电工程技术培训课件(PPT55页)

（二）低合金结构钢 1.又称低合金高强度钢，按照国家标准《低合金高强度结构钢》 GB/T1591-2008,根据屈服强度划分，其中共有Q345、Q390、Q420、 Q460、Q500、Q550、Q620、Q690八个强度等级。 2.低合金结构钢的特性及用途（1）低合金结构钢是在普通钢中加入微量合金元素，而具有高强度、高韧性、良好的冷成形和焊接性能、低的冷脆转变温度和良好的耐蚀性等综合力学性能，如Q345强度比普碳钢Q235高约20-30%,耐大气腐蚀性能高20-38%，重量可减轻20-30%；（2）低合金结构钢主要适用于桥梁、钢结构、锅炉汽包、压力容器、压力管道、船舶、车辆、重轨和轻轨等。例如：鸟巢钢结构重为4.6万t,最大跨度343米，使用Q460，屈服强度 460MPa,钢板厚度达110mm; 我国第一套30万吨合成氨装置中的氨合成塔的筒体就是采用三层各 50mm的18MnMoNbR钢板进行热卷，并作成热套，组成53200mm 直径和5150mm厚的高压合成塔筒体。
例如：油罐，电站锅炉中的汽包，中低压锅炉常为专用锅炉碳素钢，高压锅炉汽包常用低合金钢
3.管材：普通无缝钢管，螺旋缝钢管、焊接钢管、无缝不锈钢管，高压无缝钢管等。广泛应用在各类管道工程中。
例如：锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管和低合金钢管。
过热器和再热器使用的无缝钢管根据不同壁温用采，15CrMo， 12CrMov
机电工程技术培训课件(PPT55页)
机电工程技术

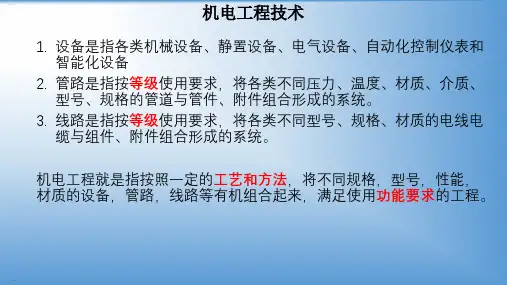

1. 设备是指各类机械设备、静置设备、电气设备、自动化控制仪表和智能化设备
2. 管路是指按等级使用要求，将各类不同压力、温度、材质、介质、型号、规格的管道与管件、附件组合形成的系统。
3. 线路是指按等级使用要求，将各类不同型号、规格、材质的电线电缆与组件、附件组合形成的系统。

机电实训安全教育课件PPT(42张)

任务实施
预防火灾
电线、电器避免被水淋湿或浸在导电液体中，电路元件两端接头不要互相接触，预防短路引起火灾。
机电实训安全教育课件PPT(42张)培训课件培训讲义培训教材工作汇报课件PPT
任务实施
同学们在进行电工操作时，一定要遵从老师的指导和实验室的相关规定。提前预习实训内容，熟悉实训步骤，了解所用的设备，并预设到可能发生意外的情况，提前做好防范措施。
机电实训安全教育课件PPT(42张)培训课件培训讲义培训教材工作汇报课件PPT
机电实训安全教育课件PPT(42张)培训课件培训讲义培训教材工作汇报课件PPT
任务实施
预防
触电
不能用测电笔去测试高电压。使用高压电源应有专门的防护措施。
任务实施
预防火灾
使用的保险丝要与实验室允许的用电量相符。电线的安全通电量应大于用电总功率。
任务实施
预防火灾
室内若有氢气、煤气等易燃易爆气体，应避免产生电火花。电器接触点（如电插头）接触不良时，应及时修理或更换。
任务实施
实训要求
钳工实训安全操作规程：
7、使用钻床时，头部和身体不能与钻头靠得太近。在钻削过程中，严禁带手套操作，以防手被卷入造成伤害。 8、在锉削工件时，必须带好防护眼镜和手套。锯割工件时，工件必须牢固地固定在台虎钳的右侧，以防锯条折断伤人。 9、不充许直接用手清除切屑，也不许用嘴吹。 10、毛坯和加工零件应放置在规定λ置，排列整齐平稳，要保证安全，便于取放，并避免碰伤已加工表面。 11、爱护设备工量具。量具不能与工具混放在一起，不能把工具或工件压在量具上，量具用完后，要用纱布抹干净并放回量具盒内。 12、台虎钳要经常驻保持清洁，丝杆及导轨要经常加油。 13、出现故障时，要冷静，应尽快切断电源或用其它办法排除故障，并立既上报，以便及时处理，不应惊慌失措。 14、下班前要把在钳口夹持着的工件卸下，把工量具收进工具箱保管好，清扫工作台和车间。

机电工程与自动化技术培训ppt

根据手术需求和医院实际情况，选择适合的机器人辅助手术系统。
医生培训与操作指导
对手术医生进行机器人辅助手术系统操作培训，确保他们能够熟练操作并应对常见问题。
系统安装与调试
将选定的机器人辅助手术系统安装到手术室中，并进行调试和优化，确保系统正常运行。
效果评估与持续改进
对机器人辅助手术系统应用效果进行评估，根据评估结果进行持续改进和优化。
详细描述
机电工程是机械工程与电子工程的交叉学科，旨在将机械、电子、计算机等技术相结合，实现机械系统的智能化、自动化。该学科涉及的知识领域广泛，需要学生掌握机械设计、电子电路、控制理论等多方面的知识。
机电工程发展历程
总结词
机电工程的发展历程经历了从机械工程与电气工程的独立发展，到机电一体化的融合发展，再到智能制造的转型升级。
02
自动化技术基础
自动化技术定义与分类
总结词
自动化技术是指在生产、管理等领域中，通过自动控制、检测、优化等技术手段，实现设备或过程的自主运行和智能控制。
详细描述
自动化技术涉及多个领域和学科，包括控制理论、计算机技术、电子技术等。根据应用领域的不同，自动化技术可以分为工业自动化、农业自动化、军事自动化等。
详细描述
在制造业中，机电工程的应用主要体现在自动化生产线、工业机器人等方面，提高了生产效率和产品质量。在航空航天领域，机电工程涉及飞机和航天器的控制系统、导航系统等关键技术。在汽车行业中，机电工程应用于发动机控制、底盘控制、车身控制系统等方面，提高了汽车的安全性、舒适性和节能性。此外，在能源领域，机电工程涉及风力发电、太阳能光伏发电等可再生能源的控制系统和设备制造。
理论教学
采用讲授、案例分析、小组讨论等形式，使学员全面掌握机电工程与自动化技术的基本原理和知识。

机电设备安装与调试培训课件

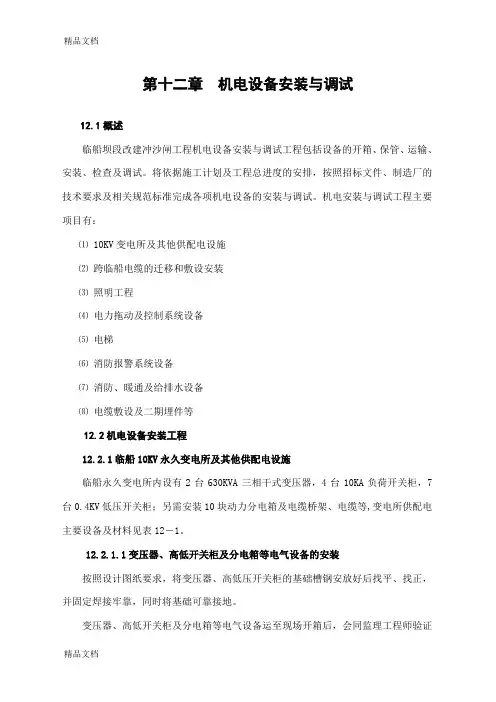

第十二章机电设备安装与调试12.1概述临船坝段改建冲沙闸工程机电设备安装与调试工程包括设备的开箱、保管、运输、安装、检查及调试。

将依据施工计划及工程总进度的安排，按照招标文件、制造厂的技术要求及相关规范标准完成各项机电设备的安装与调试。

机电安装与调试工程主要项目有：⑴ 10KV变电所及其他供配电设施⑵跨临船电缆的迁移和敷设安装⑶照明工程⑷电力拖动及控制系统设备⑸电梯⑹消防报警系统设备⑺消防、暖通及给排水设备⑻电缆敷设及二期埋件等12.2机电设备安装工程12.2.1临船10KV永久变电所及其他供配电设施临船永久变电所内设有2台630KVA三相干式变压器，4台10KA负荷开关柜，7台0.4KV低压开关柜；另需安装10块动力分电箱及电缆桥架、电缆等,变电所供配电主要设备及材料见表12－1。

12.2.1.1变压器、高低开关柜及分电箱等电气设备的安装按照设计图纸要求，将变压器、高低压开关柜的基础槽钢安放好后找平、找正，并固定焊接牢靠，同时将基础可靠接地。

变压器、高低开关柜及分电箱等电气设备运至现场开箱后，会同监理工程师验证设备的出厂合格证、装箱单、安装使用说明书、出厂试验报告（或记录）等各类资料是否齐全，并逐一清点核对，进行各项检查工作。

变压器、高低开关柜采用汽车吊由坝顶185.00m高程永久变电所吊物孔直接吊入室内，利用三角架、滚杠等辅助就位。

严格按设计图纸、厂家安装使用说明书以及（GBJ-232-82、GBJ148-90、GBJ149-90、GB50171-92）等规范要求，安装变压器、高低压开关柜等电气设备。

变压器安装确保轨道水平，轨距与轮距相配合，低压套管与母线中心线相符；变压器引出线相位正确，连接螺栓压接紧密；一、二次联线、地线及控制管线的安装和电压切换装置、测温装置、套管等附件安装符合标准要求。

高低压开关柜安装牢固，接地良好，垂直度，水平偏差，柜面偏差，接缝偏差符合规范要求；各种标识齐全、正确、清晰；柜内配线整齐、美观，导线（或电缆）绝缘良好、线芯无损伤。

煤矿机电设备检修技术培训课件

二电器通用部分
1 一般规定
2.2.1.1 零部件齐全、完整，符合各项技术性能的要求。更换的零部件，其技术性能不得低于原设计的要求。
2.2.1.2 设备外壳或隔爆面，应进行防腐处理。处理方法：设备外壳可以喷或涂防腐漆；防爆加工面可以化学处理或定期涂
防腐油脂；接线盒内壁和正常工作情况下可能产生火花的部分
二电器通用部分
3 设备接地规定
6.4.2.4 低压配电点或装有三台以上电气设备的地点，须装设局部接地极。
6.4.2.5 连接主接地极的接地母线，须采用截面不小于50 mm2的铜线，或截面不小于100 mm2的镀锌铁线，或厚度不小于4 mm、截面不小于100 mm2的扁钢。
6.4.2.6 电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置与铠装、铅皮的连接，应采用截面不小于25 mm2 的铜线，或截面不小于50 mm2的镀锌铁线，或厚度不小于4 mm、截面不小于50 mm2的扁钢。
2.2.2.2 紧固用螺栓、螺母和垫圈等应进行喷涂防腐漆、电镀或其它化学方法的防腐处理，不得有锈蚀。
2.2.2.3 紧固用的螺栓、螺母须有防止松脱的措施。可根据设备部位的具体要求，采用加装弹簧垫圈、背帽或开口销等。弹簧垫圈的紧固
程度以压平为合格，螺母的紧固程度应达到GB3836.1要求的力矩为合格，弹簧垫圈符合其性能要求。
二电器通用部分
2 接地连接件
2.2.7.3.3 外接线螺栓的规格，必须符合下列规定： 2.2.7.3.3.1 功率大于10kW的设备，不小于M12。 2.2.7.3.3.2 功率大于5kW至10kW的设备，不小于M10。 2.2.7.3.3.3 功率大于250W至5kW的设备，不小于M8。 2.2.7.3.3.4 功率不大于250W，且电流不大于5A的设备，不小于M6。 2.2.7.3.3.5 本质安全型设备和仪器仪表类外接地螺栓能压紧接地芯线即可。

机电设备日常维护保养培训课件

采煤机日常维护保养一、采煤机的检查对采掘设备的维修、保养实行“班检”、“日检”、“周检”、“月检”，这是一项对设备强制检修的有效措施，称为“四检”制。

（一）班检班检由当班司机负责进行，检查时间不少于30min。

（1）检查处理外观卫生情况，保持各部清洁，无影响机器散热、运行的杂物。

（2）检查各种信号、仪表情况，确保信号清晰，仪表显示灵敏可靠。

（3）检查各部连接件是否齐全、紧固，特别要注意各部对口、盖板、滑靴及防爆电气设备的连接与紧固情况。

（4）检查牵引链、连接环及张紧装置连接固定是否可靠，有无扭结、断裂现象，液压张紧装置供应压力是否适宜，安全阀动作值整定是否合理。

（5）检查导向管、齿轨、销轨（销排）连接固定是否可靠，发现有松动、断裂或其他异常现象和损坏等，应及时更换处理。

（6）补充、更换短缺、损坏的截齿。

（7）检查各部手柄、按钮是否齐全、灵活、可靠。

（8）检查电缆、电缆夹及拖缆装置连接是否可靠，是否无扭曲、挤压、损坏等现象，电缆不许在槽外拖移（用电缆车的普采面除外）。

（9）检查液压与冷却喷雾装置有无泄漏。

压力、流量是否符合规定，雾化情况是否良好。

（10）检查急停、闭锁、防滑装置与制动器性能是否良好，动作是否可靠。

（11）倾听各部动转声音是否正常，发现常要查清原因并处理好。

（二）日检（1）日检由维修班长负责，有关维修工和司机参加，检查处理时间不少于4h。

进行班检各项检查内容，处理班检处理不了的问题。

（2）按润滑图表和卡片要求，检查、调整各腔室油量，对有关润滑点补充相应的润滑油脂。

（3）检查处理各渗漏部位。

（4）检查供水系统零、部件是否齐全，有无泄漏、堵塞，发现问题及时处理好。

（5）检查滚筒端盘、叶片有无开裂、严重磨损及齿座短缺、损坏等现象，发现有较严重问题时应考虑更换。

（6）检查电气保护整定情况，搞好电气试验（与电工配合）。

（7）检查电动机与各传动部位温度情况，如发现温度过高，要及时查清原因并处理好。
