教科版八年级物理上册4.5 科学探究：凸透镜成像 练习(有答案)
教科版八年级物理上册第四章第五节科学探究：凸透镜成像练习(含答案)
第五节科学探究：凸透镜成像练习一、选择题1、取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是A．平板玻璃B．平面镜C．凹透镜D．凸透镜2、用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A．大于20cmB．等于10cmC．小于10cmD．在10cm与20cm之间3、用焦距为15 cm的凸透镜观察邮票上较小的图案，则邮票到透镜的距离应( )A．大于15 cm B．大于30 cmC．小于15 cm D．小于30 cm4．电影放映机也是利用凸透镜成像原理的机器，若放映的电影胶片距镜头28厘米时，银幕上可以得到一个放大的实像，则镜头的焦距大约是( ) A．10厘米 B．20厘米C．30厘米 D．56厘米5、常言道，水火不相容，但用透明冰块磨制成一个光学器件，却可以取火，这块用冰磨制成的光学器件相当于下面的A．平面镜B．凸透镜C．凹透镜D．凸面镜6、近年流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆自拍时可以A．增大物距，增大取景范围，拍出的像变小B．增大物距，增大取景范围，拍出的像变大C．减小物距，减小取景范围，拍出的像变小D．减小物距，增大取景范围，拍出的像变大7、在做“探究凸透镜成像实验”时，将焦距为10 cm的凸透镜和蜡烛放在光具座上，位置如图所示。
则在光屏上( )A．成倒立放大的实像 B．成倒立缩小的实像C．光屏上不会得到像 D．像距大于10 cm小于20 cm8、下列光路图中，正确的是( )9、小明拿着放大镜，伸直手臂，通过放大镜观察远处的景物，看到的是景物的（）A．正立放大的像B．倒立放大的像C．倒立缩小的像D．正立缩小的像10、如图是德国设计师设计的一个球形透镜太阳能系统，太阳光通过透镜聚光之后再发电，此透镜是一个( )A．凸透镜，对光线具有会聚作用 B．凸透镜，对光线具有发散作用C．凹透镜，对光线具有会聚作用 D．凹透镜，对光线具有发散作用二、填空题11、在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶．这是由于下雨时瓶内灌了雨水后，相当于一个_____（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有________作用，可能会引起森林火灾．12、如图所示是透镜的截面图，其中____是凸透镜，____是凹透镜。
八年级物理凸透镜成像规律实验题专项训练(含答案)
凸透镜成像规律重点实验题专项训练（含答案）【板块一】凸透镜成像规律1.在探究凸透镜成像的实验中，（1）让凸透镜正对着太阳，得到图甲所示的光路图，由图可知，凸透镜对光线有__________作用，该凸透镜的焦距为___________cm。
（2）利用图乙装置进行以下操作：①调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，其目的是使像能成在___________________________。
①当烛焰距凸透镜30cm时，移动光屏，可以在光屏上得到一个清晰的倒立、_____（选填“放大”或“缩小”）的实像，在照相机和投影仪中，成像情况与此类似的是______________；①将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从_______侧透过凸透镜直接观察（选填“左”或“右”）。
（3）下表是小华同学实验时记录的几组数据：从表中的数据可以看出：当像距小于物距时，像高与物高的比值________1；当像距等于物距时，像高与物高的比值________1；当像距大于物距时，像高与物高的比值________1。
（选填“大于”、“小于”或“等于”）（4）在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。
如果去掉光屏，眼睛在A处_______（选填“能”或“不能”）看到这个像，原因是_ _______________________________________________________。
2.一个物体在凸透镜前20cm处时，在透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距f符合（）A．10cm＜f＜20cm B．f＞10cmC．f＜10cm D．f＞20cm3.物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10cm C．16cm D．20cm4.在探究“凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))一、选择题1. 凸透镜的焦点位置取决于（）。
A. 透镜的直径B. 入射光线的方向C. 透镜的曲率D. 透镜的颜色答案：C解析：凸透镜的焦点位置取决于透镜的曲率，曲率越大，焦点位置越近；曲率越小，焦点位置越远。
2. 关于凸透镜焦点位置的描述，正确的是（）。
A. 焦点位置被称为透镜的负焦距B. 焦点位置是透镜的中心C. 焦点位置被称为透镜的正焦距D. 焦点位置是透镜的表面答案：A解析：焦点位置被称为透镜的负焦距，因为凸透镜的焦点位置在透镜的透镜中心的同侧。
3. 凸透镜对于非平行光线的成像，关注的光线是（）。
A. 仅仅想光轴靠近的光线B. 其中一束光线能改变方向使其平行于光轴的光线C. 只有经过透镜中心的光线D. 完全垂直于光轴的光线答案：B解析：凸透镜对于非平行光线的成像，是通过将光线聚焦在焦点上实现的，其中一束光线能改变方向使其平行于光轴的光线，其余光线则在透镜后面的位置得到成像。
4. 凸透镜成像的规律中，人眼看到的物体是（）。
A. 实物体B. 虚物体C. 光线D. 影子答案：B解析：凸透镜成像的规律中，人眼看到的物体是虚物体，即物体的投影形成在透镜后的位置。
5. 凸透镜成像的规律中，实物体与虚物体的区别在于（）。
A. 实物体有质量，虚物体没有B. 实物体是存在的，虚物体是虚幻的C. 实物体是透明的，虚物体是不透明的D. 实物体发出光线，虚物体不发出光线答案：B解析：实物体是存在的，虚物体是虚幻的，虚物体是通过光线经过凸透镜成像后形成的投影。
二、填空题1. 光线经过凸透镜后，如果经过像方焦点，成像在（）方的位置。
答案：虚物方2. 凸透镜的焦距为-10cm，则焦点位置在（）透镜的位置。
答案：凸3. 凸透镜的焦距为20cm，物体放在焦点处，成像在（）。
答案：无穷远处4. 凸透镜成像的规律中，光线经过凸透镜后，成像的位置是（）。
答案：物距焦距的倒数5. 凸透镜焦距越大，对物距的要求越（），反之亦然。

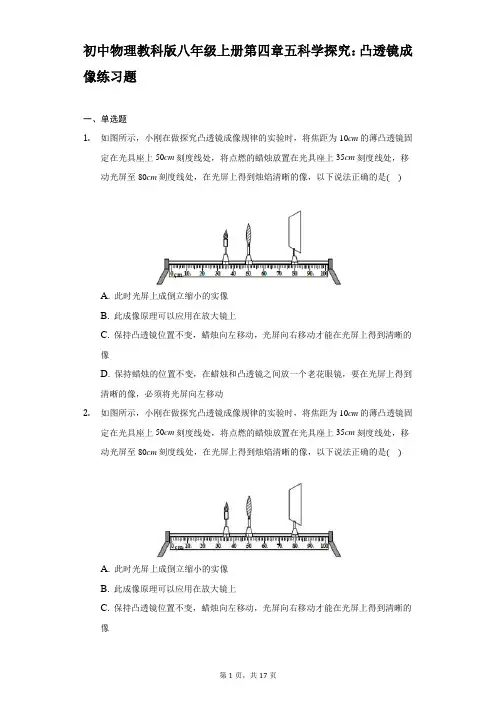

八年级物理凸透镜成像练习题
初中物理教科版八年级上册第四章五科学探究：凸透镜成像练习题一、单选题1.如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像，以下说法正确的是()A. 此时光屏上成倒立缩小的实像B. 此成像原理可以应用在放大镜上C. 保持凸透镜位置不变，蜡烛向左移动，光屏向右移动才能在光屏上得到清晰的像D. 保持蜡烛的位置不变，在蜡烛和凸透镜之间放一个老花眼镜，要在光屏上得到清晰的像，必须将光屏向左移动2.如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像，以下说法正确的是()A. 此时光屏上成倒立缩小的实像B. 此成像原理可以应用在放大镜上C. 保持凸透镜位置不变，蜡烛向左移动，光屏向右移动才能在光屏上得到清晰的像D. 保持蜡烛位置不变，在蜡烛和凸透镜之间放一个老花眼镜，将光屏左移可在光屏上得到清晰的像3.如图为光线经过透镜光路图，其中错误的是()(填序号)．A.B.C.D.4.如图所示，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是()A. 起凸透镜作用的应是塑料薄膜B. 透镜都是固体物质组成的，液体不能起凸透镜作用C. 水和塑料薄膜共同起凹透镜作用D. 薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧5.小华同学利用太阳光测量凸透镜的焦距，方法如图所示。
他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L.那么，凸透镜的实际焦距()A. 可能小于L、也可能大于LB. 一定大于LC. 可能等于LD. 一定小于L6.放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是()A. 凸透镜可以对光线起发散作用B. 凸透镜只对平行于主光轴的光线起会聚作用C. 通过凸透镜后的光线是发散的，因为凸透镜的作用是对光线起发散作用D. 通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种现象7.在研究凸透镜成像实验中，小明这组得到一组数据：物体距透镜35cm，在距物体42cm的光屏上得到一个清晰的像．你认为下列结论中，正确的是()A. 此像可能是虚像B. 此像可能是正立的C. 此次成像规律可应用于投影仪D. 此凸透镜的焦距可能是6cm8.如图所示，下列透镜属于凸透镜的是()A. AB. BC. CD. D9.物体离凸透镜22厘米时，能在光上屏上得到一个清晰的倒立缩小的像，则下列判断正确的是()A. 如果物距小于11厘米时，一定不能成实像B. 如果物距等于11厘米时，一定成放大的实像C. 如果物距大于11厘米时，一定成放大的实像D. 改变物距，当像距为22厘米时，在光屏上得到的是放大的像10.如图所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，折射光线将()A. 仍然平行B. 会聚C. 发散D. 无法确定二、多选题11.在做凸透镜成像的实验中，物距为5cm时成虚像，物距为8cm时实像，那么下列说法正确的是()A. 物距为4cm时，可能成放大的实像B. 物距为9cm时，一定成放大的实像C. 物距为14cm时，可能成缩小的实像D. 物距为17cm时，一定成缩小的实像12.物体从距离凸透镜14cm处移动到距离凸透镜20cm处，调整光屏的位置总能在光屏上的到倒立的、放大的像，则凸透镜的焦距可能是()A. 11cmB. 12cmC. 20cmD. 以上都不对13.在探究“凸透镜成像规律”的实验中，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则()A. 光屏上所成的是倒立、放大的实像B. 将蜡烛向透镜方向移动，所成的像将逐渐变大C. 将点燃的蜡烛移至距透镜9cm处，可以在光屏上观察到烛焰放大的像D. 透镜位置不变，蜡烛和光屏位置互换，光屏上也可以得到烛焰清晰的像14.在探究凸透镜成像的规律实验中，某次实验在光屏上得到一个缩小的像，如图所示．如果换用了焦距稍小的凸透镜，为了在光屏上仍然能得到像，可行的办法是()A. 光屏、透镜的位置不动，将蜡烛靠近透镜B. 光屏、透镜的位置不动，将蜡烛远离透镜C. 三者位置都不动，在凸透镜前放一个焦距合适的凸透镜D. 三者位置都不动，在凸透镜前放一个焦距合适的凹透镜三、填空题15.黑洞是宇宙中质量很大的天体．如图，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人类观测到恒星1的位置比原位置_____(选填“偏高”、“偏低”或“不变”)；若在黑洞的位置用一个光学元件代替它对光的作用(光学元件的尺寸可大于黑洞)，该光学元件为_____．16.如图所示，志刚同学在一次实验课上，把一支铅笔放在一只盛水的烧杯后，透过烧杯观察铅笔的像．他惊奇地发现，手中铅笔的笔尖本是朝左的，可他看到的像却是笔尖朝右，这是因为盛水的烧杯相当于一个凸透镜，志刚同学看到的是铅笔的______ (填“实”或“虚”)像，若将铅笔继续______ (填“靠近”或“远离”)烧杯，他所看到的像将会变成笔尖朝左．17.如图，一束平行光经过凸透镜折射后，在光屏上得到一个最小、最亮的光斑，由此可知，凸透镜对光有______作用，它的焦距是______cm。
八年级上凸透镜成像规律(含解析)
八年级上凸透镜成像规律（含解析）一、单选题1.小明拿着凸透镜在窗户和墙壁之间移动，发现墙壁上出现了一个窗户的像，墙壁、凸透镜和窗户的位置如图所示，则下列说法正确的是( ) .A. 墙壁上出现的是正立、缩小的实像B. 幻灯机是利用图中所示的成像规律工作的C. 向右移动凸透镜，在墙壁上还会出现一个像D. 用白纸挡住凸透镜一半，不能看到窗户完整的像2.如图是探究凸诱镜成像规律的装置，此时光屏上成清晰的像。
下列说法中正确的是（）A. 光屏上的像是一个倒立、放大的实像B. 此凸透镜的焦距小于10cmC. 若将蜡烛移动到30cm处，光屏移动到80cm处，会再次得到一个清晰的像D. 若在蜡烛和凸诱镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像3.在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像．接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验．下列情形可能发生的是（）A. 光屏向右移，能接收到清晰缩小的实像B. 光屏向左移，能接收到清晰放大的实像C. 光屏向左移，能接收到清晰缩小的实像D. 无论怎样移动光屏，都接收不到清晰的像4.小刚在“探究凸透镜成像规律”的实验中，用由发光二极管组成的“上”字屏代替蜡烛，他把“上”字屏放在原来放蜡烛的位置上，如图所示.移动光屏直至看到清晰像.此时他在不透光的白板光屏上看到的是图中的（）A. B. C. D.5.将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是( )A. 10cm<f<15cmB. 15cm<f<20cmC. 20cm<f<30cmD. 30cm<f<40cm6.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。
从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。
由此可以断定，此时防盗门镜的作用相当于一个（）A. 凸透镜B. 凹透镜C. 凸透镜和凹透镜D. 玻璃砖7.如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。
八年级物理探究凸透镜成像规律同步练习题及答案
八年级物理研究凸面镜成像规律同步练习题及答案编者按：查词典物理网小编为大家采集公布了初二物理试题：八年级物理研究凸面镜成像规律同步练习题及答案，希望对大家有所帮助。
八年级物理研究凸面镜成像规律同步练习题及答案研究凸面镜成像规律习题优选(1)做研究凸面镜成像规律实验时，放好仪器，调理、和，使它们中心的高度同样，即都处在透镜的主轴上，叫共轴调节.(2)以下说法中不正确的选项是( )A. 穿衣镜成正立等大的虚像.B. 照相机成倒立减小的实像.C.汽车观后镜成正立减小实像.D.幻灯机成倒立放大实像.(3)有一凸面镜f=15 cm ，若物体放在焦点外 5 cm，则像必定是 ( )A. 正立放大虚像 .B. 倒立放大虚像 .C.倒立减小实像 .D.倒立放大实像 .(4)以下几种状况中，利用了凸面镜成正立放大虚像这一特色的是()A. 照相机摄影片 .B.投影仪放大图片.C.戴近视眼镜察看物体.第1页/共2页1 / 2D.从透镜玻璃板上的小水滴看下边的文字变大.(5)物体沿凸面镜的主轴，从远处渐渐移向焦点过程中，像的地点和大小的变化将是( )A. 像渐渐凑近凸面镜，并渐渐变大.B.像渐渐靠进凸面镜，并渐渐变小 .C.像渐渐远离凸面镜，并渐渐变小.D.像渐渐远离凸面镜，并渐渐变大 .(6)在研究凸面镜成像的实验中，在屏上获得了烛焰的像，恰有一小虫飞落在透镜的中间部分，那么在屏上所成的像( ) A. 变为了小虫的像. B. 像的中间没有了.C.大小不变，亮度比本来暗了.D.大小和亮度与本来同样.答案： [(1)物体透镜屏幕(2)C(3)D(4)D(5)D(6)C查词典物理网初中频道第2页/共2页2 / 2。
八年级上册《物理》凸透镜成像规律的探究及其应用专项练习题(含答案)
凸透镜成像规律的探究及其应用专项练习题1.下图是照相机的成像示意图，以下说法正确的是()A.照相机的镜头是凹透镜B.所成的像是正立、缩小的虚像C.要使底板上的像变大，只把镜头前伸就可以D.要在底板上成缩小的像，物距必须大于二倍焦距2.购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。
下列有关说法正确的是()A.摄像头成像利用的是光的反射B.摄像头成像特点与投影仪相同C.“刷脸”时，面部应位于摄像头二倍焦距之外D.“刷脸”时，面部经摄像头成正立、缩小的实像3.小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是()A.该透镜只能成放大的像B.该透镜可以用作近视眼镜C.该透镜可以用作照相机镜头D.字到透镜的距离小于此透镜的焦距4.(2020·湖南常德中考)如图关于透镜的应用，下列说法正确的是()5.在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏在光具座上的位置如下图所示，这时烛焰在光屏上恰好成一清晰的像，下列说法正确的是()A.凸透镜的焦距可能是10cmB.图中凸透镜成像的特点被应用在了照相机上C.将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像D.若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向左移动才可再次呈现清晰的像6.在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是、的虚像。
如果在文物上有两条裂纹，其夹角是5°，要想看到的像更大些，应该将放大镜离裂纹稍微些。
若放大镜的放大倍数是10倍，则他看到的角度是。
7.为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违法车辆的现场照片，拍照时，摄像头的镜头相当于一个(选填“凸”或“凹”)透镜，所成的像是(选填“放大”“缩小”或“等大”)的实像，当车辆远离摄像头时，所成的像将会(选填“变大”“变小”或“不变”)。
2020年教科版物理八上《科学探究：凸透镜成像》同步练习 (含答案)
教科版物理八上《科学探究：凸透镜成像》同步练习一、选择题1.小亮在重阳节送给奶奶一个台式放大镜（如图）。
该放大镜的焦距为25cm。
奶奶正确使用这个放大镜看书时（）A.书与放大镜之间的距离应等于25cmB.书与放大镜之间的距离应小于25cmC.看到的是倒立、放大的虚像D.看到的是正立、放大的实像2.一位同学利用如图所示的器材做实验，先用焦距为20cm的凸透镜甲进行实验，在屏上得到了清晰的缩小实像，接下来他想改用焦距为10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，则（）A.将光屏适当左移，可得到倒立放大的实像B.将光屏适当左移，可得到倒立缩小的实像C.将光屏适当右移，可得到倒立放大的实像D.将光屏适当右移，可得到倒立缩小的实像3.小明在房间里进行探究凸透镜成像特点的情景如图所示。
保持蜡烛的位置不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次所成的像（）A.都是正立的B.都是虚像C.透镜在B处时墙上成的像较大D.透镜在A处时墙上成的像较大4.张强同学在光具座上做“研究凸透镜成像”的实验，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像.由此判断，他所用凸透镜的焦距 ( )A.一定大于20 cmB.一定在10 cm到16 cm之间C.一定小于8 cmD.一定在8 cm到10 cm之间5.在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30 cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像.该凸透镜的焦距可能为( )A.5 cmB.10 cmC.15 cmD.18 cm6.当光具座上蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。
下列判断正确的是（）A.该凸透镜的焦距是10cmB.光屏上像的特点与照相机相同C.仅将凸透镜移至60cm刻度线处，光屏上可再次成清晰的像D.仅将蜡烛移至20cm刻度线处，光屏上模糊成像类似远视眼7.在“探究凸透镜成像的规律”实验中，下列说法正确的是（）A.将蜡烛移至a处时，移动光屏，可看见放大、正立的实像B.将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像C.将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像D.将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像8.小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透镜18cm的位置时，在光屏上观察到倒立放大清晰的像。
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))
《凸透镜成像的规律》练习题一、单选题（本大题共20小题，共40.0分）1.如图所示，凸透镜竖直放置，凸透镜焦距为f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，半径为r，且r<f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是()A. B. C. D.2.将蜡烛、光屏放在如图所示的位置。
假设光屏上下足够长，根据光路，下列说法正确的是()A. 透镜的焦距大于20cmB. 此时光屏上能看见一个放大、倒立的像C. 移动光屏至凸透镜的左侧并左右移动，可以在光屏上找到蜡烛的像D. 将蜡烛移到刻度尺左侧30cm处，为了在光屏上找到清晰的像，需将图中的光屏向右移3.马路上的一种球形交通摄像头能拍清楚几百米远的物体.如图所示为这种摄像头成像的示意图，镜头与像屏的位置都不变，两者间距很小.图中0是透镜的光心，E是主光轴与屏的交点，M是线段OE的中点，被跟踪的汽车前车牌在靠近摄像头时总能在屏上成清晰的像.在车驶近摄像头的过程中()A. 透镜的焦距不变且右侧焦点一定在0点与M点之间B. 透镜的焦距不变且右侧焦点一定在M点与E点之间C. 透镜的焦距变化且右侧焦点一定在O点与M点之间D. 透镜的焦距变化且右侧焦点一定在M点与E点之间4.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是：A. 该凸透镜的焦距是20cmB. 当u=15cm时，光屏上不能成像C. 当u=25cm时成缩小的像，投影仪就是根据这一原理制成的D. 把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小5.购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。
下列说法中错误的是A. 光经过摄像头成像利用的是光的折射B. “刷脸”时，面部应位于摄像头二倍焦距之外C. “刷脸”时，面部经摄像头成倒立的、缩小的实像D. “刷脸”时，若发现成像太大，则消费者应靠近摄像头6.凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是()A. 将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B. 保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C. 如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜，且光屏移动距离小于物体移动距离D. 将透镜遮挡一部分，则一定不能成完整的像7.如图，图中能正确表示像与物关系的是()A. B.C. D.8.某同学经过一节课的凸透镜实验探究，写出了如下一些结论，你认为他的记录中不正确的是()A. 凡是实像，都是倒立的B. 凡是虚像，都是正立的C. 凸透镜所成的实像，既有放大的，又有缩小的D. 凸透镜所成的虚像，既有放大的，又有缩小的9.烛焰通过凸透镜恰好在光屏上成一个缩小、倒立的像，若保持透镜位置不变，把烛焰与光屏的位置对调一下，则()A. 光屏上仍能呈现出一个缩小的像B. 光屏上将能呈现出一个放大的像C. 光屏上不能呈现出像，但眼睛透过透镜能看到像D. 光屏上没有像，需调节光屏的位置像才能呈现出来10.如图所示是小明探究“凸透镜成像规律”时的情景，烛焰位于凸透镜1.5倍焦距处，并在光屏上得到清晰的像。
八年级物理上册凸透镜成像的规律专项练习(含答案)
凸透镜成像的规律专项练习一、选择题1．徐爷爷用焦距为8厘米的放大镜看书，通过放大镜可以清晰地看到书上正立放大的文字，则书离放大镜的距离可能是（）A．5厘米B．8厘米C．12厘米D．20厘米2．用水彩笔在磨砂屯灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，观察图案在墙上所成的像不可能发生的是( )A．能看到倒立、缩小的像B．能看到倒立、放大的像C．能看到正立、放大的像D．看不到像3．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示。
与直接拿手机自拍相比，利用“自拍神器”可以(A．增大像距B．增大像的大小C．增大物距D．减小取景范围4．把一只点燃的蜡烛放在焦距为10cm的凸透镜前25cm处，在凸透镜的另一侧调节光屏的位置，可找到一个清晰的烛焰的像。
这个像是下图中的（）A．B．C．D．5．“道路千万条，安全第一条”．为了保证道路的交通安全，现在许多道路上都会安装有电子眼．如图甲所示是某十字路口处安装的“电子眼”，图乙为“电子眼”监督路面交通情况时拍下的照片．下列分析正确的是（）A．“电子眼”镜头拍摄的是缩小的实像B．“电子眼”镜头拍摄的是缩小的虚像C．“电子眼”镜头拍摄的是放大的虚像D．“电子眼”镜头拍摄的是放大的实像6．要把焦距为8 cm的凸透镜当放大镜使用，则被观察的物体距凸透镜的距离应A．大于8 cm B．等于8 cmC．小于8 cm D．大于8 cm，小于16 cm7．某同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示．下面给出的生活中常用物品工作时原理与此现象相同的是A．照相机B．投影仪C．放大镜D．平面镜8．下列关于实像和虚像的说法中，正确的是A．实像能用光屏接收，虚像不能用光屏接收B．实像可以拍摄，虚像不能拍摄C．实像可以用眼睛看到，虚像不能用眼睛看到D．实像是由实际光线会聚而成的，虚像也是由实际光线会聚而成的9．在“探究凸透镜成像规律”实验中，蜡烛距离凸透镜40cm处时的成像情况如图所示，则这个凸透镜的焦距可能是A．10cm B．20cmC．30cm D．40cm10．焦距是12cm的凸透镜，当物体置于镜前28cm时，在透镜的另一侧移动光屏，光屏上可得到清晰的（）A．倒立、缩小的虚像B．倒立、放大的实像C．倒立、缩小的实像D．倒立、放大的虚像二、填空题11．将一个凸透镜正对太阳，可在距凸透镜20 cm处得到一个最小、最亮的光斑。
教科版2018_2019年八年级物理上册第四章第五节科学探究：凸透镜成像第3课时凸透镜成像规律的应用练习含答案
第五节 科学探究：凸透镜成像第3课时 凸透镜成像规律的应用1．用焦距为15 cm 的凸透镜观察邮票上较小的图案，则邮票到透镜的距离应( C )A ．大于15 cmB ．大于30 cmC ．小于15 cmD ．小于30 cm2．电影放映机也是利用凸透镜成像原理的机器，若放映的电影胶片距镜头28厘米时，银幕上可以得到一个放大的实像，则镜头的焦距大约是( B )A ．10厘米B ．20厘米C ．30厘米D ．56厘米3．人们常用手机进行“自拍”，手机的镜头相当于一个__凸__透镜；“自拍”时，手机镜头到人的距离应__大于__(选填“大于”“小于”或“等于”)透镜的二倍焦距。
4．如图所示，小勇利用焦距为10 cm 的放大镜看自己的手指纹时，应将手指放在距放大镜__小于__(选填“大于”“小于”或“等于”)10 cm 的位置。
当他将手臂伸直，用这个放大镜看窗外远处的物体时，他所看到的是倒立的、__缩小__(选填“放大”“缩小”或“等大”)的实像。
4．下列光学仪器中能成倒立、缩小实像的是( A ) A ．照相机 B ．凸面镜 C ．平面镜 D ．幻灯机5.如图所示是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是( C )A ．放大镜B ．电影放映机C ．照相机D ．投影仪6．昆虫观察盒的盒盖是一个凸透镜(如图所示)，盒盖到盒底的距离为10 cm ，利用凸透镜能成正立、放大的像的原理可以方便地观察小昆虫。
在一次实验中，小明不小心把盒盖上的凸透镜打碎了。
为了修好观察盒，老师分别给他提供了焦距为4 cm 、8 cm 、10 cm 和12 cm 的凸透镜各一个，他应该选择( D )A ．焦距为4 cm 的凸透镜B ．焦距为8 cm 的凸透镜C ．焦距为10 cm 的凸透镜D ．焦距为12 cm 的凸透镜7．在某些重要会议入场时，采用人脸识别系统，识别系统的摄像机可以自动将镜头前0.5m 处的人脸拍摄成数码相片，通过信号线传递给计算机识别。
初二物理凸透镜成像的规律试题答案及解析
初二物理凸透镜成像的规律试题答案及解析一、选择题1. 当物体位于凸透镜焦点之外时，成的像是（）A. 倒立的实像B. 正立的实像C. 倒立的虚像D. 正立的虚像答案：A解析：根据凸透镜成像规律，当物体位于焦点之外时，凸透镜成像为倒立的实像。
实像可以在光屏上呈现出来，而虚像不能。
2. 当物体位于凸透镜焦点以内时，成的像是（）A. 倒立的实像B. 正立的实像C. 正立的虚像D. 倒立的虚像答案：C解析：当物体位于凸透镜焦点以内时，凸透镜成像为正立的虚像。
这种虚像是放大且正立的，不能在光屏上呈现。
二、填空题3. 凸透镜成像时，当物距大于焦距时，成像为______；当物距小于焦距时，成像为______。
答案：倒立的实像，正立的虚像解析：根据凸透镜成像规律，当物距大于焦距时，成像为倒立的实像；当物距小于焦距时，成像为正立的虚像。
4. 凸透镜成像时，物距与像距的关系是______。
答案：物距与像距的乘积等于焦距的平方解析：根据凸透镜成像公式，物距（u）与像距（v）的乘积等于焦距（f）的平方，即 uv = f^2。
三、计算题5. 一个焦距为10cm的凸透镜，将物体放在距离透镜30cm的地方，求像距和成像性质。
答案：像距为10cm，成像性质为倒立的实像。
解析：根据凸透镜成像公式，物距（u）与像距（v）的乘积等于焦距（f）的平方，即 uv = f^2。
已知焦距 f = 10cm，物距 u = 30cm，代入公式得：uv = f^230cm × v = 10cm^2v = 10cm^2 / 30cmv = 10cm / 3由于物距大于焦距，所以成像为倒立的实像。
6. 一个物体通过焦距为20cm的凸透镜成像，像距为40cm，求物距。
答案：物距为20cm。
解析：根据凸透镜成像公式，物距（u）与像距（v）的乘积等于焦距（f）的平方，即 uv = f^2。
已知焦距 f = 20cm，像距 v = 40cm，代入公式得：uv = f^2u × 40cm = 20cm^2u = 20cm^2 / 40cmu = 20cm / 2u = 10cm由于物距小于焦距，所以成像为正立的虚像。
凸透镜成像规律探究提升训练+课件 物理教科版八年级上册
凸透镜前再加一个透镜
1. 在“探究凸透镜成像规律”的实验中，实验小组画出
了如图所示的物距u和像距v的关系图像。当蜡烛、凸
透镜、光屏如图乙摆放时，光屏上形成一个清晰的像。
如下的操作和判断（每次操作均在图乙中基础上）正确
的是（
）
A. 将图乙中的蜡烛和光屏对调，透镜位置不动，光屏上可再次成清晰 缩小的烛焰像
（选填“偏离”或“偏向”）主光轴。如果此时再向水透镜 中注水，改变水透镜的凸起程度，折射光偏折的程度将 改变
（选填“改变”或“不改变”）。上述实验在玻璃容器中喷 入蚊香烟雾的目的是 便于显示光路 。
（2）图乙中烛焰清晰的像成在光屏上方，为使像成在 光屏中央，应将水透镜 向下 （选填“向上”或“向
下”）移动。
（6）小华用11个红色的发光二极管按“E”字样镶嵌 排列在白色方格板上替代蜡烛作为光源，又用同样的 白色方格板做成光屏，实验装置如图4所示。同学们 对小华使用的实验装置进行如下评价，优点是可以比 较物与像的大小和 左右 （选填“左右”或“上 下”）朝向关系，但也存在一定的缺陷，小红认为选 择字母“F”更好。
7. 某兴趣小组利用透明橡皮膜、注射器、乳胶管、止水 夹等器材制成形状可改变的水透镜进行以下探究实验， 装置如图所示。
（1）在探究“凸透镜对光的作用”时，先在两个透明长方 体玻璃容器中喷入蚊香烟雾，然后将水注入橡皮膜制成水透 镜，再将其放在两个玻璃容器之间，如图甲所示。让一束光 沿箭头方向射入玻璃容器，经水透镜折射后光将 偏向
（4）小王将蜡烛、凸透镜和光屏安装在光具座上，如 图3所示，要使烛焰的像能成在光屏的中央，应将蜡烛 向 下 （选填“上”或“下”）调整。 （5）实验中小杨不小心用纸把透镜下半部分遮住了， 则他看到的光屏上所成的像的大小将 不变 （选填 “变大”“变小”或“不变”），亮度将 变暗 （选
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))1. 什么是凸透镜?凸透镜是一种光学器件，可以使光线产生聚焦或发散的作用。
凸透镜的两侧都是凸面，平行的光线通过凸透镜后会聚焦到一个焦点上。
2. 凸透镜成像的规律是什么?凸透镜成像的规律包括以下几点:a) 凸透镜成像的位置：通过凸透镜的光线都会聚焦到一个焦点上，焦点的位置取决于凸透镜的曲率半径和折射率。
b) 凸透镜成像的大小：成像物体的大小与距离凸透镜的位置有关系，距离凸透镜越远，成像物体就越小。
c) 凸透镜成像的方向：成像的方向取决于物体的位置和凸透镜的位置，通常遵循朝向凹透镜的方向。
3. 假设一个物体放置在凸透镜的焦点上，会发生什么?如果一个物体放置在凸透镜的焦点上，凸透镜会产生聚焦作用，使得通过凸透镜的光线会聚到一个焦点上。
这样就会产生实际的倒立的放大的实像。
4. 如果一个物体放置在凸透镜的焦点和光轴之间，会发生什么?如果一个物体放置在凸透镜的焦点和光轴之间，凸透镜会产生聚焦作用，使得通过凸透镜的光线会聚到焦点上。
这样就会产生实际的倒立的放大的实像。
5. 如果一个物体放置在凸透镜的焦点的前面，会发生什么?如果一个物体放置在凸透镜的焦点的前面，凸透镜会产生发散作用，使得通过凸透镜的光线发散出去。
这样就会产生虚拟的放大的直立的虚像。
6. 如果一个物体放置在凸透镜的焦点的后面，会发生什么?如果一个物体放置在凸透镜的焦点的后面，凸透镜会产生发散作用，使得通过凸透镜的光线发散出去。
这样就会产生虚拟的放大的直立的虚像。
7. 一个物体的位置距离凸透镜越远，成像的位置是变大还是变小?为什么?一个物体的位置距离凸透镜越远，成像的位置是变小的。
这是因为物体离得越远，凸透镜所产生的焦距会变小，导致成像的位置变小。
8. 通过凸透镜的光线在成像后，会产生实像还是虚像?大小是正的还是负的?通过凸透镜的光线在成像后，会产生实像。
在凸透镜的成像过程中，实像的大小是正数。
4.5凸透镜成像 -2024-2025学年教科版物理八年级上册
像是_倒__立___、__实__像__。
小结
物距u u>2f
像的性质
像距V
像与 物
倒立 缩小 实像 f<V<2f 异侧
应用
照相机
u=2f 倒立 等大 实像 V=2f 异侧 二焦分大小 f<u<2f 倒立 放大 实像 V>2f 异侧 投影仪
u=f
不成像
一焦分虚实
A
B 2F F
B′ F 2F
u=f
A B 2F F
A′
不成像
F 2F
u<f 正立 放大 虚像 v＞u
A′
A B′ B 2F F
F 2F
六、凸透镜成像变化规律口诀
（1）一焦分_虚__实___，二焦分_大__小___。
（2）虚像同侧正，实像异侧倒。
虚像与物在透镜_同__侧__且__正__立___， 实像与物在透镜_异__侧__且__倒__立___.
调整光屏的位置，总能在光屏上得到倒立、放大的像，
则焦距可能为（ ）
A、6cm B、10cm Ｃ、1６cm Ｄ、Ｂ２0cm
f<u<2f f<12cm<2f
f<u<2f f<18cm<2f
f<12cm f>6cm
f<18cm f>9cm
6cm<f<12cm
9cm<f<18cm
9cm<f<12cm
3、如图甲所示是现代城市很多路口安装的监控 摄像头，它可以拍下违章行驶或发生交通事故时
u=f
不成像
一焦分虚实
u<f 正立 放大 虚像 |v|＞u 同侧
八年级物理上《探索凸透镜成像的规律》和《眼睛和眼镜》练习题及答案
探索凸透镜成像的规律练习题一、选择题1．一个焦距是10cm的凸透镜，当物体从离透镜20cm处逐渐移向30cm处的过程中( )．A．像逐渐变大，像距逐渐变小B．像逐渐变小，像距逐渐变大C．像逐渐变大，像距逐渐变大D．像逐渐变小，像距逐渐变小2．如果要使透镜15cm处的光屏上得到物体的清晰、缩小的实像，测应选择的凸透镜的焦距为( )A．5cm B．10cm C．15cm D．20cm3．在做凸透镜成像的实验时，若光屏上得到一个倒立、缩小的实像，测得物体到透镜的距离为10cm，则该凸透镜的焦距有可能为( )A．3cm B．5cm C．7cm D．14cm4．要在光屏上得到跟物体一样大小的像，下列元件中应选用( )A．平面镜B．凸透镜C．凸面镜D．凹透镜5．测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为( )A．100mm以外B．恰为50mm C．50mm以内D．略大于50mm6．在做凸透镜成像的实验中，烛焰在光屏上成了一个实像，如果这时用硬纸板将凸透镜遮住一半，则( )．A．屏上不能成像B．屏上不能成完整的像C．屏上仍能成完整的像，但比原来暗D．屏上仍能成完整的像，且和原来的像没有任何不同7．在凸透镜前有一个物体，当它沿主光轴向透镜方向移动30cm，它对应的像却远离透镜移动了10cm，那么( )A．物体可能在离透镜1倍焦距内移动B．物体一定在离透镜2倍焦距外移动C．物体一定在离透镜2倍焦距与焦点间移动D．以上说法都有道理8、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像9、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm10、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题1．在图中的凸透镜焦距为15cm，则烛焰到凸透镜的距离应大于_____cm，其像的位置在_______cm与_______cm之间，此像是________、_________的______像．2．照相机的镜头相当于一个________镜，胶卷相当于________．若镜头的焦距为5cm ，则相机中的胶卷应放在_______cm与_______cm之间的位置．3．在“研究凸透镜成缩小实像”的实验中，用粉笔在桌面上画一直线，在直线上依次放置_____、______和_______，并使三者的中心大致在_______．这样做的目的是______．4．在研究“凸透镜成像规律”的实验时，应使烛焰，透镜和光屏的中心大约在______．凸透镜焦距为5cm，通过调节，使光屏上出现缩小的烛焰清晰的像，这时蜡烛到透镜的距离应是______．5．做“研究凸透镜成像”的实验中，发现烛焰的像在屏的下边缘处，如果不改变烛焰及屏的位置，只移动透镜，使像移到屏的中央，那么应将凸透镜_______移动．(选填(“向下”或“向上”)6、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．7、表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．8、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．9、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．《眼睛和眼镜》练习题一、填空题1、如右图所示，人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个__________，视网膜相当于________，外界物体在视网膜上所成的像是_______（填“正立”或“倒立”）的_______（填“放大”或“缩小”）_____像（填“实”或“虚”）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.5 科学探究：凸透镜成像同步练习
一、单选题
1．炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃。
这是因为这瓶水（）
A．相当于一个凸透镜，会聚光线B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线D．相当于一个凹透镜，发散光线
2．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（）
A．B．
C．D．
3．在“探究凸透镜的成像特点”实验中，所用凸透镜的焦距为10cm，光屏是用表面涂有白漆的铁板制成。
小科把“F”发光物置于离凸透镜13cm处，移动光屏，在光屏上找到清晰的像，如图所示。
小科看到光屏上像的形状和大小分别是（）
A．、放大B．、放大C．、缩小D．、缩小
4．随着科技的发展，我们进入了“刷脸”时代。
“刷脸”时人脸面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描，确认相关信息后，即可迅速完成身份认证。
在系统拍照过程中（）
A．人脸是光源
B．人脸经摄像头成缩小倒立的实像
C．人脸经摄像头成像的原理与平面镜相同
D．人脸应保持在透镜的一倍焦距到两倍焦距之间
5．一位同学利用如图所示的器材做实验，先用焦距为20cm的凸透镜甲进行实验，在屏上得到了清晰的缩小实像，接下来他想改用焦距为10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，则（）
A．将光屏适当左移，可得到倒立放大的实像
B．将光屏适当左移，可得到倒立缩小的实像
C．将光屏适当右移，可得到倒立放大的实像
D．将光屏适当右移，可得到倒立缩小的实像
6．物体放在凸透镜前适当位置能在屏上得到一个清晰的像,如果把屏拿开,则
A．像还存在,但眼睛看不到
B．像还存在,眼睛从各个方向看得到
C．像还存在,但眼睛只能在一定范围内看到
D．像不存在
7．将凸透镜和蜡烛、光屏安装到光具座上位置如图所示，此时光屏上得到清晰的像，下列说法正确的是（）
A．此时光屏上的像是放大、正立的虚像
B．此时成像情况符合投影仪成像原理左右
C．保持凸透镜的位置不动，向右移动蜡烛并调整光屏到适当的位置，当光屏上再次得到清晰的像时，这个像一定是缩小的像
D．保持凸透镜的位置不动，向左移动蜡烛，则光屏一定要向左调整位置才能得到清晰的像8．如图所示，凸透镜的焦距为10cm，此时蜡烛在光屏上成一个清晰的像｡凸透镜的位置固定不変，只移动点燃的蜡烛和光屏，下列说法正确的是（）
A．把蜡烛移到刻度值为30cm处，再向左移动光屏，能在光屏上得到倒立缩小的清晰实像，成像规律可以应用于照相机
B．把蜡烛移到刻度值为14cm处，再向右移动光屏，能在光屏上得到倒立放大的虚像，成像规律可以应用于投影仪
C．把蜡烛移到刻度值为5cm处，再向右移动光屏，能在光屏上得到正立放大的虚像成像规律可以应用于放大镜
D．蜡烛在光屏上已成一个清晰的像，如果在蜡烛和透镜之间放一个近视眼镜，为了在光屏上重新得到清晰的像，光屏应向左移动
9．如图所示的四种现象中，由光的折射形成的是（）
A．水中荷花的倒影
B．屏幕上的手影
C．小孔成像
D．放大镜
10．在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图甲所示的装置。
测出凸透镜的焦距，正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所示。
下列说法中正确的是（）
A．由图甲可知该凸透镜的焦距是40.0cm
B．烛焰在如图乙所示的位置时，成像特点与照相机成像特点相同
C．若烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，烛焰所成的像将逐渐变小
D．烛焰在如图乙所示的位置时，若用黑纸片将凸透镜遮挡一半，这时在光屏上只能成半个烛焰的像
11．2020年6月21日，在我国南方部分地区观测到了十分罕见的“金边”日环食，这是观测天象、了解和研究太阳的好时机，也是全年最重要的天象之一。
图所示的光现象中，与该天象形成原理相同的是（）
A．水中倒影B．手影游戏
C．放大镜把字放大D．雨后彩虹
12．在“探究凸透镜成像规律”实验中，当蜡烛、凸透镜、光屏位置如图所示时，光屏上可成清晰的像，下列说法正确的是（）
A．当烛焰随燃烧降低时，向上移动凸透镜仍可接收到烛焰的像
B．照相机成像特点与图中成像特点相同
C．凸透镜不动，把蜡烛向左移动一些，将光屏适当向右移动一些仍可得到烛焰清晰的像D．若凸透镜不动，将蜡烛和光屏位置对调，可得到一个倒立缩小的实像
13．在我国首次“太空授课”中，女航天员王亚平制造了一个小水球，我们看到了她在水球中的“倒影”，如图所示。
下列说法正确的是（）
A．“倒影”是光的反射形成的为虚像
B．“倒影”不能成在光屏上为虚像
C．幻灯机是利用这一成像原理制成的
D．若王亚平距水球近些，“倒影”会变大
二、作图题
14．画出图中的BC的入射光线和AO的折射光线____．
三、填空题
15．如图所示，是一种新型的“虛拟试衣镜”，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，监视顾客移动的摄像头相当于_______镜，所成的是_______（选墳放大”“缩小”或“等大”）的_______像（选填“实”或“虚”），若镜头的焦距为10cm，为了能成清晰的像，人到镜头的距离应大于_______cm．
16．在“探究凸透镜成像的规律”的实验中，凸透镜的焦距为10cm。
当蜡烛距凸透镜15cm 时，在光屏上能成清晰的倒立、____的实像，____就是利用这一成像规律制成的；如果将蜡烛移动到距凸透镜30cm处，应将光屏_____（选填“靠近”或“远离"）凸透镜才能再次得到清晰的像。
17．教学中常用的投影仪如图所示，螺纹透镜的作用是把下方灯泡发出的光变成较强的
______光射到透明胶片上；进行调整在屏幕出现清晰的胶片上物体的像，若使屏幕上的像再大一些，应适当______投影仪与屏幕的距离（填“增大”或“减小”），并将凸透镜向______（填“上”或“下”）移动一些。
18．用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
组装并调整实验器材时。
应使烛焰和光屏的中心位于凸透镜的______上；找像时，要前后多移动几次光屏，找出成最______像时光屏的位置；当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、______的实像。
19．近期流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以_____物距，减小人像的大小，从而_____取景范围，取得更好的拍摄效果．（均选填“增大”或“减小”）
20．在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶．这是由于下雨时瓶内灌了雨水后，相当于一个_____（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有________作用，可能会引起森林火灾．
21．某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个凸透镜，我们看到的实际上是一个________（选填“放大”或“缩小”）的________（选填“实像”或“虚像”）．
22．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。
“刷脸”支付过程中，摄像头相当于______（选填“凸”或“凹”）透镜，面部经摄像头成倒立、______（选填“缩小”、“等大”或“放大”）的实像。
参考答案
1．A
2．C
3．A
4．B
5．B
6．C
7．D
8．A
9．D
10．C
11．B
12．D
13．D
14．
15．凸透缩小实20
16．放大投影仪（或幻灯机、电影放映机）靠近17．平行增大下
18．主光轴清晰的放大
19．增大增大
20．凸透镜会聚
21．放大虚像
22．凸缩小。
