通信信号处理课程报告
信号分析与处理课程总结
线性性是指如果两个 信号分别通过傅里叶 变换得到F1(ω)和 F2(ω)，那么它们的 和或差通过傅里叶变 换后仍然保持原来的 和或差的关系。
时移性是指如果一个 信号在时间上移动了 t0，那么它通过傅里 叶变换后在频率上也 会有一个相应的移动。
频移性是指如果一个 信号在频率上移动了 Δω，那么它通过傅里 叶变换后在时间上也 会有一个相应的移动。
信号处理能力。
实践项目与竞赛
参与信号处理相关的实践项目和竞赛， 提高实际应用能力，将所学知识应用
于实际问题中。
学习数字信号处理
了解数字信号处理的基本概念和方法， 与模拟信号处理进行比较，加深对信 号处理的理解。
关注前沿技术展
关注信号处理领域的前沿技术和最新 研究动态，不断更新自己的知识和技 能。
THANKS FOR WATCHING
随着数字化和智能化技术的不断发展，信号处理的应用范围越来越广泛，其在通信、电子、计算机等领 域的作用也越来越重要。
02 信号的时域分析
信号的时域表示
01
信号的时域表示是信号在时间轴上的变化情况，包括
信号的幅度、频率和相位等信息。
02
时域表示方法主要有波形图、时频图和离散时间信号
等。
03
时域分析是信号处理中最基础的方法之一，对于理解
了解信号处理的应用
了解信号处理在通信、图像处理、声音处理等领域的应用，为后续学 习和实践提供了基础。
掌握MATLAB等工具的使用
通过实践操作，掌握了使用MATLAB等工具进行信号处理和分析的方 法。
对未来学习的建议与展望
深入学习信号处理算法
进一步学习各种信号处理算法，如滤波 器设计、频谱分析、信号压缩等，提高
数字信号处理课程总结
数字信号处理课程总结一、概括数字信号处理这门课程，真是让我大开眼界，原来信号也能玩出这么多花样！这门课程主要介绍了数字信号处理的基础概念、基本原理和实际应用。
学完之后我简直觉得信号的海洋是如此的广阔和深邃。
一开始课程从信号的表示和处理方式入手，让我对信号有了全新的认识。
接着介绍了数字信号处理的核心原理和方法，比如采样、量化、滤波等等。
这些内容听起来很高级，但实际上都是处理我们生活中遇到的各种各样信号的基础。
通过学习我发现数字信号处理并不是高高在上的高难课程，而是与我们的日常生活紧密相连。
而且课程还深入浅出地介绍了数字信号处理在通信、音频、图像等领域的应用。
这让我意识到，原来我们每天都在和数字信号处理打交道，只是我们不知道罢了。
可以说这门课程让我对数字信号处理有了更深的理解和更多的兴趣。
学习数字信号处理这门课程，让我对信号有了全新的认识，也让我明白了数字信号处理的重要性。
我觉得这门课程不仅仅是理论知识的学习，更是打开了一扇探索信号世界的窗户。
现在我已经迫不及待想要继续深入学习了！二、数字信号处理基础知识在这一阶段的学习过程中，你们可能已经领略到数字信号处理的奇妙世界，那么先来简单聊聊那些处理的基础常识。
说起数字信号处理，是不是听起来像进入了什么高大上的黑科技世界？但实际上数字信号处理跟我们的日常生活紧密相连，例如音频播放、视频播放这些大家每天干的事都与数字信号处理密切相关。
当你聆听音乐的每一个节拍时，数字信号处理就像魔法一样确保了这些音频的完美传递和重现。
好啦接下来我们说说那些具体的常识。
首先了解什么是信号，信号可以简单理解为一种传递信息的媒介，比如声音、图像等都可以是信号。
而数字信号处理则是把这些信号转换成数字形式进行处理，想象一下这就像是把现实世界的声音、图像等转化成电脑能懂的语言。
接下来是处理的过程，这涉及到信号的采集、转换、分析和处理等环节。
在这个过程中，数字信号处理帮助我们实现信号的放大、滤波等功能，让我们的音质更加纯净、图像更加清晰。
信号处理实验报告总结
信号处理实验报告总结引言信号处理是一门研究如何对信号进行处理和分析的学科，它在许多领域中都有着广泛的应用，如通信、图像处理、音频处理等。
本实验旨在通过实际操作与理论结合的方式，帮助学生深入理解信号处理的原理和方法。
理论背景信号处理的理论基础包括信号与系统、傅里叶分析、滤波器设计等方面的知识。
在本次实验中，我们主要了解了离散傅里叶变换（DFT）和数字滤波器的原理和应用，以及常见的信号处理算法。
实验过程与结果本次实验分为两个部分：DFT算法实现和数字滤波器设计。
DFT算法实现我们首先实现了离散傅里叶变换的算法，并通过MATLAB软件进行了验证。
实验中，我们使用了一个正弦信号，并通过DFT算法将其转换为频域表示。
实验结果显示，离散傅里叶变换能够准确地将时域信号转换为频域信号，且图像频谱与理论结果一致。
数字滤波器设计在第二个实验中，我们学习了数字滤波器的设计方法和常见的滤波器类型。
我们采用了巴特沃斯滤波器设计方法，并使用MATLAB软件进行了参数设计。
实验结果表明，数字滤波器能够有效地滤除输入信号中不需要的频率成分，并保留我们感兴趣的信号。
实验总结通过本次实验，我们对信号处理的理论知识有了更深入的了解，并通过实际操作加深了对信号处理方法的理解和应用能力。
通过实验，我们对离散傅里叶变换和数字滤波器的原理和应用有了更深入的了解。
然而，在实验过程中也遇到了一些困难。
例如，在DFT算法实现中，我们需要对算法进行优化以提高运行效率。
在数字滤波器设计中，我们还需要更深入地学习滤波器设计的原理和方法，以便更好地应用在实际工程中。
总的来说，本次实验使我们更加深入地了解了信号处理的原理和方法，并对信号处理的应用有了更为清晰的认识。
在今后的学习和工作中，我们将进一步巩固这方面的知识，并不断探索更多的信号处理方法和算法。
参考文献[1] Oppenheim, A. V., & Schaffer, J. R. (1998). Discrete-time signal processing. Prentice Hall.[2] Proakis, J. G., & Manolakis, D. G. (1996). Digital signal processing: principles, algorithms, and applications. Prentice Hall.附录本次实验的MATLAB代码如下：matlab% DFT算法实现N = length(x);for k = 0:N-1X(k+1) = 0;for n = 0:N-1X(k+1) = X(k+1) + x(n+1)*exp(-1i*2*pi*k*n/N);endend% 数字滤波器设计fs = 100; % 采样频率fpass = 10; % 通带频率fstop = 20; % 阻带频率Rp = 1; % 通带最大衰减Rs = 60; % 阻带最小衰减wp = 2*pi*fpass/fs;ws = 2*pi*fstop/fs;[N, wn] = buttord(wp, ws, Rp, Rs);[b, a] = butter(N, wn);y = filter(b, a, x);以上是本次信号处理实验的总结，通过实验我们深入理解了信号处理的原理和方法，也发现了一些问题，期望在今后的学习和工作中能够进一步探索和应用信号处理技术。
关于通信工程专业理解和学习计划的课程报告
关于通信工程专业理解和学习计划的课程报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
关于通信工程专业理解和学习计划的课程报告该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 关于通信工程专业理解和学习计划的课程报告 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!通信工程专业课程报告：通信工程作为一门重要的工程学科，涉及到信息传输与处理的各个方面。
“数字信号处理”实验报告二
实验报告课程名称：数字信号处理实验任课教师：杨鉴实验名称：离散时间系统的时域分析年级、专业：2015级通信工程学号：**********姓名：***日期：2017 年10 月9 日云南大学信息学院一、实验1.通过MATLAB仿真一些简单的离散时间系统，并研究他们的时域特性。
2.掌握卷积在MATLAB的算法并理解滤波的概念。
二、实验内容1. 假定另一个系统为y[n]=x[n]x[n-1],修改程序P2.3，计算这个系统的输出序列y1[n],y2[n]和y[n]。
比较y[n]和yt[n]。
这两个序列是否相等？该系统是线性系统吗？2. 考虑另一个系统：y[n]=nx[n]+x[n-1],修改程序P2.4，以仿真上面的系统并确定该系统是否为时不变系统。
3.修改程序P2.7，计算长度为15的序列h[n]和长度为10的序列x[n]的卷积，重做问题Q2.28。
h[n]和x[n]的样本值你自己给定。
4.修改程序P2.9，将输入序列改变成扫频正弦序列（长度为301、最低频率为0、最高频率为0.5）。
那个滤波器能更好的抑制输入信号x[n]的高频分量？三、主要算法与程序Q2.11：clf;n = 0:40;a = 2;b = -3;f1=0.1;f2=0.4;x11=[0 cos(2*pi*f1*n) 0];x12=[0 0 cos(2*pi*f1*n)];x21=[0 cos(2*pi*f2*n) 0];x22=[0 0 cos(2*pi*f2*n)];x = a*x11 + b*x21;y1 = x11.*x12;y2 = x21.*x22;xd = a*x12+b*x22;y = x.*xd;yt = a*y1 + b*y2;d = y - yt; % Compute the difference output d[n]% Plot the outputs and the difference signalsubplot(3,1,1)stem([0 n 0],y);ylabel('Amplitude');title('Output Due to Weighted Input: a \cdot x_{1}[n] + b \cdot x_{2}[n]');subplot(3,1,2)stem([0 n 0],yt);ylabel('Amplitude');title('Weighted Output: a \cdot y_{1}[n] + b \cdot y_{2}[n]'); subplot(3,1,3)stem([0 n 0],d);xlabel('Time index n');ylabel('Amplitude');title('Difference Signal');Q2.17：clf;n = 0:40; D = 10;a = 3.0;b = -2;x = a*cos(2*pi*0.1*n) + b*cos(2*pi*0.4*n);xd = [zeros(1,D) x];nd=0:length(xd)-1;y=(n.*x)+[0 x(1:40)];yd=(nd.*xd)+[0 xd(1:length(xd)-1)];d = y - yd(1+D:41+D);subplot(3,1,1)stem(n,y);ylabel('振幅');title('输出 y[n]'); grid;subplot(3,1,2)stem(n,yd(1:41));ylabel('振幅');title('由于延时输入 x[n-10]的输出'); grid;subplot(3,1,3)stem(n,d);xlabel('时间序号 n'); ylabel('振幅');title('差值信号');grid;Q2.29：clf;h = [3 2 1 -2 1 0 -4 0 3 1 5 4 0 3 5]; % impulse responsex = [1 -2 3 -4 3 2 1 5 6 1]; % input sequencey = conv(h,x);n = 0:23;subplot(2,1,1);stem(n,y);xlabel('时间序号n');ylabel('振幅');title('用卷积得到的输出'); grid;x1 = [x zeros(1,14)];y1 = filter(h,1,x1);subplot(2,1,2);stem(n,y1);xlabel('时间序号 n'); ylabel('振幅');title('由滤波生成的输出'); grid;Q2.35：f=w/2pi=(2a*n+b)/2pi=[0,0.5],所以b=0，a*n<=0.5*pi,当n=300时，a取pi/600。

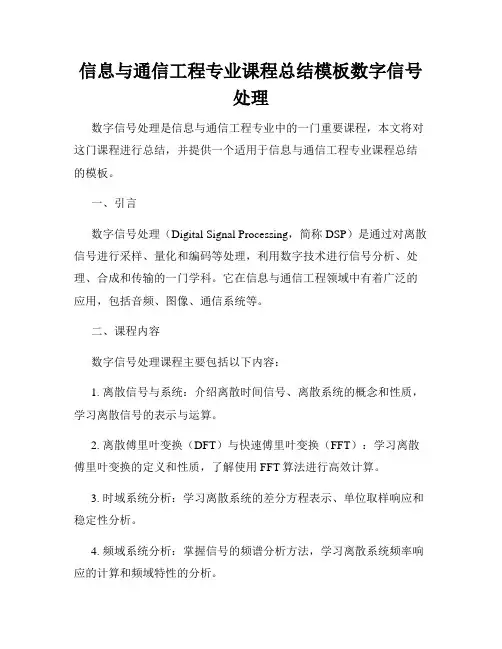

信息与通信工程专业课程总结模板数字信号处理
信息与通信工程专业课程总结模板数字信号处理数字信号处理是信息与通信工程专业中的一门重要课程，本文将对这门课程进行总结，并提供一个适用于信息与通信工程专业课程总结的模板。
一、引言数字信号处理（Digital Signal Processing，简称DSP）是通过对离散信号进行采样、量化和编码等处理，利用数字技术进行信号分析、处理、合成和传输的一门学科。
它在信息与通信工程领域中有着广泛的应用，包括音频、图像、通信系统等。
二、课程内容数字信号处理课程主要包括以下内容：1. 离散信号与系统：介绍离散时间信号、离散系统的概念和性质，学习离散信号的表示与运算。
2. 离散傅里叶变换（DFT）与快速傅里叶变换（FFT）：学习离散傅里叶变换的定义和性质，了解使用FFT算法进行高效计算。
3. 时域系统分析：学习离散系统的差分方程表示、单位取样响应和稳定性分析。
4. 频域系统分析：掌握信号的频谱分析方法，学习离散系统频率响应的计算和频域特性的分析。
5. 有限长序列与系统：学习有限长序列和线性时不变系统的概念，了解通过卷积运算进行信号处理的方法。
6. 数字滤波器：研究数字滤波器的设计与实现，学习滤波器的性能评估和优化方法。
7. 信号编码与压缩：介绍常用的信号编码与压缩算法，例如Pulse Code Modulation（PCM）和Discrete Cosine Transform（DCT）。
8. 多媒体信号处理：学习音频和图像信号的获取、分析和处理方法，了解多媒体通信系统的设计与实现。
三、课程收获在学习数字信号处理课程的过程中，我收获了以下几点：1. 理论知识：通过学习离散信号与系统的相关知识，我深入了解了信号处理的基本概念和原理。
2. 实践能力：通过课程的实践作业和实验，我掌握了常用的数字信号处理工具和算法，提升了我的实际操作能力。
3. 问题解决能力：在课程中，我经常遇到一些难题和挑战，通过不断思考和解决问题，我培养了独立思考和解决问题的能力。
信号基础实训报告
信号基础实训报告一、实训目的本次实训的目的是为了让学生掌握信号基础知识，了解信号的种类和特点，掌握信号的采集、处理和传输方法，并能够熟练运用实验仪器进行相关操作。
二、实训内容1. 信号种类与特点在本次实训中，我们首先学习了信号的种类和特点。
信号可以分为模拟信号和数字信号两种类型。
模拟信号是连续变化的电压或电流信号，而数字信号则是由一系列离散状态组成的电压或电流脉冲。
在处理方式上，模拟信号通常采用模拟电路进行处理，而数字信号则需要通过数码电路进行处理。
2. 采集与处理接着我们学习了如何采集和处理不同类型的信号。
对于模拟信号，我们可以使用示波器等仪器对其进行采样，并通过滤波等方式对其进行预处理。
而对于数字信号，则需要使用AD转换器将其转换成模拟信号，并通过数码滤波器等方式进行后续处理。
3. 传输方法除了采集和处理外，我们还学习了不同类型的信号传输方法。
在短距离传输时，可以使用串口通信等方式进行传输。
而在长距离传输时，则需要采用光纤通信等方式进行传输。
三、实验操作在学习完相关理论知识后，我们进行了一系列实验操作，以巩固所学知识。
以下是本次实验的具体内容：1. 模拟信号采集与处理我们首先使用示波器对正弦波信号进行采集，并通过滤波器对其进行预处理。
接着，我们将处理后的信号输出到示波器上观察其变化。
2. 数字信号采集与处理接着我们使用AD转换器将数字信号转换成模拟信号，并通过数码滤波器对其进行预处理。
最后，我们将处理后的模拟信号输出到示波器上观察其变化。
3. 串口通信实验在此实验中，我们使用串口通信方式将两台计算机连接起来，并通过发送和接收数据来测试通讯是否成功。
4. 光纤通信实验最后，我们使用光纤通信方式对两台计算机进行连接，并通过发送和接收数据来测试通讯是否成功。
四、实训心得通过本次实训，我深刻认识到了信号基础知识的重要性。
掌握了不同类型的信号种类和特点，了解了信号的采集、处理和传输方法，并通过实验操作熟悉了相关仪器的使用方法。
信号处理课程设计报告.
信号处理课程设计设计说明书设计项目：线性卷积与圆周卷积演示程序的设计项目完成人：姓名：王威龙学号：20132185 专业班级： 13级电子信息工程一班指导教师：刘淑玉，赵亚凤，王建卫，李超提交日期： 2016.1.8机电工程学院电子信息工程1.设计基本原理1.1课题研究的背景卷积运算广泛的应用于通讯、电子、自动化等领域的线性系统的仿真、分析及数字信号处理等方面。
在MATLAB中可以使用线性卷积和圆周卷积实现离散卷积。
线性卷积是工程应用的基础，但圆周卷积实现线性离散卷积具有速度快等优势。
圆周卷积采用循环移位，在MATLAB中没有专用函数，需要根据圆周卷积的运算过程编制程序代码。
本实验主要围绕线性卷积和圆周卷积的演示程序设计来展开，给出了线性卷积和圆周卷积演示的程序及动态实现。
在线性时不变连续系统中，利用系统的冲激响应和叠加原理来求系统对任意激励信号作用时的零状态响应，这就是卷积方法的原理。
因此，在时域内，卷积运算是求解线性非时变系统零状态响应的重要方法，特别是激励信号为时限信号时尤其如此。
卷积运算的计算比较复杂，是信号与系统分析中的重点和难点，特别适合用于计算机来计算。
以往的卷积积分多用fortran、c、VB等语言编程，不仅编程繁琐，而且可视性差。
用MATLAB来计算卷积积分问题要比用C、FORTRAN 等语言完成相同的事情简洁的多。
在MATLAB 中，有很多现成的函数可以直接调用，而且在计算机方面，可以直接用相应的计算机符号即可。
在编写程序语言方面，它与其他语言相比更为简单。
正因为上述原因，使他深受工程技术人员及科学专家的欢迎，并很快成为应用学科计算机辅助分析、设计、仿真、教学等领域不仅可缺少的基础软件。
1.2课题研究意义本课程为电子信息工程专业的独立实践课，是建立在信号与系统、数字信号处理等课程的基础上，加强实践环节而开设的。
其目的在于通过本课程设计使学生进一步巩固数字信号处理的基本概念、理论、分析方法和实现方法；使学生能有效地将理论和实际紧密结合；增强学生软件编程实现能力和解决实际问题的能力。
数字信号处理实验报告
数字信号处理实验报告通信0303 汪勇 学号：实验一：信号、系统及系统响应 1、实验目的：（1） 熟悉连续信号经理想采样前后的频谱变化关系，加深对时域采样定理的理解． （2） 熟悉时域离散系统的时域特性（3） 利用卷积方法观察分析系统的时域特性．（4） 掌握序列傅立叶变换的计算机实现方法，利用序列的傅立叶变换对连续信号，离散信号及系统响应进行频域分析．2、实验原理简述：对一个连续信号)(t xa 进行理想采样的过程可用下式表示：^x a(t)= )(t xa p(t)其中^x a(t)为)(t xa 的理想采样，p(t)为周期冲激脉冲，即p(t)＝∑∞-∞=n δ（t-nT ）^x a(t)的傅立叶变换^X a(j Ω)为^X a(j Ω)＝[])(1s m Tn aX Ω-Ω∑∞-∞=上式表明^X a(j Ω)为)(Ωj Xa 的周期延拓，其周期延拓为采样角频率（T s π2=Ω）．采样前后信号的频谱示意图见图．只有满足采样定理时，才不会发生频率混叠失真．离散信号和系统在时域均可用序列来表示。
为了在数字计算机上观察分析各种序列的频域特性，通常对()e j X ω在[]π2,0上进行M 点采样来观察分析。
对长度为N 的有限长序列x(n)有()()ee nj N n kj k m x Xωω--=∑=10其中,1,0,2==k k Mkπω，M-1 一个时域离散线性非移变系统的输入/输出关系为y(n)=x(n)*h(n)=()()m n h m x m -∑∞-∞=如果x(n)和h(n)的长度分别为M 和N ，则y(n)的长度为L=N+M-1。
上述卷积运算也可在频域实现()()()e e e j j j H X Yωωω=3、实验内容及步骤首先认真复习采样理论．离散信号与系统．线性卷积．序列的傅立叶变换及性质等有关内容，了解本实验原理与方法．1>编制实验用主程序及相应子程序．①信号产生子程序，用于产生实验中要用的下列信号序列： a) 采样信号序列：对下面连续信号：()()()t u t A t ex ataΩ-=0sin进行采样，可得到采样序列()()()()500,sin 0<≤==Ω=n n u nT A nT n e x x anTa a其中A 为幅度因子，a 为衰减因子，是模拟角频率，T 为采样间隔．这些参数都要在实验过程中由键盘输入，产生不同的x(t)和x(n)b) 单位脉冲序列：()[]n n x bδ=c) 矩形序列：()()10,==N n n R x Nc②系统单位脉冲响应序列产生子程序．本实验要用到两种FIR 系统．()()()()()()()325.215.210-+-+-+==n n n n n n n hR h baδδδδ ③有限长序列线性卷积子程序，用于完成两个给定长度的序列的卷积．可以直接调用MATLAB 语言中的卷积函数conv 。
数字信号处理课程自评报告
数字信号处理课程自评报告
数字信号处理课程是我在大学学习中的一门重要课程，通过学习这门课程，我对数字信号处理的基本原理、方法和应用有了更深入的了解。
在这门课程中，我学习了数字信号的采样、量化、变换和滤波等基本概念，深入了解了数字信号处理在通信、图像处理和音频处理等领域的应用。
首先，我在课程学习中对数字信号处理的基本概念有了更清晰的认识。
我了解到了数字信号与模拟信号的区别，以及数字信号处理在实际工程中的重要性。
我掌握了数字信号的采样定理、离散时间信号的表示方法以及数字滤波器的设计原理，这些知识为我后续的学习和工作打下了坚实的基础。
其次，通过课程的学习，我掌握了数字信号处理的基本算法和技术。
我学习了离散傅立叶变换（DFT）和快速傅立叶变换（FFT）等频域分析方法，以及数字滤波器的设计和实现。
我还学习了数字信号处理在通信系统中的应用，包括调制解调、信道均衡和误码率性能分析等内容。
这些知识让我对数字信号处理的实际应用有了更深入的理解。
此外，通过课程的学习，我还锻炼了自己的问题分析和解决能力。
在课程的实践作业中，我遇到了许多挑战，需要分析问题并找
出解决方案。
通过不断地思考和尝试，我逐渐掌握了数字信号处理
的相关技术和方法，并成功完成了作业和实验。
总的来说，数字信号处理课程让我受益匪浅。
通过学习这门课程，我不仅掌握了数字信号处理的基本理论和技术，还培养了自己
的问题分析和解决能力。
我相信这些知识和能力对我的未来学习和
工作都将大有裨益。
希望在以后的学习和实践中能够不断积累经验，不断提升自己的专业能力。
dsp信号处理实验报告
dsp信号处理实验报告DSP信号处理实验报告一、引言数字信号处理（DSP）是一种将连续信号转换为离散信号，并对其进行处理和分析的技术。
在现代通信、音频处理、图像处理等领域中，DSP技术被广泛应用。
本实验旨在通过对DSP信号处理的实践，加深对该技术的理解与应用。
二、实验目的本实验旨在通过对DSP信号处理的实践，掌握以下内容：1. 学习使用DSP芯片进行信号采集和处理；2. 理解离散信号的采样和重构过程；3. 掌握常见的DSP信号处理算法和方法。
三、实验原理1. 信号采集与重构在DSP信号处理中，首先需要对模拟信号进行采样，将连续信号转换为离散信号。
采样过程中需要注意采样频率的选择，以避免混叠现象的发生。
采样完成后，需要对离散信号进行重构，恢复为连续信号。
2. DSP信号处理算法DSP信号处理涉及到多种算法和方法，如滤波、频谱分析、时域分析等。
其中，滤波是一种常见的信号处理方法，可以通过滤波器对信号进行去噪、增强等处理。
频谱分析可以将信号在频域上进行分析，了解信号的频率成分和能量分布。
时域分析则关注信号的时序特征，如幅值、相位等。
四、实验步骤1. 信号采集与重构在实验中，我们使用DSP芯片进行信号采集与重构。
将模拟信号输入DSP芯片的模拟输入端口，通过ADC（模数转换器）将模拟信号转换为数字信号。
然后，通过DAC（数模转换器）将数字信号转换为模拟信号输出。
2. 滤波处理为了演示滤波处理的效果，我们选择了一个含有噪声的信号进行处理。
首先，使用FIR滤波器对信号进行低通滤波，去除高频噪声。
然后，使用IIR滤波器对信号进行高通滤波，增强低频成分。
3. 频谱分析为了对信号的频率成分和能量分布进行分析，我们使用FFT（快速傅里叶变换）算法对信号进行频谱分析。
通过观察频谱图，可以了解信号的频率特性。
4. 时域分析为了对信号的时序特征进行分析，我们使用时域分析方法对信号进行处理。
通过计算信号的均值、方差、峰值等指标，可以了解信号的幅值、相位等特性。
硕士信号处理实验报告(3篇)
第1篇一、实验背景随着信息技术的飞速发展，数字信号处理（DSP）技术已成为通信、图像处理、语音识别等领域的重要工具。
本实验旨在通过一系列实验，加深对数字信号处理基本原理和方法的理解，提高实际应用能力。
二、实验目的1. 理解数字信号处理的基本概念和原理。
2. 掌握常用信号处理算法的MATLAB实现。
3. 培养分析和解决实际问题的能力。
三、实验内容本实验共分为五个部分，具体如下：1. 离散时间信号的基本操作（1）实验目的：熟悉离散时间信号的基本操作，如加法、减法、乘法、除法、延时、翻转等。
（2）实验步骤：- 使用MATLAB生成两个离散时间信号。
- 对信号进行基本操作，如加法、减法、乘法、除法、延时、翻转等。
- 观察并分析操作结果。
2. 离散时间系统的时域分析（1）实验目的：掌握离散时间系统的时域分析方法，如单位脉冲响应、零状态响应、零输入响应等。
（2）实验步骤：- 使用MATLAB设计一个离散时间系统。
- 计算系统的单位脉冲响应、零状态响应和零输入响应。
- 分析系统特性。
（1）实验目的：掌握离散时间信号的频域分析方法，如快速傅里叶变换（FFT）、离散傅里叶变换（DFT）等。
（2）实验步骤：- 使用MATLAB生成一个离散时间信号。
- 对信号进行FFT和DFT变换。
- 分析信号频谱。
4. 数字滤波器的设计与实现（1）实验目的：掌握数字滤波器的设计与实现方法，如巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。
（2）实验步骤：- 使用MATLAB设计一个低通滤波器。
- 使用窗函数法实现滤波器。
- 对滤波器进行性能分析。
5. 信号处理在实际应用中的案例分析（1）实验目的：了解信号处理在实际应用中的案例分析，如语音信号处理、图像处理等。
（2）实验步骤：- 选择一个信号处理应用案例。
- 分析案例中使用的信号处理方法。
- 总结案例中的经验和教训。
四、实验结果与分析1. 离散时间信号的基本操作实验结果表明，离散时间信号的基本操作简单易懂，通过MATLAB可以实现各种操作，方便快捷。
通信课程设计实验报告
通信课程设计实验报告一、教学目标本课程的教学目标是让学生掌握通信原理的基本知识和技能，能够理解并分析通信系统的基本组成部分，如信号源、调制器、信道、解调器等，并了解现代通信技术的发展和应用。
1.掌握通信系统的定义、分类和基本原理。
2.理解信号的分类、特点和处理方法。
3.学习调制、解调、编码、解码等基本通信技术。
4.了解现代通信技术的发展趋势和应用领域。
5.能够运用通信原理分析和解决实际通信问题。
6.学会使用通信实验设备和软件工具进行通信实验。
7.能够编写简单的通信程序，实现数据的传输和接收。
情感态度价值观目标：1.培养学生的创新意识和团队合作精神，提高解决实际问题的能力。
2.激发学生对通信技术的兴趣和热情，了解通信技术对社会发展的贡献。
二、教学内容本课程的教学内容主要包括通信原理的基本概念、信号处理技术、调制解调技术、编码解码技术以及现代通信技术的发展和应用。
1.通信原理的基本概念：通信系统的定义、分类、基本原理和性能指标。
2.信号处理技术：信号的分类、特点和处理方法，包括滤波、采样、量化等。
3.调制解调技术：调制解调的基本原理和方法，如幅度调制、频率调制、相位调制等。
4.编码解码技术：数字编码、纠错编码、信道编码等，以及解码技术的基本原理和方法。
5.现代通信技术的发展和应用：无线通信、光纤通信、卫星通信等，以及通信技术在互联网、物联网等领域的应用。
三、教学方法本课程采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等，以激发学生的学习兴趣和主动性。
1.讲授法：通过教师的讲解，系统地传授通信原理的基本知识和技能。
2.讨论法：学生进行小组讨论，促进学生思考和交流，培养学生的创新思维和团队合作能力。
3.案例分析法：分析实际通信系统的案例，让学生了解通信技术的应用和挑战。
4.实验法：通过实验操作，让学生亲手实践，加深对通信原理的理解和掌握。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备等。
信号基础实训报告
信号基础实训报告介绍信号基础实训报告是对信号基础实训课程的总结和探讨。
本报告将全面、详细、完整且深入地讨论信号基础实训的主题。
信号基础实训的意义信号是信息传输的基本形式，对于电子通信、无线通信等领域至关重要。
信号基础实训课程旨在培养学生对信号的理解和应用能力，为学生今后从事相关领域的工作打下坚实的基础。
课程内容信号基础实训课程包括以下几个方面的内容：信号的定义和分类1.模拟信号和数字信号的区别2.连续时间信号和离散时间信号的特点3.周期信号和非周期信号的特性信号的运算和处理1.信号的加法和乘法运算2.信号的时移、幅度缩放和反转操作3.信号的卷积和相关运算信号的频域分析1.傅里叶级数和傅里叶变换的原理2.频域滤波器的设计和应用3.快速傅里叶变换算法的实现信号的采样和重构1.采样定理及其应用2.采样率和信号重构的关系3.采样和重构过程中的误差分析实训项目实训项目是信号基础实训课程的重要组成部分，通过实际操作和实验，学生可以更好地理解和应用所学的知识。
实训项目1：模拟信号的采样和重构1.利用示波器对模拟信号进行采样2.利用数字信号处理器对采样信号进行重构3.分析重构信号与原始信号的误差实训项目2：信号的频域分析1.利用频谱仪对信号进行频谱分析2.设计和实现数字滤波器对信号进行滤波3.分析滤波后信号的频谱变化实训项目3：信号的运算和处理1.实现信号的加法和乘法运算2.实现信号的时移、幅度缩放和反转操作3.实现信号的卷积和相关运算实训项目4：信号的传输和接收1.利用调制技术将信号传输到远处2.利用解调技术接收并恢复信号3.分析传输和接收过程中的信号质量课程总结信号基础实训课程通过理论学习和实践操作，使学生对信号的基本概念、运算方法和分析技术有了全面的了解。
通过实训项目的完成，学生掌握了信号的采样和重构、频域分析、运算和处理以及信号的传输和接收等关键技能。
信号基础实训课程为学生今后从事电子通信、无线通信等领域的工作提供了坚实的基础，并为进一步深入研究和应用信号处理技术打下了基础。
联通信号实习报告
一、实习背景随着科技的飞速发展，通信技术在现代社会中扮演着越来越重要的角色。
为了更好地了解通信行业，提升自己的专业技能，我于2023年在我国联通公司进行了为期一个月的信号实习。
此次实习旨在让我深入了解信号处理的相关知识，掌握信号测试与优化方法，提高实际操作能力。
二、实习目的1. 学习信号处理的基本理论，掌握信号测试与优化方法。
2. 了解联通信号网络架构，熟悉不同场景下的信号优化策略。
3. 提高实际操作能力，为今后从事相关工作打下坚实基础。
三、实习内容1. 信号处理基本理论在实习期间，我首先学习了信号处理的基本理论，包括信号与系统、随机信号与噪声、数字信号处理等。
通过学习，我对信号处理的基本概念、原理和方法有了更深入的了解。
2. 信号测试信号测试是信号优化的重要环节。
在实习过程中，我参与了多种信号测试，包括室内信号测试、室外信号测试、干扰源定位等。
通过实际操作，我掌握了以下测试方法：（1）室内信号测试：使用信号测试仪对室内信号进行测试，包括信号强度、信噪比、误码率等指标。
（2）室外信号测试：使用信号测试车对室外信号进行测试，包括信号覆盖范围、信号强度、干扰情况等。
（3）干扰源定位：使用干扰源定位仪对干扰源进行定位，为信号优化提供依据。
3. 信号优化信号优化是提高通信质量的关键。
在实习过程中，我参与了以下信号优化工作：（1）小区参数调整：根据测试结果，对小区参数进行调整，如发射功率、天线方位角等。
（2）干扰抑制：针对干扰源，采取相应的干扰抑制措施，如切换、小区关闭等。
（3）天线调整：根据信号覆盖情况，对天线进行调整，提高信号质量。
4. 实际案例在实习过程中，我参与了以下实际案例：（1）某区域信号覆盖不足：通过测试和优化，提高了该区域的信号覆盖范围，降低了掉话率。
（2）某区域干扰严重：通过定位干扰源和采取相应的干扰抑制措施，改善了该区域的通信质量。
四、实习收获通过一个月的实习，我收获颇丰：1. 丰富了信号处理方面的理论知识，提高了实际操作能力。
移动通信课程设计报告
移动通信课程设计报告移动通信课程设计报告一、课程背景移动通信是现代化社会的一个重要组成部分，同时是一个充满活力的领域。
随着智能手机、平板电脑以及物联网的兴起，移动通信技术已经成为人们生活和工作中不可或缺的一部分。
因此，为了培养具有较好的移动通信技能和素质的高素质人才，大学开设了移动通信课程。
二、课程目标本课程旨在培养学生具备以下三个方面的能力：1.掌握移动通信技术的基本概念和核心原理；2.能够熟练应用移动通信技术解决实际问题；3.具备移动通信设计能力，能够利用所掌握的技术将理论转化为实践。
三、课程重难点课程的重难点主要包括以下几个方面：1.技术基础知识——了解移动通信的基本概念、技术架构和协议规范，掌握数字信号处理和调制解调技术等。
2.技术实践——通过实验、案例分析和项目设计等方式，全面掌握移动通信的应用和设计技术。
3.设计能力培养——通过实践演练，提高学生的技术应用能力、创新能力和问题解决能力。
四、教学方法为了达到课程目标，我们采取以下教学方法：1.理论讲授——以专题讲座和讲解案例的形式，系统讲授课程的基本理论和实践方法，为学生的技能培养做好理论准备。
2.实验操作——通过实验操作，让学生亲身体验移动通信实践中技术的应用和解决问题的方法。
3.项目设计——通过开展课程设计、实践演练和项目研究等方式，激发学生的学习兴趣和创新思维，培养学生的移动通信设计能力。
五、教学内容和进度本课程的教学内容和进度如下：第一讲移动通信概述1.1 移动通信的概念和发展历程1.2 移动通信的标准和规范1.3 移动通信的网络结构和技术架构第二讲数字信号处理技术2.1 信号处理的基本概念和方法2.2 数字信号处理和模拟信号处理的区别2.3 信号调制与解调技术第三讲无线传播和天线设计3.1 无线传播和天线基础3.2 无线传播的模型和数字用途3.3 天线设计的基本方法和技巧第四讲移动通信协议和标准4.1 移动通信协议与标准的概述4.23GPP 标准的特点和应用4.3 LTE 标准的基础和原理第五讲移动通信安全技术5.1 移动通信安全的基本概念5.2 移动通信网络安全技术第六讲移动通信终端设备6.1 移动通信终端设备的构成和功能6.2 终端设备的开发和应用第七讲移动通信应用7.1 移动通信的应用领域和特点7.2 移动通信的商业模式和商业应用第八讲移动通信设计8.1 移动通信设计的思路和方法8.2 移动通信设计项目开发流程六、教材和参考书目本课程的教材和参考书目如下：教材：《移动通信技术与应用》参考书目：1. 《移动通信技术导论》2. 《移动通信原理》3. 《通信电子技术导论》4. 《通信原理》七、课程评估为了科学地评估学生的学习效果和运用能力，本课程采用多种评估手段，包括考试、作业、实验报告和设计项目等。
数字信号处理实验报告
《数字信号处理》实验报告课程名称：《数字信号处理》学院：信息科学与工程学院专业班级：通信1502班学生姓名：侯子强学号：0905140322指导教师：李宏2017年5月28日实验一 离散时间信号和系统响应一. 实验目的1. 熟悉连续信号经理想采样前后的频谱变化关系，加深对时域采样定理的理解2. 掌握时域离散系统的时域特性3. 利用卷积方法观察分析系统的时域特性4. 掌握序列傅里叶变换的计算机实现方法，利用序列的傅里叶变换对离散信号及系统响应进行频域分析二、实验原理1. 采样是连续信号数字化处理的第一个关键环节。
对采样过程的研究不仅可以了解采样前后信号时域和频域特性的变化以及信号信息不丢失的条件，而且可以加深对离散傅里叶变换、Z 变换和序列傅里叶变换之间关系式的理解。
对连续信号()a x t 以T 为采样间隔进行时域等间隔理想采样，形成采样信号：ˆ()()()a a xt x t p t = 式中()p t 为周期冲激脉冲，()a x t 为()a x t 的理想采样。
()a x t 的傅里叶变换为()a X j Ω：上式表明将连续信号()a x t 采样后其频谱将变为周期的，周期为Ωs=2π/T。
也即采样信号的频谱()a X j Ω是原连续信号xa(t)的频谱Xa(jΩ)在频率轴上以Ωs 为周期，周期延拓而成的。
因此，若对连续信号()a x t 进行采样，要保证采样频率fs ≥2fm ，fm 为信号的最高频率，才可能由采样信号无失真地恢复出原模拟信号计算机实现时，利用计算机计算上式并不方便，因此我们利用采样序列的傅里叶变换来实现，即()()n P t t nT δ∞=-∞=-∑1()()*()21()n a a a s X j X j P j X j jn T π∞=-∞Ω=ΩΩ=Ω-Ω∑()()|j a TX j X e ωω=ΩΩ=而()()j j n n X e x n e ωω∞-=-∞=∑为采样序列的傅里叶变换2. 时域中，描述系统特性的方法是差分方程和单位脉冲响应，频域中可用系统函数描述系统特性。
通信系统课程设计报告
通信系统课程设计报告山东大学信息学院School of Information Science andEngineering通信系统课程设计实验报告目录信道编码方式为7-4汉明码、交织码、卷积码，信道为：加性高斯白噪声信道（AWGN Channel）和突发错误信道，调制方式采用FSK调制方式。
2、课程设计时间4月10日——5月30日3、课程设计环境 MATLAB平台4、课程设计要求设计一个通信系统，完成从信源到信宿的整个仿真过程，编程实现信源模块、信道编码模块、FSK调制模块、信道仿真模块、FSK解码模块、信道解码模块、性能分析模块。
其中信道编码方式分别采用7-4汉明码、交织码、卷积码，信道分别采用加性高斯白噪声信道（AWGN Channel）、突发错误信道。
要求可以实现仿真信息可以从发送到接收的整个传输过程，通过分析比较同一信道环境不同编码方式的信噪比-误码率曲线和同一编码方式不同信道环境的信噪比-误码率曲线来分析三种信道编码方式的性能，得出实验结论。
5、设计内容5.1、系统框图设计基于FSK的信道编码性能分析实验仿真系统的程序框图如图1所示：图1 基于FSK的信道编码性能分析实验仿真系统的程序框图5.2、模块设计本程序采取模块化设计，分为以下几个模块：5.2.1、信源模块产生随机的二进制数字序列；5.2.2、信道编码模块5.2.2.1、7-4汉明码编码模块对信源产生的二进制数字序列进行7-4汉明编码，输出要传送的二进制数字序列；5.2.2.2、交织码编码模块对信源产生的二进制数字序列进行交织编码，输出要传送的二进制数字序列；(1)循环码编码子函数(2)交织子函数5.2.2.3卷积码编码模块对信源产生的二进制数字序列进行交织编码，输出要传送的二进制数字序列；5.2.3、FSK调制模块对发送的二进制数字序列进行FSK调制，输出为经过信道传输的信号； FSK调制框图如图2所示：图2 FSK调制框图5.2.4、AWGN信道模块仿真实现随机错误信道环境，对输出信号进行噪声干扰；5.2.5、突发错误信道模块仿真实现突发错误信道环境，对输出信号进行噪声干扰；5.2.6、FSK解调模块对经过信道传输后的信号进行FSK解调，输出为二进制数字信号；（1）FSK解调子函数（2）计算信号的IFFT子函数（3）低通滤波器子函数FSK解制框图如图3所示：图3 FSK解制框图5.2.7、信道解码模块5.2.7.1、7-4汉明码解码模块对FSK解调模块输出的二进制数字序列进行7-4汉明解码，输出要接收到信源发送的二进制数字序列；5.2.7.2、交织码编码模块对FSK解调模块输出的二进制数字序列进行交织解码，输出要接收到信源发送的二进制数字序列；(1)交织子函数(2)纠错子函数(3)循环码解码子函数5.2.7.3卷积码编码模块对FSK解调模块输出的二进制数字序列进行卷积解码，输出要接收到信源发送的二进制数字序列；5.2.8、主函数模块将以上各子函数模块构成系统，进行通信系统传输仿真，画出信噪比-误码率曲线图，用以分析系统性能。
数字信号处理实验报告1
数字信号处理课程实验报告实验步骤与内容：一、 通过以下两个例子，了解常用离散序列的产生 1、 单位抽样序列n1=-5;n2=5;n0=0; n=n1:n2; x=[n==n0]; stem(n,x,'filled'); axis([n1,n2,0,1.1*max(x)]); title('单位脉冲序列');xlabel('时间（n ）');ylabel('幅度x （n ）');0.0050.010.0150.020.0250.030.0350.04-2-1012x (t )单位脉冲序列时间（n ）幅度x （n ）2、 已知一时域周期性正弦信号的频率为1Hz ，振幅值幅度为1v 。
在窗口上显示2个周期的信号波形，并对该信号的一个周期进行32点采样获得离散信号。
试显示原连续信号和其采样获得的离散信号波形。
f=1;Um=1;nt=2; N=32;T=1/f; dt=T/N; n=0:nt*N-1; tn=n*dt;x=Um*sin(2*f*pi*tn); subplot(2,1,1);plot(tn,x);axis([0 nt*T 1.1*min(x) 1.1*max(x)]); ylabel('x(t)');subplot(2,1,2);stem(tn,x);axis([0 nt*T 1.1*min(x) 1.1*max(x)]); ylabel('x(n)');0.20.40.60.811.21.41.61.82-1-0.500.51x (t )0.20.40.60.811.21.41.61.82x (n )实验任务：编写程序实现1.)43)(()(<<-=n n n f δ2.00.0050.010.0150.020.0250.030.0350.04-2-112x(t)单位脉冲序列时间（n）幅度x（n）2.)55)(()(<<-=nnunfn1=-5;n2=5;n=n1:n2;subplot(1,1,1);stem(n,x0,'filled','k'); axis([n1,n2,1.1*min(x0), 1.1*max(x0)]); ylabel('u(n)');u (n )3.一个连续的周期性三角波信号频率为50Hz ，信号幅度在0- +2v 之间，在窗口上显示2个周期的信号波形，对信号的一个周期进行16点采样来获得离散信号。
