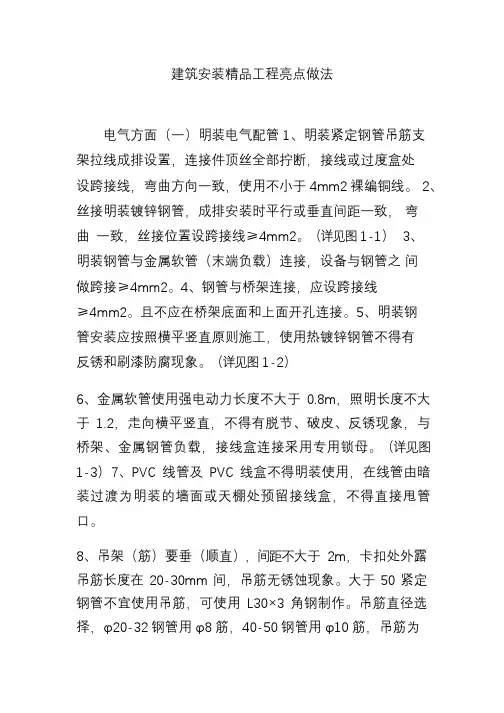

建筑安装精品工程亮点做法

电气方面（一）明装电气配管1、明装紧定钢管吊筋支

架拉线成排设置，连接件顶丝全部拧断，接线或过度盒处

设跨接线，弯曲方向一致，使用不小于4mm2裸编铜线。 2、丝接明装镀锌钢管，成排安装时平行或垂直间距一致，弯

曲一致，丝接位置设跨接线≥4mm2。（详见图1-1）3、

明装钢管与金属软管（末端负载）连接，设备与钢管之间

做跨接≥4mm2。4、钢管与桥架连接，应设跨接线

≥4mm2。且不应在桥架底面和上面开孔连接。5、明装钢

管安装应按照横平竖直原则施工，使用热镀锌钢管不得有

反锈和刷漆防腐现象。（详见图1-2）

6、金属软管使用强电动力长度不大于0.8m，照明长度不大于1.2，走向横平竖直，不得有脱节、破皮、反锈现象，与桥架、金属钢管负载，接线盒连接采用专用锁母。（详见图1-3）

7、PVC线管及PVC线盒不得明装使用，在线管由暗装过渡为明装的墙面或天棚处预留接线盒，不得直接甩管口。

8、吊架（筋）要垂（顺直），间距不大于2m，卡扣处外露吊筋长度在20-30mm间，吊筋无锈蚀现象。大于50紧定钢管不宜使用吊筋，可使用L30×3角钢制作。吊筋直径选择，φ20-32钢管用φ8筋，40-50钢管用φ10筋，吊筋为

成排设置，间距均匀一致，热镀锌钢管宜采用角钢支架。

9、明装消防专用紧定钢管外刷防火涂料。

5、成排安装的控制开关标识明显、牢固、准确（打印不干

胶纸）。（详见图1-6）6、竖向桥架内布线排列整齐，邦扎

牢固，横向桥架内布线整齐，不得出现绞结。（详见图1- 7）

7、导线（电缆）在配电柜开关的出线端及桥架过墙或过楼

层处设标志牌，标明导线规各、型号、始端、末端。8、强

弱电导线（电缆）不得敷设在同一线管，在同一桥架敷设

时要设隔板，防止强电干扰弱电信号。（三）桥架安装1、

横（竖）向桥架间连接紧密，螺栓要使用专用螺栓，跨接

线弯曲方正，方向统一，压接牢固，桥架无反锈、起皮现

象，安装横平竖直，横向成线，弯头、三通、等差弯等连

接件不得现场制作，要使用厂家供应件。（详见图1-8）2、

竖向桥架要使用标准桥架（桥架内外均带有固定支架）。

（详见图1-9）

3、横向桥架支架间距符合规范要求，小于500mm的桥架

吊架可使用不小于φ10的吊筋做支架，但间隔不过10米，

并使用一个不小于30×3角钢吊架进行加固，大于500桥架

使用不小于40×4角钢焊制，并抹角，用φ10膨胀螺栓固定，桥架与支架间用专用螺栓固定，且螺栓位于桥架中间。（详见图1-10）4、桥架盖板齐全、到位，接缝严密，平整

牢固。5、竖向桥架标识贴于桥架盖板中间，高度在1.5- 1.8mm之间（同工程尺寸相同），标识的尺寸及字体的大小视桥架型号而定，适宜美观粘贴平整牢固，横向桥架标识贴于桥架下方，位置居中，每间隔10米标一处，且每个房间或每一直段应有一处标识。（详见图1-11）

6、桥架在穿过墙及楼层的防火分区处，应做防火封墙，地面可用大理石或瓷砖做防火封墙填料的边框，墙面可采用石膏板或白色木线，尺寸一般在50mm左右。（详见图1- 12、1-13）

7、明装桥架吊筋外套薄壁不锈钢管装饰。（四）灯具及开关插座安装1、灯具安装位置及标高应符合图纸及规范要求。2、吊杆（链）日光灯及其他吊装灯具安装要成排成线，固定螺栓齐全吊杆（链）垂直，灯高度统一，吊链日光灯导线应与吊链邦扎在一起。（详见图1-14，图1-15）

3、吸顶日光灯及圆球灯要吸顶，固定螺丝数量直位要与灯具型号相匹配，安装牢固与天棚接缝严密。

4、嵌入式日光灯安装要使用吊链、吊筋或固定在主龙骨上，横担宜采用镀锌主龙骨。PE线压接在灯外壳上，且牢固可靠，金属软管到位不裸露明线。（详见图1-16）

5、大型花灯（大于

5kg）安装前应对吊钩做工花灯重量的2倍过的载试验，并做好实验记录。（详见图1-17）

6、应急及疏散指示灯安装标高位置应符合图纸要求，安装

平整牢固，与墙面紧贴，无缝隙（明装），暗装面板平整，

四周无缝隙。（详见图1-18，图1-19 ）7、开关插座安装

前应清理接线盒内杂物，并确认接头已烫锡，包扎严密，

在盒子完好的情况下不得使用自改丝安装开关、插座。8、

光带一般适用在较大的车库内，根据日光灯的型号选择光带铝方管的尺寸，吊筋直径不小于10mm，间距不超过 2.5m，吊筋外套薄壁不锈钢管装饰，铝方管要做可靠接地。（详见图1-20）（五）等电位及防雷接地1、总等电位箱位置、标

高应符合图纸要求、箱体大小尺寸应与工程各局部等电位

路数确定，一般为成品箱（带铜板），铜板与扁钢连接螺栓

不小于φ8，且平弹垫圈齐全，紧固可靠。2、总等电位箱

内各路扁钢标识应采用喷涂红色字，箱盖有明显标识，内

侧有扁钢路数系统图。（详见图1-21）

3、局部等电位设置应符合图纸和图集规范要求，并设置局部等电位箱（盒），螺栓垫片齐全压接可靠，箱盖有明显标识，面盆钢支架应做等电位联，用不小于4mm2软铜线管，PE线走线布置美观。（详见图1-22）

4、明装接闪器材料规格符合图纸要求，支架宜采用直埋安装，其支架扁钢厚度不小于3mm，支架间距符合规范要求，水平栽设支架高度为100mm，竖向栽设在墙面支架为出墙50mm。（详见图1-23）

5、图集无明确要求的，可不设避雷针，屋面所有金属物件、

设备均与避雷网可靠连接，屋面跨接线可暗敷设，但需通过设计院出设计变更。6、引下线直径不小于φ12mm，数量位置符合图纸要求。7、外墙避雷测试点一般不少于4个，单层工程面积较大，可适当增加数量，扁钢尺寸一般为40×4，86×86盒墙内暗装，标识清晰。（详见图1-24）1、配电室管道沟内电缆排布要整齐，避免出现搅结，所有支架和配电柜型钢基础要进行等电位连接。（详见图1-25）2、灯具不得安装在配电柜的正上方。3、明敷设在配电室墙上的等电位扁钢弯曲位置要抽焊，并打磨平整，不得搭接焊，扁钢出墙间隙一般为20mm，且平直一致，刷黄绿相漆标示间距不超过100mm，45°斜刷为最美观。（详见图1-26）4、金属防火门框必须进行等电位接地，PE线弯曲美观一致。

给排水管道安装（一）给水分道1、给水PPR管暗敷设预留（甩口）套割，位置标高必须符合设计要求，与墙面瓷砖要平齐，冷、热水标高一致，并做明显标识。（详见图2- 1）2、有保温要求的给水管过墙、楼层时，其套管必须大出2个型号的管径，便于发泡保温。3、保温材料建议使用橡塑材料，施工质量有保证，图纸设计不是的，可由设计出变更。外包PAP铝铂纸特别注意要在三通、弯头及支架处要拼接严密。（详见图2-2）

4、冷水管道标识为白底绿字，热水管道为白底红字，字体
