欧规电源线检测作业指导书
欧规电源线检测指导书
欧规电源线检测指导书一、背景介绍欧洲市场对产品的质量和安全要求非常高，欧规电源线的检测成为了进口电子产品必备的环节之一。
欧规电源线检测是对电源线的材料、结构和性能进行全面检验，以确保其符合欧洲标准和法规要求，保障产品在欧洲市场的安全和合规性。
二、欧规电源线检验标准1.材料检验在欧规电源线的材料检验中，需要对导体、绝缘材料和外护套材料进行检测。
导体需符合欧洲标准要求，具备良好的电导率和导线弯曲性能。
绝缘材料和外护套材料应符合低毒性、耐热、阻燃等要求，以确保电源线在使用过程中不易燃烧、不释放有害物质。
2.结构检验欧规电源线的结构检验主要包括插头连接、线圈疲劳寿命、拉力强度和耐压性能等。
插头连接需要保证牢固可靠，不易脱落。
线圈疲劳寿命测试要求电源线能够承受多次弯曲而不损坏。
拉力强度测试用于检测电源线的拉伸强度，以确保在使用过程中不会因受力而断裂。
耐压性能测试要求电源线能承受一定的电压而不出现击穿现象，以保证产品的安全性。
3.性能检验欧规电源线的性能检验主要包括电阻和接地电流测试。
电阻测试用于检测电源线的电阻值，确保电源线的导电性能符合要求。
接地电流测试要求电源线能够有效接地，以防止电器漏电导致触电等安全事故发生。
三、欧规电源线检测流程1.样品准备从生产线上取样，确保样品的代表性。
2.材料检验对电源线的导体、绝缘材料和外护套材料进行检测。
3.结构检验对电源线的插头连接、线圈疲劳寿命、拉力强度和耐压性能等进行检测。
4.性能检验对电源线的电阻和接地电流进行测试。
5.记录结果将检测结果记录下来，包括合格和不合格的样品。
6.问题处理对于出现问题的样品，需要进行进一步分析和处理，找出问题的原因，并进行改进。
四、欧规电源线检测的意义欧规电源线检测是进口电子产品能否进入欧洲市场并获得市场认可的重要环节。
合格的欧规电源线能够确保产品在使用过程中不会出现安全隐患，保障消费者的人身安全。
同时，符合欧洲标准的电源线能够提高产品的质量和可靠性，增强产品的竞争力。
电源线来料检验指导书2

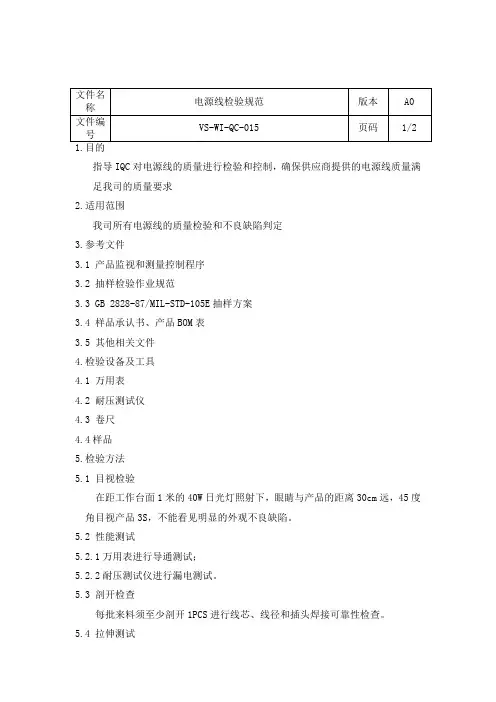

文件名电源线检验规范版本A0 称文件编VS-WI-QC-015 页码1/2 号1.目的指导IQC对电源线的质量进行检验和控制，确保供应商提供的电源线质量满足我司的质量要求2.适用范围我司所有电源线的质量检验和不良缺陷判定3.参考文件3.1 产品监视和测量控制程序3.2 抽样检验作业规范3.3 GB 2828-87/MIL-STD-105E抽样方案3.4 样品承认书、产品BOM表3.5 其他相关文件4.检验设备及工具4.1 万用表4.2 耐压测试仪4.3 卷尺4.4样品5.检验方法5.1 目视检验在距工作台面1米的40W日光灯照射下，眼睛与产品的距离30cm远，45度角目视产品3S，不能看见明显的外观不良缺陷。
5.2 性能测试5.2.1万用表进行导通测试；5.2.2耐压测试仪进行漏电测试。
5.3 剖开检查每批来料须至少剖开1PCS进行线芯、线径和插头焊接可靠性检查。
5.4 拉伸测试不定期对来料电源线进行拉伸测试，以检查其延展性是否符合要求。
5.5 可靠性测试对电源线进行抗老化试验和阻燃试验。
5.6 抽样AQL值 CR=0 MAJ=0.4 MIN=1.56.检验内容与不良缺陷判定检验项目不良内容不良判定CR MAJ MIN包装1、包装破损、变形或同规定要求不符√2、包装标识不正确√3、包装少数，混料√4、包装标识不清晰√外观检查1、规格型号错误，丝印错误、漏丝印√2、丝印不全、不清晰√3、没有安全认证标识或标识不合要求√4、线号与要求不符√5、塑胶有脏污、轻微杂点、或手感粗糙√6、塑胶的光泽度和颜色不对或不一致或有接痕√7、塑胶有裂缝，可见内部线芯√8、严重的夹水纹或模印√9、材质与要求不符或过软过硬√10、插头有生锈现象√11、插头松脱√剖开检查1、线芯线径与样品和规格书不一致√2、插头与线头的焊点不合要求或可靠性不良√3、插头与线头轻拉易脱或有脱开的隐患√电性能检测1、导通测试开路或短路或INT √2、高压测试出现爆炸、冒烟、电源线破损等不良现象√3、高压测试漏电√4、高压测试时漏电流大于5mA或不能经受高压测试√5、接入最大负载工作电流后线体发烫或变软√结构检查1、线长短2cm或线长超过30cm √2、线径不合要求√可靠性试验1、拉伸弹性过大或内部线芯易断√2、阻燃等级不合要求或燃烧易着火√3、24h高温老化后线材变软或易破裂√7.检验记录7.1 品质检查报告7.2 进料检验统计表备注：此检验标准由维视电子科技品质部负责解释和修订制作审核批准生效日期2006-10-1。
电源线作业指导书

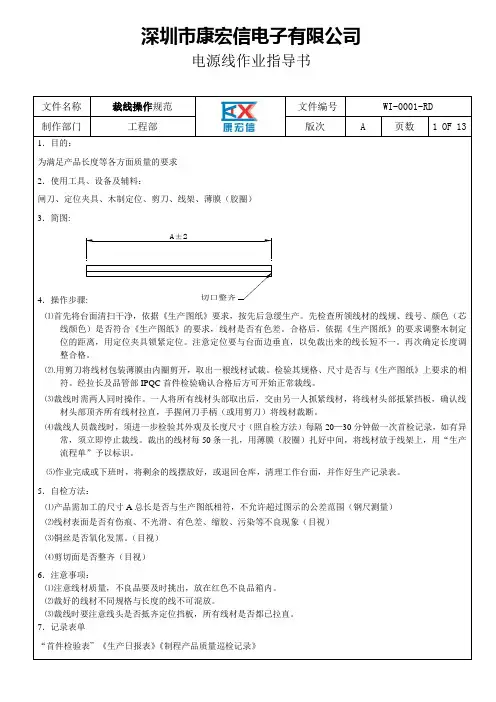

文件名称 裁线操作规范文件编号 WI-0001-RD 制作部门工程部版次A页数1 OF 131．目的：为满足产品长度等各方面质量的要求 2．使用工具、设备及辅料：闸刀、定位夹具、木制定位、剪刀、线架、薄膜（胶圈） 3．简图:4．操作步骤:⑴首先将台面清扫干净，依据《生产图纸》要求，按先后急缓生产。
先检查所领线材的线规、线号、颜色（芯线颜色）是否符合《生产图纸》的要求，线材是否有色差。
合格后，依据《生产图纸》的要求调整木制定位的距离，用定位夹具锁紧定位。
注意定位要与台面边垂直，以免裁出来的线长短不一。
再次确定长度调整合格。
⑵.用剪刀将线材包装薄膜由内圈剪开，取出一根线材试裁。
检验其规格、尺寸是否与《生产图纸》上要求的相符。
经拉长及品管部IPQC 首件检验确认合格后方可开始正常裁线。
⑶裁线时需两人同时操作。
一人将所有线材头部取出后，交由另一人抓紧线材，将线材头部抵紧挡板，确认线材头部顶齐所有线材拉直，手握闸刀手柄（或用剪刀）将线材裁断。
⑷裁线人员裁线时，须进一步检验其外观及长度尺寸（照自检方法）每隔20—30分钟做一次首检记录，如有异常，须立即停止裁线。
裁出的线材每50条一扎，用薄膜（胶圈）扎好中间，将线材放于线架上，用“生产流程单”予以标识。
⑸作业完成或下班时，将剩余的线摆放好，或退回仓库，清理工作台面，并作好生产记录表。
5．自检方法：⑴产品需加工的尺寸A 总长是否与生产图纸相符，不允许超过图示的公差范围（钢尺测量） ⑵线材表面是否有伤痕、不光滑、有色差、缩胶、污染等不良现象（目视） ⑶铜丝是否氧化发黑。
（目视） ⑷剪切面是否整齐（目视）6．注意事项：⑴注意线材质量，不良品要及时挑出，放在红色不良品箱内。
⑵裁好的线材不同规格与长度的线不可混放。
⑶裁线时要注意线头是否抵齐定位挡板，所有线材是否都已拉直。
7．记录表单“首件检验表” 《生产日报表》《制程产品质量巡检记录》切口整齐A ±2核准审查制作文件名称剥皮操作规范文件编号WI-0001-RD制作部门工程部版次 A 页数 2 OF 13 1．目的：确保剥头长度与其它方面的要求满足产品质量的要求。
电源线、接线盒作业指导书范本
曲挠试验
电源线通以1A/mm²的电流，做10000次往复曲挠试验
绝缘层没有损坏，线芯不断裂
9
弯曲试验
电源线通以0.5A/mm²的电流, 做10000次180º往复弯曲试验
绝缘层没有损坏，线芯断裂不超过10%
结论
备注
编制/日期：批准/日期：
序号
项目
测试条件
判定基准
参见标准
1
绝缘电阻
导线的铜芯之间500DC/1min
≥100MΩ
2
电气强度
导线的铜芯之750VAC/1min
不击穿、闪络
3
导线电阻
电源线尾端到插头颈部,单根电源线的电阻
≤50mΩ
4
端子压降
通入10A电流，测试端子压降
≤15mV
5
端子强度
平稳施加60N的拉力
导线在端子内无明显位移
6
阻燃试验
正常测试环境条件下用打火机点燃一根导线、接线盒
30秒内自行熄灭
(如不合格或认为有必要时可按要求做灼热丝试验)
7
老化试验
125℃±3℃,1小时
电气强度符合第2项
绝缘电阻≥50MΩ
无损伤
用干净的布擦绝缘层，布上不应有绝缘物质沾附，标志不被擦掉
电源插头线综合测试仪作业指导书
电源插头线综合测试仪作业指导书工站名称：成品测试使用工具：插头综合测试仪输入电压：220VAC环境温度：25±10℃相对湿度：50±﹪30RH设备气压：0.3~0.4Mpa操作步骤：一、技术人员：测试机首次使用时，必须由技术人员对测试机进行设置测试参数并调试。
然后用良品与不良品进行反侦测试验。
校验合格，方可交付生产进行使用，校验不合板，必须进行维修并再次校验，直至合格。
A、参数设置：（1）调节总气压。
调节电测机侧面总气压旋钮进行微调，一般设定在0.3~0.4Mpa。
（2）检查指针表指针位置，如果发生偏移，请调节旋钮，让指针指到零位。
（3）根据待测试产品换上相应的电测板。
拧松上下两粒螺丝，换上所需电测板。
（4）极间绝缘值设定。
极间绝缘值得设定是以挡位开关形式切换。
共有五个档位，分别是：2MΩ、7MΩ、20MΩ、50MΩ、100MΩ。
根据需求，将阻值设定（FIXED-MΩ）旋钮设定一个需求值（参考值：100MΩ）。
（5）极间漏电流设定。
极间漏电流的设定是以档位开关形式切换。
内压漏电流共有六个档位，分别是：0.5mA、1mA、2mA、3mA、5mA、10mA。
外压漏电流共有五个档位，分别是：0.5mA、1mA、2mA、3mA、5mA。
根据需求，将内压漏电流（FIXED-mA）旋钮和外压漏电流（FIXED-mA）设定一个需求值。
（参考值：内压漏电流（FIXED-mA）：1mA，外压漏电流（FIXED-mA）：1mA）（6）内高压外高压设定。
从零顺时针旋转内压调节HV ADJ旋钮。
此时可以看到内高压HV 表头在变动，表头所指值为高压设定输出值（参考值：3KV）。
外皮高压从零顺时针旋转到外高压调节器SKIN.ADJ，外高压SKIN表头显示值为外皮高压值（参考值：4KV）。
（7）设定测试过程时间。
绝缘Ⅰ（L-N）与绝缘Ⅱ（LN-E）的测试时间已在仪器内部参数设定号，无需改动。
内压Ⅰ（L-N）与内压Ⅱ（LN-E）的测试时间可在面板上内压时间HV-TIMER 时间继电器设定（参考值：1S）。
电源线作业指导书
检 查 内 容
1.电源线的Housing中的端子与插头不允许有生锈现象。
区
分 * * * * * * * * *
*
CR MAJ MIN
外 2. Housing中不允许有异物存在。 观 检 3.电源线的规格及颜色是否与规格书或样品相符。 查 4. 电源线不允许有脏污（面积不能超过0.5平方毫米)和刮伤(长度不能大于1毫米,宽度 不能大于0.1毫米)及导线暴露等不良现象。 功 1. 参照规格书用万用表量测Housing端子的接线方式是否与规格书相符，不允许有接错 能 或接触不良等现象。 检 验 2. 用力去拉拔线材与Housing，不允许线材松脱及脱落等现象。
东莞新科（远东）电子有限公司
作业指导书
工 序 名 称 1.0 目的: 电源线检测 文件编号： 版 本： 生效日期： 页 码: GVT-IQC—WI—010 1．0 02—15—2003 第2页，共2页
为正确指导检验员操作，提高工作效率，严格控制物料品质。 2.0 适用范围: 电源线 3.0作业内容重点
* *
4.0 注意事项: 1. 不可人为损坏物料。 2. 正确区分合格品，不合格品，待检品。 5.0工具、夹具： 万用表，放大镜及相关检治具。 6.0 原料、辅料： 抹机水、抹机布等。 备注: 检验时参照《MIL-STD-105E》一次抽样正常检验方案，一般检验标准Π。
A.Q.L: CR:0 进行检验. MAJ:0.4% MIN:1.0% 注:客户有特定的允收及检验标准,则根据客户要求来
ቤተ መጻሕፍቲ ባይዱ
编制/日期：
审批/日期：
尺 1. 电源线的外形尺寸与形状及束线方式是否与样品或规格书相符。 验寸 检 2.电源线的总长度及剥线长度是否在规格范围内（参照规格书，注意公差）。
15进口电气类产品检验作业指导书
进口电气类产品检验作业指导书版本号：C版发布日期：2010.09.08文件编号：BJQS31005150编写人：检验处审核人：法综处通关处批准人：杨金良中华人民共和国北京出入境检验检疫局BEIJING ENTRY-EXIT INSPECTION AND QUARANTINE BUREAU OF THE PEOPLE’S REPUBLIC OF CHINA进口电气类产品检验作业指导书1.目的规范对进口电气类产品实施检验鉴定、监督管理的基本程序及一般检验、鉴定要求。
2.适用范围适用于《出入境检验检疫机构实施检验检疫的进出境商品目录》中检验检疫类别为M的进口电气类产品以及其他法律法规规定应进行进口检验的电气类产品。
3.职责3.1进口电气类产品检验、鉴定的监督管理工作由检验监管处统一负责。
3.2 施检部门专职人员负责从检务部门接单、初步分单、将审核完毕的单证返还检务部门。
3.3科室负责人（或授权人员）负责分单、对单证证稿和记录的审核，并协调相关问题。
3.4 施检部门负责人（授权人员）负责对出具检验鉴定证书进行审核、签发，并协调相关问题。
3.5具有检验资格的检验人员负责审单、检验、拟制证稿和记录、计算机录入等工作。
4.术语4.1施检人员：具有相关专业机电产品检验监管资质的检验检疫工作人员。
4.2检验依据：包括国家技术规范的强制性要求、标准、合同、发票、信用证、贸易双方技术协议及其他技术要求。
4.3检验：是指检验人员对本检验批次中机电产品是否符合检验依据要求的判定工作。
4.4不合格：被检验批次的机电产品安全、卫生、环境保护、品质、规格、数量、外观、包装等项不符合检验依据的规定的,判为不合格。
4.5复验：被检验批次经初次检验判定为不合格，并经整改完成，对整改结果进行的第二次检验活动。
5.工作要点5.1 审单5.1.1审核所附文件是否齐全，填写是否符合规定，单证是否真实、有效，单证是否一致。
5.1.2应附商务文件可包括：外贸合同、外贸发票、提（运）单、装箱单、海关报关单等。
电源线来料检验作业指导书
MI
一般检验水平I
每批次
2.2电源线插脚镀层良好，无弯曲、氧化不良，线无破裂、露铜、胶皮老化现象。
目视
CR
一般检验水平I
每批次
3
标识
3.1电源线上应有生产厂家或商标，型号规格，额定电
压，导体标称截面积或线号，标准号等；
3.2插头上应有生产厂家或商标，型号规格，额定电压
（UL除外），额定电流（UL除外），电源性质，中性极、
导线面积导线截面积≥1.5mm2，铆接力≥100N
推拉力计
MA
2pcs
每批次
8
插拔力
插座式电源线：电源线与插座配合：插入力15-25N，拔出力15-50N；
端子式电源线：电源线端子和插片配合：宽度4.8mm端子（插入力25-40N，拔出力50-65N）；宽度6.3mm端子（插入力40-60N，拔出力55-75N）。
电源线弯折试验机
MA
3pcs
1次/供应商/月
推拉
力计
MA
2pcs
每批次
9
导通测试
对插头极性进行检查，要求极性正确，同极导通。
万用表
MA
S-1
每批次
10
横截面积（针对内销电源线）
芯线横截面积符合相关标准或技术文件要求，用千分尺测出单根铜丝的直径，利用公式S=3.14（D/2）2.n计算，D =单根铜丝的直径，n=铜丝的根数(横截面积实测值公差：±0.01mm)
千分尺
MA
2pcs
每批次
11
*盐雾试验
按盐雾检验作业指导书执行
盐雾箱
MA
2pcs
1次/供应商/月
12
*弯折试验
试验截面积大于0.75 mm2负重10N，截面积小于或等于0.75 mm2负重5N，在垂线的两侧各45°摆动，一次弯曲为一个90°行程，弯曲速率为60次/1min，见图1。对Z型连接，弯折次数为10000次；在完成一半的弯曲次数之后，要将软线旋转900，装有扁平线的除外。导线之间不能短路；每根断线率小于10%；导线不得从它的接线端子上脱开；断线丝不得刺穿绝缘层而易触及，软线或软缆的绝缘不得有磨损迹象。
欧规电源线检测指导书
最小值 mm
0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
H03VVH2-F 2X0.75mm H03VV-F 2X0.75 mm H03VV-F 3G0.75 mm
2 2
2 2 2
H03VV-F 4X0.75 mm
H05VVH2-F 2X0.75mm H05VVH2-F 2X1.0mm H05VV-F 2X0.75mm H05VV-F 2X1.0mm H05VV-F 2X1.5mm H05VV-F 2X2.5mm H05VV-F 3G1.0mm H05VV-F 3G1.5mm H05VV-F 3G2.5mm
试 验 项 目 试 验 条 件 试验设备 试验结果 0.5 mm <39Ω/km 2 0.75mm < 26Ω/km 2 1.0mm < 19.5Ω/km 2 1.5mm <13.3Ω/km 2 2.5mm <7.98Ω/km 不发生击穿
2
依据标准
导体电阻 (at 20℃) 电 气 性 能 试 验 成品耐压 绝缘电阻 ( 70℃) 耐直流 电压 火花试验 结 构 尺 寸 检 查 导体检查 绝缘厚度 护套厚度 外 被 OD 平 均 值 外被 椭 圆 度 芯线耐压
发 放 部 门
工程部 AC 部
2 份 1 份
品管部 出线部
2 份 1 份
核 准
审 核
制 定
护套厚度 规定值 mm 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 1.0 0.8 0.8 0.9 1.1 1.0 最小值 mm 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.58 0.58 0.58 0.58 0.58 0.75 0.58 0.58 0.67 0.84 0.75 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.44 0.44 0.44 0.44 0.53 0.62 0.44 0.44 0.53 0.62 0.53
电源线检查基准书
电源线检查基准书
（ISO9001-2015/IATF16949）
1.0目的：
规范电源线的检验标准，确保检验工作有充分依据。
2.0范围
此标准适用于电源线检验，其中斜体字部分，因当前测试设备所限，暂不强制要求检验。
3.0职责
质量控制部依据本检验标准进行电源线检验。
4.0定义
4.1缺陷类别分为：严重缺陷缺陷（CR）、主要缺陷（MA）和次要缺陷（MI）；
4.2严重缺陷（CR）：不符合安全规范或可能对使用者、维护者造成人身危害的缺陷；
4.3主要缺陷（MA）：关键质量特性不合格，影响生产并可能导致故障或降低产品性能的缺陷；
4.4次要缺陷（MI）：一般质量特性不合格，但不影响使用功能及性能的缺陷。
5.0检验条件
5.1光照度：300-400LX(相当于40W日光灯500mm~600mm距离的光源)
5.2检验距离：550mm-650mm
5.3检验人员视力要求在0.8以上
6.0检验标准
备注：尺寸、外观、结构以本公司品质部样品为准。
7.0抽样方案与判定标准
外观检验抽样方案按GB/T2828.1-2013标准，正常检验一次抽样方案，一般检
验水平Ⅱ，AQL:致命缺陷（CR）=0 重缺陷（MA）=0.65 轻缺陷（MI）=1.5。
尺寸及其他特性测试5-10PCS，0收1退。
取样方式：采取分散取样方式，5箱以内，每箱都应取样；超出10箱，按（5+总箱数÷5）箱进行分散取样。
注：有关抽样标准或判定标准可视客户的要求做修订。
欧规电源线检测作业指导书
e. H03VVH2H8-F f. H03VVH8-F g. H05VVH2H8-F h. H05VVH8-F
i . RVB 300/300V 3. 名词定义:
欧规、国标线材: 泛指 VDE、NF、IMQ、DEMK、EMKO、FIMKO、SEMKO、OVE、KEMA、CEBEC、 SEV 及 BS、SAA、BR、GB 标准电线，因以上标准的内容大部分是依据 IEC 标准而制定。
H03VV-F 3G0.5 mm2
0.5
0.35
0.6
0.41
5.0
6.2
H03VV-F 3G0.75 mm2
0.5
0.35
0.6
0.41
5.4
6.7
H03VV-F 4X0.5 mm2
0.5
0.35
0.6
0.41
5.6
6.8
H03VV-F 4X0.75 mm2
0.5
0.35
0.6
0.41
6.0
7.3
失重试验 80±2℃*168hrs.
老化箱
2.0mg / cm2 以下
护 套
老化前拉 23±2℃*3hrs, 调整后抗张拉伸速度:250 力试验 ±50mm / min. 测试五个试样取其平均值.
拉力试 验机
抗张强度: 10N/mm2 (1.02kg / mm2)以上, 伸长
率:150%以上
机 械 性 能
目 视 印字清晰可辨
延长测试 (仅限弹弓线)
L=nxЛ (D-d);L 为展开后总长度，n 为弹 弓圈数，D 为弹弓外径，d 为电线直径。 样品在打弹弓后 24 小时，（20±5）℃条 件下进行，将弹弓首圈垂直固定挂起，将 打弹弓部份拿至展开长度的 60%，重复进 行 5 次/（15±2）秒测试。
电源线检验作业指导书
电源线检验作业指导书更多免费资料下载请进：好好学习社区电源线检验作业指导书将插头按下图要求经受压缩试验，压力板的温度、底座的温度和试样的温度均为23℃±5℃，施加的力为300N.将试样先放在下图位置a)上，施力的时间为1min，然后将试样放在下图位置b)上，施力1min，将试样从试验装置取15min后，试样不得出现变形等损坏现象。
用规定工装施加要求力进行压缩试验技术要求检验方法备注：1产品型式试验基本上按上述顺序进行，如果某些试验项的结果与进行该项试验的先后顺序无关，试验顺序可以变动；2试验应在无强制对流空气且环境温度为20℃±5℃的场所进行；3首样检验、试制新产品、产品在设计、工艺、材料有重大改变时，上述每项都必须检验。
其余则可以根据客户或送检部门要求检验其中一项、几项或全部项目；4型式试验时如有任一试验条款中任一试品不合格,则判该批为不合格，要求改进后重新送样,并对不合格项目进行复试；5型式试验的样本数量不少于12条；6本作业指导书引用标准有（标准如有修订或换版则以最新版为准）, 试验中不完善的项目可引用相应标准的对应章节作补充：IEC 227 额定电压450/750V及以下聚氯乙烯绝缘电缆IEC 245 额定电压450/750V及以下橡皮绝缘电缆GB 5023 额定电压450/750V及以下聚氯乙烯绝缘电缆GB 5013 额定电压450/750V及以下橡皮绝缘电缆GB 1002 家用和类似用途单相插头插座型式、基本参数和尺寸GB/T 2951 电缆绝缘和护套材料通用试验方法GB 2099.1 家用和类似用途插头插座第一部分: 通用要求GB 4706.1 家用和类似用途电器的安全第一部分：通用要求UL 817 软线组件和电源软线UL 498 插头插座标准UL 62 软电线和电缆的固定UL 1581 电气导线参考标准软电线和电缆UL 758 Appliance Wire MaterialUL 507 电风扇UL 1278 室内加热器【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】感谢您的支持与配合，我们会努力把内容做得更好！。
电源线来料检验作业指导书
Rev.: A.0
编制人： 日 期：
审批人： 日 期：
核准人： 日 期：
三階文件
MLK-W/I-020
IQC作业指导书
Page 1 of 2
物料名称：电源线
料
号：EW-XXXX-XXXX-XX来自主要检验工具：合格万用表
一. 根据MIL-STD-105EΠ 级水平正常一次抽样方案抽查：MAJ：0.40 MIN: 0.65 ；
二. 核对样品及承认书、验收单；
三. 检查电源线，有无色泽差异，绝缘PVC外层有无破损；
四. 检查电源线的接口端是否正确，线芯剥离长度是否符合工程图纸；
五. 检查接口端部位塑胶有无变形、缩水、发白、披锋等不良现象；
六. 检查电源线的长度是否符合要求；
七. 检查电源线内芯线数量，颜色以及线序排列是否符合工程图纸；
八. 用万用表测量各内芯线有无开路与短路现象；
九. 检查电源线接口端的针脚有无变形，金属有无氧化；
电器公司UL带漏电保护插头电源线检验作业指导书
UL带漏电保护插头电源线检验作业指导书制订日期 2003年08月23日修订日期 2019年3月12日实施日期 2019年3月12日UL带漏电保护插头电源线检验作业指导书更改记录UL带漏电保护插头电源线检验作业指导书目录项目、标题页次更改记录 (2)目录 (3)1.总则 (4)1.1适用范围 (4)1.2起草、更改、作废 (4)1.3目的 (4)1.4权责 (4)1.5.定义 (4)2. 作业内容 (5)3．相关文件 (8)4.相关表单 (8)5.流程图 (9)总页数：9页UL带漏电保护插头电源线检验作业指导书出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。
亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。
先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。
侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。
臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。
先帝不以臣卑鄙，猥自枉屈，三顾臣于草庐之中，咨臣以当世之事，由是感激，遂许先帝以驱驰。
后值倾覆，受任于败军之际，奉命于危难之间，尔来二十有一年矣。
先帝知臣谨慎，故临崩寄臣以大事也。
受命以来，夙夜忧叹，恐托付不效，以伤先帝之明；故五月渡泸，深入不毛。
极性测试作业指导书
灯具极性测试作业指导书
1.美规测极性、开关导通
将电源插头插入测试台插座。
再将极性
测试的测试棒的顶点与灯头的中心片接
触，测试棒的边缘与灯头的螺口的边缘
相碰。
旋转灯头开关，绿色指示灯亮，
图一
表示极性正确，导通良好。
见右图一
2.欧规测极性、开关导通
将电源线两脚插头与极性测试的连接片
连接，再将金属测试棒与灯头中心接触
图二
片接触，按动开关，指示灯亮，则表示
极性正确，导通良好。
见右图二
3.英规测极性、开关导通
将电源线插头L脚与极性测试的连接片连
接，再将金属测试棒与灯头中心接触片
图三
接触，按动开关，指示灯亮，则表示极
性正确，导通良好。
见右图三
编制： 日期：2008/12/1 审批: 日期:。
插头检测作业指导书
1. 目的：
为了使欧规、国标电源线插头检验时有依据可循, 特制定此标准。
2. 适用范围：
本厂所有欧规、国标电源线插头产品。
3. 名词定义
3.1 欧规电源线插头: 泛指VDE、NF、IMQ、DEMKO、NEMKO、FIMKO、SEMKO、OVE、KEMA、CEBEC、
SEV及BS、SAA、BR、IRAM和CCC标准插头及器具耦合器
3.2 插头: 可以直接插到插座上的为插头
3.3 器具耦合器: 由连接器和器具输入插座两部分组成. 可任意地使电源线与器具或其他设备连接或断开的耦
合器
3.4 连接器: 器具耦合器的一个组成部分, 与电源软线形成一体, 或打算由电源软线连接到其上的附件
3.5 器具输入插座: 器具耦合器的一个组成部分, 与器具或设备形成一体或安装在器具或设备内, 或打算固定
到器具或设备上的附件
4. 操作方法：
依据下表中所列项目对插头或器具耦合器进行检验，抽样方法及检验频次见“测试项目管理办法”:
表1
表2
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
电源线检验作业指导书
1、目的：使所有电源线来料都符合UL之规定和我司灯具的基本要求；
2、权责：
2.1采购部：依据订单资料打印《请检单>交付品管部检验;
2.2品管部：IQC负责对来料依据资料标准进行品质检验是否符合要求;
2.3：PMC部：根据检验合格产品实施入库处理。
3、检验工具：卷尺,拉力器,万用表,高压机.
4、检验重点：
4.1来料尺寸与资料标准是否相符;
4.2一端剥线15mm，点锡6mm；
4.3现所有灯具电源线均为18AWG号线，即18号或SPT-2,铜线线径为
1.2mm，铜丝数为40-41PCS；
4.4 正负极区别:光面有字的为正极，有棱角的为负极或者黑线为正极白线为负
极；
4.5带插头的宽为负窄为正，另有三叉插头的电线圆形的是地线，左边为正极
右边是负极；
4.6电线上的印刷字体是否清晰，要牢固,要用汽油或酒精来回擦拭字体10次
不脱落，测试后还能清晰辨别字体即符合要求；
4.7颜色要均匀，不能有色差，或其它杂色，电镀产品一般要配银色透明电源
线或者根据BOM要求。
5、认证核对：
1. 所有电器件均要有认证,没有或过期的认证是不能用于出口的产品；
2. UL网址查寻:流程是www..UL15
，打开认证查寻，输入产品上所
提供的UL认证号码，若网上能查到，即是在有效期内,有质量保证。
6、高压测试：
所有电器件来料均要做5000V的高压测试,没有被击穿漏电即合格。
7.参考文件
无
8.记录表单
8.1《IQC进料检验报告》
8.2《品质异常处理单》
8.3《纠正及预防措施报告》
电源线检验作业指导书第页 1。
电源线来料检验指导书—范文
电源线来料检验指导书—范文电源线来料检验指导书—范文1.目的：确保来料正确及符合规定的要求2.范围：仅适用于电源线来料检验3.文件：取出相应的电源线，寻找相应的符方资料和对相应报告书、图纸、样板，若找不到其中一样，向组长直至主管报告。
4.使用工具：卷尺、机架、排插、耐压仪5.抽样标准：抽样方法采用AQL标准，检查水准IL=II，批中缺陷坏品数超过标准要求判整批不合格。
缺陷分为如下大大类，AQL值分别为：Critical（严重）AQL=0 Major（主要）AQL=0.65 Minor（次要）AQL=1.06.包装检查：包装方法及材料是否合乎样本评估报告书或符方资料的要求，应确保能保障来料的品质，否则判主要缺陷。
7.尺寸测量：对照样本评估报告书图纸上荧光笔标示的尺寸或对照样板进行量度。
若尺寸不对，判主要缺陷。
8.外观：外观缺陷判定标准，视其严重程度判为主要或次要缺陷。
9.1取一条电源线目视其表面丝印字体应合乎样板,若有字印错、丝印花、模糊、少印、起泡、麻点、烂胶、破皮、露铜、则视其严重程度判为主要或次要缺陷。
8.2 电源线两头插头圆孔及圆铜柱应合乎规格书或样板,若有生锈、氧化、发霉、变形、堵塞则判定为主要缺陷。
9．功能测试：用排插插上市网电源后取机架将对应的插头插放相对应的排插座和机架AC插座内，看其机架上的指示灯是否亮，以表检测电源线已通电。
若有指示灯不亮、INT或通电后有短路发出的暴响声，则判定为主要缺陷或严重缺陷。
10. 高压测试：电源线的耐压规格应合乎样本评估报告书或符方资料的要求，将耐压测试仪调制高压为2500V，测其两条铜芯线分别与胶料间的耐压，两极铜芯线间的耐压，若其中有一间出现有漏电、打火、冒烟、爆炸则判为致命缺陷。
11．绝缘电阻测试：绝缘电阻应合乎相应符方资料或规格书，将绝缘电阻仪调制DC档为500V，绝缘强度档为10MΩ，测试中应合乎此标准以上，若有绝缘强度在以下，则判为主要缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目 视 印字清晰可辨
延长测试 (仅限弹弓线)
L=nxЛ (D-d);L 为展开后总长度，n 为弹 弓圈数，D 为弹弓外径，d 为电线直径。 样品在打弹弓后 24 小时，（20±5）℃条 件下进行，将弹弓首圈垂直固定挂起，将 打弹弓部份拿至展开长度的 60%，重复进 行 5 次/（15±2）秒测试。
卷尺 游卡尺 目视
H03VV-F 3G0.5 mm2
0.5
0.35
0.6
0.41
5.0
6.2
H03VV-F 3G0.75 mm2
0.5
0.35
0.6
0.41
5.4
6.7
H03VV-F 4X0.5 mm2
0.5
0.35
0.6
0.41
5.6
6.8
H03VV-F 4X0.75 mm2
0.5
0.35
0.6
0.41
6.0
7.3
e. H03VVH2H8-F f. H03VVH8-F g. H05VVH2H8-F h. H05VVH8-F
i . RVB 300/300V 3. 名词定义:
欧规、国标线材: 泛指 VDE、NF、IMQ、DEMK、EMKO、FIMKO、SEMKO、OVE、KEMA、CEBEC、 SEV 及 BS、SAA、BR、GB 标准电线，因以上标准的内容大部分是依据 IEC 标准而制定。
文件编号
三级文件
版 本: 3/A 生效日期
欧规、国标线材检验标准
页 次:1/3 2005-8-22
1. 目的： 为了使欧规、国标线材检验时有依据可循, 特制定此标准。
2. 适用范围： 适用本厂如下之欧规、国标线材: a. H03VVH2-F（RVV 300/300V） b. H03VV-F（RVV300/300V）和 A03VV-F c. H05VVH2-F（RVV 300/500V） d. H05VV-F（RVV 300/500V）
试样最小长度 5 米, 浸水时间最少 1h, 水 温 20±5℃, 耐压:标称绝缘厚度为 0.60mm 及以下的耐压 1.5kvAC/5min, 标称绝缘厚 度为 0.60mm 以上的耐压 2kvAC/5min 试样最小长度 20 米, 浸水时间最少 1h, 水 温 20±5℃, 试验电压 2kvAC,施加最少电 压时间 15min. 经芯线水中耐压后进行, 试样长度 5 米, 浸水时间最少 2h, 水温 70±2℃, 施加 80~500V 直流电压 1min 后测量. 试样长度 5m,试验时间 240h,水温 60±5℃, 试验电压 220V DC 绝缘厚度≤0.5mm 火花电压 4kvAC; 绝缘 厚度 0.5mm＜t≤1.0mm, 火花电压 6kvAC 退火铜线之延伸率 单根铜线的最大直径. 至少相隔 1m 的 3 处各取 1 段试样, 测量 6 点. 至少相隔 1m 的 3 处各取 1 段试样, 测量 6 点.
0.5
0.35
0.6
0.41
3.0X4.8
3.6X5.9
H03VVH2-F 2X0.75mm2
0.5
0.35
0.6
0.41
3.2X5.2
3.9X6.3
H03VV-F 2X0.5 mm2
0.5
0.35
0.6
0.41
4.8
5.9
H03VV-F 2X0.75 mm2
0.5
0.35
0.6
0.41
5.2
6.3
H05VVH2-F 2X0.75mm2
0.6
0.44
0.8
0.58
3.8X6.0
5.2X7.2
H05VVH2-F 2X1.0mm2
0.6
0.44
0.8
0.58
3.9X6.2
5.2X7.5
H05VV-F 2X0.75mm2
0.6
0.44
0.8
0.58
6.0
7.2
H05VV-F 2X1.0mm2
0.6
0.44
曲挠试验 机
试验中不应发生断路且能 通过芯线的耐压试验
耐燃性能
垂直燃烧试验的时间为 T=60+m/25 秒, m 为 600mm 长的试样重量(g)
垂直燃烧 试验机
移开火焰以后,残焰能自行 熄灭,且在样品表面擦干凈 后,距上端夹子底部 50mm 以内不能有烧焦现象.
印字耐擦
将棉布用水浸湿,轻轻擦拭印字 10 次
失重试验 80±2℃*168hrs.
老化箱
2.0mg / cm2 以下
护 套
老化前拉 23±2℃*3hrs, 调整后抗张拉伸速度:250 力试验 ±50mm / min. 测试五个试样取其平均值.
拉力试 验机
抗张强度: 10N/mm2 (1.02kg / mm2)以上, 伸长
率:150%以上
机 械 性 能
6.8
8.0
H05VV-F 3G1.5mm2
0.7
0.53
0.9
0.67
8.0
9.4
H05VV-F 3G2.5mm2
0.8
0.62
1.1
0.84
9.6
11.4
H05VV-F 4X1.5mm2
0.7
0.53
1.0
0.75
9.0
10.5
注：A03VV-F 和 H03VVH8-F 与 H03VV-F 之绝缘、护套厚度及外形尺寸标准相同，H03VVH2H8-F 与 H03VVH2-F
在第五次测试完 30 秒种 内，若弹弓部份伸长≤原弹 弓长度的 150%则为合格。
表1
圆形试样外径 mm
圈数
试样平均外径 Dmm
重锤重量 g
2.5 及以下
10
D≤6.0
100
2.5 以上到 4.5
6
6.0＜D≤10.0
200
文件编号
三级文件
版 本: 3/A 生效日期
欧规、国标线材检验标准
页 次:3/3 2005-8-22
之绝缘、护套厚度及外形尺寸标准相同，H05VVH8-F 与 H05VV-F 之绝缘、护套厚度及外形尺寸标准相同，
H05VVH2H8-F 与 H05VVH2-F 之绝缘、护套厚度及外形尺寸标准相同。
发放 部门
工程部 2 份 AC 部 1 份
品管部 2 份 出线部 1 份
核准
审核
制定
老化箱 2.0mg / cm2 以下
高温压 力试验
绝缘
(由安规机
构检测)
护套
热冲击试验
低温冲击试验
(由安规机构检测)
低温卷绕试验
70±2℃*4hrs. 重量 F=0.6 2Dδ -δ 2 δ — 试样厚度平均值 D— 试样外径平均值. 150±3℃*1h
-15±2℃*16hrs.重锤重量见表 1
-15±2℃*16hrs. 试棒直径为线外径的 4~5 倍.,卷绕速度为 5S 一圈,卷绕圈数见表 1
1.0
80
H05VV-F 和 H05VVH2-F 标称截面积不超过 1mm2
1.0
80
H05VV-F 标称截面积 1.5mm2 和 2.5mm2
1.5
120
表3
线材型号
绝缘厚度
护套厚度
规定值 mm 最小值 mm 规定值 mm 最小值 mm
平均外形尺寸
下限 mm
上限 mm
H03VVH2-F 2X0.5mm2
率:150%以上
机 械 性 能
老化后拉 力试验
80±2℃*168hrs,加热后放置室温*16hrs.抗 张拉伸速度:250±50mm / min. 测试五个 试样取其平均值.
拉伸 试验机 老化箱
抗张强度: 10N/mm2 (1.02kg/mm2) 以 上 , 伸 长 率:150%以上,最大变化率: ±20%
不发生击穿
不发生击穿
a,b,e,f,i≧0.012MΩ .km c, d,g,h≧0.011MΩ .km 不发生击穿,绝缘体上无肉眼
可见的损坏 不发生击穿 延伸率≧15% 小于 0.21mm
见表 3
见表 3
见表 3
应符合标准要求
依据标准
IEC 227 VDE 0472 VDE 0281 BS 6500 AS3191 NBR13249 GB5023
4.5 以上到 6.5
4
10.0＜D≤15.0
300
6.5 以上到 8.5
3
15.0＜D≤25.0
400
8.5 以上到 12.5
2
25.0＜D≤35.0
500
35.0＜D
600
注:试样为扁平电缆时,D 取扁平电缆的短轴尺寸
表2
电缆型号
重锤重量 Kg
滑轮直径 mm
H03VV-F 和 H03VVH2-F
0.80.58来自6.47.5H05VV-F 2X1.5mm2
0.7
0.53
0.8
0.58
7.4
8.6
H05VV-F 2X2.5mm2
0.8
0.62
1.0
0.75
8.9
10.6
H05VV-F 3G0.75mm2
0.6
0.44
0.8
0.58
6.4
7.6
H05VV-F 3G1.0mm2
0.6
0.44
0.8
0.58
4. 操作方法：
依据下表中所列项目对线材进行检验，抽样方法及检验频次见“测试项目管理办法”中之条款 3.3.1:
试验项目
导体电阻 (at 20℃)
电
气
芯线耐压
性
能 成品耐压
试 绝缘电阻
