1、安装本类流量传感器时管网必须停流,测量点管道必须截断后接入流量传感器。
2、连接流量传感器的管道内径必须与流量传感器相同,其差别应在±1%以内。
3、流量传感器上的传感器尽可能在如图10所示与水平直径成45度的范围内,避免在垂直直径位置附近安装。
否则在测量液体时换能器声波表面易受气体或颗粒影响,在测量气体时受液滴或颗粒影响。
4、测量液体时安装位置必须充满液体。
应注意以下各点。
1、剥净安装段内保温层和保护层,并把换能器按装处的壁面打磨干净。
避免局部凹陷,凸出物修平,漆锈层磨净。
2、对于垂直设置的管道,若为单声道传播时间法仪表,换能器的安装位置应尽可能在上游弯管的弯轴平面内,以获得弯管流场畸变后较接近的平均值。
3、换能器安装处和管壁反射处必须避开接口和焊缝,
4、换能器安装处的管道衬里和垢层不能太厚。
衬里、锈层与管壁间不能有间隙。
对于锈蚀严重的管道,可用手锤震击管壁,以震掉壁上的锈层,保证声波正常传播。
但必须注意防止击出凹坑。
5、换能器工作面与管壁之间保持有足够的耦合剂,不能有空气和固体颗粒,以保证耦合良好。
6、多普勒法夹装式换能器安装有对称安装和同侧安装两种方法,对称安装适用于中小管径管道和含悬浮颗粒或气泡较少的液体;同侧安装适用于各种管径的管道和含悬浮颗粒或气泡较多的液体。
超声波流量计安装步骤说明书
超声波流量计安装步骤说明书篇一:超声波流量计安装步骤1. 引言超声波流量计是一种广泛应用于工业生产流程中的仪器,通过测量超声波在流体中传播的时间差来计算流量。
准确的安装是确保超声波流量计能够正常运行和提供准确测量结果的重要前提。
本文将详细介绍超声波流量计的安装步骤,以便用户能够正确进行安装。
2. 安装位置确定超声波流量计的安装位置对测量结果的准确性具有重要影响。
在选择安装位置时,需要考虑以下几个因素:(1) 监测点应位于液体流动状态稳定的位置,避免倒流和紊流的影响;(2) 需要足够的直管段进行流体的稳定;(3) 预留足够的空间用于传感器的安装和拆卸。
3. 安装步骤(1) 流量计安装前,请务必确认已关闭流体供应管道的阀门,并排空管道内余气。
(2) 将传感器安装在合适的位置,确保与管道的接触面完全贴合,并使用螺丝固定。
(3) 清洁安装处的管道表面,并涂抹一层良好导热的耦合剂。
(4) 将超声波流量计传感器固定在管道上,确保良好的接触,并紧固螺丝。
(5) 根据生产流程需求连接超声波流量计主机和传感器之间的电缆,并确保电缆连接牢固可靠。
(6) 在电缆连接完成后,根据所选型号的超声波流量计进行相关设置,包括流量单位、显示方式等。
(7) 检查安装是否正确,确认所有连接牢固,并开启管道供液。
(8) 打开超声波流量计主机电源并进行校准,确保测量结果准确。
4. 注意事项(1) 安装传感器时,避免受到物体的振动或冲击,以免影响测量精度。
(2) 定期检查电缆连接是否松动,如发现松动应及时紧固。
(3) 定期清洁传感器表面,确保有良好的耦合,并防止灰尘和杂物的积累。
(4) 避免暴露于过高或过低的温度环境中,以免影响超声波流量计的性能。
(5) 如遇密封不良导致泄漏现象,应及时停机检修,确保设备安全。
5. 总结正确安装超声波流量计是保证流量测量准确性的关键步骤。
本文介绍了超声波流量计的安装位置确定、安装步骤及注意事项,希望对用户在超声波流量计安装过程中提供帮助。
超声波流量计的安装方法
超声波流量计的安装方法一、引言超声波流量计是一种常用于测量液体或气体流速的仪器,它通过发送超声波信号并测量信号传播时间的方式来计算流速。
本文将详细介绍超声波流量计的安装方法,旨在为使用者提供指导。
二、准备工作在安装超声波流量计之前,需要准备以下工作:1.验证设备型号和规格,确保所购买的超声波流量计适用于实际应用需求;2.确定安装位置,考虑流量计与流体管道之间的距离、管道直径等因素;3.准备所需安装工具,例如螺丝刀、扳手等。
三、安装步骤3.1 硬件安装1.关闭相关设备和管道,确保不存在液体或气体流动;2.使用工具打开管道的法兰或其他连接部件,将超声波流量计安装在管道上,并保持稳定;3.根据超声波流量计的连接方式,正确连接流量计的输入和输出管道;4.使用工具将连接部件紧固,确保不漏气、不漏液。
3.2 电气连接1.根据超声波流量计的电气连接要求,连接流量计的电源线和信号线;2.注意检查电源电压是否符合要求,并确保接线正确、牢固可靠;3.如有需要,连接超声波流量计的控制器或数据采集设备,确保信号传输正常。
3.3 调试和测试1.开启管道和相关设备,使流体流动起来;2.调整超声波流量计的参数和设置,确保适应实际应用需求;3.使用合适的方法和工具进行流速校准,确保测量结果准确可靠;4.进行一段时间的运行测试,观察流量计的性能和稳定性。
四、注意事项1.在安装过程中,严禁对超声波流量计进行剧烈撞击或其他可能损坏设备的操作;2.必须确保泄漏检测,并修复任何存在的泄漏问题;3.定期检查并清洁超声波流量计,以保证其正常工作;4.注意选择适当的工作温度范围和压力范围,以免损坏设备;5.如果遇到异常情况或故障,及时联系设备供应商或专业技术人员进行处理。
五、总结本文详细介绍了超声波流量计的安装方法,从准备工作到具体步骤进行了全面地探讨。
通过正确安装和调试,超声波流量计可以准确测量流体的流速,为工业生产和科研实验提供有价值的参考数据。
GE超声波流量计安装方案
FT-20501和FT-20502超声波流量计安装说明一.超声波流量计的组成:如上图流量计包括:控制器,信号放大器,传感器,压力和温度变送器。
二:安装位置1.首先确定传感器的安装位置,要求安装在前20D后10D的直管段位置。
前后无阀门等引起气流扰动的部件。
(D为管道直径)2.温度变送器和压力变送器安装在流量计传感器下游2D到5D的位置,由流量计控制器直接进行驱动和读数。
3..信号放大器安装在传感器器附近的支架上,用3米长的电缆与传感器进行连接。
需做一支架.4.控制器安装在传感器附近不超过50米的适当位置,控制器与放大器之间用50米长的电缆连接。
三:安装方法1.传感器安装时,先确定位置,利用定位工具将两个带3寸法兰的短管焊接到管壁上,FT-20501和FT-20502的安装方式不同,见短管安装说明。
在法兰上安装3寸阀,然后由专业队伍进行带压开孔。
开孔后关闭阀门,传感器带有在线可插拔装置,用螺栓固定后,打开阀门将传感器推入管道内,完成安装。
短管,3寸阀和传感器及可插拔装置都已提供。
.2.温度变送器使用贴壁传感器,需贵方提供扎带绑到管壁上。
3.压力变送器需进行在线开孔,需贵方提供连接短管和阀。
4..控制器安装在一保温箱内,保温箱需用膨胀锣栓固定到一坚实的基础上。
保温箱已提供。
四:电缆的铺设流量计共需铺设如下电缆.1.温度变送器和压力变送器到控制器的电缆.2X1.5,长度根据流量计控制器与变送器的位置确定,需贵方提供。
2.传感器与放大器的电缆共3米,已提供。
3.放大器与控制器之间的电缆50米,已提供。
4.控制器到DCS之间的信号电缆,流量计可根据用户需要输出多组4-20mA信号,同时可提供RS485的信号,所以用户可根据需要准备相应的带屏蔽的信号电缆。
5..控制器到电源控制柜的电缆3X1.5, 需贵方提供。
铺设方法按照油田施工的标准,可能需准备必要的钢管,接头,挠性软管等材料.FT-20501短管焊接说明FT-20501 安装在700mm的管道上侧,安装后的效果图如下:安装方法:1.定位随设备我们带去如图所示的定位工具.包括:短管两只,最终焊到管道上.定位螺母,用于定位,开孔时取出.定位螺杆和JIG将安装短管支撑,便于焊接短管.Alignment Plate和垫片用于将第二个短管定位.焊接步骤和尺寸如下:在管道上部找出中心线并标出长254mm的位置,向左右两侧各画出弧长为130mm 的线,焊接一螺母,安装一螺栓将第一个短管定位并点焊利用定位工具将第二个短管定位并点焊,确认无位置误差后将定位工具移出,将短管完全焊到管道上,安装阀门进行带压开孔开孔大小为3寸..FT-20502 安装在200mm的管道两测.短管焊接后的效果图如下:其安装后的效果45°随设备带去的定位工具如下图.定位及开孔过程如下:1.在管道3点钟的位置先确定一点,然后在9点钟位置确定轴向距离为管道直径的另一点.(如果管道外径为219mm,则两点之间在轴向的投影距离为219mm),为补偿应力的影响,在两条垂直的标记线内侧各画出距离为2.06mm的两条标记线. 以新的标记线为中心,将安装螺母点焊到管壁外侧,螺心孔线与管道轴线成45度角.点焊后的俯视图和侧视图如下将螺杆旋到螺母上用随机工具与短管用4个螺栓固定到一起. 固定到螺杆上确认位置无误后将短管焊接到管壁上,并将固定工具取出.(俯视图)在短管上安装一3寸阀.(已随机提供)开始在线打孔.FT-22001超声波流量计为外夹式,安装位置选择同上述流量计相同.除压力传感器需带压开孔外,只需将电缆铺设,控制器固定,拆除保温,在管道外测安装传感器。
超声波流量计使用说明书
超声波流量计使用说明书一、产品概述超声波流量计是一种通过测量流体中超声波传播速度来确定流量的仪器。
本说明书将详细介绍超声波流量计的使用方法和注意事项。
二、产品参数1. 测量范围:XX至XX(单位)2. 额定压力:XX(单位)3. 额定温度:XX℃4. 精度等级:XX5. 适用介质:XX液体或气体6. 电源要求:XXV AC,50Hz7. 输出信号:模拟信号或数字信号三、安装与接线1. 安装位置:选择一个合适的位置进行安装,确保流速计周围无遮挡物,减少测量误差。
2. 安装方法:根据实际情况选择合适的安装方式,本产品可支持水平、垂直或倾斜安装。
3. 接线步骤:a. 将超声波流量计与电源线连接,确保电源正常供应。
b. 根据需要选择模拟信号输出或数字信号输出,并将对应线缆连接到控制系统或数据采集设备。
四、操作说明1. 打开电源:确保电源供应正常后,打开电源开关,待仪器自检完成后进入工作状态。
2. 参数设置:根据实际需要,在操作界面上进行相应参数配置,包括测量范围、精度等级等。
3. 数据显示:在操作界面上可以实时显示流体的流速、体积流量等相关数据。
4. 报警功能:超声波流量计可设置上下限报警功能,当流速或流量超出设定范围时,会触发报警信号。
5. 数据记录:根据需要,流量计可以将测量数据记录在内部存储器中,或通过通信接口输出给外部设备进行记录和分析。
五、使用注意事项1. 清洁保养:定期对流量计进行清洁保养,避免灰尘或污物对测量精度的影响。
2. 防护措施:避免超声波探头直接暴露在强酸、强碱等腐蚀性介质中,可采取保护套等措施。
3. 避免振动:安装时需防止外部振动对流量计的影响,确保准确测量。
4. 安全操作:操作过程中请勿随意拆卸设备或触碰高压线路,以免发生安全事故。
5. 检定与维修:建议定期对流量计进行检定和维修,确保测量精度和长期稳定性。
六、故障排除在使用过程中,如发现仪器显示异常或无法正常工作,请按以下步骤进行故障排除:1. 检查电源供应是否正常,确保电压稳定。

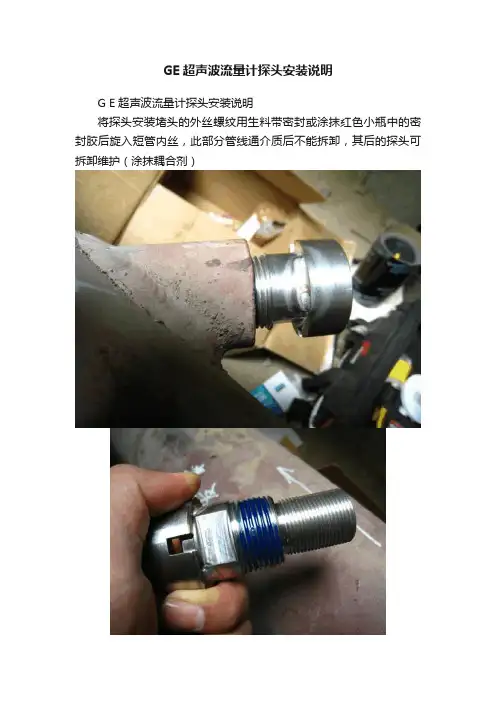

GE超声波流量计探头安装说明
GE超声波流量计探头安装说明
G E超声波流量计探头安装说明
将探头安装堵头的外丝螺纹用生料带密封或涂抹红色小瓶中的密封胶后旋入短管内丝,此部分管线通介质后不能拆卸,其后的探头可拆卸维护(涂抹耦合剂)
然后在探头端面涂上耦合剂并旋入堵头的内丝螺纹中,旋到底使探头端面与堵头端面相接触。
注意生料带不要挡住探头端面(超声波信号发射面)。
继续涂抹导电膏,将防爆不锈钢桶状防爆盒安装,需先将电缆接
头从防爆盒另一侧穿进接好才可完全拧上罩帽;
如↓所示,将终端接头与防爆盒连接,将电缆紧固密封,则传感器安装完成。
超声波快速安装说明
超声波快速安装说明WLV系列超声波流量计快速安装说明书(外夹式传感器:适用于WLV-100F、WLV-100H、WLV-100P)上海恳诺仪器仪表有限公司WLV系列超声波流量计采用多CPU智能控制,全中文显示,信号自适应处理。
数据采集、信号处理、谬误判别,全部由自身完成,使用者无需任何电路调整。
安装非常简单,无需专业人员指导均可完成安装。
第一步:学习键盘操作WLV系列超声波流量计采用全中文显示,内部菜单窗口共设一百多个,但在实际安装或使用过程中,大多数是用不到的。
一、按键功能说明1、和键用于输入相应数字或菜单号;2、键用于左退格或删除左面字符;3、和用于进入上一和下一级菜单,输入数字时相当于正负号键;4、键(简称为M键)用于访问菜单,先键入此键然后再键入两位数字键,即可进入数字对应的菜单窗口,例如欲输入管外径,键入即可,其中“11”是管外径参数窗口地址码;5、键为回车键,也称为确认键,用于“确认”已输入数字或所选择内容。
另一个功能是在输入参数前按此键用于进入“修改”状态。
二、访问窗口1、快捷方法:在任何状态下,键入键,再接着键入两位数的窗口地址码。
例如欲输入或查看管道外径参数,窗口地址为11,键入即即可。
2、移动访问:使用按键和及键,例如当前窗口为66,键入即进入窗口65,再键入进入窗口64;键入后,又回到窗口65,再键入又进入窗口66。
三、修改参数值(适用于数据型窗口)进入窗口后,如果欲修改数值,可直接输入相应数值后按回车,也可先键入回车键后,再输入相应的数字键,然后再键入确认。
例如,欲输入管道外径参数为219.2345,按键如下:进入11号窗口,所显示的数值是上次输入的值,这时可键入键,在屏幕第二行左端显示“>”和闪动的光标,输入数值参数;也可以不键入键,而直接键入数字键如下:。
三、选择参数(适用于选择型窗口)进入窗口后,如果欲进行修改,必须先键入回车键,这时屏幕左边将出现“>”和闪动的光标,表示进入可修改选择状态。
超声波流量计快速安装说明书
第一步:计算安装距离。
快速输入参数WSF-100常规测量时需要输入下列参数:1. 键入进入11号窗口输入管外径2. 进入12号窗口输入管壁厚度3. 进入14号窗口选择管材4. 进入16号窗口选择衬材5. 进入20号窗口选择流体类型6. 进入23号窗口选择探头类型7. 进入24号窗口选择安装方式8. 进入25号窗口,按所显示的安装距离及上步所选择的安装方式安装好探头(见本章安装节)9. 键入01号窗口显示测量结果第二步:选择安装点。
选择测点超声波流量计的安装在所有流量计的安装中是最简单便捷的,只要选择一个合适的测量点,把测量点处的管道参数输入到流量计中,然后把探头捆绑在管道上即可。
选择测量点时要求选择流体流畅分布均匀的部分,为了保证测量精度。
一般应遵循下列原则:●要选择充满流体的管段,如管路的垂直部分或充满流体的水平管段。
●测量点要选择距上游10 倍直径,下游5 倍直径以内均匀直管段,没有任何阀门等干扰。
●要保证测量点处的温度在可工作范围以内。
●充分考虑管内壁结垢状况,尽量选择无结垢的管段进行测量。
实在不能满足时需把结垢考虑为衬里以求较好的测量精度。
选择管材均匀致密,易于超声波传输的管段。
如现场传感器需要安装在仪表井里时,就必须需要有一定的安装空间,以便于人能直立工作,即关闭到墙壁之间的距离至少550mm以上,即宽度W>(D+550×2)mm,水泥管路W>(D+700×2)mm,仪表井轴向宽度L>D+1200MM,安装传感器时,应避开法兰、焊缝、变径,并尽量安装在管道轴线水平位置±45º范围内。
第三步:安装传感器安装探头传感器接线图外敷式传感器专用线缆插入式传感器管段式传感器传感器在接线完毕后请做防水处理,将接线槽内灌满密封硅胶后拧紧外盖,待凝固后进行安装。
在安装探头之前,须把管外欲安装探头的区域清理干净,除去一切锈迹油漆,选择出管材致密部分进行探头安装:在探头的中心部分和管壁涂上足够的耦合剂,然后把探头紧贴在管壁上捆绑好。
超声波流量计-安装图解
超声波流量计-安装图解仪表的安装超声波流量计变送器的安装:可以选择墙装或者柱状,如下图所示传感器的安装(1)首先固定绑带1和绑带2如下入所示;如仪表安装在水平管道上,应将传感器安装与管道侧面,而不要装在管道的最高点,避免管道上方存在气泡影响将来的仪表测量(2)将俩个绑带的位置调整位C-33 位置(卡尺上分别标注字母C和数字33的俩个位置,这个位置可以先将变送器上电后输出相关参数得到,具体步骤可以参见下面的调试部分;这个位置是根据以下数据得出:管道材质:碳钢,管径:219mm,壁厚:6mm;管道无内衬,介质:水,温度:25℃)(3)固定传感器安装支架(注意安装支架的朝向:对向;传感器所接触的管道表面需要打磨掉防腐漆,露出管道金属层)(4)将传感器探头抹上耦合剂(随设备带的类似于牙膏似的的物品位耦合剂)(5)将传感器插入安装支架,根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装(1)如上图所示,传感器探头安装好后,将线缆的一端插入传感器,拧紧即可(2)变送器端的接头如下图所示:两个传感器出来的线缆通过仪表专配的格兰头6-2(包含c、d、f、g、h部分)如示意图安装6-1部分位线缆的另外一段插头,插入变送器的专用接口即可,如下图所示:流向上游过来的传感器线缆插入:UP的那个端子,流向下游过来的传感器线缆插入:DOWN的那个端子,电源线、信号线的接线如下图1、2接电源线26(+)、27(-)接信号线(4-20mA信号线)经过以上步骤,流量计的安装完成调试仪表的按键解释:E键位确认键,+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示:首先设置传感器(一般在仪表安装前,传感器探头安装前,变送器先上电,设置相关参数后可以得到安装距离,再进行仪表的安装)(1)按E键进入功能菜单,按+号或者-号找到下面菜单:(2)按E确认,进入,即可见到下面菜单:第二行默认为”NO”,按+号或者-号修改为”YES”(这是需要输入密码:0091),按E确认(3)上图,按E确认后进入,选择语言,默认为ENGLISH,无中文,按E进入下一个菜单(4)下图菜单,按E确认,进入下一步菜单(5)按E确认,进入下一个菜单(6)见到如下菜单:按+号或者-号修改为如图所示(2行程安装方式),修改好后按E进入下一步(7)见到如下菜单,按+号或者-号修改菜单如下图:CARBON STEEL(碳钢材质管道),修改好后按E确认进入下一步(8)见到如下菜单,按+号或者-号修改管径:219mm;修改好后按E进入下一步(9)见到如下菜单,按+号或者-号修改管道壁厚:6mm;修改好后按E进入下一步(10)见到如下菜单,按+号或者-号修改测量介质:WATER,修改好后按E进入下一步(11)后面的温度即可按默认20摄氏度即可(如介质为室温),按E进入下一步(12)见到如下菜单,会显示经过计算的安装位置:如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后,设置一下量程即可在测量界面,按E进入菜单,按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”,将该值修改为20mA对应值即可。
超声波明渠流量计说明书
超声波明渠流量计使用手册目录第一章 总论功能说明 规格说明 第二章 安装与接线 仪表尺寸 仪表安装接线第三章 按键及显示界面主界面按键第四章 参数界面及说明 第五章 历史流量查询 第六章 简要安装调试步骤第七章 量水堰槽构造及安装的技术参考 附录一 水槽代码表及巴歇尔槽构造尺寸 附录二 巴歇尔槽水位-流量公式 附录三 附485通讯说明深圳市云传物联技术有限公司第一章总论功能说明1.组成仪表由主机(控制器)与传感器两部分组成,主机与传感器之间由5芯屏蔽电缆连接。
2.字幕(显示屏内容)显示选槽信息显示时间显示累计流量显示瞬时流量显示液位或距离显示继电器状态显示瞬时流量柱状比列图3.密码保护保护仪表内部参数不被随意修改。
4.校准方法液位校准方法:传感器底部到0液位距离设定。
5.类比输出(电流输出)提供一组4-20mA输出(0-20mA需预订),16位高精度D/A,可达750欧负载。
4mA和20mA电流点由用户根据需求自行设定。
6.继电器输出控制器由4个继电器输出。
(1)脉冲输出继电器(K1):累计值达到脉冲流量累计值,闭合1次(50ms)(2)高报警继电器(K2)(3)低报警继电器(K3)(4)备用继电器(K4):需要时按客户要求设计。
7.通讯RS485接口8.历史记录历史小时流量记录128条历史日流量记录64条历史月流量记录32条历史年流量记录4条规格说明1. 流量范围:0升/秒~100米3/秒 (由配用的量水堰槽的种类、规格确定)2. 累计流量:12位十进制数,累满后自动回零3. 流量精度:3%4. 测距范围:3米5. 测距精度:0.25%6. 液位分辩:1毫米7. 工作环境温度:-20~70℃8. 仪表防护等级:仪表显示部分:IP65;探头部分:IP679. 供电电源:交流供电 220V或DC24V(按接线座标注)10. 4~20mA电流输出:(对应瞬时流量)最大负载电阻:750Ω11. RS485接口(附485通讯说明)12. 继电器输出: 4路继电器输出脉冲输出继电器(K1):累计值达到脉冲流量累计值,闭合1次(50ms)高报警继电器(K2)低报警继电器(K3)备用继电器(K4):需要时按客户要求设计。
超声波流量计91WA01安装说明
E+H 超声波流量计91WA01Proline Prosonic Flow 91 超声波流量测量系统安装Pro son ic F loww(夹持型)流量计测量传感器1. 91W A变送器的安装1.1 变送器仪表箱安装首先要先安装好仪表箱,仪表箱要求用拉爆螺丝固定于地面上,安装牢固稳定,底部留有穿线孔留于电源线、信号线、探头的传输信号线等。
仪表箱内还需装上防雷器、信号防雷器和开关等电力保护装置以保护仪表的寿命。
所有接线都要清晰、牢固接法正确。
1.2 变送器的安装1.2.1 接线(1)将变送器稳固地装入仪表箱以后,就可以开始变送器的电线连接了。
(2)如上图所示,a处为变送器的保护外壳,可以用手捉稳向逆时针方向旋转扭开(顺时针方向扭紧)。
(3)扭开保护外壳后,就可以看到变送器的显示和操作模块,这个模块是可以取出来的,在模块的中间部分左右两边各有一个暗扣,用拇指和中指轻轻往内一按,然后再往外提出,显示模块就可以取出来,它会带有一条传输线所连接,暂时可以吊在空中以使我们继续操作。
(4)取出显示模块后就可以清晰地观察到了变送器内部的接线位置了。
e处——模拟输出和脉冲输出的四芯带屏蔽线的电线进入口b处——220V电源线的电线进入口c和f处——分别为信号线和电源线的地线接线端子d处——1端子是L+连接电源线的火线(红色)2端子是N连接电源线的零线(蓝色)g处——24和25端子是连接四芯信号线的脉冲信号线输出(累计流量),24为正(+),25为负(—)。
26和27端子是连接四芯信号线的模拟信号线输出(瞬时流量),26为正(+),27为负(—)。
注意:接线前先确保电线已经断电,开关断开,电线连接必须要严格按照接线规范来接线,端子接线正确无误、稳固,做好标记区分好正负,用电胶布包好。
开机前要用万用电表仔细检查,否则会对仪器造成严重损坏!1.2.2 开机准备接好电线后,用万用表的欧姆档检查所有线路,然后将变送器的显示模块重新装回变送器上。
超声波流量计-安装图解
仪表的安装超声波流量计变送器的安装:可以选择墙装或者柱状,如下图所示传感器的安装(1)首先固定绑带1和绑带2如下入所示;如仪表安装在水平管道上,应将传感器安装与管道侧面,而不要装在管道的最高点,避免管道上方存在气泡影响将来的仪表测量(2)将俩个绑带的位置调整位C-33 位置(卡尺上分别标注字母C和数字33的俩个位置,这个位置可以先将变送器上电后输出相关参数得到,具体步骤可以参见下面的调试部分;这个位置是根据以下数据得出:管道材质:碳钢,管径:219mm,壁厚:6mm;管道无内衬,介质:水,温度:25℃)(3)固定传感器安装支架(注意安装支架的朝向:对向;传感器所接触的管道表面需要打磨掉防腐漆,露出管道金属层)(4)将传感器探头抹上耦合剂(随设备带的类似于牙膏似的的物品位耦合剂)(5)将传感器插入安装支架,根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装(1)如上图所示,传感器探头安装好后,将线缆的一端插入传感器,拧紧即可(2)变送器端的接头如下图所示:两个传感器出来的线缆通过仪表专配的格兰头6-2(包含c、d、f、g、h部分)如示意图安装6-1部分位线缆的另外一段插头,插入变送器的专用接口即可,如下图所示:流向上游过来的传感器线缆插入:UP的那个端子,流向下游过来的传感器线缆插入:DOWN的那个端子,电源线、信号线的接线如下图1、2接电源线26(+)、27(-)接信号线(4-20mA信号线)经过以上步骤,流量计的安装完成调试仪表的按键解释:E键位确认键,+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示:首先设置传感器(一般在仪表安装前,传感器探头安装前,变送器先上电,设置相关参数后可以得到安装距离,再进行仪表的安装)(1)按E键进入功能菜单,按+号或者-号找到下面菜单:(2)按E确认,进入,即可见到下面菜单:第二行默认为”NO”,按+号或者-号修改为”YES”(这是需要输入密码:0091),按E确认(3)上图,按E确认后进入,选择语言,默认为ENGLISH,无中文,按E进入下一个菜单(4)下图菜单,按E确认,进入下一步菜单(5)按E确认,进入下一个菜单(6)见到如下菜单:按+号或者-号修改为如图所示(2行程安装方式),修改好后按E进入下一步(7)见到如下菜单,按+号或者-号修改菜单如下图:CARBON STEEL(碳钢材质管道),修改好后按E确认进入下一步(8)见到如下菜单,按+号或者-号修改管径:219mm;修改好后按E进入下一步(9)见到如下菜单,按+号或者-号修改管道壁厚:6mm;修改好后按E进入下一步(10)见到如下菜单,按+号或者-号修改测量介质:WATER,修改好后按E进入下一步(11)后面的温度即可按默认20摄氏度即可(如介质为室温),按E进入下一步(12)见到如下菜单,会显示经过计算的安装位置:如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后,设置一下量程即可在测量界面,按E进入菜单,按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”,将该值修改为20mA对应值即可。
外夹式超声波流量计简易安装说明
外夹式超声波流量计简易安装说明外夹式超声波流量计主要用于测量管道中的清水流量。
以其安装方便,测量精度高而应用于各个行业的流量测量中。
超声波流量计安装步骤为:确定安装位置设置仪表参数固定超声波流量计探头调试流量计参数固定流量计主机一、选择安装位置安装位置要求:(1)必须满管;(2)足够长的直管段(参考下图)。
二、参数设置(1)测量管道外周长,计算外径。
外径测量(2)给主机通电,供电范围10~36VDC,接表上的DC+和DC-端子。
(3)按“menu”键,输入11,按“Enter”键,再用键盘输入管道外径,输入完成按“Enter”键.(4)按“﹀”键,按“Enter”键再用键盘输入管道管壁厚度,输入完成按“Enter”键.(5)按“﹀”键,按“Enter”键通过按“﹀”选择管道材质(0,1,2后面的单词分别代表碳钢、不锈钢、PVC材质),输入完成按“Enter”键.(6)按“﹀”键,按“Enter”键,通过按“﹀”选择传感器类型,这里选“0”,外夹式,输入完成按“Enter”键.(7)按“﹀”键,按“Enter”键,通过按“﹀”选择安装方式,一般选“V”或“Z”法安装,输入完成按“Enter”键.(8)按“﹀”键显示安装距离,安装距离可认为是两传感器之间那节管道的长度。
三、安装步骤(1)根据仪表主机计算出来的安装距离确定两个探头的安装点,做好标记。
(2)将安装点打磨干净:PVC和不锈钢材质的管道要把管道表面的灰尘、泥土等擦洗干净,碳钢管需将防锈漆、铁锈等打磨干净,使其接触面干净平整。
(3)按照标记位置安装流量计探头,将线上有红色标记的探头装于管道中水流方向上游的位置,蓝色标记装在处于下游的方向。
(4)安装完成,将线接好,接线方式如下图。
接线图(5)按“menu”键,输入90,查看UP、DP、Q相对应的数值,通过调整探头的左右对齐,使这三个字母都大于70。
(6)按“menu”键,输入91,查看该界面的数值百分数,可通过调整量探头之间的距离修改,使其达到97%~103%。
流量计安装说明
FLM 200 A型超声波明渠流量计
安 装 使用说明
安装指导
仪表安装要求
◇ 仪表的发射面一定要与液体表面水平;
◇ 仪表发射面与最低液位之间距离H应
小于仪表最大量程;
◇ 液体的最高液位不得进入换能器的
盲区;
◇ 换能器的下方不得有障碍物,最好在
液位正上方;
◇ L为仪表离固定支架距离。
若固定支
架不光滑或有凸出物时,应使L大于
0.5m;
◇ 仪表应安装在液面比较平缓的地方。
仪表安装示意图
仪表现场安装示意图:
如图所示,利用固定支架将FLM200A型超声波明渠流量计安装于被测液体正上方,仪表一般安装在距堰板上游L=0.6~1.2m左右水流较平缓的地方,高度h=1.5m左右。
电源及通信线通过镀锌钢管连接到控制室。
仪表安装尺寸图
在被测液体上方建立水平固定支架,用螺丝将超声波明渠流量计固定在支架上。
FLM200A型超声波明渠流量计固定面上的的固定螺丝孔如下图所示:
安装注意事项
1)FLM200A型超声波明渠流量计外壳一定要与大地可靠相连;
2)FLM200A型超声波明渠流量计在多雷区使用时,最好在仪表所有的进出线端,安装专用的防雷装置;
3) FLM200A型超声波明渠流量计在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,最好在明渠流量计周围加设防高、低温装置;
4)所有的电线、电缆保护管,要注意防止积水过多;。
FUE380流量计安装说明
SITRANS FUE380型超声波流量计安装说明1.前言本说明中涵盖了在安装、使用FUE380超声波流量计过程中所需要了解的所有信息。
本说明旨在为安装人员进行表体安装,线路连接及流量计的试运行提供帮助,也为服务人员进行设备维护提供依据。
2.安全说明2.1 安全注意事项安全起见,在安装测量系统之前必须阅读并理解以下各项,尤其要注意带警告标识的项。
●必须由具有相应资格并得到授权的专业人员进行流量计的安装、线路连接、试运行和维护服务。
●日常运行人员必须阅读并理解本说明中对该产品的介绍和运行指导,并在运行过程中遵循这些指导的内容。
●从事日常运行的人员必须进行与产品相关的培训●安装人员必须保证测量系统按照安装图中所示的接线方法进行线路连接。
●因为设备工作压力很高,或系统媒质在管道发生破裂时会对人体、周围环境、其他设备等造成危害,我们要求提高警惕。
例如:在安装流量传感器时选择安全的安装位置、进行屏蔽防护处理或安装防护装置及安全阀等方式来保证系统安全。
●维修服务只能由我们授权的人员进行操作2.2 生产厂家安全设计声明●流量传感器制作材料的选择应当全面考虑到磨损和金属腐蚀对测量的影响,以及在整个产品使用周期内运行媒质的改变造成的影响。
制作流量传感器的选材有误将导致测量失败。
●地震、交通、大风、火灾等自然或人为灾害对测量的影响在设计时没有考虑在内。
●请勿将流量计安装在管道交汇处,因为在设计过程中没有考虑到额外附加的流量对于测量的影响。
●法兰和连接件及其压力、温度等级等标准在EN1092-1中有所描述。
●在正常运行期间请勿使压力和温度超过铭牌上和说明书中规定的温度、压力等级要求。
●建议适当地安装安全阀和排水管件。
●本产品带有PED(Pressure Equipment Directive)标示,因此必须将本产品当做承压设备进行使用和维护,而不允许将本产品当作普通产品对待。
电池供电:●当采用电池供电时,SITRANS FUS380不符合低电压指令(LVD)。
超声波流量计安装说明
超声波流量计是20世纪70年代随着集成电路技术迅速发展才开始得到实际应用的一种非接触式流量仪表,它利用超声波在流动的流体中传播时,可以载上流速信息的特性,通过接收和处理穿过流体的超声波信息就可以监测处流速,从而换算成流量。
那超声波流量计怎么安装呢?超声波流量计/热量表安装简单方便,只要选择一个合适的安装点,把安装点处的管道参数输入到流量计/热量表中,然后把传感器安装在管道上即可。
安装调试流程如下:检查配件→选择安装点→输入测量参数→传感器的安装与调试→检查安装是否正确→主机的安装→结束检查配件超声波流量计/热量表是由主机和传感器组成的,配接PT100或PT1000铂电阻实现热量测量功能,安装前请按照装箱单检查配件是否齐全。
请参照第5页传感器类型表检查配件是否符合测量要求。
插入式传感器可实现带水带压安装。
附:插入式传感器选型选择安装点选择安装点是能否正确测量的关键,选择安装点必须考虑下列因素的影响:满管、稳流、结垢、温度、压力、干扰。
2.1、满管为保证测量精度和稳定性,测量点的流体必须充满管段(否则测量值会偏大或者不能测量)。
所以应满足下列条件:两个传感器应该安装在管道轴面的水平方向上,在如图所示范围内安装,以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
满管有可能不满管选择流体垂直向上流动的安装点流体垂直向下流动的管道选择流体斜向上流动的安装点流体斜向下流动的管道选择管道系统中的最低点安装管道系统的最高点流体为自然流管道无压力的流体2.2、稳流稳定流动的流体有助于保证测量精度,而流动状态混乱的流体会使测量精度难以得到保证。
满足稳流条件的标准要求:1.管道远离泵出口、半开阀门,上游10D,下游5D(D为外管径);2.距离泵出口、半开阀门30D。
达不到稳流条件的标准要求,下列情况也可以尝试测量:1.泵出口、半开阀门和安装点之间有弯头或者缓冲装置;2.泵的入口、阀门的上游;3.流体的流速为中、低流速。
外夹式超声波流量计安装说明
外夹式超声波流量计安装说明
一、选择装置位置
选择装置管段对测试精度影响很大,所选管段应避开搅扰和涡流这两种对测量精度影响较大的状况,普通选择管段应满足下列条件:
1、防止在水泵、大功率电台、变频,即有强磁场和震动搅扰处装置机器;
2、选择管材应平均致密,易于超声波传输的管段;
3、要有足够长的直管段,装置点下游直管段必需要大于10D(注:D=直径),下游要大于5D;
4、装置点下游距水泵应有30D距离;
5、流体应充溢管道;
6、管道周围要有足够的空间便于现场人员操
,多用于大管道流量的测量,运用方便,只需将传感器按规则方式夹在管道上就可以测量,无需破管道,而且测量精度比拟准确,外夹式超声流量计,对装置人员要求高,装置的水平直接影响测量精度,日后维护任务多,长时间运转后,耦合剂失效,或传感器位置改动都会影响测量,需活期维护,外夹式超声波流量计的优点及装置说明
固定外夹式超声波流量计具有准确、动摇、操作简便等特点在市场上广受好评,
二、超声波流量计在装置之前应了解现场状况,包括:
1.装置传感器处距主机距离为多少;
2.管道材质、管壁厚度及管径;
3.管道年限;
4.流体类型、能否含有杂质、气泡以及能否满管;
5.流体温度;(拔出式传感器管道压力)
6.装置现场能否有搅扰源(如变频、高电压电缆场等);
7.主机安放处四季温度;
8.运用的电源电压能否动摇;
9.能否需求远传信号及品种;
依据以上提供的现场状况,厂家可针对现场状况停止配置,必要状况下也可特制机型,采用IP68防护的传感器探头运用寿命更长,5-6年内不用改换可动摇任务
本文由超声波流量计。
工程超声波流量计安装(3篇)
第1篇一、引言超声波流量计是一种广泛应用于流体流量测量的仪表,具有测量精度高、抗干扰能力强、安装方便等优点。
在工程领域,超声波流量计被广泛应用于给排水、石油化工、电力、冶金等行业。
为了确保超声波流量计的测量准确性和系统稳定性,正确的安装方法至关重要。
本文将详细介绍工程超声波流量计的安装过程。
二、安装前的准备工作1. 了解现场情况在安装超声波流量计之前,首先要了解现场情况,包括管道材质、管道尺寸、管道内介质、管道走向等。
这些信息对于选择合适的流量计型号和安装方式至关重要。
2. 准备安装工具安装超声波流量计需要以下工具:(1)扳手、螺丝刀等基本工具;(2)量具,如卷尺、水平尺等;(3)清洗剂、防锈剂等;(4)超声波流量计及附件。
3. 确定安装位置根据现场情况,确定超声波流量计的安装位置。
一般来说,安装位置应满足以下要求:(1)便于观察和操作;(2)远离电磁干扰源;(3)易于拆卸和维护;(4)管道无剧烈振动。
三、安装步骤1. 管道预处理(1)检查管道是否有腐蚀、磨损等问题,如有,应进行修复或更换;(2)清洗管道,确保管道内无杂质、污物等;(3)在管道两端安装法兰,确保法兰密封良好。
2. 安装探头(1)将探头安装在法兰上,确保探头与法兰平行;(2)调整探头与管道的距离,使其满足流量计的测量要求;(3)固定探头,防止其在运行过程中移动。
3. 连接电缆(1)将电缆从流量计引出,连接至探头;(2)确保电缆连接牢固,防止电缆脱落;(3)检查电缆绝缘性能,确保电缆无破损。
4. 系统调试(1)打开流量计电源,检查流量计显示是否正常;(2)调节流量计参数,如量程、增益等,使流量计达到最佳测量效果;(3)进行流量测试,验证流量计的测量准确性。
四、注意事项1. 安装过程中,注意保护探头和电缆,避免损坏;2. 安装完成后,对系统进行检查,确保各部件连接牢固;3. 定期对流量计进行维护和校准,确保测量准确;4. 注意管道内介质的温度、压力等因素对测量结果的影响。
超声波流量计安装方案
FT-20501和FT-20502超声波流量计安装说明一.超声波流量计的组成:如上图流量计包括:控制器,信号放大器,传感器,压力和温度变送器。
二:安装位置1.首先确定传感器的安装位置,要求安装在前20D后10D的直管段位置。
前后无阀门等引起气流扰动的部件。
(D为管道直径)2.温度变送器和压力变送器安装在流量计传感器下游2D到5D的位置,由流量计控制器直接进行驱动和读数。
3..信号放大器安装在传感器器附近的支架上,用3米长的电缆与传感器进行连接。
需做一支架.4.控制器安装在传感器附近不超过50米的适当位置,控制器与放大器之间用50米长的电缆连接。
三:安装方法1.传感器安装时,先确定位置,利用定位工具将两个带3寸法兰的短管焊接到管壁上,FT-20501和FT-20502的安装方式不同,见短管安装说明。
在法兰上安装3寸阀,然后由专业队伍进行带压开孔。
开孔后关闭阀门,传感器带有在线可插拔装置,用螺栓固定后,打开阀门将传感器推入管道内,完成安装。
短管,3寸阀和传感器及可插拔装置都已提供。
.2.温度变送器使用贴壁传感器,需贵方提供扎带绑到管壁上。
3.压力变送器需进行在线开孔,需贵方提供连接短管和阀。
4..控制器安装在一保温箱内,保温箱需用膨胀锣栓固定到一坚实的基础上。
保温箱已提供。
四:电缆的铺设流量计共需铺设如下电缆.1.温度变送器和压力变送器到控制器的电缆.2X1.5,长度根据流量计控制器与变送器的位置确定,需贵方提供。
2.传感器与放大器的电缆共3米,已提供。
3.放大器与控制器之间的电缆50米,已提供。
4.控制器到DCS之间的信号电缆,流量计可根据用户需要输出多组4-20mA信号,同时可提供RS485的信号,所以用户可根据需要准备相应的带屏蔽的信号电缆。
5..控制器到电源控制柜的电缆3X1.5, 需贵方提供。
铺设方法按照油田施工的标准,可能需准备必要的钢管,接头,挠性软管等材料.FT-20501短管焊接说明FT-20501 安装在700mm的管道上侧,安装后的效果图如下:安装方法:1.定位随设备我们带去如图所示的定位工具.包括:短管两只,最终焊到管道上.定位螺母,用于定位,开孔时取出.定位螺杆和JIG将安装短管支撑,便于焊接短管.Alignment Plate和垫片用于将第二个短管定位.焊接步骤和尺寸如下:在管道上部找出中心线并标出长254mm的位置,向左右两侧各画出弧长为130mm 的线,焊接一螺母,安装一螺栓将第一个短管定位并点焊利用定位工具将第二个短管定位并点焊,确认无位置误差后将定位工具移出,将短管完全焊到管道上,安装阀门进行带压开孔开孔大小为3寸..FT-20502 安装在200mm的管道两测.短管焊接后的效果图如下:其安装后的效果45°随设备带去的定位工具如下图.定位及开孔过程如下:1.在管道3点钟的位置先确定一点,然后在9点钟位置确定轴向距离为管道直径的另一点.(如果管道外径为219mm,则两点之间在轴向的投影距离为219mm),为补偿应力的影响,在两条垂直的标记线内侧各画出距离为2.06mm的两条标记线. 以新的标记线为中心,将安装螺母点焊到管壁外侧,螺心孔线与管道轴线成45度角.点焊后的俯视图和侧视图如下将螺杆旋到螺母上用随机工具与短管用4个螺栓固定到一起. 固定到螺杆上确认位置无误后将短管焊接到管壁上,并将固定工具取出.(俯视图)在短管上安装一3寸阀.(已随机提供)开始在线打孔.FT-22001超声波流量计为外夹式,安装位置选择同上述流量计相同.除压力传感器需带压开孔外,只需将电缆铺设,控制器固定,拆除保温,在管道外测安装传感器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
内部管理系列编号:FS-ZD-04020超声波流量计的安装说明
Installation instructions for ultrasonic flowmeter
为规范化、制度化和统一化作业行为,使员工的管理工作有章可循,提高工作效率和员工责任感、归属感,特此制定。
目前通常采用三种安装方式:W型,V型,Z型。
根据不同的管径和流体特性来选择安装方式,通常W型适用于小管径(25~75mm),V型适用于中管径(25~250mm),Z型适用于大管径(250mm以上),总之,为了提高测量的准确性和灵敏度,选择合适的安装方式,使得测量信号(即差值)与二次仪表相匹配。
目前我用了Z型安装。
请输入您的公司名字
Fonshion Design Co., Ltd
第1页/ 共1页。
