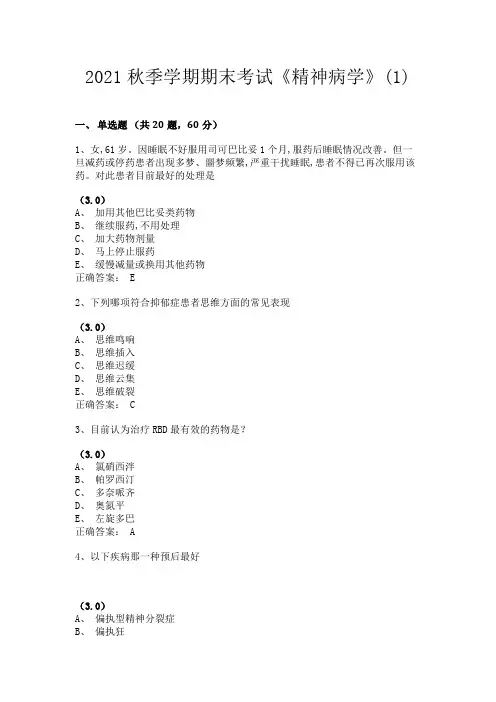

2021秋季学期期末考试《精神病学》(1)一、单选题（共20题，60分）1、女,61岁。
因睡眠不好服用司可巴比妥1个月,服药后睡眠情况改善。
但一旦减药或停药患者出现多梦、噩梦频繁,严重干扰睡眠,患者不得已再次服用该药。
对此患者目前最好的处理是（3.0）A、加用其他巴比妥类药物B、继续服药,不用处理C、加大药物剂量D、马上停止服药E、缓慢减量或换用其他药物正确答案： E2、下列哪项符合抑郁症患者思维方面的常见表现（3.0）A、思维鸣响B、思维插入C、思维迟缓D、思维云集E、思维破裂正确答案： C3、目前认为治疗RBD最有效的药物是？（3.0）A、氯硝西泮B、帕罗西汀C、多奈哌齐D、奥氮平E、左旋多巴正确答案： A4、以下疾病那一种预后最好（3.0）A、偏执型精神分裂症B、偏执狂C、偏执状态D、偏执型人格障碍E、急性妄想发作正确答案： E5、关于老年双相障碍抑郁发作特点的描述,最准确的是（3.0）A、常呈典型的抑郁发作特点B、症状不典型,常有明显的幻觉妄想等症状C、症状不典型,常有明显的焦虑烦躁及躯体不适主诉D、症状不典型,常发展为痴呆E、症状不典型,更易出现自杀行为正确答案： C6、下列哪个症状不符合躁狂发作患者的行为表现（3.0）A、精力旺盛B、动作多C、做事不考虑后果D、行为与周围环境不协调E、严重时可出现攻击和破坏行为正确答案： D7、妄想是指（3.0）A、对病理信念的坚信不移B、对某事物的虚幻的知觉C、对客观事物的错误感知D、对客观事物的正确感知E、对某事物的反复思考正确答案： A8、疑病障碍是一种（3.0）A、牵连观念B、恐惧的心理状态C、对自身健康的过分担心D、神经衰弱的表现E、精神分裂症早期症状之一正确答案： C9、一位18岁的女性患者，对简单的计算如“3＋4=？”以近似回答，如“等于6”。
患者能理解问题的意义，但回答内容不正确。
行为方面也可错误，如将钥匙倒过来开门。
但对某些复杂问题反能正确解决，如能参加病室里举行各种文娱活动，一般生活问题都能解决，这属于：（3.0）A、童样痴呆B、抑郁性假性痴呆C、精神发育迟滞D、刚塞综合征E、部分性痴呆正确答案： D10、下面不符合全面性痴呆的描述是（3.0）A、由大脑弥散性损害引起B、累及智能活动的各个方面C、多有定向力障碍D、常出现人格改变E、自知力保持完整正确答案： E11、自知力是指个体（）（3.0）A、控制情绪的能力B、控制行为的能力C、对精神状态的认识和判断能力D、对智力水平的判断能力E、对思维活动的控制能力正确答案： C12、关于惊恐障碍的叙述,以下哪项不对（3.0）A、通常起病急骤,终止也迅速B、每次一般历时5~20分钟,很少超过1小时C、诊断要求1月内至少有3次发作或首发后继发害怕再发的焦虑持续1个月D、症状不是继发于其他躯体或精神疾病E、发作期间大多意识清晰正确答案： E13、疑病障碍是一种（3.0）A、牵连观念B、恐惧的心理状态C、对自身健康的过分担心D、神经衰弱的表现E、分裂症早起症状之一正确答案： C14、某女，19岁，大二学生。
电机拖动与变频调速课后练习第三章完整习题练习题带答案
第三章第一节三相异步电动机的基本结构和工作原理（P59）1.三相异步电动机为什么会旋转，怎样改变它的转向？答：三相异步电动机的旋转原理是当定子绕组通入三相交流电流后，在空间产生了一个转速为n1的旋转磁场，设旋转磁场以顺时针方向旋转，则相当于转子导体向逆时针方向旋转切割磁场，在转子导体中就产生感应电动势。
方向由右手定则判定。
因为转子导体已构成闭合回路，转子绕组中有电流通过。
根据电磁力定律，转子载流导体在磁场中受到电磁力的作用，产生电磁转矩，使电动机转子跟着旋转磁场方向顺时针旋转，方向由左手定则判定，其转速为n。
要想改变它的转向可以将三相异步电动机接三相电源的三根引线中的任意两根对调。
2．异步电动机中的空气气隙为什么做的很小？答:异步电动机气隙小的目的是为了减小其励磁电流（空载电流），从而提高电动机功率因数。
因为异步电动机的励磁电流是由电网供给的，故气隙越小，电网供给的励磁电流就小。
而励磁电流又属于感性无功性质、故减小励磁电流，相应就能提高电机的功率因数。
3.三相异步电动机转子电路断开能否起动运行？为什么？答：不可以。
转子绕组中不能产生电流，也就不能产生电磁力。
4.三相异步电动机断了一根电源线后，为什么不能起动？而运行中断了一相电源线，为什么仍能继续转动？这两种情况对电动机将产生什么影响？答：三相异步电动机断了一根电源线后，则三相电源变成了单相电源，由于单相电源所产生的磁场为脉动磁场，所以三相异步电动机不能正常起动（原理同单相异步电动机）。
而三相异步电动机在运行时断了一根电源线，虽此时也为单相运行，但因转子是转动的，脉动磁场对转子导体产生的作用力在两方向上不同，所以电动机仍能继续转动。
这两种情况对电动机均有很大的影响。
两种情况均为过载运行，长时间工作会损坏电动机。
5.假如有一台星形联结的三相异步电动机，在运行中突然切断三相电流，并同时将任意两相定子绕组（例如U、V相）立即接入直流电源，这时异步电动机的工作状态如何？画图分析。
机电传动控制试题及答案
1、如图所示,判断哪组是正确的;a L M T T >b L M T T =c L M T T <A ：图a M T 为正,是拖动转矩,加速状态B ：图b M T =L T ,匀速状态C ：图c M T 为正,L T 为负,减速状态2、关于交流电动机调速方法正确的有：A ：变频调速；B ：改变磁通调速；C ：改变转差率调速；D ：定子串电阻调速3、三相异步电动机正在运行时,转子突然被卡住,这时电动机的电流会 ;A ：减少；B ：增加；C ：等于零;4、三相鼠笼异步电动机在相同电源电压下,空载启动比满载启动的启动转矩 ; A ：相同； B ：大； C ：小;5、如下图所示,曲线1和曲线2分别为电动机和负载的机械特性;试问：电动机能否在A 点稳定运行A ：能；B ：不能；C ：不能确定6．恒功率型机械特性为负载转矩与转速成：A 正比;B 反比;7、有一台三相异步电动机,正常运行时为∆接法,在额定电压下启动,其N st T T 2.1=,若采用∆-Y 换接启动,试问当负载转矩N L T T %35=,电动机能否启动A ：能；B ：不能；C ：不能确定8．三相异步电动机的何种制动又叫发电制动;A 反接制动；B 反馈制动；C 能耗制动9．晶体管直流脉宽调速系统比晶闸管直流调速系统动态响应速度：A 高；B 低；C 一样;10、直流电动机当电枢回路中串接电阻后,其固有的机械特性曲线是：A ：由0,no 出发的一簇向下倾斜的直线；B ：一簇平行于固有特性曲线的人为特性曲线；C ：；由0,no 出发的一簇向上倾斜的直线；D ：不确定；11、下列方法中哪一个不是消除交流伺服电动机“自转”的方法：A ：增大转子转动惯量；B ：增大转子电阻；C ：减小转子转动惯量12．直流发电机E 与Ia 的方向：A 相同；B 相反；C 不一定;;二、简答题1 常用的变频调速方式有哪几种变压变频调速、恒压弱磁调速;2 晶闸管触发电路的基本组成部分有哪些脉冲形成及放大、移相控制、同步电压、控制电压信号等3交流电动机的结构组成及其工作原理如何 其调速方法和调速特性怎样交流电动机由定子,转子,机座等组成; 其工作原理为在定子三相绕组通以三相交流电流所形成的旋转磁场作用下, 转子绕组旋感应电流;带电转子绕组在旋转磁场作用下又感应电磁力,形成电磁转距, 带动转子而旋转,称为交流感应电动机 ; 其调速方法有变频无级平滑,变极有级不平滑,变S 特性变软4什么是调速 它包含哪两方面的涵意 衡量直流调速系统好坏的性能指标有哪些各表示什么意义通过人为改变电动机参数来改变电动机速度称为调速;它包括人为变速和自动稳速两方面; 衡量直流调速系统好坏的性能指标有衡量直流调速系统好坏的性能指标有调速范围D, 转差率S,平滑性,经济性.三、计算题1、一台并励电动机,额定功率kW P N 2.2=,额定电压V U N 220=,额定电流A I N 2.12=,额定转速m in /3000r n N =,最大励磁功率W P fN 2.68=;试求：1最大励磁电流fN I ； 0.31A 2额定运行时的电枢电流aN I ；11.893额定转矩N T ；7NM 4额定运行时的效率N η;0.822、有一台三相鼠笼式异步电动机,其额定数据为：kW P N 102=,min /1460r n N =,V U N 380=,∆接法,868.0=N η,88.0cos =N ϕ,5.1/=N st T T ,5.6/=N st I I ;试求：1额定输入功率N P 1； 2额定转差率N S ； 3额定电流N I ； 4输出的额定转矩N T ； 5采用∆-Y 换接启动时的启动电流和启动转矩解答：1.4极电机2对极对数2.额定输入功率：P/η=10/0.868=11.52KW3.SN=1500-1460/1500=0.0274.In=10000/1.732X380X0.868X0.88=19.9A5.Tn=10/1460X9550=65.4NM6.星形——三角形换接启动时:启动电流=1/3X19.9x6.5=43.12A启动转矩==1/3X65.4x1.5=32.7NM1.一台他励直流电动机的铭牌数据为：P N =5.5 KW, U N =110 V, I N =62 A, n N =1000r/min,试绘出它的固有机械特性曲线;Ra=0.61-pN/UNINUN/IN U=Ke ΦnN+IaRa n0=U/ke Φ2.一台直流他励电动机,其额定数据为：kW P N 17=,V U N 220=,A I N 91=,m in /1500r n N =,Ω=22.0a R ;试求：1 额定转矩N T ；52.52 直接启动时的启动电流st I ；10003 如果要使启动电流不超过额定电流的两倍,求启动电阻为多少欧 此时启动转矩为多少 0.992.指出下图中a 和b 哪一点是机电传动系统稳定运行的平衡点 为什么.a 点平衡点3 直流电动机不能直接启动的原因是 启动电流过大启动转矩太大1.三相笼型异步电动机的启动方法有 和 ;2.电气控制系统中常设的保护环节有 、 、 、和弱励磁保护;15.机床上常用的电气制动方式中,不常用的是:A：能耗制动B：反馈制动C：反接制动D：直接制动11.直流电动机当电枢回路中串接电阻后,其固有的机械特性曲线是：A：一簇平行于固有特性曲线的人为特性曲线；B：由0,no出发的一簇向上倾斜的直线；C：由0,no出发的一簇向下倾斜的直线；D：不确定；12.直流电器的线圈能否串联使用A：能；B：不能;13.直流接触器铁心由材料制造;A: 硅钢片；B: 铜C: 软钢；;14.晶闸管中,阴极用符号表示;A: G；B: K；C: A;8直流他励电动机启动时,为什么一定要先把励磁电流加上若忘了先合励磁绕阻的电源开关就把电枢电源接通,这是会产生什么现象试从T L=0 和T L=T N两种情况加以分析当电动机运行在额定转速下,若突然将励磁绕阻断开,此时又将出现什么情况当TL=0启动时：因为励磁绕组有一定剩磁,使Φ≈0；启动时,n＝0,E＝0,根据UN=E+IaRa 知,UN全加在电阻Ra上,产生很大的Ia10~20IN,但因为Φ≈0,所以T＝KtΦIa并不大,因为TL≈0,所以动转矩大于0,系统会加速启动；启动后,虽有n,使E 变大点,但因为Φ≈0,所以E仍不大, UN大部分仍要加在电阻Ra上,产生很大Ia和不大的T,使系统不断加速；当系统达到“飞车”时,在相当大的某一n稳速运行时,T＝KtΦIa=TL ≈0,所以Ia≈0,此时,E相当大,UN几乎和E平衡;当TL=TN启动时：n＝0,E＝0,根据UN=E+IaRa知,UN全加在电阻Ra上,产生很大的Ia10~20IN,但因为Φ≈0,所以T＝KtΦIa并不大,因为TL= TN,所以系统无法启动;当电动机运行在额定转速下,T＝KtΦNIaN = TL＝TN,n ＝nN,此时断开励磁, Φ≈0,虽然仍有n＝nN,但E ≈0,根据UN=E+IaRa知,UN全加在电阻Ra上,产生很大的Ia,但因为Φ≈0,所以T＝KtΦIa并不大,因为TL= TN,所以T ＜TL,系统逐渐减速到停车3、直流电动机常用的调速方法有电枢电路电路串电阻、改变电压、改变磁通;5、三相笼型异步电动机的启动方法有直接启动和降压启动 ;6、生产机械对电动机调速系统提出的主要静态技术指标有静差度、调速范围、调速平滑性 ;7、同步电机最突出的优点是能改变功率因数 ;8、晶闸管的导通条件是 A-K与A-G之间是正电压 ,晶闸管由导通转变为阻断的条件是阳极电流小于维持电流;10、电磁转差离合器调速系统是通过电磁转差离合器来实现调速的;11、交流电机恒转矩变频调速要满足的条件是 ;12、直流他励电机的制动状态分为三种形式,即反馈制动 ,反接制动 ,能耗制动1、简述机电传动系统稳定运行的条件;2、简述交流异步电动机与直流电动机的区别3、一般同步电动机为什么要采取异步启动法2、试分别说明下图中几种情况下系统的运行状态是加速减速还是匀速图中箭头方向为转矩的实际作用方向3、有一台四极三相异步电动机,电源电压频率为50Hz,满载时电动机的转差率为：0.02求：①电动机的同步转速；②电动机的转子转速；③电动机的转子电流频率;5、线绕式异步电动机采用转子串电阻启动时,所串电阻愈大,启动转矩A、愈大B、愈小C、不变D、不一定3、在传动系统中和运动方向相同的转矩称为______拖动转矩__________,和运动方向相反的转矩称为______制动转矩____________;7、控制系统按组成原理分为 、 ;12、交流变频调速系统中电压型变频调速系统在整流和逆变之间接入____电容_____进行滤波,电流型变频调速系统在整流和逆变之间接入___电感___限制电流1、 交流伺服电机与普通电机相比,有那些特点调速范围广,转子惯性小,能快速启动、停转;过载能力强,可靠性好;1直流电动机常用的启动方法有降压启动电枢电路内接外加电阻启动;2直流电动机常用的调速方法有电枢电路外接电阻Rad 改变电动机电枢电压U 改变电动机主磁通;3 三相鼠龙式异步电动机的启动方法有直接启动定子串电阻或降压器降压启动Y-△降压启动自耦变压器降压启动软启动;4三相鼠龙式异步电动机的调速方法有改变极对数调速改变转差率调速变频调速一、填空题：1.直流电动机常用的调速方法有 、 和 ;2.三相笼式异步电动机的启动方法有 和 ;3.电气控制系统中常设的保护环节有短路保护、弱励磁保护、 、 和 ;4.三相鼠笼式异步电动机常用的调速方法有 和 ;5.他励直流电动机的三种调速方法中,调速时机械特性变软的是 ;调速时机械特性不变的是 调速;6.晶闸管的几个主要参数是 、 、额定通态平均电流T I 和维持电流H I ;7.直流调速系统中,电流截止负反馈环节的作用是 ;8.三相鼠笼式异步电动机的降压启动方法有 、 和自耦变压器启动;9.生产机械对电动机调速系统提出的主要静态技术指标有 、 和平滑性;10.晶闸管可控整流电路的负载常有电阻性、 和 ;11.三相绕线式异步电动机常用 进行启动和调速,也可以用 进行启动;12.三相鼠笼式异步电动机的电气停转方法有和 ;13.在直流电动机的双闭环无静差调速系统中,转速环的作用主要是;电流环的作用主要是 ;14.直流他励电动机可采用启动或降压启动,目的都是为了 ;15.为了改变三相交流异步电动机的旋转方向,只要即可;16.无静差闭环调速系统,PI调节器中积分环节的作用是 ;17.交流电动机变频调速的特点有 ,在恒转矩的变频调速系统中,常保持为定值;18.就一台直流电动机开环、有静差闭环、无静差闭环调速系统三者的静特性而言,机械特性最硬的是 ,最软的是 ;19.带电阻性负载的单相半波可控整流电路中,控制角α的移相范围是,控制角α和导通角β的关系式是 ;20.交流异步电动机采用调压调速时,采用转速负反馈闭环系统,可以 ;21.电动机的短路保护和长期保护不同,前者是 ,后者是 ;二、单项选择题：1.电源线电压为380V,三相笼型异步电动机定子每相绕组的额定电压为380V,能否采用星形——三角形启动A.不能B.能2.直流电器的线圈能否串联使用A.不能B.能3.直流电动机调速系统,若想采用恒转矩调速,则可改变K B.Φ C.UA.e4.三相异步电动机正在运行时,转子突然被卡住,这时电动机的电流会A.增大B.减少C.等于零5.试说明下图情况下,系统的运行状态是A.加速B.减速C.匀速6.交流电器的线圈能否接入与其额定电压相等的直流电源使用A.不能B.能7.直流电动机调速系统,若想采用恒功率调速,则可改变A.e KB.C.U8.三相异步电动机在相同电源电压下,空载启动比满载启动的启动转矩A.大B.小C.相同9.三相异步电动机带动一定负载运行时,若电源电压降低了,这时电动机的转矩会A.增大B.减少C.不变10.三相异步电动机中断了一根电源线后,能否启动A.能B.不能11.交流电器的线圈能否串联使用A.不能B.能12.电源线电压为380V,三相笼型异步电动机定子每相绕组的额定电压为380V,能否采用星形——三角形启动A.不能B.能13.三相异步电动机在运行中断了一根电源线下,则电动机的转速A.增大B.减少C.停转14.下图中,1、2分别为电动机和负载的机械特性,系统是否具有运行的稳定平衡点A.有B.没有M L15.直流电器的线圈能否接入与其额定电压相等的交流电源使用A.不能B.能16.一台直流他励电动机在稳定运行时,如果负载转矩L T ＝常数,外加电压和电枢电路中的电阻不变,问：减弱励磁使转速上升到新的稳定值后,电枢反电势会A.增大B.减少C.不变17.三相异步电动机带一定负载运行时,若电源电压降低了,则电动机的转速A.增大B.减少C.不变18.交流变频调速系统中采用的逆变器属于A.无源逆变B.有源逆变19.直流电机的有源逆变电路,在逆变状态下时,电机工作于A.电动状态B.发电状态20.一台他励直流电动机拖动恒转矩负载,当电枢电压或电枢附加电阻改变时,能否改变其稳定运行状态下电枢电流的大小A.能B.不能21.有源逆变电路,主要用于A.直流电动机的可逆调速B.交流电动机的变频调速22.相对于开环系统,闭环调速可使系统的机械特性变硬,调速范围A.扩大B.减小C.不变23.绕线式异步电动机采用串电阻启动时,可A.增大启动转矩,同时降低启动电流B.通过增大启动电流以增大启动转矩24.他励直流电动机的三种调速方法中;在额定转速以上采用A.调压调速B.调磁调速C. 串电阻调速25.三相异步电动机运行中断了一根电源线下,能否继续转动A.能B.不能三、问答题：1.定性绘制线绕式异步电动机转子电路串电阻时的人为机械特性曲线,并说明线绕式异步电动机转子电路串电阻启动时的特点;2.直流他励电动机启动时,若在加上励磁电流之前就把电枢电压加上,这时会产生什么后果试从N L L T T T ==和0两种情况加以说明3.三相交流异步电动机为什么不运行在Tmax 或接近Tmax 的情况下四、计算题：已知一台他励直流电动机的技术数据为：P N =22KW,U N =220V,I N =115A,n N =1500r/min,电枢电路固有电阻Ra=0.1Ω,电动机拖动恒转矩负载;1计算其固有机械特性并绘出该曲线；2要求得到900r/min 的运行速度,采用降压调速的方式,电枢电压应降至多少伏5、三相异步电动机Y-∆降压起动时,其起动转矩是全压起动转矩的 A 倍;A 、31B 、31 C 、21 D 、不能确定 11、三相异步电动机的气隙圆周上形成的磁场为 直流电动机气隙磁场为 ,单绕组异步电动机内部气隙磁场为 . CA 、恒定磁场、脉振磁场、旋转磁场；B 、旋转磁场、恒定磁场、旋转磁场；C 、旋转磁场、恒定磁场、脉振磁场；1．异步电动机旋转磁场的转向与__A_ _有关;A.电源相序B.转子转速C.电源频率2．当电源电压恒定时,异步电动机在满载和轻载下的起动转矩是____A____;A.完全相同的B.完全不同的C.基本相同的3．当三相异步电动机的机械负载增加时,如定子端电压不变,其旋转磁场速度_A__;A. 不变B.减少C. 增加4．当三相异步电动机的机械负载增加时,如定子端电压不变,其转子的转速_A___;A. 减少B. 增加C.不变5．当三相异步电动机的机械负载增加时,如定子端电压不变,其定子电流___A___;A.增加B.减少C.不变6．当三相异步电动机的机械负载增加时,如定子端电压不变,其输入功率__A____;A.增加B.减少C.不变7．鼠笼式异步电动机空载运行与满载运行相比,其电动机的电流应___C___;A. 小B. 大C.相同8．鼠笼式异步电动机空载起动与满载起动相比：起动转矩__A____;A. 不变B.小C.大9．三相异步电动机形成旋转磁场的条件是__C_____;A. 在三相对称绕组中通以三相对称的正弦交流电流B.在三相对称绕组中通以三个相等的电流C. 在三相绕组中通以任意的三相电流10．降低电源电压后,三相异步电动机的起动转矩将___A_____;A.减小B.不变C.增大11．降低电源电压后,三相异步电动机的起动电流将___A_____;A.减小B.不变C.增大12.三相异步电动机在稳定运转情况下,电磁转矩与转差率的关系为___A____;A. 转差率增大,转矩增大B. 转矩与转差率平方成正比C. 转矩与转差率无关D.转差率减小,转矩增大13．某三相异步电动机的额定转速为735r/min , 相对应的转差率为___A____;A. 0.02B. 0.265C. 0.51D.0.18314．异步电动机起动电流大的原因是_____A__;A. 与旋转磁场相对速度太大B.电压太高C.负载转矩过大15．三相异步电动机采用Ｙ－△起动时,其起动转矩STST T T 为_____A_____; A.1/3 B.1/2 C. 3 D. 216．三相异步电动机在一定的负载转矩下运行,若电源电压降低,定子电流将__A___;A.增大B.降低C.不变17．三相异步电动机在一定的负载转矩下运行,若电源电压降低,电动机的转速将_A_____;A. 降低B. 增大C.不变18．从降低起动电流来考虑,三相异步电动机可以采用降压起动,但起动转矩将____A___,因而只适用空载或轻载起动的场合;A.降低B.升高C.不变19．从降低起动电流来考虑,三相异步电动机可以采用降压起动,但起动转矩将降低,因而只适用_____A__或轻载起动的场合;A. 空载B.轻载C. 重载21．有两台三相异步电动机,它们的额定功率相同,但额定转速不同,则__A _;A.额定转速小的那台电动机,其额定转矩大B.额定转速大的那台电动机,其额定转矩大C.两台电机的额定转矩相同;22．一台三相异步电动机的负载转矩恒定不变,若电源电压下降,则在新的稳定运转情况下,电动机定子绕组中电流Ｉ1 将 __A___;A 增大 B. 不变 C.下降23．工频条件下,三相异步电动机的额定转速为1420 转/分,则电动机的磁对数为A ;A.2B. 1C.3D.424．一台磁极对数为3 的三相异步电动机,其转差率为3%,则此时的转速为A ;A. 970B. 1455C. 291025.异步电动机的转动方向与__ A__有关;A. 电源相序B.转子转速C.负载转矩D.电源频率26.低压电动机绕组相间及对地的绝缘电阻,用500V 绝缘电阻表摇测,应不低于 ;A. 0.5MΩB. 0.38MΩC. 1MΩD.10MΩ27.鼠笼式异步电动机空载起动与满载起动相比：起动电流___A___;A. 不变B.小 C 大. D.无法确定28.鼠笼式异步电动机空载起动与满载起动相比：起动转矩__A____;A. 不变B.小C. 大D.无法确定29. 鼠笼式异步电动机空载运行与满载运行相比：最大转矩_A_____;A. 不变B.小C. 大D.无法确定30.降低电源电压后,三相异步电动机的起动电流将____A____;A.降低B.不变C.提高D.无法确定31.降低电源电压后,三相异步电动机的起动转矩将___A_____;A.降低B.不变C.提高D.无法确定32.三相异步电动机起动转矩不大的主要原因是 A;A. 起动时功率因数低B.起动时电流不大C.起动时磁通少D. 起动时电压低33.一台三相异步电动机,其铭牌上标明额定电压为220/380V,其接法应是 A;A. △/ΥB. Υ/△C.△/△D.Υ/Υ34.三相异步电动机的额定功率是指电动机A ;A. 输出的机械功率B.输入的有功功率C.产生的电_磁功率D. 输入的视在功率_二、选择题1．异步电动机旋转磁场的转向与___ _有关;AA. 电源相序B.转子转速C.电源频率2．当电源电压恒定时,异步电动机在满载和轻载下的起动转矩是________;AA.完全相同的B.完全不同的C.基本相同的3．当三相异步电动机的机械负载增加时,如定子端电压不变,其旋转磁场速度______;AA. 不变B.减少C. 增加4．当三相异步电动机的机械负载增加时,如定子端电压不变,其转子的转速______;AA. 减少B. 增加C.不变5．当三相异步电动机的机械负载增加时,如定子端电压不变,其定子电流______;AA.增加B.减少C.不变6．当三相异步电动机的机械负载增加时,如定子端电压不变,其输入功率______;AA.增加B.减少C.不变7．鼠笼式异步电动机空载起动与满载起动相比,起动电流______;AA. 小B. 大C.不变8．鼠笼式异步电动机空载起动与满载起动相比：起动转矩______;AA. 不变B.小C. 大9．三相异步电动机形成旋转磁场的条件是_______;CA. 在三相对称绕组中通以三相对称的正弦交流电流B.在三相对称绕组中通以三个相等的电流C. 在三相绕组中通以任意的三相电流10．降低电源电压后,三相异步电动机的起动转矩将________;AA.减小B.不变C.增大11．降低电源电压后,三相异步电动机的起动电流将________;AA.减小B.不变C.增大12.三相异步电动机在稳定运转情况下,电磁转矩与转差率的关系为_______;AA. 转差率减小,转矩增大B. 转矩与转差率平方成正比C. 转差率增大,转矩增大D. 转矩与转差率无关13．某三相异步电动机的额定转速为735r/min, 相对应的转差率为_______;AA. 0.02B. 0.265C. 0.51D.0.18314．异步电动机起动电流大的原因是_______;AA. 与旋转磁场相对速度太大；B. 电压太高；C.负载转矩过大；15．三相异步电动机采用Ｙ－△起动时,其起动转矩STST T T 为__________;A A.1/3 B.1/2 C. 3 D. 216．三相异步电动机在一定的负载转矩下运行,若电源电压降低,定子电流将_____;AA.增大B.降低C.不变17．三相异步电动机在一定的负载转矩下运行,若电源电压降低,电动机的转速将______;AA. 降低B. 增大C.不变18．从降低起动电流来考虑,三相异步电动机可以采用降压起动,但起动转矩将_______,因而只适用空载或轻载起动的场合;AA.降低B.升高C.不变19．从降低起动电流来考虑,三相异步电动机可以采用降压起动,但起动转矩将降低,因而只适用_______或轻载起动的场合;AA.空载B.轻载C.重载20．从降低起动电流来考虑,三相异步电动机可以采用降压起动,但起动转矩将降低,因而只适用空载或_______起动的场合;AA. 轻载B. 空载C.重载21．有两台三相异步电动机,它们的额定功率相同,但额定转速不同,则__ _;AA. 额定转速小的那台电机,其额定转矩大B.额定转速大的那台电机,其额定转矩大C.两台电机的额定转矩相同;22．一台三相异步电动机的负载转矩恒定不变,若电源电压下降,则在新的稳定运转情况下,电动机定子绕组中电流Ｉ1将 _____;AA 增大 B. 不变 C.下降23．工频条件下,三相异步电动机的额定转速为1420转/分,则电动机的磁对数为 ;AA.2B. 1C. 3D.424．一台磁极对数为3的三相异步电动机,其转差率为3%,则此时的转速为 ;AA. 970B. 1455C. 291025.异步电动机的转动方向与__ __有关; AA. 电源相序B.转子转速C.负载转矩D. 电源频率26.低压电动机绕组相间及对地的绝缘电阻,用500V绝缘电阻表摇测,应不低于; AA. 0.5MΩB. 0.38MΩC. 1MΩD.10MΩ27.鼠笼式异步电动机空载起动与满载起动相比：起动电流______; AA. 不变B.小C. 大D.无法确定28.鼠笼式异步电动机空载起动与满载起动相比：起动转矩______; AA. 不变B.小C. 大D.无法确定29.异步电动机起动电流大的原因是_______; AA. 与旋转磁场相对速度太大B. 电压太高C.负载转矩过大D.无法确定30.三相异步电动机起动转矩不大的主要原因是;AA. 起动时功率因数低B.起动时电流不大C.起动时磁通少D. 起动时电压低31.降低电源电压后,三相异步电动机的起动转矩将________; AA.降低B.不变C.提高D.无法确定32.降低电源电压后,三相异步电动机的起动电流将________; AA.降低B.不变C.提高D.无法确定33.一台三相异步电动机,其铭牌上标明额定电压为220/380V,其接法应是;AA.△/ΥB.Υ/△C.△/△ D.Υ/Υ34.三相异步电动机的额定功率是指 ;AA. 输出的机械功率B.输入的有功功率C.产生的电磁功率D.输入的视在功率三、计算题1．在额定工作情况下的三相异步电动机Y180L-6型,其转速为960转/分,频率为50赫兹,问电机的同步转速是多少有几对磁极对数转差率是多少解：∵ n N=960r/min ∴n1=1000r/minp=3 04.01000960100011=-=-=n n n s N 2．一台两极三相异步电动机,额定功率１０ＫＷ,额定转速为ｎN ＝2940转／分,额定频率ｆ1＝５０Ｈｚ,求：额定转差率ＳN ,轴上的额定转矩ＴN ;解: s N =ｎ1-ｎN /ｎ1=3000-2940/3000=0.02ＴN ＝9550ＰN ／ｎN ＝9550×10/2940=32.48牛·米3．一台三相异步电动机,电源频率ｆ1= 50Hz,额定转差率ＳN ＝２％;求：当极对数Ｐ＝３时电动机的同步转速ｎ1及额定转速ｎN ;解: 因：ｎ1=60ｆ1=/ｐ 所以Ｐ＝3时, ｎ1=60×50/3=1000 r/min则ｎN =ｎ11-ｓN =980r/min4．极数为８的三相异步电动机,电源频率ｆ1＝50Ｈｚ,额定转差率ＳN ＝0.04,ＰN ＝10KW,求：额定转速和额定电磁转矩;解: ｎ1=60ｆ1=/ｐ= 300/4=750转/分 ∴ｎN =ｎ11-ｓN =720转/分ＴN ＝9550ＰN ／ｎN ＝132.6 Ｎ.ｍ5．有一台三相异步电动机,其铭牌数据如下:型号 Ｙ180Ｌ－6,50Ｈz,15ＫＷ,380Ｖ,31.4Ａ,970r/min,cos φ＝0.88,当电源线电压为380Ｖ时,问：1电动机满载运行时的转差率；2电动机的额定转矩；3电动机满载运行时的输入电功率；4电动机满载运行时的效率;解: 1 s N =ｎ1-ｎN /ｎ1ｎ1＝1000r/min ∴Ｓ＝0.03 2 电动机额定转矩ＴN ＝9550ＰN /ｎN ＝147.66 牛·米3 ∵ＰN＝１５ＫＷＰ1＝3ＵLＩL cosφ＝18.2ＫＷ4 电机效率为η＝ＰN/Ｐ1＝82.8％6．一台异步电动机的技术数据为：ＰN=2.2ＫＷ,ｎN＝1430r／min,ηN=0.82,cosφ＝0.83,ＵN为220／380伏;求Ｙ形和△形接法时的额定电流ＩN;解: Ｐ1=ＰN/η= 2.2/0.82 = 2.68 KWＹ连接时：ＩN＝Ｐ1／3ＵL cosφ＝2.68×10/3×380×0.83=4.91A△连接时：ＩN＝Ｐ1／3ＵL cosφ＝2.68×10/3×220×0.83=8.5A7．某异步电动机,其额定功率为55ＫＷ,额定电压380Ｖ、额定电流101Ａ,功率因数0.9;试求该电机的效率;解: Ｐ1＝3ＵLＩL cosφ=3×380×101×0.9=59.8KW效率η=ＰN／Ｐ1= 55/59.8 = 0.92 8．有一台四极异步电动机的额定输出功率为28ＫＷ,额定转速为1370转/分,过载系数λ＝2.0,试求异步电动机的：①额定转矩②最大转矩③额定转差率解: ⑴ＴN＝9550×28／1370＝195.2牛·米⑵Ｔmax＝λＴN＝2×195.2＝390.4牛·米⑶ s N=ｎ1-ｎN/ｎ1＝1500－1370＝0.0879．已知一台三相异步电动机的技术数据如下：额定功率4.5ＫＷ,额定转速950r/min,ｆ1=50Hz,试求：①极对数ｐ；②额定转差率ＳN；③额定转矩ＴN；解：⑴由已知ｎN950r/min与之接近的同步转速ｎ1＝1000r/min。
交流调速部分-复习及习题解答
二、交流调速系统问题2-1：交流调速技术引起人们广泛重视的原因是什么?交流电动机优点，20世纪30年代，交流调速系统存在问题，70年代电子技术发展，高性能交流调速技术的不断涌现：矢量变换控制、直接转矩控制、无速度传感器控制系统、数字化技术等，非线性解耦控制、人工神经网络自适应控制、模糊控制等新的控制策略不断推进。
问题2-2：简述异步电机的工作原理。
三相异步电动机的定子通入对称三相电流产生旋转磁场 → 与静止的转子有相对运动 → 产生感应电动势 →转子导体有感应电流 → 转子导体带电导体在磁场中受电磁力的作用 → 两边同时受到电磁力的作用，产生电磁力矩 →转子转动 → 带动生产机械运动。
问题2-3：设异步电动机运行时，定子电流的须率为f 1，试问此时定子磁势F1、转子磁势F2是多少？请画出异步动电机的等效电路，并按频率折算(折算前后磁动势不变)和绕组折算(折算前后电机内部的电磁性能和功率不变)对相关参数进行折算，最后得出T 形效电路。
问题2-4：请写出异步电动机的电磁关系。
定子输入功率： P 1= P m + P cu1+ P fe定子铜耗：P cu1=3I 12R 1定子铁耗： P Fe = P Fe1=3I 12R 1转子铜耗：P cu2=3I’22R’2电磁功率： P m = P out + P cu2机械损耗：P s 附加损耗： P’f轴上输出功率： P out = P 2 + P s + P’f输出功率： P 2问题2-5：常用的异步电动机调速有哪些？哪些属于转差功率消耗型？哪些属于转差功率不变型？哪些属于转差功率回馈型？① 异步电动机调速方法有：降电压调速、绕线式异步电机转子串电阻调速、串级调速、变极调速、变频调速等。
② 降电压调速、绕线式异步电机转子串电阻调速属于转差功率消耗型③ 串级调速属于转差功率回馈型④ 变极调速、变频调速属于转差功率不变型。
问题2-6：变极调速方法对笼型与绕线式电动机是否都适用，为什么?变极调速只适合于本身具备改变极对数的笼型电动机（双速电动机、三速和四速电动机），它们可以通过改变极对数是用改变定子绕组的接线方式来完成调速，绕线式电动机一般采用转子传电阻或串级调速。
电机控制与调速技术项目训练教-项目教程思考与练习参考答案
项目教程 思考与练习 参考答案项目一任务一1、什么是励磁方式？直流电动机的励磁方式有哪些？答：通俗地讲，励磁应该是产生磁场的意思，根据电磁感应原理使发电机转子形成旋转磁场的过程称为励磁。
励磁线圈是产生磁场的线圈,励磁方式是产生磁场的方式。
直流电动机励磁方式有他励、并励、串励、复励四种。
2、直流电动机主要由哪几部分组成？答：直流电动机主要由磁极、电枢、换向器三部分组成。
3、什么是直流电动机的平衡方程？答：直流电动机电枢的电压平衡方程式为： U=E+IaRa 式中：U －电枢外加电源电压； Ra ，Ia －电枢绕组的电阻和电流。
任务二1、一台他励直流电动机的额定数据：17N P KW = ，220N U V = ，68.6N I A = ，1500/min N n r = ，0.225a R =Ω 。
负载转矩为额定值不变，求：电压降至151.4V 时人为机械特性方程及电动机转速。
解：由T=KT •Φ•Ia 可知，在保持负载转矩和励磁电流不变的条件下，电流也保持不变。
电压降低后的转速n ′对原来的转速n 之比n ′/n=(E ′/KE •Φ)/(E/KE •Φ)=E ′/E=(U-Ia•Ra)/（U-Ia•Ra)=(151.4-68.6×0.225)/(220-68.6×0.225)=135.965/204.565≈0.665即在保持负载转矩不变的条件下，转速降低到原来的66.5%。
2、电枢电压调速的优缺点是什么？答：电枢电压调速方法有下列优点：机械特性较硬，并且电压降低后硬度不变，稳定性较好；调速幅度大；可均匀调节电枢电压；得到平滑的无级调速。
这种调速方法的缺点：调压需用专门的设备，投资较高。
3、电枢电压调速需要的调速装置有哪些？答：电枢电压调速一般采用可控硅整流电源。
近年来由于采用了可控硅整流电源对电动机进行调压和调速，使这种方法得到了广泛应用。
印刷设备中直流电动机的调速多采用这种方法。
2022学年9月《电机驱动与调速》复习题
2022学年9月《电机驱动与调速》复习题一、单选题（）1、可以使系统在无静差的情况下保持恒速运行,实现无静差调速的是A、比例控制B、积分控制C、微分控制D、比例微分控制正确答案：B2、【单选题】SVPWM控制方式与一般的SPWM相比较,输出电压最多可提高()。
A、8%B、14.1%C、17.3%D、15%正确答案：D3、数字PI调节器考虑限幅时,需要同时设置积分限幅和输出限幅的是( )式数字PI调节。
A、增量B、饱和C、位置D、绝对答案：C4、【单选题】数字PI调节器考虑限幅时,需要同时设置积分限幅和输出限幅的是( )式数字PI调节。
A、增量B、饱和C、位置D、绝对正确答案：C5、相对于模拟控制系统,微机数字控制系统最大的特点是( )。
A、系统易于稳定B、物理概念清晰的特点C、调节器易于实现D、离散化特点答案：D6、调速系统在调试过程中,保护环节的动作电流应调节成。
A、熔断器额定电流大于过电流继电器动作电流大于堵转电流B、堵转电流大于过电流继电器电流大于熔断器额定电流C、堵转电流等于熔断器额定电流正确答案：A7、【单选题】转速、电流双闭环直流调速系统起动过程包括了三个特点,但是不包括( )。
A、准时间最优控制B、最大允许电流起动C、饱和非线性控制D、转速有超调正确答案：B8、【单选题】可逆调速系统中的静态环流包括直流( )环流和瞬时( )环流。
A、脉动、平均B、脉动、脉动C、平均、脉动D、平均、平均正确答案：C9、常用的数字滤波方法不包括( )。
A、算术平均值滤波B、中值滤波C、中值平均滤波D、几何平均值滤波正确答案：D10、【单选题】若被控对象为三个惯性环节的系统,欲将其校正成本课程选用的典型I型系统,需要引入( )调节器。
如果三个惯性环节中有两个惯性环节的时间常数很小,则可以通过大惯性环节的简化处理,采用( )调节器将其校正为典型II型系统。
A、PI、PIDB、PID、PIDC、PI、PID、PID、PI正确答案：B11、【单选题】直流电力拖动控制系统和交流电力拖动控制系统比较,( )流电力拖动控制系统的数学模型简单;( )流电力拖动控制系统调节器的设计简单。
国家开放大学 电气传动与调速系统章节测试参考答案
《电气传动与调速系统》章节测试参考答案第一章电气传动的动力学基础1-1 电气传动系统的运动方程、多轴系统和机械特性一、单选题1.电气传动系统中，除了电源和生产机械外，还有（）A. 发动机、传动机构和控制设备B. 电动机、传动机构和控制设备C. 电动机、传动机构和显示设备D. 电动机、传动机构和显示设备2.动态转矩时，系统处于（）A. 加速运动的过渡状态B. 恒转速稳定状态C. 静止状态D. 减速运动的过渡状态3.电动机为发电状态时，传送到电机的功率（）工作机构轴上的功率A. 小于B. 等于C. 均有可能D. 大于4.在电动机转子、工作机构和传动机构中，飞轮矩所占比重最大的是（）A. 均有可能B. 传动机构C. 工作机构D. 电动机转子5.对于反抗性恒转矩负载，n为正方向时TL为正值，n为负方向时TL也为负值，所以反抗性恒转矩负载特性曲线应在（）内A. 第二和第四象限B. 第二和第三象限C. 第一和第二象限D. 第一和第三象限6.图示机械特性曲线中，（C）是恒功率负载特性。
A. B.C. D.二、判断题7.由电气传动系统作旋转运动时的运动方程可知，T与TL都是有方向的变量，电磁转矩T的正方向与n相同，负载转矩TL的正方向与n相反。
（√）8.将多轴系统折算为一个等效的单轴系统后，折算前后系统传递的功率及系统所存储的动能不变。
（√）9.电动机带动工作机构旋转时，传动损耗由工作机构负担。
（×）10.下放重物时，重物在重力作用下拉着整个系统反向运动，电动机的电磁转矩是制动转矩，传动机构的损耗由电动机承担。
（×）11.起重机的重物升降运动中，重物不论是做提升还是下放运动，重物的重力所产生的负载转矩的方向总是不变的。
（√）12.泵类负载的生产机械中，介质对机器叶片的阻力与转速成正比关系。
（×）1-2 电气传动系统稳定运行条件一、单选题1.电气传动系统稳定运行的必要条件是，电动机的机械特性曲线与负载的机械特性曲线（）A. 要经过原点B. 一定要有交点C. 要在第一象限D. 一定不能有交点2.恒转矩负载稳定运行的充分条件为（）。
电机与调速题答案
电机与调速课程复习、练习题一、填空题1、他励直流电动机的固有机械特性是指在 U=UN 、Φ=ΦN 、电枢回路不串电阻的条件下;转速n 和电磁转矩Tem 的关系..2、直流电动机调速多采用两种方式结合的方法;即额定转速以下调速采用恒转矩调速方法;而额定转速以上调速采用恒功率调速方法;同时要兼顾到电动机运动部件的机械强度和换向条件和电压等级..3、为了使直流电机正、负电刷间的感应电动势最大;只考虑励磁磁场时;电刷应放置在几何中性线上..4、自励式直流电动机按励磁方式分为并励式；串励式；复励式这几类..5、直流电动机拖动恒转矩负载进行调速时;应采用恒转矩速方法；拖动恒功率负载进行调速时;应采用恒功率调速方法..6、已知直流电动机的额定数据为：PN=160KW;UN= 220V; nN =850r/min;ηN=90﹪则电动机的输入功率 P1= 178KW ;额定电流IN= 808A ..7、可用下列关系来判断直流电机的运行状态：当Ea<U时为电动机状态;此状态下;电机的电磁转矩方向与电枢旋转方向相同；而当Ea>U时为发电机状态;此状态下;电机的电磁转矩方向与电枢旋转方向相反..8、一台直流发电机额定数据为：额定功率PN=10KW;额定电压UN=230V;额定转速nN=2850r/min;额定效率ηN=85%;它的额定电流是 43.48A 及额定负载使得输入功率是11.76KW ..9、三相异步电动机根据转子结构不同;可分为笼型转子异步电动机和绕线型转子异步电动机两类..10、根据转差率s的数值范围;可以判断三相异步电动机的运行状态;当s在 0～1 范围内;三相异步电动机运行于电动机状态;此时电磁转矩性质为驱动转矩 ;定子电动势性质为反电动势；s在—∞～0 范围内运行于发电状态;此时电磁转矩性质为制动转矩;定子电动势性质为电源电动势..11、一台4极的三相异步电动机接入频率为50赫兹的三相对称电源;其s=0.05;它的同步转速1500r/min;额定转速1425r/min..12、三相异步电动机的额定数据如下： PN=4KW ;UN=380V;定子额定功率因数COSΦN=0.77;额定效率ηN=0.84; nN=960r/min;则额定电流IN= 9.40 A ..13、一台三相异步电动机带恒转矩负载运行;若电源电压下降;则电动机的转速下降;定子电流增大;最大转矩减小;临界转差率不变..;近似属14、变频调速的异步电动机;在基频以上调速时;应使U1等于U1N于弱磁调速方式..15、三相异步电动机的调速方法为变磁极对数调速、变频调速、变转差率调速..16、三相异步电动机额定情况运行时;转子绕组感应电动势的频率在0.5～3Hz之间..17、同步调相机又称为同步补偿机..实际上就是一台空载运行的同步电动机;通常工作于过励状态..18、同步电机无论作为发电机还是作为电动机运行;其转速与频率之间将保持严格不变的关系..19、同步电机按运行方式分类可分为同步发电机、同步电动机和同步调相机三类..20、旋转磁极式同步电机;按磁极的形状可分为隐极式和凸极式两种;汽轮发电机由于转速高;机械强度要求高;故一般采用隐极式；而水轮发电机及其他类型的同步发电机和同步电动机一般采用凸极式..超前ù；作电动机运行时;21、当同步电机作发电机运行时;在相位上;èè滞后ù ..二、判断题1、一台并励直流电动机;若改变电源极性;则电机转向也改变.. ×2、为了改善直流电机的换向;换向极绕组必须与电枢绕组并联.. ×3、串励直流电动机在空载或轻载时转速会很高;所以不允许在空载或轻载下运行.. √4、一台直流发电机;若把电枢固定不动;电刷与磁极同时旋转;则在电刷两端仍能得到直流电压√5、直流电动机的人为机械特性都比固有机械特性软.. ×6、他励直流电动机降压或串电阻调速时;最大静差率数值越大;调速范围也越大;但转速的稳定性也越差.. √7、直流电动机回馈制动时;电动机处于发电状态.. √8、一台并励直流电动机;若改变电源极性;则电机的转向也改变..×9、直流电动机的电磁转矩是驱动性质的;大的电磁转矩对应的转速就高..×10、通常三相鼠笼异步电动机定子绕组和转子绕组的相数不相等;而三相绕线异步电动机定子绕组和转子绕组的相数相等.. √11、不管异步电动机转子旋转还是静止;定子、转子磁动势都是相对静止的.. √12、改变三相交变电流的相序;可以改变三相旋转磁动势的转向.. √13、三相异步电动机其定子绕组和转子绕组的相数必须相等.. ×14、当三相异步电动机转子不动时;转子绕组中电流的频率与定子电流的频率相同.. √15、三相绕线转子异步电动机转子回路串入电阻可以增大起动转矩;串入电阻值越大;起动转矩也越大.. ×16、额定运行时定子绕组为Y联结的三相异步电动机;不能采用Y-△起动..√17、电动机尚未起动就发生一相断路;则起动时电动机不能运转;若不立即切断电源;绕组很快就会烧毁.. √18、三相异步电动机的起动转矩与定子电压的平方成正比;与转子回路的电阻无关.. √19、异步电动机如果轻载欠载运行;则效率低;不经济;造成“大马拉小车”;但功率因数高;对电网运行有利.. ×20、三相鼠笼异步电动机Y型起动时线起动电流是△形起动电流的1/3..√21、三相交流异步电动机在缺相运行状态下;会低速甚至堵转;定子电流很大.. √22、三相异步电动机的变极调速只能用在笼型转子电动机上.. √23、由于旋转磁极的结构不同;汽轮发电机看上去细、长;而水轮发电机短、粗像磨盘.. √24、采用同步电动机拖动机械负载;可以改善电网的功率因数;可以从电网上吸收容性无功功率;同步电动机通常工作于过励状态.. √25、同步调相机相当于空载运行的同步电动机;所以能当同步电动机使用..×26、同步发电机与电网并联时;只要电压、频率相同;就可以合闸运行..×27、三相异步电动机的变频调速;在基频以上调速时磁通减小;转速升高;转矩不变..×28、三相异步电动机进行恒转矩变频调速时;为保证过载能力和主磁通不变;必须使U1与f1的比值保持不变;实现VVVF调速..√三、选择题1、一台直流发电机;若把电枢固定;而将电刷与磁极同时旋转;则在电刷两端产生AA.直流电压B.交流电压C.非正弦交流电压D.脉冲电压2、直流电动机的电枢反应将造成什么后果 CA. 仅减弱主磁通B. 仅增强主磁通C. 位移中性区并减弱主磁通D. 位移中性区并增强主磁通3、一台直流电动机额定数据为：额定功率PN=10Kw;额定电压UN=230V;额定转速nN=2850r/min;额定效率ηN=85%;它的额定电流及额定负载时输入功率是B ..4、当直流电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时;这时电动机处于 B ..A. 能耗制动状态B.反接制动状态C.回馈制动状态D.不能确定5、直流电动机采用降低电源电压的方法起动;其目的是BA.为了使起动过程平稳B.为了减小起动电流C.为了减小起动转矩D.为了减少起动时间6、一般的直流电动机不允许直接起动;要采取电枢串电阻或降低电压的方法来起动;为保证顺利起动;要将起动电流控制控制在什么范围内CA.=3IN B.≤1.1～1.2 C.≤1.5～2IND.=5～7IN7、他励直流电动机的人为机械特性与固有机械特性相比;n0和斜率均发生了变化;那么这条人为机械特性一定是D ..A.串电阻的人为机械特性B.降电压的人为机械特性C.升电压的人为机械特性D.弱磁的人为机械特性8、一台三相异步电动机;其铭牌上标明额定电压为220/380V;其接法应是B ..A. Y /ΔB. Δ/ YC. Δ/ΔD. Y/ Y9、若在两极三相对称绕组中通入iu =ImsinωtA;iv=Imsinωt－1200A;iw=Imsinωt＋1200A的三相电流;当ωt=2400时;其三相基波合成磁动势的幅值位于C ..A.u相绕组轴线上B.v相绕组轴线上C.w相绕组轴线上D.在三相绕组轴线之外的某一位置10、对于铭牌上标记有IP56的电动机;以下哪个结论是正确的 CA.该标记表示电动机的结构形式B.其中的5表示电动机的防水的程度C.其中的5表示电动机防异物保护的等级D.特征数值56表示线圈的温度极限11、一台三相异步电动机拖动额定转矩负载运行时;若电源电压下降10%;这时电动机的电磁转矩 B ..A. Tem=0.81TNB.Tem=TNC.Tem=0.9TND.不能确定12、在旋转中的三相异步电动机;如果一相断路;则会出现 D ..A. 电动机不能运转B. 电动机能运转;但转速升高C. 电动机能运转;但电流减小D.电流急剧升高;若不立即切断电源;则绕组过热烧毁13、异步电动机转子的转动方向;转速与旋转磁场的关系是C ..A. 两者方向相同;转速相等B. 两者方向相反;转速相等C. 两者方向相同;转子的转速略小于旋转磁场的转速D. 两者方向相反;转子的转速略小于旋转磁场的转速14、一台三相异步电动机;磁极对数为3;定子槽数为36;则极距为 C ..A. 18B. 9C. 6D. 315、三相异步电动机能耗制动是利用什么组合完成的 AA. 直流电源和转子回路电阻B. 交流电源和转子回路电阻C. 直流电源和定子回路电阻D. 交流电源和定子回路电阻16、三相异步电动机在运行中;把定子绕组两相反接;则转子的转速会D ..A. 升高B.下降一直到停转C.下降到某一稳定转速D. 下降至零后再反向旋转17、改变三相异步电动机的旋转磁场方向就可以使电动机 C ..A. 停速B. 减速C. 反转D. 降压启动18、目前变频器中常采用什么作为主开关器件 DA. SCRB. GTOC. BJTD. IGBT19、目前;在交流调速系统中;应用最多、最广泛;可以构成高动态性能的是 C ..A. 调压调速B. 串级调速C. 变频调速D. 变极调速20、同步发电机转速高;对转子材料要求是;既要具有良好的导磁性;又具有很高的机械强度;因此常用C制成..A.硅钢B.高碳钢C.铬、镍钼合金D.低碳钢21、三相同步电动机起动时;其转子部分必须D ..A.转子绕组短路B.转子绕组开路C.转子绕组中加入励磁D.在转子上安装阻尼线圈22、同步调相机可以改善电网或电力系统的功率因数;因此;它应该安装在A ..A.电网的受电端B.电网中任意一处C.容量大的电气设备附近D.供电网的末端四、简答题1、如何改变并励直流电动机的旋转方向并励它的电枢和是并联的;改变电源极性时;电枢的电流方向改变了;可是磁场的电流方向也改变了..所以旋转方向不变..方法有两种;一是改变电枢电流方向;二是改变磁场方向.2、何谓电枢反应电枢反应对气隙磁场有何影响电枢反应对称负载时;电枢磁动势对主极磁场基波产生的影响;这种现象称为电枢反应..影响电枢反应对直流电机的工作影响很大;使磁极半边的磁场加强；另半边的磁场减弱;负载越大;电枢反应引起的磁场畸变越强烈;其结果将破坏电枢绕组元件的正常换向;易引起火花;使电机工作条件恶化..同时电枢反应将使极靴尖处磁通密集;造成换向片间的最大电压过高;也易引起火花甚至造成电机环火..3、他励直流电动机正在运转时;突然励磁绕组断开;对电机有什么影响若在起动时;励磁绕组就断线了;又有什么影响4、为什么功率为几个千瓦的直流电动机不能直接起动;而同样容量的三相笼型异步电却可以直接起动5、三相异步电动机在额定负载下运行;如果电源电压低于其额定电压;则电动机的转速;主磁通及定、转子电流将如何变化6、三相鼠笼电动机和三相绕线异步电动机各有哪些调速方法7、对于三相绕线式异步电动机;如果电源电压一定;转子回路电阻适当增大;则起动转矩和最大转矩如何变化8、三相异步电动机在基频以下和基频以上变频调速时;应按什么规律控制定子电压为什么9、同步发电机与电网并网运行的条件是什么10、试简述功角的双重物理意义..五、计算题1、一台并励直流电动机的铭牌数据为：额定电压UN=220V;额定电枢电流IaN=75A;额定转速nN=1000r/min;电枢回路电阻Ra=0.26Ω;包括电刷接触电阻;励磁回路总电阻Rf=91Ω;额定负载时电枢铁损耗PFe=600W;机械损耗Pmec=1989W;求：1电动机在额定负载运行时的输出转矩；2额定效率..2、一台他励直流电动机;IN=207.5A;UN=220V; Ra=0.067Ω;试问：1直接起动时的起动电流是额定电流的多少倍 2如限制起动电流为1.5IN;电枢回路应串入多大的电阻3、一台PN=4.5KW;Y/Δ连结;380/220V、cosφN=0.8、ηN=80%、nN=1450r/min、的三相异步电动机;试求：1接成Y形连结及Δ形连接时的额定电流；2同步转速n1及定子极对数p；3带额定负载时的转差率sN..4、有一台4极异步电动机;PN=10Kw;UN=380V;f=50Hz;转子铜损耗Pcu2=314W;附加损耗Pad=102W;机械损耗Pmec=175W;转差率s=0.03;求电动机的电磁功率;额定转速和额定转矩..。
变频调速习题及答案
变频调速习题及答案课后辅导题一一、选择题1、正弦波脉冲宽度调制英文缩写就是( C )。
A:PWM B:PAM C:SPWM D:SPAM2、三相异步电动机的转速除了与电源频率、转差率有关,还与( B )有关系。
A:磁极数B:磁极对数C:磁感应强度D:磁场强度3、目前,在中小型变频器中普遍采用的电力电子器件就是( B )。
A:SCR B:GTO C:MOSFET D:IGBT4、IGBT属于( B )控制型元件。
A:电流B:电压C:电阻D:频率5、变频器种类很多,其中按滤波方式可分为电压型与( A )型。
A:电流B:电阻C:电感D:电容6、电力晶体管GTR属于( A )控制型元件。
A:电流B:电压C:电阻D:频率二简单综合题1、按照转子结构的不同,三相异步电动机分为哪两大类？从运行可靠性上瞧,上述哪一类电动机具有优越性？2、三相异步电动机的转速n与哪些因素有关？答:三相异步电动机的转速n与电源频率?1、磁极对数P、转差率s有关。
3、三相异步电动机有哪些调速方式？并比较其优缺点。
答:三相异步电动机有变极调速、变转差率调速与变频调速三种调速方式。
变极调速就是有级调速,调速的级数很少,只适用于特制的笼型异步电动机,这种电动机结构复杂,成本高。
变转差率调速时,随着s的增大,电动机的机械特性会变软,效率会降低。
变频调速具有调速范围宽,调速平滑性好,调速前后不改变机械特性硬度,调速的动态特性好等特点。
5、4、在三相异步电动机的机械特性曲线上,标出与下列转速对应的转矩:、、。
变频调速时,改变电源频率?的同时须控制电源电压U1,试说明其原因。
1下降,U1不变,则Φm上升。
因为Φm已设计在接近饱与处,Φ答:在变频调速时,若?1上升即进入磁化曲线的饱与区,引起工作电流大幅度增加,使电动机过热损坏;m若?上升,U1不变,则Φm下降,将使工作电流下降。
由于电流的下降,电动机的输1出转矩不足。
为了保持电动机的Φm不变,即电动机的转矩不变,在?1变化的同时,U1必须同时变化,使U1与?1的比值保持恒定,即U1/?1 =常数。
直流调速系统练习题答案
直流调速系统练习题一、选择题1. 直流调速系统中，下列哪种方法可以减小电机的启动电流？A. 串电阻启动B. 星角启动C. 自耦变压器启动D. 变频器启动A. 速度调节器B. 电流调节器C. 位置调节器D. 速度反馈环节A. 无刷直流电机B. 永磁同步电机C. 串励直流电机D. 并励直流电机4. 直流调速系统中，下列哪个参数与电机的转速无关？A. 电枢电流B. 电枢电压C.励磁电流D. 转子电阻二、填空题1. 直流调速系统主要由________、________、________和________四个部分组成。
2. 在直流调速系统中，速度环的反馈信号通常取自________。
3. 直流调速系统中，为了提高系统的动态性能，常采用________控制策略。
4. 直流调速系统的稳态精度主要取决于________的精度。
三、简答题1. 简述直流调速系统中速度闭环和电流闭环的作用。
2. 直流调速系统中的转速反馈环节有哪些类型？分别适用于哪些场合？3. 直流调速系统在启动过程中，为什么需要限制启动电流？4. 简述PWM（脉宽调制）在直流调速系统中的应用。
四、计算题1. 已知一台直流电动机的电枢电阻为0.5Ω，电枢电感为0.01H，励磁电流为2A，电枢电压为220V，求该电动机在额定负载下的转速。
2. 一台直流电动机的额定电压为220V，额定电流为10A，额定转速为1500r/min，求该电动机的额定输出功率。
3. 某直流调速系统采用PI调节器，速度环比例系数为Kp，积分时间常数为Ti，电流环比例系数为Kpi，积分时间常数为Tii。
若系统稳态误差要求小于0.01%，求Kp、Ti、Kpi和Tii的取值范围。
4. 已知一台直流电动机的额定电压为220V，额定电流为10A，额定转速为1500r/min，电枢电阻为1Ω，电枢电感为0.02H。
若采用转速反馈闭环控制，求转速反馈系数Kv的取值范围。
五、判断题1. 在直流调速系统中，电流环的作用是保证电机的快速响应，同时限制电机的最大电流。
电机试题A答案
姓名：班级：学号：装订线装订线电机拖动与调速技术考试试题（A）答案一.填空题：（共改善换向减小火花，换向极应安装在两主磁极之间的中心线上的位置上，换向极绕组和电枢绕组应串联连接。
1.直流电动机按励磁方式分为复励、他励、并励、串励四种励磁方式。
2.直流电动机拖动恒转矩负载进行调速时，应采用电枢回路串电阻和降低电枢回路两端电压调速方法；拖动恒功率负载进行调速时，应采用减弱磁通调速方法。
3.直流电动机的额定数据为：PN=160KW, UN= 220V, nN =850r/min, nN=90%那么电动机的输入功率Pl=178KW,额定电流IN= 808A.三相异步电动机的额定数据如下：PN=4KW , UN=380V,定子额定功率因数COS①N=0. 77,额定效率HN=0. 84, nN=960r/min,那么额定电流IN= 9. 4A4. 一台三相异步电动机带恒转矩负载运行，假设电源电压下降，那么电动机的转速工匣，定子电流增大，最大转矩工K，临界转差率且变。
5.变频调速的异步电动机，在基频以上调速时，应使U1等于常数,近似属于恒功率调速方式。
6.三相异步电动机的调速方法为：变极对数、变转差、变频率调Oo.调速是指在负载转矩一定时改变电机的转速,交流电动机的调速方法有降压、变极、变频。
7.三相异步电动机的折算包括频率折算和绕组折算。
O.判断题：（共20分，每题2分。
）1.判断下述情况，电刷两端电压是直流还是交流？a）磁极不动，电刷与电枢同时旋转（交流）b）电枢不动，电刷与磁极同时旋转（直流.直流电动机的人为特性都比固有特性软。
（X ）2. 一台并励直流电动机，假设改变电源极性，那么电机的转向也改变。
（X ）.他励直流电动机降低电源电压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（X）3.直流电动机回馈制动时，电动机处于发电状态。
（V ）.异步电动机空载或轻载时功率因数高。
（X ）4.绕线式转子异步电动机在转子电路中串接电阻或频敏变阻器，用以限制起动电流，同时也限制了起动转矩。
电机与拖动课后习题答案
答：PWM开关频率快、周期短。 直流PWM变换器和晶闸管整流装置均可看作是一阶惯性 环节。其中直流PWM变换器的时间常数Ts等于其IGBT控 制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts通常 取其最大失控时间的一半（1/（2mf））。因fc通常为kHz 级，而f通常为工频（50或60Hz），m为一周内整流电压的 脉波数，通常也不会超过20，故直流PWM变换器时间常数 通常比晶闸管整流装置时间常数更小，从而响应更快，动 态性能更好。
2-5 在直流脉宽调速系统中，当电动机停止不动时， 电枢两端是否还有电压？电路中是否还有电流？为什 么？ 答：电枢两端还有电压，因为在直流脉宽调速系统中， 电动机电枢两端电压仅取决于直流PWM变换器的输 出。电枢回路中还有电流，因为电枢电压和电枢电阻 的存在。 2-6 直流PWM变换器主电路中反并联二极管有何作 用？如果二极管断路会产生什么后果？ 答：为电动机提供续流通道。若二极管断路则 会使电动机在电枢电压瞬时值为零时产生过电 压。电枢电压不可控，无法调速
第一次习题课
第2章
转速反馈控制的直流调速系统 （思考题）
思考题
2-1:直流电动机有哪几种调速方法？各有哪些特点？
答：（1）调节电枢供电电压； 一定范围内无级平滑调速 （2）减弱励磁磁通； 小范围内平滑调速，往往与调压方案配 合使用 （3）改变电枢回路电阻 动机系统比晶闸管整流 器—电动机系统能够获得更好的动态性能？
2-9 在晶闸管整流器-电动机开环调速系统中，为什么转速随负 载增加而降低？
答：负载增加意味着负载转矩变大，电机减速，并且在减速过程中， 反电动势减小，于是电枢电流增大，从而使电磁转矩增加，达到与 负载转矩平衡，电机不再减速，保持稳定。故负载增加，稳态时， 电机转速会较增加之前降低。
自动化电机驱动与调速技术复习题
1.在电力拖动系统中，负载的类型主要有：恒转矩负载、恒功率负载、二次方律负载。
2.三相异步电动机的调速方法主要有：变极调速、变频调速、改变转差率S调速等。
3.三相异步电动机的制动方法主要有：再生制动、直流制动和反接制动。
4.变频器的分类方法有多种，按照主电路直流环节储能方式分类，可以分为可以分为电压型变频器和电流型变频器。
5.占空比按正弦规律变化的脉宽调制方法叫做正弦波脉宽调制（SPWM）。
6.变频器的控制模式主要有：V/F控制模式、矢量控制模式。
7.在交－直－交变频器中，其主电路基本由整流部分、逆变部分、制动部分等三部分组成。
在交—直—交变频器的电路中，滤波电容C F的作用是对整流电压进行滤波，它是电压型变频器的主要标志，对电流型变频器来说滤波的元件是电感。
8.调频调压时，要维持U1/ f1＝常数，技术上有两种方法：脉幅调制（PAM）和脉宽调制（PWM）9.把K u=K f时的U/f控制曲线称做基本U/f曲线，它表明了没有补偿时的电压U x 和f x之间的关系，它是进行V/F控制时的基准线。
10.二次方律负载是指转矩与速度的二次方成正比例变化的负载。
11.恒转矩负载是指负载转矩的大小仅仅取决于负载的轻重，而与转速大小无关的负载。
12.恒功率负载指负载转矩的大小与转速成反比，而其功率基本维持不变的负载。
13.基频电压指输出频率达到基频时变频器输出的电压。
14.加速时间指工作时间从0Hz上升到稳定运行所需的时间。
15.变频器PID控制功能中，P（比例）功能是提高控制的灵敏度。
变频器PID控制功能中，I（积分）功能是延长加减速的时间，缓解因P值过大而引起的超调.16.变频器PID控制功能中，D（微分）功能是提高控制的动态响应速度。
17.频率控制功能是变频器的基本控制功能。
控制变频器输出频率有以下几种方法：___面板控制__；____外接模拟量___；____固定频率_____；_通讯控制_______。
12电机拖动与变频调速复习题
《电机拖动与变频调速》复习题一.单项选择题1.他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是（）A.串电阻的人为特性B.降压的人为特性C.弱磁的人为特性D.A和C2.直流电动机采用降低电压的方法起动，其目的是（）A.为了使起动过程平稳B.为了减小起动电流C.为了减小起动转矩D.为了增大起动转矩3.当电动机处于制动状态时，（）A.电磁转矩为零B．Ｔm 与n方向相同C.T m与n方向相反D.n=04.直流发电机主磁极磁通产生感应电动势存在与（）中Ａ.电枢绕组Ｂ.励磁绕组C.电刷中D.电枢绕组和励磁绕组5.如果并励直流发电机的转速上升20%，则空载时发电机的端电压U 升高（）A.20%B.大于20%C.小于20%D.10%6.当电动机处于制动状态时，（）A.电磁转矩为零B．Ｔ与n方向相同C.T 与n方向相反D.n=07.电力拖动系统运动方程式中的GD反映了（）A.旋转体的功率B.机械惯性，是一个整体的物理量C.重量与直径的平方，没有物理意义D.系统储能，不是一个整体物理量8.三相绕线转子异步电动机拖动起重机，提升时电动机运行与电动状态，当转子回路串接三相电阻下放重物时，电动机的运行状态是（）A.能耗制动运行B.反向回馈制动运行C.倒拉反转运行D.正常串电阻运行9.三相异步电动机的调速发展方向是（）A.变转差率调速B.变频调速C.变极调速D.电磁调速10.一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则（）A.电枢电势下降50％B.电磁转矩下降50%C.电枢电势和电磁转矩都下降50%D.端电压下降50%11.一台四级直流电机电枢绕组为单叠绕组，其并联支路数和电枢电流分别为（）A.并联支路数为4，电枢电流等于每条支路电流B.并联支路数为4，电枢电流等于各支路电流之和C.并联支路数为2，电枢电流等于每条支路电流D.并联支路数为2，电枢电流等于各支路电流之和12.他励直流电动机拖动恒转距负载进行串电阻调速，设调速前后的电枢电流分别为I1，I2那么（）A.I1 1/I2B.I1>I2C.I1<I2D.I1=I213.三相异步电动机的空载电流比同容量变压器大的原因是（）A.异步电动机是旋转的B.异步电动机的损耗大C.异步电动机有气隙D.异步电动机有漏抗14.变频调速过程中，为了保持磁通恒定，必须保持（）A.输出电压U不变B.频率f不变C.U/F不变D.Ｕ·f不变15.变频器的基本频率是指输出电压达到（）值时输出的频率值A.UNB.UN/2C.UN/3D.UN/416.三相异步电动机的定子绕组方式不正确的是（）A.双层链式B.双层叠绕组式C.单层交叉式D.单层同心式17.电力拖动系统运动方程式中的GD反映了（）A.旋转体的功率B.机械惯性，是一个整体的物理量C.重量与直径的平方，没有物理意义D.系统储能，不是一个整体物理量18.三相异步电动机的调速发展方向是（）A.变转差率调速B.变频调速C.变极调速D.电磁调速19.他励直流电动机拖动恒转距负载进行串电阻调速，设调速前后的电枢电流分别为I1，I2那么（）A.I1&1/I2B.I1>I2C.I1<I2D.I1=I220.下列四种情况，（）不会造成电源接通后电动机不起动A.定子绕组断线B.转子绕组断线C.电源电压过高D.负载重或传动卡住21.异步电动机等效电路中的电阻（1-s/s*r2）上消耗的功率为（）A.转子铜损耗B.总机械功率C.电磁功率D.轴端输出的机械功率22.当直流电动机定子与电枢之间的空气隙增大时，直流电机的（）A.磁阻减少B.磁阻增大C.磁阻不变D.电流减少，转矩增大23.某直流电机2P=4，S=K=Z=17，那么它的合成节距Y=（）A.4B.2C.6D.824.一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为（）安A.5B.0.2C.50D.2.525.改变三相异步电动机转向的方法是（）A.改变电源频率B.改变电源电压C.改变定子绕组中电流的相序D.改变电机的工作方式二.判断题1.一台并励直流电动机，若改变电源极性，则电机转向也改变（×）2.直流电动机串多级电阻起动，起动过程中，每切除一级启动电阻时电枢电流都将突变（√）3.一台并励直流电动机，若改变电源极性，则电机转向也改变（×）4.使用电压互感器时其二次侧不允许短路，使用电流互感器时其二次侧不允许开路（√）5.改变电流相序，可以改变三相旋转磁动势的转向（√）6.直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
电大职业技能实训平台-电气传动与调速系统 答案
电气传动与调速系统课程总复习一、 选择题1、电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和_________之和所平衡。
（ D ）A ．静态转矩B ．加速转矩C ．减速转矩D ．动态转矩2、机电传动系统稳定工作时中如果T M >T L ，电动机旋转方向与T M 相同，转速将产生的变化是 。
（ B ）A ．减速B ．加速C ．匀速D ．停止3、机电传动系统中如果T M <T L ，电动机旋转方向与T M 相同，转速将产生的变化是 。
（ C ）A ．加速B ．匀速C ．减速D ．停止4、机电传动系统稳定工作时，如果T M =T L ，电动机旋转方向与T M 相同，转速将产生的变化是 。
（ C ）A ．减速B ．加速C ．匀速D ．停止5、设电动机某一转动方向的转速n 为正，则约定电动机转矩T M 与n _________的方向为_________。
（ A ）A ．一致、正向B ．一致、反向C ．相反、正向D ．以上都不对6、_________的作用方向恒定，与运动方向无关。
（ C ）A ．反抗转矩B ．离心式转矩C ．位能转矩D ．恒功率转矩7、起重机吊一个重物升降时，负载的机械特性是_________。
（ B ）A ．恒功率型B ．位能型恒转矩C ．反抗型恒转矩D ．直线型机械特性8、下面哪个部分是属于直流电动机的定子部分？ （ C ）A ．换向器B ．电枢绕组C ．励磁绕组D ．风扇9、复励直流电机的励磁绕组和电枢绕组是 。
（ D ）A ．串联B ．并联C ．单独分开连接D ．一部分串联其他的并联10、直流电动机最常用的启动方式是_________。
（ B ）A ．串电阻启动B ．降压启动C ．直接启动D ．调节励磁启动11、_________的调速方式可以实现对恒转矩型负载的无极调速。
（ A ）A ．调压调速B ．串电阻调速C ．弱磁调速D ．A 和B12、加快机电传动系统的过渡过程，可以减少_________。
国家开放大学(电大)电气传动与调速系统1-4次形考任务答案
一、选择题（每小题5分，共40分）题目1电气传动系统做旋转运动时，其运动方程为（）。
正确答案是：题目2如图所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（）。
正确答案是：减速题目3如图所示的负载机械特性属于（）。
正确答案是：反抗性恒转矩负载机械特性题目4如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为A和B，以下说法正确的是（）。
正确答案是：A点是稳定运行点，B点是稳定运行点题目5直流电动机的换向器与电刷配合，可将电枢绕组内的（）变换为电刷上的直流电势。
正确答案是：交流电势题目6如图所示为他励直流电动机的机械特性曲线组，表示的是（）的人为机械特性。
正确答案是：电枢回路串电阻题目7如图所示为他励直流电动机的工作特性曲线，下述表达正确的是（）。
正确答案是：曲线1是转速特性，曲线2是效率特性，曲线3是转矩特性题目8如图所示他励直流电动机机械特性与负载机械特性曲线的交点a,b,c,d，下述表达正确的是（）。
正确答案是：从a点到c点是属于调速运行，从b点到d点属于调速运行二、判断题（每小题5分，共40分）题目9当传动系统做旋转运动时，作用在电动机轴上的电磁转矩T和负载转矩TL之差，即T-TL=△T称为动态转矩，当△T>0，即dn/dt > 0时，系统处于加速运行状态。
（）正确答案是“对”。
题目10如图所示的负载机械特性属于恒功率负载机械特性。
（）正确答案是“错”。
题目11如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为C、D 和E，则C点不是稳定运行点，D点是不稳定运行点, E点是稳定运行点。
（）。
正确答案是“错”。
题目12直流电机的主磁极是产生电动势的部件。
（）正确答案是“错”。
题目13直流电动机工作时，其电枢绕组中的电流是交流电流。
（）正确答案是“对”。
题目14直流电动机的转速大小与励磁电流大小、电枢回路电阻值和所加电源电压的极性有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电机与调速》课程复习、练习题一、填空题1、他励直流电动机的固有机械特性是指在U=U N、Φ=ΦN、电枢回路不串电阻的条件下，转速n 和电磁转矩Tem 的关系。
2、直流电动机调速多采用两种方式结合的方法，即额定转速以下调速采用恒转矩调速方法，而额定转速以上调速采用恒功率调速方法，同时要兼顾到电动机运动部件的机械强度和换向条件和电压等级。
3、为了使直流电机正、负电刷间的感应电动势最大，只考虑励磁磁场时，电刷应放置在几何中性线上。
4、自励式直流电动机按励磁方式分为并励式；串励式；复励式这几类。
5、直流电动机拖动恒转矩负载进行调速时，应采用恒转矩速方法；拖动恒功率负载进行调速时，应采用恒功率调速方法。
6、已知直流电动机的额定数据为：P N=160KW，U N= 220V， n N=850r/min，ηN=90﹪则电动机的输入功率 P1= 178KW ，额定电流IN= 808A 。
7、可用下列关系来判断直流电机的运行状态：当Ea<U时为电动机状态，此状态下，电机的电磁转矩方向与电枢旋转方向相同；而当Ea>U时为发电机状态，此状态下，电机的电磁转矩方向与电枢旋转方向相反。
8、一台直流发电机额定数据为：额定功率P N=10KW，额定电压U N=230V，额定转速n N=2850r/min, 额定效率ηN=85%,它的额定电流是 43.48A 及额定负载使得输入功率是 11.76KW 。
9、三相异步电动机根据转子结构不同，可分为笼型转子异步电动机和绕线型转子异步电动机两类。
10、根据转差率s的数值范围，可以判断三相异步电动机的运行状态，当s在0～1范围内，三相异步电动机运行于电动机状态，此时电磁转矩性质为驱动转矩，定子电动势性质为反电动势；s在—∞～0 范围内运行于发电状态，此时电磁转矩性质为制动转矩，定子电动势性质为电源电动势。
11、一台4极的三相异步电动机接入频率为50赫兹的三相对称电源，其s=0.05，它的同步转速1500r/min，额定转速1425r/min。
12、三相异步电动机的额定数据如下： P N=4KW ，U N=380V，定子额定功率因数COSΦN=0.77，额定效率ηN=0.84, n N=960r/min，则额定电流I N= 9.40 A。
13、一台三相异步电动机带恒转矩负载运行，若电源电压下降，则电动机的转速下降，定子电流增大，最大转矩减小，临界转差率不变。
14、变频调速的异步电动机，在基频以上调速时，应使U1等于U1N，近似属于弱磁调速方式。
15、三相异步电动机的调速方法为变磁极对数调速、变频调速、变转差率调速。
16、三相异步电动机额定情况运行时，转子绕组感应电动势的频率在0.5～3Hz之间。
17、同步调相机又称为同步补偿机。
实际上就是一台空载运行的同步电动机，通常工作于过励状态。
18、同步电机无论作为发电机还是作为电动机运行，其转速与频率之间将保持严格不变的关系。
19、同步电机按运行方式分类可分为同步发电机、同步电动机和同步调相机三类。
20、旋转磁极式同步电机，按磁极的形状可分为隐极式和凸极式两种，汽轮发电机由于转速高，机械强度要求高，故一般采用隐极式；而水轮发电机及其他类型的同步发电机和同步电动机一般采用凸极式。
21、当同步电机作发电机运行时，在相位上，è0 超前ù；作电动机运行时，è滞后ù。
二、判断题1、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（×）2、为了改善直流电机的换向，换向极绕组必须与电枢绕组并联。
（×）3、串励直流电动机在空载或轻载时转速会很高,所以不允许在空载或轻载下运行。
（√）4、一台直流发电机，若把电枢固定不动，电刷与磁极同时旋转，则在电刷两端仍能得到直流电压（√）5、直流电动机的人为机械特性都比固有机械特性软。
（×）6、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大，但转速的稳定性也越差。
（√）7、直流电动机回馈制动时，电动机处于发电状态。
（√）8、一台并励直流电动机，若改变电源极性，则电机的转向也改变。
（×）9、直流电动机的电磁转矩是驱动性质的，大的电磁转矩对应的转速就高。
（×）10、通常三相鼠笼异步电动机定子绕组和转子绕组的相数不相等，而三相绕线异步电动机定子绕组和转子绕组的相数相等。
（√）11、不管异步电动机转子旋转还是静止，定子、转子磁动势都是相对静止的。
（√）12、改变三相交变电流的相序，可以改变三相旋转磁动势的转向。
（√）13、三相异步电动机其定子绕组和转子绕组的相数必须相等。
（×）14、当三相异步电动机转子不动时，转子绕组中电流的频率与定子电流的频率相同。
（√）15、三相绕线转子异步电动机转子回路串入电阻可以增大起动转矩，串入电阻值越大，起动转矩也越大。
（×）16、额定运行时定子绕组为Y联结的三相异步电动机，不能采用Y-△起动。
（√）17、电动机尚未起动就发生一相断路，则起动时电动机不能运转，若不立即切断电源，绕组很快就会烧毁。
（√）18、三相异步电动机的起动转矩与定子电压的平方成正比，与转子回路的电阻无关。
（√）19、异步电动机如果轻载（欠载）运行，则效率低，不经济，造成“大马拉小车”，但功率因数高，对电网运行有利。
（×）20、三相鼠笼异步电动机Y型起动时线起动电流是△形起动电流的1/3。
( √ )21、三相交流异步电动机在缺相运行状态下，会低速甚至堵转，定子电流很大。
（√）22、三相异步电动机的变极调速只能用在笼型转子电动机上。
（√）23、由于旋转磁极的结构不同，汽轮发电机看上去细、长，而水轮发电机短、粗像磨盘。
（√）24、采用同步电动机拖动机械负载，可以改善电网的功率因数，可以从电网上吸收容性无功功率，同步电动机通常工作于过励状态。
（√）25、同步调相机相当于空载运行的同步电动机，所以能当同步电动机使用。
（×）26、同步发电机与电网并联时，只要电压、频率相同，就可以合闸运行。
（×）27、三相异步电动机的变频调速，在基频以上调速时磁通减小，转速升高，转矩不变。
（×）28、三相异步电动机进行恒转矩变频调速时，为保证过载能力和主磁通不变，必须使U1与f1的比值保持不变，实现VVVF调速。
（√）三、选择题1、一台直流发电机，若把电枢固定，而将电刷与磁极同时旋转，则在电刷两端产生（A ）A.直流电压B.交流电压C.非正弦交流电压D.脉冲电压2、直流电动机的电枢反应将造成什么后果？（ C ）A. 仅减弱主磁通B. 仅增强主磁通C. 位移中性区并减弱主磁通D. 位移中性区并增强主磁通3、一台直流电动机额定数据为：额定功率P N=10Kw,额定电压U N=230V，额定转速n N=2850r/min，额定效率ηN=85%，它的额定电流及额定负载时输入功率是（B）。
4、当直流电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于（B ）。
A. 能耗制动状态B.反接制动状态C.回馈制动状态D.不能确定5、直流电动机采用降低电源电压的方法起动，其目的是（B）A.为了使起动过程平稳B.为了减小起动电流C.为了减小起动转矩D.为了减少起动时间6、一般的直流电动机不允许直接起动，要采取电枢串电阻或降低电压的方法来起动，为保证顺利起动，要将起动电流控制控制在什么范围内？（C）A.=3I NB.≤（1.1～1.2)C.≤(1.5～2)I ND.=(5～7)I N7、他励直流电动机的人为机械特性与固有机械特性相比，n0和斜率均发生了变化，那么这条人为机械特性一定是（D）。
A.串电阻的人为机械特性B.降电压的人为机械特性C.升电压的人为机械特性D.弱磁的人为机械特性8、一台三相异步电动机，其铭牌上标明额定电压为220/380V，其接法应是( B )。
A. Y /ΔB. Δ/ YC. Δ/ΔD. Y/ Y9、若在两极三相对称绕组中通入i u=I m sinωt（A），i v=I m sin（ωt－1200）（A），i w=I m sin（ωt ＋1200）（A）的三相电流，当ωt=2400时，其三相基波合成磁动势的幅值位于（ C ）。
A.u相绕组轴线上B.v相绕组轴线上C.w相绕组轴线上D.在三相绕组轴线之外的某一位置10、对于铭牌上标记有IP56的电动机，以下哪个结论是正确的？( C )A.该标记表示电动机的结构形式B.其中的5表示电动机的防水的程度C.其中的5表示电动机防异物保护的等级D.特征数值56表示线圈的温度极限11、一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩（ B ）。
A. Tem=0.81TNB.Tem=TNC.Tem=0.9TND.不能确定12、在旋转中的三相异步电动机，如果一相断路，则会出现（D ）。
A. 电动机不能运转B. 电动机能运转，但转速升高C. 电动机能运转，但电流减小D.电流急剧升高，若不立即切断电源，则绕组过热烧毁13、异步电动机转子的转动方向，转速与旋转磁场的关系是（C）。
A. 两者方向相同，转速相等B. 两者方向相反，转速相等C. 两者方向相同，转子的转速略小于旋转磁场的转速D. 两者方向相反，转子的转速略小于旋转磁场的转速14、一台三相异步电动机，磁极对数为3，定子槽数为36，则极距为( C )。
A. 18B. 9C. 6D. 315、三相异步电动机能耗制动是利用什么组合完成的? ( A )A. 直流电源和转子回路电阻B. 交流电源和转子回路电阻C. 直流电源和定子回路电阻D. 交流电源和定子回路电阻16、三相异步电动机在运行中，把定子绕组两相反接，则转子的转速会（ D ）。
A. 升高B.下降一直到停转C.下降到某一稳定转速D. 下降至零后再反向旋转17、改变三相异步电动机的旋转磁场方向就可以使电动机（ C ）。
A. 停速B. 减速C. 反转D. 降压启动18、目前变频器中常采用什么作为主开关器件？( D )A. SCRB. GTOC. BJTD. IGBT19、目前，在交流调速系统中，应用最多、最广泛，可以构成高动态性能的是（ C ）。
A. 调压调速B. 串级调速C. 变频调速D. 变极调速20、同步发电机转速高，对转子材料要求是，既要具有良好的导磁性，又具有很高的机械强度，因此常用（C）制成。
A.硅钢B.高碳钢C.铬、镍钼合金D.低碳钢21、三相同步电动机起动时，其转子部分必须（D）。
A.转子绕组短路B.转子绕组开路C.转子绕组中加入励磁D.在转子上安装阻尼线圈22、同步调相机可以改善电网或电力系统的功率因数，因此，它应该安装在（ A ）。
