2020年钟祥矿山测量技术设计参照模板可编辑
《矿山测量学》课件
矿山水文地质测量的基本方法
钻孔测量：通过钻孔获取地下水文地 质信息
物探法：利用物理方法探测地下水文 地质情况
遥感法：通过遥感技术获取地表水文 地质信息
地下水监测：监测地下水位、水质等 参数变化
水文地质模型：建立地下水文地质模 型，预测地下水文地质变化趋势
矿山水文地质测量的精度要求
测量精度：满足 工程设计要求， 确保测量结果准 确可靠
监测矿山设备运行 情况，确保设备安 全运行
矿山安全监测的基本方法
监测仪器：选择合适的监测仪 器，如地震仪、气体检测仪等
监测频率：确定监测的频率和 时间，如每天、每周、每月等
监测内容：包括地质、水文、 气象、环境等方面的监测
数据分析：对监测数据进行分 析，及时发现异常情况并采取 措施
矿山环境保护的意义和任务
矿山开采后，应进行土地复垦和植被恢复，以减少对环境 的影响
矿山开采过程中，应采取措施减少粉尘、噪音等污染
矿山开采过程中，应采取措施减少对地下水和地表水的污 染
矿山开采过程中，应采取措施减少对生态环境的破坏和影 响
矿山开采过程中，应采取措施减少对当地居民的影响和干 扰
07
矿山测量数据的处理与 成图
矿山测量数据的数字化与信息化
信息化：利用计算机技术、 网络技术等对测量数据进行 管理和应用
数据处理：包括数据清洗、 数据融合、数据挖掘等
数字化：将测量数据转换为 数字形式，便于存储、处理 和分析
成图：将处理后的数据转换 为地图或图表，便于分析和
决策
感谢您的观看
汇报人：
影响因素：仪器精度、操作 人员技术水平、环境条件等
04
矿区地形测量与工程测 量
矿区地形测量
矿山测量课程设计大纲
矿山测量课程设计大纲第一篇：矿山测量课程设计大纲矿山测量课程设计大纲一、课程设计的基本要求及安排矿山测量课程设计是在学完矿山测量学课程和完成矿山测量教学实验之后进行的。
是对学生进行测绘高级工程人才基本训练的一个重要环节。
其目的在于通过对某矿井的主要矿山测量工作的设计，培养学生独立分析问题和解决问题的能力及其创新能力。
本大钢列出了设计内容与要求，并给予必要的指导，以期达到统一要求，提高设计质量的目的。
在进行设计时，必须遵守国家颁布的各种测量技术规程与图式，对各种测量方案与测量方法的选取择，既要大胆采用新技术与新设备提介创新，又要密切结合我国的实际情况，全面考虑其合理性、可能性与必要性，务必使自己的设计在理论上是正确的，在施工时是可行的。
误差预计可利用现有程序用计算机进行，并进行方案比较。
本课程设计的时间定为一周。
要求编写设计说明书及绘制图。
设计说明书的任务是对全部测量方案、测量方法及精度分析作一简要而系统的说明，并附有必要的图表。
说明书应尽量避免冗长的文字上的讨论与解释，一般以直接叙述为主。
若在理论论上与实践上有创见，可作必要的讨论与解释。
设计中，学生若遇疑难问题，经过充分的独立思考后，可向指导教师提出，并说明自己对问题的看法，指导都是在答疑中应与学生共同进行讨论，帮助分析问题，指出可能产生的技术及设计思想方面的错误，提出解决问题的正确方法，引导学生寻找正确合理的方案，但不应代替学生作出技术决定，以发挥学生的主动性与创造性。
说明书的编写与图表的绘制，均由学生本人独立地完成，并在编写和绘制前向指导教师说明自己似编写和绘制的内容，经教师审查确认符合大纲规定后，再进行定稿编写说明书和绘制设计图。
设计完成后，学生应按时将装订好的说明书和清绘好的设计图交指导教师评审，指导教师根据有关规定给同学生的设计成绩。
二、矿井井下平面控制测量（一）生产限差[设计内容]根据矿井的具体情况确定生产限差的数值。
[指导]确定矿井生产限差的方法有：1．按一般采矿工程对测量工作的要求来确定。
【最新】矿山测量实习报告范文-实用word文档 (2页)

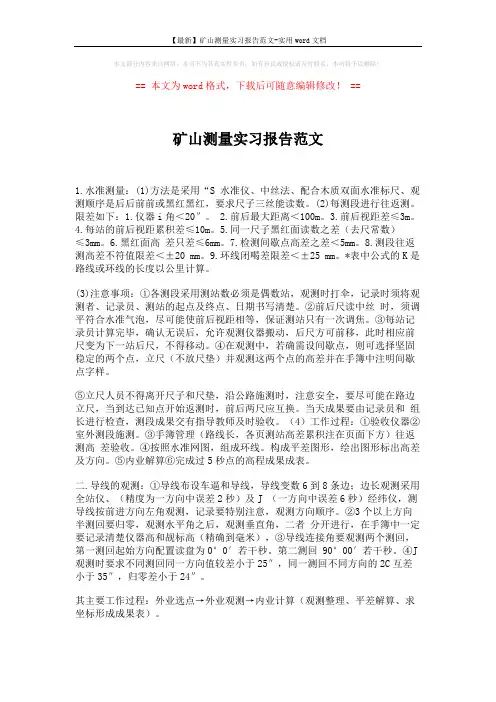

【最新】矿山测量实习报告范文-实用word文档本文部分内容来自网络，本司不为其真实性负责，如有异议或侵权请及时联系，本司将予以删除！== 本文为word格式，下载后可随意编辑修改！ ==矿山测量实习报告范文1.水准测量：(1)方法是采用“S 水准仪、中丝法、配合木质双面水准标尺、观测顺序是后后前前或黑红黑红，要求尺子三丝能读数。
(2)每测段进行往返测。
限差如下：1.仪器i角＜20″。
2.前后最大距离＜100m。
3.前后视距差≤3m。
4.每站的前后视距累积差≤10m。
5.同一尺子黑红面读数之差（去尺常数）≤3mm。
6.黑红面高差只差≤6mm。
7.检测间歇点高差之差＜5mm。
8.测段往返测高差不符值限差＜±20 mm。
9.环线闭喝差限差＜±25 mm。
*表中公式的K是路线或环线的长度以公里计算。
(3)注意事项：①各测段采用测站数必须是偶数站，观测时打伞，记录时须将观测者、记录员、测站的起点及终点、日期书写清楚。
②前后尺读中丝时，须调平符合水准气泡，尽可能使前后视距相等，保证测站只有一次调焦。
③每站记录员计算完毕，确认无误后，允许观测仪器搬动，后尺方可前移，此时相应前尺变为下一站后尺，不得移动。
④在观测中，若确需设间歇点，则可选择坚固稳定的两个点，立尺（不放尺垫）并观测这两个点的高差并在手簿中注明间歇点字样。
⑤立尺人员不得离开尺子和尺垫，沿公路施测时，注意安全，要尽可能在路边立尺，当到达已知点开始返测时，前后两尺应互换。
当天成果要由记录员和组长进行检查，测段成果交有指导教师及时验收。
（4）工作过程：①验收仪器②室外测段施测。
③手簿管理（路线长，各页测站高差累积注在页面下方）往返测高差验收。
④按照水准网图，组成环线。
构成平差图形，绘出图形标出高差及方向。
⑤内业解算⑥完成过5秒点的高程成果成表。
二.导线的观测：①导线布设车逼和导线，导线变数6到8条边；边长观测采用全站仪、（精度为一方向中误差2秒）及J （一方向中误差6秒）经纬仪，测导线按前进方向左角观测，记录要特别注意，观测方向顺序。
矿山测量中精度控制的技术措施[五篇材料]
![矿山测量中精度控制的技术措施[五篇材料]](https://img.taocdn.com/s3/m/5ad395e0ab00b52acfc789eb172ded630b1c9812.png)

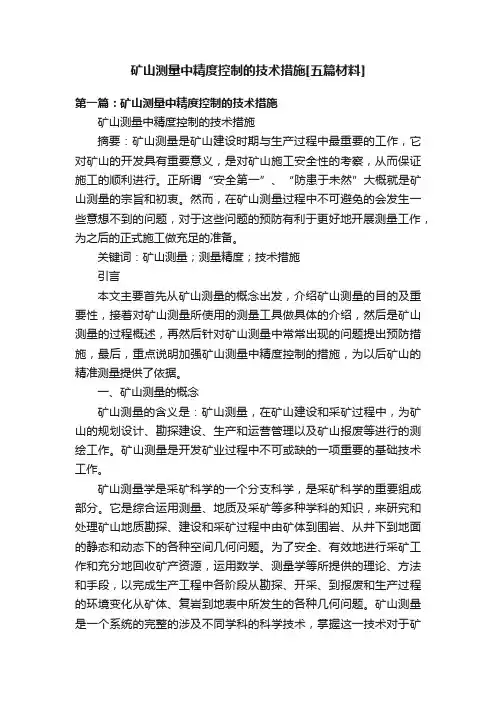

矿山测量中精度控制的技术措施[五篇材料]第一篇：矿山测量中精度控制的技术措施矿山测量中精度控制的技术措施摘要：矿山测量是矿山建设时期与生产过程中最重要的工作，它对矿山的开发具有重要意义，是对矿山施工安全性的考察，从而保证施工的顺利进行。
正所谓“安全第一”、“防患于未然”大概就是矿山测量的宗旨和初衷。
然而，在矿山测量过程中不可避免的会发生一些意想不到的问题，对于这些问题的预防有利于更好地开展测量工作，为之后的正式施工做充足的准备。
关键词：矿山测量；测量精度；技术措施引言本文主要首先从矿山测量的概念出发，介绍矿山测量的目的及重要性，接着对矿山测量所使用的测量工具做具体的介绍，然后是矿山测量的过程概述，再然后针对矿山测量中常常出现的问题提出预防措施，最后，重点说明加强矿山测量中精度控制的措施，为以后矿山的精准测量提供了依据。
一、矿山测量的概念矿山测量的含义是：矿山测量，在矿山建设和采矿过程中，为矿山的规划设计、勘探建设、生产和运营管理以及矿山报废等进行的测绘工作。
矿山测量是开发矿业过程中不可或缺的一项重要的基础技术工作。
矿山测量学是采矿科学的一个分支科学，是采矿科学的重要组成部分。
它是综合运用测量、地质及采矿等多种学科的知识，来研究和处理矿山地质勘探、建设和采矿过程中由矿体到围岩、从井下到地面的静态和动态下的各种空间几何问题。
为了安全、有效地进行采矿工作和充分地回收矿产资源，运用数学、测量学等所提供的理论、方法和手段，以完成生产工程中各阶段从勘探、开采、到报废和生产过程的环境变化从矿体、复岩到地表中所发生的各种几何问题。
矿山测量是一个系统的完整的涉及不同学科的科学技术，掌握这一技术对于矿工和管理人员具有极其重要的意义。
二、矿山测量的目的矿山测量工作在矿山的安全生产中起着举足轻重的作用，这些作用主要表现在以下几个方面：第一方面是：在均衡生产方面起到一定的保证作用。
其保证作用主要表现为可以及时提供反映生产状况的各种图纸数据资料，从而可以准确把握各种工业储量的变化情况，以保证参与采矿计划的编制，实现检查其执行情况。
2024年矿山测量实习报告总结范本(2篇)
2024年矿山测量实习报告总结范本一、引言矿山测量作为矿山工程领域的重要组成部分，对于矿山开采和管理具有重要意义。
在____年的矿山测量实习中，我通过实地操作和实践经验的积累，对矿山测量的理论知识和实际应用有了更深入的了解和体会。
本报告将对我的实习经历进行总结和分析。
二、实习目的和任务1. 实习目的通过参与实际工程项目，掌握矿山测量的基本理论和实际操作技能，提高自己的实际能力和实践经验，为将来的工作做准备。
2. 实习任务2.1 完成日常测量任务：包括矿山地形测量、工程测量和变形监测等。
2.2 参与矿山规划和设计工作：根据实际测量数据，进行矿山开采和管理的规划设计工作。
2.3 学习和熟悉相关测量设备和软件：熟悉使用全站仪、激光测距仪等测量设备和AutoCAD、Surfer等软件。
三、实习过程和成果1. 实习过程在实习期间，我积极与矿山测量工程师合作，参与了不同类型的测量任务。
通过实地操作，我学到了测量前的准备工作包括资料查找、测量计划编制等，并掌握了全站仪、激光测距仪等测量设备的使用方法。
在矿山地形测量中，我学会了使用全站仪进行地面测量和三角测量，掌握了建立控制网和测量示意图的方法。
在矿山工程测量中，我学会了使用全站仪进行测量平差和坐标变换，掌握了制作测量报告和图纸的技巧。
此外，我还参与了矿山变形监测的工作，在监测点的建立和数据采集中，进一步熟悉了测量设备的使用和数据处理的方法。
2. 实习成果通过实习，我取得了一定的成果。
在实习期间，我完成了多项测量任务，并按时提交了测量报告和图纸。
在实践中，我提高了数据处理和测量精度控制的能力，能够熟练使用相关测量设备和软件进行实际操作。
此外，我也参与了矿山规划和设计工作，通过对测量数据的分析和处理，为矿山的开采和管理提供了有效的测量支持。
同时，在与工程师的合作中，我也学习到了一些矿山规划和设计的基本理论和方法，提升了自己的专业知识和实践能力。
四、存在问题和经验教训1. 存在问题在实习过程中，我也遇到了一些问题和挑战。
矿山测量ppt课件矿图
矿山测量课件矿图
2
如某幅1∶5000的图，所在投影带中央子午线的经度为117°，
图廓西南角点的坐标为x=20 km，y=60 km，则该幅图的编号为：
117°-4426-548。比例尺为1∶2000至1∶500的图的编号是在1∶5000
的图的基础上进行的：1∶2000的图的编号是在其所在的1∶5000的
B
D
A
b
a
C
d
H
c
矿山测量课件矿图
9
3、直线上各线段之比等于其相应的投影之比。
A
B
C
H
a
b
矿山测量课件矿图
c
10
四、标高投影
1、概念
采用水平面作为投影面，将空间物体上各特征点垂直
投影与该投影面上，并将各特征点的高程标注在旁边。
2、点的标高投影
空间一点垂直投影在水平面上，将其高程注在投影点旁，
称为点的标高投影。
图的编号后加甲、乙、丙、丁（或Ⅰ
、Ⅱ、Ⅲ 、Ⅳ；1∶1000的图是
在其所在1∶5000的图的编号后加1、2…16；1∶500的图是在其所
在1∶5000的图幅编号后加(1)、(2)、（3)…(64)。
2、自由分幅与编号
在实际应用中，大部分矿图都是采用自由分幅的方法，即
图幅的大小可自由选定，坐标格网线可与图边斜交。
b6
c4
a3
d7
b2.5
c5
k8
b11
矿山测量课件矿图
26
五、平面的标高投影
平面的标高投影，一般用平面上的等高线的投影表示。
与正投影相同，可以用不在同一直线上的三个点、一直线
和线外一点、两相交直线或两平行直线等的标高投
钟祥矿山测量技术设计
湖北省荆门市放马山磷矿接替资源勘查项目测量技术设计书钟祥市矿山技术服务中心二00八年三月单位负责人：叶祥玲测区负责人：朱永成编写人：曾义赵重源熊永喜审查人：艾有成朱永成提交单位：钟祥市矿山技术服务中心提交时间：二○○八年三月一、测区范围及概况湖北省荆门市放马磷矿接替资源勘查项目位于钟祥市胡集镇和双河镇范围内。
堪查范围东径：112°15′38〃-112°18′45〃，北纬31°23′50〃-30°24′39〃，海拔高程在85-408.4米之间，堪查范围约11.9平方公里。
勘查范围内主要有丘陵及建筑用地和部分农用地，地势较复杂，植被茂盛，交通不便，通视条件差，给测量带来较大的困难。
二、作业依据2.1、《工程测量规范 GB50026—93》2.2、《全球定位系统(GPS)测量规范》GB/T18314-20012.3、《地质矿产勘查测量规范ZBD10001—89》2.4、《中、短程光电测距测量规范》GB/T 16818—19972.5、《测绘产品检查验收规定》，CH 1002－95。
2.6、《测绘产品质量评定标准》，CH 1003－95。
三、坐标系统3.1、平面坐标系采用1954北京坐标系。
按3°分带，中央子午线经度为L0=111°，横坐标加500Km。
3.2、高程系统采用1956黄海高程系统。
四、首级控制测量4.1、首级控制点布网原则经野外踏勘选点，在勘查区范围内布设工程四等GPS控制网作为首级控制网。
该网由林场、莲花鞍和狼头山三个已知国家四等控制点和6个GPS控制点组成网状图形，相邻两点间的距离为1-3公里。
点位布设见下图。
控制点标石的制作及埋设要求见《全球定位系统(GPS)测量规范》，控制网观测采用GPS作业方法。
4.2、GPS控制测量技术要求本次GPS控制测量按工程GPS四等精度要求施测，GPS控制网采用静态作业模式。
静态测量仪器采用南方灵锐S82 GPS接收机。
矿山测量(测工)操作规程示范文本
矿山测量(测工)操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月矿山测量(测工)操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1.煤矿测量工作是矿山生产建设的重要环节，也是编制矿山长远发展规划等各项工作的基础，为认真贯彻执行煤矿测量规程，实现煤矿测量工作标准化，结合本矿实际情况特制定本规程。
2.煤矿测量工作的主要任务是建立井上下测量控制系统，测绘各种矿图满足生产、建设和规划各阶段的需要，定期进行矿井三量，对煤炭资源的合理开采进行监督，开展地表与岩层移动规律的研究，进行矿区范围内地质测量，参与矿区生产计划和长远发展的编制工作。
3.测量工作开始前要编写技术设计书，施测过程和计算过程需有严格的校核，重要测量工作结束后要编写技术总结并拟好资料归档工作。
4.对测绘仪器和工具要定期校检，进行重要测量工作前亦必须对所使用的仪器工具进行检校。
5.从新生产水平开始必须采用全国统一坐标系统。
6.应积极引进先进仪器和设备，推广电子计算机和陆光测距技术，不断提高现代化管理水平。
7. 矿区地面平面控制测量(1)在集团公司测设的四等首级控制网的基础上测设5级加密控制网，可采用三角网，边角网，导线网布网方法建立，其边长，测角中误差，导线全长相对闭合差应符合规程要求。
矿山法测量方案
承包单位：中交隧道工程局有限公司合同号：D3-TA12-0000-1014监理单位：上海同济工程项目管理咨询有限公司编号：施工组织设计/方案报审表A3.1承包单位：中交隧道工程局有限公司合同号：D3-TA12-0000-1014监理单位：上海同济工程项目管理咨询有限公司编号：B1.13-(2011)审核单B1.13南京地铁三号线土建工程D3-TA12标施工合同段矿山法区间施工测量专项方案批准人：＿＿＿＿＿＿＿＿审核人：＿＿＿＿＿＿＿＿编制人：＿＿＿＿＿＿＿＿中交隧道工程局有限公司南京地铁三号线D3-TA12标项目部2012-02-22一.编制依据及执行规范《城市轨道交通工程测量规范》GB50308-2008；《工程测量规范》GB50026-2007；《卫星定位城市测量规范》CJJT73-2010；《地下铁道工程施工及验收规范》GB50299-2003；《盾构法隧道施工与验收规范》GB50446-2008；《国家一、二等水准测量规范》GB12897—2007；《南京地铁工程测量管理办法（二○一〇版）》本工程设计文件及图纸国家、其他行业及地方有关规范、强制性标准根据以上规范及本工程施工合同对施工测量的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。
二．工程概况本工程为南京地铁三号线土建工程D3-TA12标，标段起讫里程K28+881.142-K30+854,全长约1973m，包括两站两区间，即大明路站、明发广场站、大明路站~明发广场站区间、明发广场站~绕城公路接头井盾构区间。
线路始于大明路站（含），下穿宁溧路后调头向西，沿麦德龙路到达明发广场站设站。
而后线路先后下穿农花河，至绕城公路北接头井（不含）吊出，完成工程。
矿山法区间概述：南京地铁三号线大明路站～明发广场站区间位于南京市雨花区，区间起于宁溧路与大明路交叉口东北角的大明路站，区间隧道沿宁溧路快速路高架桥东侧向南走设，到达迪卡龙运动超市下穿宁溧路向西拐设，最后到达宁溧路以西、绕城公路以北角的明发广场站。
矿井测量实验报告模板
矿井测量实验报告模板1. 实验目的本实验旨在掌握矿井测量的基本原理和方法，加深对地下工程的认识，提高测量技能。
2. 实验原理矿井测量是一种用于获取矿井结构参数的测量方法，常用于确定矿井斜率、高度、长度和形状等参数。
主要原理包括测量仪器的选择和操作、测量数据的处理等。
3. 实验仪器和材料- 测距仪- 水平仪- 量角器- 手持计算器- 实验测量平台4. 实验步骤1. 设置实验测量平台，确保平台水平稳定。
2. 将测距仪放置于平台上，并校准。
3. 选择一个已知起始点，测量出起始点到待测点的距离。
4. 确定水平方向，使用水平仪进行校准。
5. 使用量角器测量待测点的水平方向角。
6. 根据测量数据和已知坐标计算出待测点的坐标。
7. 重复步骤3-6直至所有待测点坐标计算完毕。
8. 根据测量数据和待测点坐标绘制出矿井的平面图和剖面图。
5. 实验结果与分析根据实验所得数据，计算出各个待测点的坐标，并绘制矿井的平面图和剖面图。
通过观察图形，可以分析矿井的结构特点。
例如，如果剖面图的曲线较陡峭，则可能表示矿井斜度较大；如果平面图的形状为椭圆，则可能表示矿井呈现出一个长轴和短轴的椭圆形状。
6. 实验结论通过本次实验，我们掌握了矿井测量的基本原理和方法，并成功完成了矿井的测量和分析。
实验结果表明，矿井的结构特点可以通过测量数据得到，并可以通过平面图和剖面图进行直观展示。
7. 实验总结本实验在实验过程中，我们充分运用了测量仪器和相关工具，学会了用不同仪器测量矿井参数，并运用计算器计算测量数据。
在数据处理方面，我们加深了对坐标计算和图形绘制的理解。
通过实验，我们不仅掌握了矿井测量的基本原理和方法，还提高了测量技能和数据处理能力。
8. 实验改进本次实验中，由于实验仪器和材料有限，我们仅进行了简单的矿井测量和分析。
未来可以考虑使用更精密的测量仪器，并进行更复杂的矿井测量，以获取更准确的矿井结构参数。
参考文献[1] 《测量学基础》. (李华华著). 中国矿业大学出版社, 2010.致谢感谢实验室老师和助教对本次实验的指导和帮助。
矿山测量(超长巷道贯通)工程设计书
中国******煤炭分公司***矿93105综采面贯通测量工程设计书编制人：×××审校：×××20 年月日目录一、设计审批 (3)二、93105综采工作面测量工程设计书……………………………………4-191、工程概况……………………………………………………………4-52、工程测量方案设计…………………………………………………6-133、井巷贯通相遇点的误差预计……………………………………13-19三、贯彻学习记录 (20)四、附件 (21)1、贯通巷道平面布置图 1：5000；2、贯通误差预计平面图 1：5000；设计审批栏测量2-1一、工程概况测量2-2-1测量2-2-2二、测量方案设计1、设计点坐标（开口、终点）测量2-32、起算点成果表测量2-43、施测方案设计测量2-5-1测量2-5-2测量2-5-3测量2-5-4二、 井巷贯通相遇点的误差预计：因为贯通相遇点的误差主要是指巷道掘进方向上相对于巷道中线的偏差，因此贯通重要方向确定为巷道掘进方向；因为我站没有测量误差分析资料，所以根据《煤矿测量规程》，井下测角中误差取m=±7″，根据使用仪器的标称精度，测边中误差取m l =±3mm ，根据《煤矿测量规程》并结合***实际，陀螺一次定向中误差取m o =±7″。
1、 测角误差的影响：下βx M =∑±2下下y Rm ρβ式中 下βx M ——井下导线测角中误差；下y R ——井下导线各点与K 点连线在y 轴上的投影长度。
2、 量边误差的影响：∑+±=下下下下x xl L b l a M 2222cosα或者α22cos l xl m M ∑±=下式中 下a ——井下量边偶然误差系数；下b ——井下量边系统误差系数； α——各导线边与x 轴之间的夹角； 下x L ——井下两条贯通导线的起算点连线在x轴上的投影长度；ml ——导线量边误差。
矿山测量技术设计书
深圳市鹏茜国家矿山公园地下矿山现状测量技术设计书1 项目名称、项目地点、内容及实施单位1.1 项目名称：深圳市鹏茜国家矿山公园地下矿山现状测量1.2 项目地点：深圳市坪山区汤坑村1.3 项目内容：1、地面1:500地形测量；2、地下矿洞1:500现状测量和纵、横断面测量（-40米）；3、地下矿洞1:500现状测量和纵、横断面测量（-90米）；1.4 实施单位：深圳市地籍测绘大队2 测区概况2.1 测区位置我队受甲方委托,拟对深圳市鹏茜国家矿山公园地下矿山实施现状地形和断面测量。
鹏茜国家矿山公园（筹建），位于深圳市坪山区汤坑社区，是由深圳珠江投资发展有限公司于2007年投资5500万元全面收购鹏茜矿业公司准备开发的旅游项目。
该矿是因开采大理石矿而形成的矿区遗迹，整个矿区分为地表层面、地下40米水平、地下90米水平共3个部分，地面工业广场占地面积约1.7万平方米，地下可用空间超过100万立方米，冬暖夏凉，常年气温保持在21－22摄氏度之间，在全国首批国家矿山公园评审中，鹏茜矿区以总分第一的成绩获得了“国家矿山公园”的资格，是深圳市稀有的旅游资源。
地下矿井范围北至金碧路，南至横坪公路，东至旭升鞋业公司，西到赤子香路，地下巷道长度约10公里。
地面范围北至金碧路，南至坪山河桥以南约100米，东至鹏茜矿业公司东面围墙外约25米，西到坪山育才中学围墙西南角，面积约0.1平方公里，详细测量范围见附图一。
深圳市鹏茜国家矿山公园位置如图一。
2.2 地理概况测区内地面建筑物较多，植被稀少，南北和西面是市政公路，交通便利；地下有两个采矿层，有东西两个斜井相通，各层有独立的工作竖井，矿道走向较复杂，多支巷，不便于通视，作业难度较大。
巷道平坦，地面干爽，便于通行，主巷道大部分有可用的固定照明设备。
原有东西两个通风口，东通风口因铁爬梯损坏，已不能通行，除两个工作竖井外，仅有西通风口一个逃生口，有一定的安全隐患。
图一3 已有成果资料分析及利用测区内现有资料：1、深圳市国土和规划资源委员会提供的一级导线点I-256、I-812和DGY1-281三个，二等水准点一个，点号为II横坪5，高程57.234米，经实地调查，其点位保存完好，可作为本次测量的首级控制的起算数据；2、深圳市国土和规划资源委员会提供的部分1:1000地形图（2006年修测）；3、甲方提供的1:1000矿井开采平面图两份（1999年和2001年测图）。
矿山测量课程设计书
矿山测量课程设计一、概述1.1、设计目的矿山测量课程设计室在学完矿山测量学课程和完成矿山测量教学实验之后进行的。
是对学生进行测绘高级工程人才基本训练的一个重要环节。
其目的在于通过对某矿井的主要矿山测量工作的设计，培养学生独立分析问题和解决问题的能力及其创新能力。
1.2、编制依据1、《矿山测量学》第一分册，中国矿业大学出版社，1987年2、《全球定位系统(GPS)测量规范》GB/T18314-20013、《矿山测量与规范》GB/T 15663.6-20081.3、坐标系统选取1、平面坐标系采用1954北京坐标系。
按3°分带，中央子午线经度为L0=121°，横坐标加500Km。
2、高程系统采用1956黄海高程系统。
二生产限差的确定2.1、按一般采矿工程对测量工作的要求来确定。
一般采矿工程对测量工作的要求主要表现在利用矿图来解决采矿技术问题。
为满足基本矿图的精度要求，一般采用3.0m作为生产限差，即基本矿图上最弱点相对于矿井近井点或井下导线起始点而言的点位极限误差值为3.0m。
此限差值中包括有测量、绘图和用图的误差，若去掉后两项，测量允许误差（对1：2000矿图而言）为2.75m 左右。
2.2、按测图与绘、用图精度相匹配的原则确定绘、用图的极限误差一般取0.8mm（图上），若矿图的比例尺为1：2000时，即为1.6m，此误差值仅指测量误差，不含绘、用图误差。
2.3、按井巷光通的限差确定平面上中线的允许偏差取0.3~0.5m，高程的允许偏差为0.2m，此误差仅指测量误差。
2.4、按由地面向井下指定地点打垂直钻孔的要求确定当孔深小于100m时，可取1.4m作为生产限差。
三矿井平面联系测量3.1、测区范围及概况车夫山位于徐州市，地势平坦。
