EV3200 电梯门机专用变频器
EV3200说明书-简易版

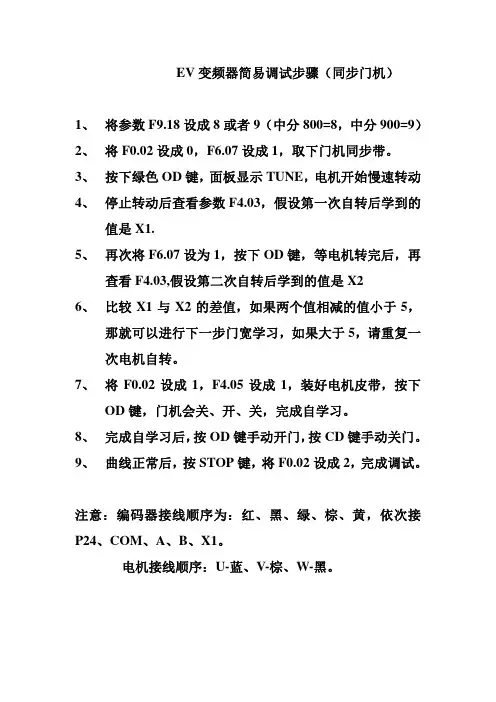

EV变频器简易调试步骤（同步门机）
1、将参数F9.18设成8或者9（中分800=8，中分900=9）
2、将F0.02设成0，F6.07设成1，取下门机同步带。
3、按下绿色OD键，面板显示TUNE，电机开始慢速转动
4、停止转动后查看参数F4.03，假设第一次自转后学到的
值是X1.
5、再次将F6.07设为1，按下OD键，等电机转完后，再
查看F4.03,假设第二次自转后学到的值是X2
6、比较X1与X2的差值，如果两个值相减的值小于5，
那就可以进行下一步门宽学习，如果大于5，请重复一
次电机自转。
7、将F0.02设成1，F4.05设成1，装好电机皮带，按下
OD键，门机会关、开、关，完成自学习。
8、完成自学习后，按OD键手动开门，按CD键手动关门。
9、曲线正常后，按STOP键，将F0.02设成2，完成调试。
注意：编码器接线顺序为：红、黑、绿、棕、黄，依次接P24、COM、A、B、X1。
电机接线顺序：U-蓝、V-棕、W-黑。
