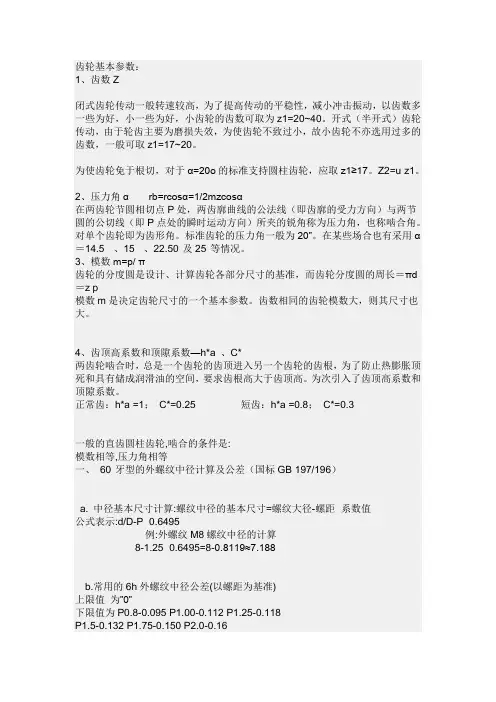

齿轮基本参数：1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。
开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。
为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1≥17。
Z2=u·z1。
2、压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20‖。
在某些场合也有采用α＝14.5°、15°、22.50°及25°等情况。
3、模数m=p/ π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长＝πd ＝z p模数m是决定齿轮尺寸的一个基本参数。
齿数相同的齿轮模数大，则其尺寸也大。
4、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。
为次引入了齿顶高系数和顶隙系数。
正常齿：h*a =1；C*=0.25 短齿：h*a =0.8；C*=0.3一般的直齿圆柱齿轮,啮合的条件是:模数相等,压力角相等一、60°牙型的外螺纹中径计算及公差（国标GB 197/196）a. 中径基本尺寸计算:螺纹中径的基本尺寸=螺纹大径-螺距×系数值公式表示:d/D-P×0.6495例:外螺纹M8螺纹中径的计算8-1.25×0.6495=8-0.8119≈7.188b.常用的6h外螺纹中径公差(以螺距为基准)上限值为‖0‖下限值为P0.8-0.095 P1.00-0.112 P1.25-0.118P1.5-0.132 P1.75-0.150 P2.0-0.16P2.5-0.17上限计算公式即基本尺寸,下限值计算公式d2-hes-Td2即中径基本尺寸-偏差-公差M8的6h级中径公差值：上限值7.188 下限值:7.188-0.118=7.07C常用的6g级外螺纹中径基本偏差: (以螺距为基准)P 0.80-0.024 P 1.00-0.026 P1.25-0.028 P1.5-0.032P1.75-0.034 P2-0.038 P2.5-0.042上限值计算公式d2-ges即基本尺寸-偏差下限值计算公式d2-ges-Td2即基本尺寸-偏差-公差例M8的6g级中径公差值:上限值7.188-0.028=7.16下限值:7.188-0.028-0.118=7.042注:①以上的螺纹公差是以粗牙为准,对细牙的螺纹公差相应有些变化,但均只是公差变大,所以按此控制不会越出规范界限,故在上述中未一一标出.②螺纹的光杆坯径尺寸在生产实际中根据设计要求的精度和螺纹加工设备的挤压力的不同而相应比设计螺纹中径尺寸加大0.04—0.08之间,为螺纹光杆坯径值,例我们公司的M8外螺纹6g级的螺纹光杆坯径实在7.08—7.13即在此范围.③考虑到生产过程的需要外螺纹在实际生产的未进行热处理和表面处理的中径控制下限应尽量保持在6h级为准二、60°内螺纹中径计算及公差(GB 197 /196)a. 6H级螺纹中径公差(以螺距为基准)上限值:P0.8+0.125 P1.00+0.150 P1.25+0.16 P1.5+0.180P1.25+0.00 P2.0+0.212 P2.5+0.224下限值为‖0‖,上限值计算公式2+TD2即基本尺寸+公差例:M8-6H内螺纹中径为:7.188+0.160=7.348 上限值:7.188为下限值b. 内螺纹的中径基本尺寸计算公式与外螺纹相同即D2=D-P×0.6495即内螺纹中径螺纹大径-螺距×系数值c. 6G级螺纹中径基本偏差E1(以螺距为基准)P0.8+0.024 P1.00+0.026 P1.25+0.028 P1.5+0.032P1.75+0.034 P1.00+0.026 P2.5+0.042例:M8 6G级内螺纹中径上限值:7.188+0.026+0.16=7.374下限值:7.188+0.026=7.214上限值公式2+GE1+TD2即中径基本尺寸+偏差+公差下限值公式2+GE1即中径尺寸+偏差三、外螺纹大径的计算及公差(GB 197/196)a. 外螺纹的6h大径上限值即螺纹直径值例M8为φ8.00上限值公差为‖0‖b. 外螺纹的6h级大径下限值公差(以螺距为基准)P0.8-0.15 P1.00-0.18 P1.25-0.212 P1.5-0.236 P1.75-0.265P2.0-0.28 P2.5-0.335大径下限计算公式:d-Td 即螺纹大径基本尺寸-公差例:M8外螺纹6h大径尺寸:上限为φ8,下限为φ8-0.212=φ7.788c. 外螺纹6g级大径的计算与公差6g级外螺纹的基准偏差(以螺距为基准)P0.8-0.024 P1.00-0.026 P1.25-0.028 P1.5-0.032 P1.25-0.024 P1.75 –0.034 P2.0-0.038 P2.5-0.042上限计算公式d-ges 即螺纹大径基本尺寸-基准偏差下限计算公式d-ges－Td 即螺纹大径基本尺寸-基准偏差-公差例: M8 外螺纹6g级大径上限值φ8-0.028=φ7.972下限值φ8-0.028-0.212=φ7.76注:①螺纹的大径是由螺纹光杆坯径及搓丝板/滚丝轮的牙型磨损程度来决定的,而且其数值在同样毛坯及螺纹加工工具的基础上与螺纹中径成反比出现即中径小则大径大,反之中径大则大径小.②对需进行热处理和表面处理等加工的零件,考虑到加工过程的关系实际生产时应将螺纹大径控制在6h级的下限值加0.04mm以上,如M8的外螺纹在搓(滚)丝的大径应保证在φ7.83以上和7.95以下为宜.四、内螺纹小径的计算与公差a. 内螺纹小径的基本尺寸计算(D1)径基本尺寸=内螺纹基本尺寸-螺距×系数例:内螺纹M8的小径基本尺寸8-1.25×1.0825=6.646875≈6.647b. 内螺纹6H级的小径公差(以螺距为基准)及小径值计算P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335P2.0 +0.375 P2.5 +0.48内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差注:6H级的下偏值为―0‖内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差例:6H级M8内螺纹小径的上限值6.647+0=6.6476H级M8内螺纹小径的下限值6.647+0+0.265=6.912c. 内螺纹6G级的小径基本偏差(以螺距为基准)及小径值计算P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034P2.0 +0.038 P2.5 +0.042内螺纹6G级的小径下限值公式=D1+GE1即内螺纹基本尺寸+偏差例: 6G级M8内螺纹小径的下限值6.647+0.028=6.6756G级M8内螺纹小径的上限值公式D1+GE1+TD1即内螺纹基本尺寸+偏差+公差例: 6G级M8内螺纹小径的上限值是6.647+0.028+0.265=6.94注:①内螺纹的牙高直接关系到内螺纹的承载力矩的大小,故在毛坯生产中应尽量在其6H级上限值以内②在内螺纹的加工过程中,内螺纹小径越小会给加工具——丝锥的使用效益有所影响.从使用的角度讲是小径越小越好,但综合考虑时一般采用小径的在中限至上限值之间,如果是铸铁或铝件时应采用小径的下限值至中限值之间③内螺纹6G级的小径在毛坯生产中可按6H级执行,其精度等级主要考虑螺纹中径的镀层,故只在螺纹加工时考虑丝锥的中径尺寸而不必考虑光孔的小径。
齿轮的基本参数和计算公式
齿轮的基本参数和计算公式齿轮是一种常见的机械元件，广泛应用于机械传动系统中。
了解齿轮的基本参数和计算公式对于正确设计和选择齿轮传动具有重要的意义。
下面将详细介绍齿轮的基本参数和计算公式。
一、齿轮的基本参数1.分度圆直径（D）：齿轮两侧齿槽最低点所在的圆的直径，是齿轮设计的基本参数。
2.齿数（z）：齿轮上的齿的数量。
齿数一般为整数，两个齿轮的齿数比可以决定齿轮传动的速比。
3.法向模数（m）：齿轮的模数，是齿轮设计中的重要参数。
可以通过齿轮的公称齿数和分度圆直径来计算。
4.齿廓圆直径（D_a）：位于齿槽底部的圆的直径，决定了齿轮传动的拓扑形状。
5.齿顶圆直径（D_f）：齿槽的顶部所在的圆的直径，与齿槽的接触和传力能力有关。
6.齿底圆直径（D_b）：齿槽底部所在的圆的直径，与齿槽的接触和传力能力有关。
7.齿距（p）：相邻齿的中心距离，是齿轮传动中两个齿轮之间的齿距参数。
8.压力角（α）：相接触齿廓线与法线之间的夹角，影响着齿轮接触性能和传力能力。
二、齿轮的计算公式1.模数（m）的计算公式：m=D/z2.齿距（p）的计算公式：p=πm3.弧齿高（h_a）和压力角（α）的计算公式：h_a = m(cos(α) + cos(α - φ))其中，φ为齿顶圆角。
4.齿顶高（h_f）和压力角（α）的计算公式：h_f = m(cos(α) + cos(α + φ))其中，φ为齿顶圆角。
5.齿厚（s）的计算公式：s = m(π/2 + tan(α) - α)6.齿廓圆直径（D_a）的计算公式：D_a=D+2m7.齿顶圆直径（D_f）的计算公式：D_f = D + 2m(cos(α) + cos(α + φ))8.齿底圆直径（D_b）的计算公式：D_b = D - 2m(cos(α) + cos(α - φ))需要注意的是，上述公式中齿顶圆角（φ）是一个常量，一般情况下取20°。
三、齿轮的计算过程1.根据传动比确定主动轮的分度圆直径和齿数。
齿轮各参数计算公式
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角＝20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C 是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角＝20°，正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
齿轮各参数计算公式
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角α＝20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h ＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角α＝20°，正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al ＝77.5 mm ，齿数z 1＝29。
齿轮参数计算公式
齿轮参数计算公式内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.1.内齿模数齿轮2.直齿模数齿轮3.斜齿模数齿轮4.伞齿模数齿轮5.变位模数齿轮6.直齿径节齿轮7.斜齿径节齿轮8.齿条节圆柱上的螺旋角：基圆柱上的螺旋角：齿厚中心车角：销子直径：中心距离增加系数：标准正齿轮的计算（小齿轮①，大齿轮②）1．齿轮齿标准2．工齿齿形直齿3．模数m4．压力角5．齿数6．有效齿深7．全齿深8．齿顶隙9．基础节圆直径10．外径11．齿底直径12．基础圆直径14．法线节距15．圆弧齿厚16．弦齿厚17．齿轮油标尺齿高18．跨齿数19．跨齿厚20．销子直径21．圆柱测量尺寸（偶数齿）（奇数齿）其中,22．齿隙标准螺旋齿的计算公式（齿直角方式）（小齿轮①，大齿轮②）1.齿轮齿形标准2.齿形基准断面齿直角3.工具齿形螺旋齿4.模数5.压力角6.齿数7.螺旋角方向（左或右）9.全齿深10.正面压力角11.中心距离12.基准节圆直径13.外径14.齿底圆直径15.基圆直径16.基圆上的螺旋角17.导程18.周节（齿直角）19.法线节距（齿直角）20.圆弧齿厚（齿直角）21.相当正齿轮齿数22.弦齿厚23.齿轮游标尺齿深24.跨齿数25.跨齿厚26.梢子直径其中，27.圆柱测量尺寸（偶数齿）（奇数齿）28.齿隙移位正齿轮计算公式（小齿轮①，大齿轮②）1．齿轮齿形转位2．工具齿形直齿3．模数4．压力角5．齿数6．有效齿深7．全齿深或8．齿隙9．转位系数10．中心距离11．基准节圆直径12．啮合压力角13．啮合节圆直径14．外径15．齿顶圆直径16．基圆直径17．周节18．法线节距19．圆弧齿厚20．弦齿厚21．齿轮游标尺齿高22．跨齿数23．跨齿厚24．梢子直径25．圆柱测量尺寸偶数齿）（奇数齿）移位螺旋齿的计算公式（齿直角方式）（小齿轮①，大齿轮②）1.齿轮齿形移位2.齿形基准断面齿直角3.工具齿形螺旋齿4.模数（齿直角）5.压力角（齿直角）6.齿数7.螺旋方向8.有效齿深9.全齿深10.移位系数11.中心距离12.正面模数13.正面压力角14.相当正齿轮齿数15.齿直角啮齿压力角16.基准节圆直径17.外径18.啮齿节圆直径19.基圆直径20.基础圆柱上的螺旋角21.圆弧齿厚22.弦齿厚23.齿轮游标尺齿高24.跨齿数25.跨齿厚26.销子直径27.圆柱测量尺寸（偶数齿）注：齿隙f=m1.25以下0.025-0.075m1.25-2.50.05-0.10蜗轮、蜗杆的计算公式：1，传动比=蜗轮齿数÷蜗杆头数2，中心距=（蜗轮节径+蜗杆节径）÷23，蜗轮吼径=（齿数+2）×模数4，蜗轮节径=模数×齿数5，蜗杆节径=蜗杆外径-2×模数6，蜗杆导程=π×模数×头数7，螺旋角（导程角）tgB=（模数×头数）÷蜗杆节径内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
齿轮各参数计算公式知识讲解
齿轮各参数计算公式13-1什么是分度圆？标准齿轮的分度圆在什么位置上？ 13-2 一渐开线，其基圆半径r b = 40 mm ,试求此渐开线压力角 =20。
处的半径r 和曲率半径p的大小。
13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径 da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数 z i = 22、z 2 = 98,小齿轮齿顶圆直径d ai = 240 mm ,大 齿轮全齿高h = 22.5 mm ,试判断这两个齿轮能否正确啮合传动 ？名称 代号 计算公式 模数 m m=p/n =d/z=da/(z+2)(d 为分度圆直径齿距 P p= n m=t d/z 齿数 z z=d/m=n d/p 分度圆直径 d d=mz=da-2m齿顶圆直径 da da=m(z+2)=d+2m=p(z+2)/ n 齿根圆直径 df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼 ha ha=m=p/n 齿根高 hf hf=1.25m齿高 h h=2.25m 齿厚 s s=p/2= n m/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数 k k=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]模数齿轮计算公式 ,z 为齿数）13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z i = 19、Z2 = 81,模数m= 5 mm,压力角=20°若将其安装成a' = 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2 = 66,模数m =3.5 mm,压力角 =20°正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
齿轮齿条计算公式
齿轮齿条计算公式
齿轮齿条计算公式是用于计算齿轮和齿条的一组公式。
齿轮齿条计算公式是由英国的科学家格林沃尔德（Greenwood）所提出的，早在1850年前后便有了初步的研究与探讨。
根据格林沃尔德（Greenwood）提出的齿轮齿条计算公式：
1、齿轮齿形参数：。
齿宽 b =（m/z）cosα 。
齿厚 h=（m/z）sinα 。
2、齿轮齿根半径：
齿根半径r=(mη/πz)cosα。
3、压力角：
压力角α=tan-1(βm/n)。
4、发动机中切面积：
S=mπz/n；
5、齿轮应力：
F=Fc/2；
6、轴形弹性模量：
G=E/2；
7、轴和齿圈弹性模量：
Gk=Ek/(1-Ek^2/G^2)；
8、转动惯量：
Jk=mπ^2/2；
9、齿圈直径：
Dk=d+(z/ln2)；
10、发动机中齿圈弹性模量：
Ek=E/2；
根据上述齿轮齿条计算公式，可以计算出齿轮和齿条的相关参数，从而为设计者提供更为准确的设计参数。
齿轮各参数计算公式
模数齿轮计算公式名称代号计算公式模数m m=p/n =d/z=da/（z+2）（d为分度圆直径，z为齿数）齿距P p= n m=t d/z齿数Z z=d/m=n d/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/ n齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼ha ha=m=p/n齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2= n m/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1什么是分度圆？标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b= 40 mm ,试求此渐开线压力角：■ = 20°处的半径r和曲率半径p的大小。
13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数z i= 22、Z2= 98,小齿轮齿顶圆直径d ai= 240 mm ,大齿轮全齿高h=22.5 mm，试判断这两个齿轮能否正确啮合传动？13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为Z1= 19、Z2= 81,模数m= 5 mm，压力角«= 20°若将其安装成a'= 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2= 66,模数m = 3.5 mm ,压力角□= 20°正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d ai= 77.5 mm，齿数z1=29。
齿轮参数计算公式，这次终于整全了！
齿轮参数计算公式，这次终于整全了！1. 内齿模数齿轮2. 直齿模数齿轮3. 斜齿模数齿轮4. 伞齿模数齿轮5. 变位模数齿轮6. 直齿径节齿轮7. 斜齿径节齿轮8. 齿条节圆柱上的螺旋角：基圆柱上的螺旋角：齿厚中心车角：销子直径：中心距离增加系数：标准正齿轮的计算（小齿轮①，大齿轮②）1．齿轮齿标准2．工齿齿形直齿3．模数 m4．压力角5．齿数6．有效齿深7．全齿深8．齿顶隙9．基础节圆直径10．外径11．齿底直径12．基础圆直径13．周节14．法线节距15．圆弧齿厚16．弦齿厚17．齿轮油标尺齿高18．跨齿数19．跨齿厚20．销子直径21．圆柱测量尺寸（偶数齿）（奇数齿）其中,22．齿隙标准螺旋齿的计算公式（齿直角方式）（小齿轮①，大齿轮②）1.齿轮齿形标准2.齿形基准断面齿直角3.工具齿形螺旋齿4.模数5.压力角6.齿数7.螺旋角方向（左或右）8.有效齿深9.全齿深10.正面压力角11.中心距离12.基准节圆直径13.外径14.齿底圆直径15.基圆直径16.基圆上的螺旋角17.导程18.周节（齿直角）19.法线节距（齿直角）20.圆弧齿厚（齿直角）21.相当正齿轮齿数22.弦齿厚23.齿轮游标尺齿深24.跨齿数25.跨齿厚26.梢子直径其中，27.圆柱测量尺寸（偶数齿）（奇数齿）28.齿隙移位正齿轮计算公式（小齿轮①，大齿轮②）1．齿轮齿形转位2．工具齿形直齿3．模数4．压力角5．齿数6．有效齿深7．全齿深或8．齿隙9．转位系数10．中心距离11．基准节圆直径12．啮合压力角13．啮合节圆直径14．外径15．齿顶圆直径16．基圆直径17．周节18．法线节距19．圆弧齿厚20．弦齿厚21．齿轮游标尺齿高22．跨齿数23．跨齿厚24．梢子直径25．圆柱测量尺寸（偶数齿）（奇数齿）移位螺旋齿的计算公式（齿直角方式）（小齿轮①，大齿轮②）1.齿轮齿形移位2.齿形基准断面齿直角3.工具齿形螺旋齿4.模数（齿直角）5.压力角（齿直角）6.齿数7.螺旋方向8.有效齿深9.全齿深10.移位系数11.中心距离12.正面模数13.正面压力角14.相当正齿轮齿数15.齿直角啮齿压力角16.基准节圆直径17.外径18.啮齿节圆直径19.基圆直径20.基础圆柱上的螺旋角21.圆弧齿厚22.弦齿厚23.齿轮游标尺齿高24.跨齿数25.跨齿厚26.销子直径27.圆柱测量尺寸（偶数齿）注：齿隙 f=m 1.25以下 0.025-0.075m 1.25-2.5 0.05-0.10蜗轮、蜗杆的计算公式：1，传动比=蜗轮齿数÷蜗杆头数2，中心距=（蜗轮节径+蜗杆节径）÷23，蜗轮吼径=（齿数+2）×模数4，蜗轮节径=模数×齿数5，蜗杆节径=蜗杆外径-2×模数6，蜗杆导程=π×模数×头数7，螺旋角（导程角）tgB=（模数×头数）÷蜗杆节径-End-来源：网络。
齿轮各参数计算公式知识讲解
齿轮各参数计算公式模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角 ＝20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m ＝3.5 mm，压力角α＝20°，正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
齿轮各参数计算公式
欢迎共阅模数齿轮计算公式:名称代号 计算公式 模数m m=p/π=d/z=da/(z+2) （d 为分度圆直径，z 为齿数） 齿距p p=πm=πd/z 齿数z z=d/m=πd/p 分度圆直径d d=mz=da-2m 齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π 齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m 齿顶高ha ha=m=p/π 齿根高 齿高 齿厚 中心距 跨测齿数13-1 13-2 ρ的大小。
13-3 ，问是哪13-4 ，大13-5 ＝5 mm ，压力角?＝20°。
（径向间隙）13-6 ，模数m ＝3.5 mm 中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al ＝77.5 mm ，齿数z 1＝29。
现要求设计一个大齿轮与其相啮合，传动的安装中心距a ＝145 mm ，试计算这对齿轮的主要参数及大齿轮的主要尺寸。
13-8 某标准直齿圆柱齿轮，已知齿距p ＝12.566 mm ，齿数z ＝25，正常齿制。
求该齿轮的分度圆直径、齿顶圆直径、齿根圆直径、基圆直径、齿高以及齿厚。
13-9 当用滚刀或齿条插刀加工标准齿轮时，其不产生根切的最少齿数怎样确定?当被加工标准齿轮的压力角?＝20°、齿顶高因数h a*＝0.8时，不产生根切的最少齿数为多少?13-10 变位齿轮的模数、压力角、分度圆直径、齿数、基圆直径与标准齿轮是否一样?13-11 设计用于螺旋输送机的减速器中的一对直齿圆柱齿轮。
已知传递的功率P＝10 kW，小齿轮由电动机驱动，其转速n l＝960 r/min，n2＝240 r/min。
单向传动，载荷比较平稳。
13-12 单级直齿圆柱齿轮减速器中，两齿轮的齿数z1＝35、z2＝97，模数m＝3 mm，压力?＝20°，齿宽b l＝动。
180～200 HBSβ＝8°6′341)2、3、42)图13-1513-16m=5mm，z1=20,（1（2题13-16图13-17 在一般传动中，如果同时有圆锥齿轮传动和圆柱齿轮传动，圆锥齿轮传动应放在高速级还是低速级？为什么？13-18 试设计斜齿圆柱齿轮减速器中的一对斜齿轮。
