雷克萨斯RX先锋专用DVD导航的关键性能及安装步骤

先将左边挡板轻轻拉开，注意不能用力太大，防止拆断挡板，再将左边固 定主机的两个螺钉松开
2.将此螺 钉松开取
出 1.将挡 板拉
3.将此螺 钉松开取
出
开
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
先用力将CD机左边拉出，再用同样的方法将右边也松开，就可以松开CD主 机
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
再从下部将档位板拆出
从下边将 档位板取
下
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
将图示4个连接线的插头（箭头处）松开，再将线束固定扣（圆圈处）松开， 就可以取档位板
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
直接用力将右挡板取出，见下图 示
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
取手套箱下面的挡板，如图示处挡板一共有3个扣位（箭头处）扣住，拉开 后就可以将挡板取下，注意取下后中间的插头不要去松开，直接将挡板放
在副驾驶位下面
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
拆副驾驶位左边的三块挡板和手 套箱侧挡板
下面 挡板
侧面 挡板
左侧
挡板 雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
RX270/350
——悦声影音先锋专用导航性能介绍和安装步骤
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
雷克萨斯RX270/350先锋AVIC-
F7141专用车载DVD导航

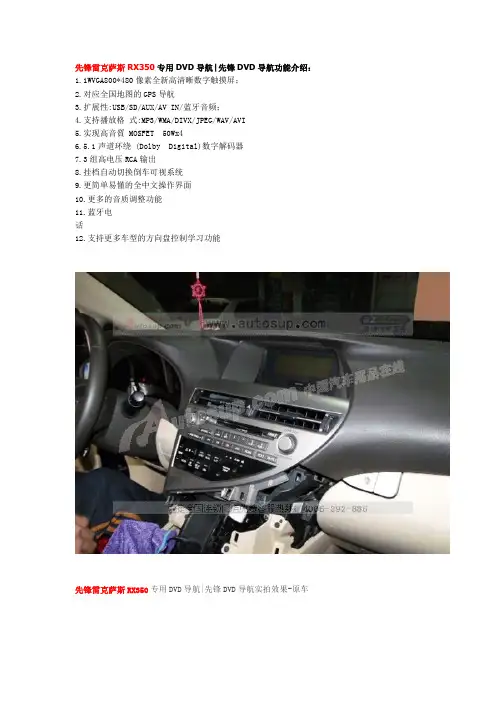

主要性能介绍：
◆ WVGA800*480像素8寸全新高清晰ห้องสมุดไป่ตู้字触摸屏 ◆ 首创3D实景导航路线更清晰精准 ◆ 扩展性:USB/SD/AUX/AV IN/蓝牙音频 ◆ 支持播放格式:MP3/WMA/DIVX/JPEG/WAV/AVI ◆ CAN接口，跟雷克萨斯原厂对接 ◆ 实现高音音质MOSFET 50Wx4 ◆ 5.1声道环绕 (Dolby Digital)数字解码器 ◆ 3组高电压RCA输出 ◆ 16段均衡设置
——5模式预设均衡器 ——2模式自定义均衡器 ◆ 高保真收音(FM/AM)可预设18FM/12AM电台 ◆ 自动切换可视系统 ◆ 更简单易懂的全中文操作界面 ◆ 更多的音质调整功能 ◆ 蓝牙电话 ◆ 支持地图界面中触控多媒体
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
原车CD机图片
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
后视镜线（对自带后视镜， 如不带则无此线）、MIC 线、导航天线
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
手套 箱托
架
底安装 架定位 顺着4个孔在底
口部钻安装孔
柜桶 主机固 雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
安装主机底安装支架：将主机底支架和安装支架（见上右图）对齐
底安装 架
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
然后锁上4个M4安装螺钉（见箭头处），再将手套箱档板更换成带线安装 孔的挡板
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
先用档位板下扣的两个扣位（见图左），再压上面的两个扣位就可以将杂 物座取下
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
再将上面4个黄色的夹子取下，直 接改装到DVD的鼠标上
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
安装导航天线、MIC线及倒车视频
手套
将图示中左、右2个螺钉松开（见 下图箭头处）
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
再将挡板取下，将挡板直接放在副驾驶位下面。注意：不能将挡板上的接 头拨下，否则有可能损坏空气囊。
警告：此插头不要拨出来，否 则有可能损坏空气囊
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
取手套箱下面的2个螺钉（见图示 箭头处）
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
将此插头松开，就可以取出屏组 件
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
将框上的塑胶夹取出，以备后用（这些夹子可以直接改装到DVD的屏上）
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
将挡杆上的把手头旋上
取出把 手头
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
取出手套箱：将连接在手套箱上的插座（箭头处）拨下，再将固定连接线 的卡块（圆圈处）松开就可以取出手套箱
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
先将手套箱上的托架（见下左图）取出，再将底安装支架套在底部，顺着4 个通孔在手套箱底部钻4个直径为7.0MM安装孔（见下右图）
拆大装饰框，按图示顺序，用工 具将大装饰框撬起
用工具将框左
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
用工具将框右
同时将框上的塑胶夹取出，以备后用（这些夹子可以直接改装到DVD的装 饰框上）
这两个夹子拆下备用
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
将下图示圆圈处的三个螺钉取下
线
倒车视频线盖
后视镜插头
倒车视频线（仅对原车自带后 视摄像头时使用）
原车视频插头 当用自购后视摄像头时加接匹配
线，具体接法见主机接线部分
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
将MIC头贴在后视镜上边中间位置（下图左），再将导航天线头贴在后视镜 附近玻璃上（见下图左），并盖上后视屏线盖；再将天线及咪线按图右方
向走线并藏好
走线示意图 咪头安装位置导航天线头
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
安装手套箱：将后视镜线（对自带后视镜，如不带则无此线）、MIC线、 导航天线从手套箱侧板穿进（下图左箭头处），并将屏到主机、CD机到 主机、鼠标到主机的线束从手套箱左下部穿过，再从盖板处安装口穿过 （下图右箭头处）。参照拆车方法安装手套箱、副驾驶位侧板、手套箱 底板、空气囊挡板、手套箱侧板及侧面挡板等。
将CD机上的4根联接线（箭头处）松开，就可以取下原车CD机
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
打开手套箱门，将上面的2个螺钉 （见箭头处）松开取出
雷克萨斯RX先锋专用DVD导航的关 键性能及安装步骤
取手套箱左边的两个固定螺钉 （见图示箭头处）
