期末复习 半导体材料知识讲解
半导体器件的基本知识
半导体器件的基本知识半导体器件的基本知识，真是个神奇的世界。
咱们常常提到“半导体”，脑海里浮现出那些小小的芯片，觉得它们离我们有点遥远。
其实，半导体就在我们身边，像个无形的助手，让生活变得更加便利。
一、半导体的基本概念1.1 半导体是什么？半导体，简单来说，就是一种介于导体和绝缘体之间的材料。
它们在某些条件下能导电，在其他情况下又不导电。
是不是听上去有点神秘？其实，最常见的半导体材料就是硅。
我们用的手机、电脑，里面的处理器，几乎都离不开硅的身影。
1.2 半导体的特性半导体有很多奇妙的特性，比如它的电导率。
温度变化、杂质掺入，都会影响它的导电性能。
说白了，半导体的电性就像人心一样，瞬息万变。
通过控制这些特性，工程师们可以设计出各种各样的电子器件。
二、半导体器件的类型2.1 二极管咱们来聊聊二极管。
这小家伙看似简单，却是半导体世界的基石。
二极管只允许电流朝一个方向流动。
它就像个单行道，确保电流不走回头路。
常见的应用就是整流器，把交流电转成直流电。
这在生活中非常重要，大家用的手机充电器，就离不开二极管的帮助。
2.2 晶体管接下来是晶体管。
晶体管的发明可谓是科技界的一场革命。
它不仅能放大电信号，还能用作开关，控制电流的流动。
晶体管的出现，让电子产品变得更小、更快。
你知道吗？现代计算机的核心，CPU，里面就有成千上万的晶体管在默默工作。
2.3 其他器件还有很多其他的半导体器件，比如场效应管、光电二极管等。
每种器件都有其独特的用途和应用领域。
它们一起构成了一个复杂而又和谐的生态系统。
可以说，半导体器件的多样性是现代科技发展的动力。
三、半导体的应用3.1 消费电子说到应用，咱们首先想到的就是消费电子。
手机、平板、电视，都是半导体的舞台。
随着科技的进步，半导体技术不断演变，产品功能越来越强大，性能越来越高。
可以说，半导体让我们的生活变得丰富多彩。
3.2 工业应用除了消费电子，半导体在工业中也大显身手。
自动化设备、传感器、控制系统，全都依赖于半导体技术的支持。
半导体知识点总结大全
半导体知识点总结大全引言半导体是一种能够在一定条件下既能导电又能阻止电流的材料。
它是电子学领域中最重要的材料之一，广泛应用于集成电路、光电器件、太阳能电池等领域。
本文将对半导体的知识点进行总结，包括半导体基本概念、半导体的电子结构、PN结、MOS场效应管、半导体器件制造工艺等内容。
一、半导体的基本概念（一）电子结构1. 原子结构：半导体中的原子是由原子核和围绕原子核轨道上的电子组成。
原子核带正电荷，电子带负电荷，原子核中的质子数等于电子数。
2. 能带：在固体中，原子之间的电子形成了能带。
能带在能量上是连续的，但在实际情况下，会出现填满的能带和空的能带。
3. 半导体中的能带：半导体材料中，能带又分为价带和导带。
价带中的电子是成对出现的，导带中的电子可以自由运动。
（二）本征半导体和杂质半导体1. 本征半导体：在原子晶格中，半导体中的电子是在能带中的，且不受任何杂质的干扰。
典型的本征半导体有硅（Si）和锗（Ge）。
2. 杂质半导体：在本征半导体中加入少量杂质，形成掺杂，会产生额外的电子或空穴，使得半导体的导电性质发生变化。
常见的杂质有磷（P）、硼（B）等。
（三）半导体的导电性质1. P型半导体：当半导体中掺入三价元素（如硼），形成P型半导体。
P型半导体中导电的主要载流子是空穴。
2. N型半导体：当半导体中掺入五价元素（如磷），形成N型半导体。
N型半导体中导电的主要载流子是自由电子。
3. 载流子浓度：半导体中的载流子浓度与掺杂浓度有很大的关系，载流子浓度的大小决定了半导体的电导率。
4. 质量作用：半导体中载流子的浓度受温度的影响，其浓度与温度成指数关系。
二、半导体器件（一）PN结1. PN结的形成：PN结是由P型半导体和N型半导体通过扩散结合形成的。
2. PN结的电子结构：PN结中的电子从N区扩散到P区，而空穴从P区扩散到N区，当N区和P区中的载流子相遇时相互复合。
3. PN结的特性：PN结具有整流作用，即在正向偏置时具有低电阻，反向偏置时具有高电阻。
半导体基本知识总结
半导体基本知识总结半导体是一种介于导体（如金属）和绝缘体（如橡胶）之间的材料。
它的电导率介于导体和绝缘体之间，可以在特定条件下导电或导热。
半导体材料通常由硅（Si）或锗（Ge）等元素组成。
半导体具有以下几个重要特性：1. 带隙: 半导体具有能带隙，在原子之间存在禁止带，使得半导体在低温状态下几乎没有自由电子或空穴存在。
当半导体受到外部能量或掺杂杂质的影响时，带隙可以被克服，进而产生导电或导热行为。
2. 导电性: 半导体的电导性取决于其材料内部的掺杂情况。
掺杂是指将杂质元素（如硼或磷）引入半导体材料中，以改变其电子特性。
N型半导体中的杂质元素会提供额外的自由电子，增加导电性；P型半导体中的杂质元素会提供额外的空穴，也可以增加导电性。
3. PN结: PN结是由P型半导体和N型半导体通过特定方式连接而成的结构。
PN结具有整流特性，只允许电流在特定方向上通过。
当正向偏置（即正端连接正极，负端连接负极）时，电流可以自由通过；而反向偏置时，几乎没有电流通过。
4. 半导体器件: 多种半导体器件被广泛使用，如二极管、晶体管和集成电路。
二极管是一种具有正向和反向导电特性的器件，可用于整流和电压稳定等应用。
晶体管是一种具有放大和开关功能的半导体器件。
集成电路是把多个晶体管、电阻和电容等器件集成在一起，成为一个小型电路单元，用于各种电子设备。
半导体的发现和发展极大地推动了现代电子技术的进步。
它不仅广泛应用于计算机、通信设备和电子产品，还在光电子学、太阳能电池和传感器等领域发挥着重要作用。
随着半导体技术的不断发展，人们对于半导体材料与器件的研究仍在进行，为电子技术的未来发展提供了无限可能性。

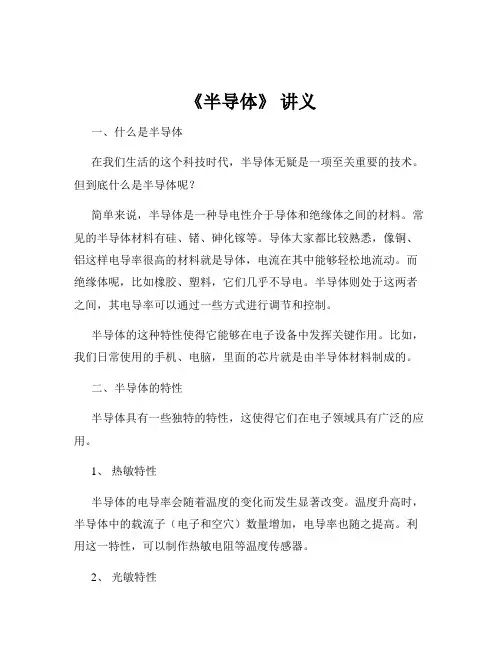

《半导体》 讲义
《半导体》讲义一、什么是半导体在我们生活的这个科技时代，半导体无疑是一项至关重要的技术。
但到底什么是半导体呢？简单来说，半导体是一种导电性介于导体和绝缘体之间的材料。
常见的半导体材料有硅、锗、砷化镓等。
导体大家都比较熟悉，像铜、铝这样电导率很高的材料就是导体，电流在其中能够轻松地流动。
而绝缘体呢，比如橡胶、塑料，它们几乎不导电。
半导体则处于这两者之间，其电导率可以通过一些方式进行调节和控制。
半导体的这种特性使得它能够在电子设备中发挥关键作用。
比如，我们日常使用的手机、电脑，里面的芯片就是由半导体材料制成的。
二、半导体的特性半导体具有一些独特的特性，这使得它们在电子领域具有广泛的应用。
1、热敏特性半导体的电导率会随着温度的变化而发生显著改变。
温度升高时，半导体中的载流子（电子和空穴）数量增加，电导率也随之提高。
利用这一特性，可以制作热敏电阻等温度传感器。
2、光敏特性半导体在受到光照时，其电导率也会发生变化。
这一特性被用于制作光电探测器、太阳能电池等。
3、掺杂特性通过向纯净的半导体中掺入少量的杂质元素，可以显著改变其电导率和电学性质。
这种掺杂过程就像是给半导体“调味”，让它能够满足不同的应用需求。
三、半导体的制造工艺要将半导体材料变成实用的电子器件，需要经过一系列复杂而精细的制造工艺。
1、晶圆制备首先，需要制备出高纯度的半导体晶圆。
通常是从硅矿石中提炼出硅，然后通过一系列的提纯和结晶工艺，制成单晶硅晶圆。
2、光刻这是半导体制造中非常关键的一步。
通过光刻技术，可以在晶圆表面涂上光刻胶，然后用紫外线透过掩膜版照射，使光刻胶发生化学反应，从而在晶圆表面形成所需的图案。
3、刻蚀在光刻形成图案后，使用化学或物理方法对晶圆进行刻蚀，去除不需要的部分，留下所需的半导体结构。
4、掺杂如前所述，通过掺杂来改变半导体的电学性质。
5、薄膜沉积在晶圆表面沉积各种薄膜，如绝缘层、金属层等。
6、封装测试完成制造后，对芯片进行封装，以保护芯片并提供电气连接，然后进行测试，确保其性能符合要求。

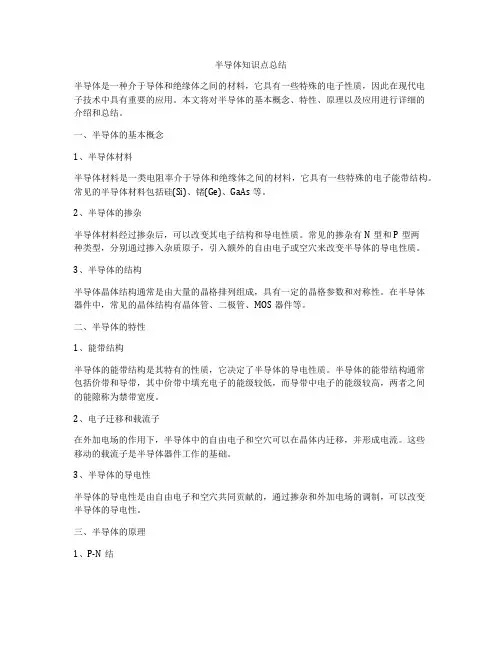

半导体知识点总结
半导体知识点总结半导体是一种介于导体和绝缘体之间的材料，它具有一些特殊的电子性质，因此在现代电子技术中具有重要的应用。
本文将对半导体的基本概念、特性、原理以及应用进行详细的介绍和总结。
一、半导体的基本概念1、半导体材料半导体材料是一类电阻率介于导体和绝缘体之间的材料，它具有一些特殊的电子能带结构。
常见的半导体材料包括硅(Si)、锗(Ge)、GaAs等。
2、半导体的掺杂半导体材料经过掺杂后，可以改变其电子结构和导电性质。
常见的掺杂有N型和P型两种类型，分别通过掺入杂质原子，引入额外的自由电子或空穴来改变半导体的导电性质。
3、半导体的结构半导体晶体结构通常是由大量的晶格排列组成，具有一定的晶格参数和对称性。
在半导体器件中，常见的晶体结构有晶体管、二极管、MOS器件等。
二、半导体的特性1、能带结构半导体的能带结构是其特有的性质，它决定了半导体的导电性质。
半导体的能带结构通常包括价带和导带，其中价带中填充电子的能级较低，而导带中电子的能级较高，两者之间的能隙称为禁带宽度。
2、电子迁移和载流子在外加电场的作用下，半导体中的自由电子和空穴可以在晶体内迁移，并形成电流。
这些移动的载流子是半导体器件工作的基础。
3、半导体的导电性半导体的导电性是由自由电子和空穴共同贡献的，通过掺杂和外加电场的调制，可以改变半导体的导电性。
三、半导体的原理1、P-N结P-N结是半导体器件中最基本的结构之一，它由P型半导体和N型半导体组成。
P-N结具有整流、放大、开关等功能，是二极管、光电二极管等器件的基础。
2、场效应器件场效应器件是一类利用外加电场控制半导体导电性质的器件，包括MOS场效应管、JFET场效应管等。
场效应器件具有高输入电阻、低功耗等优点，在数字电路和模拟电路中得到广泛应用。
3、半导体光电器件半导体光电器件是一类利用光电效应将光能转化为电能的器件，包括光电二极管、光电导电器件等。
光电器件在光通信、光探测、光伏等领域有着重要的应用。
(整理)半导体基础知识.
1.1 半导体基础知识概念归纳本征半导体定义：纯净的具有晶体结构的半导体称为本征半导体。
电流形成过程：自由电子在外电场的作用下产生定向移动形成电流。
绝缘体原子结构：最外层电子受原子核束缚力很强，很难成为自由电子。
绝缘体导电性：极差。
如惰性气体和橡胶。
半导体原子结构：半导体材料为四价元素，它们的最外层电子既不像导体那么容易挣脱原子核的束缚，也不像绝缘体那样被原子核束缚得那么紧。
半导体导电性能：介于半导体与绝缘体之间。
半导体的特点：★在形成晶体结构的半导体中，人为地掺入特定的杂质元素，导电性能具有可控性。
★在光照和热辐射条件下，其导电性有明显的变化。
晶格：晶体中的原子在空间形成排列整齐的点阵，称为晶格。
共价键结构：相邻的两个原子的一对最外层电子（即价电子）不但各自围绕自身所属的原子核运动，而且出现在相邻原子所属的轨道上，成为共用电子，构成共价键。
自由电子的形成：在常温下，少数的价电子由于热运动获得足够的能量，挣脱共价键的束缚变成为自由电子。
空穴：价电子挣脱共价键的束缚变成为自由电子而留下一个空位置称空穴。
电子电流：在外加电场的作用下，自由电子产生定向移动，形成电子电流。
空穴电流：价电子按一定的方向依次填补空穴（即空穴也产生定向移动），形成空穴电流。
本征半导体的电流：电子电流+空穴电流。
自由电子和空穴所带电荷极性不同，它们运动方向相反。
载流子：运载电荷的粒子称为载流子。
导体电的特点：导体导电只有一种载流子，即自由电子导电。
本征半导体电的特点：本征半导体有两种载流子，即自由电子和空穴均参与导电。
本征激发：半导体在热激发下产生自由电子和空穴的现象称为本征激发。
复合：自由电子在运动的过程中如果与空穴相遇就会填补空穴，使两者同时消失，这种现象称为复合。
动态平衡：在一定的温度下，本征激发所产生的自由电子与空穴对，与复合的自由电子与空穴对数目相等，达到动态平衡。
载流子的浓度与温度的关系：温度一定，本征半导体中载流子的浓度是一定的，并且自由电子与空穴的浓度相等。
半导体知识点总结高中
半导体知识点总结高中一、半导体的概念半导体是介于导体和绝缘体之间的一类物质。
在半导体中，电子的导电能力比绝缘体好，但并不及导体好。
半导体的导电机制是通过外加电场或光照来改变材料的导电性质。
二、半导体的基本性质1. 禁带宽度：半导体的能带结构是由价带和导带组成，两者之间的能带间隙称为禁带宽度。
禁带宽度决定了半导体的电学特性，一般被用来区分半导体的种类，如硅、锗等。
2. 导电机制：半导体的导电机制主要有两种，一是载流子的浓度可以通过外加电场或光照来改变，此时的导电机制称为电场效应或光照效应。
二是在高温下，少数载流子的浓度大大增加，使得半导体发生了电导，此时的导电机制称为热激发。
3. 施主和受主：半导体材料中的掺杂原子可以分为施主和受主，施主是指掺入材料中导致材料带负电性的原子，而受主是指导致带正电性的原子。
4. 电子与空穴：当半导体中的原子受到激发时，可以形成自由电子和自由空穴，这两者是载流子的基本单位。
三、半导体器件1. 二极管：二极管是一种半导体器件，它由P型区和N型区组成，具有单向导电性。
当加在二极管两端的电压大于开启电压时，二极管就开始导电了。
2. 晶体三极管：晶体三极管是一种电子器件，是由两个P型半导体和一个N型半导体层堆积而成的。
晶体三极管有放大信号、开关控制信号等功能。
四、半导体材料1. 硅(Si)：硅是目前最常用的半导体材料，具有稳定性好、制备工艺成熟、价格便宜等特点。
硅半导体的电子迁移率不高，电导率较低，但是它便宜易得，并且有很好的化学稳定性。
2. 锗(Ge)：在早期半导体技术中，锗是最早用作半导体材料的。
锗具有良好的电子迁移率，是一种重要的电子材料。
五、半导体的应用1. 微电子器件：微电子器件是半导体的最主要应用之一。
我们所见到的电子产品、电脑、手机等都离不开半导体器件。
2. 光电器件：半导体材料具有优异的光电性能，可以制备出各种光电器件，如光电二极管、光电晶体管等。
3. 太阳能电池：半导体材料可以转化光能为电能，利用太阳能电池板中的半导体材料可以将阳光直接转换为电能。
半导体材料（复习资料）
半导体材料（复习资料）半导体材料复习资料0:绪论1.半导体的主要特征：（1）电阻率在10-3 ~ 109 ??cm 范围（2）电阻率的温度系数是负的（3）通常具有很高的热电势（4）具有整流效应（5）对光具有敏感性，能产生光伏效应或光电导效应2.半导体的历史：第一代：20世纪初元素半导体如硅（Si）锗（Ge）；第二代：20世纪50年代化合物半导体如砷化镓（GaAs）铟磷（InP）；第三代：20世纪90年代宽禁带化合物半导体氮化镓（GaN）碳化硅（SiC）氧化锌（ZnO）。
第一章：硅和锗的化学制备第一节：硅和锗的物理化学性质１.硅和锗的物理化学性质１）物理性质硅和锗分别具有银白色和灰色金属光泽，其晶体硬而脆。
二者熔体密度比固体密度大，故熔化后会发生体积收缩（锗收缩5.5%，而硅收缩大约为10%）。
硅的禁带宽度比锗大，电阻率也比锗大4个数量级，并且工作温度也比锗高，因此它可以制作高压器件。
但锗的迁移率比硅大，它可做低压大电流和高频器件。
2）化学性质（1）硅和锗在室温下可以与卤素、卤化氢作用生成相应的卤化物。
这些卤化物具有强烈的水解性，在空气中吸水而冒烟，并随着分子中Si(Ge)?H键的增多其稳定性减弱。
（2）高温下，化学活性大，与氧，水，卤族(第七族)，卤化氢，碳等很多物质起反应，生成相应的化合物。
注：与酸的反应（对多数酸来说硅比锗更稳定）；与碱的反应（硅比锗更容易与碱起反应）。
2.二氧化硅（SiO2）的物理化学性质物理性质：坚硬、脆性、难熔的无色固体，1600℃以上熔化为黏稠液体，冷却后呈玻璃态存在形式：晶体(石英、水晶)、无定形(硅石、石英砂) 。
化学性质：常温下，十分稳定，只与HF、强碱反应3.二氧化锗（GeO2）的物理化学性质物理性质：不溶于水的白色粉末，是以酸性为主的两性氧化物。
两种晶型：正方晶系金红石型，熔点1086℃；六方晶系石英型，熔点为1116℃化学性质：不跟水反应，可溶于浓盐酸生成四氯化锗，也可溶于强碱溶液，生成锗酸盐。
半导体复习资料.docx
一概念1半导体分类：(1)晶体半导体:元素半导体，化合物半导体；(2)非晶体半导体(3)有机半导体2晶体的定义和分类:(1)由周期排列的原子构成的物体，具有一定熔点的固体，称为晶体。
(2)单晶体，多晶体单晶体是个凸多面体，围成这个凸多面体的面是光滑的，称为晶面。
由许多小单晶(晶粒)构成的晶体，称为多晶体。
多晶体仅在各晶粒内原子才有序排列，不同晶粒内的原子排列是不同的。
3半导体发展的四大阶段：第一阶段：现象的观察第二阶段：理论指导第三阶段：晶体管诞生第四阶段：集成电路出现4固体物质的微观粒子排列：固体物质是由大量的原子、分子或离子按照一定方式排列而成的，这种微观粒子的排列方式称为固体的微结构。
5长程有序：在晶体中尺寸为微米量级的小晶粒内部，原子的排列是有序的。
在晶体内部呈现的这种原子的有序排列，称为长程有序。
6晶体的基本性质：(1)•周期性(Periodicity )(2)・对称性(Symmetry )(3)•各向异性(Anisotropy )(4)•最小内能性(5)•晶格振动(Lattice Vibration )7解理：晶体具有沿某一个或数个晶面发生劈裂的特征，这种特征称为晶体的解理。
解理的晶面，称为解理面。
8原胞：这些平行六面体形状的、代表晶体结构中最小的重复单元，称为固体物理学原胞，简称为原胞。
9品胞：品胞(Unit Cell)能完整反映晶体内部原子或离子在三维空间分布之化学-结构特征的平行六面体单元。
其中既能够保持晶体结构的对称性而体积又最小者特称“单位晶胞”，但亦常简称晶胞。
10原子晶体的特点：a导电性能差；b熔点高；c硬度高；d热膨胀系数小。
11金属晶体的特点：导电性能良好；导热性能良好；不同金属存在接触电势差；延展性能良好。
12晶体的对称元素：对称元素包括对称面(或镜面)、对称中心(或反演中心)、旋转轴和旋转反演轴。
13电子填充遵循的原理与规则：电子在各壳层上的填充，遵循能量最小原理、泡利不相容原理和洪特规则。
半导体相关知识点总结
半导体相关知识点总结半导体的本质是由于其电子结构的特殊性质。
在晶体结构中，半导体的价带和导带之间存在禁带宽度，当外界能量激发足够时，电子可以跃迁到导带中，形成电子-空穴对。
这种电子-空穴对的移动使得半导体呈现出导电性质。
半导体的主要特性包括：1. 禁带宽度：即价带和导带之间的能隙，影响着半导体的导电性质。
禁带宽度越小，半导体的导电性越好。
2. 电子-空穴对：当半导体受到外界能量激发时，电子可以从价带跃迁到导带中，留下一个空穴。
这种电子-空穴对的移动使得半导体发生导电。
3. 固体结构：半导体通常是以晶体形式存在的，具有规则的结晶结构。
晶格缺陷、杂质和界面对半导体的性质有着重要影响。
半导体材料的制备方法主要包括单晶生长、多晶生长、气相沉积等。
常见的半导体工艺包括光刻、腐蚀、离子注入、扩散等。
半导体材料的性能与应用：1. 半导体材料的性能：（1）导电性能：半导体的导电性是其最重要的性能之一。
通过控制禁带宽度和掺杂类型，可以调节半导体的电导率。
（2）光电性能：半导体材料对光的吸收、发射、透射等现象具有独特的性能，被广泛应用于光电器件领域。
（3）热电性能：半导体材料具有热电效应，可将热能转换为电能或将电能转换为热能。
（4）磁电性能：一些半导体材料具有磁电效应，在磁电存储和传感器方面有着潜在的应用价值。
2. 半导体材料的应用：（1）集成电路：半导体材料被广泛应用于集成电路中，构成了计算机、通信设备、消费类电子产品等的核心部件。
（2）光电器件：包括激光二极管、光电二极管、太阳能电池等，在通信、光储存、能源等领域有着重要作用。
（3）传感器：半导体材料的电、光、热等性能使得其在传感器领域有着广泛应用，包括压力传感器、光敏传感器、温度传感器等。
（4）功率器件：包括IGBT、MOSFET等功率器件，用于控制大功率电路和电子设备。
（5）发光器件：包括LED、OLED等，广泛应用于照明、显示等领域。
半导体技术的发展趋势：1. 新型材料的研发：包括石墨烯、二维材料、有机半导体材料等的研究，以拓展半导体应用领域。
半导体器件重要知识点总结
半导体器件重要知识点总结一、半导体基础知识1. 半导体的概念及特性：半导体是指导电性介于导体和绝缘体之间的一类材料。
由于半导体材料的导电性能受温度、光照等外部条件的影响比较大，它可以在不同的条件下表现出不同的导电特性。
半导体材料常见的有硅、锗等。
2. P型半导体和N型半导体：P型半导体是指在半导体材料中掺入了3价元素，如硼、铝等，使其成为带正电荷的空穴主导的半导体材料。
N型半导体是指在半导体材料中掺入了5价元素，如磷、砷等，使其成为自由电子主导的半导体材料。
3. 掺杂：半导体器件在制造过程中一般都要进行掺杂，以改变其导电性能。
掺杂分为N型掺杂和P型掺杂，通过掺杂可以使半导体材料的导电性能得到调控，从而获得所需要的电子特性。
4. pn结：pn结是指将P型半导体和N型半导体直接连接而成的结构，它是构成各类半导体器件的基础之一。
pn结具有整流、发光、光电转换等特性，在各类器件中得到了广泛的应用。
二、半导体器件的基本知识1. 二极管（Diode）：二极管是一种基本的半导体器件，它采用pn结的结构，在正向偏置时可以导通，而在反向偏置时则将电流阻断。
二极管在各类电子电路中具有整流、电压稳定、信号检测等重要作用。
2. 晶体管（Transistor）：晶体管是一种由半导体材料制成的三电极器件，它采用多个pn结的结构，其主要功能是放大信号、开关电路和稳定电路等。
晶体管在各类电子器件中扮演着至关重要的作用，是现代电子技术的重要组成部分。
3. 集成电路（IC）：集成电路是将大量的半导体器件集成在一块半导体芯片上的器件，它可以实现各种功能，如存储、计算、通信等。
集成电路在现代电子技术中已成为了各类电子产品不可或缺的一部分，是现代电子产品的核心之一。
4. MOS场效应管（MOSFET）：MOSFET是一种基于金属-氧化物-半导体的结构的场效应晶体管，它在功率控制、开关电路、放大器等方面有着重要的应用。
MOSFET在各类电源、电动机控制等领域得到了广泛的应用。
小学半导体知识点总结
小学半导体知识点总结半导体是一种导电能力介于导体和绝缘体之间的材料。
在半导体中，电子的导电能力介于导体和绝缘体之间。
半导体材料的导电性质可以通过控制材料的掺杂程度来调节，因此十分适合用于制造电子器件。
下面我们将从半导体的基本概念、半导体材料、半导体器件以及半导体在生活中的应用等方面做一个系统的总结。
一、半导体的基本概念1.1 什么是半导体？半导体是一类电阻介于导体和绝缘体之间的材料。
当半导体材料中没有外加电场或电压时，半导体中的电子和空穴的浓度是平衡的，此时半导体材料的电阻比较大，接近绝缘体。
但当半导体中加入外加电场或电压时，电子和空穴将被迁移，形成电流，从而改变半导体的导电性质，这可以用来制造电子器件。
1.2 半导体的电子结构半导体材料的电子结构决定了其导电性质。
在半导体材料中，原子外层的电子少于导体，但多于绝缘体。
半导体材料的电子结构可以通过周期表上的位置来判断。
比如，硅（Si）和锗（Ge）都是典型的半导体材料，它们的外层电子数为4个，处于周期表的第四周期，因此具有半导体性质。
1.3 半导体的载流子在半导体中，存在两种载流子，即电子和空穴。
电子是带负电荷的载流子，而空穴则是带正电荷的载流子。
在半导体中，电子和空穴的运动和分布状态决定了半导体材料的导电性质。
二、半导体材料2.1 半导体材料的种类半导体材料主要有两种类型，即元素半导体和化合物半导体。
元素半导体是指由单一元素组成的半导体材料，如硅、锗等；而化合物半导体是由两种或多种元素化合而成的半导体材料，如氮化镓、碳化硅等。
2.2 半导体材料的制备方法制备半导体材料的方法有多种，常见的包括气相沉积法、液相沉积法和固相反应法等。
在制备过程中，需要控制材料的纯度和晶格结构，以保证半导体材料的性能。
2.3 半导体材料的掺杂掺杂是指向半导体材料中加入少量杂质元素，以改变半导体的导电性质。
掺杂分为n型掺杂和p型掺杂。
n型掺杂是向半导体中加入少量带负电荷的杂质元素，如磷（P）或砷（As），从而增加半导体中自由电子的浓度；p型掺杂是向半导体中加入少量带正电荷的杂质元素，如硼（B）或铟（In），从而增加半导体中空穴的浓度。
半导体物理复习归纳
一、半导体的电子状态1、金刚石结构（Si、Ge）Si、Ge原子组成，正四面体结构，由两个面心立方沿空间对角线互相平移1/4个空间对角线长度套构而成。
由相同原子构成的复式格子。
2、闪锌矿结构（GaAs）3-5族化合物分子构成，与金刚石结构类似，由两类原子各自形成的面心立方沿空间对角线相互平移1/4个空间对角线长度套构而成。
由共价键结合，有一定离子键。
由不同原子构成的复式格子。
3、纤锌矿结构（ZnS）与闪锌矿结构类似，以正四面体结构为基础，具有六方对称性，由两类原子各自组成的六方排列的双原子层堆积而成。
是共价化合物，但具有离子性，且离子性占优。
4、氯化钠结构（NaCl）沿棱方向平移1/2，形成的复式格子。
5、原子能级与晶体能带原子组成晶体时，由于原子间距非常小，于是电子可以在整个晶体中做共有化运动，导致能级劈裂形成能带。
6、脱离共价键所需的最低能量就是禁带宽度。
价带上的电子激发为准自由电子，即价带电子激发为导带电子的过程，称为本征激发。
7、有效质量的意义a.有效质量概括了半导体内部势场的作用（有效质量为负说明晶格对粒子做负功）b.有效质量可以直接由实验测定c.有效质量与能量函数对于k的二次微商成反比。
能带越窄，二次微商越小，有效质量越大。
8、测量有效质量的方法回旋共振。
当交变电磁场角频率等于回旋频率时，就可以发生共振吸收。
测出共振吸收时电磁波的角频率和磁感应强度，就可以算出有效质量。
为能观测出明显的共振吸收峰，要求样品纯度较高，且实验要在低温下进行。
9、空穴价带中空着的状态被看成带正电的粒子，称为空穴。
这是一种假想的粒子，其带正电荷+q，而且具有正的有效质量m p*。
10、轻/重空穴重空穴：有效质量较大的空穴轻空穴：有效质量较小的空穴11、间接带隙半导体导带底和价带顶处于不同k值的半导体。
二、半导体中的杂质和缺陷能级1、晶胞空间体积计算Si晶胞中有8个硅原子，每个原子看做半径为r的圆球，则8个原子占晶胞空间的百分数：立方体某顶角的圆球中心与距此顶角1/4体对角线长度处的圆球中心间的距离为2r，且等于边长为a的立方体体对角线长（a3）的1/4。
半导体主要知识点总结
半导体主要知识点总结一、半导体的基本概念1.1半导体的定义与特点：半导体是介于导体和绝缘体之间的一类材料，具有介于导体和绝缘体之间的电阻率。
与导体相比，半导体的电阻率较高；与绝缘体相比，半导体的电子传导性能较好。
由于半导体具有这种特殊的电学性质，因此具有重要的电子学应用价值。
1.2半导体的晶体结构：半导体晶体结构通常是由离子键或共价键构成的晶体结构。
半导体的晶体结构对其电学性质有重要的影响，这也是半导体电学性质的重要基础。
1.3半导体的能带结构：半导体的电学性质与其能带结构密切相关。
在半导体的能带结构中，通常存在导带和价带，以及禁带。
导带中的载流子为自由电子，价带中的载流子为空穴，而在禁带中则没有载流子存在。
二、半导体的掺杂和电子输运2.1半导体的掺杂：半导体的电学性质可以通过掺杂来调控。
通常会向半导体中引入杂质原子，以改变半导体的电学性质。
N型半导体是指将少量的五价杂质引入四价半导体中，以增加自由电子的浓度。
P型半导体是指将少量的三价杂质引入四价半导体中，以增加空穴的浓度。
2.2半导体中的载流子输运：在半导体中，载流子可以通过漂移和扩散两种方式进行输运。
漂移是指载流子在电场作用下移动的过程，而扩散是指载流子由高浓度区域向低浓度区域扩散的过程。
这两种过程决定了半导体材料的电学性质。
三、半导体器件与应用3.1二极管：二极管是一种基本的半导体器件，由N型半导体和P型半导体组成。
二极管具有整流和选择通道的功能，是现代电子设备中广泛应用的器件之一。
3.2晶体管：晶体管是一种由多个半导体材料组成的器件。
它通常由多个P型半导体、N型半导体和掺杂层组成。
晶体管是目前电子设备中最重要的器件之一，具有放大、开关和稳定电流等功能。
3.3集成电路：集成电路是将大量的电子器件集成在一块芯片上的器件。
它是现代电子设备中最重要的组成部分之一，可以实现各种复杂的功能，如计算、存储和通信等。
3.4发光二极管：发光二极管是一种将电能转化为光能的半导体器件，具有高效、省电和寿命长的特点。
半导体材料复习PPT
25
（2） 半导体超晶格
电子沿Z方向的运动将受到 这个人为的附加周期势的影 响
B宽禁带
A窄禁带
B宽禁带
A窄禁带
B宽禁带
26
2.1.3 二元系相图的分析 任意点代表液态Ge-Si共 纯Si的 1 相图的内容 溶体的可能状态 熔点
液相线 任意点代表固态Ge-Si共 液溶体物相点 固溶体物相点 溶体的可能状态 固相线 两点不重 b a 合，表明 L+S 液溶体和 L S
越大，液态Ge-Si比例越来越小；
（2）当 xl＝x，Ws＝0，无固相开始结晶；而当xs＝x， Wl＝0，整个系统全部凝固；
2.1.5 几种常见的相图
1、无限固溶体的相图
无限固溶体：在液相或固相可按任意比例 融合，同时两组元不形成化合物 •不发生化学反应 •组元不会单独析出，系统的性质、结 构、成分相同均匀
1.1 什么是半导体材料？
定义一： 依据材料导电能力的高低来区分导体、半导体、 绝缘体，把电阻率介于金属和绝缘体之间的材 料定义为半导体。 导体：电阻率小于10－4cm； 绝缘体：电阻率大于1010 cm； 半导体：电阻率介于于10－4cm 到1010 cm
1
半导体材料定义二
在绝对零度无任何导电能力；但其导电 性随温度升高呈总体上升趋势，且对光照 等外部条件和材料的纯度与结构完整性等 内部条件十分敏感。
高效激光器 高效太阳电池
10
负微分迁移率效应
能带结构的三个特征： (1)存在导带电子的子能谷； (2)子能谷与主能谷的能量差 小于禁带宽度而远大于kT；
(3)电子在子能谷中的有效质 量大于在主能谷中的有效质 量，因而子能谷底II－N化合物
高击穿电场特性 SiC GaN－优越 的微波材料 高频率特性 GaAs 开发GaN器件的主要问题 非常昂贵 的衬底！ GaN衬底；SiC衬底、蓝宝石衬底
半导体常用材料知识点总结
半导体常用材料知识点总结1. 硅(Si)硅是最为常见的半导体材料，因为其丰富的资源和成熟的生产技术，被广泛应用于半导体工业。
硅材料具有可靠的物理性能，硅基半导体器件如晶体管、集成电路等都是使用硅材料制成的。
此外，硅材料还可以进行掺杂，形成n型和p型半导体，用于制作二极管和晶体管等元件。
2. 砷化镓(GaAs)砷化镓是另一种常见的半导体材料，具有较高的移动率和较宽的能隙，适用于高频器件、激光器以及光电器件。
与硅相比，砷化镓的性能在一些方面更优秀，因此在一些特定领域有着更广泛的应用。
3. 硒化镉(CdSe)硒化镉是一种II-VI族的半导体材料，具有较大的光学能隙和优异的光电性能，因此被广泛应用于光电器件领域，如光伏电池、光电探测器等。
4. 砷化铟(InAs)砷化铟是另一种III-V族的半导体材料，具有较高的载流子迁移率和较小的电子有效质量，适用于高频器件、高速电子器件和光电器件。
5. 碳化硅(SiC)碳化硅是一种宽禁带半导体材料，具有较高的热稳定性和较大的击穿电场强度，适用于高温、高频、高压等极端环境下的电子器件和功率器件。
6. 氮化镓(GaN)氮化镓是一种III-V族的半导体材料，具有较大的击穿电场强度和较高的饱和漂移速度，适用于高功率、高频率的射频器件和光电器件。
7. 磷化铝(AlP)磷化铝是一种III-V族的半导体材料，具有较低的能隙和较高的电子迁移率，适用于红外探测器、太阳能电池等光电器件。
总结来说，半导体材料具有丰富的种类和优异的性能，被广泛应用于电子器件、光电器件、能源器件等领域。
随着科学技术的发展，新型半导体材料的研究也在不断推进，相信未来半导体材料的应用领域会更加广泛，性能也会更加优越。
半导体物理期末考复习材料解读
第一章 半导体中的电子状态1.元素半导体 硅 和 锗 都是 金刚石 结构 。
2.结构上，金刚石结构由 两套面心立方格子 沿其立方体对角线位移 1/4 的长度套构而成的，3.在四面体结构的共价晶体中，四个共价键是 sp3杂化 。
4.第III 族元素铝、镓、铟和第V 族元素磷、砷、锑组成的 III-V 族化合物 。
也是正四面体结构，四个共价键也是sp3杂化，但具有一定程度的离子性。
是 闪锌矿 结构。
5. ZnS 、GeS 、ZnSe 和GeSe 等 Ⅱ-Ⅵ族化合物 都可以 闪锌矿型 和 纤锌矿型 两种方式结晶，也是以 正四面体结构 为基础构成的，四个混合共价键也是 sp3 杂化，也有一定程度的离子性。
6. Ge 、Si 的禁带宽度具有 负温度系数 。
禁带宽度E g 随温度增加而减小( 负温度系数特性 )7.半导体与导体的最大差别： 半导体的电子和空穴均参与导电 。
半导体与绝缘体的最大差别： 在通常温度下，半导体已具有一定的导电能力 。
8．有效质量的意义半导体中的电子在外场作用下运动时，外力并不是电子受力的总和，电子一方面受到外电场力的作用，另一方面还和内部的原子、电子相互作用着。
电子的加速度应该是 半导体内部势场 和 外电场作用 的综合效果。
为了简化问题，借助有效质量来描述电子加速时内部受到的阻力。
引入有效质量的意义在于它概括了半导体内部势场的作用。
使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及到半导体内部势场的作用。
有效质量可以通过实验直接测得。
有效质量的大小取决于 晶体内电子与电子周围环境 的作用。
电子有效质量的意义是什么？它与能带有什么关系？答：有效质量概括了晶体中电子的质量以及内部周期势场对电子的作用，引入有效质量后，晶体中电子的运动可用类似于自由电子运动来描述。
有效质量与电子所处的状态有关，与能带结构有关：（1）、有效质量反比于能谱曲线的曲率：（2）、有效质量是k 的函数，在能带底附近为正值，能带顶附近为负值。
半导体物理学期末总复习.ppt
自由电子的运动
▪ 微观粒子具有波粒二象性
p m0u
p2 E
2m0
(r, t) Aei(Krt)
p hK
E hv h
半导体中电子的运动
▪ 薛定谔方程及其解的形式
V (x) V (x sa)
h2 2m0
d 2(x) dx2
V (x)(x)
E(x)
k (x) uk (x)eikx
布洛赫波函数
金刚石晶体结构
原子结合形式：共价键 形成的晶体结构： 构成一个正四 面体，具有 金 刚 石 晶 体 结 构
金刚石结构
闪锌矿晶体结构
金刚石型
闪锌矿型
半 导 体 有: 化 合 物 半 导 体 如GaAs、InP、ZnS
▪ 电子壳层
原子的能级
▪ 不同支壳层电子
➢ 1s；2s，2p；3s，2p，3d；…
与理想情况的偏离的原因
▪ 理论分析认为，杂质和缺陷的存在使得 原本周期性排列的原子所产生的周期性 势场受到破坏，并在禁带中引入了能级， 允许电子在禁带中存在，从而使半导体 的性质发生改变。
间隙式杂质、替位式杂质
▪ 杂质原子位于晶格原子间的间隙位置， 该杂质称为间隙式杂质。
➢ 间隙式杂质原子一般比较小，如Si、Ge、 GaAs材料中的离子锂（0.068nm）。
P型半导体
P型半导体
杂质的补偿作用
▪ 半导体中同时存在施主和受主杂质时，半 导体是N型还是P型由杂质的浓度差决定
▪ 半导体中净杂质浓度称为有效杂质浓度 （有效施主浓度；有效受主浓度）
▪ 杂质的高度补偿（ NA ND ）
点缺陷
▪ 弗仓克耳缺陷
➢ 间隙原子和空位成对出现
▪ 肖特基缺陷
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体材料的分类（按化学组成分类）
• 无机物半导体
– 元素半导体：（Ge, Si） – 化合物半导体
• 三、五族GaAs • 二、六族
• 有机物半导体
6
能带理论（区别三者导电性）
• 金属中，由于组成金属的原子中的价电子占据的 能带是部分占满的，所以金属是良好的导体。
• 半导体由于禁带宽度比较小，在温度升高或有光 照时，价带顶部的电子会得到能量激发到导带中 去，这样在导带中就有自由电子，在价带中就相 应的缺少电子，等效为带有正电子的空穴，电子 和空穴同时参与导电，使得半导体具有一定的导 电性能。
• 一般对于绝缘体，禁带宽度较大，在温度升高或 有光照时，能够得到能量而跃迁到导带的电子很 少，因此绝缘体的导电性能很差。
7
半导体结构类型
• 金刚石结构（Si/Ge):同种元素的两套面心 立方格子沿对角线平移1/4套构而成
• 闪锌矿（三、五族化合物如GaAs)：两种元 素的两套面心立方格子沿对角线平移1/4套 构而成
效应
12
作业
• 1.什么是分凝现象？平衡分凝系数？有效分凝系 数？
• 2.写出BPS公式及各个物理量的含义，并讨论影响 分凝系数的因素。
• 3.分别写出正常凝固过程、一次区熔过程锭条中 杂质浓度Cs公式,并说明各个物理量的含义。
• 4.说明为什么实际区熔时，最初几次要选择大熔 区后几次用小熔区的工艺条件。
半导体材料
期末复习
2
考试题型
• 填空30分，每空一分 • 判断题10分，每题一分 • 名词解释20分，每题4分 • 问答题40分，6个题目 • AB卷
3
半导体材料概述
• 从电学性质上讲（主要指电阻率）
– 绝缘体1012—1022 Ω.cm – 半导体10-6—1012 Ω.cm – 良导体≤10-6Ω.cm – 正温度系数（对电导率而言） – 负温度系数（对电阻率而言） – 导体？？？？
➢ 熔区的移动速度
➢ 电磁搅拌或高频电磁场的搅动作用，使扩散加速， δ 变薄， 使keff与Ko接近，分凝的效果也越显著
➢ 凝固速 度 f 越慢，keff与Ko接近，分凝的效果也越显著
➢ 区熔次数的选择
区熔次数的经验公式
n=(1-1.5)L/l
➢ 质量输运 通过使锭料倾斜一个角度，用重力作用消除质量输运
• 形核为什么需要形核功？均匀形核与非均匀 形核形核功有何差别？
17
四、硅锗晶体中的杂质和缺陷
• 硅锗中杂质的分类 • 杂质对材料性能的影响 • 直拉法单晶中纵向电阻率均匀性的控制方法 • 位错对材料性能的影响 • 位错对器件的影响
18
五 硅外延生长
• 名词解释 同质外延,异质外延,直接外延,间接外延，正外延，
反外延，自掺杂，外掺杂 • 外延不同的分类方法以及每种分类所包括的种类 • 硅气相外延原料 • 硅气相外延分类 • 用SiCL4外延硅的原理以及影响硅外延生长的因素 • 抑制自掺杂的途径？ • 如何防止外延层的夹层？ • 硅的异质外延有哪两种 • 在SOS技术中存在着外延层的生长和腐蚀的矛盾，如何解
22
八三五族多元化合物半导体
• 什么是同质结？ 异质结？异质结的分类有 哪些？
• 什么是超晶格？势阱？势垒？量子阱？
23
• 认真复习期末复习ppt • 考试时认真审题，不要遗漏问题 • 尽量回答所有空格，问答题
24
决？ • SOI 材料的制备方法有哪些？各自是如何实现的？
19
作业
• 什么是同质外延,异质外延,直接外延,间接 外延?
• 什么是自掺杂?外掺杂?抑制自掺杂的途径有 哪些?
• 什么是SOS,SOI技术 • SOI材料的生长方法有哪些?每种方法是如何
实现的?
20
六 三五族化合物半导体
• 什么是直接跃迁型能带,什么是间接跃迁型 能带?硅锗属于什么类型,砷化镓属于什么类 型?
• 平衡分凝系数与杂质集中的关系P20图2－1 • BPS公式及各个物理量的含义；分析如何提高分
凝效果，如何变成对数形式 • 影响区熔提纯的因素 • 区熔的分类，硅和锗各采用什么方法
11
影响区熔的因素
➢ 熔区长度
➢ 一次区熔的效果，l越大越好 ➢ 极限分布时，l越小，锭头杂质浓度越低，纯度越高
➢ 应用：前几次用宽熔区，后几次用窄熔区。
• 砷化镓单晶的生长方法有哪几种？ • 磷化镓单晶的生长方法
21
七 三五族化合物半导体的外延生长
• MBE生长原理 • 写出下列缩写的中文全称 • CVD，PVD，VPE，SOS ，SOI ，MOCVD，MBE，
LPE，CBE，ALE ，MLE • 名词解释 • 气相外延 液相外延 • 金属有机物气相沉积 分子束外延 化学束外延 • 蒸发 溅射
13
三.晶体生长理论基础
• 晶体生长的方式 • 晶体形成的热力学条件 • 晶体生长的三个阶段 • 均匀成核，非均匀成核 • 均匀成核过程中体系自由能随晶胚半径的变化关
系分析；图3－2－－P39，各种晶胚的特点 • 硅锗单晶的生长方法 • 直拉法生长单晶的工艺步骤p63 • 结晶过程中的结晶驱动力和溶解驱动力
• 纤锌矿
8
对禁带宽度的影响
• 对于元素半导体： 同一周期，左-〉右，禁带宽度增大 同一族，原子序数的增大，禁带宽度减小
9
一.锗、硅的化学制备
• 硅锗的物理化学性质比较
• 高纯硅的制备方法 • 各种方法的具体步骤以及制备过程中材料的
提纯 • 高纯锗的制备方法及步骤
10
二、区熔提纯
• 分凝现象，平衡分凝系数，有效分凝系数，正常 凝固，
14
结晶驱动力
• 结晶通常在恒温恒压下进行，相变向自由能减 小的方向进行，若体积自由能大于表面能，就 是结晶驱动力，若相反，就是熔解驱动力
15
ቤተ መጻሕፍቲ ባይዱ
晶体的外形
• 从能量的角度：晶体的平衡形状是总界面能最小 的形状。
16
作业
• 试述结晶相变的热力学条件、动力学条件、 能量及结构条件。
• 什么叫临界晶核？它的物理意义及与过冷度 的定量关系如何？
