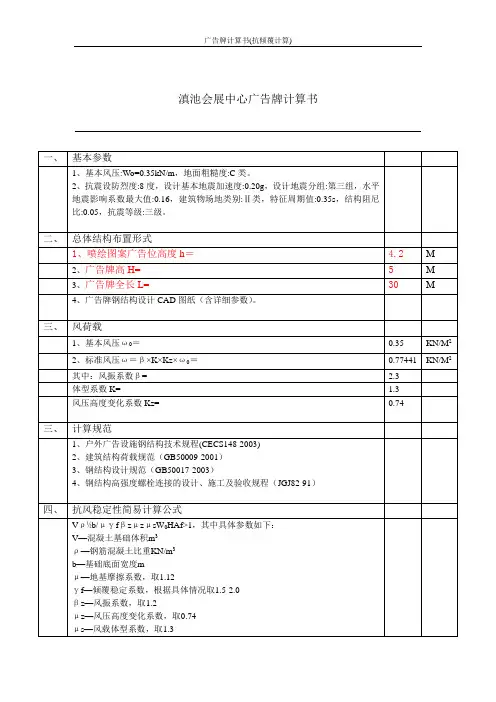

项目名称功夫熊猫广告牌
广告牌高度(米)13
广告牌间距(米)3
基本风压0.35
体形系数 1.3
阵风系数 1.7
风压高度变化系数 1.13
风压标准值0.874055
弯矩(标准值)221.5729425
剪力(标准值)34.088145
基础验算
基础宽(米)3
基础长(米) 2.5
基础埋深(米)2
Fk+Gk375
偏心距e(米)0.59086118
pkmax126.4275913
a0.65913882
3a 1.97741646
0.75b 1.875
3a>0.75b必须满足
脱开基础长度为T0.52258354
脱开比例为0.209033416必须小于25%抗倾覆验算
倾覆力矩289.7492325
抗倾覆力矩468.75
抗倾覆/倾覆 1.617778228必须大于1.6
项目名称华润钢结构
广告牌高度(米) 3.3
广告牌间距(米) 2.15
基本风压0.35
体形系数1
阵风系数 1.7
风压高度变化系数1
风压标准值1
弯矩(标准值)6261剪力(标准值)7.095
基础验算
基础宽(米) 1.6
基础长(米) 2.4
基础埋深(米) 1.29
Fk+Gk113.7408
偏心距e(米)0.545099032
pkmax72.36513966
a0.654900968
3a 1.964702903
0.75b 1.8
3a>0.75b必须满足
脱开基础长度为T0.435297097
脱开比例为0.18137379必须小于25%
抗倾覆验算
倾覆力矩71.15255
抗倾覆力矩136.48896
抗倾覆/倾覆 1.918258165必须大于1.6
项目名称华润钢结构
广告牌高度(米) 3.3
广告牌间距(米) 2.15
基本风压0.35
体形系数1
阵风系数 1.7
风压高度变化系数1
风压标准值1
弯矩(标准值)6148.5剪力(标准值)7.095
基础验算
基础宽(米) 1.6
基础长(米)2
基础埋深(米) 1.49
Fk+Gk121.78427偏心距e(米)0.500886816
pkmax101.6669865
a0.499113184
3a 1.497339552
0.75b 1.5
3a>0.75b必须满足脱开基础长度为T0.502660448
脱开比例为0.251330224必须小于25%
抗倾覆验算
倾覆力矩71.57155抗倾覆力矩121.784
抗倾覆/倾覆 1.701569967必须大于1.6
