PSPICE第讲原理图绘制
PSpice教程
OrCAD PSpice 培训教材深圳光映计算机软件有限公司培训目标：熟悉PSpice的仿真功能，熟练掌握各种仿真参数的设置方法，综合观测并分析仿真结果，熟练输出分析结果，能够综合运用各种仿真对电路进行分析，学会修改模型参数。
一、PSpice分析过程二、绘制原理图原理图的具体绘制方法已经在Capture中讲过了，下面主要讲一下在使用PSpice时绘制原理图应该注意的地方。
1、新建Project时应选择Analog or Mixed-signal Circuit2、调用的器件必须有PSpice模型首先，调用OrCAD软件本身提供的模型库，这些库文件存储的路径为Capture\Library\pspice，此路径中的所有器件都有提供PSpice 模型，可以直接调用。
其次，若使用自己的器件，必须保证*.olb、*.lib两个文件同时存在，而且器件属性中必须包含PSpice Template属性。
3、原理图中至少必须有一条网络名称为0，即接地。
4、必须有激励源。
原理图中的端口符号并不具有电源特性，所有的激励源都存储在Source和SourceTM库中。
5、电源两端不允许短路，不允许仅由电源和电感组成回路，也不允许仅由电源和电容组成的割集。
解决方法：电容并联一个大电阻，电感串联一个小电阻。
6、最好不要使用负值电阻、电容和电感，因为他们容易引起不收敛。
三、仿真参数设置1、PSpice能够仿真的类型在OrCAD PSpice中，可以分析的类型有以下8种，每一种分析类型的定义如下：直流分析：当电路中某一参数（称为自变量）在一定范围内变化时，对自变量的每一个取值，计算电路的直流偏置特性（称为输出变量）。
交流分析：作用是计算电路的交流小信号频率响应特性。
噪声分析：计算电路中各个器件对选定的输出点产生的噪声等效到选定的输入源（独立的电压或电流源）上。
即计算输入源上的等效输入噪声。
瞬态分析：在给定输入激励信号作用下，计算电路输出端的瞬态响应。
PSpice教程1---Q2N2222特性曲线

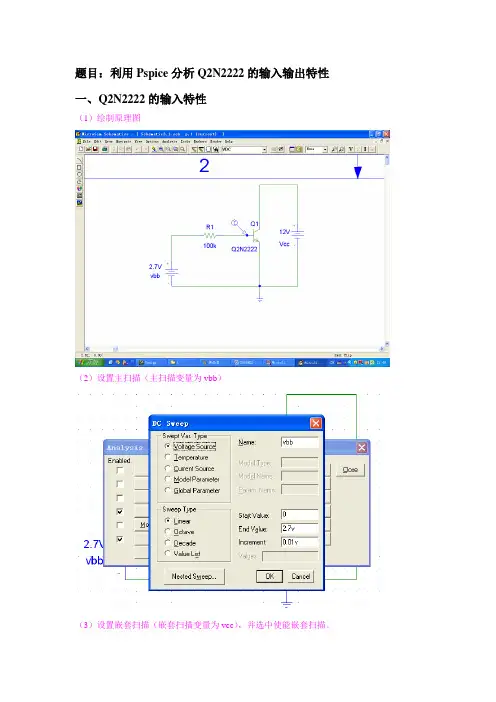

题目：利用Pspice分析Q2N2222的输入输出特性一、Q2N2222的输入特性
（1）绘制原理图
（2）设置主扫描（主扫描变量为vbb）
（3）设置嵌套扫描（嵌套扫描变量为vcc），并选中使能嵌套扫描。
（4）仿真：Analysis / Simulate 结果如下：
（5）改变横轴变量：Plot / Xis Settings
得到如下仿真结果
问题：分析Q2N2222的输入特性，设置的分析类型是什么？
第（5）步为什么要改变横轴变量？
为什么将Vbb设为主扫描变量，vcc设为嵌套扫描变量？
二、Q2N2222的输出特性
改变横轴变量
问题：嵌套扫描变量Vbb的变化范围是如何确定的？
如果vbb的变化步长由1v改为0.1v会得到什么样的结果？。
CAdence16.6PSpice1，使用自带例程进行第一个仿真
CAdence16.6PSpice1，使⽤⾃带例程进⾏第⼀个仿真1、建⽴原理图选择如下
2、新建⼀个⼯程，如下：
3、上图点击OK，进⼊界⾯，界⾯有下拉框，以放⼤器为例
4
5、发现⼯程⾥边⾃带如下：
6、点击1处，弹出2的参数会话框
7、点击第⼀张图，开始运⾏
8、弹出新的，运⾏结果如下：
在7界⾯更改了参数以后，只需要在8的界⾯点击运⾏就能看到新的波形了
9、可以在红圈位置直接删除不想看到的，点击选中，delete
10、点击1，在2位置添加想看到的曲线
例如看功率如下
11、如何看功率最⼤值，打击1，2处选择函数，3处选中要看的
得到结果如下
12、点击如下按钮，让此界⾯永远处于最上，之后让界⾯像第⼆张图这样
13、我们此时可以移动原理图的探针，我们会发现，波形跟着实时改变
14、⽣成报告。
window--copy to clipboard，之后在word⾥边可以直接粘贴。
15、通过点击如下按钮，能看到直流静态⼯作点、直流静态电流，功耗。
Pspice界面简介和图形文件的建立
实验一 PSPICE界面简介和图形文件的建立实验目的：1、了解EDA软件PSPICE的界面、功能及仿真分析的方法。
2、掌握用PSPICE建立图形文件，并能进行仿真和结果分析。
实验内容：1、PSPICE的组成及功能。
2、Schematics、probe、PspiceA/D等界面介绍及其操作方法。
3、图形作业文件的建立及其仿真。
实验步骤及结果：1、图一图二原理图绘制：（1）进入Schematics 的编辑界面。
（2）根据图一调出R1 R2 R3 R4 F1 G1 V1 Egnd （3）将这些调用出的元件并将以移动到适合的位置。
并将需要翻转的原件加以翻转。
（4）将以上的元件用导线依次连接。
检查是否有漏线或短接。
（5）设置参数。
使得R1=5ohm，R2=3ohm，R3=6ohm，R4=4ohm，F1=0.4,F2=0.6,V1=10V （6）在需要设置节点序号的导线上设置序号。
仿真：（1）打开Analysis Setup窗口，选中Bias Point Detail选项，并设置成Enabled 状态。
（2）执行Simulate进行仿真。
单击将仿真结果显示在电路图上。
结果如图二。
2、图三图四原理图绘制（1）根据图三调出R L C Vpulse （2）将这些元件翻转、放置到合适位置，用导线连接，检查电路（3）设置参数DC=0、AC=0、V1=0、V2=10V、TD=0、TR=0、TF=0、PW=20MS、PER=30MS仿真：（1）打开Analysis Setup窗口，在窗口中选择Transient，设置Print Step=100us，Final time=20ms，Step Ceiling=100us。
（2）执行Simulate 进行仿真，进入MicroSim Probe 界面。
打开Add Traces 选着变量V(3)即可输出V(3)的电压瞬态变化曲线。
如图四3、图五图六原理图绘制：（1）根据图五调出R1 L1 C1 Vpwl (2) 将元件放到合理的位置，用导线将各个元器件连接（3）设置参数T1=0、V1=0、T2=1US、V2=1V。
PSPice：1、调频电台放大器仿真--绘制原理图
通信与信息系统工程应用实验仿真1：调频电台放大器仿真绘制原理图工作手册电子信息与通信工程学科专业实验教学中心实验目标：使用PSpice软件来绘制电台的音频放大器部分的原理图。
注意：∙理解和遵循电子设计中的详细约定。
在开始实验之前，通读有关元器件的说明介绍文档《单兵电台实验中电容电感的识别》，理解各符号的含义；∙查看《LM386电路插板图》文档，理解原理图含义；∙在描述一个完整系统的一部分时，需要识别这个子系统（放大器）和全系统（电台）之间的联系；∙在绘制电路图中，团队成员互相检查，完成项目管理中的第一次“质量保证”，填写《检查报告》。
接下来，利用PSpice仿真音频放大电路的功能。
任务1:理解原理图原理图是一种传递有关电路组件及其电气互连必要信息的方式。
它既不提供任何组件的物理布局信息,也不是提供它们的机械连接信息。
对比电台的示意图和CAD绘制的PCB布局，就会发现它们截然不同：相应的组件在不同位置等。
然而,它们关于组件存在及其如何连接表达了同样的信息。
根据给出电路原理图，使用PSpice模拟放大器是如何工作的。
以团队的形式合作并且完成以下任务:1.分析电路中的电源和地是如何连接到放大器LM386上的；2.确定放大器连接到其余电路的每个管脚。
3.查询LM386手册，理解放大器工作的原理。
在接下来的原理图中,电池将由直流电源Batt1表示,射频部分的信号将由正弦波信号源表示。
任务2:绘制原理图每个团队成员将使用PSpice软件Capture模块绘制一个收音机放大器的原理图。
利用入门指南资料——“PSpice for Windows”帮助你熟悉软件包。
这里只研究电路的一部分,给放大器贴上标签。
选择一个文本框,并填写你的名字和电路标题。
放置所有电路组件并连接起来。
需要的组件有:直流源、R、C，GND_ANALOG，VSIN & LM386放大器IC。
你可以通过双击组件标签进入电路细节修改标签和值。
Pspice使用指南
（三）、执行模拟（仿真计算） 当一切设置完之后，便可以启动分析程序[PSpice]对电路进行分析。选择 Analysis=>Simulate，或单击常用工具栏中相应的按钮，或按快捷键 F11，可以启动 （自动建立电路网络表（Analysis=>Create Netlist）,自动进行电路检查 （Analysis=>Electrical Rule Check））。 在分析过程中，会显示其运行窗口，如图 16-9。如在电路中发现错误，会在运行中用 红色文字显示，如图 16-10。选择 Analysis=>Examine Output 可查看错误原因。
找到所需的电路符号后，单击该符号，则该符号的名称便显示在 Part Name 文本框中， 同时 Description 文本框中出现一行文字，说明该符号的含义。单击[Place]键可取出 元件但不关闭对话框；单击[Place&Close]键取出并关闭对话框；也可双击符号名列表 中某一符号将其取出。 在本例中不仅需要取出三个电阻、两个直流电压源和一个接地端，还要取出符号 PARAM 将电阻的阻值定义为全局变量，因本例是一个以电阻阻值为扫描变量的例子。
Probe 是 PSpice 对分析结果进行波形处理、显示和打印的有效工具，Probe 可以给出 波形各点的精确数据，可以迅速找到波形的极大、极小值点及其他特殊点，给波形加 标注，按所需添加坐标设置，还可以保存波形显示屏幕等。它有被称为“软件示波器”。
有两种方法启动 Probe 程序：
（1）在[Schematics]中，Analysis=>Probe Setup => Auto-run Option 设置为 Automatically…时，选择 Analysis=>Simulate 进行仿真分析后会自动调用 Probe 程 序；
PROTEUS下电路原理图设计绘制方法
PROTEUS下电路原理图设计绘制方法
首先，打开PROTEUS软件，并创建一个新的项目。
选择“File”菜单
中的“New Project”选项，然后选择“Schematic Capture”选项。
在弹
出的对话框中输入项目名称，并选择保存路径。
当添加完所有组件后，可以使用“Wire”工具将组件之间的连接线连
接起来。
选择“Place”工具栏上的“Wire”选项，或者直接按下快捷键“W”来选取该工具。
将鼠标放置在一个组件的引脚上，然后点击并拖动
鼠标到另一个组件的引脚上，这样就可以连接两个组件。
可以使用“Wire”工具连接多个组件，形成一个完整的电路。
还可以使用“Value”工具来给组件设置数值。
选择“Place”工具栏
上的“Value”选项，或者直接按下快捷键“V”来选取该工具。
将鼠标放
置在一个组件上，然后点击鼠标，输入数值。
在绘制完电路原理图后，可以选择“File”菜单中的“Save”选项来
保存原理图。
建议将原理图保存为一个可识别的文件名，方便以后的查找
和修改。
此外，PROTEUS还提供了一些其他功能，如添加注释、设置组件属性、导入和导出文件等。
可以根据需要使用这些功能来完善电路原理图的设计。
最后，PROTEUS还提供了电路仿真功能，可以通过添加测试点和信号
源来模拟电路的工作情况。
通过仿真可以验证电路的设计是否正确，并进
行性能分析和优化。
Pspice教程
Pspice教程1 PSPICE软件的简介与使⽤1.1 PSPICE的发展与现状根据实际电路（或系统）建⽴模型，通过对模型的计算机分析、研究和试验以达到研制和开发实际电路（或系统）的⽬的，这⼀过程，称为计算机仿真（Simulation）的⾼效、⾼精度、⾼经济性和⾼可靠性，因此倍受业界喜爱。
在设计或分析各类开关电源时,计算机仿真起了重要的作⽤。
数字仿真⼿段可⽤以检验设计的系统是否满⾜性能要求。
应⽤数字仿真可以减少电路实验的⼯作,与电路实验相⽐,计算机仿真所需时间要少得多,并可以更全⾯、更完整地进⾏,以期改进设计质量。
⽬前流⾏的许多著名软件如PSpice、Icape等，它们各⾃都有其本⾝的特点。
⽽随着Windows的全⾯普及，PSpice推出了Windows版本，⽤户不⽤象DOS版那样输⼊数据⽹表⽂件，⽽是图形化，只需选择相应的元器件的图标代号，然后使⽤线连接就可以⾃动⽣成数据⽹表⽂件，整个过程变得直观简单。
因此它已⼴泛应⽤于电⼒电⼦电路（或系统）的分析中。
⽤于模拟电路仿真的SPICE（Simulation Program with Integrated Circuit Emphasis）软件于1972年由美国加州⼤学伯克利分校的计算机辅助设计⼩组利⽤FORTRAN语⾔开发⽽成，主要⽤于⼤规模集成电路的计算机辅助设计。
SPICE 的正式实⽤版SPICE 2G在1975年正式推出，但是该程序的运⾏环境⾄少为⼩型机。
1985年，加州⼤学伯克利分校⽤C语⾔对SPICE软件进⾏了改写，1988年SPICE被定为美国国家⼯业标准。
与此同时，各种以SPICE为核⼼的商⽤模拟电路仿真软件，在SPICE的基础上做了⼤量实⽤化⼯作，从⽽使SPICE成为最为流⾏的电⼦电路仿真软件。
PSPICE则是由美国Microsim公司在SPICE 2G版本的基础上升级并⽤于PC 机上的SPICE版本，其中采⽤⾃由格式语⾔的5.0版本⾃80年代以来在我国得到⼴泛应⽤，并且从6.0版本开始引⼊图形界⾯。
PSpice教程
OrCAD PSpice 培训教材深圳光映计算机软件有限公司培训目标：熟悉PSpice的仿真功能，熟练掌握各种仿真参数的设置方法，综合观测并分析仿真结果，熟练输出分析结果，能够综合运用各种仿真对电路进行分析，学会修改模型参数。
一、PSpice分析过程二、绘制原理图原理图的具体绘制方法已经在Capture中讲过了，下面主要讲一下在使用PSpice时绘制原理图应该注意的地方。
1、新建Project时应选择Analog or Mixed-signal Circuit2、调用的器件必须有PSpice模型首先，调用OrCAD软件本身提供的模型库，这些库文件存储的路径为Capture\Library\pspice，此路径中的所有器件都有提供PSpice 模型，可以直接调用。
其次，若使用自己的器件，必须保证*.olb、*.lib两个文件同时存在，而且器件属性中必须包含PSpice Template属性。
3、原理图中至少必须有一条网络名称为0，即接地。
4、必须有激励源。
原理图中的端口符号并不具有电源特性，所有的激励源都存储在Source和SourceTM库中。
5、电源两端不允许短路，不允许仅由电源和电感组成回路，也不允许仅由电源和电容组成的割集。
解决方法：电容并联一个大电阻，电感串联一个小电阻。
6、最好不要使用负值电阻、电容和电感，因为他们容易引起不收敛。
三、仿真参数设置1、PSpice能够仿真的类型在OrCAD PSpice中，可以分析的类型有以下8种，每一种分析类型的定义如下：直流分析：当电路中某一参数（称为自变量）在一定范围内变化时，对自变量的每一个取值，计算电路的直流偏置特性（称为输出变量）。
交流分析：作用是计算电路的交流小信号频率响应特性。
噪声分析：计算电路中各个器件对选定的输出点产生的噪声等效到选定的输入源（独立的电压或电流源）上。
即计算输入源上的等效输入噪声。
瞬态分析：在给定输入激励信号作用下，计算电路输出端的瞬态响应。
OrCAD-PSPICE-仿真入门
印制版设计
(四)电路印制版电路版PCB板设计
一、快速穿越 Layout Plus
1． 生成Netlist 在Capture中的专案
管理视窗下(点File/项目名)， 点击Tools>Creat Netlist…
印制版设计
生成Netlist
在Create Netlist 菜单栏下选Layout按下图选择,确定
放置集成块运放uA741
➢ 执行P1ace/Part命令 ➢ 在 “Libraries”列表框
中选择“OPAMP”库 ➢ 在 “Part”列表框中选
择“uA741” ➢ 单击“OK”
➢ 将集成块移至合适位置， 按鼠标左键
➢ 按ESC键或鼠标右键点 end mode以结束绘制 元器件状态
器件放置
➢ 也可以按下步骤放置uA741：
印制版设计
2、启动OrCAD/ Layout
选择“开始”→“程序”→“OrCAD Release 9.1”→“Layout”
印制版设计
3、 启动命令或按钮 4、 指定所要启用的板框档(*.tpl)或技术档(*.tch),查找范 围Orcad/Layout/Data 如下图,查找DEFAULT文件,打开
放置地符号
➢ 执行P1ace/Ground命令 ➢ 在 “Libraries”列表框中
选择“SOURCE” ➢ 在 “Symbol”列表框中选
择“ 0/SOURCE” ➢ 单击“OK” ➢ 将地符号0 地移至合适位
置，按鼠标左键
➢ 按ESC键或鼠标右键点 end mode以结束绘制元 器件状态
原理图绘制
器件封装调用
在Link Footprint to Component 栏内点OK,对于没有 定义的管脚封装图,出现MAXECO提示说明,确定
OrCAD-pspice使用说明
图6
结束放置可用快捷方式，即点击鼠标由键，出现图 7 所 示菜单。执行“End Mode”即结束放置。若元件需要旋转， 则选中要旋转的元件，执行图 7 中的“Rotate”命令，元件旋 转 90°，依次执行该命令可继续旋转。也可从 Capture 主菜单 中执行 Edit\Rotate。
(2) 放置 VCVS 和 CCVS：可从图 6 元件列表中分别选元 件 E 和 H。放置操作与放置电阻元件相同。
计算机辅助设计(Computer-Aided Design-CAD) 电子设计自动化(Electronic Design Automation-EDA) CAD 技术是一种通用技术，在各行各业均得到了广泛的应用。尤其是在电子行业中， 其应用不仅面广，而且发展迅速。在设计自动化（DA：Design Automation）方面更是取得 了突破性的进展。目前，在电子设计领域，设计技术正从 CAD 向 DA 过渡，一般统称为电 子设计自动化（EDA）。 OrCAD 公司是开发 EDA 技术的突出代表。OrCAD 开发的软件是一个完整的 EDA 系统， 其主要构成如图 1 所示。
下面以图直流电阻电路为例说明绘制方法：
4U2
2Ω
+I
+
3Ω 10V
12Ω U2
−
−
12Ω
+ 6I −
图5 (1) 放置电阻：由图 4 中选择执行 Place\Part，从 Labraries 中选中 ANALOG，再从显示 的元件列表中选择电阻元件 R，然后按 OK 按钮即可在 Schematic1 窗口中放置元件 R 了（见 图 6）。点击鼠标左键，一个电阻元件便放置完成，重复按鼠标左键可继续放置第 2 个，第 3 个，…，电阻元件。
用PROTEUS绘制电路原理图
用PROTEUS绘制电路原理图PROTEUS是一款专业的电子电路仿真软件，它可以用于绘制电路原理图、进行电路仿真以及展示仿真结果。
本文将详细介绍如何使用PROTEUS 绘制电路原理图。
1.选择元件：2.布局和连接元件：在绘制电路原理图时，需要先进行元件的布局，然后再进行元件的连接。
通过鼠标左键点击选中元件，然后将其拖放到所需位置。
通过鼠标左键点击元件的引脚，并将其与其他元件的引脚进行连接。
可以通过点击工具栏上的“Draw Wire”按钮或者使用快捷键“W”来连接元件。
5.保存电路原理图：在绘制电路原理图后，需要保存电路原理图文件，以便进行电路仿真和展示。
通过点击菜单栏上的“File”选项，选择“Save”或者“Save As”选项即可保存电路原理图文件。
可以选择所需的保存路径和文件名。
以上就是使用PROTEUS绘制电路原理图的基本步骤。
在绘制电路原理图时，需要注意以下几点：1.选择合适的元件：根据电路设计需求，选择合适的元件进行绘制。
PROTEUS提供了丰富的元件库，可以根据需要选择所需的元件。
2.布局合理：在进行元件布局时，需要考虑元件之间的连接关系，尽量使电路原理图布局合理、清晰。
3.连接准确：在进行元件连接时，需要确保引脚连接准确，避免出现连接错误导致电路不正常工作。
5.保存文件：在绘制电路原理图后，及时保存文件，以免数据丢失。
总结：PROTEUS是一款功能强大的电子电路仿真软件，可以用于绘制电路原理图、进行电路仿真以及展示仿真结果。
通过上述步骤，可以快速、准确地绘制电路原理图，并进行后续的仿真和分析工作。
希望本文对您有所帮助！。
Pspice演示文稿.ppt
３．将Value 文 本框中1k改2，并 单击save Atrr按 钮，保存新的属
性。
５．最后单击ok按钮确认并退出。
方法二：
在电路图中，双 击电阻R1的阻值 １k，可以将阻值
改为2.
注意：修改得到的新属性仅对当前电路图有效。 在定义元件值时，可以不写单位。元件值既可用一般的十进制数表示。
按着例题依次修改元器件属性值得电路图
第一章：绘制电路图
1.SCHEMATIC 环境
用来绘制电路图，集Pspice、 Probe 、Simulus Editor 和 Pspice Optimizer于一体是一个
功能强大的集成环境
打印 保存
打开 新建
放大 缩小 局部放大
整图显 示 导线
注 电释 路文 块字 总线
绘图工作区
符号 名对 话框 取元件
Edit Instance Model[Text]….命令用来在模型参数编辑 器中输入不同于缺省值的新的模型参数值。
Edit Instance Model[Parts]…..命令是通过Parts应用程 序来编辑模型信息。
3单击Edit Instance Model[Text]….按钮，打开模型参数编辑器。如图：
热敏电阻的实际阻值=标称值*R*1.01*e [TCE*(T-TNOM)]
式中的R和TCE就是热敏电阻的模型参数。R代表电阻系数。 缺省值为1；TCE代表指数温度系数，缺省值为0。T为实际环 境温度，TNOM为室温（通常为270c).
除热敏电阻外，PSPICE对其他元件建有模型。各元器件的 模型之间通过各自特有的模型标识符加以区分，见表：
1.利用在文本框中输入R ，鼠标上带有电阻。在绘图工作区单 击一下，把器件放到其中。同时鼠标上自动复制一个电阻，此 电路图中用到六个电阻，在取完后，单击鼠标右键，取完电阻。
PSPICE第01讲——原理图绘制ppt课件
件
▪ Ascend Hierarchy(上升层级) ▪ Zoom In, Zoom Out 放大、减少 ▪ Go To(跳到指定位置)
Document) ▪ 快捷方式：Alt+F, N, P ▪ 在New Project窗口中，Name框中填入所
要的文件名，选中“Analog or Mixed A/D 〞; ▪ 选取适当途径 Location ▪ 点击OK, 弹出Create Pspice Project
工程称号 选中
运用empty.opj模板
Ground
衔接线路
▪ 当我们选择并放置好元件后，就可以进展连线了。 ▪ Place Wire，或者单击右侧绘图工具栏第三个
图标，或者利用快捷键W或Shift+W。 ▪ 留意：当我们的一部分元件的一端口陈列在同一
条线上时，我们可以从第一个节点直接画到最后 一个节点，不用一个一个地点。
放置节点
▪ Place Junction，或者单击右侧绘图工具 栏第六个图标，或者利用快捷键J或Shift+J。
电路EDA 〔OrCAD/PSpice)
贵州大学 王代强
PSPICE仿真三个步骤
▪ Drawing the circuit ▪ 绘制电路图 ▪ Specifying the type of circuit analysis ▪ 定义分析类型 ▪ Simulation Results ▪ 查看仿真结果
orcadPspice教程
orcadPspice教程目录•软件介绍与安装•基本操作与界面熟悉•原理图绘制与编辑•仿真分析与参数设置•PCB设计基础与应用•高级功能探索与实战案例CONTENTSCHAPTER01软件介绍与安装Orcad Pspice概述Orcad Pspice是一款广泛应用的电路仿真软件，用于模拟、分析和优化电子系统性能。
它提供了丰富的元件库、仿真类型和高级分析功能，支持从原理图到PCB设计的全流程。
Orcad Pspice在电子设计自动化（EDA）领域具有重要地位，被广泛应用于学术研究和工业界。
02030401软件安装步骤下载Orcad Pspice 安装包，并解压到指定目录。
双击运行安装程序，按照提示进行安装。
选择安装路径、语言和其他选项。
等待安装完成，并重启计算机。
授权与激活方法购买正版Orcad Pspice软件，获取授权文件。
运行Orcad Pspice软件，选择“帮助”菜单下的“激活”选项。
将授权文件复制到软件安装目录下的指定位置。
输入授权文件中的激活码，完成激活过程。
CHAPTER02基本操作与界面熟悉1 2 3启动Orcad Pspice软件：双击桌面图标或从开始菜单启动。
软件界面概览：包括菜单栏、工具栏、项目浏览器、属性窗口等。
自定义界面：根据个人习惯调整界面布局，提高工作效率。
启动软件及界面介绍菜单栏功能详解编辑功能工具选项复制、粘贴、撤销、重做等编辑操作。
提供各种实用工具，如计算器、单位转换器等。
文件操作视图调整帮助与支持新建、打开、保存、另存为、关闭等文件基本操作。
放大、缩小、平移、旋转等视图操作。
提供软件帮助文档、在线教程等资源。
属性编辑器查看和修改电路元件的属性参数。
浏览和搜索电路元件库，将所需元件添加到电路中。
文本工具添加注释、标签等文本信息。
选择工具用于选择电路元件或连线。
绘图工具包括直线、曲线、多边形等绘图命令。
工具栏常用命令CHAPTER03原理图绘制与编辑创建新原理图文件打开Orcad Pspice软件，选择“File”菜单下的“New”选项，然后选择“Schematic”创建一个新的原理图文件。
pspice图文教程
在 A/D 里面单击 图标可以做快速傅里叶变换 见右图，鼠标左键拖出一个框按 CTRL+A 进行局部 缩放如右图所示
回到原理图，单击 图标编辑仿真参数
勾选 Run in resume mode，单击 在 A/D 里面输入 1m 单击运行 可以发现刚才是 1m 截止， 现在在 1ms 的基础上再 仿真 1ms
图标运行仿真
第四讲：PSpiceDC 扫描分析
作者：詹书庭
一、作用 使电路某个元器件参数作为自变量在一定范围内变
化，对自变量的每个取值，计算电路的输出变量的直流 偏置特性。此过程中还可以指定一个参变量，并确定取 值范围，每设定一个参变量的值，均计算输出变量随自 变量的变化特性。 二、操作
接第一讲，单击 图标，
如右图所示 让你设置参数 我们这里保持 系统默认参数 分析类型有４种
Ｔｉｍｅ Ｄｏｍａｉｎ瞬态分析参数：观察不同时刻的不 同输出波形，相当于示波器的功能 ＤＣ Ｓｗｅｅｐ直流扫描参数：让一个直流量在一定范围 变化，观察其对电路输出的影响 AC 扫描参数设置：观察电路在不同频率下的输出响应，可 以得到幅频及相频特性 Ｂｉａｓ Ｐｏｉｎｔ直流偏执点分析：观察电路的直流工 作点情况，得到直流增益 单击 Ｒｕｎ ＰＳｐｉｃｅ图标 ，结果见下图
2012-1-29
第一讲：pspice 操作流程
作者：詹书庭
一、操作流程 快速入门 PSpice 仿真的基本操作，果，仿真结果的二次处理， 仿真结果的报告生成等。 二、一个简单的例子 打开 OrCAD Capture CIS 单击 New 图标
出现如右图所示窗口 在 Name 里面输入 名称，比如 prj1， 在类型里面我们选择 第一个 Analog or Mixed A/D 在 Location 里面，单 击 Browse 找到存盘 路径。 单击ＯＫ，如右图 所示
第1讲PROTEUS下电路原理图设计绘制方法
第1讲PROTEUS下电路原理图设计绘制方法PROTEUS是一款功能强大的电路设计和仿真软件，它能够帮助工程师们快速准确地设计和验证电路原理图。
在PROTEUS中，电路原理图设计绘制是电路设计的第一步，下面将介绍PROTEUS下电路原理图设计绘制的方法。
首先，在PROTEUS中打开电路设计软件，创建一个新的项目。
选择“File”菜单下的“New Project”选项，然后选择“Schematic Capture”作为项目类型。
接下来，选择合适的元件库。
PROTEUS提供了各种各样的元件库，包括常用的电子元件、模拟器件、数字器件等。
我们可以根据需要选择合适的元件库。
选择“Library”菜单下的“Library Manager”选项，然后选择需要的元件库。
在绘制电路原理图之前，我们需要先规划好整个电路的结构。
可以先在纸上画一个草图，标明各个元件的连接关系和电路结构。
这样有助于我们在绘制电路原理图时更加清晰明了。
开始绘制电路原理图。
在PROTEUS的绘图区域中，可以通过拖拽元件库中的元件到绘图区域来绘制电路原理图。
在绘图区域中，可以使用鼠标左键点击来放置元件，使用鼠标右键点击来删除元件。
通过鼠标左键点击元件的引脚可以连接各个元件。
在绘制电路原理图时，可以使用PROTEUS提供的自动连接功能。
选择“Place”菜单下的“Net”选项，然后选择“Auto Connect”选项。
这样PROTEUS会自动帮助我们连接电路中的元件。
在绘制电路原理图时，可以使用PROTEUS提供的标注功能来标识元件的参数和名称。
选择“Place”菜单下的“Text”选项，然后选择“Annotation”选项。
在绘图区域中点击鼠标左键可以放置标注。
在绘制电路原理图完成后，可以进行一些调整和优化。
可以通过拖拽元件的位置来调整元件的布局，也可以通过拖拽引脚的位置来调整元件的连接关系。
可以使用PROTEUS提供的缩放功能来调整整个电路的大小。
