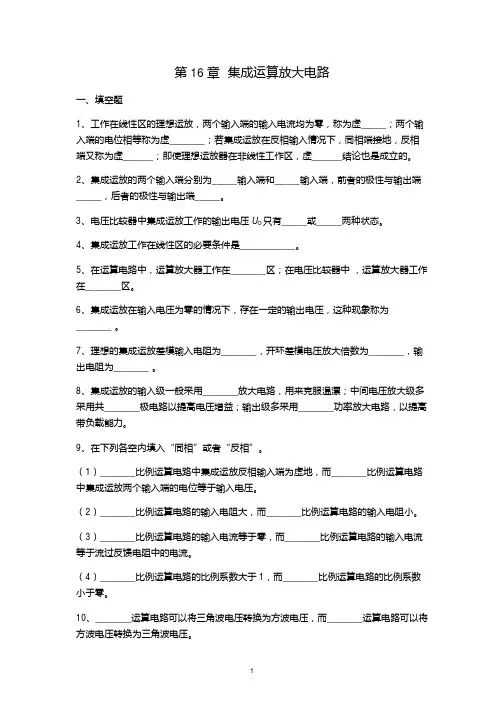

第16章集成运算放大电路一、填空题1、工作在线性区的理想运放，两个输入端的输入电流均为零，称为虚_____；两个输入端的电位相等称为虚_______；若集成运放在反相输入情况下，同相端接地，反相端又称为虚______；即使理想运放器在非线性工作区，虚______结论也是成立的。
2、集成运放的两个输入端分别为_____输入端和_____输入端，前者的极性与输出端_____，后者的极性与输出端_____。
3、电压比较器中集成运放工作的输出电压U O只有_____或_____两种状态。
4、集成运放工作在线性区的必要条件是___________。
5、在运算电路中，运算放大器工作在_______区；在电压比较器中，运算放大器工作在_______区。
6、集成运放在输入电压为零的情况下，存在一定的输出电压，这种现象称为_______ 。
7、理想的集成运放差模输入电阻为_______，开环差模电压放大倍数为_______，输出电阻为_______ 。
8、集成运放的输入级一般采用_______放大电路，用来克服温漂；中间电压放大级多采用共_______极电路以提高电压增益；输出级多采用_______功率放大电路，以提高带负载能力。
9、在下列各空内填入“同相”或者“反相”。
（1）_______比例运算电路中集成运放反相输入端为虚地，而_______比例运算电路中集成运放两个输入端的电位等于输入电压。
（2）_______比例运算电路的输入电阻大，而_______比例运算电路的输入电阻小。
（3）_______比例运算电路的输入电流等于零，而_______比例运算电路的输入电流等于流过反馈电阻中的电流。
（4）_______比例运算电路的比例系数大于1，而_______比例运算电路的比例系数小于零。
10、_______运算电路可以将三角波电压转换为方波电压，而_______运算电路可以将方波电压转换为三角波电压。
11、图16-1-11所示电路中，运算放大器的最大输出电压U opp =±12V ，稳压管的稳定电压U Z =6V ，其正向压降U D =0.7V ，参考电压U R =+2V ，输入电压U i =1V ，则输出电压U o =_______；参考电压U R =-22V ，输入电压U i =1V ，则输出电压U o =_______。
