高压开关柜电气五防概念
1.3.3五防概念
五防概念
• 电气五防是指为确保人身和设备安全，对电气设备（高压开关柜） 应具备五种防误功能的简称，是电力安全的重要措施之一。
• 根据《国家电网公司防止电气误操作安全管理规定 》（国家电网 安监[2006]904号）
五防概念
防止误分、 误合断路器；
防止带电挂(合) 接地线(接地刀闸)；
防止误入 带电间隔。
防止带负荷拉、 合隔离开关或 手车触头；
防止带接地线 (接地刀闸)Fra bibliotek 断路器(隔离开关)；
五防概念
五防概念
五防概念
五防概念
五防概念
/a/247021949_470565
五防概念
谢谢观看
高压开关五防
高压开关五防高压开关柜的“联锁”是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906--1991《3～35千伏交流金属封闭开关设备)对此作了明确规定。
一般把“联锁”描述为：防止误分、误合断路器；防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)；防止带接地线(开关)合闸；防止误入带电间隔。
上述五项防止电气误操作的内容，简称“五防”。
“五防”装置一般是分为机械、电气和综合三类。
目前，市场上高压开关柜类型很多，大多数都有轴完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善，尚不能完全达到“五防”要求。
为此，本文着重就机械联锁提出一些看法，与同仁探讨。
联锁实现方式在固定柜和手车柜中。
众所周知，隔离开关无专门的灭弧装置，一般不能用来接通或切断负荷电流。
在固定柜中，断路器与隔离开关的联锁关系明确，即只有在断路器分断的情况下才能操作隔离开关，隔离开关和断路器之间的机械联锁关系较易实现。
如在CC-1A(F)中，为防止带负荷分、合隔离开关，常采用一个扇形撞块和圆板结构，与操作隔离开关的CS6-I机构上的弹性定位锁配合，在断路器合闸时，圆板阻止定位锁拔出，从而防止带负荷分闸。
但手车柜的情况有所不同，手车进出实际上相当于固定柜中隔离开关的合分操作，因而对隔离开关的联锁要求同样适用于手车的进出要求。
当手车在试验位置与工作位置之间移动时，必须保证断路器处于分闸状态，不得合闸，即应具有所谓的“合闸闭锁”。
在投运的各型手车柜中，“合闸”电气闭锁一般通过将反映手车位置的行程开关接点串入断路器的合闸回路中来实现。
断路器两侧的隔离开关的操作顺序。
GG一1A(F)一07方案对断路器两侧的隔离开关的操作顺序规定如下：在装置会动作跳闸切除故障，缩小了事故范围。
反之，送电时，如果断路器误在合闸位置，后合母线侧隔离开关时，等于母线侧带负荷送电。
必将发生弧光短路，而使故障扩大。
这种情况下，如先合母线侧隔离开关，然后再合线路侧隔离开关，就等于用线路侧隔离开关带负荷合闸，一旦发生弧光短路，由于短路点在断路器外侧，故断路器保护即可动作跳闸，切除故障，缩小事故范围。
高压开关柜“五防”
高压开关柜“五防”1、何为电气五防：1）防止误合、误分断路器（断路器带有合闸闭锁，操作指令与相应设备对应才能操作设备）；2）防止带负荷拉合隔离开关、隔离触头（断路器工作运行状态，不能拉出隔离开关）；3）防止带电误合接地开关（断路器工作运行状态，不能操作接地开关）；4）防止接地开关在合闸位置关合断路器（接地开关合闸位置，手车不能摇到工作位置）；5）防止误入带电间隔（隔室带电时，柜门打不开）。
2、操作员如何在6KV高压开关操作时实现五防操作员必须具备相关的专业知识，依据操作票唱票按票操作操作且必须有监护人监护；高压开关柜也拥有很多设计为操作人员提供判断依据和防止操作员误操作。
这些设计一般分为两种：1）高压开关柜上的双重编号和带电显示装置：仅作为提示性装置。
此装置可以为操作员在操作时提供判断依据，防止误操作的发生。
2）机械程序锁：联锁方法简单、可靠、直接、有效,特别适合多台柜之间的联锁。
此联锁可以在操作员操作时对操作安全提供五防保护。
1）各种编号标志以及开关柜上的带电显示装置1、高压开关柜上都贴有此高压开关的双重编号，操作人和监护人在操作前必须核对高压开关是否与操作对象向对应。
2、高压开关柜上设计有状态显示装置以及带电显示装置，操作人员必须以此判断开关柜的实际状态，并依据五防原则判断可否进行操作。
2）高压开关柜中所设计的五防一般联锁方法及其优缺点：1-机械联锁：联锁方法简单、可靠、直接、有效,一般用于高压开关柜断路器-隔离开关-接地开关-柜门之间的联锁,应优先采用。
但柜与柜之间的联锁很难实现。
2-电气联锁：联锁方法容易实现,联锁功能可以做的很完善,但如果辅助开关、继电器等电器接点切换不灵或粘连则会造成联锁功能丧失或紊乱。
这种联锁方法一般作为机械联锁的辅助手段,实现双重联锁。
3-电磁锁：联锁方法简单、有效,但有一定局限性,一般用于柜门闭锁。
万能解锁钥匙必须严格管理和慎用。
4-微机闭锁：软件设计完善,防误功能齐全,但成本较高。
开关五防
五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。
高压开关柜的五防为: 1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电间隔。
（只有隔室不带电时，才能开门进入隔室）变配电室的“五防”即防火、防水、防雷、防雪、防小动物。
“一通”即保持通风良好。
电气“五防”功能的实现成了电力安全生产的重要措施之一。
随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
“五防”的概念电力系统中的五防是指: ①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带地线送电,也就是防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
高压开关柜“五防”功能
4、高压开关柜内的真空断路器在工作位置合闸运行时，合接地刀 无法投入。(防止带电合接地线)
5、高压开关柜内的真空断路器在工作位置合闸运行时，开关合闸 架构锁住前进丝杆，无法退出小车断路器的工作位置。(防止带负 荷拉刀闸)
三、操作前的准备工作：
• 1、根据操作任务填写标准操作票； • 2、核对运行方式，确保标准操作票使用正确； • 3、做好相应的准备工作； • 4、模拟操作。模拟操作中发生异常，应立即停止操作。查明原 因，处理完毕后，重新开始模拟操作； • 5、参加操作的人员必须将手机等与外界联系的通讯工具放在运 行值班室，可以使用专用通讯工具（不能与外界联系），进入保 护室内的操作禁止使用无线通讯设备。 • 6、认真进行安全双述，做到对整个操作过程心中有数。
• 4、要定期组织运行人员开展操作票填写的培训和考试；所有运行人员必须学会正确使用安 全工器具和防护用品。
Байду номын сангаас
• 5、电气倒闸操作最少由两人进行。严禁无监护操作，严禁一组人员同时进行两项操作任务， 严禁在操作过程中进行其他的检查、巡视等工作。 • 6、监护人必须由高一级岗位或对系统设备熟悉经验丰富的人员担任，严禁监护人参与操作。 • 7、涉及热力，机械停、送电的操作，严禁口头、电话联系，严禁约时停送电。 • 8、万用表、绝缘摇表、高低压验电器在使用之前必须验证其完好无损；高、低压验电器使 用前不仅要验证其声、光指示正常，还必须在相应电压等级带电部位验证其状况良好。万 用表、绝缘摇表的极线应有明显的颜色区分。
五、防止电气误操作的运行管理
• 1、 正常运行方式的电气倒闸操作必须使用标准操作票；非正常运行方式下进行的电气倒闸 操作，监护人、值班负责人等要认真审核操作票，防止因操作票填写的疏漏而引发误操作。 • 2、进行电气倒闸操作的运行人员，必须经过《电力安全工作规程》（发电厂和变电所部 分） 、本单位防误装置原理及使用的培训，并经考试合格。 • 3、设备、系统或装置发生变化后，必须及时修订相关的运行规程、标准操作票、工作票， 并对相关运行人员进行重新培训和考核。

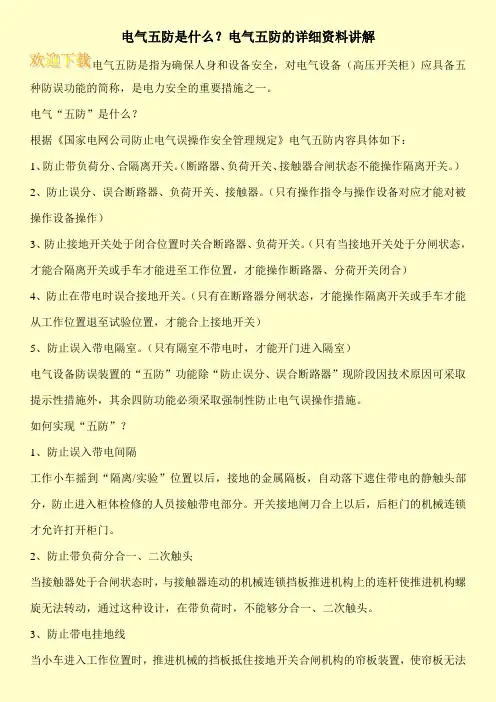

电气五防是什么？电气五防的详细资料讲解
电气五防是什么？电气五防的详细资料讲解电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。
电气“五防”是什么？根据《国家电网公司防止电气误操作安全管理规定》电气五防内容具体如下：1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电隔室。
（只有隔室不带电时，才能开门进入隔室）电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。
如何实现“五防”？1、防止误入带电间隔工作小车摇到“隔离/实验”位置以后，接地的金属隔板，自动落下遮住带电的静触头部分，防止进入柜体检修的人员接触带电部分。
开关接地闸刀合上以后，后柜门的机械连锁才允许打开柜门。
2、防止带负荷分合一、二次触头当接触器处于合闸状态时，与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动，通过这种设计，在带负荷时，不能够分合一、二次触头。
3、防止带电挂地线当小车进入工作位置时，推进机械的挡板抵住接地开关合闸机构的帘板装置，使帘板无法。
10kv高压开关柜“五防”功能
10kv高压开关柜“五防”功能高压开关柜的“五防”装置一般可分为机械、电气和综合三类“五防”包括：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间，以上五项防止电气误操作的内容，简称“五防”是确保设备和人身安全、防止误操作的重要措施。
1、手车式断路器的“五防”联锁：高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。
手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。
2)手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，（二次插头被锁定）不能拔开二次插头。
3）电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。
当需要进线检修时；为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。
4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离（带负荷拉隔离刀闸）。
5）当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸的操作。
当接地刀闸合上时接地开关操作轴上的联锁机构闭锁装置阻止断路器底盘进车，只有将接地刀闸拉开解除与断路器闭锁后，断路器小车才能进车至工作位置，这是为了防止接地刀闸在合位而误合接地刀闸，（防止带电合接地刀闸）和（装挂接地线）。
6）如果断路器在试验位置已经合闸，此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构的锁定，才能进车至工作位置；这是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。
高压开关柜的五防原则
高压开关柜的五防原则五防：1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进入工作位置合闸。
（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜前后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，接地刀无法关合投入。
（防止带电合接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
（防止带负荷拉刀闸）扩展资料：高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6kV~550kV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
产品特点1、采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积；2、开关柜柜体选用优质冷轧钢经数控钣金加工成形后，通过高强度螺栓螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺；3、可配用国产ZN85-40.5真空断路器和法国SF1、SF2型及FP系统六氟化硫断路器，以满足不同用户的需求；4、开关柜各功能小室均采用金属板封隔，并设有独立的压力释放通道；5、断路器、接地开关等操作均可在开关柜关闭情况下进行，即可实现关门操作；6、开关柜的结构适应性强，主接线方案可达到198种以上，能满足不同用户需要；7、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置，“五防”功能齐全，安全可靠。
选购要点1明确项目定位高压开关柜是成套的组合产品，目前国内虽有数百家生产厂商，但其核心部件仍采用进口的产品为主，如果遇到技术问题，设备维护和更换都比较麻烦，因此，在预算充裕的情况下，应尽量选择知名的品牌，由于其备货充足，遇到问题时的解决效率比较高。
10kv高压开关柜“五防”功能
10kv高压开关柜“五防"功能高压开关柜得“五防"装置一般可分为机械、电气与综合三类“五防”包括:防止带负荷分、合隔离开关（隔离插头)；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间,以上五项防止电气误操作得内容,简称“五防”就是确保设备与人身安全、防止误操作得重要措施.1、手车式断路器得“五防"联锁：高压开关柜有些安装有状态显示器可以观察断路器得状态，在断路器面板上设有断路器分、合状态得机械指示。
手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。
2)手车由试验位置，在摇向工作位置推进得过程中与达到工作位置以后，（二次插头被锁定）不能拔开二次插头。
3）电源闭锁:只有控制电源正常闭锁回路完好得情况下合闸机构才能自动解锁.当需要进线检修时；为保证检修人员得安全,值班人取下控制回路熔断器后，无论就是在远方或就地以及手动操作断路器断路器均无法合闸。
4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出,只有当断路器处于分闸状态后才能摇动手车这就是为了防止断路器手车插接触头带负荷进行分离(带负荷拉隔离刀闸）。
5）当手车锁定在试验位置时,手车上得电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸得操作。
当接地刀闸合上时接地开关操作轴上得联锁机构闭锁装置阻止断路器底盘进车,只有将接地刀闸拉开解除与断路器闭锁后,断路器小车才能进车至工作位置,这就是为了防止接地刀闸在合位而误合接地刀闸,(防止带电合接地刀闸)与（装挂接地线)。
6）如果断路器在试验位置已经合闸,此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构得锁定,才能进车至工作位置；这就是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。
高压柜基础知识
高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。
（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
（防止带负荷拉刀闸）1.KYN户内交流金属铠装移开式开关设备(以下简称手车式柜)是根据《3-35KV交流金属封闭开关设备》按IEC298《交流金属封闭开关设备和控制设备》标准设计制造,同时也能满足水电部提出的高压开关柜应具有"五防"功能的要求.2.KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备中一部分,可与KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备配套使用,构成组合式配电装置.本开关柜是一种双层铠装F-C柜,一面开关柜可容纳两台F-C手车,相当于两面单层柜的功能,而占地面积同一面单层柜差不多.为用户节省大量的占地面积及设备投资.本产品选用的真空接触器是专门为双层柜结构计的,具有结构简单,体积小,造型美观,绝缘水平高,寿命长等优点,有电保持和机械锁扣两种结构.3.KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备,柜体为铠装式结构,采用中置式布置,分为断路室,主母线室,电缆室和继电器仪表室,为使柜体具有承受内部故障电弧的能力,除继电器室外,各功能隔室均设有排气通道和汇压窗,一次触头为捆绑式圆触头.开关高备可按用户要求,采用前维护型结构,使设备可以靠墙安装或背靠背安装.开关设备内装有安全可靠的联锁装置,完全满足"五防"闭锁要求.a,断路器手车在推进或拉出过程中,无法合闸;b,断路器手车只有在试验位置或工作位置时,才能进行合,分操作而且在断路器合闸合,手车无法从工作位置拉出;c,仅当接地开关处在分闸位置时,断路器手车才能从试验位置移至工作位置;仅当断路器手车处于试验位置或柜外时,接地开关才能进行分,合闸操作;d,接地开关处于分闸位置时,后门无法打开;e,手车在工作位置时,二次插头被锁定,不能被拨除.断路器室底盘架两侧除设有供手车运动的固定导轨外,为便于对断路器进行观测与检查,在固定导轨两侧专门设有可抽出的延伸导轨,当断路器分闸后,可将两根延伸导轨拉至柜外,这样手车即可从柜内直接移至柜外的延伸导轨上.。
高压开关柜“五防”
高压开关柜的“五防”一、“五防”的概念1、开关柜中的五防是指:a、防止误分、误合断路器。
b、防止带负荷分、合隔离开关。
c、防止带电合接地刀闸。
d、防止带接地刀闸合隔离开关。
e、防止误入带电间隔。
具体解释为：1）、防止误分、误合断路器。
（只有操作指令与操作设备对应才能对被操作设备操作）2）、防止带负荷分、合隔离开关。
（断路器合闸状态不能操作隔离开关。
）3）、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关）4）、防止接地刀闸处于闭合位置时关合隔离开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器）5）、防止误入带电间隔。
（只有隔室不带电时，才能开门进入隔室）电气二次防误闭锁与微机防误闭锁共同运行的必要性2、高压开关柜的“五防”表现的情况为：1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置，需要断路器分闸。
（防止带负荷合隔离开关）2、高压开关柜内的断路器在工作位置时，无法拽出小车断路器，操作手柄和“辫子”被锁定。
（防止带负荷分隔离开关）3、高压开关柜内的真空断路器在离开试验位置时，接地机构里面有一个电磁铁会通电（或者其他机械）锁定堵片使堵片不能被下压，进而无法投入接地刀。
（防止带电合接地刀闸）4、高压开关柜内的接地刀在合位时，试验位置的小车断路器的轨道会被拦截（或者引入出手柄不能完全插入操作孔），无法摇进工作位置。
（防止带接地线合隔离开关）5、高压开关柜内的接地刀在开位时，旋杆锁定盘柜后门，后门将不能被打开。
同时当后门被打开以后，接地刀旋杆被锁定，无法分开接地刀。
（防止误入带电间隔）注：这些功能的实现主要是由盘柜后门、接地刀操作旋杆（暨接地刀）、接地刀旋杆操作口堵片、锁定电磁铁、小车轨道拦截片之间形成相互机械闭锁。
当小车在工作位置，接地刀在开位时，旋杆锁定盘柜后门，后门将不能被打开，接地刀操作旋杆堵片在抬起位置，当接地刀旋转进入合位时，旋杆解开与后门的锁定，后门可以被打开，同时接地刀操作旋杆堵片被锁定在下压位置。
浅析高压开关柜中的“五防”问题
浅析高压开关柜中的“五防”问题摘要：高压开关柜中的“五防”主要是指防止电气操作中出现的误分合断路器、带负荷分合隔离开关、带电挂接地开关、带接地线开关以及误入带电间隔五项错误操作。
在电力高压开关柜中一般都设有五防联锁功能，专门用来防止出现电气误操作，保障高压开关柜的安全正常运行，保护人身安全与电气设备的运行安全。
本文主要围绕高压开关柜的五防问题、高压开关柜中的五防联锁功能及其现状等内容展开分析。
关键词：高压开关柜；五防联锁；电力运行；分析高压开关柜中的“五防”主要是指防止电气操作中出现的误分合断路器、带负荷分合隔离开关、带电挂接地开关、带接地线开关以及误入带电间隔五项错误操作。
在电力高压开关柜中一般都设有五防联锁功能，专门用来防止出现电气误操作，保障高压开关柜的安全正常运行，保护人身安全与电气设备的运行安全。
本文主要围绕高压开关柜的五防问题、高压开关柜中的五防联锁功能及其现状等内容展开分析。
1、高压开关柜的“五防”高压开关柜是电力运行系统中的一个重要的设备装置，它在电力系统的发输电能以及实现配电及电能转换等系统运行起着控制和保护等作用，在整个电力系统运行中占有非常重要的位置。
高压开关柜中的“五防”主要是指防止电气操作中出现的带负荷分合隔离开关、误分合断路器、带接地线开关、带电挂接地开关以及误入带电间隔五项错误操作。
高压开关柜的安全运行不仅影响着电气操作中的人身安全和电气设备的安全问题，还对整个电力系统的安全稳定运行有着重要影响。
2、高压开关柜的五防联锁功能高压开关柜的五防联锁功能主要是针对防止电气误操作而设计的，主要是用来防止高压开关柜中的带负荷分合隔离开关、误分合断路器、带接地线开关、带电挂接地开关以及误入带电间隔五项操作失误造成的后果。
高压开关柜的五防联锁装置有电气、机械与综合三种，其中机械高压开关柜装置的联锁功能是高压开关柜中联锁功能相对不够完善的一种。
固定式高压开关柜中隔离开关和断路器的联锁关系表现在当断路器断开时隔离开关才能够进行操作，一般情况下，隔离开关和断路器的联锁关系非常容易实现。
高压开关柜电气五防概念
高压开关柜电气五防概念五防的概念：1.防带负荷分合阻离隔关；2.防误分、误合断路器；3.防带负荷合闸接地开关；4.防接地开关闭合时送负荷；5.防误入带电距离。
五防锁便是为结束以上五防办法，而设备的锁具，详细要结束五防的功用还需求协作微机五防体系或经过严峻的人员五防操作规矩来结束。
高压开关柜的电气五防:
高压开关柜的联锁是保证电力网安全作业、保证设备和人身安全、避免误操作的首要办法。
GB3906--1991《3～35千伏沟通金属关闭开关设备)对此作了了解规矩。
通常把联锁描绘为：避免误分、误合断路器；避免带负荷分、合阻离隔关；避免带电挂(合)接地线(接地开关)；避免带接地线(开关)合闸；避免误入带电距离。
上述五项避免电气误操作的内容，简称五防。
五防设备通常司分为机械、电气和归纳三类。
如今，商场上高压开关柜类型许多，大大都都有轴完善的联锁办法。
1、高压开关柜内的真空断路器小车在实验方位合闸后，小车断路器无法进入作业方位。
（避免带负荷合闸）
2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（避免带接地线合闸）
3、高压开关柜内的真空断路器在合闸作业时，盘柜后门用接地刀上的机械与柜门闭锁。
（避免误入带电距离）.
4、高压开关柜内的真空断路器在作业时合闸，合接地刀无法投入。
（避免带电挂接地线）
5、高压开关柜内的真空断路器在作业合闸作业时，无法退出小车断路器的作业方位。
（避免带负荷拉刀闸）。
简述高压柜的电气五防
简述高压柜的电气五防
高压柜是一种用于配电系统中的电气设备，用于保护和控制电力系统中的高压电源。
电气五防是指高压柜需要具备防触电、防爆、防火、防腐、防湿的功能。
1. 防触电：高压柜中的电气元件和接线必须具备良好的绝缘性能，能够有效地防止电流对人体的直接触碰。
高压柜的外壳和门锁也需要符合相关电气安全标准，以防止非授权人员接触高压部分。
2. 防爆：高压柜中的电气设备通常运行在高压和高温环境下，存在着爆炸的风险。
因此，高压柜需要采取防爆措施，如使用防爆外壳和防爆隔离器件，以保证其安全可靠的运行。
3. 防火：高压柜中的电气设备需要具备良好的防火性能，能够抵抗外界的火源或高温环境引起的火灾。
高压柜的外壳和隔热层需要采用防火材料，以防止火灾蔓延并保护内部电气设备。
4. 防腐：高压柜通常运行在恶劣的环境中，如潮湿、酸碱等腐蚀性环境。
为了保证高压柜的长期稳定运行，其外壳和内部电气元件需要采用防腐蚀材料，并且需要定期检查和维护，以防止腐蚀损坏。
5. 防湿：高压柜应具备防湿的特性，以防止潮湿环境对电气设备的损害。
高压柜的外壳和密封件需要采用防水材料，以保护内部电气元件不受潮湿环境的影响。
此外，还需定期检查和维护高压柜的密封性能，防止水分渗入。
高压开关柜的“五防”联锁 PPT
（2）防止带负荷分、合隔离开关。（断路器、 负荷开关、接触器合闸状态不能操作隔离开关
1
高压开关柜的“五防”概念
（3）防止接地开关处于闭合位置时合断路器、 负荷开关。（只有当接地开关处于分闸状态时， 才能合隔离开关或手车才能进至工作位置，才能 闭合断路器和负荷开关）
高压开关柜的设计中不希望采用“被动式”联锁, 应尽量采用“主动式”联锁，虽然现行使用的各类开 关柜中,还有部分 采用“被动式”联锁,但是随着开关 柜设计水平的提高,应尽可能避免这种方式。
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
2
机械联锁的实现方式及特性分析
2.2 机械联锁实例分析 在固定柜中,断路器与隔离开关的联锁关系明确,
3
电气闭锁在开关柜“五防”中应用
3.1开关二次控制回路电气五防联锁 高压开关柜中手车在不同位置之间进出时，断
路器一定要处于分闸状态，不能处于合闸状态， 且在手车开关进出时，分闸指示灯不亮合闸回路 不同，这种情况就是通常所说的合闸闭锁，手车 高压开关柜中的合闸闭锁一般是在手车行程开关 接点连入断路器合闸回路时实的。
高压开关柜的“五防”联锁
主要内容：
1
高压开关柜的“五防”概念简述
2
机械联锁的实现方式及特性分析
3
电气闭锁在“五防”中的应用
4
确保“五防”机构有效的管理措施
1
高压开关柜的“五防”概念
1.1 什么叫做高压开关柜的“五防”
高压开关柜中的“五防”主要是指防止电气操 作中出现的误分合断路器、带负荷分合隔离开关、 带电挂接地线、合接地开关、带接地线合开关以 及误入带电间隔五项错误操作。通俗的解释就是：
高压开关柜五防设计及说明
高压开关柜五防设计及说明第一防第一防主要是针对漏电等方面的安全问题。
开关柜的所有金属和带电体都应接地，确保漏电时能迅速引流。
此外，开关柜的设备接线要正确、可靠，确保运行中不会产生火花或者短路。
开关柜的过电压保护装置和漏电保护装置也是必不可少的，可以有效保护设备和人员的安全。
第二防第二防主要是针对外界环境的影响，以保护开关柜的正常运行。
首先，应考虑到开关柜在室内还是室外使用，对环境的湿度、温度等要求是不同的。
开关柜应采用密封结构，以防止灰尘、水分、有害气体等外界物质进入。
此外，开关柜的材料也应具有抗腐蚀、抗氧化等特性，以确保其长期运行。
第三防第三防主要是针对电弧及其引发的火灾风险。
电弧是高压开关柜运行中产生的一种高温、高能量现象，易引发火灾。
为了减小电弧对设备和人员的伤害，开关柜应采用热释放装置和抑制电弧的技术。
热释放装置可以在电弧发生时迅速释放大量的热量，抑制电弧的扩散。
抑制电弧技术采用特殊的材料来控制电弧的能量和持续时间。
第四防第四防主要是为了避免过电压对设备的直接损害。
过电压是电力系统中常见的故障之一，可能产生高达数百千伏的电压。
为了保护设备免受过电压的影响，应在开关柜中添加过电压保护装置。
过电压保护装置可以及时检测到过电压并采取正确措施，如断开电路或接地，以保护设备。
第五防第五防主要是为了防止开关柜过载和短路引发的事故。
开关柜应设置过载和短路保护装置，能够及时检测到电流过载和短路，并迅速切断电路。
此外，还应设置过载和短路指示器，及时反映电力系统的运行情况。
总结高压开关柜五防设计的目的是确保开关柜在正常运行和发生故障时能保护设备和人员的安全。
通过第一防、第二防、第三防、第四防和第五防的设计，可以有效减少电力系统中的事故发生率，提高设备的可靠性和运行效率。
在实际设计中，还需要根据不同的情况和需求进行细化和优化，以确保设计的合理性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜电气五防概念
五防的概念：1.防带负荷分合隔离开关；2.防误分、误合断路器；3.防带负荷合闸接地开关；
4.防接地开关闭合时送负荷；
5.防误入带电间隔。
五防锁就是为实现以上五防措施，而安装的锁具，具体要实现五防的功能还需要配合微机五防系统或通过严格的人员五防操作规则来实现。
高压开关柜的“电气五防”:
高压开关柜的“联锁”是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906--1991《3～35千伏交流金属封闭开关设备)对此作了明确规定。
一般把“联锁”描述为：防止误分、误合断路器；防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)；防止带接地线(开关)合闸；防止误入带电间隔。
上述五项防止电气误操作的内容，简称“五防”。
“五防”装置一般司分为机械、电气和综合三类。
目前，市场上高压开关柜类型很多，大多数都有轴完善的联锁方式。
1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）
2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（防止带接地线合闸）
3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.
4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。
（防止带电挂接地线）
5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
（防止带负荷拉刀闸）。
