【精品】线路保护装置
电气线路保护装置安装方案
电气线路保护装置安装方案一、引言电气线路保护装置的安装是保障电气设备运行安全和电能的有效利用的重要环节。
本方案旨在提供一种可靠、高效的电气线路保护装置安装方案，保护电气设备免受过电流、过电压、短路等异常电力状况的损害。
二、设备选用与布置1. 设备选用考虑到线路的电流负荷与电压水平，本方案采用了先进的电气线路保护装置，包括熔断器和隔离开关。
熔断器可提供瞬时短路保护，而隔离开关则能确保线路分离以进行安全维护。
2. 设备布置根据线路结构和电气设备的实际需求，将保护装置布置在合适的位置，并与相关电器设备相连。
布置时需考虑易于操作和维护，避免与其他设备产生干扰。
三、接线方案1. 线路连接根据电气设备的特点和功能需求，经过仔细测量和计算，将线路与保护装置进行正确的连接。
确保与电源和其他电器设备之间的连接牢固可靠，并遵循电气安全规范。
2. 接地措施为了提供额外的安全保护，本方案还包括对电气线路进行接地措施。
通过合理的接地设计，可以将电流有效地导引到地下，减少电气设备受到的损坏风险。
四、设备调试与检测1. 设备调试在安装完成后，对电气线路保护装置进行调试工作。
通过逐项检查、设置参数和检测系统响应等步骤，确保装置运行正常，能够及时响应异常情况。
2. 设备检测为了保证电气线路保护装置的长期可靠性，每年定期进行设备检测是必要的。
检测包括对电器设备的功能测试、熔断器的状况评估以及隔离开关的正常运行情况等。
五、安全注意事项1. 操作人员培训为了保障操作人员的安全，每位使用电气线路保护装置的人员都应接受专门培训，掌握正确的操作方法和应急措施。
2. 安全警示标识在安装位置和操作区域周围应设置合适的安全警示标识，提醒人员注意高压电源和正确的操作程序，以减少潜在的伤害风险。
六、总结本方案提供了一种可靠、高效的电气线路保护装置安装方案。
通过适当的设备选用与布置、正确的接线方案、设备的调试与检测以及安全注意事项的遵守，可以确保电气设备在异常电力状况下得到及时保护，提高了电网的安全性和可靠性。
WGB-611A微机线路保护装置 V1.00
技术及使用说明书 （ver-1.00）
许继电气股份有限公司
XJ ELECTRIC CO.,LTD.
WGB-611A 微机线路保护装置
应用范围
适用主要应用于 35kV 及以下各级电压等级的线路及馈出线。
装置硬件
后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设 计,可分散安装于开关柜上运行。 双 32 位高性能嵌入式微机处理器，大容量的 RAM 和 Flash Memory；利用 SoC 解决方案，数据处理、逻辑运算和信息存储能 力强，运行速度快，可靠性高。 16 位高精度 A/D 作为数据采集，数据采集每周波 64 点，保护测量 精度高。 可保存不少于 400 个最近发生的事件报告及运行报告。 采用图形液晶，中文显示，菜单式操作。
主要特点
全系列装置输入电源交直流通用，现场适用能力强： 装置辅助电源交直流通用，最高输入电压可达 500V，适用于各种 复杂的供电场所； 装置操作回路电源交直流通用，对交流或直流供电系统均能适用； 装置开关量输入回路电源交直流通用，对交流或直流供电系统均能 适用。 装置电流输入范围宽，5A、1A 通用，用户选型、使用方便。 装置通讯功能强大，装置标准配置两路以太网和两路 RS485 通讯 接口，便于多种组网方式，装置支持 IEC61850、IEC-103、TCP-103、 MODBUS-RTU 等多种通讯规约，通讯灵活，方便与各种微机监控 或保护管理机联网通讯。 装置对时功能强大，支持网络对时、PPS、PPM 或 B 码等多种对 时方式。
3 装置硬件 ............................................................................................................... 5
国电南自线路保护装置技术说明书

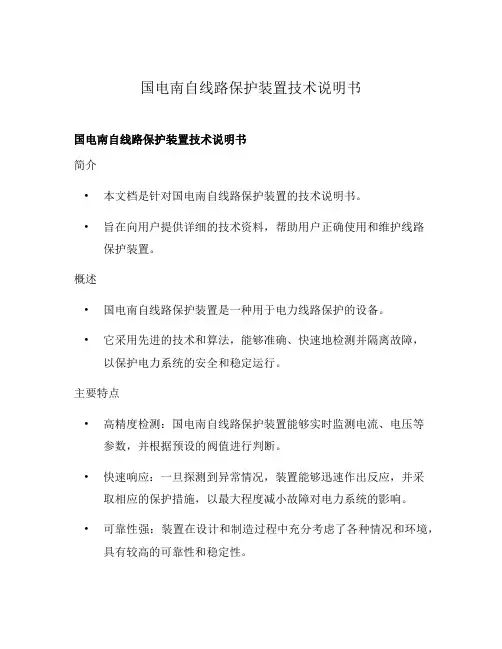

国电南自线路保护装置技术说明书国电南自线路保护装置技术说明书简介•本文档是针对国电南自线路保护装置的技术说明书。
•旨在向用户提供详细的技术资料，帮助用户正确使用和维护线路保护装置。
概述•国电南自线路保护装置是一种用于电力线路保护的设备。
•它采用先进的技术和算法，能够准确、快速地检测并隔离故障，以保护电力系统的安全和稳定运行。
主要特点•高精度检测：国电南自线路保护装置能够实时监测电流、电压等参数，并根据预设的阀值进行判断。
•快速响应：一旦探测到异常情况，装置能够迅速作出反应，并采取相应的保护措施，以最大程度减小故障对电力系统的影响。
•可靠性强：装置在设计和制造过程中充分考虑了各种情况和环境，具有较高的可靠性和稳定性。
•通信联动：国电南自线路保护装置支持与其他设备进行通信联动，以实现系统的协同运行和联动保护。
技术参数•输入电压：AC 220V±10%•输入电流：≤ 5A•功率频率：50Hz/60Hz•工作温度：-10℃至+55℃•保护等级：IP65•通信接口：RS485使用方法1.安装：将国电南自线路保护装置正确安装在电力线路系统中。
2.连接：根据说明书，正确连接线缆和信号接口。
3.设置：根据实际情况，设置装置的参数和阀值等。
4.测试：进行装置的功能测试和工作状态检查，确保装置正常运行。
5.使用：根据需要，定期检查和维护装置，保证其长期稳定运行。
维护和注意事项•定期检查线路保护装置的工作状态和参数设置，确保其正常运行。
•如有问题或故障，及时联系专业人员进行维修和处理。
•严禁在未经授权的情况下拆解或修改装置的任何部件。
•注意装置周围环境的温湿度等因素对装置的影响，保证装置的正常运行。
•定期备份装置的数据和配置文件，以防数据丢失或损坏。
总结•国电南自线路保护装置是一款先进的电力保护设备，具有高精度检测、快速响应和可靠性强等特点。
•正确使用和维护装置，能够有效保护电力系统的安全和稳定运行，提高供电质量和可靠性。
线路保护装置基本原理PPT课件
区外故障，通道故障，不误动
区内故障，通道故障， 可靠动作
区内故障，通道故障，拒动
位置停信（发信）和母差停信（发信）
1）位置停信（发信）：跳闸位置继电器停信，是考虑当故障发生在本侧出口时，由 接地距离保护快速动作跳闸，而高频保护还未来得行及动作，故障已被切除，并发出 连续高频信号，闭锁了对侧高频保护，只能由二段带延时跳闸。为了克服此缺点，采 用由跳闸位置继电器停信，使对侧自发自收，实现无延时跳闸。其他应用：(a)在发生 区内故障时，一侧断路器先跳闸，如果不立即停信，由于无操作电流，发信机将发生 连续的高频信号，对侧收信机也收到连续的高频信号，则闭锁保护出口，不能跳闸； (b)当手动或自动重合于永久性故障时，由于对侧没有合闸，于是经远方起动回路，发 出高频连续波，使先合闸的一侧被闭锁，保护拒动。为了保证在上述情况下两侧装置 可靠动作，必须设置断路器三跳停信回路。
闭锁式纵联方向保护原理逻辑框图（以下图2）：
1）启动元件动作首先发讯，此时门7未动作，可经门9发讯。 2）停讯必须满足2个条件：a．反方向元件D－不动，正方向元件D＋动作，与门3有输出，表示 正方向故障；b．收信10 ms后，即或门2启动时间t2（10 ms），与门4有输出。 2个条件满足，与门7有输出，经反向器闭锁门9，停止发讯。 3）区内故障： a．D－不动作，D＋动作，正方向故障； b．先收讯10 ms后，无闭锁信号，与 门5有输出。满足这2个条件，判为区内故障，与门8有输出，可以跳闸。 注意：先收到过10ms闭锁信号，主要是考虑区外故障时可靠收到对侧的闭锁信号，防止本侧保 护误动。因为高频信号沿通道传输需要时间，最严重的情况是反方向侧保护启动元件损坏（或 因某种原因没有启动），依靠远方启信使对侧收发信机启动，此时通道信号将往返一次，并考 虑一定的裕度。
LCS621微机线路保护测控装置
1 适用范围LCS621微机线路保护装置主要适用于35KV及以下电压等级的线路变压器组保护，可集中组屏，也可分散于开关柜。
2 主要功能2.1保护功能①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）②反时限过流保护（该功能仅适用于V2.02版以上）③三相一次重合闸(不对应启动、保护启动、检无压)④低频减载(带欠流闭锁，滑差闭锁)⑤零序方向保护（小电流接地选线用）⑥低压减载（带加速功能）⑦零序过流保护⑧过负荷告警⑨PT、CT断线、线路PT断线报警以上各种保护均有软件开关，可分别投入和退出。
2.2远动功能①遥测：Ia、Ib、Ic、P、Q、COSФ、Ula②遥信：一个断路器（双位置遥信），两个开关遥信，弹簧未储能，轻瓦斯告警，重瓦斯跳闸（油浸式）变压器超温告警，超温跳闸（干式变）③遥脉：本线路有功，无功电量（与两个遥信复用，可选）④遥控：本线路遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。
3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
微机线路继电保护装置功能介绍及作用
微机线路继电保护装置功能介绍及作用微机线路继电保护装置功能介绍及作用线路保护装置主要功能有：uuuuuuuuu uuuuu 三段式过流保护（方向闭锁、低电压闭锁）过负荷保护反时限过流保护（3种标准特性方程）三段式零序方向过流保护低电压保护零序过压保护非电量保护小电流接地低压解载保护断线报警三相二次重合闸（检无压、同期、不检）；独立整定的合闸加速保护（前/后加速）；独立的操作回路及故障录波。
测控功能有：uuuu 16路遥信开入采集正常断路器遥控分合闸；模拟量的遥测；开关事故分合次数统计保护信息功能有：uuuu 保护定值远方/就地查看、修改；保护功能远方/就地查看、修改；装置状态的远方/就地查看；装置保护动作信号的远方/就地复归。
以上各种保护均有软件开关，可分别投入和退出。
录波功能：装置具有故障录波功能，记忆最新8套故障波形，记录故障前3个周波，故障后5个周波，进行故障分析，上传当地监控或调度。
微机线路保护装置解决策略我国微机保护装置经过近二十年的发展、更新、升级，其理论、原理、性能、功能、硬件已经相当完善，能够最大程度适应电力系统运行需要，过多对微机保护装置的干预，对电网的安全运行反而是不利的。
目前，我们运行管理的理念和观念却还处在一个趋向保守的状态，在微机保护装置运行、管理上存在不少的误区，已经严重影响到变电站自动化进程。
本文主要分析了微机线路保护装置重合闸的充电条件及发生“异常自动重合”的主要原因，并提出了相应的现场解决方案。
1. 故障事例电力系统的故障中，大多数是送电线路的故障（特别是架空线路），电力系统的运行经验表明架空线路的故障大都是瞬时的，因此，线路保护动作跳开开关后再进行一次合闸，就可提高供电的可靠性。
进入20世纪90年代后，微机保护装置开始推广应用，继电保护微机化率已达100％。
但多年的现场实际应用中，发现中低压线路微机保护（如：10KV 线路微机保护）的控制回路与重合闸回路之间的配合有问题，导致微机线路保护出现多次“异常自动重合”的现象。
CSC-161(163)A-FA-G数字式线路保护装置说明书(0SF.451.117)_V1.00F
CSC-161A-FA-G 、CSC-163A-FA-G 数字式线路保护装置说明书CSC-161A-FA-G 、CSC-163A-FA-G 数字式线路保护装置说明书BD2014004编制：赵志宏宋东南校核：曹飞熊军标准化审查：李连昌审定：黄少锋出版号：V1.00F文件代号：0SF.451. 117出版日期：2014年05月版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
技术支持电话：************传真：************重要提示感谢您使用北京四方继保自动化股份有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-161A-FA-G、CSC-163A-FA-G数字式高压线路保护装置，并对应于V1.00F及其以上版本的保护程序。
用于智能站、前接线方式，SV采样、GOOSE跳闸。
2)请仔细阅读本说明书，并按照说明书的规定整定、调试和操作。
若有特殊定制，请以工程说明书、工程资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
6)本装置的出厂操作密码是：8888。
目录第一篇装置的技术说明 (1)1 概述 (1)1.1适用范围及功能配置 (1)1.2产品主要特点 (1)1.3装置执行的标准 (4)2 技术条件 (5)2.1环境条件 (5)2.2电气绝缘性能 (5)2.3机械性能 (5)2.4电磁兼容性 (5)2.5安全性能 (5)2.6功率消耗 (6)2.7装置主要技术参数 (6)3 装置硬件 (8)3.1装置结构 (8)3.2装置功能组件概述 (10)4 装置软件 (12)4.1保护程序整体结构 (12)4.2启动元件 (12)4.3选相元件 (13)4.4方向元件 (14)4.5检测功能和其他判别 (18)4.6纵联电流差动保护 (21)4.7相间及接地距离保护 (31)4.8零序过流保护 (36)4.9PT断线后的过流保护 (39)4.10过负荷告警 (39)4.11三相一次重合闸 (40)4.12测控部分的说明 (44)第二篇用户安装使用 (58)5 开箱检查 (58)6 安装调试 (58)6.1安装 (58)6.2通电前的检查 (58)6.4软件版本检查 (62)6.5打印功能检查 (62)6.6功能压板检查 (63)6.7开入量检查 (64)6.8开出传动 (65)6.9模拟量通道检查 (66)6.10光纤通道检查 (66)6.11保护整组试验 (66)7 整定值及整定计算说明 (70)7.1CSC-161A-FA-G保护定值清单 (70)7.2CSC-163A-FA-G保护定值清单 (73)7.3保护软压板状态清单 (77)7.4保护整定计算说明 (77)7.5保护功能压板的有关说明 (83)7.6通信参数 (85)8 装置接线及端子说明 (86)8.1差动保护用做旁路保护的接线 (86)8.2装置端子说明 (86)8.3模拟量采样数字接口说明 (90)8.4CSC-161装置虚端子表 (91)8.5CSC-163装置虚端子表 (95)9 人机接口及其操作 (100)9.1装置正面布置图 (100)9.2正常运行与显示 (102)9.3菜单结构及相关说明 (103)10 运行及维护 (107)10.1装置投运前检查 (107)10.2运行情况下注意事项 (107)10.3设备更换软件或插件后的操作 (107)10.4运行定值区的切换方法 (108)10.5保护报告的调取、打印方法 (109)10.6温馨提示 (109)10.7定期检修 (110)10.8过程层的数据异常处理方法 (110)11 保护报文汇总 (112)11.1事件报告 (112)11.2告警报告 (113)12 运输、储存 (117)13 订货须知 (117)14 附图 (118)附图1CPU简化原理图 (118)附图2MASTER板简化原理图 (119)附图3开入插件电原理图 (120)附图4开出插件电原理图 (121)附图5电源插件电原理图 (122)附图6CSC-161A-FA-G型装置正面端子图 (123)附图7CSC-163A-FA-G型装置正面端子图 (124)第一篇装置的技术说明1 概述1.1 适用范围及功能配置CSC-161A-FA-G和CSC-163A-FA-G系列数字式线路保护装置（以下简称装置或产品）适用于110kV中性点直接接地的大电流接地系统的输电线路。
BHE-316微机线路保护装置说明书 1
1-11．适用范围BHE-316 微机线路保护装置适用于66kV 及以下电压等级的线路保护。
装置自带操作回路（分交、直流），可集中组屏，也可以分散安装在开关柜上。
2．主要功能三段式方向过电流保护；零序电流保护；小电流接地选线；三相一次重合闸（检无压或检同期可选）和后加速；低频减载；PT 断线检测及PT 断线闭锁方向或保护；突变量启动故障录波（前8周波、后56周波、每周波32点）；1路两元件测量；14路遥信（含断路器位置和控制回路断线）及两路脉冲电度采集；1路遥控分、合；断路器操作回路（分闸、合闸和防跳等功能）。
3．技术数据3.1额定参数装置电源：直流或交流220V 或110V （订货时说明） 额定交流：线电压100V ，电流5A 或1A ；频率50Hz功率消耗：电源回路不大于10瓦；交流回路不大于0.5伏安/相3.2技术指标整定范围电流：0.1In ～16In （In 表示额定电流，以下同） 电压：0.1Un ～1.4Un （Un 表示额定电压，以下同）保护误差范围电流（电压）： 当定值低于额定值时误差不超过0.02In （Un ），定值高于额定值时不超过±2% 时间：动作误差时间不大于±20ms ，动作时间整定为Os 时，动作时间不大于40ms测量范围电流：0.01In ～1.40In 电压：0.01Un ～1.40Un 频率：44.9Hz ～55.1Hz测量误差范围 频率：±0.02％ 电流：±0.3％ 电压：±0.3％有功功率、无功功率：±0.5％ 有功电度、无功电度：±1％1-2遥信事件记录分辨率：不大于2ms 遥控正确率：不低于99.99%3.3 环境条件工作温度：－10℃～＋50℃ 贮运温度：－25℃～＋70℃ 大气压力：80kPa ～110kPa 相对湿度：不大于90％3.4 绝缘性能绝缘电阻：装置各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压500V 的测试仪器分别测定其绝缘电阻值，不小于100M Ω。
PCS-931线路保护装置基础知识讲解
二. PCS平台介绍
平台发展历史_LFP平台
➢ LFP平台（上世纪90年代初）：
• 基于Intel80C196微控制器； • 开创了实时的保护并行计算、可靠的独立起动元件的保护控制设计
理念； • 加速了微机保护全面国产化的历程； • 产品系列：高压线路及辅助保护、元件保护、变电站综合自动化系
统；
PCS931与RCS931比较
电流差动继电器的变化：
➢ PCS－931与RCS－931相比，差动算法作如下改动： （1）保护定值中不再设“差动高定值”、 “差动低定值”；改
用一个“差动电流定值”，方便整定。 差动电流定值：差动 保护的最低起动值，按躲最大负荷情况下的最大不平衡电流 整定，建议整定：一次电流300A～600A。若“投电容电流补 偿”控制字置0（即不投入电容电流补偿），可将此定值适当 放大一点，建议一次电流500～800A 。 （2）差动算法中加入新的异步法思想的抗TA保护判据。 （3）全新的差动同步技术。 （4）暂态电容电流补偿方案。 （5）纵联码功能把关 （6）远跳远传功能经两侧差动压板把关
PCS平台介绍_软件架构
➢ 平台软件架构
• 嵌入式系统软件
提供与应用程序的标准接口，完成装置内部 任务调度、报文管理、录波管理、定值管理 、人机界面、后台通信等功能。
• 可视化工具软件
在PC端实现装置的输入/输出资源配置、保护 功能逻辑编程、智能变电站工程文件配置、 可视化调试等。
PCS平台介绍_软件架构
可视化集成开发与调试软件工具
系统软件
控
制
保
护
板卡管理
平
台
可视化符号块
任务调度
数据交换
底层驱动
平台硬件
KY-8120微机线路保护测控装置
KY-8120线路保护测控装置01 装置简介KY-8120是以电压、电流保护及其三相一次重合闸为基本配置的微机线路保护测控装置，适用于35KV及以下电压等级配电网系统、厂用电系统和工矿企业用电系统的进线、出线（馈线）、母联等的保护与测控制。
装置自带操作回路，可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场。
KY-8120A型装置测量、保护共用一组CT；KY-8120B型装置测量、保护各用一组CT。
02 主要功能功能 \ 产品型号KY-8120A KY-8120B保护功能复压方向闭锁三段过流保护√√反时限过流保护√√加速段保护√√充电保护√√过负荷告警√√零序过流保护√√零序过压告警√小电流接地告警√低电压保护√√重合闸（不检定）√√CT 断线告警√√PT 断线告警√√测控功能4套定值支持定值区的整定、拷贝、切换软压板、硬压板重要功能通过软压板和硬压板共同控制测量电压、电流、功率、频率等电气量的测量与远传，测量计及13次谐波遥信10路外部开入遥信采集，多路软遥信控制4路出口接点，定义为跳闸、合闸出口接点，保护、告警信号接点操作回路独立的操作防跳回路，控制电源交直流220V通用、开关跳合闸电流0.5~5A自适应，支持就地操作及遥控操作，监视控制回路断线现场总线eCAN 和RS485，集成IEC-103 、CAN2.0、MODBUS等规约对时专用硬件时钟电路，支持网络对时监视记录功能装置操作记录、遥控操作记录、SOE记录、保护事件记录、遥信变位记录、上电自诊断、运行自监视、虚拟测试功能自检功能动态检测装置故障，检测到错误告警并闭锁出口防止误动双看门狗保证装置可靠运行和故障自恢复03 保护原理3.1 复压闭锁元件利用复合电压闭锁元件，可以保证装置在电机反充电等非故障情况下不出现误动作，同时可提高相间电流保护的灵敏度。
复合电压闭锁元件开放条件：A ．MIN （Uab 、Ubc 、Uca ）< Uset ；Uset 为低电压定值B ．U2 >U2set ；U2为负序电压，U2set 为负序电压定值 以上两个关系为或逻辑。
DSI5111线路保护测控装置
DSI5111使用说明书综述北京天能继保电力科技有限公司历经三年研发推出的DSI 5000系列新型厂站综合自动化产品，是基于IEC 61850建模要求及系统解决方案的全新产品，也是面向智能电网发展需求的新产品，被列为2008年北京市《中关村科技园区中小企业创新基金》支持项目，该系列产品具有我公司多项自主创新技术，也进一步体现了我公司专注于精益求精做产品的决心和能力。
DSI 5000系列产品具有如下主要特点：全面高效实现IEC 61850通讯协议DSI 5000系列产品基于IEC 61850的面向对象的设计理念，保护和控制功能完全按照IEC 61850-7-4的要求建模，完全实现了标准开放、未来可扩展、易于升级、柔性化的系统构架。
领先的保护、控制功能图形可编程组态实现方法保护和控制功能模块采用面向对象的设计和编程（OOD/OOP）方法，每个模块定时扫描执行。
各模块的输入和输出通过可编程图形工具由设计人员形成连接关系，并生成配置文件，配置文件通过FTP下载到装置即生成了特定功能的产品。
方便的现场可编程功能，使得非标产品可以在工程现场进行输入和输出逻辑编程，以满足特殊需求。
高性能的软、硬件平台采用应用于航天工程的Vxworks实时多任务操作系统实现了对CPU的综合利用，并保证了实时任务的快速响应，以满足继电保护可靠性和快速性的要求。
CPU采用Freescale公司高性能ColdFire 32位工业级处理器，主频166MHz，外扩32M DDR、16M Flash和2M NVRAM。
支持双以太网通讯，介质可采用双绞线或光纤，协议支持IEC61850及IEC60870－5－103规约；双14位A/D转换器实现同步采样；320×240大屏幕蓝屏液晶显示器。
丰富灵活的自动化功能装置以COMTRADE格式记录故障录波数据，其中录波长度、录波内容、启动方式均可配置，最长录波时间长达20秒，并可用录波数据重复再现故障状态。
RCS-9611CS线路保护测控装置
RCS-9611CS线路保护测控装置1 应用概述RCS-9611CS适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可组屏安装，也可在开关柜就地安装。
该保护装置可实现对断路器、隔离刀闸的分/合操作；同时能够对保护对象间隔单元的电压、电流、功率等进行实时测量。
可以和监控系统进行通讯；通讯规约可选择IEC 60870-5-103或Modbus。
性能特点2 装置功能2.1 保护功能三段可经复压和方向闭锁的过流保护三段零序过流保护（零序电流可自产也可外加）过流加速保护和零序加速保护（零序电流可自产也可外加）过负荷功能(报警或者跳闸)低周减载功能一段低压保护一段母线过压保护一段零序过压保护一段高周保护过流闭锁三相一次重合闸小电流接地选线功能（必须采用外加零序电流）独立的操作回路及故障录波2.2 测控功能16路自定义遥信开入Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、f、P、Q、COSф等遥测量一组断路器遥控分/合(选配方式至多可提供三组遥控)事件SOE记录等技术参数1 电气参数1.1 直流电源输入1.2 交流电流输入1.3 交流电压输入1.4 开关量输入1.5 开关量输出2 环境条件参数3 通信接口参数4机械结构标准A的机械尺寸和开孔尺寸如下图所示：标准B的机械尺寸和开孔尺寸如下图所示：5 型式试验参数5.1 大气环境试验5.2 机械试验5.3 电气绝缘性能5.4 电磁兼容试验6 管理功能参数6.1 测量计量等级6.2 控制性能参数6.3 时钟性能参数6.4 故障录波功能6.5 遥信性能参数7 认证ISO9001:2000质量管理标准认证ISO14001:2004环境管理标准认证OHSAS18001:1999职业健康安全管理标准认证ISO10012:2003测量管理体系认证CMMI L3软件能力成熟度模型认证电磁兼容：欧盟指令89/336/EEC，EN50263:2000产品安全：欧盟指令73/23/EEC，EN61010-1:2001、EN60950-2002。
RCS-9611CS线路保护测控装置
RCS-9611CS线路保护测控装置概述RCS-9611CS线路保护测控装置，是一款广泛应用于电力系统中对线路保护和测控的重要装置。
该装置采用模块化设计，包含多个单独的模块，涵盖了线路保护和测控等各类功能。
通过配置合适的模块组合，可以轻松满足不同电力系统的要求。
主要特点•模块化设计，高度灵活：适用于各种规模的电力系统。
•高精度采样，快速动作：对线路故障做出迅速反应，确保电网的安全稳定。
•支持通信功能，便于集成：通过多种通讯方式，包括IEC 61850等标准通讯协议，实现与其他系统的全面集成。
•具有先进的故障记录和事件记录功能：记录发生的故障以及前期预警信息，帮助电力系统管理者完成故障分析和处理。
•具备开放性，易于扩展：支持自定义配置，满足不同的需求。
同时，也支持结合其他系统使用，实现更加智能化的电力系统管理。
技术参数输入参数1)额定电压•母线电压: 40.5kV、72.5kV、126kV、252kV、550kV。
•系统电压: 最高1000kV。
2)测量范围•电流: 0-2000A。
•电压: 0-1000V。
•功率: 0-1000MVA。
输出参数1)保护功能•线路保护：包括差动保护、距离保护、过电流保护等。
•母联保护：包括过电流保护、过载保护等。
•母变保护：包括差动保护、距离保护、过电流保护等。
•其他：包括接地保护、同步检测、漏电保护等。
2)测控功能•遥测：包括母线电压、线路电流、线路电压等测量。
•遥信：包括线路断路器状态、开合状态等。
•遥控：包括远程合闸、分闸等操作。
3)其他功能•故障记录：记录故障信息，包括故障时间、故障原因等。
•事件记录：记录各种事件信息，包括开关动作、告警等。
•状态监测：实时监测设备状态，包括电源故障、通讯故障等。
应用场景RCS-9611CS线路保护测控装置广泛应用于电力系统中各类电力设备的保护和测控，包括：•母线保护和测量•线路保护和测量•母变保护和测量•交流电源系统的保护和测量•其他相关电力设备的保护和测量RCS-9611CS线路保护测控装置是一款功能全面、适用性广泛的电力系统保护和测控设备。
线路保护及重合闸装置课件
案例二：20kV线路重合闸装置的应用
20kV线路主要应用于工业园区、大型 商场等场所，对供电可靠性要求较高。
案例中详细介绍了重合闸装置的参数 选择、调试及运行维护等方面的内容。
重合闸装置在20kV线路中的应用可以 有效减少故障对生产和生活的影响。
案例三：50kV线路重合闸装置的应用
50kV线路是电力系统中的重要 组成部分，承担着电能输送和分
线路保护及重合闸装置课件
• 线路保护装置概述 • 重合闸装置的工作原理
01
线路保护装置概述
定义与功能
定义
线路保护装置是指用于保护电力 系统线路的自动装置，能够在检 测到线路故障时迅速动作，断开 故障线路，防止事故扩大。
功能
线路保护装置具有故障检测、判 断、隔离和告警等功能，是保障 电力系统安全稳定运行的重要设 备之一。
随着智能电网和分布式电源的推广应 用，线路保护装置的应用场景将进一 步拓展，需要满足更多的功能和性能 要求。
技术创新
未来线路保护装置将采用更先进的技 术和算法，提高故障检测和判断的准 确性和速度，同时增强设备自身的可 靠性和稳定性。
02
重合闸装置的工作原理
工作流程
01
02
03
故障检测
重合闸装置通过检测线路 上的电流和电压变化，判 断是否发生故障。
配的任务。
重合闸装置在50kV线路中的应 用对于保障电力系统的稳定运行
具有重要意义。
案例中深入探讨了重合闸装置在 50kV线路中的实际应用效果和
经济效益分析。
05
线路保护及重合闸装置的维护与保养
日常维护
每日检查
检查装置外观是否完好，无破损、 变形；检查装置的显示屏、按键、
10kv线路保护装置说明书
10kv线路保护装置说明书
10kV线路保护装置是用于电力系统中10kV级别的配电线路或
者输电线路的保护和控制装置。
它的作用是在电力系统发生故障时，快速准确地切除故障部分，保护电力设备和线路不受损坏，同时保
障电网的安全稳定运行。
这种保护装置通常包括各种保护功能，比如过流保护、短路保护、接地保护、过压保护、欠压保护等。
它们可以根据电力系统的
特点和需要进行灵活配置和组合，以实现对各种故障情况的快速响
应和准确判断。
在使用10kV线路保护装置时，需要严格按照说明书中的安装、
调试和操作要求进行，以确保其正常可靠地工作。
说明书中通常包
括装置的技术参数、功能特点、安装示意图、接线图、操作指南、
维护保养要求等内容，用户应当认真阅读并遵循其中的指导。
另外，10kV线路保护装置的说明书还会包括对于故障处理、设
备维护、通讯接口、远动功能等方面的介绍，以及可能的故障代码
和解决方法。
这些信息对于用户正确、安全、高效地使用该装置至
关重要。
总之，10kV线路保护装置的说明书是用户正确理解、安装、操作和维护该装置的重要参考依据，用户应当认真阅读并按照说明书的要求进行操作，以确保电力系统的安全稳定运行。
线路保护装置说明及介绍
三、装置软件 1、保护程序整体结构 保护CPU 软件包括主程序、采样中断程序和故障处理中断程序。正常时运行主程序，每隔采样间隔时间执 行一次采样中断程序，进行电气量的采集、录波、突变量启动判别等。故障处理中断程序完成稳态量启动判别、 保护逻辑判别、 TV 异常判别、TA 异常判别、控制回路断线判别、UX 相位判别等，如果有异常发出相应的告 警信号和报文。对于严重的告警，发出信号的同时闭锁保护出口，对于普通告警，发出信号提示运行人员注意 检查处理。 对于一般性的异常告警(告警II，告警灯常亮)，发出信号提示运行人员注意检查处理；对于危及保护安全性 和可靠性的严重告警（告警I，告警灯闪亮），在发出告警信号的同时，立即闭锁保护出口。 当电力系统发生故障时，在故障处理中断中完成相应保护功能，直到整组复归，返回正常运行的主程序。 2、启动元件 保护启动元件用于开放保护跳闸出口继电器的电源及启动该保护故障处理程序。 任何一个启动元件动作后，开放所有保护功能。 （1）相电流差、零序电流突变量启动元件 电流突变量启动元件，在大部分故障情况下均能灵敏地启动，是保护的主要启动元件。其判据为： △iϕϕ﹥IQD 或 △3i0﹥IQD ϕϕ指AB、BC、CA 三种相别， △iϕϕ指三种相别的突变电流值；IQD 为突变量启动定值；Δ3i0 为零序电流 突变量。 当任一突变量连续3 次超过启动门槛（IQD）时，保护启动。采用此方式取得的突变量电流可补偿电网频率 变化引起的不平衡电流。 （2）零序电流辅助启动元件 为了防止远距离故障或经大电阻故障时相电流差突变量启动元件灵敏度不够，而设置该辅助启动元件。 判据： 突变量启动元件未动作，零序电流>0.9*min{零序Ⅰ、Ⅱ、Ⅲ、Ⅳ段定值}，并持续30ms 后该元件动作。 （3）过电流辅助启动元件(有过电流保护的装置含此启动元件) 为了防止突变量启动元件灵敏度不够而设置的辅助启动元件。 判据： 突变量启动元件未动作，任一相电流>0.9*min(过流Ⅰ、Ⅱ、Ⅲ段定值)，并持续30ms 后该元件动作。 （4）静稳破坏检测元件（有距离保护的装置含此元件） 为了检测系统正常运行状态下发生静态稳定破坏而设置的元件。 判据： 突变量启动元件未动作，A、B、C 三相电流均大于静稳破坏电流定值，并功能 保护未启动时，进行以下检测。 （1）TV 断线检测 1) 三相电压和不为零， ，用于检测一相或两相断线； 2) 三相电压均小于8V，且任一相电流﹥0.04In 或者断路器在合位(检TWJ 跳闸位 置开入)，用于检测三相失压。 以上条件满足时，瞬时闭锁所有距离保护、负序方向元件、带方向的零序保护， 带方向或经电压闭锁的过流保护也退出工作，电流差动保护不受TV 断线的影响，可以 继续工作。确认1s 后，报“TV 断线告警”或“TV 三相失压”告警 ；电压恢复正常 后重新开放保护，10s 后报“TV 恢复正常”。 （2）TA 异常检测 1) 零序电流3I0 大于0.9*min{零序Ⅰ、Ⅱ、Ⅲ、Ⅳ段定值}，并持续12s 后报“TA 断线异常”告警，并闭锁有关零序各段保护。当零序电流返回100ms 后，零序各段保 护恢复正常。 2) 差动保护TA 断线检测：断线侧的零序电流连续12s 大于0.9*min{零序Ⅰ、Ⅱ、 Ⅲ、Ⅳ段定值}，而断线相电流小于0.06In；计算出正常两侧的差电流连续12s 大于 0.15In 时报“长期有差流”告警，若同时断线相电流小于0.06In时报“本侧TA 断线” 告警。本侧TA 断线后可通过控制字选择闭锁或开放电流差动保护。 对侧TA 断线后，本侧报“对侧TA 断线”，本侧通过控制字选择闭锁或开放电流 差动保护。长期有差流与TA 断线后保护逻辑相同。 （3）TA 饱和检测 采用模糊识别法对TA 饱和进行检测，当判别出TA 饱和后，自动抬高差动保护的 制动系数。
线路过流保护装置
线路过流保护装置
线路过流保护装置是一种用于保护电力系统的重要装置，它的作用是在电路中检测到过流时，迅速切断电路，以保护电力设备和人身安全。
在现代电力系统中，线路过流保护装置扮演着不可或缺的角色。
线路过流保护装置通过感应电流的大小来判断是否发生过流情况。
当电流超过额定值时，装置会立即启动，切断电路。
这种保护装置可以有效地避免电路过载，防止设备损坏和火灾等事故的发生。
线路过流保护装置的工作原理是基于电磁感应的原理。
当电流通过线路时，电流会在保护装置中产生磁场。
当电流超过额定值时，磁场的强度会超过设定的阈值，触发保护装置的动作机构，使其切断电路。
这种保护装置的响应时间非常快，可以在几毫秒内完成切断动作，有效地保护了电力设备和人身安全。
线路过流保护装置通常由感应元件、比较元件和动作元件等部分组成。
感应元件用于感应电流的大小，比较元件用于与额定值进行比较，动作元件用于切断电路。
这些元件之间通过电路连接，形成了一套完整的保护装置。
线路过流保护装置在电力系统中起着非常重要的作用。
它可以及时地发现电路中的过流情况，并迅速切断电路，防止事故的发生。
通过使用线路过流保护装置，可以有效地提高电力系统的可靠性和安
全性。
线路过流保护装置是一种重要的电力系统保护装置，它可以在电路中检测到过流情况，并迅速切断电路，以保护电力设备和人身安全。
通过使用线路过流保护装置，可以提高电力系统的可靠性和安全性，防止事故的发生。
我们应该重视线路过流保护装置的作用，确保其正常运行，以保护电力系统的安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相电压不平衡等提供继电保护，可广泛应用于配电柜、配电箱、电控箱、电力电子装置、电信通讯机房电源等，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。
JL-410线路保护装置产品主要特点高精度:采用功能强大的微处理器，尤其采用交流采样技术，电压测量精度为±0。
5%,能分别显示三相电源线电压值，相当于三相电压表的功能。
功能全面:具有三相电压显示、过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护（错相保护）、声光报警于一体。
高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、显示的功能正常工作.人性化：所有保护功能均可选择开启(ON）或关闭(OFF），并可设置动作门限值及动作时间，方便用户根据实际需要灵活调整.在正常运行时也可以进行设置参数的查看以及修改.直观显示：采用专用超大、宽温度、高清晰中文液晶显示屏，正常工作时显示三相电源线电压值；故障时直接用中文显示故障原因，并且可同时显示哪一相故障，以及故障时的电压值，便于迅速确定故障原因及部位。
故障指示:检测到故障状态但未到脱扣时间，故障指示符长亮,背光闪烁，脱扣动作后故障指示符闪烁,背光长亮，同时蜂鸣器发出断续报警声音.故障记录:采用非易失存储技术，当发生过压、欠压、缺相、不平衡、逆相序故障时记录故障，即使本产品完全断电也能记忆故障信息,方便故障查询。
可记忆最近三次故障信息，具有黑盒子功能，利于事故后分析故障原因,便于排除故障.安装方式：采用96×96标准尺寸面板，方便用户施工安装.复位方式:相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位.断电后故障锁存功能.JL —410线路保护装置功能选型●表示具有该功能○表示不具有该功能线路保护装置不同电压等级的产品选型产品选型举例1. 如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护），使用于380V 电压，那所选择的线路保护装置产品型号，应该为JL-410。
如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V 的电压,那所选的线路保护装置产品型号应该为JL —411-60。
JL —410线路保护装置功能描述：1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V ，动作方式为定时限，动作时间设置范围0。
1—25s 。
保护动作后电网电压恢复到小于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。
用户可选择是否启用该项保护功能.2、欠压保护:当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V —OFF ，动作方式为定时限，动作时间设置范围0。
1—25s 。
保护动作后电网电压恢复到大于设定值10V 以上时,保护器自动复位，也可按复位键手动复位.用户可选择是否启用该项保护功能。
3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能,不平衡度动作门限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s 。
当电网电压三相不平衡度恢复到小于设定门限值2%以上时，保护器自动复位，也可按复位键手动复位。
用户可选择是否启用该项保护功能。
三相电压不平衡度计算公式： A ——电压不平衡度 %100maxminmax ⨯-=U U UAmax U --三相线电压中最大线电压值minU——三相线电压中最小线电压值4、缺相保护：当电网电压三相不平衡度大于30％时启动该项保护功能，动作时间1s。
当断相故障消失后，可按复位键手动复位。
三相电压不平衡保护关闭时，断相保护功能也随之关闭。
5、相序保护：当三相电源相序错误时启动该项保护功能，动作方式为定时限，动作时间1s。
当相序错误故障消失后，可按复位键手动复位。
用户可选择是否启用该项保护功能。
6、故障记忆：能记忆最近三次故障信息，故障序号1为最近一次故障信息,当故障信息大于三次时，自动把最早的故障信息删除.7、声光报警：保护器显示屏的背光作为光报警信号,当保护器检测到任何故障时,保护器还未动作脱扣时，故障指示符长亮，背光闪烁；当保护器动作脱扣动作后，故障指示符闪烁，背光长亮,蜂鸣器断续鸣叫，此时按任意键可消除声音报警。
按复位键或故障自动复位后光报警才停止。
8、背光技术：操作任意按键背光点亮,方便全天候的操作、观察。
在正常工作状态下无按键操作25秒后关闭背光；在报警状态下无按键操作5秒后背光闪烁.9、声报警:保护器进入和退出设置状态时蜂鸣器发“嘟”声提示。
在报警状态下蜂鸣器发出断续报警声音,此时按任意键取消报警音，直到下次报警时才发出响声.10、电压表功能：正常运行状态：保护器默认显示“A相、B相”及电压值,即A、B相线电压Uab.此时按“▲”“▼”键可切换显示“B相、C相”及电压值，即B、C相线电压Ubc；或“A相、C相”及电压值即A、C相之间线电压Uac。
JL-410线路保护装置技术参数额定控制电压Ue ·相电压·线电压AC-220VAC—380V功耗2VA供电压电压误差-30％.。
+30％供电电压频率50/60Hz供电时间100％监视功能过/欠电压、相序、缺相、不平衡测量范围相电压：150/300V 线电压：280/500V阀值可调过/欠电压迟滞10V测量频率50/60Hz±10％电压响应时间50ms供电误差范围内测量误差≤0.5％温度范围内测量误差0.06%/℃过/欠电压0.1—25S范围可调相序1S缺相1S三相电压不平衡1-25s产品标准IEC255-6、EN60255—6 EMC导则89/366/EECCE标志测量和控制继电器符合欧洲相关的CE 标准正常供电电压显示工作电压值输出继电器动作显示故障信息过电压故障显示【过压】，数字窗显示最大相电压值欠电压故障显示【欠压】，数字窗显示最小相电压值缺相故障显示【缺相】，数字窗显示000 相序故障显示【相序】，数字窗显示电压值三相电压不平衡故障显示【不平衡】，数字窗显示最小相电压值触点数量2C/O触点动作原则闭路原则触点材料AgNi额定电压VDE0110、IEC6094-1 250V最大开关电压440V额定开关电流(IEC60947—5-4) AC-12（阻性）230V 5A AC-15（感性)230V 3A AC—12（阻性)24V 5A AC—13（感性）24V 2A机械寿命30×106次电气寿命AC-12，230V，4A 0。
1×106次导线载面面职1、0.75-1.5mm带压线端子多股软导线,2、0。
52-4mm（2×20—12awg）硬线安装位置任何防护等级IP50/IP20 工作温度-20 (60)储存温度—40 (85)允许相对温度范围符合IEC60721—3—315…85％环境等级3K3复位功能过电压、欠电压、不平衡自动复位,相序、缺相手动复位资料内容仅供您学习参考，如有不当之处，请联系改正或者删除安装96x96面板式(开孔尺寸91x91mm）电磁兼容资料内容仅供您学习参考，如有不当之处，请联系改正或者删除抗干扰 EN61000-6—2静电放电（ESD ） IEC/EN61000—4-2 Level3—6kV/8kV射频辐射 IEC61000-4-3、EN61000-4-3 Level3—10V/m瞬变冲击 IEC61000-4—4、EN61000—4-4 Level3—2kV/5kHz浪涌 IEC1000—4—5、EN61000—4—4 Level4—2kVL-L射频传导发射 Level3-10V低压导则 73/23/EEC机械振动 IEC600—68-2-6 6g供电回路、监视回路、输出回路间额定绝缘电压VDE0110、IEC60947-1 1000V所有隔离回路的额定冲击耐受电压UimpVDE0110、IEC664 测量回路：6KV 输出回路：4KV 所有隔离回路间试验电压 2。
5KV50Hz1min污染等级 VDE0110、IEC664、IEC —255—5 Ⅲ过电压等级 VDE0110、IEC664、IEC-255—5 Ⅲ环境试验 IEC68—2-30 24小时循环、55℃、相对湿度93%、96hJL—410线路保护装置工作原理被检测的三相电源连接于继电器L1 L2 L3端子上。
无须提供一个单独的电源给继电器，它们通过端子L1 L2 L3自供电。
相序保护相序监测:当线路保护装置通电时，如果相序正确并且所有三相带电，继电器吸合。
过压/欠压A:“过压"字符闪烁B：“过压”字符长亮C/D：“欠压"字符闪烁E：“欠压”字符长亮过压和欠压检测：在正常工作条件下，线路保护装置通电,如果三个线电压中其中有一个线电压超出监测范围,输出继电器延时释放，显示过压或欠压故障信息.延时期间，故障信息闪烁；输出继电器释放后，故障信息长亮。
当电压返回额定值，继电器根据滞后值10V重新吸合并且过压或欠压故障信息消失。
设置按键可以进0.1s到25s的可延时调整。
为了检测过压或欠压的持续时间必须大于测量周期(80ms)。
缺相保护缺相检测:当缺相故障时，输出继电器断电。
正常工作（无故障）时继电器吸合.不平衡A、B、C：“不平衡”字符闪烁D：“不平衡”字符长亮不平衡检测：在正常工作条件下，输出继电器吸合。
当出现不平衡故障时，经过设定的延时动作时间后.输出继电器释放，屏幕显示不平衡故障。
JL—410线路保护装置外形尺寸:JL—410线路保护装置接线图：开孔尺寸QS ：隔离开关QF ：断路器断路器分励脱扣线圈9798L1三相三线制分励脱扣器接线图KML1KM负载三相三线制交流接触器接线图QF ：断路器KM ：交流接触器如（图1）所示，为保护器的主操作界面。
主操作界面由LCD、背光以及按键组成。
按键的功能定义如下:(图1)设置键在查询模式下，持续按设置键1.5秒，系统将进入设置模式。
在设置模式下,将按照“过压值、过压动作时间、欠压值、欠压动作时间、不平衡度、不平衡动作时间、相序开关、故障查询”的顺序,依次切换当前设置。
▲键在查询模式下改变当前显示的线电压。
按照“AB–BC–AC"的顺序，每按▲一次，改变一次显示的线电压对应的数据，如（图2）所示。
（图2)在设置模式下对各项功能进行开启关闭操作。
如果当前功能为OFF,则按▲后变为ON,再次按▲后变为OFF依次循环,如（图3)所示。
(图3）在设置模式下对当前数值进行增操作。
每按▲一次，数值在限定范围内加1.持续按下超过1秒钟，数值会以10倍速度增加，如（图4)所示.（图4)▼键在查询模式下改变当前显示的线电压。
