solidworks30个常见问题处理方法
SolidWorks模型找不到解决方案的常见问题解析
SolidWorks模型找不到解决方案的常见问题解析SolidWorks是一款广泛使用的三维机械设计软件，由于其强大的功能和易于使用的界面而受到许多工程师和设计师的青睐。
然而，就像任何一款软件一样，SolidWorks也可能会遇到一些常见的问题。
本文将对SolidWorks模型找不到解决方案的常见问题进行解析，帮助用户更好地应对这些挑战。
1. SolidWorks启动慢SolidWorks启动慢是一个常见的问题，它可能是由于计算机性能不足、软件设置不当或冲突的第三方软件引起的。
为了解决这个问题，可以尝试以下几种解决方案：- 升级计算机硬件：增加内存、更快的处理器和更快的硬盘驱动器等，可以显著提高SolidWorks的启动速度。
- 清理软件设置：通过清理并重新设置SolidWorks选项来消除潜在的冲突或错误设置。
- 禁用冲突的第三方软件：某些第三方软件可能与SolidWorks冲突，禁用它们可以提高启动速度。
2. 模型导入问题SolidWorks允许用户导入其他CAD软件生成的模型，但有时可能会遇到导入错误的问题。
这可能是由于CAD软件之间的兼容性差异引起的。
为了解决这个问题，可以尝试以下方法：- 导入其他文件格式：如果无法直接导入模型文件，尝试将其转换为SolidWorks支持的文件格式，如STEP或IGES等。
- 检查模型的完整性：确保导入的模型文件没有损坏或缺少任何必要的组件。
- 联系SolidWorks技术支持：如果无法解决导入问题，可以寻求SolidWorks技术支持的帮助。
3. 模型显示问题有时，在SolidWorks中打开模型时，可能会出现显示异常或模型部分缺失的问题。
这可能是由于模型文件本身的问题，也可能是由于图形卡驱动程序不兼容或过时引起的。
以下是解决这个问题的一些建议：- 检查模型的完整性：确保模型文件没有损坏或缺少任何必要的组件。
- 更新图形卡驱动程序：访问图形卡制造商的官方网站下载并安装最新的驱动程序。
SolidWorks拉伸指令不成功常见原因及解决方法
SolidWorks拉伸指令不成功常见原因及解决方法SolidWorks是一种三维计算机辅助设计（CAD）软件，常用于制造业和机械工程领域。
拉伸是SolidWorks中常用的操作之一，用于创建立方体、圆柱体和其他形状的零部件。
然而，有时候在使用拉伸指令时可能会遇到一些问题，导致拉伸不成功。
下面是一些常见的原因和解决方法。
1.几何条件不满足：拉伸操作需要满足一些几何条件，例如要拉伸的曲线必须是一个闭合曲线，或者要拉伸的面必须是一个封闭面。
如果几何条件不满足，拉伸操作就会失败。
解决方法是检查几何条件是否满足，并进行必要的修正。
2.几何错误：拉伸操作可能会遇到几何错误，例如重叠的面、重叠的边、孤立的点等。
这些错误可能会导致拉伸操作失败。
解决方法是使用修复几何错误的工具，例如修复几何错误向导或修复几何工具，来修复这些错误。
3.不正确的拉伸方向：在进行拉伸操作时，需要指定拉伸的方向。
如果选择了不正确的方向，拉伸操作就会失败。
解决方法是检查拉伸方向是否正确，并进行必要的调整。
4.材料属性不正确：拉伸操作需要指定材料的属性，例如材料的弹性模量和屈服强度。
如果指定的材料属性不正确，拉伸操作就可能失败。
解决方法是检查材料属性是否正确，并进行必要的修改。
5.边界条件不正确：拉伸操作可能需要指定一些边界条件，例如固定边界条件或加载边界条件。
如果边界条件不正确，拉伸操作就会失败。
解决方法是检查边界条件是否正确，并进行必要的调整。
6. 操作顺序不正确：在SolidWorks中，操作的顺序非常重要。
如果操作的顺序不正确，拉伸操作就可能失败。
解决方法是按照正确的操作顺序进行操作，并进行必要的调整。
7. 软件版本不匹配：如果使用的SolidWorks软件版本与零件文件不匹配，拉伸操作可能会失败。
解决方法是确保使用的SolidWorks软件版本与零件文件匹配，并进行必要的升级或降级。
总结起来，SolidWorks拉伸指令不成功的常见原因包括几何条件不满足、几何错误、不正确的拉伸方向、材料属性不正确、边界条件不正确、操作顺序不正确以及软件版本不匹配等。
探究solidworks运行速度慢的原因和解决办法
探究solidworks运行速度慢的原因和解决办法随着SolidWorks功能的越来越强大，以及windows的不断发展，SolidWorks客户普遍反应SolidWorks软件运行速度慢。
所以今天小编和大家一起探讨下到底是什么原因导致的，其实这主要是三个方面：1、 SolidWorks是基于windows开发的三维设计软件，windows越做越大，则SolidWorks必须跟其步伐。
这是客观的问题所在。
2、客户工程师的建模方式的不合理导致SolidWorks运行速度慢，这是可以去解决的。
3、由于客户电脑上安装了一些加密软件或者翻译软件，由于与则SolidWorks不兼容，导致则SolidWorks运行速度慢。
由于第一个原因我们无法去改变，所以我们不去探讨。
第三个原因处理比较简单，主要停用相关的不兼容软件即可。
我们在这里也不做详细的介绍。
我们主要围绕第二点去探讨，如何提高则SolidWorks的运行速度。
一、原因分析：通过分析客户的装配体和相关工程图，主要原因如下：1.装配体顶层零件过多，用户习惯在装配体的顶层插入很多单个零件（例如各种螺钉和垫圈），从而在打开编辑装配体的时候，SolidWorks需要处理大量数据，影响运行速度；2. 装配体及其子装配体中包含许多配合错误，耗费系统额外的时间和资源；3. 装配体中的零件有建模错误；4. 装配体中有许多空的、无效的零部件阵列；5. 装配体包含的零件中包含过多细节，例如，装配体中包含一个圈数很多的弹簧、零件的铭牌上的采用文字切除拉伸，这些都是非常耗费系统资源的细节；6. 工程图的模板较大，模板中包含了图形数据，单个模板容量约2MB，额外增加了工程图文件的容量；7. 部分电脑配置需要改善；二、解决方法：无论零件多少，在装配体环境下都有一些最佳的操作方法可循，这些方法可以帮助用户提高文件的打开速度和编辑速度。
1. 细分子装配体。
在装配体中，应该使用子装配体代替多个零件，尤其在装配体的顶层，建议只保留子装配体，螺钉、垫圈、铆钉等各种标准件装配到各个子装配中去；2. 向SmarTeam检入装配体前先检查文件，重建模型、排除错误；3. 删除装配体中的空阵列；4. 尽量合理利用零部件阵列；5. 尽量减少各种零件中的细节特征，例如，铭牌的文字显示不采用拉伸切除的方法，而用草图文字得到，弹簧采用示意画法，减少弹簧的圈数；6. 减小图模板的大小，将模板中的图片去掉，改用线条形式的Logo，可减少工程图的占用空间和系统资源；7. 在编辑大装配体工程图的时候，先隐藏其他视图，只保留工作视图，需要的时候才显示其他视图；8. 在只需要打印工程图的时候，可先用只看形式打开，可快速查看图纸并打印；9. 硬件配置推荐（推荐使用图形工作站）三、其他方法改变SW优先级按Ctrl+Alt+Del，调用任务管理器。
solidworks问题集
1.solidworks 工程图中筋板不剖切答：首先筋板不能和外圆合并，然后再工程图属性里选择筋板零件不剖切2. solidworks 工程图中阶梯剖如何实现你可以先用画直线的工具画出阶梯剖的线，记住先选中那几条直线，然后点击阶梯剖命令。
3. solidworks工程图中消除相切线（圆角1.单击标准工具栏上的选项。
2.在系统选项标签上，选择工程图、显示样式。
3.在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线，然后单击确定。
或者选中视图，单击右键选择“切边”勾选“切边不可见”。
4.Solidworks使用中遇到的工程图问题[分享] Solidworks使用中遇到的工程图问题(不断更新中)Solidworks使用中遇到的工程图问题一、模板1．如何建立标准工程图模板SW工程图模板可以通过修改SW自带的模板建立，也可以通过DXF格式文件导入。
具体方法是把其它二维软件建立好的模板输出为DXF格式，不过输出前一定要把模板上所有的块完全炸开，这样才能保证导入正确。
具体建立过程按照提示一步步走就行了，如果使用的不是WINDOWS字库，那么可能导入后还要调整模板中文字位置。
2.如何设置模板选项由于SW并没有像二维软件一样按GB设置好，所以模板导入后还要进行一系列设置才能保证使用时方便。
具体设置是在下拉菜单中工具/选项/文件属性，其中的每一个小项都要仔细设置，调整为你熟悉的标准格式。
包括尺寸箭头样式及大小、线条粗细及样式等等，一定要定义好才能好用。
3.设置选项时应注意的问题1)出详图面板：延伸线间隙设为0，保证尺寸将来与视图没有间隙；尾随零值设为智能，保证公差能正确显示。
2）尺寸面板：除根据需要设置第二箭头外，单击引线，然后可以设置直径文字摆放格式、角度水平放置、倒角格式等，一定要按GB设置好。
3）注解字体：每一个细项的字体大小都要设置为需要大小。
4）线型：把粗细设置正确，把自定义的剖切线样式加上。
Solidworks培训问题解答
Solidworks培训问题解答1.通用问题1.1 如何设置快捷键如何设置快捷键在Solidworks的帮助中有非常详尽的说明，大家可以打开Solidworks的帮助，在索引页中输入“自定义, 键盘”即可查到相关说明。
♦ 打开一文件，单击工具、自定义，或在窗口边框中用右键单击（而不在命令管理器中）然后选择自定义。
♦ 在键盘标签页上，可以为各种命令指定新的快捷键、或是命令的移除快捷键、或是全部重设回到原来的状态。
此标签页上的选项包括：类别：各种可以进行选择的命令的集合。
命令：所选择的命令集合中所包含的命令，选择其一为其进行快捷键设置。
当前快捷键：显示当前所选命令的快捷键。
说明：显示所选择命令的说明。
请按新快捷键：显示按下的单一键或其他的键组合。
♦ 单击确定。
设置完成。
1.2 如何为自己编制的宏设置快捷键如何为自己编制的宏设置快捷键在Solidworks的帮助中有非常详尽的说明，大家可以打开Solidworks的帮助，在索引页中输入“自定义, 宏”即可查到相关说明。
♦ 在您将宏指定给键盘键或菜单项目前，您必须在您的 SolidWorks 安装目录中建立一个名为“Macros”的文件夹，并将编写好的宏保存在这个文件夹中。
♦ 打开一文件，单击工具、自定义，或在窗口边框中用右键单击（而不在命令管理器中）然后选择自定义。
♦ 在键盘标签页上：类别：选择“宏”。
命令：从清单中选择宏名称。
宏的形式为<macro_name>:<module_name>.<method_name>（<宏文件名>:<模块名>.<过程名>）当前快捷键：在键盘上按键进行定义。
♦ 单击确定。
设置完成。
1.3 如何为自己编制的宏设置工具按钮如何为自己编制的宏设置工具按钮在Solidworks的帮助中有非常详尽的说明，大家可以打开Solidworks的帮助，在索引页中输入“自定义, 宏按钮”即可查到相关说明。
你必须知道的Solidworks 30个常见问题处理方法
你必须知道的Solidworks30个常见问题处理方法（不设权限）SolidWorks常见问题一览表1、问：在装配体环境下如何快捷的复制的子装配体或零部件?答：在装配体界面中，按Ctrl，然后用鼠标拖曳想复制的子装配体或零部件。
2、问：如何转化PROE UG CATIA 格式文件?答：可将PROE UG CATIA等格式的实体文件转化为Parasolid(*。
x_t)格式的文件，然后用solidsorks即可打开。
3、问：为什么在实体过程中，有的拉伸实体出现透明显示?答：这是拉伸过程中拉伸实体与相交物体产生了零厚度的原因造成的。
4、问：如何快速生成基准平面?答：按住CTRL键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
（说明一下：SW作基准面、轴、点的方法很一般，不灵活。
）5、问：如何快速建立草图中实体几何关系?答：按住CTRL键，用鼠标选择建立几何关系的草图实体，在propertymanager属性框中选择几何关系。
6、问：如何快捷的复制的实体特征?答：按住CTRL键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
7、问：如何移动装配体中第一个固定零部件?答：装配体中所放入的第一个零部件会默认成固定。
若要移动它，在该零部件上单击右键，并选择浮动选项。
8、问：如何在FeatureManager 设计树上选择多个特征?答：按住Shift 键可以在FeatureManager设计树上选择多个特征。
9、问：如何指定工程图项目不同的线条型式?答：用线型工具可以对许多工程图项目指定不同的线条型式，包括局部视图的图框。
请选择菜单上的工具/选项/文件属性/线型，来指定选择目标实体。
10、问：在FeatureManager设计树中的草图名称前面会出现一个负号或一个正号，这代表什么意义?答：在FeatureManager设计树上的草图名称前面会出现一个负号，这表示草图为欠定义;如果在FeatureManager设计树上的草图名称前面出现一个正号，这表示草图为过定义。
solidworks智能扣件问题汇总
异型孔向导中采用3D草图来生成孔特征会给后续调用螺钉添加智能扣件带来麻烦,螺钉沉的位置不对，如下图所示 (2)添加智能扣件时，遇问题“该零部件无相符大小”的解决办法。
(3)智能扣件不受支持的孔类型（Unsupported Hole Types） (4)编辑智能扣件(Editing Smart Fasteners) (5)添加智能扣件选择面或者孔或零部件。
(7)以下图中的16,30竟然是指的螺纹孔的深度，而非螺钉长度 (7)ToolBox中智能扣件不会识别派生、镜向、或输入的实体中的孔。
如果您拉伸一带有一个圆为基体特征的矩形草图，智能扣件不会识别凸台内部为孔，因为圆柱不是单独的特征。
(9)配置智能扣件时，选择几x直径进入螺纹孔的注意事项 (9)孔系列添加智能扣件注意事项， (10)内六角圆柱头螺钉的位置 (14)使用设计库来调入内六角圆柱头螺钉 (15)镜像的孔添加智能扣件螺钉长度有问题，要注意！ (16)智能扣件的为何不能自动匹配？ (18)智能扣件零部件无相符大小 (20)SolidsWorks智能扣件1 (22)智能扣件不智能 (23)solidworks 智能扣件螺栓方向怎么选择 (23)请问solidworks中配合时如何选择智能扣件的面？我怎么选不中 (23)ToolBox智能扣件螺钉安装反向的原因揭示 (24)solidworks里用智能扣件插入的螺母 (24)solidworks 高手请进，怎么放置螺纹孔？ (24)SolidWorks里面怎么复制配合怎么样可以不用一个个插入然后一个个配合 (25)solidworks智能扣件装反了，怎么样才能再反过来？谢谢 (25)智能扣件知识 (25)异型孔向导中的一个小技巧 (26)智能扣件，螺钉装配得怎么使用啊装的螺钉，为什么不能直接装到沉孔底面 (31)异型孔向导中采用3D草图来生成孔特征会给后续调用螺钉添加智能扣件带来麻烦,螺钉沉的位置不对，如下图所示添加智能扣件时，遇问题“该零部件无相符大小”的解决办法。
solidworks常见问题解决及新版优势
电脑配臵已经很高，建模、装配处
理仍然很吃力？
SolidWorks系统选项可做的一些调整
系统选项中关于拖动工程视图时显示内容选项去除，一定程度上可以 缓解初次生成工程图时调整视图位臵系统的响应速度问题。
视区背景建议选择“素色”背景而不是“渐变”，这会对提升显示性 能有所帮助、图纸同样设臵为素色（无褶皱效果）：
网络：Novell公司出品的网络以及其他非Windows平台的网络存储设备没有 经过SolidWorks的测试， 不建议客户使用。
确保您的图形显示卡能够满足SolidWorks需求:
请使用经过SolidWorks测试认证的图形显卡及驱动程序： /sw/support/videocardtesting.html
建议关闭不必要的应用程序: 虽然SolidWorks对大多数杀毒软件（如NOD32、 Kaspersky、Symantec等）、系统保护工具（如360安全 卫士等）显示出了良好的兼容性，但是在安装有这些系 统工具的个别机器上运行SolidWorks会出现一些莫名其 妙的错误报告或提示，所以，在发现SolidWorks软件运 行不畅的时候，可以关闭这些系统工具然后再次尝试运 行，金山词霸、加密管理类软件，也是稳定运行 SolidWorks的重要威胁。
在系统选项中的性能里，将图示的<细节层次>调至较少以减少细节 显示，从而提高显示速度、调整图示的<配合动画速度>至关闭 ：
选择“打开时无预览(较快)”。以禁用交互预览，从而减少装载模型 的时间。清除以在模型装入时显示交互预览。
清除模型边线选项中的“图形动态高亮显示”“反走样边线/草图”
“反走样边线/草图”实例
物理内存小于2G时，强烈推荐使用简化的XP显示效果：
20个solidworks常见问题及解决办法
20个solidworks常见问题及解决办法1、问：在装配体环境下如何快捷的复制的子装配体或零部件?答：在装配体界面中，按Ctrl，然后用鼠标拖曳想复制的子装配体或零部件。
2、问：如何转化PROEUG CATIA 格式文件?答：可将PROEUGCATIA等格式的实体文件转化为Parasolid(*。
x_t)格式的文件，然后用solidsorks即可打开。
3、问：为什么在实体过程中，有的拉伸实体出现透明显示?答：这是拉伸过程中拉伸实体与相交物体产生了零厚度的原因造成的。
4、问：如何快速生成基准平面?答：按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
5、问：如何快速建立草图中实体几何关系?答：按住 CTRL 键，用鼠标选择建立几何关系的草图实体，在propertymanager属性框中选择几何关系。
6、问：如何快捷的复制的实体特征?答：按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
7、问：如何移动装配体中第一个固定零部件?答：装配体中所放入的第一个零部件会默认成固定。
若要移动它，在该零部件上单击右键，并选择浮动选项。
8、问：如何在FeatureManager设计树上选择多个特征?答：按住 Shift 键可以在FeatureManager设计树上选择多个特征。
9、问：如何指定工程图项目不同的线条型式?答：用线型工具可以对许多工程图项目指定不同的线条型式，包括局部视图的图框。
请选择菜单上的工具/选项/文件属性/线型，来指定选择目标实体。
solidworks积累的一些问题解决方法
16:36 2012-5-161：参考基准面，结果左边弹不出设置框方法：切换到桌面，将电脑颜色由32位设置成16位即可解决2：想参考刚才画的一个草图，虽然刚才的草图并没有设置隐藏，但是在视图中还是显示不出来方法：视图-隐藏所有类型，将其前面的勾去掉3: 当装配体中有外部参考引用的时候，如果要更改装配体的名字，不要直接在外面重新命名，直接把名字更改后，里面的外部参考的面，线啊什么的都会因为改名而丢失，正确的改名方法应该是：打开装配体，用“另存为”,注意，此时一定要选择下面的“参考”。
用另存为时，sw会自动将里面的外部参考的位置更改成新命名后的位置一个装配体A中的某个零件由其他零件参考应用的时候，若这个零件同时存在另外一个装配体B当中，那么当A发生改变的时候，B中的这个零件可能发生意想不到的后果，因此如确需参考应用其他零件，一定注意，A的改变很可能带来B的改变。
不要在A中只对这个有参考应用的零件进行固定，应该让默认的固定主体保持固定，如果默认主体浮动，则默认主体轻微的移动都会直接影响此零件外观最好的方法是不要用B直接载入这个零件，而是B载入A装配体，让这个参考应用的零件的父目录是A，而A的父目录是B4,零件在单独打开或者在装配体中为选中状态时，装饰螺纹线可见，但是一旦在装配体中没有选中，则螺纹线不可见？方法：将装配体上色移除，在装配体编辑的整体上色覆盖了零件单独的螺纹线5:螺纹配合时，配合的2个面，上面那个面的零件在动画里面转?螺纹配合的动画，转动的方向经常是意想不到的，不好控制，SW这点做的不好6:让自己画的零件拖到装配体中时按位置自动智能配合，如toolbox中的螺丝平片等在建好的零件中：参考几何体箭头下方-配合参考。
要进行同心与面重合配合的话，选择既同心又面重合的那个圆，（不是面，是线），配合参考类型选择“默认”，配合参考对齐选择“任何”。
7:装配体保存为零件后，打开时，很多蓝色线条？装配体转换为零件后，很多特征都是以曲面保存的，蓝色的线条都是曲面的开环边线。
用一段时间打开SolidWorks2019、SolidWorks2020出现(-97,121,0)问题解决方法
用一段时间打开SolidWorks2019、SolidWorks2020出现
无法获得下列许可SOLIDWORKS Standard. 期望的SolidWorks监控程序已经关闭。
(-97,121,0)，如下图：
用一段时间出现此问题，应该是杀毒软件把破解文件中的一个文件删除了。
解决方法：
1.打开电脑打开C:\ SolidWorks_Flexnet_Server或
C:\Program Files\SolidWorks_Flexnet_Server文件夹（主要看你把破解文件放在C盘那个目录下）如下图：
看有么有红色矩形选中的文件。
没有就是杀毒软件给清理了，会出现无法获得下列许可SOLIDWORKS Standard. 期望的SolidWorks监
控程序已经关闭。
(-97,121,0)这个问题。
2.找到安装包下的破解文件包（此文件夹中是有sw_d.exe的）
把这个sw_d.exe文件复制，粘贴到步骤1中的文件夹下。
3.在步骤1中的文件下，操作如下图：
4.在步骤2中文件夹下，运行如下图:
双击sw2020_network_serials_licensing文件，点“是”如下图：
点确定。
5.在步骤1文件夹下，操作如下图：
6.返回到安装包文件夹下找到SolidSQUADLoaderEnabler.exe文件，如下图，双击打开：
再次打开软件就没问题了。
solidworks积累的一些问题解决方法(2012-05-16)
11:草图中阵列了几个圆，现在发现尺寸不对突然想更改阵列怎么办？
随便点击阵列后的一个圆，左侧会弹出它的属性窗口，在现有几何关系下，右键点击阵列-编辑阵列即可。
12:特征驱动零部件阵列的问题？
这是由于编辑零件时，蓝色线条太多，即未完全定义的地方太多，导致草图发生意想不到的变化，因此，应该尽量避免草图有太多的欠定义线条。
蓝色线条为欠定义，是活动的，黑色线条为定义死了，不能发生变化的。
10:solidworks中，有时对前面的特征重新编辑尺寸后，造成后面的特征出错，只能压缩而不能删除？
一个装配体A中的某个零件由其他零件参考应用的时候，若这个零件同时存在另外一个装配体B当中，那么当A发生改变的时候，B中的这个零件可能发生意想不到的后果，因此如确需参考应用其他零件，一定注意，A的改变很可能带来B的改变。
不要在A中只对这个有参考应用的零件进行固定，应该让默认的固定主体保持固定，如果默认主体浮动，则默认主体轻微的移动都会直接影响此零件外观
方法：同时选中原来相交的那两条边线，（注意不要选圆角）点击草图工具中的“*”进行画点，solidworks会自动生成原来的那个交点。
15:solidworks工程图中点击尺寸时出现“未指定错误”,随便点击尺寸，就弹出几遍“未指定错误”，这是由于Toolbox文件夹失效，在“选项”-“异型孔向导/toolbox”中更改文件夹位置，（当此位置连接到网络服务器时，服务器关闭，Toolbox失效，即会出现此问题。）如果还弹错，在工具-插件中，将配置toolbox的PDM插件前后的两个勾去掉，不启用PDM，然后重启solidworks即可。
值得收藏解决SOLIDWORKS卡顿崩溃如何让SOLIDWORKS运行更丝滑
值得收藏解决SOLIDWORKS卡顿崩溃如何让SOLIDWORKS运行更丝滑对于经常使用SOLIDWORKS软件的使用者来说，以上几个截图应该不陌生;那么造成SOLIDWORKS运行卡顿或崩溃的原因，主要内容有以下几点：电脑配置、电脑后台运行逻辑、使用SOLIDWORKS的建议。
一、电脑配置的小建议跟所有软件一样，SOLIDWORKS对于运行电脑的配置也有相应的建议，可参考下图：二、电脑后台运行逻辑SOLIDWORKS不只监视电脑的物理内存，还包括以下几项：1、物理内存不足，可以考虑增加内存条来扩充；2、虚拟内存不足，若电脑的内存不够，则可以尝试调整电脑的虚拟内存，调整合适的大小，虚拟内存量值在物理内存的1.5倍上下；3、桌面堆栈是操作系统内核中留出的一部分内存，用于管理Windows 应用程序的用户界面对象(窗口、菜单、图标等)。
与物理存储器无关，虽然RAM 仍然可用，但是可能被耗尽，SOLIDWORKS 依赖交互式窗口工作站的桌面堆栈来分配用户界面中的用户对象，例如图标、属性管理器和窗口等;4、与“系统资源不足”警告有关的瓶颈通常是两个区域：第一个是物理RAM，如果系统耗尽物理RAM，SOLIDWORKS 将显示此资源不足的警告，如果物理RAM 并未耗尽，则下一个瓶颈是会话视图空间中发现的资源，更具体地是指GDI 对象；在Windows系统中显示图形对象和格式化文本的大多数进程使用图形设备接口(GD)句柄，每个进程默认10,000个GDI句柄的限制。
如果超出限制，进程将不稳定并挂起或崩溃，有可能是SOLIDWORKS 耗尽了操作系统提供的GDI 对象资源。
如果SOLIDWORKS 正在打开多个组件(尤其是那些具有外部参考的组件)，则SOLIDWORKS 可能会在单独的窗口中打开多个文档，从而导致资源耗尽;先备份)5、进入任务管理器→详细信息，将SOLIDWORKS进程优先级改为高。
三、使用SOLIDWORKS的建议优化使用软件的个人习惯，如：合理处理中间格式文件后再导入使用、配合SOLIDWORKS的配置功能模块化建模、合理使用SOLIDWORKS 的各种文件处理方式，如大型设计审阅模式、工程图的出详图模式等。
你必须知道的Solidworks-30个常见问题处理方法
你必须知道的Solidworks-30个常见问题处理方法你必须知道的Solidworks-30个常见问题处理方法你必须知道的Solidworks 30个常见问题处理方法SolidWorks常见问题一览表1、问：在装配体环境下如何快捷的复制的子装配体或零部件?答：在装配体界面中，按Ctrl然后用鼠标拖曳想复制的子装配体或零部件。
2、问：如何转化PROE UG CATIA 格式文件?答：可将PROE UG CATIA等格式的实体文件转化为Parasolid(*。
x_t)格式的文件，然后用s olidsorks即可打开。
3、问：为什么在实体过程中，有的拉伸实体出现透明显示?答：这是拉伸过程中拉伸实体与相交物体产生了零厚度的原因造成的。
4、问：如何快速生成基准平面?答：按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
（说明一下：SW作基准面、轴、点的方法很一般，不灵活。
）5、问：如何快速建立草图中实体几何关系? 答：按住CTRL 键，用鼠标选择建立几何关系的草图实体，在propertymanager属性框中选择几何关系。
6、问：如何快捷的复制的实体特征? 答：按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
7、问：如何移动装配体中第一个固定零部件? 答：装配体中所放入的第一个零部件会默认成固定。
若要移动它，在该零部件上单击右键，并选择浮动选项。
8、问：如何在FeatureManager设计树上选择多个特征? 答：按住Shift 键可以在Featu reManager设计树上选择多个特征。
9、问：如何指定工程图项目不同的线条型式? 答：用线型工具可以对许多工程图项目指定不同的线条型式，包括局部视图的图框。
请选择菜单上的工具/选项/文件属性/线型，来指定选择目标实体。
solidworks卡顿怎么解决
solidworks卡顿怎么解决
1.确认系统要求：确保你的计算机满足 SolidWorks 的系统要求。
SolidWorks 对于处理器、内存、显卡等硬件有一定的要求，如果你的计算机配置较低，可能会导致卡顿问题。
2.更新显卡驱动程序：更新显卡驱动程序可以提高 SolidWorks 的性能和稳定性。
访问显卡制造商的官方网站，下载并安装最新的显卡驱动程序。
3.减少模型复杂性：如果你的模型非常复杂，可能会导致 SolidWorks 卡顿。
尝试减少模型中的面数、边数和特征数量，简化模型结构，以提高软件的响应速度。
4.关闭不必要的功能：在 SolidWorks 中，某些功能可能会消耗较多的计算资源。
关闭不必要的功能，如实时阴影、实时反射等，可以提高软件的性能。
5.清理临时文件：SolidWorks 会生成一些临时文件，如果这些文件过多，可能会导致软件运行缓慢。
定期清理临时文件可以帮助提高 SolidWorks 的性能。
6.调整性能选项：在 SolidWorks 的选项设置中，有一些性能选项可以调整。
例如，可以减少图形质量、关闭实时阴影等，以提高软件的响应速度。
7.使用较低的显示模式：在 SolidWorks 中，可以切换到较低的显示模式，如线框模式或快速模式。
这些模式可以减少图形计算量，提高软件的性能。
如果以上方法无法解决卡顿问题，建议联系 SolidWorks 的技术支持团队，他们可以提供更详细的帮助和指导。
solidworks 异径管 管线布路中的问题
solidworks 异径管管线布路中的问题
在SolidWorks中进行异径管的管线布路时，可能会遇到一些常见的问题，下面将针对这些问题进行详细介绍和解决方案。
1. 异径管的连接问题：在管线布路过程中，可能会遇到异径管连接不上的情况。
这通常是由于管径不匹配或连接方式不正确所导致的。
解决方法是确保选择正确的管径进行连接，并选择适当的连接方式，如焊接、螺纹连接等。
2. 异径管的转角问题：在管线布路过程中，可能会遇到异径管转角处无法正常
连接的情况。
这通常是由于转角半径不匹配或转角连接方式不正确所导致的。
解决方法是调整转角半径，确保与管道连接的部分能够完全吻合，并选择正确的连接方式。
3. 异径管的管道路径问题：在管线布路过程中，可能会遇到异径管无法沿指定
的路径布置的情况。
这通常是由于管道路径不连续或不规则所导致的。
解决方法是调整管道路径，使其连续且规则，以便异径管能够顺利布置。
4. 异径管的斜管连接问题：在管线布路过程中，可能会遇到异径管的斜管连接
无法正确连接的情况。
这通常是由于斜管连接方式不正确或连接面不平行所导致的。
解决方法是调整斜管连接的角度和位置，确保连接面平行，并选择正确的连接方式。
总的来说，在SolidWorks中进行异径管的管线布路时，遇到的问题大多可以通过调整管径、连接方式、管道路径等来解决。
在布置管线时，需要仔细审查设计，确保管线连接的正确性和完整性，以避免后续的问题和调整。
希望以上内容能够帮助您解决SolidWorks异径管管线布路中的问题。
如果还有其他问题，欢迎继续咨询。
SolidWorks Simulation 常见问题处理
SolidWorks Simulation 常见问题处理-模型简化技巧发表时间：2011-3-9关键字: SolidWorks Simulation 模型简化技巧 SolidWorks一、模型简化技巧在实际的CAE分析中，绝大部分的分析模型跟设计模型是不相同的。
所以当我们要对一个新的设计进行分析时，首先要进行模型的简化。
这种模型的简化过程大概有以下几种原则：1、定性分析类型。
在建立任何分析案例之前都要先确定案例的分析类型，因为不同的类型的模型简化结果是不一定相同的。
如下面一个例子中我们做一个对比：问题描述：直径40cm，壁厚0.25mm的圆筒上有一圈浅压筋，位置不同。
如果分析类型为静力学分析，从下图中我们可以看到当筋的位置不同时，应力结果变化相对较小，此时当筋可以进行简化。
1、当分析类型为屈曲分析时，我们从下图中可以看到结果差别较大，此时这些筋不能随意简化。
2、控制计算规模。
正确选择分析单元。
在Solidworks中有杆，壳，实体单元可供选择。
如果零件是薄壳形状我们可以采用壳单元，如果是焊件我们可以选取梁单元，其他形状较为复杂的模型可以采用实体单元。
（视实际情况而定）3、对称性的利用。
如果在一个分析模型中同时存在模型对称、约束条件对称、载荷对称。
则可以利用对称性简化分析模型。
4、抓主要矛盾的原则如下面的例子，究竟例子中圆角能不能被简化？我们可以从例子的结果中可以看到。
当我们要分析应力时，由于去掉圆角后模型会出现应力集中，故结果会出现发散。
此时不能简化圆角。
当我们要分析位移时，圆角去不去掉关系不大。
此时我们可以对圆角部分进行简化。
5、把一个复杂问题分解为几个简单问题的原则。
有时要分析的系统较为复杂，为了有效解决计算机资源不足问题。
我们可以将模型分拆为多个小模型再加以分析。
6、方便设计方案及参数化改变。
充分利用SolidWorks这个参数化平台，可以大大节省时间。
二、总结在CAE分析中，模型的简化起着至关重要的作用。
SolidWorks问题集
SolidWorks问题集1 、放样生成的钣金特征能展开吗？如果不能，展开图怎么画？椭圆轮廓生成钣金特征如何画展开图？解决方法：钣金零件能展开取决于该零件是否符合钣金零件的特点，如均匀的壁厚，用剪裁、折弯等钣金工艺可以加工等。
像球面等在现实中是无法展开的，所以用钣金特征无法处理。
椭圆轮廓生成钣金特征画展开图，先画草图，然后形成基体-法兰，再加入绘制折弯。
2 、有时将一文件夹中所有文件拷贝到另一文件夹，打开装配体文件时，零部件不是本地目录，还为（原）文件夹，为什么，如何设定。
解决方法：若执行这样的拷贝操作，应在打开新位置的的装配体之前，将原文件夹改名。
打开保存一次后，装配体就记住了子零部件的新位置。
如有必要，可以将原文件夹恢复旧名。
3 、工程图中如何只要剖视图，不要剖视图位置线显示解决方法：用断开的剖视图，将整个零（部）件全圈在草图中。
4 、经过扫描形成的实体在工程视图中不容易标注尺寸解决方法：这些外轮廓有时是无法选中，高版本基本解决。
必要时作切线等辅助线。
在3D中作辅助线或面，再在2D中引用是最后的解决办法。
5 、如何定义孔的数据库文件。
解决方法：要创建自己的异型孔向导标准：依次单击工具、选项、系统选项、数据选项。
单击编辑标准数据。
随即出现配置数据对话框.6 、不能将向工程图中输出的质量信息改成数字型的，不能进行函数运算解决方法：工程图作为输出界面一般无须有计算功能。
大部分计算在3D可以完成。
像重量合计可以在工程图中的明细表中用Excel表中输入函数的办法解决。
7 、不能定义某个零部件在装配体工程图中的所有可见边线形解决方法：在工程图零件树中找到该零件，单击右键可定义线型8 、工程图中剖视图常会出现不该出现的线条，并且此线条不可选择？解决方法：零件建模时发生干涉，会引剖视图线条紊乱。
工程图的线条都是属于某个视图或图纸本身，若选中必须使该视图或图纸本身处于焦点状态。
您说的情况最好从电脑屏幕上剪个图像寄来，我们好作判断。
SolidWorks工程图疑难问题解答
SolidWorks工程图疑难问题解答用SolidWorks绘制图形及标注尺寸时经常会遇到一些问题，如视图准确显示、特殊尺寸标注等等。
1 半尺寸线标注半尺寸线标注是工程图标注较常用的一种标注形式，经常用于半剖或局剖视图中。
SolidWorks没有此项命令，也不能象AutoCAD那样将尺寸线作为一个块修剪得到，但可以通过改变尺寸属性对话框得到。
方法如下(如图1所示)(1)选中尺寸线，在屏幕左侧出现尺寸属性框，点击“更多属性”，出现尺寸属性对话框;或双击尺寸线，直接出现尺寸属性对话框。
(2)在尺寸属性对话框中点击“显示”按钮，出现“尺寸显示”对话框。
(3)将该对话框中“延伸线”一栏中的“显示第一端”和“尺寸线”一栏中的“显示第一端”前面方框中的“√”取消。
(4)点击“确定”，关闭尺寸显示对话框。
(5)点击“确定”，关闭尺寸属性对话框。
此时尺寸线变为图2右边所示的半尺寸线。
同理，将尺寸显示对话框中“延伸线”一栏中的“显示第二端”和“尺寸线”一栏中的“显示第二端”前面方框中的“√”取消，则半尺寸线变为图2左边所示。
2 长圆孔尺寸标注SolidWorks软件对于长圆孔的标注正常情况为图1所示标注，而我国国标中对长圆孔的标注规定为图2所示的标注，两者存在一定差异。
改变方法如下：单击“30”线性尺寸，在屏幕左侧出现尺寸属性框，单击“更多属性”，出现尺寸属性对话框;或者双击“30”线性尺寸，直接出现尺寸属性对话框，在“第一圆弧条件”及“第二圆弧条件”中选最大，确定即可。
3 弧长尺寸标注弧长尺寸标注在SolidWorks 中也没有该命令，如图1 所示正常情况下只能标注弧的弦长尺寸。
若想标出弧长尺寸，方法如下：先选择尺寸命令，再点击弧的两端点，则显示出弧的弦长尺寸，此时不要点击鼠标左键确定，而是再点弧上任一点，则弧长标注自动出现(如图2所示)。
4 圆角线消隐SolidWorks软件认为倒圆角时，圆角与两直边相切处为过渡实线(如图3所示)，而我国机械制图标准认为圆角与直边相切处无过渡实线(如图4所示)。
Solidworks_钣金成型工具常见问题
Solidworks 钣金成型工具常见问题集锦1: 拖放使用成形工具时，弹出对话框“你要尝试去建立一派生零件吗？”怎么回事？答：设计库中存放成形工具的文件夹没有被指定，右键单击该文件夹，单击“成形工具文件夹”，选择是即可。
2：使用自制成形工具时，弹出对话框“此处无法放置草图来插入成形工具”是什么原因？答：在自制成形工具时，需要在“停止面”新建草图，把“停止面”转换实体引用建立一个“停止面”轮廓的草图，以便进行草图定位。
3：拖放使用成形工具时，放置的草图可以修改吗？怎么改？答：不可以。
要想修改草图有两种方法：一是打开要修改成形工具的模型直接修改草图，二是放置成形工具完成后，使用Solidworks的Instand3D技术调整尺寸。
4：Solidworks使用成形工具的地方还可以再使用成形工具吗？答：可以。
5：使用成形工具要和定位边成一定的夹角可以吗？怎么操作？答：可以。
放置的草图后用角度进行定位就可以了。
6：自制成形工具时，“要移除的面”、“停止面”及其余面的外观颜色设置分别是多少？答：“要移除的面”为外观设为纯红色（R255,G0,B0），“停止面”设为纯蓝色（R0,G255,B255），其余面设为纯黄色（R255,G255,B0）。
7：自制成形工具时必须放置零件到设计库下的文件夹“forming tools”吗？答：不是，设计库下的文件夹都可以指定为成形工具文件夹，方法是右键单击该文件夹，选择“成形工具文件夹”，在弹出的对话框里选择“是”即可。
8：自制成形工具，放置成形工具时提示失败？答：实际生产中钣金零件的折弯半径R总是大于零的，设钣金厚度为：T，故成型工具上的成型圆角R’=R+T，当钣金零件的R= R’-T≤0 时，放置成形工具就会失败，见下图：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

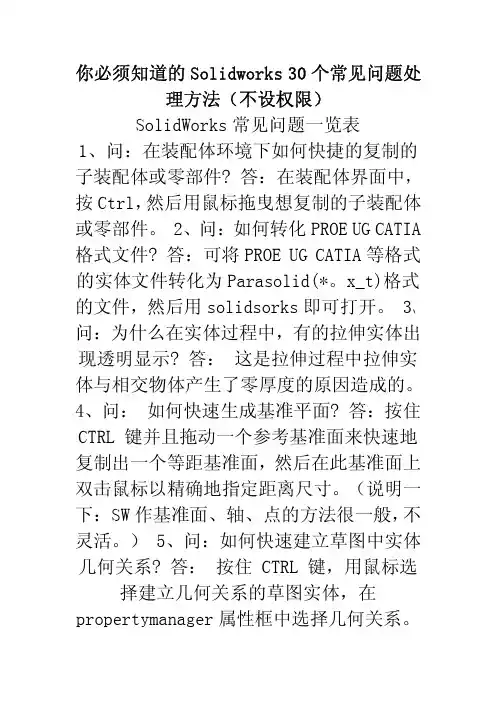

Solidworks 30个常见问题处理方法SolidWorks常见问题一览表1、问：在装配体环境下如何快捷的复制的子装配体或零部件答：在装配体界面中，按Ctrl，然后用鼠标拖曳想复制的子装配体或零部件。
2、问：如何转化PROE UG CATIA 格式文件答：可将PROE UG CATIA等格式的实体文件转化为Parasolid(*。
x_t)格式的文件，然后用solidsorks即可打开。
3、问：为什么在实体过程中，有的拉伸实体出现透明显示答：这是拉伸过程中拉伸实体与相交物体产生了零厚度的原因造成的。
4、问：如何快速生成基准平面答：按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
（说明一下：SW 作基准面、轴、点的方法很一般，不灵活。
）5、问：如何快速建立草图中实体几何关系答：按住 CTRL 键，用鼠标选择建立几何关系的草图实体，在propertymanager属性框中选择几何关系。
6、问：如何快捷的复制的实体特征答：按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
7、问：如何移动装配体中第一个固定零部件答：装配体中所放入的第一个零部件会默认成固定。
若要移动它，在该零部件上单击右键，并选择浮动选项。
8、问：如何在FeatureManager设计树上选择多个特征答：按住 Shift 键可以在FeatureManager设计树上选择多个特征。
9、问：如何指定工程图项目不同的线条型式答：用线型工具可以对许多工程图项目指定不同的线条型式，包括局部视图的图框。
请选择菜单上的工具/选项/文件属性/线型，来指定选择目标实体。
10、问：在FeatureManager设计树中的草图名称前面会出现一个负号或一个正号，这代表什么意义答：在FeatureManager设计树上的草图名称前面会出现一个负号，这表示草图为欠定义;如果在FeatureManager设计树上的草图名称前面出现一个正号，这表示草图为过定义。
11、问：如何复制草图答：在相似的草图轮廓之间进行放样时，复制草图通常是非常有用的方式。
从FeatureManager设计树上选择草图或选择草图中的一个实体，按 CTRL-C 进行复制，然后选择一个基准面或平面，按 CTRL-V 将草图粘贴。
12、问：如何使用退回控制棒答：有两种使用方法：一是通过右手鼠标拖曳;二是在FeatureManager设计树中选择退回控制棒，并且使用键盘上下移动的方向键可以逐步地查看零件的生成顺序。
但在启动这项功能之前，请先选择菜单上的工具/选项/系统选项/FeatureManage，将FeatureManager设计树内的方向键导览功能选项打开。
13、问：如何可以快速的进行参考实体或等距实体操作答：当使用面、环、或草图轮廓上的每一条边线进行参考实体或等距实体的操作时，可选择整个面、环或整个草图会，这比单一地选择每一个实体来得容易和快速。
14、问：如何复制或移动工程图中的尺寸答：在工程图中按住 Shift 键，可以将尺寸从一个视图中移动到另一个视图上;按住 Ctrl 键，可以将尺寸从一个视图中复制到另一个视图上。
15、问：如何对防止他人对零部件进行写入操作答：在打开零件时选择 "只读" 选项，可防止对零件的写入操作。
16、问：系统在尺寸单位默认下，可否输入不同单位的尺寸数值答：如果默认单位是英寸，您仍可以在数值方框中输入公制单位的值，例如： 25mm。
但SolidWorks 会自动将数值转换成默认的英寸单位。
17、问：如何快速的切换不同的视图窗口界面答：不需使用鼠标情况下跳到不同的视图窗，用 Shift-Tab 或 Shift-F6键激活上一个窗口。
18、问：如何提高草图的设计效率答：草图由草图单元、几何约束和草图尺寸组成，对以上三部分的组合定义就完成了一个草图的绘制。
为提高草图的设计效率，设计步骤通常按以下顺序进行：绘制草图轮廓→定义草图单元间的几何约束关系→添加尺寸。
在草图绘制过程中要充分使用约束关系，减少不必要的草图尺寸，从而使草图的构思更加清晰。
19、问：更换草图绘制平面答：在绘制草图时，会遇到草图绘制平面选择不当的情况，此时可以更换草图绘制平面。
具体操作如下：在零件模型的特征管理树下选中草图，点击鼠标右键，在弹出的下拉菜单中选择"编辑草图平面"，点击特征管理树下的" "按钮，就可在特征管理树下选择合适的草图绘制平面来代替原先的草图绘制平面。
最后，点击草图绘制平面对话框中的"确定"按钮即可。
20、问：在装配过程中有那些可用的配合关系答：配合关系确定了零件在装配体中的位置。
常用的配合关系有同轴心、重合、距离、角度、平行、垂直和相切等，每种配合关系对于特定的几何实体组合有效。
在使用配合关系时，除了使用零件本身固有的几何实体外，还可以使用临时轴、创建的基准轴、基准面、对称平面等几何要素来确定零件在装配体中的正确位置。
21、建立装配体文件时，零件的尺寸或形状在装配前后发生了变化，如何应对答：要具体问题具体分析。
（1）对于具有弹性的零件，比如弹簧和石棉板，在生产实际中装配前后的尺寸有变化，但在工程图中却应表示初始状态下的尺寸。
这个矛盾可以通过为模型文件添加弹性零件尺寸在装配过程中被拉长或缩短的派生配置来解决，即装配体中使用所添加派生配置，工程图中使用原先默认的配置（初始状态下的零件配置模型）。
下图为堆垛机断绳保护装置中弹簧的零件属性。
图：弹簧的零件属性（2）装配实际中为了防止开口销的松动，常常要把开口销的上下两部分沿相反的方向折弯，为此开口销在装配前后的形状就发生了变化。
为了做到开口销在装配前后形状的统一，也可以通过添加派生配置的方法来解决。
22、问：如何建立个性化的工程图模板或材料明细表模板答：现实生产中2D工程图纸用来直接指导生产，它是设计工作的最终体现。
SolidWorks系统自身提供的工程图模板或材料明细表若不满足具体企业的要求，可以建立二者的模板。
（1）工程图模板的建立按照企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层。
再将工程图模板复制在SolidWorks\data\template\…的模板文件中。
（2）材料明细表模板的建立系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\ Chinese_ simplified\…下，可依照需求自行设计新的模板。
步骤如下: 进行下图所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。
图：用户个性化设置将原Excel文件中的"项目号"改为"序号"，定义名称为"ItemNo"；在"数量"前插入两列，分别为"代号"和"名称"，定义名称分别为"DrawingNo"和"PartNo"；将"零件号"改为"材料"，定义名称为"Material"；在"说明"前插入两列，分别为"单重"和"总重"，定义名称分别为"Weight"和"TotalWeight"；将原Excel文件中的"说明"改为"备注"，定义名称为"Description"。
3）在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，… ，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。
4）选择"文件"→"另存为"，将文件命名为BOM表模板，保存在SolidWorks\lang\ chinese-simplified \…下的模板文件中。
从此新建工程图或在工程图中插入材料明细表时，均会按定制的选项设置执行，并且不需查找模板文件繁琐的放置路径。
23、问：如何通过方程式来实现产品设计答：如果所设计的零件尺寸之间存在某种固有的数值关系、零部件之间存在某种数值的配合关系，可以通过方程式来实现其设计意图。
1）尺寸变量的使用在零件模型尺寸之间可以使用尺寸名称作为变量来生成方程式；装配体中零件之间或零件与子零部件之间，也可以配合尺寸来生成方程式。
被方程式所驱动的尺寸无法在模型中以编辑尺寸值的方式来改变。
方程式由左到右，位于等号左侧的尺寸会被右侧的值驱动，多个方程式的求解按编辑方程式中所列顺序逐一解出。
2）方程式支持的运算符和函数 SolidWorks提供的方程式支持以下运算符和函数："+"加法、"－"减法、"*"乘法、"/"除法和"^"求幂运算符，sin(a)正弦、cos(a)余弦、tan(a)正切、atn(a)反正切、abs(a)绝对值、exp(n)指数、log(a)自然对数、sqr(a)平方根、int(a) 取整和sgn(a)符号函数，同时还可以在方程式中使用常数圆周率pi，它的值精确计算到文件系统选项指定的小数位数。
3）方程式中可以使用条件语句语法格式为："Dx@ SketchX"=if((条件)，参数1，参数2)。
当式中条件成立时，取值为参数1，否则取值为参数2。
4）方程式的注释可以在方程式的末尾输入单引号"'"，然后输入备注，以论述设计意图。
单引号之后的内容在计算方程式时被忽略，如图1所示。
图1满足设计意图的方程式图2为按图1设计意图，模型宽度分别30、50、80mm时，由方程式驱动生成的不同模型。
图2由方程式驱动生成的模型 24、问：如何解除视图对齐关系与对齐视图答：在完成工程图的过程中，某些视图间的投影关系需要解除，某些视图间需要建立视图对齐关系，对此，SolidWorks提供了解除视图关系、水平对齐另一视图和竖直对齐另一视图的功能。
具体操作如下：欲解除视图关系，应同时选中需要解除视图关系的视图，点击"工具"→"对齐视图"→"解除对齐关系"命令即可；欲水平或竖直对齐另一视图，应先选中需要对齐的视图，然后点击"工具"→"对齐视图"→"水平对齐另一视图"或"竖直对齐另一视图"命令，此时注意鼠标的形状，再点击欲对齐的目标视图即可。
