火炬点火操作规程.doc

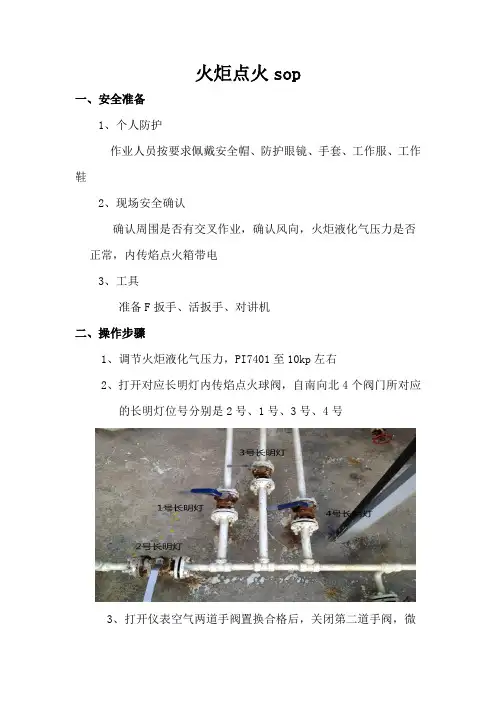

火炬点火sop
火炬点火sop
一、安全准备
1、个人防护
作业人员按要求佩戴安全帽、防护眼镜、手套、工作服、工作鞋
2、现场安全确认
确认周围是否有交叉作业，确认风向，火炬液化气压力是否正常，内传焰点火箱带电
3、工具
准备F扳手、活扳手、对讲机
二、操作步骤
1、调节火炬液化气压力，PI7401至10kp左右
2、打开对应长明灯内传焰点火球阀，自南向北4个阀门所对应
的长明灯位号分别是2号、1号、3号、4号
3、打开仪表空气两道手阀置换合格后，关闭第二道手阀，微
开液化气第一道手阀
4、微开内传焰点火气源第二道手阀，打开内传焰点火盘摁住点
火按钮，通过调节仪表空气压力对长明灯进行点火，尽量保
证仪表空气压力与液化气压力之比为1：（0.06-0.08）
5、通过现场内传焰点火盘长明灯指示等和DCS画面长明灯的温
度来判断长明灯是否点燃，如果长明灯点亮长明灯指示灯会
变亮且长明灯温度会迅速上升，长明灯点燃后关闭相应阀门
注：内传焰点火是尽量提高火炬液化气压力，如果压力过低与仪表空气混合，燃烧量过低不足以点燃长明灯。

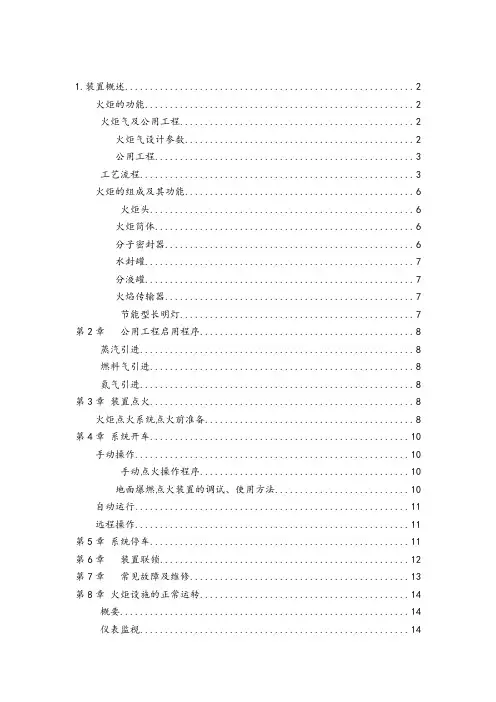

火炬操作规程
1.装置概述 (2)火炬的功能 (2)火炬气及公用工程 (2)火炬气设计参数 (2)公用工程 (3)工艺流程 (3)火炬的组成及其功能 (6)火炬头 (6)火炬筒体 (6)分子密封器 (6)水封罐 (7)分液罐 (7)火焰传输器 (7)节能型长明灯 (7)第2章公用工程启用程序 (8)蒸汽引进 (8)燃料气引进 (8)氮气引进 (8)第3章装置点火 (8)火炬点火系统点火前准备 (8)第4章系统开车 (10)手动操作 (10)手动点火操作程序 (10)地面爆燃点火装置的调试、使用方法 (10)自动运行 (11)远程操作 (11)第5章系统停车 (11)第6章装置联锁 (12)第7章常见故障及维修 (13)第8章火炬设施的正常运转 (14)概要 (14)仪表监视 (14)设备正常运行时点检内容 (14)安全注意事项 (15)1.装置概述火炬的功能xx项目在正常、事故、紧急、非正常生产工况下都会产生易燃、有毒的气体，为满足环保和安全需要，需经火炬焚烧处理后排放。
火炬可保证各有关装置单元在事故、紧急、非正常生产工况下产生的易燃、有毒的放空气提能够及时、安全、可靠的放空燃烧，并满足热辐射、有害气体排放达标等环保要求，不仅避免了这些可燃性气体与空气混合对整个生产装置形成的安全威胁，还使这些气体中有有害成分通过燃烧进行无害化排放，是一种必备的安全环保设备。
火炬气及公用工程火炬气设计参数1. 热火炬放空气（1）工艺设计参数见表1-1。
（2）气体组分见表1-2。
表1-22. 冷火炬放空气（1）工艺设计参数见表1-3。
气体组分表1-3公用工程工艺流程系统点火前的准备（手动）：应从放空气源头用氮气对放空气管道和火炬系统进行彻底吹扫。
打开热火炬分子封的气封氮气阀和冷火炬的放空管氮气吹扫阀并在放空过程中始终保持常开，确保火炬系统内部与外界空气隔离。
（注意：密封隔离用氮气在火炬运行和停止放空期间都必须处于连续供应状态，证炬筒体内始终处于正压状态）。

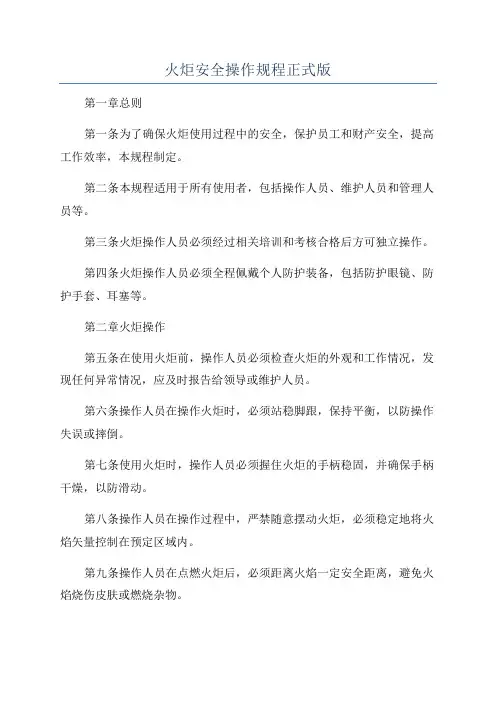

火炬安全操作规程正式版
火炬安全操作规程正式版第一章总则第一条为了确保火炬使用过程中的安全，保护员工和财产安全，提高工作效率，本规程制定。
第二条本规程适用于所有使用者，包括操作人员、维护人员和管理人员等。
第三条火炬操作人员必须经过相关培训和考核合格后方可独立操作。
第四条火炬操作人员必须全程佩戴个人防护装备，包括防护眼镜、防护手套、耳塞等。
第二章火炬操作第五条在使用火炬前，操作人员必须检查火炬的外观和工作情况，发现任何异常情况，应及时报告给领导或维护人员。
第六条操作人员在操作火炬时，必须站稳脚跟，保持平衡，以防操作失误或摔倒。
第七条使用火炬时，操作人员必须握住火炬的手柄稳固，并确保手柄干燥，以防滑动。
第八条操作人员在操作过程中，严禁随意摆动火炬，必须稳定地将火焰矢量控制在预定区域内。
第九条操作人员在点燃火炬后，必须距离火焰一定安全距离，避免火焰烧伤皮肤或燃烧杂物。
第十条在使用火炬进行焊接或切割时，必须确保工作区域周边没有易燃物，以免引发火灾。
第十一条使用火炬时，在周围应保持一定距离的安全区域，防止他人或行人接近，避免发生意外事故。
第三章火炬维护第十二条火炬的维护人员必须定期对火炬进行检查和维修，保证其正常运行和使用。
第十三条维护人员在对火炬进行维修时，必须按照操作手册进行操作，并特别注意维护部件的质量和安全性能。
第十四条维护人员发现任何火炬存在安全隐患或故障时，必须立即报告给领导，并停止使用该火炬。
第十五条火炬维护人员必须定期对使用人员进行培训，教授正确的操作方法和注意事项，以确保安全使用。
第十六条维护人员必须确保维修工具和设备的使用安全，防止因工具使用不当造成的人身或设备伤害。
第四章火炬管理第十七条火炬使用者应当在使用前仔细阅读操作指南，并按照指南的要求进行操作，确保正常使用和安全操作。
第十八条管理人员应当建立相应的检查制度，定期对火炬的使用情况进行检查，及时发现和解决存在的安全问题。
第十九条管理人员应当对火炬的使用者进行安全培训，宣传安全理念，提高安全意识，确保火炬的安全使用。

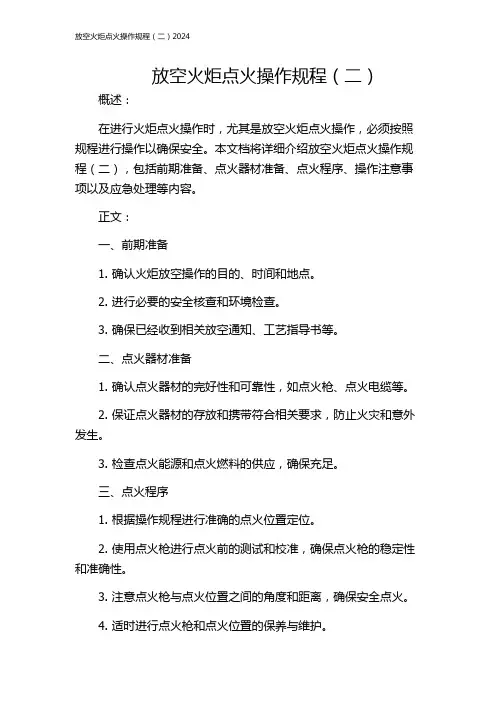

放空火炬点火操作规程(二)2024
放空火炬点火操作规程（二）概述：在进行火炬点火操作时，尤其是放空火炬点火操作，必须按照规程进行操作以确保安全。
本文档将详细介绍放空火炬点火操作规程（二），包括前期准备、点火器材准备、点火程序、操作注意事项以及应急处理等内容。
正文：一、前期准备1. 确认火炬放空操作的目的、时间和地点。
2. 进行必要的安全核查和环境检查。
3. 确保已经收到相关放空通知、工艺指导书等。
二、点火器材准备1. 确认点火器材的完好性和可靠性，如点火枪、点火电缆等。
2. 保证点火器材的存放和携带符合相关要求，防止火灾和意外发生。
3. 检查点火能源和点火燃料的供应，确保充足。
三、点火程序1. 根据操作规程进行准确的点火位置定位。
2. 使用点火枪进行点火前的测试和校准，确保点火枪的稳定性和准确性。
3. 注意点火枪与点火位置之间的角度和距离，确保安全点火。
4. 适时进行点火枪和点火位置的保养与维护。
5. 根据操作规程，进行点火程序，确保点火效果良好。
四、操作注意事项1. 操作人员必须穿戴符合要求的个人防护装备，确保人身安全。
2. 操作人员必须熟悉操作规程和技术要求，严守操作纪律。
3. 操作区域必须设置明显的警示标识和隔离措施，确保周围人员安全。
4. 注意操作过程中的火源控制和风险防范，确保操作安全。
5. 遇到意外情况或异常情况时，立即停止操作并及时上报，不擅自处理。
五、应急处理1. 制定应急预案，包括火灾扑救、疏散逃生等应急措施。
2. 配备必要的灭火设备和急救设备，确保应急处理能及时进行。
3. 培训操作人员应急处理知识和技能，提高应对突发事件的能力。
4. 做好事后记录和事故分析，总结经验教训，不断完善操作规程。
总结：严格按照操作规程进行放空火炬点火操作，是确保安全的关键。
操作人员必须严格遵守规程，做好前期准备、点火器材准备、点火程序以及应急处理等方面的工作。
只有这样，才能保证点火操作的顺利进行，并预防事故的发生。

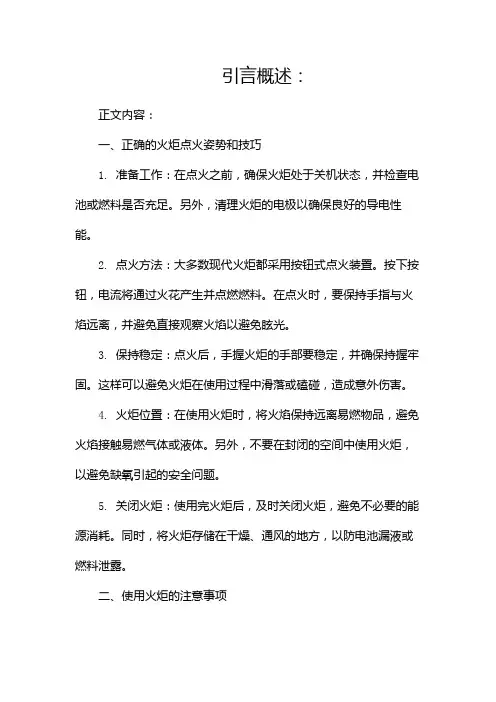

火炬点火操作及注意事项
引言概述：正文内容：一、正确的火炬点火姿势和技巧1. 准备工作：在点火之前，确保火炬处于关机状态，并检查电池或燃料是否充足。
另外，清理火炬的电极以确保良好的导电性能。
2. 点火方法：大多数现代火炬都采用按钮式点火装置。
按下按钮，电流将通过火花产生并点燃燃料。
在点火时，要保持手指与火焰远离，并避免直接观察火焰以避免眩光。
3. 保持稳定：点火后，手握火炬的手部要稳定，并确保持握牢固。
这样可以避免火炬在使用过程中滑落或磕碰，造成意外伤害。
4. 火炬位置：在使用火炬时，将火焰保持远离易燃物品，避免火焰接触易燃气体或液体。
另外，不要在封闭的空间中使用火炬，以避免缺氧引起的安全问题。
5. 关闭火炬：使用完火炬后，及时关闭火炬，避免不必要的能源消耗。
同时，将火炬存储在干燥、通风的地方，以防电池漏液或燃料泄露。
二、使用火炬的注意事项1. 防火安全：在使用火炬时，特别是在户外或野外环境中，要注意防火安全。
选择使用火炬时，要尽量避免在容易引燃的区域中使用火焰。
注意火炬的周围环境，并确保有足够的灭火设备或灭火器。
2. 避免触电风险：火炬通常需要电池或电源来提供能源。
在更换电池或充电时，务必关注电池的正负极，并避免触电风险。
此外，碰到潮湿环境时要谨慎使用火炬，避免电路短路。
3. 温度控制：火炬在使用过程中会产生一定的热量，尤其是高亮度的火焰。
在使用火炬时，不要直接接触火焰或触摸火炬外壳，避免烫伤。
4. 防止过热：在点燃火炬后，要及时检查火炬是否有过热的迹象。
如果发现火炬过热，应立即停止使用，并将其冷却一段时间后再使用。
5. 儿童禁用：火炬不是儿童玩具，在使用时请远离儿童。
小孩子对于亮光的兴趣会使他们对火炬产生危险的好奇心，因此在使用火炬时要将其存放在儿童触及不到的地方。
总结：火炬点火操作及注意事项涉及到用户正确使用火炬的方方面面。
从正确的点火姿势和技巧，到使用火炬的注意事项，用户应该牢记这些指导原则。
通过合适的点火操作和注意事项的遵守，用户可以安全而有效地使用火炬，为其提供光明和便利。
火炬操作规程2011.9.15
火炬岗位操作规程目录1.范围 (1)2.规范性引用文件 (1)3.岗位职责 (1)3.1职责 (1)3.2职权 (1)4.工艺原理及流程简述 (1)4.1工艺排放系统 (1)4.2点火控制系统 (2)4.3燃料气系统 (3)4.4氮气系统 (3)4.5仪表空气系统 (3)4.6蒸汽系统 (4)4.7生产水管线 (4)4.8凝液回收系统 (4)4.9主要设备介绍 (4)5.岗位操作法 (8)5.1 系统开车 (8)5.2 正常运行 (11)5.3 系统停车 (11)5.4主要控制说明： (12)5.5 正常生产现场巡检内容 (14)6.附表和附图 (15)6.1 主要工艺参数 (15)6.2 主要设备参数 (16)6.3 工艺流程图 (17)前言本规程规定了其适用范围、编写依据、岗位职责、工艺流程简述以及详细的操作方法。
由甲醇车间组织编写，生产部审核，总工程师、生产经理审批。
由生产部统一印制发放，本规程的最终解释权归生产部。
1.范围陕西榆林凯越煤化有限责任公司60万吨／年甲醇车间火炬岗位2.规范性引用文件压力容器安全操作技术华陆工程科技有限责任公司提供火炬岗位操作手册和PID图纸金黎明提供《火炬点火使用手册》3.岗位职责3.1职责3.1.1严格执行操作法，及公司有关开停车通知。
3.1.2严格执行各项工艺指标，对不合格工艺指标及时调整至正常范围。
3.1.3对重要工艺指标的调整及变化情况及时向班长、车间汇报。
3.1.4对本岗位的所有设备的安全运行负责。
3.1.5协同机、电、仪进行正常的维护和保养。
3.1.6加强相关岗位之间及岗位内部人员之间的沟通与协助确保生产安全、稳定、优质、高效运行。
3.1.7认真执行巡回检查制度。
3.2职权3.2.1有权制止违反操作规程的行为，并及时上报。
3.2.2对所负责的设备仪表有权提出修理、更换和校核的要求。
3.2.3有权提出操作中所必需的工具及防护用品。
3.2.4对突然发生的事故，有权进行先控制处理，后汇报。
放空火炬点火操作规程
放空火炬点火操作规程放空火炬点火操作规程火炬是一种常用的工业设备，广泛应用于冶金、化工、建筑等行业。
为了确保工作过程的安全和顺利进行，必须严格遵守以下放空火炬点火操作规程：一、前期准备：1. 火炬放置：火炬应放置在稳定的平台上，确保其不会倾倒或移动。
2. 安全区域：在火炬周围设立安全区域，确保没有其他人员靠近或进入该区域。
3. 防火防爆措施：检查附近是否有易燃易爆物质，如有必要，应采取对应的防火防爆措施。
4. 检查设备：仔细检查火炬是否完好无损，是否有内外泄漏情况。
5. 火源准备：准备好可靠的点火源，并确保其与火炬保持一定的安全距离。
二、点火操作：1. 装配火炬：将火炬与相应的管线连接，确保连接牢固。
2. 火炬阀门：检查火炬阀门是否关闭，确保火炬内部没有残留的气体。
3. 点火源准备：慎重选择点火源，确保其无火花或明火的产生。
4. 点火前准备：点火前应做好防护措施，戴上手套、护目镜等个人防护用品。
5. 点火操作：使用点火源将火炬点火，充分确保自身安全，避免身体直接接近火焰。
6. 点火结果检查：点火后，要及时观察火焰状态，确保火焰正常燃烧。
三、操作注意事项：1. 防护用品：进行点火操作时，必须戴上防护用品，如手套、护目镜等，确保自身安全。
2. 安全距离：点火源与火炬应保持一定的安全距离，防止点火源与火焰接触引发危险。
3. 人员疏散：点火期间，周围人员应保持距离和警惕，一旦发生火源失控或其他异常情况，应立即疏散到安全地点。
4. 灭火器具：在点火区域附近放置灭火器具，以备不时之需。
5. 稳定火焰：点火后，要保证火焰处于稳定状态，不允许有抖动、熄灭或剧烈变化的情况。
6. 点火期间不应有其他操作：点火操作期间，不得进行其他操作，以免分心引发危险。
四、事故处理：1. 点火失败：如果点火失败，应立即关闭阀门，检查点火源和火炬是否存在问题，必要时更换或修理。
2. 火焰异常：如果火焰出现异常情况，如异味、颜色变化等，应立即关闭阀门，并进行检查和维修。
火炬安全操作规程
火炬安全操作规程火炬是一种常见的承载和传递火焰的工具，广泛应用于许多领域，例如野外生存、户外露营、烹饪、焊接等。
然而，火炬的使用也存在安全隐患，如果不正确地使用和储存火炬，就会引发火灾、爆炸等不良后果。
为了确保火炬使用的安全性，制定火炬安全操作规程十分必要。
以下是一份的火炬安全操作规程：一、前置准备1.1 火炬选择：在使用火炬前，请选择合适的火炬。
不同的火炬材质、燃料和尺寸可能导致不同的使用效果和风险。
根据实际需要选择材质、燃料和尺寸适合的火炬。
1.2 火炬燃料：选择合适的火炬燃料，包括液体和气体燃料。
燃料的选择应考虑环境、使用范围和性能等方面的因素。
使用液体燃料时应注意喷漏和泄漏，使用气体燃料时应注意压力和流量。
1.3 火炬维护：在使用火炬前，请检查火炬是否完好，检查电池或气体瓶是否充足。
同时请清洁火炬，确保没有杂物阻塞或卡住火炬结构。
二、使用方法2.1 点火操作：使用火柴、电子打火机或火石将火炬点燃。
在点燃火炬前，请确保燃料充足，并将火炬安置在平稳的表面上。
在点火时，请注意燃料的喷漏和泄漏。
2.2 调节火焰：在点燃火焰后，请调节火焰大小。
根据实际需要，调节火焰大小和颜色。
需要注意的是，调节火焰时请小心，以免烧伤自己或引发火灾。
2.3 使用火炬：在使用火炬时应遵循以下原则：（1）请勿在人员密集场所使用火炬；（2）请远离易燃物，例如油漆、涂料、塑料等等；（3）请把焚烧物放在可以承受火炬热量的物体上；（4）请保持火炬使用时的稳定性，避免火炬翻倒或碰撞。
2.4 四季适用：请根据气候和环境的不同，选择适当的火炬和火炬燃料。
在寒冷的冬季使用火炬时，需要在火炬周围设置防护措施，例如棉袄和围巾。
三、储存和保养3.1 储存方法：在不使用火炬时，请存放在干燥、通风和防水的地方。
火炬、火焰液体和气体瓶应分别储存，以免发生漏损或碰撞。
3.2 保养方法：请注意定期对火炬进行保养，包括清洁、调整和更换燃料等。
火炬应定期维修和更换部件，保持完好无损。
2023年点火安全操作规程
2023年点火安全操作规程第一章总则第一条为了保障城市居民的生命财产安全，规范火灾点火作业的操作行为，制定本规程。
第二条本规程适用于所有需要进行点火作业的场所，包括但不限于建筑工地、厂房、仓库、公共场所等。
第三条点火作业包括但不限于火焰喷射、明火照明、火炬点燃等操作。
第四条所有从事点火作业的人员应具备相关的操作证书，并经过相应的培训，掌握必要的点火安全知识和操作技能。
第五条所有从事点火作业的单位和个人应当遵守国家和地方的相关法律法规，不得违法违规进行点火作业。
第二章点火作业的准备工作第六条进行点火作业的单位和个人应当提前进行周密的准备工作，包括但不限于以下内容：（一）检查点火工具和设备的完好性，确保运行正常。
（二）携带足够的灭火器材，确保及时处置可能发生的火灾。
（三）清除点火区域的可燃物，确保不会引发火灾。
（四）设置明显的警示标识，提醒周边人员注意安全。
第七条进行点火作业的单位和个人应当根据实际情况制定点火作业方案，并按照方案严格操作。
第八条进行点火作业的单位和个人应当与相关单位和人员进行沟通协调，确保统一行动，共同维护点火作业的安全进行。
第九条进行点火作业的单位和个人应当根据实际情况合理安排人员数量，确保足够的人员参与点火作业，并负责监督和指导点火过程。
第三章点火作业的操作规范第十条进行点火作业的单位和个人应当按照以下规范进行操作：（一）在点火作业前，应当检查点火工具和设备的完好性，并保证其运行正常。
（二）点火作业时应当佩戴防护装备，包括但不限于防火服、防毒面具等。
（三）点火作业时应当确保周围无可燃物存在，并设置明显的警示标识，提醒周边人员注意安全。
（四）点火作业时应当保持清醒的头脑，严禁酒后进行点火操作。
（五）点火作业时应当按照操作规程进行，不得违规操作，严禁私自改变点火方案。
第十一条进行点火作业的单位和个人应当严格控制点火时间和点火范围，确保点火过程的安全性。
第十二条进行点火作业的单位和个人应当及时清理点火区域的残余物，防止火灾再次发生。
放空火炬点火操作规程(一)2024
放空火炬点火操作规程（一）引言概述:放空火炬点火操作规程（一）是为了确保在工业环境下进行点火操作的安全和可靠性而制定的。
本文档将在概述部分介绍放空火炬的基本原理，并提供详细的点火操作规程。
正文内容将分为五个大点进行阐述：放空火炬的准备工作、点火设备的选择和安装、点火操作的步骤、点火后的监测与维护以及应急处理措施。
最后，我们将总结这些规程并强调其重要性。
正文1. 放空火炬的准备工作:- 清理工作区域，确保没有可燃或易燃物质存在。
- 检查火炬的外观和连接部件是否完好，并进行必要的维护和更换。
- 准备好点火操作所需的个人防护装备，包括手套、护目镜和防护服。
2. 点火设备的选择和安装:- 根据工作环境和需要选择合适的点火设备，例如电火花点火器或明火点火器。
- 将点火设备安装在火炬上，并确保连接牢固。
3. 点火操作的步骤:- 打开放空火炬的阀门，使其内部充满可燃气体。
- 按照点火设备的说明书进行点火操作，确保点火源与放空火炬的接触点位于安全位置。
- 在点火后，缓慢打开火炬的阀门，使气体逐渐流出。
4. 点火后的监测与维护:- 监测火炬的点火状态，确保火焰稳定且正常燃烧。
- 定期检查火炬的连接部件和阀门，修复或更换损坏的部件。
- 清洁火炬的外部和内部，以保持其工作效果。
5. 应急处理措施:- 针对可能出现的点火故障和泄漏情况，制定应急处理方案。
- 集中培训工作人员，并确保他们了解应急处理措施的具体步骤。
- 在发生紧急情况时，立即采取措施，包括切断气源和报警求助。
总结:放空火炬点火操作规程（一）详细介绍了在工业环境下进行点火操作的步骤和注意事项。
通过正确的准备工作、点火设备的选择和安装、点火操作的步骤、点火后的监测与维护以及应急处理措施的实施，可以确保点火操作的安全和可靠性。
在任何时候，都要牢记这些规程的重要性，并严格按照其要求进行操作，以保障工作场所的安全。
火炬系统操作规程2024
火炬系统操作规程引言概述：火炬系统是一种重要的工业设施，用于提供燃烧、加热和熔化等功能，广泛应用于冶金、化工、能源等行业。
为确保火炬系统的安全运行与高效操作，制定了一系列的操作规程。
本文将详细介绍火炬系统操作规程，包括操作前准备、启动与停止程序、操作注意事项等方面。
正文内容：1. 操作前准备1.1 安全检查在操作火炬系统之前，操作人员需进行安全检查。
包括检查阀门、管道、传感器等设备的运行状态是否正常，并确保相关安全设施齐全可用。
1.2 操作前培训火炬系统属于高风险设备，操作人员应接受相关的培训并熟悉系统的结构和操作流程。
操作人员应具备足够的专业知识和操作技能。
2. 启动程序2.1 点火前检查在启动火炬系统前，检查点火装置是否正常，排除可能的故障。
同时检查气压、温度等参数是否符合操作要求。
2.2 启动顺序按照启动程序的要求，依次启动各个相关设备。
先启动风机、排烟机等设备，待其达到稳定运行状态后，再进行点火操作。
2.3 点火操作点火操作应由经过培训的操作人员进行，并按照技术要求进行。
操作人员需全程监控火焰状态，确保点火成功。
3. 停止程序3.1 熄火操作当需要停止火炬系统时，先停止供气电源，然后将火焰关闭。
在关闭火焰前，应确保系统内压力降至安全范围。
3.2 关闭设备在确保火炬系统安全停止后，依次关闭相关设备，包括风机、排烟机等。
同时，对设备进行巡检，确保无故障情况。
4. 操作注意事项4.1 火焰监测在操作火炬系统过程中，操作人员需时刻关注火焰状态，并通过火焰监测设备进行监控。
一旦发现异常情况，应及时采取措施避免事故发生。
4.2 检查阀门定期检查阀门的密封性能，确保阀门处于正常工作状态。
同时，避免阀门开启或关闭过快，以免产生压力波动。
4.3 温度控制在操作过程中，要时刻关注火焰温度，确保温度控制在安全范围内。
必要时，可通过调节气体流量或冷却系统来控制温度。
4.4 紧急情况应对在火炬系统出现故障或紧急情况时，操作人员应立即采取应急措施，并及时报告相关人员和领导，以避免事故的发生和进一步扩大。
火炬点火操作
火炬点火操作文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-火炬点火操作规程一、系统条件1.1、燃料气压力：0.4MPa(G)1.2、电源：仪表供电：AC220V/50Hz/5.5KW1.3仪表空气压力： 0.6MPa(G)1.4氮气压力：0.5MPa(G)二、现场撬块高空手动点火操作◆控制箱面板上的电源应该处于接通状态。
3秒以上即可】。
◆点火成功：则在PLC功信号送往DCS。
◆点火失败：则在PLC障信号送往DCS。
2、现场撬块自动点火操作◆控制箱面板上的电源应该处于接通状态。
自动档位。
来完成自动点火过程。
【点火的时间由开关的决定】◆点火成功：则在PLC功信号送往DCS。
此时系统处于自动检测状态，一但检测到火炬熄灭，马上继续自动点火。
◆点火失败：则在PLC障信号送往DCS。
系统继续自动点火，一直到点火成功为止。
◆自动点火的停止:的状态，则结束自动点火过程。
否则系统一直处于自动检测状态，进行自动点火过程。
3、DCS远程高空点火操作不论系统是工作在：手动、还是自动的点火状态时，只要控制室DCS 发出远程点火操作命令，点火系统来完成一个模拟手动点火过程。
4、现场撬块点火盘高空强制点火操作高空强制点火，是现场点火的另一种方式。
所谓高空强制点火就是系统不通过PLC直接进行点火。
其点火过种与中控室高空点火类似。
其操步骤为：1、检查系统设备处于完好状态。
2、高空燃料气管线，将电磁阀两端的球阀打开，调整减压阀使其压力值在0.1~0.2MPa。
34、按下强制高空点火按钮，同时电磁阀打开，会听到有噼噼啪啪的声音，等待直到引火筒被点燃。
注意：当按钮松开后，电磁阀会关闭，高空点火不会进行。
5、如果，想让引火筒持续燃烧，可以按下电磁阀开。
如果，想关闭电磁阀，请按电磁阀关即可。
5、现场撬块传燃点火操作1、检查现场设备处于完好状态2、将电源开关拔到开，电源指示灯亮。
3、按下传燃点火按钮，从观察窗观察是否有电火花。
火炬点火程序
火炬点火操作规程1、操作目的：操作点火盘点燃火炬。
火炬点火有高空自动点火和地面爆燃点火两种，在第一次投运和长期停用前提下一般用地面爆燃点火，逐一点燃所有长明灯；高空自动点火主要在运行期间特殊条件下熄灭后，高空自动点火会自动点燃长明灯。
2、地面爆燃点火操作规程：2.1确认点火管线没有积液，有凝液的话要在排污口排尽。
2.2确认所有的流量计正确工作，减压阀工作正常。
2.3确认仪表气和燃料气压力稳定。
2.4打开长明灯供气管线，导通分子密封器的供气流程。
2.5确认点火前流程正确，地面爆燃点火的仪表气管线和燃料气管线上所有低点排放阀处于关闭状态，所有旁通阀门关闭。
2.6打开仪表气过滤器前的球阀和旁通阀门吹扫三根点火管线。
每个管线吹1－2分钟（无异常的话），吹扫完后把三根点火管线上的球阀和旁通阀门关闭。
2.7给地面爆燃点火盘供电，电源指示灯亮。
2.8把高空自动点火盘上的选择开关打在“合”的位置。
2.9打开仪表气减压阀上游的球阀，打开减压阀锁定机构，把仪表风压力调到0.3Mpa 左右，按下锁定机构，打开减压阀后的球阀。
2.10选择一根点火管线，可利用丙烷、燃料气洗涤罐来气或生产分离器气相出口管线作为点火源，导通相应流程。
2.11打开燃气减压阀上游的球阀，打开减压阀锁定机构，把燃气压力调到0.2Mpa 左右，按下锁定机构，打开减压阀后的球阀。
2.12混合燃料气吹一分钟后，按下高能点火盘的按钮，同时观察视窗点着火即可松开按钮，按钮按下持续时间不超过20秒。
2.13如果点火失败，则改变其中一股气的压力，重复步骤9－12步。
2.14点火成功后可以看见高空自动点火盘上的火检指示灯亮，关闭已经成功点火的那个管线上的阀门，打开另一个长明灯球阀重复步骤10－12，直到所有长明灯点火指示都亮，此时火检指示灯亮。
2.15如果点火成功，所有火检指示灯亮，不亮则显示点火失败。
2.16地面爆燃点火结束，按一下高空自动点火盘的点火按钮，点火指示亮，启动自动点火PLC系统，关闭地面点火系统中两路减压阀前后的球阀以备下次点火使用。
火炬点火操作
火炬点火操作规程一、系统条件1.1、燃料气压力：0.4MPa(G)1.2、电源：仪表供电：AC220V/50Hz/5.5KW1.3仪表空气压力： 0.6MPa(G)1.4氮气压力：0.5MPa(G)二、现场撬块高空手动点火操作◆检查控制室系统设备处于完好状态。
◆控制箱面板上的电源应该处于接通状态。
，开始火炬点火。
【点火的时间由开关的状态决定，如果希望中断该点火过程，3秒以上即可】。
◆点火成功：则在PLC DCS。
◆点火失败：则在PLC DCS。
2、现场撬块自动点火操作◆检查控制室系统设备处于完好状态。
◆控制箱面板上的电源应该处于接通状态。
从其它档位转换到自动档位。
来完成自动点火过程。
【点火的时间由开关的状态决定】◆点火成功：则在PLC DCS。
此时系统处于自动检测状态，一但检测到火炬熄灭，马上继续自动点火。
◆点火失败：则在PLC DCS。
系统继续自动点火，一直到点火成功为止。
◆自动点火的停止:动点火过程。
否则系统一直处于自动检测状态，进行自动点火过程。
3、DCS远程高空点火操作不论系统是工作在：手动、还是自动的点火状态时，只要控制室DCS发出远程点火操作命令，点火系统来完成一个模拟手动点火过程。
4、现场撬块点火盘高空强制点火操作高空强制点火，是现场点火的另一种方式。
所谓高空强制点火就是系统不通过PLC直接进行点火。
其点火过种与中控室高空点火类似。
其操步骤为：1、检查系统设备处于完好状态。
2、高空燃料气管线，将电磁阀两端的球阀打开，调整减压阀使其压力值在0.1~0.2MPa。
3、将电源开关拔到开，电源指示灯亮。
4、按下强制高空点火按钮，同时电磁阀打开，会听到有噼噼啪啪的声音，等待直到引火筒被点燃。
注意：当按钮松开后，电磁阀会关闭，高空点火不会进行。
5、如果，想让引火筒持续燃烧，可以按下电磁阀开。
如果，想关闭电磁阀，请按电磁阀关即可。
5、现场撬块传燃点火操作1、检查现场设备处于完好状态2、将电源开关拔到开，电源指示灯亮。
火炬点火操作法
火炬点火操作法一、概述火炬系统关系整个装置的安全，火炬的正常燃放是保证装置安全运行的重要保证。
火炬配备了TAL9509点火系统，为了保证火炬系统的正常运行，对点火系统的基本组成及点火操作作如下规范。
二、点火系统主要配置及作用1、高空点火器TAL9509系统在主火炬头部安装了三套负压式高空点火器，高空点火器内部装有电梯发弧装置，通高压电后产生面状电弧火源，点火燃气从高空点火器的燃烧分配器通入，遇到电弧火源被点燃，从高空点火器顶部喷出火焰，引燃火炬排出的燃气。
三套高空点火器，按照一定的规律交替工作，直到将火炬点燃。
2、火炬火焰遥测器火炬火焰遥测器安装在火炬现场山坡上，距离火炬的水平距离一般不超过80m。
火炬火焰遥测器是判断火炬是否点燃的设施，它是构成自动点火系统的关键信号源。
3、高温高压引撑系统从高压发生调理器到高空点火器的高压引线和支撑引线的部分称为高压引撑系统。
一般讲靠近火炬顶部约8-10m段称为高温段，以下约10-30m段称为次高温段。
高温段受大火袭击的可能性最大，要求高压引撑系统必须耐高温冲击，和温度的急剧变化。
4、高压发生调理器高压发生调理器是保证点火系统高可靠运行是重要条件，前者产生高压，后者是对高压进行调理，两者配合使用。
把它们安装在火炬架第二层平台上，这样更加便于安装维护。
高压发生调理器输入的是220V交流电信号，输出的是13000V高压电；经高压调理器的输出是2-3万伏，功率约500w左右。
5、点火燃气源三套高空点火器都需要供给点火燃气。
一般用3台电磁阀分别控制点火燃气，从电磁阀处分别引三根燃气管（DN25）到火炬头部相对应高空点火器的燃气分配器内。
6、点火启动信号采用安装在一层平台筒体上的火炬排放检测仪（或水封罐前的压力信号）作为系统点火的启动点火信号。
7、控制系统系统由安装在电气房内的仪表控制柜和安装在操作间的副操台组成。
仪表控制柜内安装有PLC和各种信号处理器、驱动器、电源、硬手动点火开关等；副操台面板上安装有各种信号指示灯，半自动按钮，台面上放置液晶显示器，主机安装在下面。
火炬操作说明
火炬操作说明
1 》点火前检查点火激发器电源开关是否在开的位置
2》检查激发器供电电源的空气开关是否在闭合状态（因长时间点火电流增大后空气开关会保护跳闸）
3》燃料气压力显示（灯）是否正常，（但要确认压力是否在规定范围3kpa—5kpa），压力太高或太低都不容易点火。
4》如遇压力过高，可先关闭点火燃料气的手动阀，先按点火激发器按钮，再开燃料气手动阀半圈，观察温度显示变化，数字在30秒时间内会显示上升趋势，点火成功。
5 》点火激发器按钮操作一般不要超过15秒，正常情况下5---10秒就能点火成功，如需重复操作，间隔20---30秒，如第三次点火不成功，请检查点火杆（抢），点火电缆与钢绞线连接是否完好，激发器是否正常工作。
6 》确保点火电缆，钢绞线绝缘良好（如果高压端直接接地，会导致激发器电流增大，烧毁元器件）。
7》点火成功后一定要关闭点火阀（引火阀），否则会烧毁引火系统的电缆，点火杆（抢）
8 》每次点火操作后要有记录，在操作中遇到的故障，问题及处理方式，交接班时交代给下一个班组，并报告车间领导，及时和厂家沟通处理，确保火炬正常运行！！。
FJLNG—OD—STS—32—018—A—火炬点火系统操作规程
文件名称火炬点火系统操作规程1 范围本规程规定了中海福建天然气有限责任公司（以下简称公司）接收站火炬点火系统操作的要求。
本规程适用于公司运行部。
2 编制依据——CB&I提交的有关火炬方面的资料：火炬操作及维护手册、火炬控制原理与结构图；——福建LNG接收站PID图纸：点火盘、PR-0601、PR-0701；——CB&I提交的开车程序（FJLNG-EN-CS-P-009-RevD1）。
3 设计基础数据——火炬头的设计温度：－165/65℃；——火炬头的操作温度：－165/40℃；——火炬头的设计压力： 0.35Mpag；——火炬头的操作压力： 0.002 Mpag；——火炬头的最大流量： 78t/h。
4 流程描述火炬系统主要由火炬排放罐、火炬点火盘、火炬头以及LPG燃料气罐组成。
火炬系统主要是用于燃烧超压放空的气体，火炬系统的点火所用的燃料气有两个来源，一路是来自于BOG压缩机出口的气体做为燃料气的来源，一路是系统自备的LPG储罐提供燃料气来引燃火炬。
5 开车具备条件5.1 管道、阀门、设备的安装完毕且试压、吹扫、氮气置换合格。
5.2 相关的调节阀、安全阀调试合格并安装到位。
5.3 相关的报警、联锁系统调试合格。
5.4 公用工程系统能连续提供仪表空气、氮气、冷却水、电等。
5.5 相关阀门设置在开车位置。
5.6 管线上所有盲板已导通。
5.7 确认点火盘已通电并且盘上电气、仪表指示灯显示正常。
5.8 开车所需的工器具及记录报表已备好。
5.9 岗位人员培训合格。
6 开车6.1 点火系统的操作文件名称6.1.1 拆除火炬塔上“U”型排净管上的盲法兰并注入水以形成密封，将注水阀设定在打开位置。
6.1.2 打开阀V-050051、V-060023、V-060024(位于保压氮气管线上)，建立去火炬总管上的氮气流量。
6.1.3 打开点火器或长明灯管线上的排净阀V-060074(点火器下部管线上),、V-060008、 V-060009 和V-060010(位于三根传火管底部) ，检查是否有水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火炬点火操作规程
TLM-TRQ-KL/CPF-2019-009
HSE控制
介质组成：天然**、轻烃
介质危害：易燃易爆
管理控制：持卡操作；操作人员必须经过专门培训，严格遵守操作规程
工程控制：使用防爆型的设备
个人防护：劳保着装
特殊危险：无
工艺物料：对讲机，F扳手一个，手套，防爆应急灯（夜间）
风险提示: 1、触电；2、火雨伤人。
操作过程中可能产生的危害及相关控制措施
一、使用范围及编制依据
本办法是用来规范和指导现场生产操作指导性文件，以保证高低压火炬被正确点燃，满足现场安全需要。
依据厂家提供火炬技术资料及火炬点火操作手册。
本操作规程培训范围为中央处理厂所有操作员工，对于主管，培训周期为三年，HSE工程师、值班主任（主岗）、天然**净化操作工（副岗）培训周期为二年。
二、系统任务
主要是保证放空产生的天然**能进入火炬系统中进行燃烧，不污染空**。
三、系统管辖范围
上游为整个处理厂的高压放空就低压放空管线，管辖范围为5个火炬**液分
离器以及2个高压火炬，1个低压火炬。
四、系统工艺流程描述
本系统是保障工艺装置安全生产的辅助生产设施，共设置3套火炬，其中两套为高压火炬，一套为低压火炬。
来自集**装置、脱水脱烃装置等需要紧急防空高压放空**体，分别进入两套高压火炬，来自凝析**装置、罐区及各工艺装置停工泄压的低压放空**进入低压火炬。
五、主要技术参数
a)高压火炬：DN1000*8000 低压火炬：DN200*3000
b)点火系统：
防爆内传火点火器：
电源输入电压：220VAC，50Hz
输出电压：大于2500V 点火能量：大于3J
火花频率：大于14次/s 防爆等级：dIIBT4
高空高能电子点火器：
电源输入电压：220VAC，50Hz
输出电压：大于2500V 点火能量：大于20J
火花频率：大于17次/s 防爆等级：dIIBT4
电嘴寿命：大于2×105次
电嘴耐温：大于800℃（长期）、大于1150℃（短期）
六、操作规程
（一）新机或大修后机组的启机
（二）正常启机或短期停机后启机
1、检查和准备
a)检查电源是否已送至点火控制面板，总电源开关是否已打至“ON”
的位置；
b)检查燃料**压力0.1-0.4MPa，压缩空**是否已通至火炬区；
c)检查分子封截止阀是否打开，长明灯的电磁阀旁通截止阀是否关
闭；
d)检查现场所有的压力变送器、流量开关等仪表是否已投用且完
好；
e)检查点火方式置于自动档。
2、正常操作步骤
点火方式共有5 种：
a)全自动点火方式：当主火炬有燃**排放时，流量开关获得启动信
号反馈给TAL9509－XXF系统自动将火炬点燃，火炬火焰遥测器检测到火
炬点燃信号后，系统点火自动停止，处于监控状态；
b)在中控室实施点火操作：在中控室只要按一下仪表盘上的“点火”
按钮,系统便进行自动点火,火炬点燃后仪表盘上的火炬火焰指示灯就会
被点亮，当点火循环次数达到设定值时（一般为6次）,点火停止；
c)用控制器实施点火操作：按一下控制器面板上的“点火”按钮,
系统自动进行点火操作,当点火循环次数达到设定值时（一般为6次）,
点火自动停止；
d)硬手动点火操作：分别将控制器面板上的“高压”按钮按下,停
留6秒钟,不要松开。
再分别将其对应的“燃**”（其中一个“燃**”按
钮对应1#高空点火器，另一个“燃**”按钮对2#、3#高空点火器）按钮
按下,停留8秒钟，重复该操作次数,直到火炬点燃。
当完成以上操作后
系统自动进入全自动监控状态；
e)地面内火焰点火操作：先打开压缩空**截止阀吹扫3~5分钟，然
后适当打开燃**截止阀，按地面内传焰点火按钮，直到火炬被点燃。
（三）、机组停机
高压火炬：
关闭待停运火炬**液分离器前DN1000球阀
低压火炬：
关闭低压火炬分液罐进出口阀
停运步骤：
a) 从凝析**回收泵前过滤器处对待停运火炬通入氮**；
b) 氮**通入5分钟后关闭常明灯燃料**；
c) 通知水电断电；
d) 确认水电已经对待停运火炬断电；
e) 当火炬火焰明显变小时，开大氮**流量；当发现火炬火焰熄灭时，
关闭分子封燃料**；
f) 继续通入氮**5分钟；
g) 关闭火炬燃料**分液罐入口阀门；
h) 关闭氮**阀门。
