关于51单片机寄存器的功能
MCS－51单片机特殊功能寄存器详解
MCS－51单片机特殊功能寄存器详解1、定时器/计数器的方式寄存器TMODTMOD是一个8位的特殊功能寄存器，对应的地址是89H，不可位寻址。
A 主要完成三个功能：*确定选择定时器还是计数器；*选择何种工作方式；*是否借用外中断控制定时器和计数器的启停；B TMOD的低4位是控制T0的字段（T0--P3.4 定时器/计数器0外部事件脉冲输入端）TMOD的高4位是控制T1的字段（T1--P3.5定时器/计数器1外部事件脉冲输入端）C 控制字的格式和含义a、 GATE(TMOD.7)分为两种情况：GATE=0，定时器的启停和INT1无关，只取决于TR0;GATE=1，定时器的启停不仅要由TR0来控制，而且要INT1引脚的控制，只有二者都为高电平时定时器才开始工作；b、 C/T(TMOD.6)分为两种情况：C/T=0，用作定时器；C/T=1，用作计数器；d、 M1(TMOD.5),M0(TMOD.4)用M1,M0来控制定时器/计数器的4种工作方式:*方式0：M1=0,M0=0.13位定时/计数方式*方式1：M1=0,M0=1.16位定时/计数器*方式2，M1=1,M0=0.8位初值自动重新装入的8位定时/计数器*方式3，M1=1,M0=1.仅适用于T0，分为两个8位计数器，T1停止计数2、定时器/计数器控制寄存器TCONTCON是一个8位的特殊功能寄存器，对应的地址为88H，可为寻址。
A 控制字的格式和含义a、TF1(TCON.7),TF0(TCON.5)----T1、T0计数溢出标志位当计数器计数溢出时，该位置“1”。
使用查询方式时，此位作为状态位供cpu查询，但应注意在查询该位有效后应以软件方法及时将该位清“0”。
使用中断方式时，此位作为中断申请标志位，进入中断服务程序后由硬件自动清0.b、TR1(TCON.6),TR0(TCON.4)----计数运行控制位TR1(TR0)=1,启动定时/计数器工作的必要条件，还与GATE位的状态有关。
51单片机结构功能
51单片机结构功能51单片机是指基于Intel的8051微处理器为核心的单片机，其结构功能丰富，被广泛应用于各种嵌入式系统。
一、结构51单片机采用冯·诺依曼结构，具有指令存储器和数据存储器，其中程序存储器（ROM）用于存储程序和表格数据，而数据存储器（RAM）用于存储可变数据。
51单片机还具有特殊功能寄存器（SFR），这些寄存器专门用于控制和设置单片机的各种功能。
二、功能1、运算功能：51单片机具有8位运算器，可以进行算术、逻辑和位运算。
2、控制功能：51单片机具有丰富的控制指令，可以实现如条件转移、跳转、中断等功能，还可以进行定时器和计数器的控制。
3、通信功能：51单片机可以通过串行口实现串行通信，也可以通过并行口实现并行通信。
4、存储功能：51单片机内部具有少量的RAM和ROM存储器，同时还可以外接扩展存储器。
5、定时/计数功能：51单片机内部具有定时器和计数器，可以实现定时和计数的功能。
6、中断功能：51单片机具有多个中断源，可以实现多级中断控制。
7、输入/输出功能：51单片机具有多个输入/输出端口，可以实现多种输入/输出控制。
51单片机以其结构紧凑、功能丰富、易于使用等特点，被广泛应用于工业控制、智能家居、消费电子等领域。
C51单片机寄存器功能湖山网络广播系统设计方案一、概述随着科技的发展和数字化的普及，网络广播系统在各种场所扮演着越来越重要的角色。
湖山网络广播系统设计方案旨在满足湖山地区对高质量、高效的网络广播系统的需求。
该方案旨在构建一个稳定、可靠、易用的网络广播系统，以满足湖山地区在公共广播、紧急通知、日常资讯等方面的需求。
二、系统需求分析1、稳定性：系统应具备高度的稳定性，能够保证长时间的连续运行，避免因设备故障或网络问题导致的广播中断。
2、可靠性：系统应具备可靠的备份机制，确保在主设备出现问题时，备份设备能够迅速接管，保证广播的连续性。
3、易用性：系统应具备良好的用户界面，操作简单易懂，方便管理员进行配置和管理。
c51单片机寄存器功能说明
TCON 定时器/计数器控制寄存器↑与定时器有关↑与外部中断有关↑TR0——定时器/计数器T0的运行控制位TR1——T1 TR0=1, 启动定时器/计数器工作TR0=0, 停止定时器/计数器工作TF0——片内定时器/计数器T0溢出中断请求标志位（有请求时为1）TF1——T1IT0——选择外部中断INT0的中断触发方式IT1——INT1 IT0=0为电平触发方式，加到引脚/INT0上的外部中断请求输入信号为低电平有效IT0=1为脉冲触发方式，输入信号电平从高到低的负跳变有效。
INT0可以由软件置1或清0. IE0——外部中断INT0的中断请求标志位（有请求时为1）IE0——INT1 TMOD 定时器/计数器工作方式控制寄存器↑定时器T1 ↑定时器T0 ↑GATE——门控位，控制定时器启动方式GATE=0时，由软件控制位TR0或TR1来控制启动GATE=1时，由外部中断引脚（/INT0或/INT1）上的请求信号高电平来启动定时器/计数器运行C/-T——定时或计数方式选择位C/-T=0 定时工作C/-T=1 计数工作M1、M0工作方式选择位SCON 串行口控制寄存器SM2 ——多级通信控制位。
多用在方式2、方式3中通信控制。
在方式2、方式3的接收状态中，若SM2=1，接收到第9位（RB8）为1时将接收到的数据送接收SBUF中，且置位RI发出中断申请，将RI置1 。
否则RB8为0时舍弃接收到的数据，RI清0；对于方式1，接收到有效停止位时，激活RI；对于方式0，SM2应置0.REN——允许接收位。
REN=1时允许接收，REN由指令置位或复位。
REN=0 禁止串行口接收数据TB8——发送接收数据位8在方式2、方式3中，TB8是第9位发送的数据，多机通信时标明主机发送的是地址还是数据，TB8=0为数据，TB8=1为地址。
TB8由指令置位或复位。
RB8——接收数据位8工作在方式2和3时，RB8存放接收到的第9位数据。
51单片机特殊功能寄存器详细说明
/* ------------------------------------------------------------------------REG51.HHeader file for generic 80C51 and 80C31 microcontroller.Copyright (c) 1988-2001 Keil Elektronik GmbH and Keil Software, Inc. All rights reserved. ----------------------------------------------- *//* BYTE Register */程序状态字 累加器 B 寄存器 堆栈指针 数据指针低八位 数据指针高八位 波特率选择寄存器 定时器/计数器控制寄存器 定时器方式选择寄存器 定时器0低八位 定时器1低八位 定时器0高八位 定时器1高八位 中断允许寄存器 中断优先级寄存器 串行控制寄存器 串行数据缓冲器*//* PSW */sbit CY = 0xD7;sbit AC =0xD6;sbit F0 = :0xD5;sbit RS1 : =0xD4;sbit RS0 =0xD3;sbit OV =0xD2;sbit P = :0xD0;/* TCON */sbit TF1 = 0x8F;sbit TR1 = 0x8E;sbit TF0 = 0x8D; /* BIT Register 程序状态字 有无进位或者借位 Auxiliary Carry 有无低四位向高四位的进位或借位 用户管理的标志位，可根据自己的需求设定 这两位用于选择当前工作寄存器区。
8051有8个8位寄存器R0~R7,它 们在RAM 中的地址可以根据用户需要来确定。
RS1 RS0: R0~R7 的地址 0 0: 00H~07H 0: 10H~17H 1 1 : 18H~1FH 溢出标志位 奇偶校验位 1的个数为奇数 08H~0FH 定时器/计数器控制寄存器 定时器/计数器1溢出中断请求标志, 断时由硬件清0 启动定时器1 定时器/计数器0溢出中断请求标志 断时由硬件清0 当溢出时由硬件置位, ,当溢出时由硬件置位, 当CPU 响应中当CPU 响应中sfr P0 =0x80;sfr P1 =0x90;sfr P2 =0xA0;sfr P3 =0xB0;sfr PSW =0xD0;sfr ACC =0xE0;sfr B =0xF0;sfr SP =0x81;sfr DPL = 0x82;sfr DPH = 0x83;sfrPCON : = 0x87;sfr TCON = 0x88;sfr TMOD = 0x89;sfr TL0 = 0x8A;sfr TL1 = 0x8B;sfr TH0 = 0x8C;sfr TH1 = 0x8D;sfr IE = 0xA8;sfr IP = 0xB8;sfr SCON = 0x98;sfr SBUF = 0x99;启动定时器0 外部中断1请求标志位，产生中断时由硬件置位，当 件清0 外部中断1的触发方式选择位，当IT1=1时，INT1弓I 脚上从高到低的负跳 变触发中断，当IT1=0时，INT1弓I 脚上的低电平触发中断 外部中断0请求标志位，产生中断时由硬件置位，当 CPU 响应中断时由硬 件清0 外部中断0的触发方式选择位，当IT0=1时，INT0弓I 脚上从高到低的负跳 变触发中断，当IT0=0时，INT1弓I 脚上的低电平触发中断 中断允许寄存器 中断总控制位 串行口中断允许位 定时器/计数器1溢出中断允许位 外部中断1的溢出允许位 定时器/计数器0溢出中断允许位 外部中断0的溢出允许位 中断优先级寄存器 串行口中断优先级控制位 定时器/计数器1中断优先级控制位 外部中断1中断优先级控制位 定时器/计数器0中断优先级控制位 外部中断0中断优先级控制位 外部RAM 写选通信号（输出） 外部RAM 写选通信号（输入） 计数器1计数输入 计数器0计数输入 外部中断1输入 外部中断0输入 串行数据发送口 串行数据接收口 串行口中断控制寄存器 SM0和SM1控制串行口的工作方式。
MCS-51单片机的特殊功能寄存器
MCS-51单片机的特殊功能寄存器从图中我们可以看出，在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在一个51单片机的内部包含了这么多的东西。
对图进行进一步的分析，我们已知，对并行I/O口的读写只要将数据送入到相应I/O 口的锁存器就可以了，那么对于定时/计数器，串行I/O口等怎么用呢？在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。
事实上，我们已接触过P1这个特殊功能寄存器了，还有哪些呢？看下表下面，我们介绍一下几个常用的SFR。
1、ACC---是累加器，通常用A表示。
这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。
它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。
自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。
该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器。
在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3指针寄存器（1）程序计数器PC指明即将执行的下一条指令的地址，16位，寻址64KB范围，复位时PC = 0000H（2）堆栈指针SP指明栈顶元素的地址，8位，可软件设置初值，复位时SP = 07H（3）数据指针DPTR@R0、@R1、@DPTR；指明访问的数据存储器的单元地址，16位，寻址范围64KB。
DPTR = DPH + DPL。
可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。
分成DPL(低8位)和DPH(高8位)两个寄存器。
用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作4、PSW-----程序状态字。

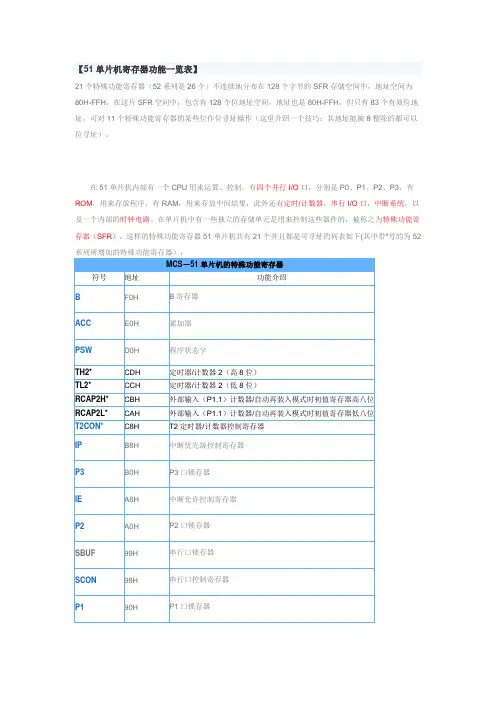

51单片机寄存器功能一览表(最全)
