电力电缆选择手册
电缆选型手册版
电缆选型⼿册版电缆的选型与配线选择电线平⽅数和电流⼀般铜线安全电流最⼤为：2.5 平⽅毫⽶铜电源线的安全载流量－－28A。
4 平⽅毫⽶铜电源线的安全载流量－－35A 。
6 平⽅毫⽶铜电源线的安全载流量－－48A 。
10 平⽅毫⽶铜电源线的安全载流量－－65A。
16 平⽅毫⽶铜电源线的安全载流量－－91A 。
25 平⽅毫⽶铜电源线的安全载流量－－120A。
如果是铝线截⾯积要取铜线的1.5-2 倍。
如果铜线电流⼩于28A，按每平⽅毫⽶10A 来取肯定安全。
如果铜线电流⼤于120A，按每平⽅毫⽶5A 来取。
导线的截⾯积所能正常通过的电流可根据其所需要导通的电流总数进⾏选择，⼀般可按照如下顺⼝溜进⾏确定：⼗下五,百上⼆, ⼆五三五四三倍,七零九五两倍半,铜线升级算.就是10 平⽅以下的铝线,平⽅毫⽶数乘以 5 就可以了,要是铜线呢,就升⼀个档, ⽐如 2.5 平⽅的铜线,就按铝线 4 平⽅计算.⼀百以上的都是截⾯积乘以2, ⼆⼗五平⽅以下的乘以4, 三⼗五平⽅以上的乘以3, 70 和95 平⽅都乘以2.5,这么⼏句⼝诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6 平⽅毫⽶以下的铜线，每平⽅电流不超过10A 就是安全的，从这个⾓度讲，你可以选择1.5 平⽅的铜线或2.5 平⽅的铝线。
10 ⽶内，导线电流密度6A/平⽅毫⽶⽐较合适，10-50 ⽶，3A/平⽅毫⽶,50-200 ⽶，2A/平⽅毫⽶，500 ⽶以上要⼩于1A/平⽅毫⽶。
从这个⾓度，如果不是很远的情况下，你可以选择 4 平⽅铜线或者 6 平⽅铝线。
如果真是距离150 ⽶供电（不说是不是⾼楼），⼀定采⽤ 4 平⽅的铜线。
导线的阻抗与其长度成正⽐，与其线径成反⽐。
请在使⽤电源时，特别注意输⼊与输出导线的线材与线径问题。
以防⽌电流过⼤使导线过热⽽造成事故。
导线线径⼀般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最⼤电流（A）L——导线的长度（M）U`——充许的电压降（V）S——导线的截⾯积（MM2）说明：1、U`电压降可由整个系统中所⽤的设备范围内，分给系统供电⽤的电源电压额定值综合起来考虑选⽤。
控制电缆选型手册
标称截面
型号 Model
名称 Name
主要使用范围 Main application
NOM. Cross-section(mm2) 0.5 0.75 1.0 1.5 2.5 4 6 10
芯数
Cores
KVV/ KYJV/ KYJY
KVVP/ KYJVP/ KYJYP
KVVP2/ KYJVP2/ KYJYP2
广东天虹电缆有限公司
控制电缆
聚氯乙烯绝缘和护套控制电缆
Control Cable with PVC Insulation & Sheath
交联聚乙烯绝缘聚氯乙烯护套控制电缆
Control Cable with XLPE Insulation and PVC Sheath
本产品适用于额定电压 600/1000V 及以下的配电装置，作电器仪表的连接线。
芯数×截面
(N×mm2)
2×0.75 2×1.0 2×1.5 2×2.5
2×4 2×6 3×0.75 3×1.0 3×1.5 3×2.5 3×4 3×6 4×0.75 4×1.0 4×1.5 4×2.5 4×4 4×6 5×0.75 5×1.0 5×1.5 5×2.5 5×4 5×6 7×0.75 7×1.0 7×1.5 7×2.5 7×4 7×6 8×0.75 8×1.0 8×1.5 8×2.5 8×4 8×6 10×0.75 10×1.0 10×1.5 10×2.5 10×4 10×6
insulated
and
PVC
or
Polyolefins
trenches ， in ground ， able
ducts and in to withstand
sheathed control cable with steel heavier mechanical force，and
电线电缆手册第3版
电线电缆手册第3版电线电缆手册是一本针对电线电缆领域的综合性参考书籍，旨在提供电气工程师和相关行业从业人员所需的知识和技术支持。
第3版电线电缆手册在前两版的基础上进行了全面的更新和扩充，拥有更为丰富的内容和更为专业的观点，为读者提供了全面、准确的信息。
第1章电线电缆概述电线电缆作为电气工程中不可或缺的组成部分，在电力传输、信息传输和控制系统中有着广泛的应用。
本章将介绍电线电缆的定义、分类、结构和应用领域，帮助读者对电线电缆有一个整体的了解。
第2章电线电缆材料与制造工艺本章将介绍电线电缆的常用材料，包括导体材料、绝缘材料、屏蔽材料和护套材料等。
同时，还将详细讲解电线电缆的制造工艺，涵盖导体的绕制、绝缘层的注塑、屏蔽层的包覆和护套的挤出等环节。
第3章电线电缆的选型与设计电线电缆的选型与设计是电气工程中至关重要的环节。
本章将介绍影响电线电缆选型的关键因素，包括电流负荷、环境条件和安全标准等。
同时，还将详细阐述电线电缆的设计原则和计算方法，帮助读者合理选择和设计电线电缆。
第4章电线电缆的安装与维护电线电缆的安装与维护对于保证电气系统的安全和正常运行具有重要意义。
本章将介绍电线电缆的安装方法、布线规范和连接方式等。
同时，还将详细介绍电线电缆的维护与检修，包括故障排除、绝缘检测和防腐处理等方面的内容。
第5章电线电缆的质量检测与认证电线电缆的质量检测与认证是保障产品质量和市场竞争力的重要手段。
本章将介绍电线电缆的质量检测方法，包括导体电阻测量、绝缘电阻测试和耐压实验等。
同时，还将详细介绍电线电缆的认证制度和标志，帮助读者选择合格的电线电缆产品。
第6章电线电缆的应用案例分析本章将通过实际案例，对电线电缆的应用进行分析和评价。
涵盖电力系统、通信系统和控制系统等领域，展示不同场景下的电线电缆选择和设计策略。
通过学习和借鉴这些案例，读者可以更好地应对实际工程项目的需求。
结语第3版电线电缆手册全面、准确地介绍了电线电缆领域的知识和技术，为电气工程师和相关行业从业人员提供了重要的参考资料。
实用电线电缆手册打印版
1、我国部分常用国家标准、行业标准及专业标准代号2、常用国际标准及外国标准代号3、字母符号及其表示意义4、电缆护层型号及其表示意义5、常用线缆结构计算1）圆单线：圆单线为不包覆其他金属层的单根圆形导线。
2）圆单线的面积SπS = —— d2（mm2）43）圆单线周长LL = πd (mm)4）圆单线的重量πW = —— d2ρ= Sρ（kg/km）4式中：ρ——材料密度（g/cm3）5）常用圆单线重量6）扁线：扁线用于电磁线类的矩形导电线芯和电缆铠装等。
S = ab —[4r² —πr²]= ab —0.858 r² (mm²)式中：a——厚度（mm）；b——宽度（mm）；r——圆角半径（mm）。
7）扁线的周长LL = 2（a + b）—（8r —2πr）8）扁线尺寸偏差扁线窄边a的尺寸偏差扁线宽边b的尺寸偏差扁线圆角半径尺寸偏差范围9）1～5根单线组成的中心层外径Do10）普通绞线截面积S及重量WS = （π/4）d²Z (mm²)式中：d——单线直径；Z——单线总根数。
W = SKmρ= （π/4）d²ZKmρ (kg/km)式中：Km——绞线平均绞入系数；ρ——绞线用材料的密度（g/cm3）。
11）复绞线：复绞线由多股束线或普通绞线以正规绞合制成，故外径成圆形。
12）复绞线外径D复1当复绞线的胶线采用绞线时：D复 =（D复/ D股）（D股/d）d=（D复/d）d = M复·d当复绞线的胶线采用绞线时：D复 =（D复/ D股）（D股/d）d=（D复/d）d = M复·d当复绞线的胶线采用束线时：D复 =（D复/ D股）（D股/d）d·k=（D复/d）d ·k = M复·d·k式中：D复/ D股——复绞线外径与股线外径之比；D复/d——股线外径与单线直径之比；d——单线直径；M复——D复/d；K——束线调整系数。
变电站电缆选型手册

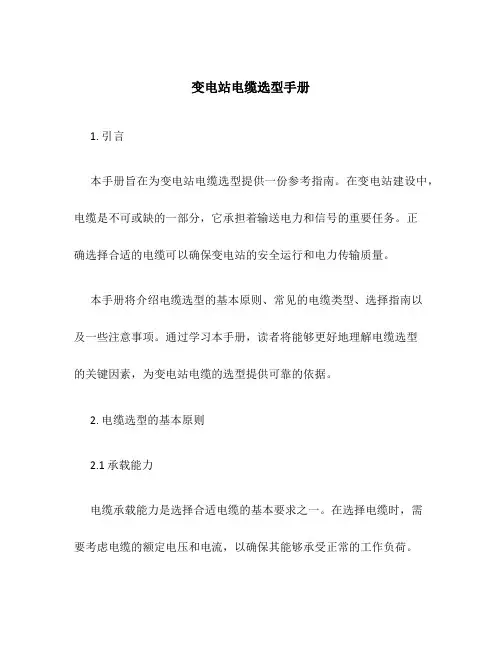

变电站电缆选型手册1. 引言本手册旨在为变电站电缆选型提供一份参考指南。
在变电站建设中，电缆是不可或缺的一部分，它承担着输送电力和信号的重要任务。
正确选择合适的电缆可以确保变电站的安全运行和电力传输质量。
本手册将介绍电缆选型的基本原则、常见的电缆类型、选择指南以及一些注意事项。
通过学习本手册，读者将能够更好地理解电缆选型的关键因素，为变电站电缆的选型提供可靠的依据。
2. 电缆选型的基本原则2.1 承载能力电缆承载能力是选择合适电缆的基本要求之一。
在选择电缆时，需要考虑电缆的额定电压和电流，以确保其能够承受正常的工作负荷。
此外，还需要考虑电缆的短路容量和过载能力，以应对突发的电流冲击和超负荷情况。
2.2 环境适应性电缆在使用过程中将会受到各种环境因素的影响，如温度、湿度、辐射等。
在选择电缆时，应对环境条件进行充分考虑，选择符合相应标准的防护层和绝缘材料，以确保电缆在各种环境条件下都能正常工作。
2.3 经济性经济性是电缆选型中一个重要的考虑因素。
需要综合考虑电缆的成本、寿命、维护成本等因素，选择性价比最高的电缆。
同时，还需要考虑电缆的可维修性和易用性，以降低维护和运维成本。
3. 常见的电缆类型3.1 低压电缆低压电缆的额定电压一般在1000V以下，主要用于输送低压电力和信号。
低压电缆通常采用铜或铝导体，具有良好的柔韧性和导电性能。
根据绝缘材料的不同，低压电缆可以分为PVC绝缘电缆、XLPE绝缘电缆等。
3.2 中压电缆中压电缆的额定电压一般在1kV到35kV之间，主要用于输送中压电力。
中压电缆通常采用铜或铝导体，绝缘层和护套采用耐热、耐电压的材料。
常见的中压电缆包括聚乙烯交联绝缘电缆、交联聚乙烯绝缘电缆等。
3.3 高压电缆高压电缆的额定电压一般在110kV以上，主要用于输送高压电力。
高压电缆通常采用铜导体和油纸绝缘结构，具有较高的耐电压和抗干扰能力。
高压电缆在选型和安装上需要更高的技术要求，通常由专业团队进行设计和施工。
电缆选型手册
电缆选型手册前言本规范是根据建设部《关于印发“二OO一～二OO二年度工程建设国家标准制定、临订计划”的通知》(建标[2002]85号)的要求，由中国电力工程顾问集团西南电力设汁院会同有关单位对《电力工程电缆设计规范》GB 50217—1994修订而成的。
本规范修订的主要技术内容包括：1．增加了中、高正电缆；冰数选择要求：2．增加了电缆绝缘类别选择要求，取消了粘性浸渍纸绝缘电缆的相关内容：3．增加了主芯截面400mm2＜S≤800mm2和S＞800mm2的保护地线允许最小截面选样要求；4．增加了大电流负荷的供电回路由多根电缆并联时对电缆截面、材质等要求；5．增加了电缆终端一般性选择要求：6．增加了自接电缆实施金属层开断并作绝缘处理内容：7．增加了交流系统三芯电缆的金属层接地要求：8．增加了城市电缆系统的电缆与管道相互间允许距离相关规定：9．增加了架空桥架检修通道设置要求；10.增加了电缆隧道安全孔设置间距要求；11.增加了附录B和附录F。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国电力企业联合会标准化中心负责具体管埋，由中国电力工程顾问集团西南电力设计院负责具体技术内容的解释：本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给中国电力工程顾问集团西南电力设计院(地址：四川省成都市东风路18号．邮编：610021)，以便今后修改时参考。
本规范主编单位、参编单位和主要起草人：主编单位：中国电力工程顾问集团西南电力没计院参编单位：中国电力工程顾问集团东北电力没汁院喜利得(中国)有限公司主要起草人：李国荣熊涛张天泽齐春陶勤万里宁王鑫王聪慧1 总则1．0．1 为使电力工程电缆设计做到技术先进。
经济合理，安全适用、便于施工和维护，制定本规范。
1．0. 2 本规范适删于新建、扩建的电力工程中500kV及以下电力电缆和控制电缆的选择与敷设设计。
电线电缆手册第3版
电线电缆手册第3版《电线电缆手册》第3版是一部关于电线电缆设计、生产和使用的综合性技术手册。
以下是對《电线电缆手册》第3版的详细介绍：一、手册概述1. 《电线电缆手册》第3版是由电线电缆行业的专家编写的，汇集了电线电缆产品设计、生产和使用中所需的有关技术资料。
2. 手册共分为三册，分别是电线电缆的附件、安装和维护部分，电力用裸线、电力电缆、通信电缆与光缆部分，以及电气装备用电线电缆部分。
3. 手册内容全面，涵盖了电线电缆产品的各个方面，包括产品设计、性能要求、安装敷设、运行维护等。
二、手册内容1. 附件、安装和维护部分：介绍了电力用裸线、电力电缆、通信电缆与光缆、电气装备用电线电缆等五大类产品的附件安装敷设与运行维护。
内容包括技术指标、性能要求、设计计算、试验方法，以及防腐与保护措施等。
2. 电力用裸线、电力电缆、通信电缆与光缆部分：介绍了这些产品的功能、基本要求、设计原理与实践，以及实用设计和交流功率因数校正等。
3. 电气装备用电线电缆部分：介绍了常用电力电线电缆和控制电线电缆的基础知识和技术数据，以及电线电缆常用材料的主要性能。
三、手册特点1. 实用性：手册提供了大量的技术数据、图表和公式，方便读者迅速、准确、合理地选定电线电缆产品或进行电线电缆产品的设计、生产、检验。
2. 更新性：手册收录了截止到2009年8月的电线电缆相关标准目录，便于读者查阅。
3. 多样性：手册涵盖了电线电缆行业的各个领域，包括生产、科研、设计和使用等，可供不同领域的读者参考。
四、手册用途1. 供电线电缆生产、科研、设计和使用部门的工程技术人员使用：手册提供了丰富的技术资料，有助于这些人员在工作中做出正确的决策。
2. 供大专院校相关专业师生参考：手册可作为电线电缆专业的教材或参考书，帮助学生和教师掌握电线电缆的相关知识。
五、注意事项1. 使用手册时，应确保遵循相关的安全标准和规范，以确保电线电缆产品的安全性和可靠性。
2. 手册中的技术数据和信息仅供参考，实际应用时应根据具体情况进行验证。
电缆载流量对照表及实用手册
电缆载流量对照表及实用手册线径的选择导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。
穿管、温度，八、九折。
裸线加一半。
铜线升级算。
2. 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、 2.5、 4、 6、 10、 16、 25、 35、50、 70、 95、 120、 150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。
“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35，四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。
比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。
电缆选型手册
目录一. 概述 (2)二. 范围……………………………………………………………………………2-3三. 参考标准及参数取值依据 (3)四. 符号说明………………………………………………………………………3-4五. IEC 287-3-2/1995标准电力电缆截面经济最佳化计算方法的应用………4-11六. 电力电缆经济截面最佳化数据查找的使用方法……………………………11-12七. 电缆经济截面与发热截面总费用比较及投资回收年计算…………………12-15八. 经济截面的校验条件..................................................................16-17 附录1 铜芯电力电缆综合造价统计表................................................18-19 附录2 电缆造价类别的平均A值 (20)附录3 电缆型号与电缆造价类别对照表 (20)附录4-1 铜芯电力电缆经济电流范围(I-A类别)....................................21-23 附录4-2 铜芯电力电缆经济电流范围(II-A类别)....................................24-26 附录4-3 铜芯电力电缆经济电流范围(III-A类别)....................................27-29 附录4-4 铜芯电力电缆经济电流范围(IV-A类别)....................................30-32 附录4-5 铜芯电力电缆经济电流范围(V-A类别)....................................33-35 附录5 铜芯电力电缆经济电流密度计算数据及图表(不同电价)...............36-40 附录6 电缆导体交流电阻及感抗......................................................41-42 附录 7 铜芯电力电缆允许载流量表 (42)附录8 损耗费用辅助量F─Tmax─P关系的统计值 (43)附录9 最大负载利用小时Tmax与最大负载损耗小时τ和cosΦ的关系 (43)附录10 不同行业的年最大负载利用小时Tmax,(h) (44)九. 参考资料 (44)电力电缆经济选型实用手册一.概述导体的经济电流密度是选择导体的必要条件之一。
电线电缆的选型手册
电线电缆的选型手册1. 引言电线电缆是电力传输和电气设备连线的重要组成部分。
在电线电缆的选型过程中，需要考虑诸多因素，如电流负载、环境条件、安全要求等。
本手册旨在帮助用户了解电线电缆选型的基本原则和步骤，以便选择适合自己需求的电线电缆。
2. 电线电缆基础知识2.1 电线电缆定义和分类电线电缆是用于传输电能或信号的导体材料，可以分为低压电线电缆和高压电线电缆两大类。
低压电线电缆一般用于低压电力系统和家庭用电，而高压电线电缆用于输电和配电系统。
2.2 电线电缆的结构和构造电线电缆通常由导体、绝缘层、绝缘护套和外护套四部分组成。
导体负责传输电流，绝缘层用于隔离导体和外界，绝缘护套和外护套则保护电线电缆免受外界环境的损害。
2.3 电线电缆的常用规格和标准电线电缆的规格和标准通常由国家、行业或制造商制定。
常见的规格参数包括导体截面积、导体材料、绝缘材料、外护套材料等。
3. 电线电缆选型步骤3.1 确定电流负载和电压等级在选型电线电缆之前，首先需要确定电线电缆所要承载的电流负载和电压等级。
电流负载决定了电线电缆的导体截面积，而电压等级决定了电线电缆的绝缘强度。
3.2 考虑环境条件电线电缆在使用环境中可能受到温度、湿度、化学物质等因素的影响。
因此，在选型电线电缆时需要考虑环境条件，选择适合的绝缘材料和外护套材料。
3.3 考虑安全要求电线电缆的选型还需要考虑安全要求，如防火性能、耐热性能等。
在安装和使用电线电缆时，需要遵守相关的安全标准和规范。
3.4 选型电线电缆根据前面确定的电流负载、电压等级、环境条件和安全要求，可以选择符合要求的电线电缆。
可以参考国家标准、行业标准和制造商提供的产品手册进行选型。
4. 电线电缆选型实例为了帮助读者更好地理解电线电缆的选型过程，本手册附带了一个选型实例。
该实例包括了选型的基本步骤和具体操作，读者可以根据实例来进行选型实践。
5. 选型常见问题解答在电线电缆的选型过程中，用户可能会遇到一些问题和困惑。
典型设计《10kv电缆分册》
典型设计《10kv电缆分册》
《10kv电缆分册》是电力行业中常见的设计手册，涉及到10千伏电缆的安装、使用、维护等方面的内容。
典型的设计手册通常包括以下几个方面的内容：
1. 电缆选型，手册会介绍不同类型的10千伏电缆，包括导体材料、绝缘材料、外护套材料等，以及它们的特性和适用范围。
还会介绍不同型号电缆的技术参数和规格要求。
2. 安装规范，手册会详细描述10千伏电缆的安装要求，包括敷设方式、敷设环境要求、接地要求、连接方式等内容。
还会介绍安装过程中需要注意的事项和常见问题的解决方法。
3. 使用与维护，手册会介绍10千伏电缆的使用注意事项，包括电缆的额定电流、温度、负荷能力等参数的使用限制，以及日常维护保养的方法和周期。
4. 安全标准，手册中通常还包括了相关的安全标准和规范，以确保电缆的安装和使用过程中的安全性。
5. 示意图和案例分析，手册中可能还会包括一些示意图和实际案例分析，以便读者更好地理解和应用手册中的内容。
总的来说，《10kv电缆分册》是一本非常重要的参考书，对于电力行业的从业人员和相关领域的专业人士来说，它包含了关于10千伏电缆的全面而详细的信息，能够指导他们在实际工作中做出正确的决策和操作。
完整版)实用电线电缆手册
完整版)实用电线电缆手册本手册介绍了电线电缆相关的国家标准、行业标准和专业标准的代号，以及常用的国际标准和外国标准的代号。
在国内，我们常用的标准代号包括GB、GB/T、GBn、GJB、GBJ、DL、JB、SJ、YD和___。
这些标准代号分别代表着国家标准、国家推荐性标准、国家内部标准、国家军用标准、国家工程建设标准、行业强制性标准、行业推荐性标准、电力行业标准、机械行业标准（包含机械、电工、仪器仪表等）和电子行业标准。
而在国际上，常用的标准代号包括ISO国际标准、ISO/DIS国际标准草案、ANSI美国国家标准、AISI___标准、___标准、___标准、___标准、FS、MIL、SAE、___、AS、BS、CSA、DIN、DS、ES、I.S。
SFS、SI、SIS、SLS、SNS、SN、SOI、S.S。
IRAM阿根廷标准、SABS南非标准规格、ONORM奥地利标准、STAS罗马尼亚标准、___越南标准、TIS、TS、UNE和UNI等。
此外，本手册还介绍了一些字母符号及其表示意义。
例如，A代表着聚氨酯、安装和铝塑料护层，B代表着扁、半、编织、泵、布、聚苯乙烯、玻璃纤维、补和平行（即扁的）。
这些字母符号在电线电缆的生产和使用中具有重要的意义。
电缆护层型号及其表示意义：型号 02：聚氯乙烯护层。
适用对象：铝套、铅套、皱纹铝套、皱纹钢套防护。
型号 03：聚乙烯护层。
适用对象：铝套、铅套、皱纹铝套、皱纹钢套防护。
型号 20：裸钢带铠装。
适用对象：铅套承受压力防护。
型号 21：钢带铠装纤维外被。
适用对象：铅套承受压力防腐。
型号 22：钢带铠装聚氯乙烯护层。
适用对象：铝套、铅套、皱纹铝套、非金属套承受压力防腐。
型号23：钢带铠装聚乙烯护层。
适用对象：铝套、铅套、皱纹铝套、非金属套承受压力防腐。
型号 30：裸细钢丝铠装。
适用对象：金属套和非金属套承受拉力。
型号 31：细圆钢丝铠装纤维外被。
适用对象：铅套防腐承受拉力。
电缆选型标准
11-15KW
30.3
YJV3*10+1*6
16.60
53
M25*1.5(13-18mm)
18.5KW
35.9
YJV3*16+1*10
19.20
69
M32*1.5(18-25mm)
22-30KW
56.8
YJV3*25+1*16
22.40
89
M32*1.5(18-25mm)
37KW
69.8
YJV3*35+1*16
0.6/1kv非铠装不等截面交联聚乙烯绝缘、聚氯乙稀护套电力电缆(多芯结构）
3+1芯电缆截面积
电缆外直径
电缆允许载 流量(A)
电缆锁头大小及锁 头加紧范围
电机功率 ( KW)
电机额定电流 (A)
弱电电缆
RVVP 2*1.0
仪表电缆
RVSP 2*0.75
通讯电缆
动力电缆
YJVR4*1.5
10.00
15
24.60
109
M32*1.5(18-25mm)
45-55KW
102.5
YJV3*50+1*25
27.00
132
M40*1.5(22-32)
75KW
139.7
YJV3*70+1*35Fra bibliotek31.00
167
M40*1.5(22-32)
90KW
164.3
2*YJV3*50+1*25
2*27
264
2*M40*1.5(22-32)
500
2*YJV3*150+1*95
2*41.80
电力电缆选型手册范本
电力电缆选型手册范本目录一. 概述 (2)二. 围……………………………………………………………………………2-3三. 参考标准及参数取值依据 (3)四. 符号说明………………………………………………………………………3-4五. IEC 287-3-2/1995标准电力电缆截面经济最佳化计算方法的应用………4-11六. 电力电缆经济截面最佳化数据查找的使用方法……………………………11-12七. 电缆经济截面与发热截面总费用比较及投资回收年计算…………………12-15八. 经济截面的校验条件..................................................................16-17 附录1 铜芯电力电缆综合造价统计表................................................18-19 附录2 电缆造价类别的平均A值 (20)附录3 电缆型号与电缆造价类别对照表 (20)附录4-1 铜芯电力电缆经济电流围(I-A类别)………………………………21-23附录4-2 铜芯电力电缆经济电流围(II-A类别)………………………………24-26附录4-3 铜芯电力电缆经济电流围(III-A类别)………………………………27-29附录4-4 铜芯电力电缆经济电流围(IV-A类别)………………………………30-32附录4-5 铜芯电力电缆经济电流围(V-A类别)……………………………… 33-35附录5 铜芯电力电缆经济电流密度计算数据及图表(不同电价)...............36-40 附录 6 电缆导体交流电阻及感抗......................................................41-42 附录7 铜芯电力电缆允许载流量表 (42)附录8 损耗费用辅助量F─Tmax─P关系的统计值 (43)附录9 最大负载利用小时Tmax与最大负载损耗小时τ和cosΦ的关系 (43)附录10 不同行业的年最大负载利用小时Tmax,(h) (44)九. 参考资料 (44)电力电缆经济选型实用手册一.概述导体的经济电流密度是选择导体的必要条件之一。
聚氯乙烯护套电缆VV选型手册
聚氯乙烯绝缘聚氯乙烯护套电力电缆一、 标准：按国家标准GB/T 12706.1‐2008或国标电工委员会标准IEC 60502制造。
二、 用途：敷设在额定电压Uo/U为0.6/1KV及以下的室内、电缆沟通、管道内或直埋等能承受较大机械外力的输配电力线路上。
三、 使用特性：1、电缆敷设时的环境温度不低于0℃，请按GB50217《电力工程电缆设计规范》及国家有关电缆安装规程进行，电缆导体的长期最高温度不超过70℃。
2、最小弯曲半径单芯无铠装为15D，单芯有铠装为20D；多芯无铠装为12D，多芯有铠装为15D。
3、短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。
4、采用铠装的单芯电缆用于交流回路时会出现载流量大为降低的现象，需谨慎选用。
5、电缆耐电压测试值为3.5kV/5min，不击穿。
四、电缆型号及用途型号 名称 适用范围VV VLV 铜芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆铝芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆敷设在室内、隧道及管道内，电缆不能承受机械外力作用VV22 VLV22 铜芯聚氯乙烯绝缘、聚氯乙烯护套钢带铠装电力电缆铝芯聚氯乙烯绝缘、聚氯乙烯护套钢带铠装电力电缆敷设在室内、隧道及管道内，电缆能承受机械外力作用五、产品规格范围型号 芯数 标称面积VV、 VV22、1芯2芯3芯4芯3+1芯3+2芯5芯1.5‐6301.5‐4001.5‐4001.5‐4001.5‐4001.5‐4001.5‐400VV 、VLV 0.6/1kV 聚氯乙烯绝缘聚氯乙烯护套电力电缆标称截面 Nom cross section(mm) 绝缘厚度Insulation thickness (mm)护套厚度 Sheath thickness (mm)近似外径Approx. Overall Diameter (mm)电缆近似重量 Approx weight ofcable (kg/km) 环境温度25℃电缆载流量 Curent rating （25℃）在空气中 In air(A) 直埋土壤中 Direct in soil(A)CuAl Cu Al Cu Al1×1.5 0.8 1.4 5.9 48 - 26 - 33 - 1×2.5 0.8 1.4 6.3 61 45 34 26 43 32 1×4 1.0 1.4 7.2 84 59 44 35 56 42 1×6 1.0 1.4 7.7 106 70 56 45 70 54 1×10 1.0 1.4 9.0 155 93 77 59 94 69 1×16 1.0 1.4 10.0 218 120 100 78 120 90 1×25 1.0 1.4 11.7 322 166 130 100 155 115 1×35 1.2 1.4 12.9 420 204 160 125 185 135 1×50 1.2 1.4 14.7 576 273 195 150 220 165 1×70 1.4 1.5 16.5 775 350 245 190 270 200 1×95 1.4 1.6 18.9 1036 460 300 230 320 240 1×120 1.6 1.7 20.6 1282 555 350 270 365 275 1×150 1.6 1.8 22.7 1589 678 400 310 410 310 1×185 1.81.9 25.2 1949 826 465 360 465 3551×240 2.0 2.0 28.4 2505 1048 550 430 540 410 1×300 2.2 2.1 31.4 3108 1286 635 495 610 465 1×400 2.4 2.2 35.3 4088 1660 745 590 695 535 1×500 2.8 2.3 38.8 5068 2032 860 685 780 610 1×630 2.8 2.6 44.8 6307 2482 990 800 880 6952×1.5 0.8 1.8 10.3 113 - 20 - 26 - 2×2.5 0.8 1.8 11.1 138 115 28 21 35 27 2×4 1.0 1.8 12.9 182 146 36 29 45 35 2×6 1.0 1.8 13.9 227 170 47 36 57 48 2×10 1.0 1.8 17.1 365 225 66 51 76 59 2×16 1.0 1.8 19.2 491 292 89 69 101 77 2×25 1.0 1.8 22.6 752 368 117 91 131 101 2×35 1.2 1.8 25.0 950 450 143 111 156 120 2×50 1.2 1.8 21.4 1149 602 180 138 192 148 2×70 1.4 1.8 23.6 1532 754 217 170 235 180 2×95 1.41.8 26.6 2040 962 238 182 280 2162×120 1.6 1.9 29.0 2531 1146 273 211 320 247 2×150 1.6 2.0 32.0 3126 1361 315 242 365 280 2×185 1.8 2.1 35.2 3818 1651 350 269 405 311 2×240 2.0 2.2 39.5 4916 2138 452 330 485 354 2×300 2.2 2.3 43.1 6077 2636 510 405 550 420 2×4002.4 2.5 46.5 7967 3208 580 465 610 4953×1.5 0.8 1.8 10.8 133 - 17 - 22 - 3×2.5 0.8 1.8 11.7 167 115 23 18 30 23 3×4 1.0 1.8 13.6 230 148 31 24 39 30 3×6 1.0 1.8 14.7 295 174 39 31 49 38 3×10 1.0 1.8 18.1 475 266 56 43 62 51 3×16 1.0 1.8 20.3 655 335 76 59 89 69 3×25 1.0 1.8 24.1 1010 511 102 78 107 83 3×35 1.2 1.8 26.5 1300 616 122 94 131 101 3×50 1.2 1.8 27.6 1670 722 154 122 159 123 3×70 1.42.0 31.1 2255 937 191 148 195 153×95 1.4 2.1 35.3 3020 1237 230 180 231 178 3×120 1.6 2.2 38.5 2750 1507 270 207 262 201 3×150 1.6 2.3 42.9 4500 1850 313 244 300 231 3×185 1.8 2.5 47.0 5680 2243 360 281 339 262 3×240 2.0 2.7 52.7 7320 2867 429 334 396 301 3×300 2.2 2.9 58.8 9070 3522 477 376 451 355 3×400 2.4 3.1 64.5 119304544 616 428 655 4303×4+1×2.5 1.0 1.8 14.3 244 155 28 22 38 29 3×6+1×4 1.0 1.8 15.5 322 186 38 28 48 37 3×10+1×6 1.0 1.8 19.1 500 276 51 40 61 47 3×16+1×10 1.0 1.8 21.5 718 360 68 53 80 61 3×25+1×16 1.0 1.8 25.5 1085 517 92 71 106 82 3×35+1×16 1.2 1.9 28.3 1393 645 115 89 130 101 3×50+1×25 1.2 1.9 29.5 1892 683 144 111 161 124 3×70+1×35 1.42.0 33.2 2562 829 178 136 194 1483×95+1×50 1.4 2.2 37.6 3466 1074 218 168 231 177 3×120+1×70 1.6 2.3 41.1 4376 1432 253 195 263 204 3×150+1×70 1.6 2.4 45.8 5268 1765 297 228 303 233 3×185+1×95 1.8 2.6 50.3 6540 2110 344 263 340 263 3×240+1×120 2.0 2.8 56.5 8400 3298 406 310 390 300 3×300+1×150 2.2 3.0 63.0 104364059 452 351 450 354 3×400+1×2402.43.2 70.0 136255214 568 383 616 4283×4+2×2.5 1.0 1.8 15.2 293 188 28 22 38 29 3×6+2×4 1.0 1.8 16.5 391 231 38 28 48 37 3×10+2×6 1.0 1.8 20.3 573 312 51 40 65 50 3×16+2×10 1.0 1.8 23.0 871 451 68 53 84 65 3×25+2×16 1.0 1.8 27.3 1280 614 92 71 111 86 3×35+2×16 1.2 1.9 30.5 1575 728 115 89 139 107 3×50+2×25 1.22.0 31.4 2115 900 144 111 173 1333×70+2×35 1.4 2.1 35.2 2875 1174 178 136 208 160 3×95+2×501.42.3 40.8 3923 1585 218 168 249 1913×120+2×70 1.6 2.4 45.5 5004 1967 253 195 285 220 3×150+2×70 1.6 2.5 47.6 5910 2327 297 228 329 253 3×185+2×95 1.8 2.7 53.6 7419 2894 344 263 370 286 3×240+2×120 2.0 2.9 60.0 9475 3645 406 310 436 341 3×300+2×150 2.2 3.2 70.0 118444557 452 351 450 354 3×400+2×2402.43.4 74.0 153265792 616 401 650 4104×1.5 0.8 1.8 11.6 148 - 15 - 20 - 4×2.5 0.8 1.8 13.6 191 129 23 16 29 22 4×4 1.0 1.8 14.7 268 170 28 22 38 29 4×6 1.0 1.8 15.9 358 209 38 28 48 37 4×10 1.0 1.8 19.7 545 298 51 40 61 47 4×16 1.0 1.8 22.2 820 426 68 53 81 62 4×25 1.0 1.8 26.4 1210 585 92 71 106 82 4×35 1.2 1.9 29.3 1590 727 115 89 134 103 4×50 1.21.9 30.1 2115 900 144 111 163 1254×70 1.4 2.0 33.3 2873 1173 178 136 196 151 4×95 1.4 2.2 38.5 3874 1567 218 168 234 181 4×120 1.6 2.3 41.8 4815 1900 253 195 267 206 4×150 1.6 2.5 46.7 5993 2349 297 228 301 231 4×185 1.8 2.6 51.7 7362 2868 344 263 338 261 4×240 2.0 2.9 59.2 9520 3691 406 310 390 300 4×300 2.2 3.0 63.9 118154528 452 351 450 354 4×400 2.4 3.3 72.1 156285911 616 418 650 4244×4+1×2.5 1.0 1.8 15.6 311 197 28 22 38 29 4×6+1×4 1.0 1.8 17.0 411 238 38 28 48 37 4×10+1×6 1.0 1.8 21.0 614 328 51 40 65 50 4×16+1×10 1.0 1.8 23.8 927 471 68 53 84 65 4×25+1×16 1.0 1.9 28.5 1371 648 87 68 109 82 4×35+1×16 1.2 2.0 31.7 1762 798 116 89 140 107 4×50+1×25 1.22.0 33.2 2361 995 144 110 171 1314×70+1×35 1.4 2.2 38.5 3223 1310 177 132 207 159 4×95+1×50 1.4 2.3 42.7 4357 1746 219 168 250 191 4×120+1×70 1.6 2.5 48.1 5492 2152 250 195 285 220 4×150+1×70 1.6 2.7 53.5 6674 2605 290 220 322 248 4×185+1×95 1.8 2.9 58.5 8275 3204 331 256 363 280 4×240+1×120 2.0 3.1 66.0 106554097 408 315 415 320 4×300+1×150 2.2 3.3 72.0 132465048 452 351 450 354 4×400+1×2402.43.5 79.0 174356595 616 401 650 4105×1.5 0.8 1.8 12.5 173 - 15 - 20 - 5×2.5 0.8 1.8 13.5 227 150 23 16 29 22 5×41.0 1.8 16.0 321 198 28 22 38 295×6 1.0 1.8 17.3 431 245 38 28 48 37 5×10 1.0 1.8 21.4 624 313 51 40 65 50 5×16 1.0 1.8 24.2 903 410 68 53 84 65 5×25 1.0 1.9 29.1 1389 609 87 68 112 84 5×35 1.2 2.0 32.4 1850 768 116 89 144 110 5×50 1.2 2.1 34.2 2607 1088 144 110 174 134 5×70 1.4 2.2 38.4 3548 1422 177 132 209 162 5×95 1.4 2.4 43.8 4802 1918 219 168 253 194 5×120 1.6 2.5 47.6 5969 2326 250 195 290 225 5×150 1.6 2.7 53.7 7441 2886 290 220 327 252 5×185 1.8 2.9 59.2 9150 3533 331 256 368 284 5×240 2.0 3.1 66.9 118024515 408 315 418 323 5×300 2.2 3.3 73.6 146805571 452 351 453 360 5×4002.43.6 81.4 192807134 640 420 682 436VV 22、VLV 22 0.6/1kV 聚氯乙烯绝缘聚氯乙烯护套电力电缆标称截面 Nom cross section(mm) 绝缘厚度 Insulation thickness (mm)护套厚度 Sheath thickness (mm)近似外径Approx. Overall Diameter (mm)电缆近似重量 Approx weight ofcable (kg/km) 环境温度25℃电缆载流量 Curent rating （25℃）在空气中 In air(A) 直埋土壤中 Direct in soil(A)CuAl Cu Al Cu Al2×4 1.0 1.8 15.5 378 328 36 28 47 37 2×6 1.0 1.8 16.5 440 365 45 37 59 45 2×10 1.0 1.8 19.0 613 487 63 48 77 59 2×16 1.0 1.8 21.0 773 575 85 65 106 80 2×25 1.0 1.8 24.5 1097 783 112 85 138 106 2×35 1.2 1.8 27.0 1337 900 135 104 166 128 2×50 1.21.824.0 1505 895 169 130 202 1552×70 1.4 1.8 26.0 1932 1075 208 161 247 190 2×95 1.4 1.9 29.0 2518 1355 254 196 294 226 2×120 1.6 2.0 31.5 3061 1590 294 227 339 261 2×150 1.6 2.1 34.5 3732 1895 338 260 382 293 2×185 1.8 2.2 38.0 4644 2375 412 290 430 310 2×240 2.0 2.4 43.5 5972 3028 440 323 446 343 2×300 2.2 2.5 47.5 7318 3640 502 375 524 408 2×400 2.4 2.6 51.0 9363 4460 530 405 559 4363×4 1.0 1.8 16.5 447 373 32 24 41 31 3×6 1.0 1.8 17.5 532 420 41 31 51 40 3×10 1.0 1.8 20.0 755 565 55 42 70 54 3×16 1.0 1.8 22.5 976 678 75 57 92 71 3×251.0 1.8 26.0 1405 932 101 77 121 933×35 1.2 1.9 28.5 1750 1095 120 93 147 113 3×50 1.2 1.9 30.5 2166 1250 152 117 182 141 3×70 1.4 2.0 34.0 2825 1537 189 146 236 171 3×95 1.4 2.2 38.5 3827 2080 230 177 261 201 3×120 1.6 2.3 41.5 4648 2440 267 205 300 231 3×150 1.6 2.5 47.5 5837 3078 309 238 343 262 3×185 1.8 2.6 51.5 7028 3625 353 272 382 295 3×240 2.0 2.8 57.5 8944 4530 415 323 446 343 3×300 2.2 3.0 63.5 109435425 481 375 524 408 3×400 2.4 3.2 69.5 140706710 518 405 559 4363×4+1×2.5 1.0 1.8 17.0 490 400 31 24 41 31 3×6+1×4 1.0 1.8 18.5 595 456 41 31 51 40 3×10+1×6 1.0 1.8 21.0 830 603 55 42 70 54 3×16+1×10 1.0 1.8 23.5 1100 736 75 57 92 71 3×25+1×16 1.0 1.8 27.5 1565 990 99 77 121 93 3×35+1×16 1.2 1.9 30.5 1930 1175 126 93 147 113 3×50+1×25 1.2 2.0 32.0 2476 1403 157 117 182 141 3×70+1×35 1.4 2.1 35.5 3240 1736 195 146 236 171 3×95+1×50 1.4 2.3 40.5 4420 2362 230 177 261 201 3×120+1×70 1.6 2.4 44.0 5435 2780 267 205 300 231 3×150+1×70 1.6 2.6 50.5 6660 3470 309 238 343 262 3×185+1×95 1.8 2.7 55.0 8120 4135 353 272 382 295 3×240+1×120 2.0 3.0 61.5 103105151 415 323 446 343 3×300+1×150 2.2 3.2 68.0 126306190 481 375 524 408 3×400+1×2402.43.5 78.0 167258230 518 405 559 4363×4+2×2.5 1.0 1.8 18.0 565 456 31 24 41 31 3×6+2×4 1.0 1.8 19.0 685 623 41 31 51 40 3×10+2×6 1.0 1.8 22.5 935 671 55 42 70 54 3×16+2×10 1.0 1.8 25.0 1290 865 75 57 92 71 3×25+2×16 1.0 1.9 30.0 1810 1137 99 77 121 93 3×35+2×16 1.2 2.0 33.0 2170 1316 126 93 147 113 3×50+2×25 1.2 2.1 34.0 2790 1562 157 117 182 141 3×70+2×35 1.4 2.2 38.5 3785 2070 195 146 236 171 3×95+2×50 1.4 2.4 44.0 5035 2675 230 177 261 201 3×120+2×70 1.6 2.6 50.0 6440 3375 267 205 300 231 3×150+2×70 1.6 2.6 52.0 7433 3820 309 238 343 262 3×185+2×95 1.8 2.8 58.5 9275 4710 353 272 382 295 3×240+2×120 2.0 3.1 64.5 116055720 415 323 446 343 3×300+2×150 2.2 3.4 75.5 149307565 481 375 524 408 3×400+2×2402.43.5 80.0 187059075 518 405 559 4364×41.0 1.8 17.5 540 436 29 21 36 274×6 1.0 1.8 18.5 645 495 39 29 46 36 4×10 1.0 1.8 22.0 890 640 52 40 61 47 4×16 1.0 1.8 24.5 1220 820 70 54 81 62 4×25 1.0 1.9 28.5 1710 1080 94 73 106 82 4×35 1.2 2.0 31.5 2160 1285 119 92 134 103 4×50 1.2 2.0 33.0 2730 1500 149 115 163 125 4×70 1.4 2.1 36.0 3575 1855 184 141 196 151 4×95 1.4 2.3 41.5 4725 2395 226 174 234 181 4×120 1.6 2.4 44.5 5760 2815 260 201 267 206 4×150 1.6 2.6 51.5 7440 3756 304 231 301 231 4×185 1.8 2.8 56.5 9075 4535 345 266 338 261 4×240 2.0 3.0 64.0 115505660 394 308 432 338 4×300 2.2 3.2 69.0 140856730 429 335 471 367 4×400 2.4 3.5 78.0 188108990 503 393 552 4314×4+1×2.5 1.0 1.8 18.5 583 470 29 21 36 27 4×6+1×4 1.0 1.8 20.0 720 545 39 29 46 36 4×10+1×6 1.0 1.8 23.0 995 705 52 40 61 47 4×16+1×10 1.0 1.8 26.0 1370 905 70 54 81 62 4×25+1×16 1.0 1.9 31.0 1940 1205 94 73 106 82 4×35+1×16 1.2 2.0 34.0 2400 1420 119 92 134 103 4×50+1×25 1.2 2.1 36.0 3100 1710 149 115 163 125 4×70+1×35 1.4 2.3 42.0 4250 2315 184 141 196 151 4×95+1×50 1.4 2.5 46.0 5550 2910 226 174 234 181 4×120+1×70 1.6 2.7 53.0 7050 3670 260 201 267 206 4×150+1×70 1.6 2.8 58.0 8520 4395 304 231 301 231 4×185+1×95 1.8 3.0 63.0 103505225 345 266 338 261 4×240+1×120 2.0 3.2 71.0 130906465 394 308 432 338 4×300+1×150 2.2 3.5 78.0 165308250 429 335 471 367 4×400+1×2402.43.7 83.0 2098010030503 393 552 4315×4 1.0 1.8 19.0 610 485 29 21 36 27 5×6 1.0 1.8 20.0 750 560 39 29 46 36 5×10 1.0 1.8 24.0 1056 745 52 40 61 47 5×16 1.0 1.8 27.0 1410 910 70 54 81 62 5×25 1.0 2.0 32.0 2050 1265 94 73 106 82 5×35 1.2 2.1 35.0 2608 1515 119 92 134 103 5×50 1.2 2.2 38.0 3465 1930 149 115 163 125 5×70 1.4 2.3 42.0 4550 2400 184 141 196 151 5×95 1.4 2.5 47.0 8990 3080 226 174 234 181 5×120 1.6 2.6 52.0 7480 3785 260 201 267 206 5×150 1.6 2.9 59.0 9255 4655 304 231 301 231 5×185 1.8 3.0 64.0 112105540 345 266 338 261 5×2402.03.3 73.0 146107250 394 308 432 3385×300 2.2 3.5 80.0 179605760 429 335 471 367 5×4002.43.8 87.0 2320010940503 393 552 431六、导体直流电阻：标称截面mm220℃时导体直流电阻 D.C resistance of conductor(M Ω/km,at20℃)铜铝1.5 12.1 -2.5 7.41 12.1 4 4.61 7.41 63.084.61 10 1.83 3.08 16 1.15 1.91 25 0.727 1.2 35 0.524 0.868 50 0.387 0.641 70 0.268 0.443 95 0.193 0.320 120 0.153 0.253 150 0.124 0.206 185 0.0991 0.164 240 0.0754 0.125 300 0.0601 0.100 400 0.0407 0.0778 500 0.0366 0.0605 6300.0283 0.0469七、电缆载流量选用时的注意事项：7.1 选用电力电缆载流量（通过导体的工作电流）时，必须考虑使用环境的最高温度、电缆是否密集敷设、敷设在地下或线槽中及土壤热阻（水份迁移的影响）等因素的影响。
线缆选型规范手册
三、线缆截面的计算
线缆在系统中需要承载的电流可以按照两种方式计算：根据连接的电气件计算；根据系统实际流过 的电流计算。 以标准通信电源为例：交流输入的空开为100A，配12个模块的50H系统，终局600A。 1、按照空开计算：
输入线缆的截面=100A/（4~6A/mm^2）=16~25mm^2. 2、按照实际流过的电流计算：
6、橡套线：弯曲性能较好，能够在严寒气候下敷设，适用于户外移动设备和有柔软性要求的 回路。
橡套线的使用温度不应超过60度。
7、高压线、高温线、电缆线、光纤等：按产品电气性能选用。
二、线缆选型关注的参数
关于线缆的参数介绍
1、耐压和载流量：优先要满足的电气性能。 额定电压是电缆结构设计和电性能试验用的基准电压。额定电压用U0/U表示，单位为V。U0为
普通线缆的材料为聚氯乙烯（PVC），一般使用温度范围在-10℃~70 ℃，耐热聚氯乙烯可以达 到90 ℃及105 ℃，有的低温限值也可达到-20 ℃。
低烟无卤线缆的材料为聚烯烃，常用的为交联聚乙烯长期允许工作温度90 ℃，采用辐照工艺可 以使耐温提高至125~135 ℃，如果只是满足大于70 ℃的线缆材质选PVC的价格会相对低一些。
摘自GB17945-2010 消防应急照明和疏散指示系统 摘自GB 7000.1-2007 灯具一般安全要求与试验
博大精深 朴实自然
任一绝缘导体和“地”（电缆的金属护层或周围介质）之间的电压有效值。U为多芯电缆或单芯电缆 系统任何两相导体之间的电压有效值。当用于交流系统时，电缆的额定电压应至少等于使用电缆系 统的标称电压。该条件均适用于U0和U值。当用于直流系统时，该系统的标称电压应不大于电缆额 定电压的1.5倍。 例1： 450/750V是指用于交流系统时导线的电压，当用于直流系统时，该系统的标称电压应不大于 电缆额定电压的1.5倍。导线绝缘层的绝缘电阻是随电压升高而下降的，如果超过其所能承受的电压 则会发生击穿放电现象。 所以至少应该按照有关电路的额定绝缘电压确定绝缘导线。 例2：380V三相输入的电源系统选择300/500V的导线够吗？
电线电缆规格选用参考表说明
选用电线电缆的一般原则及其它注意事项一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格 (导体截面)的选择。
⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如:根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉电线电缆规格的选择确定电线电缆的使用规格 (导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。
根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。
若用户没有经验，则应征询有关专业单位或人士的意见。
一般电线电缆规格的选用参见下表：电线电缆规格选用参考表1、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。
2、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。
3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。
4、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。
5、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。
二、电线电缆的使用特性产品使用特性详见具体产品介绍。
三、电线电缆的运输和保管⒈运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时 (一般为5℃左右及以下),扔、摔电缆将有可能导致绝缘、护套开裂。
变电站电缆选型手册
变电站电缆选型手册一. 概述 (2)二. 范畴……………………………………………………………………………2-3三. 参考标准及参数取值依据 (3)四. 符号讲明………………………………………………………………………3-4五. IEC 287-3-2/1995标准电力电缆截面经济最佳化运算方法的应用………4-11六. 电力电缆经济截面最佳化数据查找的使用方法……………………………11-12七. 电缆经济截面与发热截面总费用比较及投资回收年运算…………………12-15八. 经济截面的校验条件..................................................................16-17 附录1 铜芯电力电缆综合造价统计表................................................18-19 附录2 电缆造价类不的平均A值 (20)附录3 电缆型号与电缆造价类不对比表 (20)附录4-1 铜芯电力电缆经济电流范畴(I-A类不)....................................21-23 附录4-2 铜芯电力电缆经济电流范畴(II-A类不)....................................24-26 附录4-3 铜芯电力电缆经济电流范畴(III-A类不)....................................27-29 附录4-4 铜芯电力电缆经济电流范畴(IV-A类不)....................................30-32 附录4-5 铜芯电力电缆经济电流范畴(V-A类不)....................................33-35 附录5 铜芯电力电缆经济电流密度运算数据及图表(不同电价)...............36-40 附录6 电缆导体交流电阻及感抗......................................................41-42 附录 7 铜芯电力电缆承诺载流量表 (42)附录8 损耗费用辅助量F─Tmax─P关系的统计值 (43)附录9 最大负载利用小时Tmax与最大负载损耗小时τ和cosΦ的关系 (43)附录10 不同行业的年最大负载利用小时Tmax,(h) (44)九. 参考资料 (44)两种截面选择方案的结果：负载下的TOC费用与使用年N的关系曲线分不见图1、2、3。
