本，提高经济效益，是电厂信息技术发展的方向。本文首先论述了厂级监控系统的概念，然后结合厂家的产品简要介绍了实施SIS的应用方 案及应遵循的原则，包括与实时系统（DCS等）的接口，应用软件包的功能以及物理网络构架。
关键词：SIS（厂级监控系统）;接口;实时系统;应用软件; DCS; 网络 一、 SIS 概述 对于电厂来说，要想获得更好的经济效益，在电力市场厂网分开，逐步进入市场经济的大环境下生存下去，就一定要降低成本，提高 效率，拓展自身在市场上的竞争力。具体从生产实际考察，管理人员首先需要了解实时的生产信息，然后要掌握一些相应的软件工具以便 对原始数据进行分析处理，最后根据分析结果作出正确决策。 所谓SIS，即厂级监控信息网络，是面向全厂生产过程的信息网络。它提供对全厂生产过程的实时监视、管理和优化。其主要功能大致 包括：负荷调度、厂级性能计算和分析、主机和主要辅机故障诊断、设备寿命计算和分析、设备状态监测和计算分析等。能够与该网络通 讯的系统有各机组的DCS、各辅助控制系统，包括：输煤控制系统、除灰渣控制系统、化水系统控制系统，以及电网控制系统、全厂MIS 等。 二、SIS与DCS的接口 SIS通过与DCS系统的接口，获得其中的实时过程数据值，作为进一步分析处理的基础。接口软件不仅要能够建立通信，传输数据，更 要能够维护DCS系统的安全性，保证正常生产活动不受干扰。ABB贝利能够提供安全可靠且灵活多样的接口方式，其中最常用的有如下两 种： １）@aGlance/AGAS 这是一种基于以大网的接口方式。只需配置一台数据采集用计算机，安装@aGlance软件，连接在人机接口站所在的以大网上即可。 @aGlance软件是客户／服务器结构的软件，由于Symphony系统新一代人系统接口如Conductor NT、 Conductor VMS、OSI43等，均安 装有@aGlance Server，所以通过计算机网络，与人机接口站相连的任何一台计算机，只要安装了@aGlance客户端软件；就可以访问过程 数据了。@aGlance标准客户接口提供了Spreadsheet AddIn和DDE数据通道。 AGAS是以@aGlance为基础开发的应用程序，完成数据采集和向数据库发送的功能。它也安装在数据采集计算机中。@aGlance／ AGAS方案的优越性： 2) semAPI－ICI 这是一种基于环路通信的接口方式，需要配置贝利的模件ICI（Infi环与计算机接口单元），及安装接口软件semAPI用的一台计算机。 semAPI是贝利DCS系统对外提供的最快，最安全可靠的通信方式，也是第三方软件与贝利系统连接的首选方案。semAPI提供两种符合工 业标准的连线方式，一是串口，另一是 SCSI方式。前者为19.2K的通信速度，后者更是有4M带宽。semAPI软件提供与贝利通信环路交换 数据使用的函数库及与硬件ICI打交道的设备驱动程序。利用Ｃ语言调用它所提供的函数库，编制应用程序，应用程序与驱动程序通讯。该 应用程序同时完成采集DCS数据和向用户数据库的传送。 三、ＳＩＳ 与厂区内其他实时系统的接口 根据需要定制与厂区内其他系统的接口；如水、煤．灰、网控等。由于水．煤、灰等系统常使用PLC来实现，因此往往是以串口方式 进行通信。网控则根据相应系统所提供的串口协议或特定的通信规约，开发接口程序完成数据采集。 四、SIS软件功能 SIS系统获取得实时过程信息之后，我们来考虑SIS层要完成的软件功能： 1）负荷调度 2）厂级性能计算和分析 3）主机和主要辅机故障诊断 4）设备寿命计算和分析 5）设备状态监测和计算分析 五、ＳIＳ中的应用软件包 应用软件包在现场原始数据的基础上，对数据进行处理，实施存储，归档，计算实际值与预期值的离差，分析偏差原因等功能，从而 辅助电厂决策。 目前，能提供很多种应用于SIS层的功能丰富的软件包，下面大致介绍了两个，一个是用于实时数据分析管理的OptiMAX，另一个是用 于回路优化的Loop Optimizer。 1） OptiMax软件包 使用OptiMax软件包，不仅可实现上过全部实时数据管理部分的功能，还能为电厂用户提供更多其他的管理功能。 我们设计OPTIMAX的初衷是使电厂操作人员和管理人员够适时作出正确决策，保持电厂高效率、低成本的运行模式。 OptiMax软件包建造在PI实时数据库平台上，功能涵盖电厂实时信息管理所需要的方方面，每项功能由相对独立又相互配合的应用软件 包实现 。 2）回路优化软件—— Loop Optimizer 这是一个提供回路优化的软件包。该产品的重要特色是可以在线对回路作闭环调节，从而可以保证生产长期高效率地运行。它包括三 部分，一是回路审核，对回路数据进行分析，生成报告，可以提前发现回路潜在的问题，发出预警信息；二是回路优化，即根据实时生产

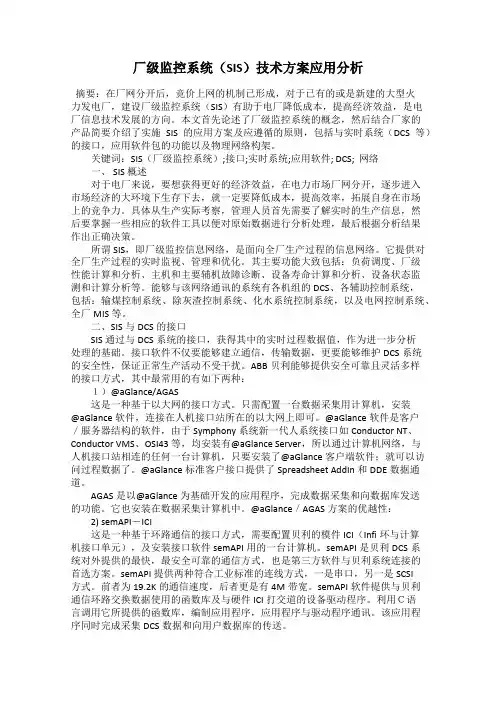

厂级监控系统（SIS）技术方案应用分析
发表时间：2016-10-18T15:10:16.517Z 来源：《科技中国》2016年7期 作者： 贺文健
[导读] 所谓SIS，即厂级监控信息网络，是面向全厂生产过程的信息网络。它提供对全厂生产过程的实时监视、管理和优化。
(大唐彬长发电有限责任公司 ห้องสมุดไป่ตู้西 长武 713600) 摘要：在厂网分开后，竞价上网的机制已形成，对于已有的或是新建的大型火力发电厂，建设厂级监控系统（SIS）有助于电厂降低成
数据和特定的忧化算法，计算出最优的性能参数；三是回路专业培训部分，实际上就是一套仿真系统。 六、电厂ＳIＳ系统的网络结构 SIS位于实时过程系统与上级管理系统网络之间，在这一层上所要完成的接口与应用软件的功能，都构建在一定的网络之上。 １）网络建设原则 ● 先进性 采用技术先进的产品；建设开放的，高性能，易管理的计算机网络系统。 ● 实用性 根据电力行业的需求，建立具有现代化管理，通信手段的信息系统，满足系统共享资源，提高业务能亢和工作效率的要求。 ● 可靠性 无故障运行时间是衡量系统可靠性高低的一个很重要尺度，带故障运行，故障的自动修复以及数据的自动备份和出错恢复都是系统可
