低位热力除氧器说明书
除氧器使用说明书
目录一、用途------------------------------------------------------第1页二、原理------------------------------------------------------第1页三、特点------------------------------------------------------第1页四、技术规格------------------------------------------------------第1页五、设备与附件---------------------------------------------------第2页六、操作------------------------------------------------------第3页七、故障排除------------------------------------------------------第5页一、用途天然水中溶有多种气体，在锅炉水给水中，氧对锅炉腐蚀的危害最大。
为此国家标准GB1576-85《低压锅炉水质标准》中规定2T/h以上锅炉必须除氧。
真空除氧器的出水含氧量能满足标准的要求，真空除氧器还可用于石油钻井回注水的除氧及水处理脱硫工艺中氢离子交换器后除二氧化碳等多种场合。
二、原理真空除氧的原理是基于亨利定律，即在封闭容器中，气体在水中的溶解度与该气体在水面上的分压力成正比。
水在沸腾时，水面上蒸汽的分压力增加，溶解于水中的气体分压力随之减少，当水面上充满了水蒸汽时，水不再具有溶解气体的能力，水中所溶解的气体就析出。
从水的饱和温度特性可知，在真空状态下低温水也能沸腾，真空除氧就是利用这一特性达到除去气体（包括氧气）的目的。
三、特点1、运转工况稳定，真空度高，使用场合广。
2、不消耗蒸汽，锅炉出力可全部利用。
3、低温的除氧水可通过换热器回收低品位的废热后再作为锅炉给水，从而收到节能效果。
除氧器安装、运行、维护说明书
旋膜除氧器安装、运行、维护说明书一、 概述除氧器是电站锅炉、工业锅炉系统中必备的设备，其主要功能是降低锅炉供水中的含氧量，使之达到标准要求，以保证锅炉、汽轮机组及整个系统的金属部件在高温下不发生过度的氧化腐蚀。
而热力除氧器是目前最常用的锅炉除氧设备。
旋膜除氧器是热力除氧器的一种，它是在原膜式除氧器的基础上研究、创新、制造而成的，该除氧器现有四个系列、多种规格、型号，处理量从10t/h 到1100t/h 不等。
各国对热力除氧器研究和追求的指标主要是淋水密度（亦称重度流速）、提升温度及溶氧的浓度差。
旋膜除氧器的效率远远高于其它型式除氧器。
各类除氧器的效率整理如表1-1所示：表1-1 各类除氧器的效率比注：*为实测值; **为实用值。
其余为由文献、图纸整理。
二、主要技术参数XMC — G （或D ）型旋膜除氧器的主要技术参数见各竣工图。
三、 旋膜除氧器的工作原理与结构3．1 旋膜除氧器的原理旋膜除氧器的传热、传质方式与已有的液柱式、雾化式和泡沸式不同，它是将射流、旋转膜和悬挂式泡沸三种传热、传质方式缩化为一体，具有极高的效率。
射流、旋膜和悬挂式泡沸三种传热、传质方式源于石化系统的喷射、降膜和泡沸传热传质方式。
不同的是：将喷射冷凝扩散管取消，仅利用喷嘴的射流改为飞行冷凝，它不仅具有很大的吸热功能，而且具有很大的解析能力；将自然降膜改为强力降膜，增加液膜的更新度，并形成液膜沿管壁强力旋转而卷吸大量蒸汽，增强了传热、传质功能；将相向泡沸改为悬挂式泡沸。
提高了层中蒸汽流速高时泛点（飞溅），并始终保持汽（气）体通道；总之，将独立的三种传热传质方式缩化为一体，在一个单元的部件内完成。
正是由于它具有极高的效率和上述特殊功能，因此突破了已往除氧器的技术性能。
3．2 旋膜除氧器的构造XMC G（或D）型旋膜除氧器由除氧塔和水箱两大部分组成。
3．2．1除氧塔给水的除氧及加热主要在除氧塔内完成。
为此在除氧塔内设有二级除氧装置。
低位热力除氧器使用说明书新
低位热力除氧器安装使用说明书北京凝汽动力技术有限公司目录目录 0一、概述 (2)二、低位热力除氧器供货范围 (2)三、结构及工作原理 (3)四、安装及调试 (3)4.1设备安装尺寸 (3)4.2设备基础 (4)4.3设备及电气部分安装方法 (5)4.4调试 (6)五、使用及日常维护 (6)5.1操作说明 (6)5.2日常维护 (7)六、常见故障及处理措施 (8)附：电控设备原理图一、概述DRC型低位热力除氧器（旋膜式），克服了高位热力除氧器的缺点，也比其它类型的除氧效果更理想，已广泛适用于医药、食品、热力、冶金、橡胶、汽车等工业部门和饭店、医院、商场、写字楼等单位的锅炉给水的除氧。
本公司设计开发的DRC低位热力除氧器具有以下特点：1.为闭式结构。
2.设备可安装在地平面上。
3.除氧效果好。
除氧器型号意义：DRC - XX Ⅱ型号流量除氧器二、低位热力除氧器供货范围三、结构及工作原理产品工作原理流程如图1。
图1产品结构如图2所示。
图2设备由主体（贮水箱、脱氧塔、支座）、自控系统、电控箱及电动阀门等组成。
贮水箱、脱氧塔和支座由碳钢制造，贮水箱和脱氧塔相通，二者构成密闭的工作室，支座用来固定及支撑设备。
回收凝结水或软化水由进水口进入脱氧塔，经过旋膜裙脱氧后进入贮水箱，高温蒸汽通过蒸汽进口及再沸蒸汽进口进入除氧器，对除氧器中的水加热及除氧。
根据液位和温度信号，自动或手动控制除氧器给水泵的起、停，以及蒸汽进口阀门、排气口阀门的开启与关闭。
四、安装及调试4.1 设备安装尺寸4.1.1 设备安装尺寸见图3。
图34.2 设备基础 4.2.1 设备基础见图4。
图44.3 设备和电气安装方法4.3.1 设备安装方法1.产品安装应做基础，基础见图4；2.各管路与设备的连接及管径按图5进行；图53.未接管路的管口用盲板封死。
4.温度计的连接长度300的温度计插入贮水箱上部的接口内长度450的温度计插入贮水箱下部的接口内5.蒸汽管路加减压阀（可调）；4.3.2 电气控制部分安装方法1.电控箱的安装要求环境温度：≤40℃；相对湿度：≤85﹪；供电电源：交流380伏三相四线/五线制；固定在离地1.2m的墙壁上或铁架上；无腐蚀性气体及强磁场的室内安装。

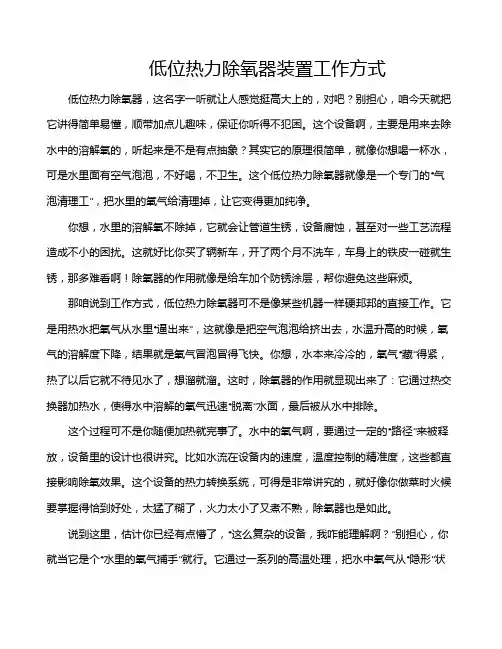

低位热力除氧器装置工作方式
低位热力除氧器装置工作方式低位热力除氧器，这名字一听就让人感觉挺高大上的，对吧？别担心，咱今天就把它讲得简单易懂，顺带加点儿趣味，保证你听得不犯困。
这个设备啊，主要是用来去除水中的溶解氧的，听起来是不是有点抽象？其实它的原理很简单，就像你想喝一杯水，可是水里面有空气泡泡，不好喝，不卫生。
这个低位热力除氧器就像是一个专门的“气泡清理工”，把水里的氧气给清理掉，让它变得更加纯净。
你想，水里的溶解氧不除掉，它就会让管道生锈，设备腐蚀，甚至对一些工艺流程造成不小的困扰。
这就好比你买了辆新车，开了两个月不洗车，车身上的铁皮一碰就生锈，那多难看啊！除氧器的作用就像是给车加个防锈涂层，帮你避免这些麻烦。
那咱说到工作方式，低位热力除氧器可不是像某些机器一样硬邦邦的直接工作。
它是用热水把氧气从水里“逼出来”，这就像是把空气泡泡给挤出去，水温升高的时候，氧气的溶解度下降，结果就是氧气冒泡冒得飞快。
你想，水本来冷冷的，氧气“藏”得紧，热了以后它就不待见水了，想溜就溜。
这时，除氧器的作用就显现出来了：它通过热交换器加热水，使得水中溶解的氧气迅速“脱离”水面，最后被从水中排除。
这个过程可不是你随便加热就完事了。
水中的氧气啊，要通过一定的“路径”来被释放，设备里的设计也很讲究。
比如水流在设备内的速度，温度控制的精准度，这些都直接影响除氧效果。
这个设备的热力转换系统，可得是非常讲究的，就好像你做菜时火候要掌握得恰到好处，太猛了糊了，火力太小了又煮不熟，除氧器也是如此。
说到这里，估计你已经有点懵了，“这么复杂的设备，我咋能理解啊？”别担心，你就当它是个“水里的氧气捕手”就行。
它通过一系列的高温处理，把水中氧气从“隐形”状态变成“看得见的”气泡，然后迅速排出去。
你看，除氧器就是这样把氧气给赶走的，让水变得更加稳定、纯净，使用起来就更安全。
当然了，低位热力除氧器可不只是这么简单，它的应用场景还很广泛，尤其是在一些需要高质量水源的工业环境里，真的是少不了它。
热力除氧说明
3.大气式热力旋膜除氧器3.1、概述大气式低位热力旋膜除氧器是传统的高位热力除氧器的换代高科技产品，高位热力除氧器几十年来主要在国内外电厂广泛应用，但它有7-14米的安装高度和变负荷和低负荷运行效果差，土建投资大，吊装难度大，施工周期长等问题，本公司生产销售的低位热力除氧器克服了上述的缺点和汽蚀问题，延长了水泵使用寿命，低位安装，可用于定压，滑压，负压等方式运行，具有允许入口水溶氧量高，入口水温低，补给水量大等特点适用与各类电站锅炉，热电厂补给水等除氧及热负荷稳定的(水温102-105o C)工厂、企、事业單位工业锅炉给水除氧使用。
3.2、除氧器优点1：除氧效率高，给水含氧量合格率100%。
大气式除氧器给水含氧量小于15цɡ/L，压力式除氧器给水含氧量小于7цɡ/L。
用于高中压锅炉。
2：运行稳定，无震动。
可适用于负压启动、滑压运行，减免了启动和运行中的人工繁杂调节操作。
3：适应性能好，对水质、水温要求不苛刻等优点外，且可短期超出力50%左右运行。
4：排汽量小，耗能少。
3.3、除氧器实物样机结构：旋膜式除氧器的结构是由除氧塔（头）和水箱组成。
除氧塔的结构由外壳、旋膜器组、水篦子、液汽网、蒸汽分配盘、汽水分离器六大部分组成。
水箱由主体及附件组成。
3.4、旋膜式除氧基本原理旋膜式除氧器工作原理（射流、吸卷、紊流、传热、传质、水膜裙、淋雨状、饱和）凝结水及补充水首先进入除氧头内旋膜器组水室，在一定的水位差压下从膜管的小孔斜旋喷向内孔，形成射流，由于内孔充满了上升的加热蒸汽，水在射流运动中便将大量的加热蒸汽吸卷进来；在极短时间很小的行程上产生剧烈的混合加热作用，水温大幅度提高，而旋转的水沿着膜管内孔壁继续下旋，形成一层翻滚的水膜裙，此时紊流状态的水传热传质效果最理想，水温达到饱和温度。
氧气即被分离出来，因氧气在内孔内无法随意扩散，只能随上升的蒸汽从排汽管排向大气。
经起膜段粗除氧的给水及由疏水管引进的疏水在这里混合进行二次分配，呈均匀淋雨状落到装到其下的液汽网上，再进行深度除氧后才流入水箱。
低位热力除氧器使用说明书新
低位热力除氧器安装使用说明书北京凝汽动力技术有限公司目录目录 0一、概述 (2)二、低位热力除氧器供货范围 (2)三、结构及工作原理 (3)四、安装及调试 (3)4.1设备安装尺寸 (3)4.2设备基础 (4)4.3设备及电气部分安装方法 (5)4.4调试 (6)五、使用及日常维护 (6)5.1操作说明 (6)5.2日常维护 (7)六、常见故障及处理措施 (8)附：电控设备原理图一、概述DRC型低位热力除氧器（旋膜式），克服了高位热力除氧器的缺点，也比其它类型的除氧效果更理想，已广泛适用于医药、食品、热力、冶金、橡胶、汽车等工业部门和饭店、医院、商场、写字楼等单位的锅炉给水的除氧。
本公司设计开发的DRC低位热力除氧器具有以下特点：1.为闭式结构。
2.设备可安装在地平面上。
3.除氧效果好。
除氧器型号意义：DRC - XX Ⅱ型号流量除氧器二、低位热力除氧器供货范围三、结构及工作原理产品工作原理流程如图1。
图1产品结构如图2所示。
图2设备由主体（贮水箱、脱氧塔、支座）、自控系统、电控箱及电动阀门等组成。
贮水箱、脱氧塔和支座由碳钢制造，贮水箱和脱氧塔相通，二者构成密闭的工作室，支座用来固定及支撑设备。
回收凝结水或软化水由进水口进入脱氧塔，经过旋膜裙脱氧后进入贮水箱，高温蒸汽通过蒸汽进口及再沸蒸汽进口进入除氧器，对除氧器中的水加热及除氧。
根据液位和温度信号，自动或手动控制除氧器给水泵的起、停，以及蒸汽进口阀门、排气口阀门的开启与关闭。
四、安装及调试4.1 设备安装尺寸4.1.1 设备安装尺寸见图3。
图34.2 设备基础 4.2.1 设备基础见图4。
图44.3 设备和电气安装方法4.3.1 设备安装方法1.产品安装应做基础，基础见图4；2.各管路与设备的连接及管径按图5进行；图53.未接管路的管口用盲板封死。
4.温度计的连接长度300的温度计插入贮水箱上部的接口内长度450的温度计插入贮水箱下部的接口内5.蒸汽管路加减压阀（可调）；4.3.2 电气控制部分安装方法1.电控箱的安装要求环境温度：≤40℃；相对湿度：≤85﹪；供电电源：交流380伏三相四线/五线制；固定在离地1.2m的墙壁上或铁架上；无腐蚀性气体及强磁场的室内安装。
除氧器操作说明
开机时参数设置说明
• 本页所设置参数是每次除氧器开机时设置各项参数的过程 • 电动调节阀控制部分选择“自动”；除氧器的“液位设定” 设置为1200mm，“压力设定”设置为15Kpa； • 除氧器运行且稳定后观察温度是否达到90℃左右，如参数 满足此条件后让其稳定10分钟后可将“压力设定值”由 15Kpa最终改为20Kpa左右
自控系统操作画面使用
• 系统控制为电动调节阀控制部分，自动控制时：在“液位 设定值”设定液位的恒定值；在“压力设定”设置温度恒 定值。手动控制时：可在“开度给定”设定阀门开度，阀 门开是以百分比形式设定的，只需输入0-100的数值即可。
除氧器停车操作说明
• 2 除氧水系统的停车 • 2.1接停车通知。。 • 2.2关闭除氧器蒸汽和进水阀组的调节阀，然后关闭调节 阀前后的阀门。 • 2.3如系统短时停运，应关闭除氧器顶部的放空阀门。 • 2.4如果检修除氧器，应关闭关严所有汽、水阀门，开除 氧器底部的排污阀把水放掉。全开除氧器顶部放空阀。
除氧器开车操作说明
• 1启动前的准备和检查 • 1.1首先对除氧器进行检查，各仪表完好，液位计上下口阀门全开， 放水口关闭。 • 1.2 除氧器和系统连接的管路阀门全部处于关闭状态。 • 1.3 检查完毕后，开启除氧器上软化水进水阀组的旁路阀门，稍开除 氧器顶部的放空阀门。稍开蒸汽调节阀组旁通阀门，通过除氧器底部 的再沸腾器对除氧水箱内的水进行加热，控制水温在104℃左右。 • 1.4当除氧器内的水位上升至2/3时，开启除氧器上软化水进水阀组的 自动调节阀，关闭进水旁路阀门，进水达到自动调节。 • 1.5关闭再沸腾器的旁通进汽阀门，除氧器上的蒸汽阀组的调节阀调 至自动调节状态。 • 1.6 当温度及水位正常后，准备开启锅炉给水泵。首先开启除氧器至 锅炉给水泵管线之间的阀门，然后开启前置泵进行排气、暖泵；暖泵 3分钟左右，先后开启锅炉给水泵向锅炉提供用水。
低位除氧器 安装说明书
热力式低位多功能除氧器安装及使用说明多元水环保技术产业（中国）有限公司一、概述我公司生产的热力式低位多功能除氧器解决了工业锅炉房热力除氧器在低负荷运行时发生除氧失效及除氧器只能高位布置的问题，使除氧器在需要的低负荷范围内有良好的除氧效果，可以根据负荷的大小进行切换，以保证通过除氧器的所有软水、疏水、低温凝结水等都能被加热至饱和状态，从而使水中的溶氧全部被分离和排除，以达到最好的除氧效果。
同时，为了实现除氧器的低位布置，我公司特别配置了具有极低汽蚀余量性能的防汽蚀水泵，作为锅炉给水泵的前置泵，从而使除氧器在低位布置情况下，防止给水泵汽蚀而导致给水中断或给水泵出力大大下降现象的发生，保证锅炉上水的安全可靠。
热力式低位多功能除氧器还采用了水封安全装置，在除氧器和水箱溢流口各装设一套。
当除氧器或水箱内的工作压力超过0.039MPa~0.044MPa 时，安全水封动作，比常用的弹簧式等安全阀更加可靠。
二、适用范围热力式低位多功能除氧器适合于工业及民用蒸汽锅炉房使用，特别是对于冬、夏季负荷变化较大的工业及民用蒸汽锅炉房最为适用。
是保护锅炉防止氧腐蚀、提高锅炉使用寿命的最佳“保护神”。
三、设计和安装使用说明除氧器、水箱及附件的安装、运行和检修，应按除氧器系统图及<<除氧器安全技术监察规程>>进行。
1．热力式低位多功能除氧器，必须配置极低汽蚀余量的前置泵，以防止水泵汽蚀，一般由我公司随热力式低位多功能除氧器配套供货。
2．除氧器两支座直接支承在混凝土基础的支墩上，支墩高度为800-1000毫米，混凝土基础及支墩受力应考虑除氧器本体重量、满水的水重、平台及扶梯重量、保温重量及安装管道等的重量。
3．顶部放气管道设计坡度应向上，以便于放气，不得有任何水兜形的布置。
4．为了方便除氧器上部放气阀及汽水切换阀的操作，宜设置阀门操作平台。
5．除氧器的上方宜设置吊钩或起吊架，以便于除氧头的起吊维修。
6．除氧器热力自动控制所用信号电缆，必须采用屏蔽电缆，以防电磁干扰造成调节失灵。
热力除氧器说明书
. . . .大气热力喷雾式除氧器通用使用说明书说明：通用说明书仅供参考，具体安装使用请与我公司联系！！！国信工业设备一、用途热力喷雾式除氧器是作为驱除锅炉用水中所含的氧气的设备，以保护锅炉免受氧的腐蚀。
二、设备规三、工作原理给水和补给水的除氧是电站锅炉或工业锅炉防止腐蚀的主要方法。
在压力容器中，溶解于水中的气体量和水面上气体的分压力成正比，采用热力除氧的方法，亦即用蒸汽来加热给水，提高水的温度，水面上蒸汽的分压力就逐渐增加，而溶解气体的分压力逐渐降低，溶解于水的气体就不断逸出，当维持容器于一定的压力下，蒸汽加热给水达到沸腾温度，水面上全部是水蒸汽，溶解气体的分压力为零，亦即溶解于水的气体可被去掉。
除氧的效果一方面决定于是否把给水加热到沸腾温度了，另一方面决定于溶解气体的排除速度，这个速度与水和蒸汽接触表面积的大小有很大的关系。
采用喷雾和填圈的方式，水通过喷咀被强烈地播撒成雾滴下落，与上升的蒸汽流相遇，雾化的结果大大增加了水和热蒸汽的接触面积，强化了汽水热交换的效果。
雾状的水滴继续经无规则堆放的填圈层时，受到蒸汽的进一步加热，水迅速被加热，使溶解于其中的气体的排除速度也就更快，因此水在除氧器中停留的时间很短，而除氧效果很彻底。
这样，与旧的淋水盘式热力除氧器相比，喷雾填圈型式的除氧器有下列优点：1、由于传热效果的迅速而充分，在相同的体积时，喷雾填圈式就有较大的出力，或者在具有相同的出力时，喷雾填圈式有较小的体积和重量，从而降低了钢材的消耗量。
2、除氧器的出力可以在很大围变动，除氧效果仍然保持稳定，当负荷从30％变化至120％，出水含氧量始终小于0.1毫克/升，符合GB1576-2001《工业锅炉水质》标准规定。
3、由于强烈的汽水热交换，进水温度就不受限制，可高可低，甚至在较低的水温，例如室温情况下，出水的含氧量仍然符合要求。
4、从启动到正常运行的时间很短。
四、使用方法1、启动前先检查除氧器的附件，水位调节阀，水位警报器，蒸汽压力调节阀，水封装置(预先灌满水)及各种监督仪表是否已处于正常状态，不符合运行要求的应加以调整。
除氧器操作说明
JDRL型低位热力除氧器操作功能说明一、功能介绍除氧器电器控制柜具有温度自动控制、流量自动控制、自动二次加热、电源指示、声光报警、温度显示、水泵联锁、485通信输出等功能。
1.温度自动控制本系统可根据除氧器主体上安装的高灵敏温度传感器将温度信号直接送入蒸汽电动球阀，对软水进行一次除氧。
2.液位显示除氧器本身安装高灵敏液位传感器，通过控制柜液位智能仪表显示除氧器内液位，并可通过设置仪表报警参数达到高、低液位声光报警，超高水位溢流、超低水位停泵等功能。
3.流量自动控制本系统可根据除氧器主体上安装的高灵敏液位传感器将液位信号直接送入液位智能仪表，当液位低于设定值时液位智能仪表控制软水电动球阀打开，同时软水泵联锁信号闭合，软水泵启动，在保证温度的同时达到最大除氧能力；当液位高于设定值时液位智能仪表控制软水电动球阀关闭，同时软水泵连锁信号断开，软水泵停止。
4.温度显示除氧器本身安装高灵敏温度传感器，通过控制柜温度智能仪表显示除氧器内温度，并可通过设置仪表报警参数达到高、低温度声光报警功能并可通过设置加热温度报警参数完成除氧二次加热功能。
二、操作说明1.设备由于运输、安装时的震动，设备运行前应先检查各处接线端子压接是否牢固，接线是否正确，电压等级是否符合要求。
2.设备初次运行，应先用手动控制将除氧器内液位加到所要求液位(注：设备运行时，软水泵应处于运行状态)，再将蒸汽调节阀适当开大，使除氧器内温度逐渐升高，待各项指标均达到要求时，再将各控制仪表转换到自动位置。
3.设备如出现报警时，应先将设备转换到手动状态，由人工进行监控，找出报警原因，并及时处理。
4.设备各仪表参数(除常用参数)在调试阶段技术人员均以设定。
如无特殊情况用户无须另外设定。
三、调试方法1.温度设定。
调出温度控制仪表SV功能，按左键进入修改状态，按上、下键修改参数，按MOD键确认。
2.液位设定。
调出液位控制仪表SV功能，按左键进入修改状态，按上、下键修改参数，按MOD键确认。
除氧器使用说明书
除氧器使用说明书
除氧器使用说明书如下：
一、除氧器的用途及原理：
本产品适用于各种锅炉的燃烧，对降低排烟温度和减少排烟中的氮氧化物、二氧化硫、一氧化碳等有害物质有显著的效果；同时能有效地防止因缺氧造成的酸腐蚀。
二、本产品的特点：
1、采用的热交换技术和独特的内部结构，在高传热系数的前提下使设备体积小重量轻，便于携带和使用。
2、采用优质高效换热元件，使用寿命长。
3、设有安全保护装置和故障报警功能（如缺水自动停机），并配有漏电保护开关和安全接地线。
4、具有定时启动和定时关机功能。
5、具有手动复位功能和断电后自动复位功能。
6、可根据用户的实际需要设计制造特殊规格的产品。
7、可配备多种不同型号的仪表以供选用。
三、使用方法：
1、将除氧器安放在距锅底约30厘米处或直接放在炉膛内；
2、打开电源开关，指示灯亮时按一下"启动"按钮即可工作；
3、根据用户要求可配用其它型号仪表。
除氧器说明书
说明书编制校对审核使用说明书一．除氧器技术规范1．工作压力 0.82MPa2. 工作温度 372.2℃3. 额定出力 550t／h4. 滑压运行范围 0.24MPa一0.82MPa5. 运行方式定-滑-定压运行6. 喷嘴压力降 0.014 MPa7. 喷嘴最佳出力 13×40＝520t/h8. 喷嘴最大出力 13.6×40＝544t/h9. 安全阀型式全启式弹簧安全阀10 出水含氧量＜7微克／升二. 除氧器的水位高度和容积1、正常水位：除氧器中心线上550mm高度正常水位时除氧器水容积 V正常=100m32、高水位：除氧器中心线上750mm高度高水位时除氧器水容积 V高=112m33、危险高水位：除氧器中心线上1050 mm高度危险高水位时除氧器水容积 V高危=126m3 4、低水位：除氧器中心线上350mm高度低水位时除氧器水容积 V低=92m35、低低水位：除氧器中心线下700mm高度低低水位时除氧器水容积 V低危=36m36、除氧器储水总容积 V总＝146 m3三除氧器各水位对除氧器运行影响：1、正常水位时除氧器处于最佳的运行状况下，在水上，恒速喷嘴有足够的除氧空间，在水下，深度除氧有最佳传热状态和过程，此时除氧器处于最安全运行情况之下除氧器上部蒸汽空间的壁温等于除氧运行压力下的饱和温度。
2、高水位：是水位向危险高水位前的一个报警值，此时除氧器水位高光字牌应报警并发出信号，溢流阀应自动打开。
当水位降低到正常水位值时溢流阀应自行关闭。
3、高高水位：此时除氧器运行情况恶化，水上方弹簧喷嘴的除氧空间减小，喷嘴的除氧效果差，水位如再超过高高水位向上升时，将会影响汽机的安全运行，此时除氧器高高水位光字牌发出危险警报并连动关闭抽汽逆止门。
4、低水位：是水位向低低水位过渡前的一个报警值，此时除氧水位低光字牌应报警并发出信号，操作人员应加大进水量并汇报值班长，检查锅炉排污和紧急放水等情况。
低位大气式热力除氧器的设计
低位大气式热力除氧器的设计低位大气式热力除氧器的设计叶小芳(无锡职业技术学院,江苏无锡214073)[摘要]工业锅炉为防止氧腐蚀,常采用大气式热力除氧器,由于大气式热力除氧器必须高位布置,限制了它在工业锅炉上的使用.研究设计采用低位大气式热力除氧器,可弥补大气式热力除氧器必须高位布置的限制,扩大其使用范围,且安装,调试,检修更加方便.[关键词]工业锅炉;大气式热力除氧器;高位布置;低位布置[中图分类号]TK264.9[文献标识码]A[文章编号]1oo2—3364(2003)12—0033—03在工业锅炉和热网补给水中,溶解有多种气体,有的气体对设备和管道有腐蚀作用,尤其是氧气,且水温愈高,氧气的腐蚀作用愈强.有些工业锅炉,由于没有除氧设备,往往运行(3～5)年甚至(1～2)年后,锅筒内壁的腐蚀深度就达(2～3)mm,既严重影响了锅炉的安全运行,又迫使锅炉提前退役,造成很大的浪费.为了改变这种状况,原机械部在有关标准中已规定,6t/h以上的工业锅炉给水都必须进行除氧,并制定了相应的除氧水质标准.1大气式热力除氧器大气式热力除氧器是利用蒸汽加热水,使之达到运行压力(O.12MPa)下的饱和温度而除氧的.由于除氧器内的水处于饱和状态,一旦除氧器的压力稍有降低,水就会汽化.而当水通过管道进入锅炉给水泵时,受到管道和锅炉给水泵进口的阻力,压力有所降低,水会发生汽化,水中出现很多气泡,对水泵形成冲击,发生气蚀.为此,通常将除氧器布置在7m左右的高度,使给水泵的进口处增加一个静水头,保证水泵人口处的压力不低于运行温度下的饱和压力.由于除氧器高位布置,以出力为10t/h除氧器为例,每台除氧器充水重量为8t,这样必然增加了土建的费用,同时给运行管理也带来不便,特别是10t/h及以下的锅炉,锅炉房都采用单层布置,除氧器布置在楼顶更为困难.因此,对这种锅炉房采用低位布置的除氧器十分必要.2低位大气式热力除氧器的设计锅炉给水泵气蚀的原因是进水压力等于或低于该温度下的饱和压力,而在饱和状态下,水的温度和压力是一一对应关系,防止汽化的方法是使饱和水变成未饱和水.在高位布置的情况下,由于静压力的作用,使给水泵进口处的压力高于该温度下的饱和压力,水变为未饱和水,不会发生汽化.如果低位布置时,就不存在这个静压头,要使水成为未饱和水就只能降低除氧水的温度.对大气式热力除氧器(一般用于小容量锅炉),如果锅炉给水泵要求除氧器至少布置在7m高度,即进口压力高于饱和压力0.07MPa,那么,除氧器出水温度必须降到81.35℃.本设计就是在这种理论基础上,使锅炉给水在0.12MPa下被加热至104℃沸腾温度下除氧,再将已除氧的水经过除氧水箱下部的一组冷却盘管使其温度由104℃降至8O℃℃2.1工作原理在容器中,溶解于水中的气体量与水上气体的分压力成正比,采用热力除氧的方法,即用蒸汽来加热给水,提高水的温度,使水上蒸汽的分压力逐步增加,而溶解气体的分压力则渐渐降低,溶解在水中的气体就会不断地逸出.当水被加热至相应压力下的沸腾温度时,水上全部是水蒸汽,此时汽水界面上的水蒸汽压力和外界压力相等,其它气体的分压为零,各种气体均不能溶于水中.所以,水温升至沸点会促使水中原有的各种溶解气体都解析出来,这就是热力除氧法的原理. 低位大气式热力除氧器就是使给水在0.12MPa下处于104℃沸腾温度下除氧,再将已除氧的水经过除氧水箱下部的一组冷却盘管,将除氧水的温度由104℃降至80℃.这样,除氧器低位布置时就不会使给水泵发生气蚀.低位大气式热力除氧器在除氧水箱下部增设了一组冷却盘管,设计上必须保证能将除氧水的温度由104℃降至80℃,一种简单的冷却盘管的传热面积估算方法如下.(1)传热量Q:Q一DX而1000X4.186XfkJ/s(1)式中一除氧器出力,t/hf——除氧水所需的温度降,℃.(2)换热面积A:A一m(2)式中是——传热系数,约为(500～1200)kw/ (m?℃);△f——平均温差,为热流体平均温度与冷流体平均温度之差,℃.(3)换热管长度L:L—A/1TI(3)式中——换热管中径,In.lOt/h低位大气式热力除氧器经计算需14组的换热管,且换热管为螺纹管.2.2结构和工作过程低位大气式热力除氧器结构简图见图1,其结构与常规的大气式热力除氧器的结构大致相同.图1低位大气式热力除氧器结构冷水出冷水进工作过程为补给水经除氧水箱下部的U型换热管加热后引到除氧头上部,分两路经喷嘴喷成雾状,再经淋水盘和填料进入水箱,在此过程中,给水与从下部进入除氧器的加热蒸汽接触,很快被加热到沸点,水中溶解的氧气析出,从排气阀排出,达到除氧目的.在除氧水箱的下部,已除氧的水与U型螺纹换热管内冷却水进行热交换,使其温度由104℃降至80℃,加热蒸汽分两路,一路加热给水,另一路在水箱表面形成汽封,以免已析出的氧气返回低温水中,在除氧器上布置有压力表和温度计接口,溢流口用来控制除氧器内的压力,温度,液位,以保证除氧器的正常运行和除氧效率.2.3其它装置的设计(1)汽水分离装置.装于除氧头顶部,草帽型,主要作用是防止水滴带出.(2)蒸汽加热装置.将加热蒸汽从除氧器的水箱引入,使其有足够的蒸汽来加热除氧头内的水,同时水箱内上部蒸汽的流动,将水中不断析出的氧气迅速带走,有利于稳定除氧效果.(3)辅助装置:1)在水箱底部设置辅助加热装置,以缩短启动时间,以及在水温发生较大变动时,开启底部辅助加热装置进行辅助加热,以保证除氧效果.2)水箱上装有就地水位计,并提供电接点液位计口,除氧头上留有压力信号孔,以供热工进行蒸汽,水位的自动调节控制设计.3)容器配置安全阀,其弹簧工作压力等级(O.O3～O.06)MPa,设定安全阀开启压力为0.04 MPa,能确保容器安全运行在整个低位大气式热力除氧器中,给水除氧的技术关键在于已除氧的水经过除氧器水箱下部的冷却装置,必须使水温由104℃降到8O℃,在此过程中,提高传热强度很重要.在结构上,冷却盘管上方设置了一层挡板,使水全部通过换热管,避免死区;尽量采用传热系数大的换热管,而目前研制和开发出的各种翅片式和低螺纹换热管,为低位大气式热力除氧器设计和应用带来很大的便利,可以保证除氧器出口水温降低到8O℃.除氧器低位布置的技术关键是解决出水泵的气蚀问题.为防止由于某些原因导致出水温度>8O℃,给水泵可采用研制的CYG型专用锅炉给水泵,可使除氧器安装高度降为2m.GB1576—1996((低压锅炉水质》中规定,对蒸汽压力≤1.6MPa的蒸汽锅炉,给水溶解氧≤0.1mg/L,对(1.6～2.5)MPa的蒸汽锅炉,给水溶解氧4o.05mg/L.经运行表明,大气式热力除氧器的出水含氧量4o.015mg/L,完全满足低压锅炉水质所规定的要求.(上接第32页)需指出的是ao中有较大的一部分数值是由热胀所引起的,O’L中有较大的一部分数值是由热胀和附加弯矩引起的,即实际的一次应力要远小于9l-46MPa和99.52MPa.4结论采用实验室标定应变片方法对南昌电厂1O号机组主蒸汽管道进行应力实测,对支吊架优化调整前后管道应力实测结果分析表明,调整后整个管系应力水平有明显降低.测量为指导管系支吊架调整和确定管2.4特点低位大气式热力除氧器主要通过降低温度方法满足热力除氧器的低位布置要求.降低除氧水温度还可以采用:.(1)在给水泵前布置水一水换热器.水一水换热器的冷却水也用除氧器的补充水.但这种方法需添置一台换热器,增加了设备投资,因而使用较少.(2)注入低温水.在锅炉给水泵前注入温度较低的水,也是降低除氧水温度的一种方法,但这要看热力系统中是否有温度较低且不需要除氧的水,如疏水等.在注入低温水处需设置一个小型混合器.综上所述,低位大气式热力除氧器既不需要添置一台换热器,又不需要有温度较低且不需要除氧的水和设置一个小型混合器,只需在空旷的水箱里设置换热管,不管是设备还是系统都比较简单.3结语低位大气式热力除氧器的全部技术性能优于已有低位布置的除氧器,在使用,操作,检修等方面较为方便,是低位布置除氧器的发展方向,在民用和工业供热锅炉房,企业自备热电站,企业废热锅炉,除氧器改造中将会得到广泛的应用.道的重点检查部位提供了科学依据.[参考文献][13张超群,张明坤.清河发电厂3号机组主蒸汽管道应力分析[C].第二届大型火电机组运行技术学术会论文集, 1996.[2]李庆钊.主蒸汽管道高温应变测量及受力分析[J].华北电力技术,1997,(8).[3]王致祥,梁志钊,孙国模,文启鼎.管道应力分析与计算[M].水利电力出版社,1983.[43单辉祖.试验力学[M].人民出版社,1984.。
低位热力除氧器说明书
低位热力除氧器产品概述低位热力除氧器是多年来国外应用最广泛的除氧设备，却存在着严重不足，即高位除氧器7-14mm的安装高度，土建投资大，吊装难度大，施工期长等。
目前，由于凝结水回收器将高温凝结水和二次汽全部闭式回收，原高位除氧器（一般为104℃）封闭不了高温水闭式进锅炉的实际需要。
我公司独创的低位中压、低压除氧器解决了上述不足和水泵汽蚀这一世界难题，延长了水泵的使用寿命。
该除氧器零高程布置，安装于地上、地下皆可。
能减少土建造价80%以上，同时，该设备机电一体化，安装快捷，是燃煤、油、气锅炉的最佳配套设备(附图：运行中的产品）。
高位除氧水泵气蚀的原因多年的规认定，将水箱放在水泵上方，让水泵得到一个静水头，用来防止水泵发生汽蚀。
研究与实验表明，静水头是在静态下存在的，水泵汽蚀是在动态下发生的。
静态和动态不能同一时间存在于同一设备上，所以用静态下的静水头解决动态时的水泵汽蚀是不可能的（见图1）！高位水箱的水从静止加速至泵前的高速流动过程中（2950转/分），过流断面急速缩小，高温水在负压下瞬间汽化，产生大量汽泡，汽泡入泵受压破裂，水流质点四周的冲击频率达每分钟2万次以上，在极微小的面积上压力常达几十至几百个兆帕，极大的机械破坏力猛烈作用于叶轮，很快造成叶轮的损坏。
汽蚀产生刺耳的噪音和强烈的振动。
低位热力除氧器的创造性1.低位：特别适用气炉、油炉的系统配套。
采用独特的第二代汽蚀消除装置实现了低位布设，水泵无“汽蚀”现象发生，降低土建造价，机电一体化，安装快捷，便于维修保养。
2.中压：采用双电动球阀装置，自控排氧，与液位自控溢流装置配套，形成闭式中压除氧系统。
同时，中压又有利于凝水产生二次汽或新蒸汽对水面施压，保证水泵防汽蚀所必需的正压水头。
此时，除氧减小自耗蒸汽，相当于增大了锅炉出力6%-8%。
3.再沸腾装置：改进后的再沸腾装置在除氧器重新启动时，迅速加热，使残留的氧气从水中全部排出，运行安全可靠。
4.首创热力除氧器用于热水锅炉：因缺少蒸汽热源，以前的热水锅炉一般不除氧，氧腐蚀严重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低位热力除氧器
产品概述
低位热力除氧器是多年来国外应用最广泛的除氧设备，却存在着严重不足，即高位除氧器7-14mm的安装高度，土建投资大，吊装难度大，施工期长等。
目前，由于凝结水回收器将高温凝结水和二次汽全部闭式回收，原高位除氧器（一般为104℃）封闭不了高温水闭式进锅炉的实际需要。
我公司独创的低位中压、低压除氧器解决了上述不足和水泵汽蚀这一世界难题，延长了水泵的使用寿命。
该除氧器零高程布置，安装于地上、地下皆可。
能减少土建造价80%以上，同时，该设备机电一体化，安装快捷，是燃煤、油、气锅炉的最佳配套设备(附图：运行中的产品）。
高位除氧水泵气蚀的原因
多年的规认定，将水箱放在水泵上方，让水泵得到一个静水头，用来防止水泵发生汽蚀。
研究与实验表明，静水头是在静态下存在的，水泵汽蚀是在动态下发生的。
静态和动态不能同一时间存在于同一设备上，所以用静态下的静水头解决动态时的水泵汽蚀是不可能的（见图1）！高位水箱的水从静止加速至泵前的高速流动过程中（2950转/分），过
流断面急速缩小，高温水在负压下瞬间汽化，产生大量汽泡，汽泡入泵受压破裂，水流质点四周的冲击频率达每分钟2万次以上，在极微小的面积上压力常达几十至几百个兆帕，极大的机械破坏力猛烈作用于叶轮，很快造成叶轮的损坏。
汽蚀产生刺耳的噪音和强烈的振动。
低位热力除氧器的创造性
1.低位：特别适用气炉、油炉的系统配套。
采用独特的第二代汽蚀消除装置实现了低位布设，水泵无“汽蚀”现象发生，降低土建造价，机电一体化，安装快捷，便于维修保养。
2.中压：采用双电动球阀装置，自控排氧，与液位自控溢流装置配套，形成闭式中压除氧系统。
同时，中压又有利于凝水产生二次汽或新蒸汽对水面施压，保证水泵防汽蚀所必需的正压水头。
此时，除氧减小自耗蒸汽，相当于增大了锅炉出力6%-8%。
3.再沸腾装置：改进后的再沸腾装置在除氧器重新启动时，迅速加热，使残留的氧气从水中全部排出，运行安全可靠。
4.首创热力除氧器用于热水锅炉：因缺少蒸汽热源，以前的热水锅炉一般不除氧，氧腐蚀严重。
少数国外大型炉也是采用化学药物除氧，其成本高、有副作用；解吸除氧，水质偏酸性。
北凝独创真空热力除氧器用于热水锅炉除氧，用锅炉循环水直接给待除氧软水加热，除氧效果理想且稳定。
5.除氧率高：用于蒸汽锅炉的除氧器达到了溶氧≤0.01mg/L
的电站标准。
用于热水锅炉的真空除氧器达到了溶氧≤0.1mg/L的工业蒸汽炉的标准。
低位热力除氧器的类型
设备系列及规
低位热力除氧器DRC分：
DRCX：低位旋膜式热力除氧器
DRCP：低位喷雾式热力除氧器
DRCZ：用于热水锅炉的低位真空除氧器
说明：
1.当凝水温度<118℃,与补充的饮水热交换后，工作温度
≤105℃，该设备为无压容器。
2.当凝水温度≥118℃，该设备为无压力容器；大量凝水与少量饮水热交换后，工作温度>105℃，此时除氧不需自耗蒸汽。
3.若用户需不同的脱气塔与水箱组合，定货时可按需变动。
4.由各设计部门决定压力调节系统采用电磁阀还是电动调节阀。
（一）DRCX低位旋膜式热力除氧器（图2）
特点：
1.由于热交换充分，在进水压力不稳定的状态下除氧率接近100%，溶氧≤0.01mg/L。
2.三级除氧：
第一级在压力作用下的水进入脱气塔后，形成多层离心旋膜，再由数个“圆锥形水膜裙”与上升的蒸汽进行的热交换，氧气基本被除净。
第二级使用蓖栅和网波填料层除氧，当进水条件差(指水温低、含氧多、水量波幅大)时，除氧器仍正常工作。
第三级水箱可用沸腾自动除氧。
（二）DRCP低位喷雾式热力除氧器(图2)
说明：
1.选用时应保证给水压力稳定，以免低压状态“流鼻涕”。
2.进水要求无杂质，以免喷头堵塞。
（三）DRCZ低位真空热力除氧器
特点：
1.该设备用于热水锅炉除氧，软水除氧用锅炉循环水直接加热，亦可用蒸汽加热。
2.各部件组装成整体结构，多功能机电一体化，安装快捷，占地面积小，便于维护。
3.设备运行实现全自动控制，除氧效果稳定可靠。
（四）安装基础平面图
说明：
1.本产品配有2套高温电机泵，也可加配至3-5套电机泵，
电机泵平行安装，即电机泵轴线与除氧水箱轴线垂直。
2.当电机功率大于30KW时，工程设计需电机与基础加固生根。
低位热力除氧器的设计安装参数
（一）用于蒸汽锅炉的低位旋膜或喷雾式除氧器接管表（图2）
注：1.所有接管为公称直径，其公称压力1.6MPa.
2.用户如有特殊要求，本增减接管，两面接管对称，根据现场需要任意选用。
（二）用于热水锅炉的低位真空除氧器接管表（图3）
（三）低位除氧器尺寸表
（四）常用机电泵主要性能表
说明：若燃油或燃气锅炉已配套了锅炉给水泵，低位除氧器的多级泵改用单级泵，串联，除氧泵流量Q1>锅炉泵流量Q2，除氧泵扬程< 30m。
目的是，在除氧泵和锅炉泵同时收到锅炉发来的启动指令时，除氧泵启动速度快，瞬间将两泵之间的管高温水加压，以确保锅炉泵启动时不出现负压吸水现象，满足锅炉泵前正压给水不发生汽蚀的特定要求，可延长锅炉给水泵使用寿命3倍以上。
低位热力除氧器工控制流量原理图
为了确保锅炉给水系统长期稳定、可靠地运行、便于系统调试，建议：
1.除泵前用闸阀，其它管路系统最好用调节阀；
2.用变频调速控制锅炉给水泵和软化水泵。
技术与设备系统图
七、技术与设备系统图
注：凝结水回收器、集中疏水阀、自动加压器、共网器、管道排水器等北凝产品另见产品说明书。
低位热力除氧器供货围。
