开关电源原理图各元件功能详解
开关电源组成各部分详解
欢迎阅读开关电源组成各部分详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
??? 开关电源的电路组成方框图如下：?二、1、AC①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：?①为安规电容，②Q2导通。
如果Q2三、1、2、3R4EMI开关管截止4??? Q1?5、有驱动变压器的功率变换电路：??? T2为驱动变压器，T1为开关变压器，TR1为电流环。
?四、1、?T1、C1、R2、C22、反激式整流电路：?T1为开关变压器，其初极和次极的相位相反。
D1为整流二极管，R1、C1为削尖峰电路。
L1 3?Q2 使Q1导通，R1、C1五、1、反馈电路原理图：2???压后U1②脚基准电压后???12???? R2的分压超过TL431正常工作状态。
3、下图是中功率短路保护电路，其原理简述如下：???? 当输出短路，UC3842①脚电压上升,U1 ③脚电位高于②脚时，比较器翻转①脚输出高电位，给C1充电，当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位，UC3842①脚低于1V，UCC3842 停止工作，输出电压为0V，周而复始，当短路消失后电路正常工作。
开关电源组成各部分详解
开关电源组成各部分详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PW控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：幵关电源电路方框图二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1MOV2MOV3 F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双n型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经 BRG 锂流后，经C5滤波后得到较为纯净的 直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双n 型滤波网络主要是对输入电源 的电磁噪声及杂波信号进行抑制， 防止对电源干扰，同时也防止电源本身产生的 高频杂波对电网干扰。
C3 C4为安规电容，L2、L3为差模电感。
② R1、R2 R3 Z1、C6 Q1、Z2、R4 R5 Q2 RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电 压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1 上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会 在很短的时间烧毁，以保护后级电路。
五张24v开关电源原理电路图及工作原理讲解
24v开关电源电路图（一）电路以UC3842振荡芯片为核心，构成逆变、整流电路。
UC3842一种高性能单端输出式电流控制型脉宽调制器芯片，相关引脚功能及内部电路原理已有介绍，此处从略。
AC220V电源经共模滤波器L1引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不稳定直流电压，作为由振荡芯片U1、开关管Q1、开关变压器T1及其它元件组成的逆变电路。
逆变电路，可以分为四个电路部分讲解其电路工作原理。
图1 CL-A-35-24仪用DC24V开关电源1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R2（工作电流检测电阻）为电源工作电流的通路;本机启动电路与其它开关电源（启动电路由降压限流电阻组成）有所不同，启动电路由C5、D3、D4组成，提供一个“瞬态”的启动电流，二极管D2吸收反向电压，D3具有整流作用，保障加到U1的7脚的启动电流为正电流;电路起振后，由N2自供电绕组、D2、C5整流滤波电路，提供U1芯片的供电电压。
这三个环节的正常运行，是电源能够振荡起来的先决条件。
当然，U1的4脚外接定时元件R48、C8和U1芯片本身，也构成了振荡回路的一部分。
电容式启动电路，当过载或短路故障发生时，电路能处于稳定的停振保护状态，不像电阻启动电路，会再现“打嗝”式间歇振荡现象。
工作电流检测从电阻R2上取得，当故障状态引起工作过流异常增大时，U1的6脚输出PWM脉冲占空比减小，N1自供电绕组的感应电路也随之降低，当U1的7脚供电电压低于10V时，电路停振，负载电压为0，这是过流（过载或短路）引发U1内部欠电压保护电路动作导致的输出中止;工作电流异常增大时，R2上的电压降大于1V时，内部锁存器动作，电路停振，这是由过流引发U1内部过流保护动作导致输出中止。
2、稳压回路：开关变压器的N3绕组、D6、C13、C14等元件组成的24V电源，基准电压源TL1、光耦合器U2等元件构成了稳压控制回路。
开关电源电路组成及各部分详解
开关电源各功能电路详解一、开关电源的电路组成二、输入电路的原理及常见电路三、功率变换电路四、输出整流滤波电路五、稳压环路原理六、短路保护电路七、输出端限流保护八、输出过压保护电路的原理九、功率因数校正电路（PFC）一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
开关电源原理图各元件功能详解
电源原理图--每个元器件的功能详解！FS1:由变压器计算得到Iin值，以此Iin值(0.42A)可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。
TR1(热敏电阻):电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用5Ω-10Ω热敏，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。
VDR1(突波吸收器):当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端(Fuse之后)，加上突波吸收器来保护Power(一般常用07D471K)，但若有价格上的考虑，可先忽略不装。
CY1，CY2(Y-Cap):Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G 所以使用Y2-Cap，Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin公司标准为750uA max)。
CX1(X-Cap)、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction规范一般可分为: FCC Part 15J Class B 、CISPR 22(EN55022) Class B 两种，FCC测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0.22uf以上(包含0.22uf)，安规规定必须要有泄放电阻(RX1，一般为1.2MΩ1/4W)。

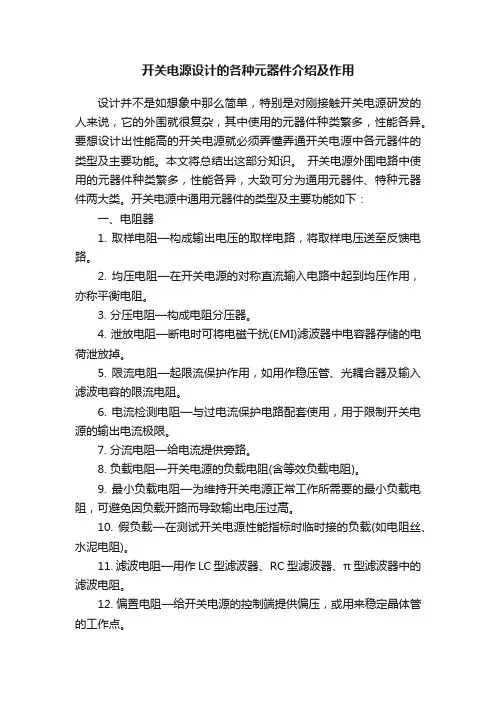

开关电源设计的各种元器件介绍及作用
开关电源设计的各种元器件介绍及作用设计并不是如想象中那么简单，特别是对刚接触开关电源研发的人来说，它的外围就很复杂，其中使用的元器件种类繁多，性能各异。
要想设计出性能高的开关电源就必须弄懂弄通开关电源中各元器件的类型及主要功能。
本文将总结出这部分知识。
开关电源外围电路中使用的元器件种类繁多，性能各异，大致可分为通用元器件、特种元器件两大类。
开关电源中通用元器件的类型及主要功能如下：一、电阻器1. 取样电阻—构成输出电压的取样电路，将取样电压送至反馈电路。
2. 均压电阻—在开关电源的对称直流输入电路中起到均压作用，亦称平衡电阻。
3. 分压电阻—构成电阻分压器。
4. 泄放电阻—断电时可将电磁干扰(EMI)滤波器中电容器存储的电荷泄放掉。
5. 限流电阻—起限流保护作用，如用作稳压管、光耦合器及输入滤波电容的限流电阻。
6. 电流检测电阻—与过电流保护电路配套使用，用于限制开关电源的输出电流极限。
7. 分流电阻—给电流提供旁路。
8. 负载电阻—开关电源的负载电阻(含等效负载电阻)。
9. 最小负载电阻—为维持开关电源正常工作所需要的最小负载电阻，可避免因负载开路而导致输出电压过高。
10. 假负载—在测试开关电源性能指标时临时接的负载(如电阻丝、水泥电阻)。
11. 滤波电阻—用作LC型滤波器、RC型滤波器、π型滤波器中的滤波电阻。
12. 偏置电阻—给开关电源的控制端提供偏压，或用来稳定晶体管的工作点。
13. 保护电阻—常用于RC型吸收回路或VD、R、C型钳位保护电路中。
14. 频率补偿电阻—例如构成误差放大器的RC型频率补偿网络。
15. 阻尼电阻—防止电路中出现谐振。
二、电容器1. 滤波电容—构成输入滤波器、输出滤波器等。
2. 耦合电容—亦称隔直电容，其作用时隔断直流信号，只让交流信号通过。
3. 退藕电容—例如电源退藕电容，可防止产生自激振荡。
4. 软启动电容—构成软启动电路，在软启动过程中使输出电压和输出电流缓慢地建立起来。
(完整)开关电源各模块原理实图讲解
开关电源原理一、 开关电源的电路组成:功率变换电路、PWM① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上,若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路:C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻)就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上,一定时间后温度升高后RT1阻值减小（RT1是负温系数元件）,这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小,输出的交流纹波将增大。
C3、C4为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路.在起机的瞬间，由于C6的存在Q2不导通,电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通.如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、功率变换电路：1、MOS管的工作原理:目前应用最广泛的绝缘栅场效应管是MOSFET(MOS管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高,最高可达105欧姆，MOS 管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。
2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿.在开关管Q1关断时,变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
开关电源电路图详细讲解
开关电源电路图讲解.多图!！！图片：图片:图片：图片：开关电源电路图一、主电路从交流电网输入、直流输出的全过程，包括:1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。
2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换.3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分,频率越高，体积、重量与输出功率之比越小.4、输出整流与滤波：根据负载需要,提供稳定可靠的直流电源。
二、控制电路一方面从输出端取样,经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施.三、检测电路除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。
四、辅助电源提供所有单一电路的不同要求电源。
开关控制稳压原理开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源E通过开关K和滤波电路提供给负载RL,在整个开关接通期间,电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。
可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来,在开关断开时，向负载释放。
图中，由电感L、电容C2和二极管D组成的电路，就具有这种功能。
电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管.在AB间的电压平均值EAB可用下式表示：EAB=TON/T＊E式中TON为开关每次接通的时间,T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF 之和）。
由式可知，改变开关接通时间和工作周期的比例,AB间电压的平均值也随之改变，因此,随着负载及输入电源电压的变化自动调整TON和T的比例便能使输出电压V0维持不变。
开关电源电子元器件组成图解
开关电源电子元器件组成图解常见的计算机用电源的功能是将输入的交流市电(AC110V/220V)，经过隔离型交换式降压电路转换出各硬件所需的各种低压直流电：3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V Standby(5VSB)。
所以电源内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。
电源转换流程为交流输入→EMI滤波电路→整流电路→功率因子修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出涟波，由电感及电容组成)电路→电源管理电路监控输出。
以下从交流输入端EMI滤波电路常见的组件开始介绍。
交流电输入插座此为交流电从外部输入电源的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源运作所产生的交换噪声经电力线往外散布干扰其它用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让60Hz左右的波型通过。
上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。
目前使用12公分风扇的电源供应器内部空间都不太能塞下一体式EMI滤波器，所以大多采用照片左右两边的做法。
X电容(Cx，又称为跨接线路滤波电容)这是EMI滤波电路组成中，用来跨接火线(L)与中性线(N)间的电容，用途是消除来自电力线的低通常态噪声。
开关电源电路组成及各部分详解
开关电源各功能电路详解一、开关电源的电路组成二、输入电路的原理及常见电路三、功率变换电路四、输出整流滤波电路五、稳压环路原理六、短路保护电路七、输出端限流保护八、输出过压保护电路的原理九、功率因数校正电路（PFC）一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
开关电源电路以及各功能电路详解
开关电源电路以及各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路[：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源组成各部分详解
欢迎阅读开关电源组成各部分详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
??? 开关电源的电路组成方框图如下：?二、1、AC①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：?①为安规电容，②Q2导通。
如果Q2三、1、2、3R4EMI开关管截止4??? Q1?5、有驱动变压器的功率变换电路：??? T2为驱动变压器，T1为开关变压器，TR1为电流环。
?四、1、?T1、C1、R2、C22、反激式整流电路：?T1为开关变压器，其初极和次极的相位相反。
D1为整流二极管，R1、C1为削尖峰电路。
L1 3?Q2 使Q1导通，R1、C1五、1、反馈电路原理图：2???压后U1②脚基准电压后???12???? R2的分压超过TL431正常工作状态。
3、下图是中功率短路保护电路，其原理简述如下：???? 当输出短路，UC3842①脚电压上升,U1 ③脚电位高于②脚时，比较器翻转①脚输出高电位，给C1充电，当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位，UC3842①脚低于1V，UCC3842 停止工作，输出电压为0V，周而复始，当短路消失后电路正常工作。
开关电源电路组成及各部分详解
开关电源广泛应用于电力设备中，其电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：输入电路的原理及常见电路1、AC输入整流滤波电路原理：①、防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②、输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③、整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：①、输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
②、R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源组成各部分详解
欢迎阅读开关电源组成各部分详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
??? 开关电源的电路组成方框图如下：?二、1、AC①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：?①为安规电容，②Q2导通。
如果Q2三、1、2、3R4EMI开关管截止4??? Q1?5、有驱动变压器的功率变换电路：??? T2为驱动变压器，T1为开关变压器，TR1为电流环。
?四、1、?T1、C1、R2、C22、反激式整流电路：?T1为开关变压器，其初极和次极的相位相反。
D1为整流二极管，R1、C1为削尖峰电路。
L1 3?Q2 使Q1导通，R1、C1五、1、反馈电路原理图：2???压后U1②脚基准电压后???12???? R2的分压超过TL431正常工作状态。
3、下图是中功率短路保护电路，其原理简述如下：???? 当输出短路，UC3842①脚电压上升,U1 ③脚电位高于②脚时，比较器翻转①脚输出高电位，给C1充电，当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位，UC3842①脚低于1V，UCC3842 停止工作，输出电压为0V，周而复始，当短路消失后电路正常工作。
开关电源电路组成及各部分详解
一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：12①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净3的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
全面详解开关电源各功能电路
全面详解开关电源各功能电路1开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：2输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源原理图--每个元器件的功能详解!▽FS1:由变压器计算得到Iin值以此Iin值（0.42A）可知使用公司共享料2A/250V , 设计时亦须考虑Pin（max）时的Iin是否会超过保险丝的额定值。
TR1（热敏电网）：电源启动的瞬间，由于C1（一次侧滤波电容）短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内（115V/30A，230V/60A），但因热敏电阻亦会消耗功率，所以不可放太大的阻值（否则会影响效率），一般使用5。
-10。
热敏，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大（一般使用在大瓦数的Power上）。
VDR1（突波吸收器）:当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端（Fuse之后），加上突波吸收器来保护Power（一般常用07D471K），但若有价格上的考虑，可先忽略不装。
CY1 , CY2(Y-Cap):Y-Cap 一般可分为Y1及Y2电容，若AC Input有FG（3 Pin）一般使用Y2- Cap，AC Input若为2Pin（只有L，N）一般使用Y1-Cap，Y1与Y2的差异，除了价格外（Y1较昂贵），绝缘等级及耐压亦不同（Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有〃回〃符号或注明Y1），此电路蛭蟹G所以使用Y2-Cap , Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电（Leakage Current ）必须符合安规须求（3Pin公司标准为750uA max）。
CXl（X-Cap）、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction 规范一般可分为：FCC Part 15J Class B 、CISPR 22（EN55022） Class B两种,FCC测试频率在450K〜30MHz , CISPR 22测试频率在150K〜30MHz , Conduction可在厂内以频谱分析仪验证，Radiation则必须到实验室验证，X-Cap 一般对低频段（150K〜数M之间）的EMI防制有效，一般而言X-C叩愈大，EMI防制效果愈好（但价格愈高），若X-C叩在0.22uf以上（包含0.22uf），安规规定必须要有泄放电阻（RX1，一般为1.2MQ 1/4W）。
LF1（Common Choke）:EMI防制零件，主要影响Conduction的中、低频段，设计时必须同时考虑EMI 特性及温升，以同样尺寸的Common Choke而言，线圈数愈多（相对的线径愈细），EMI防制效果愈好，但温升可能较高。
BD1（整流二极管）：将AC 电源以全波整流的方式转换为 DC,由变压器所计算出的Iin 值，可知只要使用1A/600V 的整流二极管，因为是全波整流所以耐压只要600V 即可。
C1(滤波电容):由C1的大小(电容值)可决定变压器计算中的 Vin(min)值，电容量愈大，Vin(min)愈高但价格亦愈高，此部分可在电路中实际验证 Vin(min)是否正确， 若AC Input 范围在90V~132V (Vc1电压最高约190V)，可使用耐压200V 的电容;若AC Input 范围在90V 〜264V (或180V 〜264V)，因Vc1电压最高约 380V ，所以必须使用耐压400V 的电容。
整流二极管，一般常用 FR105(1A/600V)或 BYT42M(1A/1000V)，两者主要差异：D2(辅助电源二极管): ------ r —■砧6—r —— n73 」二一 ' T .L --------------- & ；L HTI 丫回!耐压不同(在此处使用差异无所谓)VF 不同(FR105 = 1.2V , BYT42M = 1.4V)R10（辅助电源电阻）:主要用于调整PWM IC的VCC电压，以目前使用的3843而言，设计时VCC 必须大于8.4V（Min. Load时），但为考虑输出短路的情况，VCC电压不可设计的太高，以免当输出短路时不保护（或输入瓦数过大）。
C7（滤波电容）:辅助电源的滤波电容，提供PWM IC较稳定的直流电压，一般使用100uf/25V 电容。
Z1（Zener 二极管）：当回授失效时的保护电路，回授失效时输出电压冲高，辅助电源电压相对提高，此时若没有保护电路，可能会造成零件损坏，若在3843 VCC与3843 Pin3 脚之间加一个Zener Diode，当回授失效时Zener Diode会崩溃，使得Pin3 脚提前到达1V，以此可限制输出电压，达到保护零件的目的.Z1值的大小取决于辅助电源的高低，Z1的决定亦须考虑是否超过Q1的VGS耐压值，原则上使用公司的现有料（一般使用1/2W即可）.R2（启动电阻）：提供3843第一次启动的路径，第一次启动时透过R2对C7充电，以提供3843 VCC所需的电压，R2阻值较大时，turn on的时间较长，但短路时Pin 瓦数较小，R2阻值较小时，turn on的时间较短，短路时Pin瓦数较大，一般使用220KO/2W M.O。
R4 (Line Compensation):高、低压补偿用，使3843 Pin3脚在90V/47Hz及264V/63Hz接近一致(一般使用750KQ〜1.5MQ 1/4W之间)。
R3,C6, D1 (Snubber):此三个零件组成Snubber，调整Snubber的目的:1.当Q1 off瞬间会有Spike 产生，调整Snubber可以确保Spike不会超过Q1的耐压值，2.调整Snubber可改善EMI.一般而言，D1使用1N4007(1A/1000V)EMI特性会较好.R3使用2W M.O.电阻，C6的耐压值以两端实际压差为准(一般使用耐压500V的陶质电容)。
Q1(N-MOS):目前常使用的为3A/600V及6A/600V两种，6A/600V的RDS(ON)较3A/600V 小，所以温升会较低，若IDS电流未超过3A，应该先以3A/600V为考虑，并以温升记录来验证，因为6A/600V的价格高于3A/600V许多，Q1 的使用亦需考虑VDS是否超过额定值。
R8:R8的作用在保护Q1，避免Q1呈现浮接状态。
R7(Rs 电网)：3843 Pin3脚电压最高为1V , R7的大小须与R4配合，以达到高低压平衡的目的，一般使用2W M.O.电阻，设计时先决定R7后再加上R4补偿，一般将3843 Pin3脚电压设计在0.85V〜0.95V之间（视瓦数而定，若瓦数较小则不能太接近1V,以免因零件误差而顶到1V）。
R5 , C3（RC filter）:滤除3843 Pin3脚的噪声，R5一般使用1KQ 1/8W ,C3一般使用102P/50V 的陶质电容，C3若使用电容值较小者，重载可能不开机（因为3843 Pin3瞬间顶到1V）;若使用电容值较大者，也许会有轻载不开机及短路Pin过大的问题。
R9（Q1 Gate 电网）:R9电阻的大小，会影响到EMI及温升特性，一般而言阻值大，Q1 turn on / turn off的速度较慢，EMI特性较好"旦Q1的温升较高、效率较低（主要是因为turn off 速度较慢）;若阻值较小，Q1 turn on / turn off的速度较快，Q1 温升较低、效率较高，但EMI较差，一般使用51Q-150Q 1/8W。
R6 , C4（控制振荡频率）:决定3843的工作频率，可由Data Sheet得至1」R、C组成的工作频率，C4 一般为10nf的电容（误差为5%）, R6使用精密电阻，以DA-14B33为例，C4 使用103P/50VPE电容，R6为3.74KQ 1/8W精密电阻，振荡频率约为45 KHz。
C5:功能类似RC filter ,主要功用在于使高压轻载较不易振荡，一般使用101P/50V陶质电容。
U1（PWM IC）:3843 是PWM IC 的一种，由Photo Coupler （U2）回授信号控制Duty Cycle 的大小，Pin3脚具有限流的作用（最高电压1V），目前所用的3843中，有KA3843（SAMSUNG）及UC3843BN（S.T.）两种，两者脚位相同，但产生的振荡频率略有差异，UC3843BN较KA3843快了约2KHz，fT的增加会衍生出一些问题（例如:EMI 问题、短路问题），因KA3843较难买，所以新机种设计时，尽量使用UC3843BN。
R1、R11、R12、C2（一次侧回路增益控制）:3843 内部有一个Error AMP（误差放大器），R1、R11、R12、C2 及Error AMP 组成一个负回授电路，用来调整回路增益的稳定度，回路增益，调整不恰当可能会造成振荡或输出电压不正确，一般C2使用立式积层电容（温度持性较好）。
U2（Photo coupler）光耦合器（Photo coupler）主要将二次侧的信号转换到一次侧（以电流的方式），当二次侧的TL431导通后，U2即会将二次侧的电流依比例转换到一次侧，此时3843由Pin6 （output）输出off的信号（Low）来关闭Q1，使用Photo coupler的原因，是为了符合安规需求（primacy to secondary的距离至少需5.6mm）。
R13（二次侧回路增益控制）:控制流过Photo coupler的电流，R13阻值较小时，流过Photo coupler 的电流较大，U2转换电流较大，回路增益较快（需要确认是否会造成振荡），R13阻值较大时，流过Photo coupler的电流较小，U2转换电流较小，回路增益较慢，虽然较不易造成振荡，但需注意输出电压是否正常。
U3（TL431）、R15、R16、R18调整输出电压的大小，，输出电压不可超过38V（因为TL431 VKA最大为36V，若再加Photo coupler的VF值，贝U Vo应在38V以下较安全），TL431 的Vref 为2.5V , R15及R16并联的目的使输出电压能微调，且R15与R16并联后的值不可太大（尽量在2K。
以下），以免造成输出不准。
R14 , C9（二次侧回路增益控制）:控制二次侧的回路增益，一般而言将电容放大会使增益变慢；电容放小会使增益变快，电阻的特性则刚好与电容相反，电阻放大增益变快；电阻放小增益变慢，至于何谓增益调整的最佳值，则可以Dynamic load来量测，即可取得一^个最佳值。
口4（整流二极管）：因为输出电压为3.3V，而输出电压调整器（Output Voltage Regulator）使用TL431（Vref=2.5V）而非TL432（Vref=1.25V），所以必须多增加一组绕组提供Photo coupler及TL431所需的电源，因为U2及U3所需的电流不大（约10mA左右），二极管耐压值100V即可，所以只需使用1N4148（0.15A/100V）。
