建环(暖通)毕业设计说明书(详细版)

合集下载

(完整版)建环暖通毕业设计说明书

(完整版)建环暖通毕业设计说明书

毕业设计(论文)哈尔滨通达6号楼采暖及换热站设计Harbin Tongda Building 6, design长春工程学院摘要现如今,随着经济的发展,人们生活水平的提高,大家对室内环境的要求也随之提高,集中供热被广泛地应用,采用集中供暖可以减少能量的浪费,提高供热效率,减少环境污染,利于管理。

我国的供暖设计、施工和运行管理工作,主要是以学习前苏联供暖技术为依据。

经过了数十年供暖通风技术人员的努力,在1975年建设部颁布的设计规范基础上,1987年颁布了适合我国国情的总结了供暖通风技术经验的国家标准《采暖通风与空气调节设计规范》(GBJ19-87)。

规范中对室外计算温度和供暖热负荷的确定以及计算原则和方法,进行了大量的研究和编制工作,其成果与世界先进国家的相比毫不逊色。

3003年颁布了现行的《采暖通风与空气调节设计规范》在进行采暖设计的时候,系统大容易出现系统的垂直失调或者水平失调,无论出现何种的失调现象,都乎对采暖系统的预期效果产生很大的影响,所以我们在进行设计的同时一定要注意这一点。

为了防止失调的产生,本设计对建筑划分成六个采暖分区进行设计,这样就能有效的防止在本设计中出现水力失调的产生。

关键词:集中供热规范水力平衡节能AbstractNow, along with economic development, people's living standards improve, people on the indoor environment requirements also will increase, central reduce energy waste, improve , which will , construction and operation management of the former Soviet Union, mainly to learn efforts of technical staff, the Ministry of Construction issued in 1975 on the basis of the design specifications, in 1987 issued a summary suitable for China's national experience in the technology standard " and air conditioning design specifications" (GBJ19-87). Specification of the outdoor temperature and to determine and calculate the principles and methods, a great deal of research and preparation, the results with the world advanced countries compared favorably. 3003 was enacted in the current " and air conditioning design specification" During , the system is prone to large systems or attention to this point. In order to prevent the generation of offset, the design of the building is divided into six design, this can effectively prevent the water appears in the design of the generation of imbalance.Keywords:Central ,供暖系统在单位时间内向建筑供给的热量。

建环专业毕业设计说明书

建环专业毕业设计说明书

引言本文针对泉州某办公楼空调系统设计。

盐城某酒店作为盐城一个高档消费场所,对环境提出了更为苛刻的条件。

在夏季,酒店中的人员、照明灯具、电器和电子设备(如饮水机、电视机、VCD机、音响)等都要向室内散发热量及湿量,由于太阳辐射和室内外的温差而使房间获得热量,如果不把这些多余的热量和湿量从室内移出,必然导致室内温度和湿度升高。

在冬季,建筑物向室外传出热量或渗入冷风,如不向房间补充热量,必然导致室内温度下降。

同时,为了保证室内良好的空气品质,通常需要排走室内含污染物的空气,并向室内供应清洁的室外空气来稀释室内污染物。

通风与空气调节的任务就是要向室内提供冷量或热量,并稀释室内污染物,以保证酒店内具有舒适的环境和良好的空气品质。

课题研究的目的之一是综合运用所学基础知识和专业知识,熟悉并运用本专业有关规范的要求,掌握一般工业与民用建筑空调系统设计的方法,根据自己的计算结果确定出不同的方案。

目的之二是能针对本专业的发展动态,根据建筑物使用功能要求,确定最佳的空调设计方案。

目的之三是培养使用计算机进行工程设计计算和CAD制图的专业技能。

1 设计基础资料1.1 工程概况本工程位于盐城市,属一类高层民用建筑,为地下一层、地上十六层的宾馆。

地下一层为设备机房、员工餐厅、休息厅等,层高 4.5m,主梁0.3m×0.7m,次梁梁高0.25m×0.5m;一层为大堂、办公室及健身室等,层高 5.2m,主梁0.3m×0.7m,次梁0.25m×0.5m;二层为全日餐厅与办公室等,层高 5.2m,主梁0.3m×0.7m,次梁0.2m×0.5m;三层为中餐厅与包厢等,层高5.2m,主梁0.3m×0.7m,次梁0.2m×0.5m;四层为会议室与休息厅等,层高5.6m,主梁0.3m×0.7m,次梁0.2m×0.5m;五层至十六层为客房,层高3.5m,主梁0.3m×0.7m,次梁0.2m×0.5m。

暖通毕业设计说明书

暖通毕业设计说明书

暖通毕业设计说明书暖通毕业设计说明书引言:暖通工程是建筑领域中不可或缺的一项技术,它涉及到建筑物内部的空气调节、供暖、通风和给排水系统等方面,为人们提供了舒适和健康的室内环境。

本文将详细介绍暖通毕业设计的内容和目标,以及设计过程中需要考虑的关键因素。

一、设计背景在当今社会,人们对于室内环境的舒适性和健康性的要求越来越高。

随着建筑技术的不断发展和人们对于室内空气质量的关注,暖通工程的重要性也日益凸显。

因此,本设计旨在通过合理的暖通系统设计,为建筑物提供高效、节能、舒适的室内环境。

二、设计目标1. 提供舒适的室内环境:通过合理的空气调节系统设计,保证室内温度、湿度和空气质量的舒适性,满足人们的生活和工作需求。

2. 实现节能减排:通过优化供暖、通风、给排水系统等,减少能源的消耗,降低建筑物的运行成本,并对环境产生更小的影响。

3. 提高系统的可靠性和稳定性:确保暖通系统的运行稳定,减少故障发生的可能性,提高系统的可靠性和维护便利性。

三、设计内容1. 空气调节系统设计:根据建筑物的使用功能和人员密度,确定合适的送风量、送风口位置和送风方式。

同时,考虑到室内外温差、季节变化等因素,选择合适的供暖和制冷设备,并合理布置空调末端设备,以保证室内空气的均匀分布和温度控制。

2. 通风系统设计:根据建筑物的特点和使用要求,确定合适的通风方式和通风量。

在设计过程中,需要考虑到室内空气的新鲜度、湿度控制和有害气体的排除等因素,以提供健康和舒适的室内环境。

3. 给排水系统设计:根据建筑物的类型和功能,确定合适的给水和排水设备,并合理布置管道和设备。

在设计过程中,需要考虑到供水的安全性和稳定性,以及排水的顺畅性和卫生性。

4. 控制系统设计:设计合理的自动控制系统,实现对暖通设备的智能化控制和运行监测。

通过传感器和控制器的配合,实现对温度、湿度、风速等参数的精确控制,提高系统的能效和运行稳定性。

四、设计考虑因素1. 建筑物的使用功能和人员密度:不同类型的建筑物对于室内环境的要求不同,需要根据实际情况确定合适的暖通系统设计方案。

暖通专业毕业设计设计说明书

暖通专业毕业设计设计说明书

暖通专业毕业设计设计说明书1 绪论1.1设计⽬的毕业设计是⼯科⼤学培养学⽣的最后⼀个教学环节,是对四年所学知识的⼀次全⾯总结,是把理论知识应⽤于实践⼯程的⼀次很好的锻炼。

在毕业设计中,除了要熟练掌握⼤学四年所学的理论知识外,还要熟习和掌握国家有关的建设⽅针政策,综合运⽤所学的基础理论和专业知识,联系实际来解决⼯程设计问题。

通过毕业设计,明确设计程序,设计内容及各设计阶段的⽬的要求和各⼯种间的必要配合。

1.2 设计要求:1.2.1初步设计:学⽣接受设计任务后,熟习⼟建图纸与原始资料,查阅和收集资料,对设计对象选择多种空调⽅式,经过综合⽐较后,最后选定⼀种较好的⽅案。

根据有关设计规范及概算指标,对冷热负荷进⾏初步估算,初步确定冷热源⽅式、容量、台数、机房位置和⾯积并确定送、排风⽅式。

1.2.2施⼯图设计1.设计计算⑴计算室内冷、热、湿负荷;⑵确定设计⽅案。

包括系统划分、空⽓处理过程设计、计算总冷量、总热量、总风量;⑶根据冷量和风量确定选⽤空⽓处理设备和制冷设备、绘出空⽓处理系统草图;⑷全年运⾏⼯况调节分析;⑸确定室内⽓流组织形式,进⾏⽓流组织计算;⑹进⾏系统风道布置及管道⽔⼒计算;⑺系统消声减振设计;⑻系统防排烟及保温设计;⑼对⼟建、⽔、电、动⼒专业的要求;⑽设计总结。

2.绘图图纸应包括⾸页图、空调系统布置平⾯图、系统图、⼤样图、机房布置平⾯图、系统图、⼤样图。

2 设计任务及依据2.1 ⼯程概况本设计对象为长沙市某科研⼤厦,⼤厦主要有:办公室,会议室,多功能厅等。

其中地下⼀层地上⼋层,预计将机房布置于地下层。

⼯程位于长沙市,东经113?04?,北纬28?12?,海拔44.9 m 。

总空调⾯积为5625m 2。

本⼯程空调设计的任务包括本⼤厦的中央空调系统的设计及通风设计。

本中央空调系统设计要求能够实现夏季供冷和冬季供热,并能满⾜⼈体的舒适性要求。

2.2 设计依据2.2.1 长沙市室外空调设计参数台站位置:北纬28?12?,东经113?04?,海拔44.9 m ⽓象参数为:夏季:⼤⽓压:99.94 kpa 室外⽇平均温度:32.0℃室外计算⽇温差:7.3℃室外⼲球温度:35.8℃室外湿球温度:27.7℃室外平均风速:2.6m/s 冬季:⼤⽓压:101.99 kpa 采暖计算温度:0℃空调计算温度:-3℃相对湿度:81% 室外平均风速:3.7m/s 2.2.1 室内空调主要设计参数表2.1 室内设计参数办公室263 负荷计算表3.1维护结构参数3.1冷负荷计算3.1.1外墙和屋⾯瞬变传热引起的冷负荷Q c(τ)=A K[(t c(τ)+t d)kαkρ-t R]式中Q c(τ)—外墙和屋⾯瞬变传热引起的逐时冷负荷,W;A —外墙和屋⾯的⾯积,m2;K —外墙和屋⾯的传热系数,W/(m2?℃),由《暖通空调》附录2-2和附录2-3查取;t R —室内计算温度,℃;t c(τ)—外墙和屋⾯冷负荷计算温度的逐时值,℃,由《暖通空调》附录2-4和附录2-5查取;t d—地点修正值,由《暖通空调》附录2-6查取;kα—吸收系数修正值,取kα=1.0;kρ—外表⾯换热系数修正值,取kρ=0.9;3.1.2内围护结构冷负荷Q c(τ)=A i K i(t o.m+Δtα-t R)式中k i —内围护结构传热系数,W/(m2?℃);A i —内围护结构的⾯积,m2;t o.m —夏季空调室外计算⽇平均温度,℃;Δtα—附加温升,可按《暖通空调》表2-10查取。

暖通专业毕业设计说明书

暖通专业毕业设计说明书

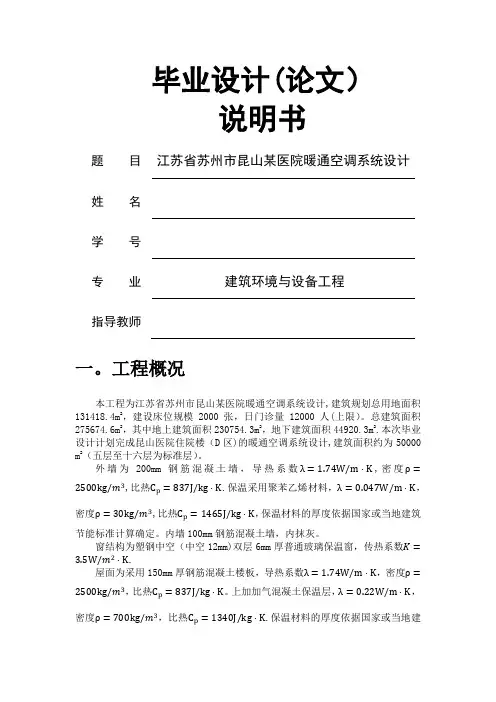

毕业设计(论文)说明书题目江苏省苏州市昆山某医院暖通空调系统设计姓名学号专业建筑环境与设备工程指导教师一。

工程概况本工程为江苏省苏州市昆山某医院暖通空调系统设计,建筑规划总用地面积131418.4m2,建设床位规模2000张,日门诊量12000人(上限)。

总建筑面积275674.6m2,其中地上建筑面积230754.3m2,地下建筑面积44920.3m2.本次毕业设计计划完成昆山医院住院楼(D区)的暖通空调系统设计,建筑面积约为50000 m2(五层至十六层为标准层)。

外墙为200mm钢筋混凝土墙,导热系数λ=1.74W/m·K,密度ρ=2500kg/m3,比热C p=837J/kg·K.保温采用聚苯乙烯材料,λ=0.047W/m·K,密度ρ=30kg/m3,比热C p=1465J/kg·K,保温材料的厚度依据国家或当地建筑节能标准计算确定。

内墙100mm钢筋混凝土墙,内抹灰。

窗结构为塑钢中空(中空12mm)双层6mm厚普通玻璃保温窗,传热系数K= 3.5W/m2·K.屋面为采用150mm厚钢筋混凝土楼板,导热系数λ=1.74W/m·K,密度ρ= 2500kg/m3,比热C p=837J/kg·K。

上加加气混凝土保温层,λ=0.22W/m·K,密度ρ=700kg/m3,比热C p=1340J/kg·K.保温材料的厚度依据国家或当地建筑节能标准计算确定。

内楼板采用钢筋混凝土楼板,厚度为130mm。

地下一层地面为保温地面。

江苏省苏州市昆山夏季大气压力为1003。

7kPa,室外计算干球温度为34.4℃,室外相对湿度为67%,湿球温度为28.9℃;冬季大气压力为1024.1kPa,室外计算干球温度为—2。

5℃,室外相对湿度为77%。

二。

负荷计算2。

1围护结构的确定2。

1。

1体形系数体形系数是建筑物与室外大气接触的外表面积与其所包围的体积的比值,计算公式见式(2-1):S=S总V(2—1)式中:——建筑物体形系数,㎡/m³;S总——建筑物与室外大气接触的外表面积,其中外表面积不包括地面和不供暖楼梯间隔墙和户门的面积,㎡;——建筑物外表面积包围的体积,m³。

建环暖通毕业设计说明书详细版模板

建环暖通毕业设计说明书详细版模板

建环暖通毕业设计说明书详细版课程设计计算说明书设计名称: 供热、锅炉综合课程设计学校院系: 湖南大学土木工程学院专业班级: 建筑环境与设备工程专业指导老师:学生:日期:前言摘要人们在日常生活和社会生产中都需要使用大量的热能。

将自然界的能源直接或间接地转化为热能, 以满足人们需要的科学技术, 称为热能工程。

供暖就是用人工方法向室内供给热量, 使保持一定的室内温度, 以创造适宜的生活条件或工作条件的技术。

所有供暖系统都由热媒制备( 热源) 、热媒输送和热媒利用( 散热设备) 三个主要部分组成。

热源和散热设备分别设置, 用热媒管道连接起来, 由热源向各个房间或者各个建筑物供给热量的供暖系统, 称为集中式供暖系统。

按人体生理条件对气温环境的要求, 人们活动的环境温度在12℃以上较为适宜, 集中供热的标准温度18℃±2℃是根据人们的生理需求而确定的。

在寒冷的冬季, 由于房屋的保温作用, 室内的温度一般要比室外高出5℃左右, 当室外温度在8℃时, 室内就不能保证温度在12℃以上, 人体便产生寒冷感, 因此中国把采暖的室外界线温度定为8℃。

本次设计对象为郑州市某师范学院冬季供暖系统, 设计任务如下: 五层教学楼热负荷计算、教学楼采暖管网选择布置、散热器计算和布置、整个校区外网管路设计及水力计算、锅炉房设计计算等。

目录第一章:设计任务书1.设计题目 (3)2.设计任务和目的 (3)3.设计原始资料 (4)第二章:室内采暖工程设计1.设计参数 (5)2.建筑维护结构的校核 (5)3.房间热负荷的计算 (8)4.系统形式的选择 (12)5.散热器的选择计算及散热器的布置 (15)6.室内的水力计算及水压图 (18)第三章:室外供热管网设计1.供热管网的布置 (25)2.供热管网水利计算 (25)3.系统定压方式选择及水压图 (31)4.管道的敷设与保温 (33)5.集中供热调节··························· (34)第四章:锅炉房工艺设计1.锅炉型号及台数的选择 (35)2.水处理设备的选择 (35)3.给水设备和主要管道的选择和计算 (37)4.气水系统主要管径的确定 (38)5.燃气及排烟系统 (39)6.排污系统 (40)7.热工控制和测量仪器 (40)第五章:参考文献、附件及附图1.参考文献2.所有房间的热负荷列表3.室内水力计算表4.室外水力计算表5.室内采暖系统图、平面图6.室外供热管网平面布置图、水压图7.锅炉房热力系统图第一章、设计任务书一、设计题目:1. 某北方某师范学院供热工程、锅炉房工艺课程设计。

建环毕业设计说明书

建环毕业设计说明书

建环毕业设计说明书【篇一:建环毕业设计说明书】郑州金帝集团办公楼空调系统设计摘要本设计为郑州市金帝集团办公楼舒适性空调系统,设计内容包括冷负荷计算,空气处理方案的选择,空调末端设备选型,水管路和风管路系统的设计计算及附属设备的选型,并进行设计说明书的编制和施工图的绘制。

设计坚持可持续发展理论,树立了节约能源和全寿命周期成本分析的科学理念,从节能和环保出发,综合考虑建筑结构、使用要求、环境条件,在系统的选择、设备的选配及系统的运行控制等方面采取一定的节能措施,使系统在各种工况下均能高效节能运行。

根据节能设计标准要求,结合计算软件,采用冷负荷系数法对整个大楼的冷负荷进行逐时计算;分析负荷日变化和全年变化情况,通过多个方案的可行性论证和经济性比较,结合实际的能源政策,选用了水冷式螺杆机组的冷源运行策略。

空调系统采用风机盘管加独立新风的空气―水系统。

在设计计算的基础上,还进一步分析比较了不同建筑维护结构、设计参数、空调方案等对能耗的影响,提出空调系统各环节存在的问题及节能潜力。

关键词:舒适性空调、可持续发展、建筑节能、室内空气品质hvac design of office building of jindiabstractthis design is about the concertrated air conditioning system of some office building , including a series of design contents such as cooling load calculation, schemecomparision,selecting and calculating the water system and ventilation system, as well as selecting air terminal devices and appurtenances, and working out the design instruction and drawing the construction drawings employing cad. during the design , i adhere to sustainable development ,set a scientific conctept of resources and a total life cycle cost analysis. based on the energy conservation and environmental protection ,i consider intergatedly into the buildingstructures ,the feature of demands ,and the environment conditions. some energysaving measures are adopted during the choice of system scheme ,equipment matching and operational control to achieve high efficiency in variousoperating conditions . according to energy-efficient design standards , the cooling load of the whole building is calculated with the harmonic wave method, combining to computer software. water cooled screw rod unit is used to supply the cooled air conditioning water, while using gas-fired hot water boilder as the heat source. this scheme is determinated according to the feasibility analysis and economical comparision of different choices, energy policy ect. fan coil unit and the independent fresh air system is the main choice in the design. based on the design, further comparative analysis of impact of different architectural envelope thermal characteristics ,design parameters, air conditioning scheme on the energy consumption . points out the energy consumption fearturesand the potentials of energy saving.key words: comfortable air condition sustainable development building energyefficiency in door air quality目次1 绪论 (1)1.1 设计目的 (2)1.2 设计要求 (3)1.2.1 初步设计 (6)1.2.2 施工图设计 (6)2 设计任务及依据 (7)2.1 工程概况 (7)2.2 设计依据 (7)2.2.1 信阳市室外空调设计参数 (7)2.2.2 室内空调主要设计参数 (7)2.2.3 围护结构参数 (8)3 负荷计算 (8)3.1 冷负荷计算 (8)3.1.1外墙和屋面瞬变传热引起的冷负荷 (8)3.1.2 内围护结构冷负荷 (9)3.1.3 外玻璃窗瞬变传热引起的冷负荷 (9)3.1.4 透过玻璃窗的日射得热引起的冷负荷 (9)3.1.5 照明散热形成的冷负荷 (10)3.1.6 人体散热形成的冷负荷 (10)3.1.7 新风冷负荷 (11)3.2 湿负荷计算 (11)3.2.1 人体散湿负荷 (11)3.2.2 新风湿负荷 (11)3.3 热负荷计算 ..... . (12)3.3.1 围护结构基本耗热量形成的热负荷 (12)3.3.2 围护结构附加耗热量形成的热负荷 (12)3.3.3 新风热负荷 (13)3.3.4负荷计算结果 (13)4 冷热源方案分析及机组选择 (23)4.1 风冷与水冷机组的比较 (23)4.1.1 风冷与水冷机组费用上的比较 (23)4.1.2 风冷与水冷机组优缺点比较 (23)4.2 冷水机组的确定 (24)4.2.1 冷冻站冷负荷的确定 (24)4.2.2 冷水机组类型的选择 (24)冷水机组性能参数表 (25)5 房间的空气处理方案及送风量的确定 (27)5.1确定空调系统方案的因素 (27)5.2 空调系统方案的比较及选择 (27)5.3 房间中的新风送风方式 (30)5.4 新风处理状态点的分析 (31)5.5 本设计空气处理方案 (31)5.6 送风量计算 (32)6末端设备选型 (34)6.1 风机盘管选型 (34)6.2 新风机组选型 (35)6.3全空气机组选型 (37)7 空调冷冻水系统水力计算 (37)7.1 计算依据 (37)7.2 计算公式 (37)7.3 计算结果 (38)7.3.1一层空调冷冻水管路水力计算 (38)7.3.2二层空调冷冻水管路水力计算 (40)7.3.3三层空调冷冻水管路水力计算 (43)7.3.4四,五,八,九层冷冻水管水力计算 (46)7.3.5六层空调冷冻水管路水力计算 (49)7.3.6七层空调冷冻水管路水力计算 (53)7.3.7十层空调冷冻水管路水力计算 (56)7.3.8十一层空调冷冻水管路水力计算 (56)7.3.9十二层空调冷冻水管路水力计算 (56)7.4各层冷冻水管立管管路水力计算 (56)8 送风口选型 (56)9 机房设备选型 (56)9.1 冷冻水泵的选择 (56)9.2 定压补水装置的选择 (56)9.2.1 落地式膨胀水箱的选择 (56)9.2.2 补水泵的选择 (56)9.3 软化水设备的选择 (57)9.4 补水调节水箱的计算 (57)9.5 冷却水系统 (58)9.5.1 冷却塔的选择 (59)9.5.2 冷却水管道设计 (59)9.5.3冷却水泵的选择 (60)9.6 换热设备的选择 (60)10 制冷站设计 (61)11 管道保温设计 (62)11.1 风管保温设计 (63)11.2 冷冻水管的保温设计 (63)11.3 冷凝水管的保温设计 (64)12 消声与减震设计 (65)13 水系统的水质管理 (66)14 参考文献 (67)15 致谢 (68)【篇二:建环毕业设计说明书】河北工程大学毕业设计学院:城市建设学院班级:建环姓名:韩飞说明书 10-01学号:100220121目录摘要前言第1章工程概述与设计依据 (1)1.1 工程概述 (1)1.2 设计依据 (1)1.2.1 维护结构热工指标 (1)1.2.2 室外设计参数 (1)1.2.3 室内设计参数 (2)1.2.4 体力活动性质 (2)第2章负荷计算 (3)2.1 夏季冷负荷计算 (3)2.1.1 夏季冷负荷组成 (3)2.1.2 空调冷负荷计算方法 (3)2.1.3 空调冷负荷计算结果 (6)2.2 湿负荷计算 (11)2.2.1 湿负荷的组成 (11)2.2.2 湿负荷的计算方法 (11)2.2.3 湿负荷的计算结果 (11)2.3 冬季热负荷的计算 (12)2.3.1 围护结构传热耗热量q1? (12)2.3.2 冷风渗透耗热量q2? (13)2.3.3 外门冷风侵入耗热量q3? (14)2.3.4 冬季冷负荷计算结果 (14)第3章空调方案的确定 (17)3.1 空调系统的确定 (17)3.2 空气处理过程设计 (17)第4章风系统的设计 (20)4.1 风管材料和形状的确定 (20)4.2 送、回风管的布置 (20)4.3 气流组织设计 (20)4.4 新风风管设计 (22)4.4.1 风道水力计算步骤 (22)4.4.2 风道水力计算结果 (23)4.4.3 新风机组(全热交换器)的选型 (23)4.5全热交换器简介 (23)4.5.1 全热交换器工作原理 (23)4.5.2 全热交换器优点 (23)4.5.3 全热交换器发展趋势 (24)第5章水系统的设计 (26)5.1 水系统方案的确定 (26)5.1.1 两管制水系统的特点 (26)5.1.2 闭式系统的特点 (26)5.1.3 同程和异程系统的选择 (26)5.2 用户侧水管路设计 (27)5.2.1 用户侧水管路设计计算步骤 (27)5.2.2 用户侧水管路设计结果 (28)5.3 风机盘管的选择 (28)5.3.1 风机盘管的风量选择 (28)5.3.2 风机盘管的制冷量选择 (28)5.3.3 风机盘管选择 (29)5.3.4 风机盘管冬季校核 (29)5.4 用户侧水泵的选型 (30)5.4.1 用户侧水泵设计规范 (30)5.4.2 用户侧水泵的选型 (30)5.5 冷凝水排放系统设计 (31)5.6 空调水系统的定压 (33)5.7 分集水器的选择 (34)5.7.1分集水的直径选择: (34)5.7.2分集水的长度选择: (34)第六章空调冷热源的确定 (35)第7章管道保温设计的考虑 (36)7.1 管道保温的一般原则 (36)7.2 管道保温层厚度的确定 (36)第8章空调系统消声减振的设计方案 (37)【篇三:建环(暖通)毕业设计说明书(详细版)】课程设计计算说明书设计名称:供热、锅炉综合课程设计学校院系:湖南大学土木工程学院专业班级:建筑环境与设备工程专业指导老师:学生:日期:前言摘要人们在日常生活和社会生产中都需要使用大量的热能。

暖通空调毕设设计说明书

暖通空调毕设设计说明书

暖通空调毕设设计说明书(2021届)毕业论文(设计)题目:温州市财富假日酒店空调系统设计姓名:金博学院:建筑工程学院专业:建筑环境与设备工程班级:建环122 学号: 202151645223 指导教师:周湘江导师学科:暖通空调导师职称:教授教务处制年月日嘉兴学院本科生毕业论文(设计)诚信声明我声明,所呈交的论文(设计)是本人在老师指导下进行的研究工作及取得的研究成果。

据我查证,除了文中特别加以标注和致谢的地方外,论文(设计)中不包含其他人已经发表或撰写过的研究成果,也不包含为获得___或其他教育机构的学位或证书而使用过的材料。

我承诺,论文(设计)中的所有内容均真实、可信。

论文(设计)作者签名:签名日期:年月日嘉兴学院本科生毕业论文(设计)授权声明学校有权保留送交论文(设计)的原件,允许论文(设计)被查阅和借阅,学校可以公布论文(设计)的全部或部分内容,可以影印、缩印或其他复制手段保存论文(设计),学校必须严格按照授权对论文(设计)进行处理,不得超越授权对论文(设计)进行任意处置。

论文(设计)作者签名:签名日期:年月日嘉兴学院本科生毕业论文(设计)摘要:本设计为温州市财富假日酒店空调系统设计,拟为之设计合理的空调通风系统,为室内人员提供良好的室内环境。

该酒店位于温州市,地上十二层,地下一层,集餐饮、娱乐与住宿为一体,该建筑中,一层主要为大堂,二三层为商业用途,其功能涉及商场、超市、营业厅及餐厅;四至十二层为客房。

根据本建筑的功能特点,对于大堂、餐厅等大空间采用全空气系统,客房等较小的空间就用风机盘管侧送风+独立新风系统。

本次设计中将通过综合各空调方案的优缺点及适用场合,按照实际工程中所给的要求、技术参数及有关规范对中央空调系统进行设计,设计中详细介绍了冷负荷、气流组织的校核及风管、水管水力计算,冷水机组、空气处理机组和末端装置的选型及地下室防排烟设计,最后本设计还对相应的消声、减振作了简明的介绍。

暖通建环毕业设计说明书(福州民航大厦空调系统设计)

暖通建环毕业设计说明书(福州民航大厦空调系统设计)

毕业设计说明书作者:学号:系:能源与环境工程专业:建筑环境与设备工程题目:福州民航大厦空调系统设计指导者:评阅者:2013年6月5日目录1 绪论 (1)2 工程概况 (1)2.1原始资料 (1)2.2计算参数 (2)2.3土建资料 (2)3 负荷计算 (3)3.1建筑围护结构引起的冷负荷 (3)3.2 室内热源散热引起的冷负荷 (4)3.3负荷汇总 (5)4 空调方案的确定 (6)4.1空调系统的选择 (6)5 风量的确定及设备的选型 (7)5.1夏季室内新风量的确定 (7)5.2新风供给方式 (7)5.3新风处理方案的分析 (7)5.4送风形式 (9)5.5新风机组的选型 (9)6 风管道的设计 (9)6.1风管水力计算方法 (9)6.2计算公式 (10)7 水管水力计算 (11)7.1 水系统形式的确定 (11)7.2水力计算基本公式 (11)7.3各层的冷冻水供回水管路水力计算 (12)7.4冷凝水管的设计 (14)8 制冷机组设计 (15)8.1 制冷机组的形式 (15)8.2 制冷机组的选型计算 (15)9 消声减振方法 (15)9.1 概述 (15)9.2 空调装置的防振 (16)10 空调系统附属设备 (16)10.1 冷冻水泵的选择 (16)10.2 膨胀水箱的选择 (17)结论 (20)参考文献 (21)致谢 (22)附表A 各房间负荷计算 (23)附表B.风机盘管选型 (27)附表C.水管水力计算 (32)附表D.风管水力计算 (48)附表E.空气处理机组型号 (52)河北工业大学城市学院2013届本科设计说明书1 绪论随着社会快速发展,人民的生活水平稳步提高,无论是在国内外,人们对于生活、工作的环境的舒适度也有了越来越高的要求,这使得空调系统及相关设备成为了生活中不可缺少的部分。

中央空调是属于一种较高奢侈性的耗能产品,人们对于它的认识又存在一些不合理的感性认识,大量的用户和业主均认为夏季使用空调,只要能降低室内的高温,能让人感觉清凉,就已达到效果。

暖通空调设计说明书

暖通空调设计说明书

建环专业毕业设计指导书设计题目:广州市某商住楼空调设计一、任务要求1、完成商住楼空调设计施工图一套,及配套设计说明书;2、按照二、1~10项编写说明书,说明书要求写出英文摘要和参考文献;3、设计说明书要求书写工整,插图美观,数据引用需要注明出处。

二、设计步骤1、熟悉土建资料和酒店空调的设计规范;2、空调负荷计算;3、空调分区、方案的选择、空调方案的经济性比较;4、气流组织计算、空气处理计算、空调设备选择计算;5、水力计算、水泵选择;6、消声减震计算;7、管道保温计算;8、卫生间通风系统、大楼及中央空调系统防火排烟;9、中央空调系统对BAS的要求;10、施工图预算11、绘制空调设计施工图,包括(按照下列顺序编写图纸编号和目录)●首页图:包括设计施工说明,设备材料表,图纸目录●各层空调平面、剖面图●水系统图●机房平面、剖面图●机房系统图或系统原理图●非标设备制作及主要设备安装大样图摘要:本设计为广州中央空调系统工程设计,共十二层,地下两层,建筑总面积130002m,m,根据房间功能,全楼采用集中供给空调方式,制冷机组采用直燃型溴空调面积6526.62化锂吸收式制冷机组两台,型号分别为BZ-40单台制冷量分别为465KW.根据各不同功能房间,将该集中系统分为二种空调送风方式,高大空间如餐厅、活动用房等采用全空气系统,新风直接从室外引进与回风混合(一次回风)后送风;住户、公寓等采用了风机盘管加独立新风系统,新风机组从室外引入新风处理到室内空气焓值,风机盘管承担室内全部冷负荷及部分的新风湿负荷。

全空气系统选用圆型散流器平射流形式,而风机盘管加独立新风系统有百叶风口侧送和散流器平送的形式。

水系统采用闭式双管同程式,冷水泵三台,两用三备,;冷却水泵选三台,两用一备。

卫生间通风统一由排风扇接出,在末端安装止回阀。

楼梯间采用自然排风排烟;标准层以上由于小于500m2所以采用自然排风;地下室、设备房、一层及二层设置防排烟系统,,选用变速风机,平时排风,发生火灾时排烟。

暖通方向毕业设计说明书

暖通方向毕业设计说明书

环境与设备工程系毕业设计说明书环境与设备工程系建筑环境与设备工程专业设计(论文)题目福州市某文体中心空调工程设计学生姓名_ _ 学号 _ _ 起止日期__ ___ 设计地点 _ ___ _ _ ____ 指导教师 ___________ ______目录第一章工程概况 (1)1.1 工程概况: (1)1.2 设计范围: (1)1.3 设计依据 (1)1.3.1设计任务书 (1)1.3.2设计规范及标准: (1)1.4设计方案论证 (1)第二章室内外设计计算参数 (3)2.1 基本气象参数 (3)2.2 室内设计参数 (3)2.3 设计注意事项 (3)第三章热湿计算 (4)3.1空调冷负荷估算 (4)3.2热湿负荷计算 (5)3.2.1建筑结构组成及传热系数的确定 (5)3.2.2外墙和屋面瞬变传热形成的冷负荷 (5)3.2.3外窗瞬时传热冷负荷 (7)3.2.4内墙、内门、地面楼板传热形成得冷负荷 (8)3.2.5通过玻璃窗的日射得热引起的冷负荷 (9)3.2.6人员散热引起的冷负荷 (10)3.2.7照明散热引起的冷负荷 (11)3.2.8 人体散湿量 (11)3.2.9新风冷负荷 (12)3.2.10新风湿负荷 (12)3.2.11各房间热湿负荷汇总 (12)3.3设备选型 (14)3.3.1空气处理机组选型 (14)第四章气流组织计算及选型 (18)4.1 全空气系统的气流组织计算 (18)4.2风管水力计算 (19)4.3风管布置及附件 (20)4.4水管水力计算 (20)4.4.1 各层供水管水力计算 (22)4.4.2 冷凝水管管径的确定 (24)第五章冷源系统设计 (26)5.1制冷机组的选择 (26)5.1.1空调机房总冷负荷 (26)5.1.2选用制冷剂种类及系统形式: (26)5.2冷冻水泵的选择 (27)5.2.1 冷冻水泵的选择计算 (27)5.2.2 冷冻水泵配管布置 (27)5.3 膨胀水箱的选型 (28)5.4 分水器、集水器的选择 (29)5.4.1 分水器和集水器的构造和用途 (29)5.4.2 分水器和集水器的尺寸 (29)5.4.2分水器和集水器的选型计算 (29)5.5 过滤器及分汽缸的选择 (30)5.5.1 过滤器的选择 (30)5.5.2 分汽缸的选择 (30)5.6 冷凝水管的设计 (30)5.7 冷却水系统设计 (31)5.7.1 冷却水系统类型的确定 (31)5.7.2冷却塔的确定 (31)5.7.3 冷却水系统设计 (31)5.7.4冷却水泵的选型 (32)第六章消声,减振,保温设计 (33)6.1空调系统消声设计 (33)6.1.1消声设计中一般规定 (33)6.1.2消声设计步骤 (33)6.2空调系统隔振设计 (34)6.2.1隔振设计中一般规定 (34)6.2.2隔振设计步骤 (34)6.3空调管路系统的保温 (34)第七章空调自动运行,控制方式 (36)7.1冷热源系统的控制 (36)7.1.1冷冻水系统 (36)7.1.2 热水系统及冬夏季转换 (36)7.2空调机组的控制 (37)7.2.1新风机组的控制 (37)7.2.2空气处理机组的控制 (37)设计总结 (38)致谢 (39)参考文献 (40)第一章工程概况1.1 工程概况:该大楼是福州市某文体中心,共四层。

武汉某工商局暖通(建环)毕业设计说明书

武汉某工商局暖通(建环)毕业设计说明书

毕业设计题目武汉XX工商局大楼空调系统设计学院名称城市建设学院指导教师职称班级建环1201班学号学生姓名2016年6月1日摘要本设计为武汉XX工商局大楼空调系统设计,该建筑系办公建筑,集对外办证、办公、会议为一体。

本栋楼地下一层,地上十二层,由裙楼和塔楼两部分组成。

地下一层主要为停车场、自行车车库、风机房、水泵房及配电机房,地上为办证大厅、会议室、办公室、接待室等。

屋顶设制冷供热机房。

本楼总建筑面积为8095.7m2,空调面积为6043.4m2,地上建筑总高47.4m,地下建筑总高-3.9m,夏季冷总负荷为940.3kW,冬季热负荷为802.2kW,夏季平均负荷指标为116.2W/m2,冬季平均负荷指标为99.1W/m2。

制冷机组选用螺杆式冷水机组一台,冷冻水泵,冷却水泵各两台,一用一备。

冬季供暖选用常压热水锅炉一台,热水泵两台,一用一备。

整个系统分为东西两个区,全楼水系统均采用闭式双管异程式。

根据各不同功能房间划分空调系统,办证大厅、会议室采用全空气一次回风系统,其他房间采用风机盘管加独立新风系统,新风处理到室内等焓点,气流组织采用侧送和上送上回方式。

卫生间设机械排风系统,地下室、冷热源机房设防排烟系统。

关键词:办公建筑;负荷计算;空调设计。

ABSTRACTThis projectionis the HV AC design for the WuHanTrade and Industry Bureau located inHuBei province, the architecture of office construction, which is made of one floors underground and 12floors, is consists ofskirt buildings and towers. One floor underground is used as car park, bicycle park, ventilator room, water pump house and switch room. Twelve floors ground is used as rush hall, meeting room, office, reception room. The top floors in the tower ismade up of air-conditioned room.The architecture, 47.4 m tallon the ground and - 3.9 m high underground,has8095.7 m2that includes area of 6043.4 m2for air conditioning. Cooling load in summer is940.3 KW, heating load is802.2 KW inWinter.Average cooling load is 116.2W/m2, average heating load is 99.1W/m2. Onerefrigeration unit is chosen for the entire buildingwith two frozen Water pump and cooling Water pump, one of two is for a case. In Winter, heating is obtainedbyboiler. The Whole system is divided into two areas.Water system is closed double tubeWith the different program In the building.According to different function room, there are two different air conditioning system.Rush hall, meeting room, adopts full air primary return air system, however other room adopt fan-coil unit With fresh air system independently Where fresh air is abstracted into the indoor enthalpy line points.Airflow organization including side sent and ceiling sent. Toilet set mechanical air exhaust system, smoke control system is sent in the basement, air-conditioned room.KeyWord:Office building; load calculation; air conditioning design.目录摘要..................................................................................................................... I ABSTRACT .......................................................................................................... II 第1章工程概况.. (1)1.1建筑概况 (1)1.2室外空调计算参数 (1)1.3建筑结构热工参数 (1)1.4室内空调设计参数 (2)第2章负荷计算 (4)2.1冷负荷计算 (4)2.1.1 外墙和屋面逐时传热形成的冷负荷 (4)2.1.2 内围护结构冷负荷 (4)2.1.3 外玻璃窗逐时传热形成的冷负荷 (4)2.1.4 透过玻璃窗的日射得热形成冷负荷的计算方法 (5)2.1.5 室内热源散热引起的冷负荷 (5)2.1.6 新风负荷 (7)2.1.7 湿负荷 (7)2.2热负荷计算 (8)2.2.1 围护结构基本耗热量 (8)2.2.2 冬季新风负荷 (8)2.3典型房间负荷计算举例 (9)2.4负荷汇总 (10)第3章冷热源设计 (11)3.1负荷特点 (11)3.2空调冷热源方案比选 (11)3.3制冷机组选型 (12)3.4锅炉选型 (12)第4章空调系统设计 (14)4.1空调系统方案 (14)4.2风机盘管加独立新风系统处理计算 (14)4.2.1 风机盘管选型 (15)4.2.2 夏季风机盘管校核 (16)4.2.3 冬季风机盘管校核 (16)4.3全空气处理系统 (17)4.4新风机组选型 (18)第5章气流组织 (20)5.1散流器计算原理 (20)5.2散流器计算举例 (21)第6章空调风系统计算 (22)6.1风系统水力计算原理 (22)6.2全空气机组管道设计计算举例 (24)第7章空调水系统水力计算 (26)7.1空调管路系统的设计 (26)7.2冷水系统水力计算 (26)7.2.1 水平管水力计算 (27)7.2.2 立管水力计算 (29)第8章水泵及其他设备选择 (32)8.1冷却塔选型 (32)8.2循环水泵选型 (32)8.3分集水器 (35)8.4膨胀水箱 (36)第9章通风及防排烟设计 (37)9.1地下车库的防排烟设计 (37)9.1.1 防火分区与防烟分区的划分 (37)9.1.2 防排烟系统的设计 (37)9.2地下自行车库的防排烟设计 (38)9.3设备房通风和排烟计算 (38)9.3.1 锅炉房通风设计 (38)9.3.2 制冷机房通风设计 (38)9.3.3 水泵机房通风设计 (38)9.3.4 配变电所的通风设计 (39)第10章消声、减振与保温设计 (40)10.1消声与隔声设计 (40)10.2减振设计 (40)10.3保温设计 (41)参考文献 (42)致谢 (43)附录 (44)第1章工程概况1.1建筑概况本建筑系办公建筑,位于湖北武汉,总建筑面积为8095.7m2,建筑总高47.4m。

建环毕业设计说明书

建环毕业设计说明书

建环毕业设计说明书1. 引言本文档旨在详细介绍建筑环境与能源学专业的毕业设计项目。

该项目是为了满足专业要求和学习目标,提供实践机会,检验学生的能力和知识,并培养学生的创新思维和解决问题的能力。

2. 项目背景2.1 项目背景描述项目的背景是解决建筑环境和能源领域所面临的一些关键问题。

这些问题可能涉及建筑节能、室内环境质量、可持续设计等方面。

项目的目标是通过设计与研究,提出创新的解决方案。

2.2 项目目标项目的目标是通过深入研究和实践,解决建筑环境和能源学领域的关键问题,并提出可持续发展的解决方案。

这些解决方案应该能够在现实世界中得到推广和应用。

3. 项目计划3.1 项目时间安排以下是本项目的时间安排:•第1周:确定毕业设计标题、撰写毕业设计提纲•第2-3周:文献综述,收集和整理相关研究和资料•第4-5周:设计方案的提出和初步评估•第6-8周:设计方案的改进和详细设计•第9-10周:实验、数据采集和结果分析•第11-12周:结果讨论和结论的撰写•第13-14周:论文的写作和修改•第15周:最终论文的提交3.2 项目资源需求在完成本项目的过程中,可能需要以下资源:•实验室设备和工具•计算机和软件•图书馆和网络资源4. 项目方法与技术4.1 研究方法在本项目中,我们将采用以下研究方法:•文献综述:收集并综述相关的文献和研究资料,了解当前研究的进展和问题。

•实验设计:根据研究目标,设计实验并采集相关数据。

•数据分析:对实验数据进行统计分析和图表绘制,以了解研究结果。

•解决方案设计:根据研究结果,提出创新的解决方案,并进行评估和验证。

4.2 技术工具在本项目中,我们将使用以下技术工具:•数据分析软件(如Excel、SPSS等):用于统计分析和数据可视化。

•CAD软件(如AutoCAD、SketchUp等):用于建模和设计。

•模拟软件(如EnergyPlus、DesignBuilder等):用于模拟和评估建筑性能。

建环暖通空调毕业设计说明书

建环暖通空调毕业设计说明书
摘 要
本次设计为西安市金域华府住宅楼采暖工程设计和小区换热站工艺设计。本工程供暖设计包括热负荷计算、供暖系统方案的确定、供暖系统布置、水力计算;换热站设计包括换热站方案的确定、设备的选型计算、换热站的工艺布置以及相关计算。住宅楼的建筑面积为6494.32㎡,采暖热负荷65.01kW,采暖系统形式为地板辐射采暖,热媒设计参数50/40℃,户内盘管管材选用管径=20mm的聚丁烯(PB)管。换热站供热规模为13万㎡,设计总负荷为4.2MW。一次热网热水由市政管网提供,设计参数为95/70℃,二次网热水参数为温度50/40℃。换热站内设置M10-BFM板式换热器2组,每组承担70%的总热负荷;TD100-33/2(3台)变频循环水泵(2用1备)。
地面负荷的计算采用平均系数法。
围护结构的传热系数和朝向修正及房间设计温度一览表:
表2.1 传热系数一览表
编号
围护结构
传热系数
功能
温度℃
1
屋面
0.46
卫生间
20
2
外墙
0.54
厨房
16
3
外窗
2.7
卧室
18
4
内门
3.6
客厅
18
5
地面
0.46
6
屋面
0.49
2.3围护结构朝向修正耗热量的计算
对于本工程,朝向修正率已经确定了,风力附加耗热量不用考虑,高度附加耗热量根据《民用建筑供暖通风与空气调节设计规范》GB50736-2012规定:民用建筑和工业辅助建筑物﹙楼梯间除外﹚的高度附加率,当房间高度大于4m时,每高出1m应附加2%,但总的附加率不应大于15%。围护的结构总耗热量可用下面的式子表示:
对于供暖室外计算温度 ,有两种方法可以计算,一种是根据围护结构的热 惰性原理,还有一种是根据不保证天数法的原则。我国现行的《民用建筑供暖通风与空气调节设计规范》GB50736-2012中采用了不保证天数法,《民用建筑供暖通风与空气调节设计规范》GB50736-2012中规定为5天。本设计地点在西安市,在《民用建筑供暖通风与空气调节设计规范》GB50736-2012附表中查得 的值为-9℃。

暖通毕业设计说明全套教材

暖通毕业设计说明全套教材

目录第一章工程概况 (1)1.1工程概况 (1)1.2各层功能说明 (1)1.3设计要求 (1)第二章空调负荷计算 (4)2.1、室内、外计算参数的选择 (4)2.1.1 室外空气计算参数 (4)2.1.2 室内空气计算参数 (4)2.2 建筑物的热工参数 (5)2.3空调冷负荷计算 (5)2.3.1空调冷负荷计算原则 (5)2.3.2学生宿舍5346号房间冷负荷计算 (6)2.3.2.1围护结构冷负荷 (6)2.3.2.2新风冷负荷 (9)2.3.2.3总冷负荷 (9)2.3.2.4学生宿舍5346号房间冷负荷的分析 (10)2.3.3负荷计算简表 (11)第三章方案设计 (24)3.1空调系统比较 (24)3.1.1全空气系统优缺点 (24)3.1.2风机盘管加新风系统优缺点 (24)3.2空调系统方案确定 (24)3.2.1空调系统选择 (24)3.2.2空调水系统分区 (24)3.2.3空调新风系统分区 (25)3.3空调方案实施 (27)3.3.1学生宿舍楼房间内空气处理过程(以学生宿舍楼活动室22为例) (27)第四章空调风系统设计 (28)4.1 空调系统具体方案 (28)4.2 送风量的确定 (28)4.2.1设计实例 (28)4.3 气流组织设计 (29)4.3.1活动室、俱乐部气流组织选择 (29)4.3.2宿舍气流组织选择 (29)4.3.3气流分布要求 (29)4.4风口的选择 (30)4.4.1计算步骤 (30)4.4.2风口选择结果 (31)4.5.1风机盘管选择 (31)4.5.2新风机组选择 (38)4.6新风系统水力计算 (39)4.6.1 风道水力计算步骤 (39)4.6.2以一层一区新风机组为例计算 (40)4.6.3风管阻力汇总 (41)第五章空调水系统设计 (43)5.1 水系统概述 (43)5.1.1 两管制水系统的特点 (43)5.1.2 闭式系统的特点 (43)5.1.3 同程和异程系统的选择 (43)5.1.4 水系统方案的确定 (43)5.2 冷冻水系统的设计 (43)5.2.1冷冻水系统设计步骤 (43)5.2.2冷冻水系统水力计算 (44)5.2.3冷冻水系统各立管水力计算 (46)5.3 冷冻水泵的选型 (47)5.3.1 冷冻水泵设计规范 (47)5.3.2冷冻水泵选型 (48)在本次设计中共选用4台水泵,其中一台备用,水泵采取并联连接的方式,详细水泵信息见表5-3。

建环(暖通)空气调节毕业设计说明书 北京

建环(暖通)空气调节毕业设计说明书 北京

空气调节课程设计说明书院系名称:班级:学号:学生姓名:指导教师:2017年1月前言本设计的课题是:北京天翊公司办公楼空调设计。

主要任务是室内空调系统设计。

在设计中,进行夏季冷负荷的计算。

此次设计的空调系统为风机盘管加独立新风系统,侧送下回,新风处理到室内焓值再送入空调房间,而后又进行了风力及水力计算。

1原始资料1.1 工程名称及概况:本设计是北京市天翊办公楼空调系统,主要内容包括了空调风系统及水系统的全面设计。

该综合楼的建筑状况:共有五层。

一层为大厅、办公室,二层到五层为办公室及会议室。

此大厦总建筑面积为3045.6平方米,空调建筑面积2596.32平方米,总建筑高度16.5米,层高3.3米。

1.2气象资料及室内设计参数:地点:北京北纬:39°48′东经:116°28′海拔:31.3m夏季室内外设计计算参数大气压:1000.2hPa室外计算日平均温度29.6℃室外计算干球温度:33.5℃室内计算温度:26℃室外湿球温度:26.4℃室外平均风速:2.1 m/s室外空气相对湿度:61%室内空气密度:1.18g/ m3室外空气含湿量:19.3 g/kg夏季室内设计参数:1.3 土建资料:(1) 外墙体: 12类型墙 K=0.57;(2) 门窗:单框间隔层厚12mm的普通玻璃窗 K=3.3,挂浅色内窗帘,无外遮阳(3) 层高:3.3m。

(4) 屋面:1类型屋面 K=0.492 负荷计算2.1 夏季空调冷负荷的逐时计算:2.1.1负荷计算方法及公式(一)、外墙传热冷负荷1.外墙传热形成的冷负荷CLwq ,在室温允许波动范围大于或等于±1.0℃的空调区,其非轻型外墙传热形成的冷负荷,可近似按下式计算:wq CL =KF(t w l q -n t )式中 CLwq —外墙传热形成的逐时冷负荷(W );F —外墙传热面积,㎡;K —外墙传热系数)/(2C m W ⋅t w l q —外墙的逐时冷负荷计算温度,℃;n t —夏季空调区设计温度,℃(二)、外窗的温差传热冷负荷通过外窗非稳态传热形成的逐时冷负荷wm CL 按下式计算:wc CL =KF(wlc t -n t )式中 CLwc —外窗传热形成的逐时冷负荷(W )F —外窗传热面积,㎡;K —外窗传热系数)/(2C m W ⋅;wlc t —外窗的逐时冷负荷计算温度,℃;n t —夏季空调区设计温度,℃。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。


第二章:室内采暖工程设计
1.设计参数· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·5 2.建筑维护结构的校核· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·5 3.房间热负荷的计算· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·8 4.系统形式的选择· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·12 5.散热器的选择计算及散热器的布置· · · · · · · · · · · · · · · · · · · · · · · ·15 6.室内的水力计算及水压图· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·18
第 4 页
湖南大学课程设计
7. 其他要求:应根据当地的资源情况,优先考虑新能源的应用。 四、设计内容 设计内容由:室内采暖工程设计、室外供热管网设计和锅炉房工 艺设计三部分组成。
二、室内采暖工程设计
一、设计参数 1.建筑地址:河南省郑州市 2.气象资料及设计条件 北纬 34 度 43 分;东经 113 度 39 分 海拔 140.4m 大气压力:冬季 Pb =1012.8 hPa;夏季 Pb =991.7 hPa; 冬季供暖室外计算温度:-5℃ 冬季最低日平均温度: -11.4℃ 冬季室外平均风速: 冬季通风: 0℃ 冬季日照率: 4.3 m/s 空调相对湿度: 60% 53% 最大冻土深度: 27cm 供暖楼梯间温度 12℃ 供暖大厅温度 16℃ 冬季空气调节: -7℃
(2-3)
式中: R0min ——围护结构的最小传热热阻, m 2 oC / W ;
Rn ——围护结构内表面的传热热阻, m 2 oC / W ;
其中: Rn =0.115 m 2 oC / W ;
t y ——允许温差, oC ; t y =6.0
o
C;
a ——围护结构温差修正系数。
第五章:参考文献、附件及附图
1.参考文献 2.所有房间的热负荷列表 3.室内水力计算表 4.室外水力计算表 5.室内采暖系统图、平面图 6.室外供热管网平面布置图、水压图 7.锅炉房热力系统图
第 2 页
湖南大学课程设计 第一章、设计任务书
一、设计题目: 1. 某北方某师范学院供热工程、锅炉房工艺课程设计。 二、设计任务和目的 本设计由北方地区某市某师范学院的室外热水供热管网设计、 学 生公寓采暖设计和锅炉房工艺设计三部分组成。 全院分教学区和生活区两个区域。生活区包括教师宿舍、学生宿 舍、食堂、和浴室等,在采暖期间全天供热。教学区包括教学楼、图 书馆、体育馆、大礼堂和行政办公等建筑。教学区晚上 10 点以后停 止供热,维持值班温度。根据全院总平面图;按图中各建筑物的使用 功能、建筑面积、高度等,完成能满足全院各建筑物热负荷的供热管 网设计。根据学生公寓建筑图,完成学生公寓的采暖设计。根据全院 各建筑物总热负荷,完成锅炉房工艺设计。全院地势平坦,地下水位 较低。全院各建筑物的建筑面积详见总图。 学生根据所学基础理论和专业知识,结合实际工程,按照工程设 计规范、标准、设计图集和有关参考资料,在老师的指导下,独立完 法、步骤,了解相关专业的配合关系,培养学生分 析问题和解决问题的能力,为今后的毕业设计打下良好的基础。为将 来从事建筑环境与设备工程专业设计工作和施工、验收调试、运行管 理和有关应用科学的研究及技术开发等工作,奠定可靠的基础。
对于外墙、平屋顶及直接接触室外空气的楼板, a =1.0 把查得的数据代入式(2-3)得:
R0min =
0.469 m 2 oC / W 满足要求
经检验:
R
0
>
R
0min
(2)屋顶的传热热阻和最小传热阻的校核 屋顶的组成及参数为: 水泥沙浆 1 =20mm 1 =0.93 W m 0 C S1 =11.26 W m 2 0 C
D1 = R1*S1= 1 *S1/λ1=0.02*11.26/0.93=0.24
混凝土: 2 =150mm 2 =1.74 W m 0 C
S 2 =17.20 W m 2
0
C
D2=R2*S2= 2 *S2/λ2=0.15*17.2/1.74=1.48 沥青油毡: 3 =4 mm 3 =0.17 W m 0 C S3 =3.33 W m 2 0 C D3=R3*S3= 3 * S3 / 3 =0.004*3.33/0.17=0.078 屋顶的热惰性指标: 所以 D=0.24+1.48+0.078 =1.78 4 属于 III 型围护结构
Ay=24.61% Wy=5.53%
Qdwy =21845kJ/kg 5. 水质资料
总硬度
H0
永久硬度
H FT
暂时硬 度 HT 2.4 me/L
总碱度
A0
溶解固形 物 460 me/L
pH
4.5 me/L
2.1 me/L
2.5 me/L
8.0
6. 室内设计参数:按照《采暖通风与空气调节设计规范》 GB50019-2003 要求确定。
第四章:锅炉房工艺设计
1.锅炉型号及台数的选择· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·35 2.水处理设备的选择· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·35 3.给水设备和主要管道的选择和计算· · · · · · · · · · · · · · · · · · · · · · · ·37 4.气水系统主要管径的确定· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·38 5.燃气及排烟系统· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·39 6.排污系统· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·40 7.热工控制和测量仪器· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·40

1

湖南大学课程设计 目
第一章:设计任务书
1.设计题目· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·3 2.设计任务和目的· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·3 3.设计原始资料· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 4
湖南大学课程设计
课程设计计算说明书
设计名称:供热、锅炉综合课程设计 学校院系:湖南大学土木工程学院 专业班级:建筑环境与设备工程专业 指导老师: 学 日 生: 期:

0

湖南大学课程设计
前言
摘 要
人们在日常生活和社会生产中都需要使用大量的热能。 将自然界的能 源直接或间接地转化为热能,以满足人们需要的科学技术,称为热能 工程。 供暖就是用人工方法向室内供给热量, 使保持一定的室内温度, 以创造适宜的生活条件或工作条件的技术。 所有供暖系统都由热媒制 备(热源)、热媒输送和热媒利用(散热设备)三个主要部分组成。 热源和散热设备分别设置,用热媒管道连接起来,由热源向各个房间 或者各个建筑物供给热量的供暖系统,称为集中式供暖系统。按人体 生理条件对气温环境的要求,人们活动的环境温度在 12℃以上较为 适宜,集中供热的标准温度 18℃±2℃是根据人们的生理需求而确定 的。 在寒冷的冬季,由于房屋的保温作用,室内的温度一般要比室 外高出 5℃左右,当室外温度在 8℃时,室内就不能保证温度在 12℃ 以上, 人体便产生寒冷感, 所以我国把采暖的室外界线温度定为 8℃。 本次设计对象为郑州市某师范学院冬季供暖系统,设计任务如下:五 层教学楼热负荷计算、 教学楼采暖管网选择布置、 散热器计算和布置、 整个校区外网管路设计及水力计算、锅炉房设计计算等。
第三章:室外供热管网设计
1.供热管网的布置· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·25 2.供热管网水利计算· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·25 3.系统定压方式选择及水压图· · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·31 4.管道的敷设与保温· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·33 5.集中供热调节· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·34
