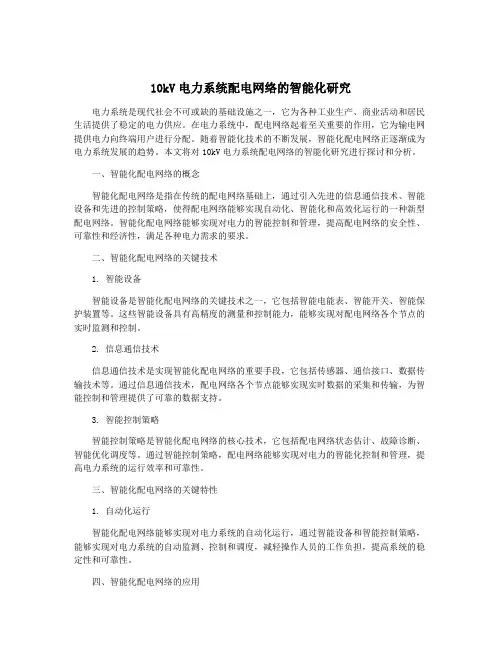

10kV电力系统配电网络的智能化研究

10kV电力系统配电网络的智能化研究电力系统是现代社会不可或缺的基础设施之一，它为各种工业生产、商业活动和居民生活提供了稳定的电力供应。

在电力系统中，配电网络起着至关重要的作用，它为输电网提供电力向终端用户进行分配。

随着智能化技术的不断发展，智能化配电网络正逐渐成为电力系统发展的趋势。

本文将对10kV电力系统配电网络的智能化研究进行探讨和分析。

一、智能化配电网络的概念智能化配电网络是指在传统的配电网络基础上，通过引入先进的信息通信技术、智能设备和先进的控制策略，使得配电网络能够实现自动化、智能化和高效化运行的一种新型配电网络。

智能化配电网络能够实现对电力的智能控制和管理，提高配电网络的安全性、可靠性和经济性，满足各种电力需求的要求。

二、智能化配电网络的关键技术1. 智能设备智能设备是智能化配电网络的关键技术之一，它包括智能电能表、智能开关、智能保护装置等。

这些智能设备具有高精度的测量和控制能力，能够实现对配电网络各个节点的实时监测和控制。

2. 信息通信技术信息通信技术是实现智能化配电网络的重要手段，它包括传感器、通信接口、数据传输技术等。

通过信息通信技术，配电网络各个节点能够实现实时数据的采集和传输，为智能控制和管理提供了可靠的数据支持。

3. 智能控制策略智能控制策略是智能化配电网络的核心技术，它包括配电网络状态估计、故障诊断、智能优化调度等。

通过智能控制策略，配电网络能够实现对电力的智能化控制和管理，提高电力系统的运行效率和可靠性。

三、智能化配电网络的关键特性1. 自动化运行智能化配电网络能够实现对电力系统的自动化运行，通过智能设备和智能控制策略，能够实现对电力系统的自动监测、控制和调度，减轻操作人员的工作负担，提高系统的稳定性和可靠性。

四、智能化配电网络的应用智能化配电网络已经在许多地方得到了广泛应用，比如智能城市、智能工厂、智能楼宇等。

在智能城市中，智能化配电网络能够实现对城市电力系统的智能化控制和管理，提高城市电网的安全性和稳定性。

110kV智能变电站技术方案研究

110kV智能变电站技术方案研究作者：郭瑛来源：《城市建设理论研究》2014年第08期摘要：智能变电站是智能电网的基础，是连接发电和用电的枢纽。

以某110KV变电站为模型，研究智能变电站系统配置方案，主要包括主站系统配置方案、间隔层设备配置方案、过程层设备配置方案以及对时系统方案。

本文的研究可为变电站智能化改造以智能变电站的运行维护提供技术支撑。

关键词：110kV智能变电站；技术方案；配置中图分类号： TM411 文献标识码： A1引言智能变电站是智能电网的重要基础和支撑。

设备智能化、通信网络化、模型和通信协议统一化以及运行管理自动化是智能变电站的基本特征。

本文研究的技术方案是以国家电网公司的《智能变电站技术导则》、《智能变电站继电保护技术规范》、《IEC 61850工程应用模型》等标准为设计依据。

根据智能电网功能需求、结合通用设计和“两型一化”标准化建设成果，以信息交互数字化、通信平台网络化和信息共享标准化为基础，严格遵循安全可靠、技术先进、资源节约、造价低廉的原则，实现信息化、自动化、互动化的智能变电站综合自动化系统。

本文以某110KV变电站实际工程为模型研究智能变电站的系统配置方案，该变电站总体工程概况如下：主变：两卷变，本期2台。

电气主接线：110kV户内GIS布置，内桥接线；10kV单母分段接线，开关柜安装。

110kV进线3回，PT间隔2个，分段间隔1个。

10kV出线20回，电容器组4台，所用变2台。

2整体技术方案站控层与间隔层保护测控等设备采用通信协议；间隔层与过程层合并单元通讯规约采用通信协议；间隔层与过程层智能终端采用GOOSE通信协议。

站控层设备、线路、内桥及主变间隔保护和过程层设备采用对时，间隔层常规保护设备采用码对时。

过程层与站控层的独立组网：站控层主要采用双星型100MB电以太网，各小室间交换机通过光纤进行级联；过程层采用单星型光以太网来传输信息。

信息的传输模式：保护装置的跳合闸信号采用光纤点对点方式直接接入就地智能终端；测控装置的开出信息、逻辑互锁信息、断路器机构位置和告警信息以及保护间的闭锁，启动失灵通过GOOSE网络进行传输。

10KV箱式变电站智能化设计及应用研究

10KV箱式变电站智能化设计及应用研究智能化设计是现代电力系统发展的重要方向之一。

10KV箱式变电站作为电力系统中的重要组成部分，其智能化设计和应用研究具有重要的意义。

本文将对10KV箱式变电站智能化设计及应用进行深入研究和分析。

首先，10KV箱式变电站智能化设计需要考虑的方面包括安全性、可靠性、效益性、可扩展性和可控性。

在安全性方面，可以利用智能化技术，通过传感器、控制器等设备对变电站进行实时监测和故障检测，提前发现变电站存在的安全隐患，并采取相应措施进行处理。

可靠性方面，可以通过自动化系统对变电站进行远程监控和管理，及时发现问题并进行修复，减少因人为原因引起的故障发生率。

在效益性方面，智能化设计可以提高变电站的运行效率，降低运维成本，并能够更好地适应不同场景的需求。

可扩展性方面，智能化设计需要考虑变电站的可扩展性，能够根据需求进行灵活的扩展和升级。

可控性方面，智能化设计需要提供良好的人机交互界面，在变电站的日常管理和运维过程中提供更加方便、高效的操作方式。

其次，10KV箱式变电站智能化应用的关键技术包括物联网、大数据、人工智能和云计算等。

物联网技术可以实现对变电站的设备、仪器等进行实时监测和数据采集，实现对变电站装置的远程监控和管理。

大数据技术可以对采集到的海量数据进行处理和分析，提取有用信息，为变电站的运维决策提供支持。

人工智能技术可以通过模型建立、数据分析等手段，实现对变电站的智能化管理和故障诊断。

云计算技术可以实现对数据的存储和共享，提供基于云的变电站管理平台，方便运维人员进行远程管理和控制。

此外，10KV箱式变电站智能化应用的具体场景包括智能巡检、智能故障处理、智能运维和智能能源管理等。

通过智能巡检技术，可以利用机器视觉和传感技术对变电站设备进行自动巡检和状态监测，实时获取设备的运行状态，及时发现隐患并进行预警。

智能故障处理技术可以利用大数据和人工智能技术对变电站的故障进行智能诊断和处理，提高故障处理的效率和质量。

基于10KV供配电管理创新及问题研究措施

环球市场/电力工程-126-基于10KV 供配电管理创新及问题研究措施杨晓燕宁夏博源电力工程有限公司摘要：10KV 配电线路在整个电力系统中起着输送的作用，是电力系统的输送通道。

由于，10KV 配电线路是电力的输送通道，所以，10Kv 配电线的线路是非常长的，只有这样，才可以满足大面积、大区域人们的用电需求。

也正是因此，所以，10KV 配电线路具有以下几种特点：线路距离长、分布面积广泛、受地理气候影响巨大。

我们必须要改善对10Kv 配电线路的管理，促使其可以正常运行，从而，最大程度的满足人们的用电需求。

基于此，本文将着重分析探讨10KV 供配电管理创新，以期能为以后的实际工作起到一定的借鉴作用。

关键词：10KV；供配电；问题；管理引言：在电力工程建设中，10kV 配电工程是重要的组成部分，其施工质量关系到电力工程的整体施工质量，并与人们生活生产的用电质量息息相关。

有效地对配电工程施工进行管理，保证工程的施工质量，保障配电网的安全、稳定运行是当前的一个重要课题。

1、10KV 供配电管理问题因素1.1人为因素由于10kV 配电线路需要铺设很长的线路，经常要穿过一些无人区与山谷等人烟非常稀少的区域，管理的难度非常大，因此，一些不法分子就会在管理较为薄弱的地带开展偷盗行为。

此外，部分超高装载的运货车，从一些狭窄区域时经过时，也有可能会对10kV 配电线路造成损坏，影响到整个供电系统的正常运行，这部分引起配电线路故障的危险因素都归属于人为因素。

1.2自然因素10kV 配电线路大部分都暴露在外，很容受到天气、温度等自然环境因素的影响，例如在雷雨或大风天气中，雷电和大风很容易对配电线路的局部造成破坏，但是这种情况破坏的规模相对较小，处理起来比较容易，而在一些比较特殊的自然环境中，例如：南方的雨雪天气，就很容易导致配电线路出现大面积电路损毁，且因为受损面积过大，处理难度也非常大。

1.3不合理的设计10kV 配电线路运行时通过的电流变化比较大，因此，需要在对配电线路进行设计时，进行避雷针安装或者其他安全防护措施的设计，而且在配电线路搭建时，经常遇到一些很特殊的地形，需要设计人员依据具体的地形与地质条件，设计对应的技术保护措施，但就实际情况而言，大部分的设计人员进行设计，都未对具体该区域内地形与地质条件进行考察，也就难以设计出合理的线路，进而引发故障。

智能变电站_南网调研

• 按信息流和工作流进行工具软件的整体规划
– 考虑配置、调试、运行、检修各环节使用者的不同背景和需求
• 将“虚”的软件联系可视化
– 虚端子应用的必要条件 – 检修和控制的安全性保证
工具软件
• IEC 61850配置工具
– 装置配置工具：VSCL 61850配置工具 – 系统配置工具：VSYS 61850配置工具
网络保护
网络保护
– 后备保护； – 线路/变压器过负荷减载； – 站间备自投功能； – 小电流接地选线；
计量：“瓶颈”在于校验方案和规程 • 国电南自DTAD 6268系列智能变电站电能表
– – – – – – – 具有IEEE 1588对时功能的电能表设计。 IEC 61850-9-2标准采样值网络传输的自适应接收。采用DL/T 645-2007的多功能电能表通信规约开发实现。基于IEC 61850的电能量数据模型实现、支持MMS。智能电能表在线校验方2s级的有功和无功电能算法实现及安全存储。
• 交换机
数字化变电站网络结构 I
变电站层设备站控间隔层网络间隔层设备
变电站层设备
100M/10M交换以太网
间隔层设备间隔1
间隔层设备间隔2
...
间隔层设备间隔N
母差等跨间隔的间隔层设备
过程层网络
100M交换以太网
100M交换以太网
100M交换以太网
100M交换以太网各种连线颜色示例：蓝色线：双绞线以太网
采样值、分别组网采样值、GOOSE GOOSE分别组网：唐山郭家屯
采样值、共网采样值、GOOSE GOOSE共网：桂林 500kV动模
网络保护网络保护
网络保护

10kV配电网自动化系统的智能化建设

10kV配电网自动化系统的智能化建设随着信息技术的飞速发展，电力行业也不断进行着智能化建设。

在电力系统中，配电网自动化系统是改进其可靠性和效率的关键工具。

对于10kV配电网自动化系统而言，其智能化建设需要充分考虑其特点和功能需求。

10kV配电网相较于传统配电网，更具有复杂性和智能化要求。

其主要特点包括：1. 经济性强。

10kV配电网的建设以实现供电的基本需求为主要目的，需尽可能节约成本。

2. 灵活性高。

10kV配电网主要应用于城市、工业园区等用电密集型场所，需灵活应对不同负荷和用电需求的变化。

3. 防护性弱。

10kV配电网的带电部分多采用半绝缘结构，其对环境的适应性和可靠性较差。

4. 承载能力较大。

10kV配电网能够承受较大的负载，对于可靠性和稳定性的要求也更高。

10kV配电网自动化系统的智能化建设还需考虑其必要的功能需求。

主要包括以下几个方面：1. 变电站自动化控制。

10kV配电网中的变电站需要实现自动化控制，以确保其优化运行和智能化调度。

2. 就地监控。

10kV配电网应设备相应的检测、故障诊断和数据采集装置，实现现场检测和监控。

3. 远程通信。

10kV配电网应该建立远程通信系统，以实现数据的实时传输和交互。

4. 自适应调整。

10kV配电网需要考虑各类负荷和其变化情况，实现自适应调整，提高其稳定性和可靠性。

三、智能化建设的技术手段1. 云计算技术。

通过云计算技术，实现设备、数据和信息的集中管理和处理。

提高10kV配电网整体的智能化水平；2. 物联网技术。

通过物联网技术，10kV配电网可实现设备的实时监测、故障诊断和自动控制，增强其自适应性和可靠性；3. 人工智能技术。

通过人工智能技术，10kV配电网可实现数据智能化分析和决策。

如对复杂故障进行快速诊断和处理，提高整个配电网的运行效率；4. 大数据技术。

通过大数据技术，10kV配电网可实现对设备、负载等数据的实时采集、分析和处理，并对数据进行大规模处理与复杂计算。

智能变电站的关键技术及应用分析

2021.2 EPEM169专业论文Research papers 智能变电站的关键技术及应用分析肇庆市恒信电力物业装饰工程有限公司刘裔年摘要：对智能变电站的定义与关键技术进行分析，探究其与常规变电站间的区别，突显智能化的优势与特点。

关键词：智能变电站；关键技术；应用措施1 智能变电站定义与相关技术此类变电站采用先进、低碳、可靠性强的智能设备，具有自动采集信息、监测信息、保护信息等功能，可满足全站信息数字化、信息共享标准化、通信平台网络化的要求，还可根据实际需求支持电网智能调节、实时自动控制、协同互动、辅助决策等，属于具备高级功能的变电站。

在以往常规变电站设备通讯中，存在通讯介质不统一、通讯协议不统一、通讯规约局限性等问题，各厂家自行扩充应用功能，无法相互操作，规约数据表达能力限制应用功能发展，且不支持装置间的通讯功能，而智能变电站便可有效克服上述问题。

智能变电站包含三层两网，同时也是二次设备网络化的主要体现，即站控层、间隔层与过程层。

其中，前两者以IEC61850标准的互联互操作为重心，实现数据共享；后者以稳定可靠为设计原则，屏柜内使用跳线，相同一小室内的平柜之间使用尾缆，跨小室使用光缆。

多模光纤主要是指可以传输多个光传导模，在局域网中应用广泛，接续简单，成本低廉。

在变电站中，适用于过程层组网、直连与光B码对时等；单模光纤只可传输基模，不存在模间时延差，宽带大于多模光纤，造价较高，可在大容量、长距离通信中应用。

在变电站中，此类光纤的作用在于线路保护的两侧间通信。

智能变电站的相关技术如下：设备状态可视化。

在不同监测项目中，可将实时监测结果展示出来，与相应项目的在线监测结果相匹配，利用鲜艳的颜色表示超过阀值的项目。

通过音效、曲线等将设备的综合状态展现出来，这样便可随时根据设备各项波形进行多阶段的功能对比。

智能预警。

针对站内数据、警告信息、故障信息进行全面处理，再根据系统对电网故障进行诊断，提供详细的影响度报告。

10千伏配电网智能开关管理系统研究

10千伏配电网智能开关管理系统研究摘要：近年来，我国对电能的需求不断增加，10KV配电网建设越来越多。

本文首先分析配网自动化含义，其次探讨10kV配电网规划中的应用智能配电网技术，最后就智能配电网技术的控制与应用进行研究，以供参考。

关键词：配电网规划；智能技术；电网技术引言网络、计算机、通信、大数据、传感器、物联网等技术的发展为10ｋＶ配电网自动化、智能化发展贡献了重要作用。

随着智能电网的发展，供电公司积累了大量的电能计量数据，丰富的数据基础使得数据挖掘方法实现线损检测成为可能。

1配网自动化含义分析配网自动化是随着互联网发展到现在才产生的一门新的专业技术，它是在运用了计算机科学，通讯手段、自动控制等最新技术，对配电网的工作状态和离线为工作状态进行可行性的智能化的监控，让配电网始终能够安全、高效率的运行。

为城市和居民不间断的提供稳定的电能。

所以说，我们努力科研去实现配电网自动化的目标就是提高供电企业供电时的安全性，降低供应阶段可能出现的安全事故，提高供电的质量和供电的效率，促进电力行业可持续高效率发展的进程。

用配电网自动化来实施建设智能型电网，可以最大化的增长电力企业乃至电力行业的经济效益，提高电力行业的整体服务水平，降低社会上由于电能供应不充足带来的不安定的影响。

2 10kV配电网规划中的应用智能配电网技术在使用智能配电网技术的过程中，能够实现对配电网的有效控制，并打造完善的监测系统，为城市配电网管理工作的开展提供便利性支持，并且可以确保整体运行规划的科学性与合理性，突出智能配电网技术应用的关键价值。

在10kV配电网规划项目中，应合理应用智能电网故障定位技术，并在在线检测技术的辅助作用下，提高了配电网运行安全系数，进而实现了可靠性等基本运行目标。

对于智能配电网技术来说，在应用和控制过程中，相应的优势和效应在以下4个方面中有着具体体现。

（1）通过合理管控停电时间，对停电时常予以缩短，避免对用户造成损失。

10kV变电站的电力施工技术措施

10kV变电站的电力施工技术措施摘要：随着电力事业发展速度不断加快。

10kV变电站在电力资源传输中的作用更加显著。

当前10kV变电站工程施工过程中会受到各方因素影响，导致施工质量及安全性难以得到根本上保障。

因此为平稳开展10kV变电站电力施工工作，施工单位还需要加强10kV变电站电力施工全过程管理力度。

本文就针对以上背景，首先提出10kV变电站电力施工主要内容及常见施工技术手段，制定电力施工技术应用管控对策，以供参考。

关键词：10kV变电站；电力施工；技术管理前言：社会经济的快速发展使各领域生产经营建设对电力资源的需求量提出了更高要求。

10kV变电站作为电力系统重要组成部分，在具体施工过程中也需要加强施工全过程管控力度。

结合10kV变电站具体运行要求，不断优化施工技术方案，加强施工各环节管控力度，确保工程能够始终处于高效规范的实施状态。

1、10kV变电站电力施工内容1.1土建施工在10kV变电站土建施工过程中，从根本上提供施工机械化水平，施工部门需要着重关注施工场地的整平工作。

针对10kV变电站架构，选择适宜的铁件及水泥杆等材料。

着重控制电力施工质量，派遣专业技术人员对施工材料、施工设备进行严格验收。

在10kV构架以及钢横梁安装过程中，需要借助水准仪设备对安装位置进行测量与调整，进一步增强各架构组装效果。

结合施工图纸在现场合理位置布置控制桩，为后续施工测量工作提供重要指导。

在电缆沟以及凝沟施工过程中还需要着重沟底内的积水，确保预埋件位置精准。

1.2电气施工在10kV变电站电气施工环节，施工单位需要做好严格的技术交底，进一步细化施工流程，保质量及安全管理工作能够贯彻落实在10kV变电站电力施工全过程中。

电气配合施工期间应当组织工作人员对现场进行细致勘查,结合施工现场实际情况选择电气设备规格,确保预埋件位置正确合理,防止出现返工问题出现.设备二次搬运期间需要选择就地卸车方法,尽量减少搬运次数,避免在搬运期间出现碰撞问题。

浅谈智能化变电站10kV高压开关柜在线测温技术

浅谈智能化变电站10kV高压开关柜在线测温技术摘要：随着时代的发展，越来越多的设备逐渐走向智能化，变电站也是如此。

在智能化变电站中，分析其基本结构以及基本运行方式，进而能最终实现10kV高压开关柜在线测温技术的投入使用。

本文在这前提下，主要介绍10kV高压开关柜在线测温技术的重要内容，同时分析该技术的实际应用过程，期望以供参考。

关键词：智能化变电站；测量温度；高压智能化变电站主要是电力系统直接向10kV配电网合理分配电气的设备，在时间较长的条件下，部分高压开关柜很可能通过4000A的电流。

在较高的工作电流和高压开关柜内部各插头发生位置偏移、动静触头较为松动、不合理的用料等因素的影响下，造成相应的电阻明显增加，进而导致10kV高压开关柜的内部严重发热。

我国对10kV高压开关柜具有严格规定（提供的产品应该符合国家鉴定文件或同有效证明文件）：如果超过允许的温度值，则会严重影响10kV高压开关柜的运行效率，从而造成事故。

因此，采取有效的在线测温技术，准确、实时监测10kV高压开关柜的内部温度是至关重要的。

一、10kV高压开关柜在线测温技术的基本内容与特点一般情况下，10kV 高压开关柜的柜体是全封闭式，其柜内所含有的空间范围很小，柜中包含较多的设备，造成电气设备之间的安全距离很短，这在一定程度上导致测温工作难度明显增加。

传统测温技术（温度传感器传送被监测点温度时，将自身编号ID也进行传输，当传输到计算器时，则会自动显示各监测点温度）大多存在或多或少的问题，如果使用传统测温技术对10kV高压开关进行测温操作，一般不能达到良好的效果。

因此，研究新型在线测温系统是很有必要的。

（一）原理10kV高压开关柜在线测温技术的工作原理为：采集器通过利用天线对SAW （表面声波）传感器传输无线电磁波信号，该传感器收到电池波信号后，叉指换能器（广泛应用的有效瑞利表面波换能器）就会引发声表面波，使得声表面波能顺着电压基材表面传递到反射区，再传递回叉指换能器，最终让叉指换能器利用天线，对采集器发射反向电磁波，最后采集器进行接收即可[1]。

浅论智能化变电站10kV高压开关柜在线测温技术

柜内元件进行实时监测．以便及时发现温度过高的情况．也能更及时的对其进行处理，从根本上避免安全事故的发生。
３１０ｋＶ高压开关柜在线测温技术的主要内容
１０ｋＶ高压开关柜的柜体一般是全封闭式的．由于柜内的
的电阻变大．如果电阻变大了．就会导致ｌＯｋＶ高压开关柜内
移开式开关柜，绝缘材料对导电位置产生了极大的干扰．导致以往的红外测温手段不能准对内部设备的温度进行测量。所
以，在１０ｋＶ高压开关柜中要使用开关柜内部测量的方法．对
【关键词】高压；智能化变电站；温度测量【中图分类号】ＴＭ５９１【文献标识码】Ａ【文章编号】２０９５ — ２０６６（２０１７）１８ — ００９３ — ０２
１引言
在１０ｋＶ配电网中。１０ｋＶ高压开关柜就是用来进行电气配备的电气设备，由于其工作时间较长．所以承担的高负荷电流也就较多．由于高负荷电流的影响．并且１０ｋＶ高压开关柜的各组件接头发生松动等现象．这会导致ｌＯｋＶ高压开关柜中
部热量升高，容易使其内部出现一定的损坏，所以，采取有效
的在线测温技术至关重要．合理的控制１０ｋＶ高压开关柜内部的温度．进而保证ｌＯｋＶ高压开关柜能够正常的运行。

10KV箱式变电站的智能化控制系统设计与研究

10KV箱式变电站的智能化控制系统设计与研究智能化控制系统是现代变电站设计中的重要组成部分，它能够提高变电站的自动化程度，提高运行效率，降低设备维护成本，提高电网的稳定性和可靠性。

本文将对10KV箱式变电站的智能化控制系统设计与研究进行探讨。

1. 研究背景和意义10KV箱式变电站作为电力系统中重要的配电设备，其智能化控制系统的设计和研究具有重要的现实意义。

随着电力系统的不断发展，人们对电能的需求也越来越高，特别是在新能源、微电网等领域的应用中，对于变电站的要求也更加严格。

智能化控制系统能够实现对箱式变电站的自动监测、远程控制以及设备运行状态的实时监测与维护，可以高效地响应故障和异常，提高电网的可靠性和安全性。

2. 智能化控制系统的基本组成智能化控制系统包括传感器、执行器、数据采集模块、远程监视与控制系统、本地控制系统等组成要素。

传感器负责变电站的数据采集，如温度、湿度、电流等实时参数；执行器负责对变电站设备进行远程控制，如断路器的开关；数据采集模块将传感器采集的数据进行处理和存储；远程监视与控制系统可以实时监视变电站的运行情况，并可以进行远程控制；本地控制系统位于变电站现场，用于手动操作和监视变电站设备。

3. 智能化控制系统设计的关键技术(1) 数据通信技术：如何实现变电站与远程监控中心之间的实时数据传输是智能化控制系统设计中的关键问题。

可以采用现有的通信技术，如以太网、无线通信等，确保数据的及时准确传输。

(2) 数据处理与分析技术：智能化控制系统需要处理和分析大量的数据，包括实时监测数据、历史数据等。

可以采用数据挖掘、数据分析等技术，从海量数据中提取有用信息，进一步优化变电站运行。

(3) 远程监控与控制技术：远程监控与控制系统可以实现对变电站的实时监视与远程操作，包括告警，故障检测与定位，设备维护等。

这需要借助于现代信息技术和互联网技术，确保远程监控与控制的准确性和可靠性。

(4) 安全技术：智能化控制系统的安全性是设计中需要特别关注的方面。

10kV配电系统综合继电保护的研究

10kV配电系统综合继电保护的研究摘要:随着科技的发展,在配电系统中的继电保护也逐渐的实现智能化。

在10KV的配电系统中已经采用集保护、测量、控制、通信多功能为一体的微机保护装置和断路器配合使用,在高压的配电系统中实现了综合的继电保护。

本文主要是对10KV的高压配电系统的综合继电保护进行研究与分析。

关键词:10KV 配电系统继电保护继电保护是电力系统的第一道防线,它是防止电力系统发生故障的重要组成部分。

因此,继电保护的正常工作是电力系统也正常工作的保障。

而随着各行各业对配电系统的安全性和可靠性的要求的提高,配电系统对继电保护的要求也相继提高。

目前采用集保护、测量、控制和通信多功能为一体的微机保护装置和断路器配合使用的综合继电保护的可靠性与安全性越来越得到人们的认同。

在一些公司生产产品的部门引入的就是10kV的市电,对于这样的电压的变电站的继电保护是非常重要的。

下面我们就针对该电压等级对其继电保护进行相关的研究,并对其综合继电保护进行分析。

1 综合继电保护的装置综合继电保护就是采用一些装置对高压开关柜进行保护,以确保电力系统的正常运行。

在电力系统中电流互感器、电压互感器、高压隔离开关、高压断路器、高压负荷开关和高压熔断器都是供测量和保护高压开关柜的重要设备。

1.1 电流互感器和电压互感器电流互感器和电压互感器统称为互感器,而它们其实是特殊的变压器。

在高压供电系统运行时,电压、电流等电气参数都需要测量和监视。

其中电压互感器用于测量电压,而电流互感器用于测量电流。

同时,还可以采用互感器作为继电保护和信号装置的电源,使得控制和保护装置与高压电路隔离开。

1.2 高压隔离开关高压隔离开关主要用来隔离高压电源,保证安全检修并能通断一定小电流。

但是它没有灭弧装置,因此不能接通或切断正常负荷电流,更不能切断短路电流,不允许带负载操作。

1.3 高压断路器高压断路器是高压输配线路中最为重要的电气设备,具有可靠的灭弧装置,不仅能接通和切断正常的负荷电流,还可以一定时间的短路电流,并能在保护装置作用下自动跳闸,切断故障电流。

10KV电网智能化关键技术及系统模式研究

10KV电网智能化关键技术及系统模式研究摘要:本文基于笔者多年从事智能电网的相关研究,以10kV电网智能化应用为研究对象,分析了智能配电网涉及的相关关键技术,研究探讨了智能化配电系统的模式,全文是笔者长期工作实践基础上的理论升华,相信对从事相关工作的同行有着重要的参考价值和借鉴意义。

关键词:10KV 配网供电可靠性引言目前电力传输基础设施基本可满足电力工业的需要,然而随着高质量、不间断服务电能需求的不断增长,陈旧资产造成的供电瓶颈将再次显现;另一方面,利润空间受到电价政策限制和供电区域市场容量限制,供电企业没有足够的资金应付日益增长的基础设施改善需求。

为了应对上述挑战,许多国家将配电系统的研究集中在“微网络(Microgrid)”,包括智能通信、控制、传感技术等领域。

美国在2003年6月发布的“Grid 2030———电力下一个100年的国家设想”报告中提到应用分布式智能体,建造智能的、自动化的配电网结构,并计划在未来将其变为现实。

事实上,目前的配电网已经在向“智能化”的方向迈进。

如自动计量管理、资产的远程监视和控制、基于IP的监控与数据采集技术(SCADA)、移动作业管理和数据挖掘、地理信息系统(GIS,Geographic Information System)及先进的配电网络分析等单项技术,以及它们的个别组合已在配电网中成功应用,并显现出不同的优势。

“智能”的提法在配电领域的各种技术中也并不鲜见,但“智能配电网”的概念尚无完整准确的定义。

智能配电网是以配电网及其相关资产为中心,针对其设计建造、运行、维护等综合应用各种先进自动化技术、通信技术、信息技术以及现代管理理念和手段,实现延长设备寿命,确定更换资产的优先顺序,降低配电网络改造花费和防止配电网络故障等目的,最终使供电企业能够提供质优价廉的服务。

随着科学技术的发展,其定义、内容也将不断补充、完善和发展。

1 智能配电网1.1 智能配电网依赖的技术1.1.1 自动计量管理自动计量管理能缓和需求增长和减少窃电。

智能变电站及技术特点

浅谈智能变电站及技术特点摘要：本文首先介绍了智能化技术的方案实例，然后探讨了智能化技术的实现，供相关工作人员参考。

关键词：智能变电站；技术特点；中图分类号：tm411+.4 文献标识码：a 文章编号：与传统的变电站形态相比，智能化变电站通过对变电站内各种实时状态信息的获取和共享，高度集成了变电站内的各种功能，实现各种功能的灵活分布和重构。

智能变电站中所应用到的各种先进技术不仅改变了变电站的传统架构，加强了变电站与电网内其他设备之间的信息交互共享，而且更好地实现了分层分布的控制管理方式，优化了站内的资源，进一步提高了变电站运行的可靠性和安全性。

一、智能化技术方案实例某110kv 变电站建立在iec 61850 通信技术规范基础上，按分层分布式来实现变电站内智能电气设备间的信息共享和互操作性。

从整体上分为三层: 站控层、间隔层、过程层。

站控层配置双站控层服务器，站控层集成工程师站、vqc( 电压无功综合控制) 、接地选线、一体化五防功能。

站控层与间隔层保护测控等设备采用iec61850 － 8 － 1 通信协议，双网以太网配置模式。

间隔层配置采用集中式保护测控一体化装置，按照不同电压等级母线段进行集中，考虑到集中式保护的检修方便和运行可靠性，所有集中式保护测控装置进行双重化配置。

间隔层从过程终端采样采用iec61850－ 9 － 2 通信协议，与过程终端单元采用goose 通信协议。

1) 110kv: 2 条110kv 线路的测控保护及进线备投功能由1 台集中式保护测控装置实现，双重化共配置。

2) 主变: 1 台主变的主保护、高中低压侧后备保护测控、录波等功能由1 台集中式保护测控装置实现，双重化配置共配置。

3) 35kv: 4 条线路、1 个分段的保护测控功能由2 台集中式保护测控装置实现，每段母线配置1 台，保护双重化2 段母线共配置4 台。

4) 10kv: 5 条线路、4 台电容、1 台所变、1个分段的保护测控功能由2 台集中式保护测控装置实现，10kv 部分保护双重化配置，每段母线配置2 套保护装置，10kv 共4 套保护装置。

智能化变电站10kV高压开关柜在线测温技术研究

监测，而不能用于目前广为使用的全封闭式金属开关柜ｌ２］。
２．２无线测温法
无线测温法是一种新型的测温方法，它一般由分散式测温
以当前应用较多的ＸＧＮ型及ＫＹＮ型开关柜为例，其内部
包含断路器、隔离开关、ＣＴ以及电缆头等电气元件。为避免因积污和受潮引起污闪事故，同时也为了避免小动物误人造成短
０引言作为电力系统中直接向１０ｋＶ配电网分配电能的电气设备，１ＯｋＶ高压开关柜长期通过较高的负荷电流，有部分高压开
关柜甚至长期通过高达４０００Ａ的电流。如此高的工作电流，再加上高压开关柜内部各插头（接头）发生位置偏移、动静触头
行校正，因此通用性较差，只能用于早期１ＯｋＶ开关柜温度的
１１０ｋＶ高压开关柜在线测温的特点
１ＯｋＶ高压开关柜由于设备结构以及运行方面的具体要求，其在线测温技术有以下特殊性『１］：
１．１非接触式的测温技术难以满足要求
接收装置之间要进行高压隔离，同时还不能对开关柜内部电气
元件的安全距离造成影响。这可以说是开关柜测温技术应用于实践需要解决的首要问题，也是影响在线测温技术发展的重
要原因。
光纤测温技术作为一种新兴的测温技术，具有十分广阔的应用前景。其最大特点就是可以对开关柜内部电气元件（如母排、动力电缆的接头等部位）进行“ 零距离 ” 的温度监测。由于光纤的特性，其既不会受到复杂电磁环境的影响，也不会对开

10KV箱式变电站的智能化设计与实现

10KV箱式变电站的智能化设计与实现智能化是当前电力系统建设的重要方向之一，而10KV箱式变电站作为城市配电网络的重要组成部分，其智能化设计与实现也显得尤为重要。

本文将探讨10KV 箱式变电站智能化设计的重要性、智能化设计的关键要素以及实现智能化的具体技术方案。

一、智能化设计的重要性1. 提高运行效率：通过引入智能化设计，可以实现对变电站运行情况的实时监测与管理，及时发现故障并进行远程诊断与维修，提高运行效率。

2. 降低维护成本：智能化设计可以实现对设备状态的实时监测与预警，及时发现设备故障，避免人车巡视造成的时间和资源浪费，降低维护成本。

3. 提升供电可靠性：通过智能化设计，可以及时发现变电站设备的异常情况，并进行智能告警与自动断电，从而降低故障对供电系统的影响，提升供电可靠性。

二、智能化设计的关键要素1. 数据采集与传输系统：通过配置传感器和采集装置，实现对设备运行参数、环境参数等数据的实时采集，并通过网络传输到监控中心或云平台。

2. 数据分析与处理系统：采集到的数据需要进行分析与处理，以实现对设备运行状态、能耗情况等的智能监测与分析，并根据分析结果做出相应的操作与控制。

3. 远程监控与控制系统：通过监测中心或云平台，实现对10KV箱式变电站的远程监控与实时控制，包括设备运行状态、遥控操作、故障诊断与处理等。

4. 数据安全与保护系统：在智能化设计中，数据安全与保护至关重要。

需要通过加密传输、应急备份等措施来确保数据的安全性和可靠性。

三、实现智能化的具体技术方案1. 传感器技术：通过安装温度传感器、湿度传感器、电流传感器等，实现对设备运行参数、环境参数等数据的实时采集。

2. 通信技术：采用物联网、5G等高速通信技术，实现数据的快速传输与远程监控。

3. 数据分析与人工智能技术：借助大数据分析和人工智能技术，对采集到的数据进行实时分析与处理，实现设备状态监测、故障预警等功能。

4. 远程监控与遥控技术：通过云平台或监控中心，实现对10KV箱式变电站的远程监控与操作，包括设备状态监测、告警处理、遥控操作等。

10KV电网智能化关键技术及系统模式研究

！
Ｑ：！
工业技术
ＳｃｅｎｃｉｅａＴｅｃｈｎｏｇｙｎｎｄｏｌＩｎｏｖａｉＨｅｒｄｔｏｎａｌ
１ＫＶ电网智能化关键技术及系统模式研究Ｏ
李颜（汉常青供电公司湖北武汉武
４００）３００
ห้องสมุดไป่ตู้
摘要：文基于笔者多年从事智能电网的相关研究，１ｋ本以Ｖ电网智能化应用为研究对象，析了智能配电网涉及的相关关键技术，究Ｏ分研探讨了智能化配电系统的模式，文是笔者长期工作实践基础上的理论升华，信对从事相关工作的同行有着重要的参考价值和借鉴意义。全相关键词：Ｏ配网供电可靠性．ＩＫＶｉ中图分类号：ＰＴ２文献标识码：Ａ文章编号：７－０８２１）０ａ一ｏ３ —０１４９ｘ（０１ｌ（）ｏ９２６
１１１自动计量管理．．自动计量管理能缓和需求增长和减少窃电智能仪表装在家庭或商业区，通过用智能仪表收集不同时间的电力消费数据，帮助实现分时计价，励消费者在高峰时鼓间少用电能。时电价受到各国政府的欢分迎，为它有助于减少高峰需求增长，因推迟配电网络改造，持电价稳定。外，装保另安在配电网络上的智能仪表也能帮助供电企业确定窃电位置，而减少企业损失。从通过鼓励避峰消费，能帮助平衡配电网络负还载。１１２资产的远程监视与控制．．资产的远程监视与控制能够延长关键配电网络资产寿命和通过故障预测改善客户服务。统的遥测网依赖于点对点的通传向迈进。自动计量管理、产的远程监视信系统，置在配电网络的故障指示器和如资设和控制、于Ｉ基Ｐ的监控与数据采集技术开关连接到中央控制室，了发送和接收为（ｃＡ）移动作业管理和数据挖掘、理信息，个设备需要建立专门的通道许多ｓＡＤ、地每信息系统（Ｓ，ｏａｈｉＩｆｍａｉｎＧＩＧｅｇｒｐｃｎｏｒｔｏ设备完全不连接，量的计量设备由现场大Ｓｔｍ）先进的配电网络分析等单项技工作人员人工读取，电网络管理基于受ｙｓｅ及配术，及它们的个别组合已在配电网中成限和时延的信息。备投资基于年限和设以设功应用，显现出不同的优势。并备人工检查，行人员通常在用户投诉时运 “ 能 ” 提法在配电领域的各种技术才发现故障。智的中也并不鲜见， “ 能配电网” 概念尚无但智的１１３基于ＩｓＣＡＤＡ与无线通信技．．Ｐ的完整准确的定义。智能配电网是以配电网及术其相关资产为中心，对其设计建造、行、针运配电网的数据采集及监控（ＣＡＤＡ）Ｓ对维护等综合应用各种先进自动化技术、通信象来自广大地域的配电线路、次设备以一技术、息技术以及现代管理理念和手段，及配电终端，们大多运行在温度变化剧信它实现延长设备寿命，确定更换资产的优先顺烈、境污染、环电磁干扰、在外力破坏可存序，降低配电网络改造花费和防止配电网络能性的恶劣环境中，此要求它们及连接因故障等目的，终使供电企业能够提供质优它们的通信系统具有很高的可靠性。用最利价廉的服务。着科学技术的发展，定义、基于Ｉ随其Ｐ的ｓＣＡＤＡ，削减通信成本，能并提供内容也将不断补充、完善和发展。个健壮的、错的体系结构，易大规模容容跨通信网络支持传感器、能仪表和远程智１智能配电网个人数字助理（ＰＤＡ，ｒｏａＤｉｔｌＰｅｓｎｌｇｉａ１．智能配电网依赖的技术１Ａｓｉｔｎ）使用，越原有通信基础设施ｓｓａｔ的超目前电力传输基础设施基本可满足电力工业的需要，而随着高质量、间断服然不务电能需求的不断增长，旧资产造成的陈供电瓶颈将再次显现；一方面，润空间另利受到电价政策限制和供电区域市场容量限制，电企业没有足够的资金应付日益增供长的基础设施改善需求。为了应对上述挑战，多国家将配电许系统的研究集中在 “ 网络（ｃｏｒｄ ” 包微Ｍｉｒｇｉ），括智能通信、制、感技术等领域美国控传在２０年６０３月发布的＂ｉ２３ — — 电力ＧｒｄＯＯ下一个ｌ０的国家设想 ” 告中提到应用０年报分布式智能体，造智能的、建自动化的配电网结构，计划在未来将其变为现实。实并事上，目前的配电网已经在向 “ 能化 ” 方智的

基于10kV电力系统配电网络的智能化

具有数字通信的功能，但却不是严格经互操作性和一致性测试过
终端层：柱上、变压嚣、电站等供
的电力设备，果协议达不到统一，信兼容性就会变的很差。而如通
０ｋＶ智能化配电系统是由具有通信功能的智能化设备（ＬＡＣＬ如Ｅ优化后的１电力系统配电网络智能化装置就具有灵活的处理满即也公司的智能配电仪表等）经数字通信和计算机系统网络连接，现功能，足配电网络开放性的要求，兼容其他智能化装置，可实了变电站电力设备运行管理的智能化。这个电力系统能够实现数连接标准的现场总线产品，扩展灵活，足用户在变电站内不同设满据的故障分析、字通信、时采集、护定值管理、程操作与程备系统集成的不同要求嘲。数实保远序控制、件记录与告警、事各类报表和设备维护信息管理等功能。面对１电力系统配电网络有时要直接面向控制终端，０Ｖｋ分布广、
图２为ＡＣＮＲＬ系统模型图，简述了１Ｖ电力系统配电ＥＯＴＯ其０ｋ网络智能化的应用。
２
｝ ¨ ■
２智能化配电系统的模式
２．１Ｖ电力系统配电网络智能化１０ｋ
根据我国行政管理体制及配电网网络结构的现状，可以看出我国现有的配电智能化基础模式，配电智能化系统多采用分层控制处理的模式，有代表性的城市ｌｖ配电智能化系统分４层，具０ｋ
