加查变电站行波测距装置安装调试记录概要
加查变电站行波测距装置安装调试记录概要

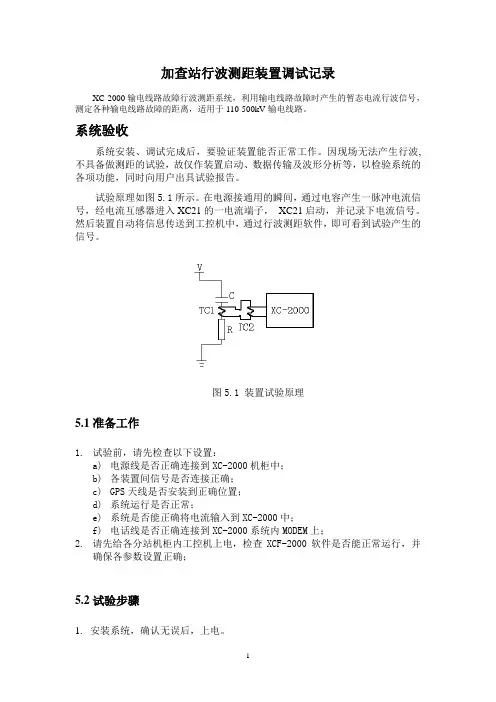

加查站行波测距装置调试记录XC-2000输电线路故障行波测距系统，利用输电线路故障时产生的暂态电流行波信号，测定各种输电线路故障的距离，适用于110-500kV输电线路。
系统验收系统安装、调试完成后，要验证装置能否正常工作。
因现场无法产生行波,不具备做测距的试验，故仅作装置启动、数据传输及波形分析等，以检验系统的各项功能，同时向用户出具试验报告。
试验原理如图5.1所示。
在电源接通用的瞬间，通过电容产生一脉冲电流信号，经电流互感器进入XC21的一电流端子，XC21启动，并记录下电流信号。
然后装置自动将信息传送到工控机中，通过行波测距软件，即可看到试验产生的信号。
图5.1 装置试验原理5.1准备工作1.试验前，请先检查以下设置：a)电源线是否正确连接到XC-2000机柜中；b)各装置间信号是否连接正确；c)GPS天线是否安装到正确位置；d)系统运行是否正常；e)系统是否能正确将电流输入到XC-2000中；f)电话线是否正确连接到XC-2000系统内MODEM上；2.请先给各分站机柜内工控机上电，检查XCF-2000软件是否能正常运行，并确保各参数设置正确；5.2试验步骤1.安装系统，确认无误后，上电。
2.整定各分站GPS2000的RS422口的波特率为2400bps，等待其同步后，进行下一个步骤。
3.整定各分站XC-21的波特率为19200bps，整定其待测的线路长度；整定其时钟，看能否被时钟同步。
4.检查各分站后台机与前置机能否通讯，检查各分站之间、及其与主站之间能否正常通讯。
5.模拟行波信号启动测距系统，检查分站能否正常启动，检查其启动时间、波形等，稍候，分站之间互相交换数据，并按照以下表格进行试验记录：6.检查系统启动报警、异常报警功能。
7.可重复步骤多次。
8.记录下整个试验的结果。
（见附件）附件1：系统验收试验方案1、概述随着我国经济建设的日益发展，对供电的质量和可靠性提出了愈来愈高的要求。
