酒店热水设计方案

Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT

酒店热水设计方案

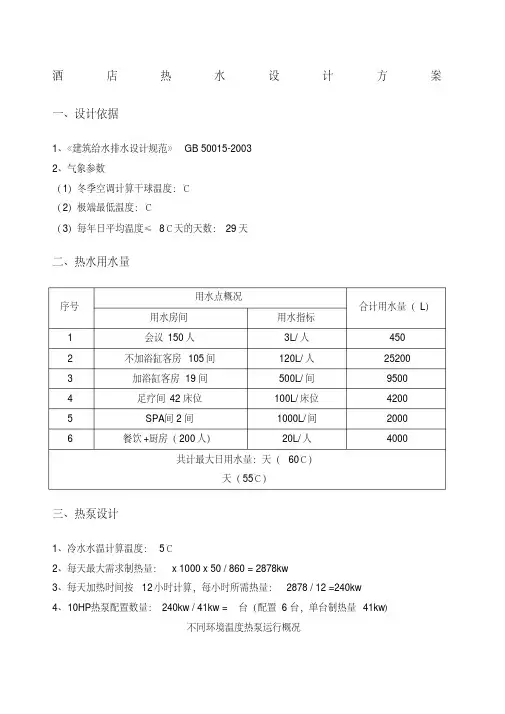

一、设计依据

1、《建筑给水排水设计规范》GB 50015-2003

2、气象参数

(1)冬季空调计算干球温度:℃

(2)极端最低温度:℃

(3)每年日平均温度≤8℃天的天数:29天

二、热水用水量

三、热泵设计

1、冷水水温计算温度:5℃

2、每天最大需求制热量: x 1000 x 50 / 860 = 2878kw

3、每天加热时间按12小时计算,每小时所需热量:2878 / 12 =240kw

4、10HP热泵配置数量:240kw / 41kw = 台(配置6台,单台制热量41kw)

不同环境温度热泵运行概况

5、电辅加热按热泵制热量40%配置,240kw x =96kw,配100KW电加热。

四、保温水箱容量设计

1、最大日用水量:(55℃)

2、高峰用水时间:4小时

3、高峰时期总用水量:4 x k x / 24 = 46T(55℃)(k=)

4、水箱容量 = 高峰时期总用水量–高峰时期热泵产水量 =39T (水箱40T)

五、热泵热水系统设计

1、采用高温制热循环式热泵热水系统

(1)直热补水:补进水箱的水温恒定,水箱水温变化相对较小

(2)循环恒温:水箱水温降低时,循环加热

六、热水供水系统设计

1、系统分区

2、供水方式

(1)7~11层自然压力不足,设置一套变频供水系统,变频供水泵组设置在屋顶。回水管设置在每个用水点,全程同程回水。屋面设置电磁阀控制,温度控制回水。

(2)1~6层采用自然压力供水,3~6层自然压力保持在~公斤之间。1~2层用水点均是洗手面盆,压力稍大,不影响使用,不设减压系统。屋顶设置回水泵,温度控制回水。

七、冷水给水系统

1、冷水用水定额:500L/床位(含热水)

2、屋顶冷水箱容量按最大日用水量25%设计:124间 x 2 x 500 x = 30T

3、地下室储水箱容积:100T

4、用水点供水系统和分区方式,按热水方式设计,保证用水点压力平衡。

5、冷水增压泵流量按给水设计秒流量计算:L=56m3/h,H=65mH20,N=

(1)负一层储水箱如果要与消防水箱共用,要通过液位优先保证消防水箱水量,水箱容量要同时满足。

(2)屋顶冷水箱与消防水箱共用,也要优先保证消防水箱水量,水箱容量要同时满足。

(3)建议消防水箱和冷水箱分别设置。

八、关于热泵需求的一些问题回复

1、用水水源–抽水方式

提问:选用“(2)先将井水+市政水抽到负一层储水箱,再用泵抽到楼顶水箱”

答复:优势:可以减小屋顶冷水箱容量,备用水量更可靠。

2、楼顶水箱–

提问:选用“水箱数量---4个水箱:(市政水+井水的)原水水箱---过滤系统---净化储水箱---冷水箱+热水箱”

答复:楼顶设一个冷水箱和一个热水箱,净化和过滤系统在地下室,进净化储水箱之前过滤。

3、热泵机组–

选用“直热式+循环式共同使用”

优势:水箱水温恒定。

热泵推荐品牌:美的、格力

水泵推荐品牌:格兰富、威乐

4、提问:分区 - 低区冷、热水进房间的支管道加装减压阀调整冷、热水的压力平衡。回水泵安装在楼顶,是否能保障低区回水顺畅

答复:支管加装减压阀之后,回水泵装在楼顶,不能顺畅回水,只能主管道回水。回水泵安装在底层时,可以顺畅回水。

5、提问:水压 - 是否能够做到同源同压:热水末端压力来自冷水供水系统。

回复:热水箱采用承压水箱时可以做到同源同压。本项目冷热水供水方式相同,用水点压力相近,不建议设承压水箱。

(1)关于太阳能集热系统:设备层屋面除去热泵热水系统、空调系统之后,剩余空间不足70平面,全设置太阳能集热系统,每天产水量4T左右,作用不大。

九、热水系统配电概况

十、冷水系统配电概况
