柜容仪使用说明书

HNGR-Ⅱ型柜容仪使用说明书江苏环能工程有限公司柜容仪使用说明书产品介绍HNGR-Ⅱ型柜容仪是用来测量干式煤气柜柜位、柜容量及活塞升降速度、气容量变化速度的仪表，兼有柜位高高限、柜位高限、柜位低限、柜位低低限、活塞升降变化速度高限报警功能,4-20mA煤气柜柜位远传输出、4-20mA活塞升降速度输出。

产品特点1.采用320×240新型点阵式大屏幕液晶显示器，能同时显示气柜容量模拟比例尺、气柜气休容量测量值和气柜活塞移动速度、气柜活塞高度、气柜容量增减速度测量值中的任意一个（这3个测量值可切换显示）。

煤气柜活塞运行速率、煤气柜煤气量变化速率7位数码显示(切换显示)。

2.设有气位高高限、气位高限、气位低限、气位低低限及气位变化速度高限屏幕显示报警功能3.设有高高限，高限和低限，低低限开关报警功能，继电器常开点输出，开关负载3A 120V AC/24VDC，最大转化电压240V AC/60VDC，开关接触电阻100mΩMax at 6VDC 1A，开关次数1000000次。

4.可以进行当前活塞高度、活塞最大运行高度(总柜高)、编码器每旋转一周活塞行程、煤气柜截横截面积、煤气柜高高限百分比、煤气柜高限百分比、煤气柜低限百分比、煤气柜低低限百分比及速率高报警值设定。

5.电源具有反向保护功能、1000V隔离，宽供电电压额定24V ，范围18—36V，电源功率小于5W。

6.4-20mA 远传输出具有宽环路电压，范围7.5-36V。

负载<500欧姆。

7.编码器信号光电隔离输入。

8.触摸屏输入，操作时只要用触笔点击屏上显示的键盘即可，十分方便、易用。

操作方法1、运行：本仪器正常情况下上电即进行正常运行．正常运行情况下显示屏如图1所示。

图1 柜容仪正常工作窗口窗口各部位作用1．气柜气体容量显示窗口，最大显示值9999999立方米。

2．气柜活塞高度，最大显示值999.99米、气柜活塞移动速度，最大显示值±999.9米、气柜容量增减速度，最大显示值99999立方米/小时，显示窗口，通过转换键对3个测量值进行转换。

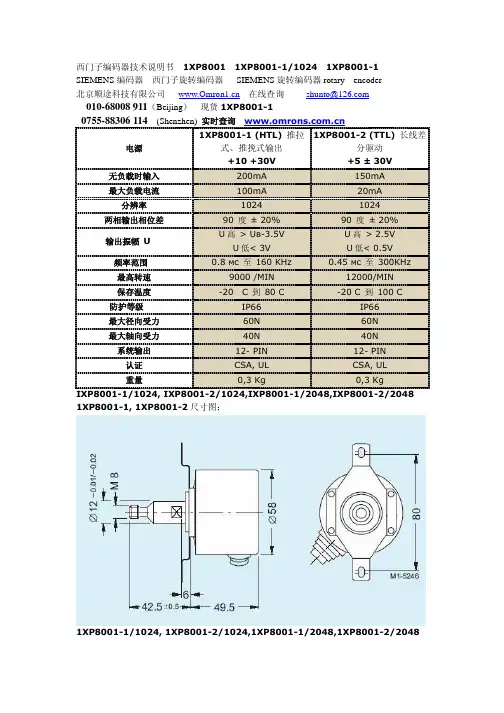

西门子编码器技术说明书

010-68008 911（Beijing）现货 1XP8001-1 0755-88306 114 (Shenzhen) 实时查询
-20 С 到 100 С
防护等级
IP66
IP66
最大径向受力
60N
60N
最大轴向受力
40N
40N
系统输出
12- PIN
12- PIN
认证
CSA, UL
CSA, UL
重量
0,3 Kg
0,3 Kg
IXP8001-1/1024, IXP8001-2/1024,IXP8001-1/2048,IXP8001-2/2048 1XP8001-1, 1XP8001-2 尺寸图：
1XP8001-1/1024, 1XP8001-2/1024,1XP8001-1/2048,1XP8001-2/2048
1XP8001 西门子编码器 1XP8001-1/1024(推荐型号) 实际照片 1XP8001-1
北京顺途科技有限公司在线查询 shunto@
0755-88306 114 (Shenzhen) 实时查询
1XP8001-1 (HTL) 推拉 1XP8001-2 (ТTL) 长线差
电源
式、推挽式输出
分驱动
+10 +30V
+5 ± 30V
无负载时输入
200mA
150mA
最大负载电流
100mA
20mA
分辨率
1024
1024
两相输出相位差
90 度 ± 20%
90 度 ± 20%
输出振幅 U
U 高 > Uв-3.5V U 低< 3V
U 高 > 2.5V U 低< 0.5V

编码器使用说明书
