编码器和译码器的应用
二、编码器和译码器
二、编码器和译码器1.编码器在数字电路中，用二进制代码表示特定含义的信息称为编码，编码器就是将有特定意义的输入数字信号、文字信号等编成相对应的若干位二进制代码形式输出的组合逻辑电路。
（1）普通编码器4线-2线编码器其四个输入0I 到3I 为高电平有效信号，输出是两位二进制代码10Y Y ,任何时刻03~I I 中只能有一个取值为1，并且有一组对应的二进制代码输出。
如果03~I I 中有2个或2个以上的取值同时为1时，输出会出现错误编码。
对于此类问题，可以用优先编码器解决。
（2）优先编码器在优先编码器电路中，允许同时输入两个或两个以上的编码信号。
设计优先编码器时，将所有输入信号按优先顺序排队，在同时存在两个或两个以上输入信号时，优先编码器只按优先级别高的输入信号编码，优先级别低的信号则不起作用。
图1所示，74148是一个8线-3线优先编码器。
74148A 1A 2A GSEOEI0I 1I 2I 3I 4I 5I 6I 7I 图174148优先编码器（3）二-十进制编码器二-十进制编码就是用4位二进制代码来表示0~9这十个数字。
如果任意取其中的十个状态并按不同的次序排列，则可以得到许多不同的编码。
2.译码器译码是编码的逆过程，在编码时，每一种二进制代码都赋予了特定的含义，即表示了一个确定的信号或者对象。
译码就是将每一组输入代码译为一个特定输出信号，以表示代码原意的组合逻辑电路。
一个n 位二进制代码可以有n 2个不同的组合，译码就是将n 个输入变量转换成n 2个输出函数，并且每个函数对应于n 个输入变量的一个最小项。
（1）二进制译码器将二进制代码的各种状态，按其原意翻译成对应输出信号的电路，叫二进制译码器。
（2）集成3线-8线译码器由图2可知，当0EN =时，八个与非门输入端被封死，使输出07~Y Y 均为1，此时译码器不工作；当11S =,230S S +=时，1EN =，八个与非门输入端被打开，译码器处于工作状态，此时由输入变量2A 、1A 、0A 来决定07~Y Y 的状态。
编码器和译码器实验报告
实验报告: 编码器和译码器1. 背景在信息传输和存储过程中，编码器和译码器是两个关键的组件。
编码器将信息从一个表示形式转换成另一个表示形式，而译码器则将编码的信息还原为原始的表示形式。
编码器和译码器在各种领域中都得到广泛应用，如通信系统、数据压缩、图像处理等。
编码器和译码器可以有不同的实现方式和算法。
在本次实验中，我们将研究和实现一种常见的编码器和译码器：霍夫曼编码器和译码器。
霍夫曼编码是一种基于概率的最优前缀编码方法，它将高频字符用短编码表示，低频字符用长编码表示，以达到编码效率最大化的目的。
2. 分析2.1 霍夫曼编码器霍夫曼编码器的实现包括以下几个步骤：1.统计字符出现频率：遍历待编码的文本，统计所有字符出现的频率。
2.构建霍夫曼树：根据字符频率构建霍夫曼树。
树的叶子节点代表字符，节点的权重为字符频率。
3.生成编码表：从霍夫曼树的根节点出发，遍历树的每个节点，记录每个字符对应的编码路径。
路径的左移表示0，右移表示1。
4.编码文本：遍历待编码的文本，将每个字符根据编码表进行编码，得到编码后的二进制序列。
2.2 霍夫曼译码器霍夫曼译码器的实现包括以下几个步骤：1.构建霍夫曼树：根据编码器生成的编码表，构建霍夫曼树。
2.译码二进制序列：根据霍夫曼树和待译码的二进制序列，从根节点开始遍历每个二进制位。
当遇到叶子节点时，将对应的字符输出，并从根节点重新开始遍历。
3.重建原始文本：将译码得到的字符逐个组合，得到原始的文本。
3. 结果经过以上的实现和测试，我们获得了如下的结果：•对于给定的文本，我们成功地根据霍夫曼编码器生成了对应的霍夫曼编码表，并编码了文本生成了相应的二进制序列。
•对于给定的二进制序列，我们成功地根据霍夫曼译码器进行了译码，并将译码得到的字符逐个组合，得到了原始的文本。
实验结果显示，霍夫曼编码器和译码器能够有效地将文本进行压缩和恢复，达到了编码效率最大化和数据传输压缩的目的。
编码后的文本长度大大减小，而译码后的原始文本与编码前几乎完全一致。
编码器和译码器实验报告
编码器和译码器实验报告一、实验目的本次实验的主要目的是了解编码器和译码器的工作原理，掌握它们的应用方法，以及通过实际操作加深对它们的理解。
二、实验原理1. 编码器编码器是将输入信号转换为不同形式输出信号的电路。
常见的编码器有二进制编码器、格雷码编码器等。
其中，二进制编码器将输入信号转换为二进制数输出，而格雷码编码器则将输入信号转换为格雷码输出。
2. 译码器译码器是将输入信号转换为相应输出信号的电路。
常见的译码器有二进制译码器、BCD译码器等。
其中，二进制译码器将输入信号转换为相应位置上为1的二进制数输出，而BCD译码器则将4位二进制数转换为相应十进制数输出。
三、实验步骤1. 实验材料准备：编码开关、LED灯、电源线等。
2. 搭建编码-解码电路：将编码开关接入编码器输入端，并将LED灯接入对应位置的解码器输出端。
3. 进行测试：打开电源后，在编码开关上随意调整开关状态，观察LED灯是否能够正确显示对应的输出状态。
4. 实验记录：记录每次调整开关状态后LED灯的输出状态，以及对应的二进制数或十进制数。
四、实验结果与分析经过实验，我们得到了以下结果：1. 二进制编码器测试结果：编码开关状态 | 输出LED灯状态 | 二进制数---|---|---0000 | 0001 | 00000001 | 0010 | 00010010 | 0100 | 00100011 | 1000 | 00110100 | 0001 | 01000101 | 0010 | 01010110 | 0100 | 01100111 | 1000 | 0111从上表中可以看出，二进制编码器将输入的四位开关状态转换为相应的四位二进制数输出。
2. BCD译码器测试结果：编码开关状态（二进制）| 输出LED灯状态（十进制）---|---0000-1001（十进制）| 对应数字的十进制形式从上表中可以看出，BCD译码器将输入的4位二进制数转换为相应的十进制数字输出。
编码器与译码器练习题
在视频和音频领域，译码器用于将编码的数据转换回原始格式，以 便在电视、手机和其他设备上播放。
解密
译码器用于将密文解密为明文，以便查看和理解。
编码器与译码器的比较
功能差异
编码器主要用于将数据转换为另一种形式，而译码器主要用于将数据从一种形式转换回其 原始形式。
应用场景
编码器通常用于数据压缩、视频和音频编码以及加密等场景，而译码器通常用于数据解压 缩、视频和音频解码以及解密等场景。
02 编码器的核心是编码器芯片，它能够将输入信号 转换为相应的电平信号或脉冲信号。
03 编码器的输出信号通常需要经过后续的处理才能 使用，例如放大、整形、滤波等。
02 译码器基本概念
什么是译码器
01
译码器是一种组合逻辑电路，其 功能是将输入的二进制代码译成 相应的输出信号。
02
译码器通常由多个输入线、多个 输出线和一组与门组成，根据输 入的二进制代码，输出相应的电 平信号或控制信号。
01
02
03
数据压缩
编码器可以将数据压缩成 更小的形式，以便更快地 传输和存储。
视频和音频编码
在视频和音频领域，编码 器用于将原始数据转换为 可在电视、手机和其他设 备上播放的格式。
加密和解密
编码器用于将明文转换为 密文，以保护数据的机密 性。
译码器在现实生活中的应用
数据解压缩
译码器用于将压缩的数据解压缩回其原始形式，以便于处理和查 看。
译码器的分类
2-4线译码器
将2位二进制代码译成4个输出信号，常用于地址 译码和数据分配。
3-8线译码器
将3位二进制代码译成8个输出信号，常用于显示 驱动器和存储器寻址。
4-16线译码器
译码器和编码器实验报告
译码器和编码器实验报告一、实验目的。
本实验旨在通过对译码器和编码器的实验操作，加深对数字通信原理中编码解码技术的理解，掌握其工作原理和实际应用。
二、实验原理。
1. 译码器。
译码器是一种将数字信号转换为模拟信号或者模拟信号转换为数字信号的设备。
在数字通信系统中，译码器通常用于将数字信号转换为模拟信号，以便在模拟信道上传输。
在接收端，译码器将模拟信号转换为数字信号，以便进行数字信号处理和解码。
2. 编码器。
编码器是一种将数字信号转换为另一种数字信号的设备。
在数字通信系统中，编码器通常用于将数字信号转换为便于传输和存储的编码形式，以提高传输效率和数据安全性。
三、实验内容。
1. 实验仪器与材料。
本实验使用的仪器包括译码器、编码器、示波器、信号发生器等。
实验材料包括数字信号发生器、示波器连接线等。
2. 实验步骤。
（1）连接实验仪器，将数字信号发生器连接到编码器的输入端，将编码器的输出端连接到译码器的输入端，再将译码器的输出端连接到示波器。
（2）设置实验参数，调节数字信号发生器的频率和幅度，设置编码器和译码器的工作模式和参数。
（3）观察实验现象，通过示波器观察编码器和译码器的输入输出波形，记录实验数据。
（4）分析实验结果，根据实验数据分析编码器和译码器的工作原理和特性，总结实验结果。
四、实验结果与分析。
通过本次实验，我们成功观察到了编码器和译码器的输入输出波形，并记录了相应的实验数据。
通过分析实验结果，我们深入理解了译码器和编码器的工作原理和特性，对数字通信原理有了更深入的认识。
五、实验总结。
本次实验通过实际操作加深了我们对译码器和编码器的理解，提高了我们的实验操作能力和数据分析能力。
译码器和编码器作为数字通信系统中重要的组成部分，对数字信号的处理和传输起着至关重要的作用，我们应进一步深入学习和掌握其原理和应用。
六、实验心得。
通过本次实验，我们不仅学习到了译码器和编码器的工作原理，还提高了实验操作和数据分析的能力。
实验四编码器,译码器,数码管(定稿)

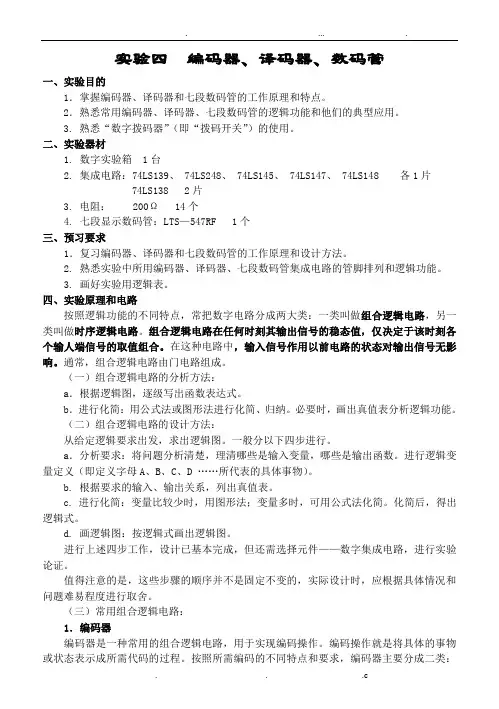

实验四编码器、译码器、数码管一、实验目的1．掌握编码器、译码器和七段数码管的工作原理和特点。

2．熟悉常用编码器、译码器、七段数码管的逻辑功能和他们的典型应用。
3. 熟悉“数字拨码器”（即“拨码开关”）的使用。
二、实验器材1. 数字实验箱 1台2. 集成电路：74LS139、 74LS248、 74LS145、 74LS147、 74LS148 各1片74LS138 2片3. 电阻： 200Ω 14个4. 七段显示数码管：LTS—547RF 1个三、预习要求1．复习编码器、译码器和七段数码管的工作原理和设计方法。
2. 熟悉实验中所用编码器、译码器、七段数码管集成电路的管脚排列和逻辑功能。
3. 画好实验用逻辑表。
四、实验原理和电路按照逻辑功能的不同特点，常把数字电路分成两大类：一类叫做组合逻辑电路，另一类叫做时序逻辑电路。
组合逻辑电路在任何时刻其输出信号的稳态值，仅决定于该时刻各个输人端信号的取值组合。
在这种电路中，输入信号作用以前电路的状态对输出信号无影响。
通常，组合逻辑电路由门电路组成。
（一）组合逻辑电路的分析方法：a．根据逻辑图，逐级写出函数表达式。
b．进行化简：用公式法或图形法进行化简、归纳。
必要时，画出真值表分析逻辑功能。
（二）组合逻辑电路的设计方法：从给定逻辑要求出发，求出逻辑图。
一般分以下四步进行。
a．分析要求：将问题分析清楚，理清哪些是输入变量，哪些是输出函数。
进行逻辑变量定义（即定义字母A、B、C、D ……所代表的具体事物）。
b. 根据要求的输入、输出关系，列出真值表。
c. 进行化简：变量比较少时，用图形法；变量多时，可用公式法化简。
化简后，得出逻辑式。
d. 画逻辑图：按逻辑式画出逻辑图。
进行上述四步工作，设计已基本完成，但还需选择元件——数字集成电路，进行实验论证。
值得注意的是，这些步骤的顺序并不是固定不变的，实际设计时，应根据具体情况和问题难易程度进行取舍。
（三）常用组合逻辑电路：1．编码器编码器是一种常用的组合逻辑电路，用于实现编码操作。
