吉大151611学期《结构力学》在线作业及答案资料

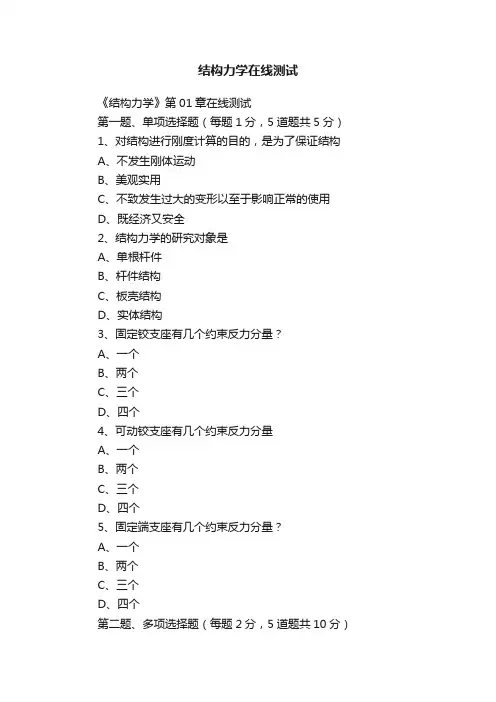

结构力学在线测试
结构力学在线测试《结构力学》第01章在线测试第一题、单项选择题（每题1分，5道题共5分）1、对结构进行刚度计算的目的，是为了保证结构A、不发生刚体运动B、美观实用C、不致发生过大的变形以至于影响正常的使用D、既经济又安全2、结构力学的研究对象是A、单根杆件B、杆件结构C、板壳结构D、实体结构3、固定铰支座有几个约束反力分量？A、一个B、两个C、三个D、四个4、可动铰支座有几个约束反力分量A、一个B、两个C、三个D、四个5、固定端支座有几个约束反力分量？A、一个B、两个C、三个D、四个第二题、多项选择题（每题2分，5道题共10分）1、下列哪种情况应按空间结构处理A、所有杆件的轴线都位于同一平面内，荷载与该平面垂直B、所有杆件的轴线都不位于同一平面内C、所有杆件的轴线都位于同一平面内，荷载也作用在该平面内D、所有杆件的轴线都位于同一平面内，荷载与该平面平行E、荷载不作用在结构的平面内2、铰结点的约束特点是A、约束的各杆端不能相对移动B、约束的各杆端可相对转动C、约束的各杆端不能相对转动D、约束的各杆端可沿一个方向相对移动E、约束的各杆端可相对移动3、如果在一结点处，一些杆端刚结在一起，而另一些杆端铰结一起，这样的结点称为A、刚结点B、铰结点C、组合结点D、不完全铰结点E、半铰结点4、固定端支座的特点是A、不允许杆端移动B、只有一个反力C、允许杆端转动D、不允许杆端转动E、有两个反力和一个反力偶5、固定铰支座有几个约束几个约束反力？A、两个约束B、两个约束反力分量C、三个约束D、三个约束反力分量E、无法确定第三题、判断题（每题1分，5道题共5分）1、板壳结构的厚度远远小于其它两个尺度。
正确错误2、为了保证结构不致发生过大的变形影响了正常使用，要求结构要有足够的强度。
正确错误3、结构力学是研究杆件结构的强度、刚度和稳定性的一门学科。
正确错误4、代替实际结构的简化图形，称为结构的计算简图。
正确错误5、在多数情况下，不能忽略一些次要的空间约束，而将实际结构分解为平面结构。
结构力学-参考答案
模块1参考答案1.结构有哪几种分类?答：结构主要有：杆件结构，薄壁结构和实体结构三类。
2.结构力学的研究对象和研究任务是什么?答：结构力学的研究对象：结构力学的研究对象是杆件结构，薄壁结构和实体结构的受力分析将在弹性力学中进行研究。
严格地说，一般的杆件结构是空间结构，但它们中的大多数均可简化为平面结构。
所以，本门课程主要研究平面杆件结构，即组成结构的所有杆件及结构所承受的外荷载都在同一平面内的结构。
结构力学是研究结构的合理形式以及结构在受力状态下内力、变形、动力反应和稳定性等方面的规律性的科学。
研究的目的是使结构满足安全性、适用性和经济方面的要求。
建筑物、构筑物、结构物在各类工程中大量存在：（1）住宅、厂房等工业民用建筑物；（2）涵洞、隧道、堤坝、挡水墙等构造物；（3）桥梁、轮船、潜水艇、飞行器等结构物。
结构力学的任务：结构力学与材料力学、弹性力学有着密切的联系，他们的任务都是讨论变形体系的强度、刚度和稳定性，但在研究对象上有所区别。
材料力学基本上是研究单个杆件的计算，结构力学主要是研究杆件的结构，而弹性力学则研究各种薄壁结构和实体结构，同时对杆件也作更精确的分析。
结构力学研究杆件结构的强度、刚度和稳定性问题，其具体任务包括以下几个方面：（1）杆件结构的组成规律和合理的组成方式。
（2）杆件结构内力和变形的计算方法，以便进行结构强度和刚度的验算。
（3）杆件结构的稳定性以及在动力荷载作用下的反应。
结构力学是土木工程专业的一门重要的专业基础课，在各门课程的学习中起着承上启下的作用。
结构力学的计算方法很多，但所有方法都必须满足以下几个三个基本条件：（1）力系的平衡条件。
在一组力系作用下，结构的整体及其中任何一部分都应满足力系的平衡条件。
（2）变形的连续条件，即几何条件。
连续的结构发生变形后，仍是连续的，材料没有重叠和缝隙；同使结构的变形和位移应该满足支座和结点的约束条件。
（3）物理条件。
把结构的应力和变形联系起来的条件，即物理方程或本构方程。
吉大15春学期《结构力学》在线作业二
吉大15春学期《结构力学》在线作业二一,判断题1. 除荷载外，其他因素例如温度变化、支座位移等会使超静定结构产生位移，因而也就有可能使静定结构产生内力。
A. 错误B. 正确?正确答案：A2. 力法中的基本结构为超静定结构A. 错误B. 正确?正确答案：A3. 虚功原理适用于一切变形体系。
A. 错误B. 正确?正确答案：A4. 具有理想约束的质点系在某一位置处于平衡的必要和充分的条件是，对于任何虚位移，作用于质点系的各力所作的虚功总和为零。
A. 错误B. 正确?正确答案：B5. 多跨静定梁由基本部分和附属部分组成。
A. 错误B. 正确?正确答案：A6. 力矩分配法主要适用于有结点线位移的刚架和连续梁。
A. 错误B. 正确?正确答案：A7. 在具有一个自由度的体系上加上一个二元体(二杆结点)时，所得新体系的自由度为1。
A. 错误B. 正确?正确答案：B8. 力法中基本结构和位移法中的基本结构都为超静定结构。
A. 错误B. 正确?正确答案：A9. 在虚功中，力与位移是彼此独立无关的两个因素。
A. 错误B. 正确?正确答案：B10. 凡在竖向荷载作用下会产生水平反力的结构都可称为拱式结构。
A. 错误B. 正确?正确答案：B二,单选题1. 题面见图片A. AB. BC. CD. D?正确答案：B2. A. AB. BC. CD. D?正确答案：C3. 题面见图片A. AB. BD. D?正确答案：A4. 题面见图片A. AB. BC. CD. D?正确答案：A5. 题面见图片A. AB. BC. CD. D?正确答案：B6. 题面见图片A. AB. BC. CD. D?正确答案：C7. 题面见图片A. AB. BC. CD. D?正确答案：D8. 题面见图片A. AC. CD. D?正确答案：C9. 题面见图片A. AB. BC. CD. D?正确答案：C10. 题面见图片A. AB. BC. CD. D?正确答案：D三,多选题1. 关于计算结构位移主要目的，下列叙述正确的有（）。
结构力学A在线作业和离线作业答案
结构力学A第1次作业（注意:若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心,记录成绩。
在线只需提交客观题答案。
)本次作业是本门课程本学期的第1次作业,注释如下:一、单项选择题(只有一个选项正确，共10道小题)1。
力法典型方程的物理意义是：（A）结构的平衡条件;(B）结点的平衡条件；（C) 结构的变形协调条件；（D) 结构的平衡条件及变形协调条件。
正确答案：C解答参考：2.图示连续梁用力法求解时，最简便的基本结构是：(A) 拆去B、C两支座;(B) 将A支座改为固定铰支座，拆去B支座；（C) 将A支座改为滑动支座，拆去B支座；(D) 将A支座改为固定铰支座，B处改为完全铰。
正确答案：D解答参考:3. 在图示结构中，若减小拉杆的刚度EA，则梁内D截面弯矩如何？(A）不变（B) 增大(C）减小(D）大于正确答案：B解答参考：4。
图A～D所示结构均可作为图示连续梁的力法基本结构，使得力法计算最为简便的基本结构是：(A）(B）（C)（D)正确答案：C解答参考：5。
图示各结构在图示荷载作用下,不计轴向变形影响，产生弯矩的是（A）（B）（C）(D）正确答案：B解答参考：6.位移法的基本未知数是：（A) 结构上任一截面的角位移和线位移；>（B) 结构上所有截面的角位移和线位移；（C）结构上所有结点的角位移和线位移；（D）结构上所有结点的独立角位移和独立线位移。
正确答案：D解答参考:7。
位移法典型方程中的系数表示的是基本结构在(A)第i个结点位移产生的第j个附加约束中的反力(矩）；（B)第j个结点位移等于单位位移时，产生的第j个附加约束中的反力（矩）；（C) 第j个结点位移产生的第i个附加约束中的反力（矩）.（D) 第j个结点位移产生的第j个附加约束中的反力(矩）。
正确答案：C解答参考：8.欲使图示结点A的转角＝0，应在结点A施加的力偶M ＝（A） 5i(B）－5i(C）C．(D)正确答案：D解答参考：9.位移法的适用范围：（A) 不能解静定结构；(B）只能解超静定结构;(C）只能解平面刚架;(D) 可解任意结构.正确答案：D解答参考：10.图示排架结构,横梁刚度为无穷大，各柱EI相同,则F N2＝(A) F P；(B）F P／2 ；（C） 0；（D) 不确定(与abc的值有关)。
(整理)结构力学试题及参考答案
《结构力学》作业参考答案一、判断题（将判断结果填入括弧内，以 √表示正确 ，以 × 表示错误。
）1．图示桁架结构中有3个杆件轴力为0 。
（×）2．图示悬臂梁截面A 的弯矩值是ql 2。
(×)ll3．静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。
（√ ） 4．一般来说静定多跨梁的计算是先计算基本部分后计算附属部分。
（× ） 5．用平衡条件能求出全部内力的结构是静定结构。
（ √ ）6．求桁架内力时截面法所截取的隔离体包含两个或两个以上的结点。
（√ ） 7．超静定结构的力法基本结构不是唯一的。
（√）8．在桁架结构中，杆件内力不是只有轴力。
（×） 9．超静定结构由于支座位移可以产生内力。
（√ ） 10．超静定结构的内力与材料的性质无关。
（× ） 11．力法典型方程的等号右端项不一定为0。
（√ ）12．计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。
（√）13．用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系数的计算无错误。
（× ）14．力矩分配法适用于所有超静定结构的计算。
（×）15．当AB 杆件刚度系数i S AB 3 时，杆件的B 端为定向支座。
(×)二、单项选择题（在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。
不选、错选或多选者，该题无分。
）1．图示简支梁中间截面的弯矩为（ A ）qlA．82qlB．42qlC．22qlD．2 ql2．超静定结构在荷载作用下产生的内力与刚度（B）A．无关 B．相对值有关C．绝对值有关 D．相对值绝对值都有关3．超静定结构的超静定次数等于结构中（B ）A．约束的数目 B．多余约束的数目C．结点数 D．杆件数4．力法典型方程是根据以下哪个条件得到的（C）。
A．结构的平衡条件B．结构的物理条件C．多余约束处的位移协调条件D．同时满足A、B两个条件5．图示对称结构作用反对称荷载，杆件EI为常量，利用对称性简化后的一半结构为（A ）。
奥鹏吉林大学21年9月《结构力学》网考复习题答案.doc
单选题1.题面见图片A.AB.BC.CD.D答案: C2.A.AB.BC.CD.D答案: C3.题面见图片A.AB.BC.CD.D答案: B4.题面见图片A.AB.BC.CD.D答案: A5.题面见图片B.BC.CD.D答案: C6.题面见图片A.AB.BC.CD.D答案: C7.题面见图片A.AB.BD.D答案: B8.题面见图片A.AB.BC.CD.D答案: A9.题面见图片A.AB.BC.C答案: A10.题面见图片A.AB.BC.CD.D答案: B11.题面见图片A.AB.BC.CD.D答案: D12.题面见图片A.AB.BC.CD.D答案: D13.题面见图片A.AB.BC.CD.D答案: C14.题面见图片A.AB.BC.CD.D答案: D15.题面见图片A.AB.BC.CD.D答案: A16.题面见图片A.AB.BC.CD.D答案: D17.题面见图片A.AB.BC.CD.D答案: A18.题面见图片A.AB.BC.CD.D答案: B19.题面见图片A.AB.BC.CD.D答案: D20.题面见图片A.AB.BC.CD.D答案: A21.题面见图片A.AB.BC.CD.D答案: A22.题面见图片A.AB.BC.CD.D答案: B23.题面见图片A.AB.BC.CD.D答案: C24.题面见图片A.AB.BC.CD.D答案: A25.题面见图片A.AB.BC.CD.D答案: B26.题面见图片A.AB.BC.CD.D答案: D27.题面见图片A.AB.BC.CD.D答案: B28.题面见图片A.AB.BC.CD.D答案: D29.两个刚片用三链杆相联形成无多余约束的几何不变体系的充分必要条件是（）A.三链杆不互相平行B.三链杆互相平行C.三链杆交于一点D.三链杆不互相平行也不汇交答案: D30.所谓几何不变体系是指（）A.静定结构B.超静定结构C.静定结构和超静定结构D.杆件体系答案: C31.图结构的最后弯矩图为( )A.图b;B.图c;C.图d;D.都不对答案: A32.图示对称结构，其等效半结构为（）A.图（a）B.图（b）C.图（C）D.图（D）答案: C33.图示桁架，各杆为常数，除支座链杆外，零杆数为：A.四根；B.二根；C.一根；D.零根。
结构力学全部作业参考答案
1：[论述题]1、（本题10分）作图示结构的弯矩图。
各杆EI相同，为常数。
图参考答案：先对右下铰支座取整体矩平衡方程求得左上活动铰支座反力为0，再对整体竖向投影平衡求得右下铰支座竖向反力为0；再取右下直杆作为隔离体可求出右下铰支座水平反力为m/l（向右），回到整体水平投影平衡求出左下活动铰支座反力为m/l（向左）。
反力求出后，即可绘出弯矩图如图所示。
图2：[填空题]2、（本题3分）力矩分配法适用于计算无结点超静定刚架。
参考答案：线位移3：[单选题]7、（本题3分）对称结构在对称荷载作用下，内力图为反对称的是A：弯矩图B：剪力图C：轴力图D：弯矩图和剪力图参考答案：B4：[填空题]1、（本题5分）图示梁截面C的弯矩M C = （以下侧受拉为正）图参考答案：F P a5：[判断题]4、(本小题2分)静定结构受外界因素影响均产生内力，内力大小与杆件截面尺寸无关。
参考答案：错误6：[判断题]3、(本小题 2分)在温度变化与支座移动因素作用下静定与超静定结构都有内力。
参考答案：错误7：[判断题]1、(本小题2分)在竖向均布荷载作用下，三铰拱的合理轴线为圆弧线。
参考答案：错误8：[论述题]2、（本小题10分）试对下图所示体系进行几何组成分析。
参考答案：结论：无多余约束的几何不变体系。
9：[单选题]1、(本小题3分）力法的基本未知量是A：结点角位移和线位移B：多余约束力C：广义位移D：广义力参考答案：B10：[单选题]2、（本小题3分）静定结构有温度变化时A：无变形，无位移，无内力B：有变形，有位移．无内力C：有变形．有位移，有内力D：无变形．有位移，无内力参考答案：B11：[判断题]2、(本小题2分)几何可变体系在任何荷载作用下都不能平衡。
参考答案：错误12：[判断题]5、(本小题2分) 按虚荷载原理所建立的虚功方程等价于几何方程。
参考答案：正确13：[单选题]3、（本小题3分）变形体虚功原理A：只适用于静定结构B：只适用于线弹性体C：只适用于超静定结构D：适用于任何变形体系参考答案：D14：[单选题]4、（本小题3分）由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将A：产生内力B：不产生内力C：产生内力和位移D：不产生内力和位移参考答案：B15：[单选题]5、（本小题3分）常用的杆件结构类型包括A：梁、拱、排架等B：梁、拱、刚架等C：梁、拱、悬索结构等D：梁、刚架、悬索结构等参考答案：B16：[单选题]6、（本题3分）图示计算简图是图A：为无多余约束的几何不变体系。
大工15春《结构力学(一)》在线测试 满分答案
大工15春《结构力学（一）》在线测试一、判断题（共 20 道试题，共 20 分。
）1. 由板和壳组成的结构为杆件结构。
A. 错误B. 正确-----------------选择：A2. 题面见图片A. 错误B. 正确-----------------选择：A3. 凡是有多余约束的结构都是超静定结构，其内力可由静力平衡方程求出。
A. 错误B. 正确-----------------选择：A4. 力矩分配法是一种渐进法。
A. 错误B. 正确-----------------选择：B5. 木屋架的节点通常为铰结点。
A. 错误B. 正确-----------------选择：B6. 支座位移不会使超静定结构产生内力。
A. 错误B. 正确-----------------选择：A7. 表示结构上各截面弯矩、剪力和轴力变化规律的图形统称为内力图。
A. 错误B. 正确-----------------选择：B8. 梁的影响线与梁的内力图基本相同。
A. 错误B. 正确-----------------选择：A9. 有多余约束的结构即是超静定结构。
A. 错误B. 正确-----------------选择：A10. 杆件结构中杆件的横截面的移动和转动都可成为结构的位移。
A. 错误-----------------选择：B11. 受弯直杆通常可略去杆件轴向变形和剪切变形的影响，并假定各杆两端之间距离不变，称为轴向刚度条件。
A. 错误B. 正确-----------------选择：B12. 题面见图示A. 错误B. 正确-----------------选择：A13. 位移法分析超静定结构时也可以选取多余力为基本未知量。
A. 错误B. 正确-----------------选择：A14. 桁架由二力杆铰结组成，内力只有轴力。
A. 错误B. 正确-----------------选择：B15. 杆件的轴力以拉力为正。
吉大15年春《结构力学》在线作业一答案
吉大15 春学期《结构力学》在线作业一
一,判断题
1. 几何不变体系都为静定结构。
A. 错误
B. 正确?
正确答案：A
2. 任何体系添加或拆去二元体时，其机动性质不变。
A. 错误
B. 正确?
正确答案：B
3. 二元体是指由两根链杆联结一个新结点的装置
A. 错误
B. 正确?
正确答案：A
4. 必要约束和多余约束的区别是在于前者能限制体系自由度。
A. 错误
B. 正确?
正确答案：B
5. 不考虑杆件的变形，而几何形状和位置会发生改变的体系称为几何可变体系。
A. 错误
B. 正确?
正确答案：B
6. 桁架中所有的结点都为铰结点。
A. 错误
B. 正确?
正确答案：B
7. 刚结点只传递力矩，不传递力。
A. 错误
B. 正确?
正确答案：A
8. 拱结构是指杆轴为曲线的结构。
A. 错误
B. 正确?
正确答案：B
9. 结构计算简图是去掉一些次要因素以简化图式来代替实际结构的计算模型。
A. 错误。
吉大《结构力学》在线作业
吉大《结构力学》在线作业一、简介本文档是吉大《结构力学》课程的在线作业，详细介绍了该门课程的背景和要求。
同时，本文档还提供了解题的方法和参考答案，供学生们参考使用。
二、背景《结构力学》是一门重要的工程力学课程，主要研究结构在受力作用下的变形与破坏问题。
在现代工程领域中，结构力学是设计和分析各种建筑和机械结构的基础。
掌握结构力学的基本原理和方法，对于工程师和科研人员来说至关重要。
三、作业要求本次《结构力学》在线作业共包含5道题目，涉及杆件力学、弯矩和剪力图的计算等内容。
要求学生结合课堂所学知识，用适当的理论和方法解答题目，并使用计算机软件辅助计算。
作业要求如下：1.每道题目都要求给出详细的解题步骤和推导过程；2.题目要求使用计算机软件辅助计算的，要给出计算过程和结果；3.作业提交时，须将思路和结果写入Markdown文档中，并附上相应的计算截图。
四、解题方法1. 杆件力学题解法：杆件力学题目通常涉及杆件的受力分析和应力计算。
我们需要根据受力平衡条件和应力分布规律，分析杆件的受力状态，并计算相应的应力值。
解题时需要注意以下几点：•给定材料的弹性模量和截面形状；•杆件所受外力和边界条件；•选择适当的受力分析方法，如平衡方程、应力分布规律等；•列出受力平衡方程或应力计算公式；•进行数字计算和单位换算。
2. 弯矩和剪力图计算方法：弯矩和剪力图是结构力学中常用的图形表示方法，用于描述结构在受力作用下的内力分布情况。
计算弯矩和剪力图的方法有以下几种：•静力平衡法：根据结构的受力平衡条件，通过受力分析计算出各个截面的弯矩和剪力；•弯矩图和剪力图的积分法：通过截面和杆件的静力平衡条件，将整个结构的受力平衡方程积分得到弯矩和剪力的函数表达式。
五、参考答案以下是吉大《结构力学》在线作业的参考答案：1.题目：一根悬臂梁，长度为L，截面形状为矩形，宽度为b，高度为h。
悬臂梁受到一个集中力F作用在悬臂端点上，请计算悬臂梁中心处的弯矩和剪力。
大工15秋《结构力学(一)》在线测试满分答案
大工15秋《结构力学（一）》在线测试满分答案一、判断题（共 20 道试题，共 20 分。
）1. 当外荷载作用在多跨静定梁的基本部分时，会引起附属部分的内力。
A. 错误B. 正确正确答案：A2.刚架的优点是把梁柱形成了一个刚性整体，增大了结构的刚度并使内力分布比较均匀。
A. 错误B. 正确正确答案：B3. 题面见图片A. 错误B. 正确正确答案：A4. 桁架结构中杆与杆的连接有铰结点也可以有刚结点。
A. 错误B. 正确正确答案：A5.一根杆件的转动端常称为近端，而另一端则称为远端，远端相同的等截面直杆的转动刚度相等。
A. 错误B. 正确：B6. 静力法作影响线利用的是虚位移原理。
A. 错误B. 正确正确答案：A7. 由板和壳组成的结构为杆件结构。
A. 错误B. 正确正确答案：A8. 力法的基本结构必须是静定的，而且是唯一的。
A. 错误正确答案：A9. 位移互等定理只适用于线性变形体。
A. 错误B. 正确正确答案：B10. 等截面直杆杆端的转动刚度与该杆的线刚度和远端的支承情况有关。
A. 错误B. 正确正确答案：B11.平面体系的自由度是指确定物体或体系在空间内的位置所需要的独立坐标的数目。
A. 错误B. 正确正确答案：A12. 一个固定铰支座相当于三个约束。
A. 错误B. 正确正确答案：A13. 支座移动可以使静定结构产生内力。
A. 错误B. 正确：A14. 当结构的自由度大于零时，该结构是几何可变的。
A. 错误B. 正确正确答案：B15. 已知静定梁上某区段无外力作用，则该区段梁上的剪力图为倾斜直线。
A. 错误B. 正确正确答案：A16. 对于某一确定的单跨超静定梁，该梁两端的杆端转动刚度相同。
A. 错误正确答案：A17.受弯直杆通常可略去杆件轴向变形和剪切变形的影响，并假定各杆两端之间距离不变，称为轴向刚度条件。
A. 错误B. 正确正确答案：B18. 超静定结构的内力和反力能完全从静力平衡条件中求出。
结构力学课后习题答案
结构力学课后习题答案结构力学是一门研究结构在外力作用下的内力、变形和稳定性的学科。
课后习题是帮助学生巩固理论知识和提高解题技巧的重要环节。
以下是一些结构力学课后习题的参考答案，供学习者参考：第一章：结构力学基础1. 静定结构与超静定结构的区别：静定结构是指在已知外力作用下，其内力和位移可以通过静力平衡方程和几何关系唯一确定的结构。
超静定结构则是指静力平衡方程和几何关系不足以唯一确定其内力和位移的结构。
2. 弯矩图的绘制方法：绘制弯矩图首先需要确定结构的支反力，然后通过截面平衡条件，逐步求出各截面的弯矩值，并将其绘制成图形。
第二章：静定梁的内力分析1. 简支梁的内力计算：对于简支梁，可以通过静力平衡条件和截面平衡条件来计算梁的内力，包括剪力和弯矩。
2. 悬臂梁的内力计算：悬臂梁的内力计算需要考虑梁端的外力和力矩，通过静力平衡条件求解。
第三章：静定桁架的内力分析1. 节点法的应用：节点法是通过在桁架的节点上施加平衡条件来求解节点的反力，进而求得杆件的内力。
2. 截面法的应用：截面法是通过选取桁架的某一截面，对该截面进行平衡分析，求得截面两侧杆件的内力。
第四章：静定拱的内力分析1. 三铰拱的内力计算：三铰拱的内力计算通常需要利用静力平衡条件和几何关系，计算出拱的反力和弯矩。
2. 双铰拱和无铰拱的内力特点：双铰拱和无铰拱的内力计算更为复杂，需要考虑更多的平衡条件和几何关系。
第五章：超静定结构的内力分析1. 力法的应用：力法是通过建立力的平衡方程来求解超静定结构的内力，通常需要引入多余未知力。
2. 位移法的应用：位移法是通过建立位移的平衡方程来求解超静定结构的内力，通常需要引入位移未知数。
第六章：结构的稳定性分析1. 欧拉临界载荷的计算：欧拉临界载荷是指细长杆件在轴向压力作用下失稳的临界载荷，可以通过欧拉公式计算。
2. 非线性稳定性分析：对于非线性问题，稳定性分析需要考虑材料的非线性特性和几何非线性，通常需要采用数值方法求解。
结构力学练习题及答案1doc资料
结构力学练习题及答案1结构力学习题及答案一． 是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分） 1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。
（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。
（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。
（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。
（ ）二． 选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。
2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; B.ci; C.dj; D.cj.3. (本小题 4分)图a 结构的最后弯矩图为：2=1A. 图b;B. 图c;C. 图d;D.都不对。
（ ） ( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。
( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。
F P四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN·m 2，用力法计算并作M 图。
五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。
EI=常数。
吉林大学15春学期《结构力学》在线作业二100分答案
吉林大学15春学期《结构力学》在线作业二一、判断题（共10 道试题，共40 分。
）1. 静定结构的反力和内力影响线都是由直线所组成。
A. 错误B. 正确正确答案：B2. 凡在竖向荷载作用下会产生水平反力的结构都可称为拱式结构。
A. 错误B. 正确正确答案：B3. 在虚功中，力与位移是彼此独立无关的两个因素。
A. 错误B. 正确正确答案：B4. 虚功原理适用于一切变形体系。
A. 错误B. 正确正确答案：A5. 在具有一个自由度的体系上加上一个二元体(二杆结点)时，所得新体系的自由度为1。
A. 错误B. 正确正确答案：B6. 力法中基本结构和位移法中的基本结构都为超静定结构。
A. 错误B. 正确正确答案：A7. 多跨静定梁由基本部分和附属部分组成。
A. 错误B. 正确正确答案：A8. 力矩分配法主要适用于有结点线位移的刚架和连续梁。
A. 错误B. 正确正确答案：A9. 具有理想约束的质点系在某一位置处于平衡的必要和充分的条件是，对于任何虚位移，作用于质点系的各力所作的虚功总和为零。
A. 错误B. 正确正确答案：B10. 力法中的基本结构为超静定结构A. 错误B. 正确正确答案：A吉大15秋学期《结构力学》在线作业二二、单选题（共10 道试题，共40 分。
）1. 题面见图片A. AB. BC. CD. D正确答案：A2. 题面见图片A. AB. BC. CD. D正确答案：B3.A. AB. BC. CD. D正确答案：C4. 题面见图片A. AB. BC. CD. D正确答案：C5. 题面见图片A. AB. BC. CD. D正确答案：B6. 题面见图片A. AB. BC. CD. D正确答案：C7. 题面见图片A. AB. BC. CD. D正确答案：A8. 题面见图片A. AB. BC. CD. D正确答案：A9. 题面见图片A. AB. BC. CD. D正确答案：D10. 题面见图片A. AB. BC. CD. D正确答案：B吉大15秋学期《结构力学》在线作业二三、多选题（共5 道试题，共20 分。
吉大151611学期《结构力学》在线作业及答案
结构力学交卷时间：2016-02-17 21:16:16一、单选题1.(3分)在位移法中，将铰接端的角位移，滑动支撑端的线位移作为基本未知量（）• A. 绝对不可• B. 一定条件下可以• C. 可以，但不必• D. 必须得分：3 知识点：结构力学作业题展开解析答案C解析2.(3分)图示连续梁用力矩分配法计算，结点B的不平衡力矩为（）• A. 4 kN·m• B. 6 kN·m• C. 8 kN·m• D. 10 kN·m得分：3 知识点：结构力学作业题展开解析答案B解析3.(3分)图示结构，各杆线刚度均为i,用力矩分配法计算时，分配系数μAB为（）• A.• B.• C.• D.得分：3 知识点：结构力学作业题展开解析答案B解析4.(3分)图示结构用力矩分配法计算时，结点A的约束力矩（不平衡力矩）为（以顺时针转为正） ( )• A. -3Pl/16• B. -3Pl/8• C. Pl/8• D. 3Pl/16得分：3 知识点：结构力学作业题展开解析答案D解析5.(3分)图示结构，求A，B两点相对线位移时，虚拟状态应为( )• A. 图（a）• B. 图（b）• C. 图（c）• D. 图（d）得分：3 知识点：结构力学作业题展开解析答案C解析6.(3分)图示结构的超静定次数为（）• A. 2• B. 3• C. 4• D. 5得分：0 知识点：结构力学作业题收起解析答案A解析7.(3分)由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将（）• A. 产生内力• B. 不产生内力• C. 产生内力和位移• D. 不产生内力和位移得分：3 知识点：结构力学作业题展开解析答案B解析8.(3分)图示体系的几何组成为( )• A. 几何不变，无多余联系；• B. 几何不变，有多余联系；• C. 瞬变；• D. 常变。
得分：0 知识点：结构力学作业题收起解析答案A解析9.(3分)位移法的基本结构是（）• A. 静定结构• B. 单跨超静定梁系• C. 超静定结构• D. 单跨静定梁系得分：3 知识点：结构力学作业题展开解析答案C解析10.(3分)图示结构，K截面剪力为（）• A. -10kN• B. -5kN• C. 5kN• D. 10kN得分：0 知识点：结构力学作业题收起解析答案A解析11.(3分)图示结构，截面C的（）• A. 弯矩等于零• B. 剪力等于零答案B解析12.(3分)对称结构在正对称荷载作用下，在对称切口处有( )• A. 正对称的弯矩、剪力和轴力• B. 弯矩、剪力和轴力都不正对称• C. 正对称的弯矩和轴力，剪力为零• D. 正对称的剪力，弯矩和轴力均为零得分：3 知识点：结构力学作业题展开解析答案C解析13.(3分)两个刚片用三链杆相联形成无多余约束的几何不变体系的充分必要条件是（）• A. 三链杆不互相平行• B. 三链杆互相平行• C. 三链杆交于一点• D. 三链杆不互相平行也不汇交答案D解析14.(3分)图示结构EI=常数，截面A右侧的弯矩为（）• A. M/2• B. M• C. 0• D. M/(2EI)得分：3 知识点：结构力学作业题展开解析答案B解析15.(3分)图示结构两杆长均为d,EI=常数。
结构力学网上作业题参考答案
东北农业大学网络教育学院 结构力学网上作业题参考答案第一章 绪论一、填空1、答案：杆件；板壳；实体；杆件2、答案：从实际出发；分清主次，略去细节3、答案：滚轴支座；铰支座；定向支座；固定支座4、答案：相对移动；相对转动；力；力矩5、答案：相对移动；相对转动；力；力矩6、答案：平面杆件结构；空间杆件结构；静定结构；超静定结构7、答案：恒载；活载；固定荷载；移动荷载8、答案：静力荷载；动力荷载；集中荷载；分布荷载第二章 平面体系的几何组成分析一、填空1、答案：几何不变；无，有2、答案：材料应变；几何形状和位置；0≤W3、答案：1-n ；32-n4、答案：-125、答案：-36、答案：-10 二、选择1、答案：A2、答案：B3、答案：A4、答案：A5、答案：A6、答案：A7、答案：D 三、判断1、答案：×2、答案：×3、答案：√4、答案：×5、答案：√6、答案：×7、答案：√ 四、计算分析题（一）试分析图示体系的几何组成，要求有分析过程。
1、取刚片AB 与基础为研究对象，两者通过不交于一点的三根链杆1、2、3相联，构成扩大基础Ⅰ。
2、取扩大基础Ⅰ与刚片BC 为研究对象，两者通过铰B 和不通过该铰的链杆4相联，构成扩大基础Ⅱ。
3、取扩大基础Ⅱ与刚片CD 为研究对象，两者通过铰C 和不通过该铰的链杆5相联，构成扩大基础Ⅲ。
结论：该体系为无多余约束的几何不变体系。
（二）试分析图示体系的几何组成，要求有分析过程。
1、取刚片AB 与基础为研究对象，两者通过不交于一点的三根链杆1、2、3相联，构成扩大基础Ⅰ。
2、取扩大基础Ⅰ与刚片CD 为研究对象，两者通过不交于一点的三根链杆BC 、4、5相联，构成扩大基础Ⅱ。
结论：该体系为无多余约束的几何不变体系。
（三）试分析图示体系的几何组成，要求有分析过程。
1、将铰结三角形ADF 与铰结三角形BEG 看作扩大刚片Ⅰ、Ⅱ。
2、取扩大刚片Ⅰ、Ⅱ为研究对象，两者通过铰C 和不通过该铰的链杆DE 相联，构成扩大刚片ACBED 。
同济大学推荐结构力学习题集含答案
P 3m
2m
(j) 16、图(k)所示结构的零杆有 7 根。 17、图(l)所示结构中，CD 杆的内力 N1 = P 。
P PP
C
a
D 4a
(l)
18、图(m)所示桁架中，杆 1 的轴力为 0。
P
3m
3m
3m (k)
P P/2 P /2
1
4a
(m)
—— 6 ——
《结构力学》习题集 （上册）
二、作图题：作出下列结构的弯矩图（组合结构要计算链杆轴力）。
M =1
A.
B.
C
;
C
M =1
M =1
C.
C
D. ;
C
5、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形 体系。
6、已知 M p 、 M k 图，用图乘法求位移的结果为： (ω 1 y1 + ω 2 y2 ) / ( EI ) 。
ω 1
Mp * ω2*
y 2
y 1
Mk
P =1
A
26、
4m 2m 2m q
2a
28、
a 2a
a
P a
aa
29、
30、
—— 7 ——
《结构力学》习题集 （上册）
m0
a
a
P
P
a
a a/2 a/2
a
a /2 a /2
31、
P
q = P/a
P
B
A
aa
a 1.5 a 1.5 a
33、
m
l
l
l
l
35、
40kN/m
CD
3m
吉大(2021-2022)学期《结构力学》在线作业一答案3
吉大（2021-2022）学期《结构力学》在线作业一
试卷总分:100 得分:100
一、判断题（共10题，40分）
1、静定结构的反力和内力影响线都是由直线所组成。
【A】.错误
【B】.正确
【正确选择】：B
2、从几何组成分）析上来看，超静定结构和静定结构的区别是有无多余约束。
【A】.错误
【B】.正确
【正确选择】：B
3、刚结点只传递力矩，不传递力。
【A】.错误
【B】.正确
【正确选择】：A
4、拱结构是指杆轴为曲线的结构。
【A】.错误
【B】.正确
【正确选择】：B
5、任何体系添加或拆去二元体时，其机动性质不变。
【A】.错误
【B】.正确
【正确选择】：B
6、虚功原理适用于一切变形体系。
【A】.错误
【B】.正确
【正确选择】：A
7、力矩分）配法主要适用于有结点线位移的刚架和连续梁。
【A】.错误
【B】.正确
【正确选择】：A
8、结构计算简图是去掉一些次要因素以简化图式来代替实际结构的计算模型。
【A】.错误
【B】.正确
【正确选择】：B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构力学交卷时间：2016-02-17 21:16:16一、单选题1.(3分)在位移法中，将铰接端的角位移，滑动支撑端的线位移作为基本未知量（）• A. 绝对不可• B. 一定条件下可以• C. 可以，但不必• D. 必须得分：3 知识点：结构力学作业题展开解析答案C解析2.(3分)图示连续梁用力矩分配法计算，结点B的不平衡力矩为（）• A. 4 kN·m• B. 6 kN·m• C. 8 kN·m• D. 10 kN·m得分：3 知识点：结构力学作业题展开解析答案B解析3.(3分)图示结构，各杆线刚度均为i,用力矩分配法计算时，分配系数μAB为（）• A.• B.• C.• D.得分：3 知识点：结构力学作业题展开解析答案B解析4.(3分)图示结构用力矩分配法计算时，结点A的约束力矩（不平衡力矩）为（以顺时针转为正） ( )• A. -3Pl/16• B. -3Pl/8• C. Pl/8• D. 3Pl/16得分：3 知识点：结构力学作业题展开解析答案D解析5.(3分)图示结构，求A，B两点相对线位移时，虚拟状态应为( )• A. 图（a）• B. 图（b）• C. 图（c）• D. 图（d）得分：3 知识点：结构力学作业题展开解析答案C解析6.(3分)图示结构的超静定次数为（）• A. 2• B. 3• C. 4• D. 5得分：0 知识点：结构力学作业题收起解析答案A解析7.(3分)由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将（）• A. 产生内力• B. 不产生内力• C. 产生内力和位移• D. 不产生内力和位移得分：3 知识点：结构力学作业题展开解析答案B解析8.(3分)图示体系的几何组成为( )• A. 几何不变，无多余联系；• B. 几何不变，有多余联系；• C. 瞬变；• D. 常变。
得分：0 知识点：结构力学作业题收起解析答案A解析9.(3分)位移法的基本结构是（）• A. 静定结构• B. 单跨超静定梁系• C. 超静定结构• D. 单跨静定梁系得分：3 知识点：结构力学作业题展开解析答案C解析10.(3分)图示结构，K截面剪力为（）• A. -10kN• B. -5kN• C. 5kN• D. 10kN得分：0 知识点：结构力学作业题收起解析答案A解析11.(3分)图示结构，截面C的（）• A. 弯矩等于零• B. 剪力等于零答案B解析12.(3分)对称结构在正对称荷载作用下，在对称切口处有( )• A. 正对称的弯矩、剪力和轴力• B. 弯矩、剪力和轴力都不正对称• C. 正对称的弯矩和轴力，剪力为零• D. 正对称的剪力，弯矩和轴力均为零得分：3 知识点：结构力学作业题展开解析答案C解析13.(3分)两个刚片用三链杆相联形成无多余约束的几何不变体系的充分必要条件是（）• A. 三链杆不互相平行• B. 三链杆互相平行• C. 三链杆交于一点• D. 三链杆不互相平行也不汇交答案D解析14.(3分)图示结构EI=常数，截面A右侧的弯矩为（）• A. M/2• B. M• C. 0• D. M/(2EI)得分：3 知识点：结构力学作业题展开解析答案B解析15.(3分)图示结构两杆长均为d,EI=常数。
则A点的水平位移为( ）• A.• B. Pd3/3EI（→）• C. Pd3/3EI（←）• D. Pd3/6EI（→）得分：3 知识点：结构力学作业题展开解析答案A解析16.(3分)连续梁和M图如图所示，则支座B的竖向反力FBy是（）：• A. 1.21(↑)• B. 5.07( ↑)• C. 11.07(↓)• D. 17.07(↑)得分：3 知识点：结构力学作业题展开解析答案D解析17.(3分)图示结构两杆长均为d,EI=常数。
则A点的垂直位移为（）• A. qd3/2EI（↑）• B. qd3/3EI（↓）• C. qd4/4EI（↓）• D. qd4/6EI（↓）得分：3 知识点：结构力学作业题展开解析答案D解析18.(3分)图示结构用力矩分配法计算时分配系数为( )• A. μBA=0.5,μBC=0.5,μBD=μBE=0• B. μBA=μBC=4/15,μBD=3/15,μBE=0• C. μBA=μBC=4/13,μBD=1,μBE=0• D. μBA=0.5,μBC=0.5,μBD=1,μBE=0得分：3 知识点：结构力学作业题展开解析答案D解析19.(3分)图示结构为( )• A. AB段无内力• B. BC段无内力• C. 全梁有内力• D. 全梁无内力得分：3 知识点：结构力学作业题展开解析答案B解析20.(3分)图示对称结构，其等效半结构为（）• A. 图（a）• B. 图（b）• C. 图（C）• D. 图（D）得分：3 知识点：结构力学作业题展开解析答案C解析二、判断题1.(2分)图示结构用位移法计算时的未知量个数为4，不考虑杆的轴向变形。
( )••得分：0 知识点：结构力学作业题收起解析答案对解析2.(2分)只要两个杆件的截面面积相同、所用材料相同，它们的极限弯矩就是相同的。
（）••得分：0 知识点：结构力学作业题收起解析答案对解析3.(2分)力矩分配法中的分配系数，传递系数与外界因素（荷栽，温度变化等）有关。
（）••得分：2 知识点：结构力学作业题收起解析答案错解析4.(2分)图示结构用力矩分配法计算时杆CB在结点C的分配系数为2/3。
EI=常数。
（）••得分：0 知识点：结构力学作业题收起解析答案对解析5.(2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。
（）••得分：2 知识点：结构力学作业题收起解析答案对解析6.(2分)图示桁架的零杆数目为3( )••得分：0 知识点：结构力学作业题收起解析答案对解析7.(2分)图示三铰拱的水平推力为15KN。
( )••得分：0 知识点：结构力学作业题收起解析答案对解析8.(2分)力矩分配法中的分配系数，传递系数与外界因素（荷栽，温度变化等）有关。
（）••得分：2 知识点：结构力学作业题收起解析答案错解析9.(2分)图示梁B点左侧截面的剪力为7KN。
（）••得分：2 知识点：结构力学作业题收起解析答案对解析10.(2分)右图示梁截面C的剪力影响线在杆端D处的纵标值y D为0.5。
（）••得分：2 知识点：结构力学作业题收起解析答案对解析11.(2分)图示结构中CE杆E截面的剪力为127KN。
( )••得分：0 知识点：结构力学作业题收起解析答案对解析12.(2分)只要两个杆件的截面面积相同、所用材料相同，它们的极限弯矩就是相同的。
（）••得分：2 知识点：结构力学作业题收起解析答案错解析13.(2分)图示结构AB杆的内力NAB（以拉力为正）为零。
••得分：2 知识点：结构力学作业题收起解析答案错解析14.(2分)图示刚架K截面的剪力 ( )••得分：2 知识点：结构力学作业题收起解析答案对解析15.(2分)图示结构各杆EI=常数，用力矩分配法计算的分配系数μBC＝1/2。
( )••得分：0 知识点：结构力学作业题收起解析答案对解析16.(2分).为 P （拉）。
（）图示结构 NAB••得分：0 知识点：结构力学作业题收起解析答案错解析17.(2分)根据对称性，图示对称结构上与对称轴相交截面C仅有竖直方向的位移不为零。
（）••得分：0 知识点：结构力学作业题收起解析答案对解析18.(2分)图示两个弯矩图的图乘结果是。
( )••得分：2 知识点：结构力学作业题收起解析答案对解析19.(2分)图示拱 K 截面弯矩值，下侧受拉。
（）••得分：0 知识点：结构力学作业题收起解析答案错解析20.(2分)图示结构的超静定次数为 4 ( )••得分：2 知识点：结构力学作业题收起解析答案错。
