雷达数据处理
激光雷达数据处理matlab
一、激光雷达技术概述激光雷达是一种使用激光束来测量距离、速度和方向的遥感技术。
它通过发射激光脉冲并接收反射光来获取目标物体的位置信息，广泛应用于自动驾驶、航空航天领域。
二、激光雷达数据处理的重要性激光雷达获取的原始数据需要经过一系列处理步骤才能得到可用的信息。
数据处理是激光雷达系统中非常重要的步骤，直接影响到最终的数据质量和信息提取效果。
三、激光雷达数据处理的流程激光雷达数据处理一般包括数据读取、去噪、地面提取、目标检测与跟踪等步骤。
1. 数据读取首先需要将激光雷达采集到的原始数据导入到Matlab环境中进行处理。
一般数据格式包括ASCII格式、二进制格式等。
2. 数据去噪由于激光雷达数据容易受到噪声干扰，需要进行去噪处理。
常见的方法包括滤波、波形拟合、信号处理等。
3. 地面提取在激光雷达数据中，地面点的位置与形状是非常重要的信息。
地面提取是激光雷达数据处理的关键步骤，它可以过滤掉大部分无关的点云数据，保留有效信息。
4. 目标检测与跟踪激光雷达可以用于检测和跟踪目标物体，如车辆、行人等。
通过激光雷达获取的目标信息可以用于自动驾驶、交通监控等应用领域。
四、Matlab在激光雷达数据处理中的应用Matlab作为一种强大的科学计算软件，提供了丰富的工具和函数，可以方便地对激光雷达数据进行处理和分析。
1. 数据可视化Matlab可以用于对激光雷达数据进行可视化，包括点云数据的显示、图像生成、立体显示等。
2. 数据处理算法Matlab提供了众多数据处理算法，如滤波、拟合、聚类等，适用于激光雷达数据的去噪、地面提取、目标检测等环节。
3. 仿真与验证Matlab还可以用于激光雷达系统的仿真和验证，通过建立模型和算法进行数据处理的验证和优化。
五、结语本文通过介绍激光雷达数据处理的概念和流程，以及Matlab在该领域的应用，展现了激光雷达数据处理在科研和工程应用中的重要性和广泛性。
随着激光雷达技术的不断发展，激光雷达数据处理的需求也日益增加，Matlab作为一种多功能且灵活的工具，为激光雷达数据处理提供了便利和有效的解决方案。
2.2雷达、雷达数据处理技术指标
2.2雷达、雷达数据处理技术指标1 雷达⼦系统设备技术指标（1）雷达天线天线类型：X波段波导开缝天线天线尺⼨：≥18ft天线增益：≥35dB⽔平波宽：≤0.45°(-3dB)垂直波宽：≥10°天线转速：20r/min（转速可编程）极化⽅式：⽔平线极化付瓣电平：≤-26dB(±10°内)≤-30dB(±10°外)驻波⽐：≤1.25马达：有保护、有告警电源：380V/220V±10%，50Hz±5% （2）雷达收发机发射功率：25kw发射频率：9375±30MHz脉冲宽度：40ns~80ns/250ns~1000ns可调脉宽误差：≤10ns脉冲前沿宽度：≤20ns脉冲后沿宽度：≤30ns重复频率：400~5000Hz可调噪声系数：≤4dB中放带宽：3～20MHz与脉冲宽度⾃适应对数中放范围：≥120dB镜像抑制：≥18dB扇形发射区数：4扇形发射分辨⼒：1°（3）雷达维修终端CPU：最新双核处理器，主频率≥3.0GHz，⽀持⼆级缓存，⼆级缓存≥2M，处理器数量≥2内存：≥2GB，⽀持ECC内存纠错技术内存磁盘：≥120GB，接⼝SATA，转速≥10000rpm主板：CPU插座与CPU匹配内存插槽：≥3外设接⼝：并⼝≥1，串⼝≥1，PS/2≥2，USB≥4显⽰器：液晶，17in，1280*102423雷达数据综合处理⼦系统设备技术指标（1）雷达信号处理器采样频率：≥60MHz幅度量化：≥8bit⽅位量化：≥8192处理范围：≥30n mile（每个雷达站）视频更新延迟时间：≤300ms陆地掩膜单元：≤0.044°杂波处理：相关处理、STC、CFAR及门限处理等（2）⽬标录取器⽬标视频：数字视频（反映⽬标回波的⼤⼩、形状、幅度、运动尾迹）视频幅度：≥4bit视频分辨⼒：≤3m(距离，最⼩值)≤0.088°(⽅位，最⼩值)标绘视频：计算⽬标的⼤⼩及轴向最⼤模拟⽬标数：100个（3）⽬标跟踪器跟踪能⼒：≥700(动⽬标)+300(静⽬标)跟踪性能：在跟踪⽬标航速≤70kn，跟踪⽬标加速度≤1kn/s，跟踪⽬标转向率≤3o/s时，能保持稳定跟踪；在⽬标航向和航速基本不变的情况下，当两个跟踪⽬标回波合并时间不超过天线10次扫描时，系统不出现误跟踪。
激光雷达的数据处理与应用
激光雷达的数据处理与应用一、激光雷达概述激光雷达（LIDAR）是一种利用激光束扫描物体并测量距离、速度和方向的遥感技术。
它有着高精度、高分辨率、远距离、全天候、三维数据等优点，广泛应用于机器人、自动驾驶、测绘、地质勘探、城市规划等领域。
二、激光雷达数据处理激光雷达所采集的数据一般为三维点云数据，是由一个光束扫描得到的数据集合。
点云数据的处理主要包括数据去噪、地面提取、特征提取、点云配准等步骤。
1. 数据去噪数据去噪是点云处理过程中的重要一步，可以提高后续处理的效率和数据的准确性。
常见的数据去噪方法有Hampel滤波、高斯滤波、形态学滤波等。
2. 地面提取激光雷达所采集的点云数据中包含了地面、建筑物、植被等信息。
在机器人、自动驾驶等应用场景中，地面信息是非常重要的。
地面提取可以采用基于聚类、分割、曲面拟合等方法，例如RANSAC算法、最小二乘法等。
3. 特征提取在机器人、自动驾驶等场景中，需要从点云数据中提取出一些特征信息，例如建筑物的角点、墙面等信息。
特征提取可以采用Harris角点检测、SIFT、SURF等方法。
4. 点云配准激光雷达常常需要在不同的时间、位置、角度下采集数据，不同数据之间需要进行配准。
点云配准可以采用基于特征的配准、基于ICP（Iterative Closest Point）的配准等方法。
三、激光雷达应用激光雷达的广泛应用使其逐渐成为人工智能、机器人、自动驾驶等领域的重要技术之一。
下面列举几个典型的应用案例。
1. 机器人导航激光雷达可以用于机器人的导航和避障。
机器人通过激光雷达获取周围环境信息，结合自身运动状态，利用SLAM （Simultaneous Localization And Mapping）算法构建环境地图，实现自主导航。
2. 自动驾驶激光雷达是自动驾驶系统中不可或缺的部分。
它可以获取周围环境信息，包括道路、车辆、行人等，实现自动驾驶车辆的感知与决策。
3. 测绘激光雷达可以用于地形测量、海洋勘探、空中摄影等测绘领域。
高分三号雷达卫星数据预处理流程
高分三号雷达卫星数据预处理流程1.首先，我们需要导入高分三号雷达卫星数据。
First, we need to import the data from the GF-3 radar satellite.2.然后，对数据进行质量控制，包括去除异常值和填补缺失值。
Then, perform quality control on the data, including removing outliers and filling in missing values.3.接下来，对数据进行预处理，如去噪、辐射校正和地理坐标转换。
Next, preprocess the data, such as denoising, radiometric correction, and georeferencing.4.在数据预处理过程中，需要考虑雷达影像的波长和极化特性。
Consider the wavelength and polarization characteristics of the radar images during data preprocessing.5.对数据进行辐射定标，确保数据在不同时间和地点具有一致的无量纲化单位。
Radiometric calibration of the data is performed toensure consistent dimensionless units at different times and locations.6.在地理坐标转换时，需要将雷达影像数据投影到统一的坐标系中。
During georeferencing, the radar image data needs to be projected onto a unified coordinate system.7.数据的辐射校正有助于减小不同时间和天气条件下影像的差异。
Radiometric correction of the data helps reducedifferences in images under different times and weather conditions.8.在预处理过程中，还需要考虑雷达影像的分辨率和几何精度。
2.2雷达、雷达数据处理技术指标

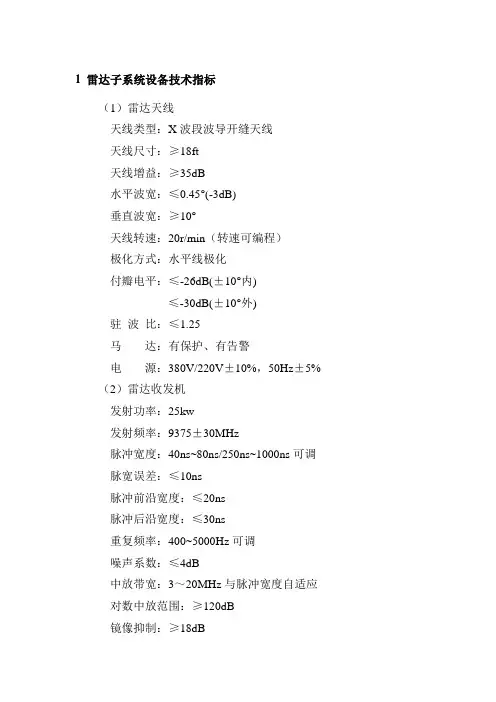

1 雷达子系统设备技术指标（1）雷达天线天线类型：X波段波导开缝天线天线尺寸：≥18ft天线增益：≥35dB水平波宽：≤0.45°(-3dB)垂直波宽：≥10°天线转速：20r/min（转速可编程）极化方式：水平线极化付瓣电平：≤-26dB(±10°内)≤-30dB(±10°外)驻波比：≤1.25马达：有保护、有告警电源：380V/220V±10%，50Hz±5% （2）雷达收发机发射功率：25kw发射频率：9375±30MHz脉冲宽度：40ns~80ns/250ns~1000ns可调脉宽误差：≤10ns脉冲前沿宽度：≤20ns脉冲后沿宽度：≤30ns重复频率：400~5000Hz可调噪声系数：≤4dB中放带宽：3～20MHz与脉冲宽度自适应对数中放范围：≥120dB镜像抑制：≥18dB扇形发射区数：4扇形发射分辨力：1°（3）雷达维修终端CPU：最新双核处理器，主频率≥3.0GHz，支持二级缓存，二级缓存≥2M，处理器数量≥2内存：≥2GB，支持ECC内存纠错技术内存磁盘：≥120GB，接口SATA，转速≥10000rpm主板：CPU插座与CPU匹配内存插槽：≥3外设接口：并口≥1，串口≥1，PS/2≥2，USB≥4显示器：液晶，17in，1280*102423雷达数据综合处理子系统设备技术指标（1）雷达信号处理器采样频率：≥60MHz幅度量化：≥8bit方位量化：≥8192处理范围：≥30n mile（每个雷达站）视频更新延迟时间：≤300ms陆地掩膜单元：≤0.044°杂波处理：相关处理、STC、CFAR及门限处理等（2）目标录取器目标视频：数字视频（反映目标回波的大小、形状、幅度、运动尾迹）视频幅度：≥4bit视频分辨力：≤3m(距离，最小值)≤0.088°(方位，最小值)标绘视频：计算目标的大小及轴向最大模拟目标数：100个（3）目标跟踪器跟踪能力：≥700(动目标)+300(静目标)跟踪性能：在跟踪目标航速≤70kn，跟踪目标加速度≤1kn/s，跟踪目标转向率≤3º/s时，能保持稳定跟踪；在目标航向和航速基本不变的情况下，当两个跟踪目标回波合并时间不超过天线10次扫描时，系统不出现误跟踪。
激光雷达数据处理方法及应用案例
激光雷达数据处理方法及应用案例激光雷达（LIDAR）是一种通过激光束扫描目标物体并测量反射返回的光信号来获取地表特征的主要工具。
它能够提供高精度、高分辨率的三维点云数据，因此在许多领域有着广泛的应用。
本文将介绍激光雷达数据的处理方法及应用案例。
一、激光雷达数据处理方法激光雷达数据处理主要分为三个步骤：数据获取、数据处理和数据应用。
1. 数据获取激光雷达通过发射脉冲激光束并测量其返回时间来获取目标物体的距离信息。
同时，激光雷达还可以测量激光束的旋转角度和俯仰角度，从而确定目标物体的位置和方向。
激光雷达通常安装在载体上，如飞机、汽车或机器人，通过扫描来获取目标物体的点云数据。
2. 数据处理激光雷达返回的原始数据通常以点云的形式存在，每个点表示一个目标物体的位置和特征。
在对这些点云数据进行处理前，需要进行数据预处理，包括去除噪声、点云配准和点云分割等步骤。
其中，去除噪声可以通过滤波算法来实现，如高斯滤波和中值滤波等；点云配准可以将多个扫描数据对齐，以获得全局一致的点云模型；点云分割则可以将点云分为不同的物体或地面。
在数据处理的过程中，还可以运用机器学习和深度学习的方法来提取更多的信息。
例如，可以使用聚类算法将点云中的点进行分类，以便进行目标检测和识别；还可以使用卷积神经网络对点云进行特征提取，以实现更高级的任务，如语义分割和目标跟踪等。
3. 数据应用激光雷达数据在地图制作、机器人导航、城市规划、环境监测等领域有着广泛的应用。
其中，最常见的应用是地图制作和三维建模。
激光雷达可以快速获取高精度的地表特征，例如建筑物、道路、树木等，这些信息可以用于制作数字地图和建模城市环境。
此外，激光雷达还可以用于机器人导航，通过实时获取周围环境的三维点云数据，机器人可以更准确地感知和定位自身的位置，从而实现自主导航和避障。
二、应用案例1. 地图制作激光雷达在地图制作方面的应用非常广泛。
例如，Google地图利用激光雷达数据获取城市的三维地形和建筑物信息，以提供更准确的导航服务。
雷达信号与数据处理整理多媒体
雷达信号与数据处理整理多媒体雷达信号与数据处理是雷达系统中非常重要的一环。
雷达系统通过发射电磁波并接收回波来探测目标的位置和特征。
这些回波信号经过一系列的处理和整理才能被有效地利用。
雷达信号的处理涉及到一系列的步骤，其中最关键的就是波形处理。
波形处理通常包括目标检测、参数估计和目标识别等步骤。
目标检测通过比较接收到的信号强度和背景噪声的水平来确定是否存在目标。
参数估计则通过分析回波信号的特征来估计目标的距离、速度、方位角等参数。
目标识别则是根据目标的一些特征来对其进行分类和识别。
在波形处理之后，还需要对信号进行成像处理。
雷达信号经过成像处理可以获得目标的空间分布图像，从而更直观地观测目标。
成像处理通常包括距离像、速度像和方位角像等。
距离像用来表示目标与雷达的距离关系，速度像用来表示目标的运动状态，方位角像用来表示目标的方向。
除了信号处理外，雷达数据的整理也是非常重要的一步。
雷达系统通常会产生大量的数据，这些数据包含了丰富的信息，但同时也会存在大量的冗余和噪声。
数据整理主要包括数据去噪、数据压缩和数据融合等步骤。
数据去噪通过消除噪声信号来提高数据质量。
数据压缩则是将数据进行编码压缩，以减少数据量和传输带宽。
数据融合则是将多个雷达的数据进行融合，以提高目标探测和跟踪的精度。
整理后的数据可以被用于目标检测、目标跟踪和目标识别等应用。
在目标检测中，可以通过分析数据来确定目标是否存在，并给出目标的位置和特征等信息。
在目标跟踪中，可以通过分析数据的变化趋势来预测目标的位置和运动轨迹。
在目标识别中，可以通过分析数据的特征来对目标进行分类和识别。
综上所述，雷达信号与数据处理是雷达系统中非常重要的一环。
它们通过一系列的处理和整理步骤，将原始的雷达信号和数据转化为可用于目标探测、跟踪和识别的信息。
这些处理和整理步骤的优化和改进对于提高雷达系统性能和应用效果具有重要意义。
雷达信号与数据处理在现代雷达系统中起着至关重要的作用。
雷达数据处理
雷达数据处理-雷达数据处理雷达数据处理-正文*从一系列雷达测量值中，利用参数估值理论估计目标的位置、速度、加速度等运动参数；进行目标航迹处理；选择、跟踪目标；形成各种变换、校正、显示、报告或控制等数据；估计某些与目标形体、表面物理特性有关的参数等。
早期的一些雷达，采用模拟式解算装置进行数据处理。
现代雷达已采用数字计算机完成这些任务。
数据格式化雷达数据的原始形式是一些电的和非电的模拟量，经接收系统处理后在计算机的输入端已变成数字量。
数字化的雷达数据以一定格式组成雷达数据字。
雷达数据字可编成若干个字段，每一个字段指定接纳某个时刻测量到的雷达数据。
雷达数据字是各种数据处理作业的原始量，编好后即送入计算机存储器内的指定位置。
校正雷达系统的失调会造成设备的非线性和不一致性，使雷达数据产生系统误差，影响目标参数的无偏估计。
为保证高质量的雷达数据，预先把一批校正补偿数据存储于计算机中。
雷达工作时，根据测量值或系统的状态用某种查表公式确定校正量的存储地址，再用插值法对测量值进行校正和补偿，以清除或减少雷达数据的系统误差。
坐标变换雷达数据是在以雷达天线为原点的球坐标系中测出的，如距离、方位角、仰角等。
为了综合比较由不同雷达或测量设备得到的目标数据，往往需要先把这些球坐标数据变换到某个参考坐标系中。
常用直角坐标系作为参考坐标系。
另外，在球坐标系中观察到的目标速度、加速度等状态参数是一些视在几何分量的合成，不能代表目标在惯性空间的运动特征。
若数据处理也在雷达球坐标系中进行，会由于视在角加速度和更高阶导数的存在使数据处理复杂化，或者产生较大的误差。
适当选择坐标系，可以简化目标运动方程，提高处理效率或数据质量。
跟踪滤波器跟踪滤波器是雷达数据处理系统的核心。
它根据雷达测量值实时估计当前的目标位置、速度等运动参数并推算出下一次观察时目标位置的预报值。
这种预报值在跟踪雷达中用来检验下一次观测值的合理性；在搜索雷达中用于航迹相关处理。
探地雷达数据资料处理流程
探地雷达数据资料处理流程
探地雷达数据处理流程通常包括以下步骤：
数据采集：使用地雷探测雷达设备进行数据采集。
这可能涉及雷达发射信号并测量返回信号的时间和强度。
数据预处理：对采集的原始数据进行预处理，包括去除噪声、校正信号、填补数据缺失等。
这有助于提高数据质量和准确性。
数据滤波：应用滤波技术来进一步减少噪声和提高信号与噪声比。
这有助于更清晰地识别地雷的特征。
特征提取：从处理后的数据中提取特征，例如目标的形状、大小、深度等。
这些特征有助于区分地雷和其他物体。
数据分析：利用统计学和模式识别方法对特征进行分析，以识别可能的地雷目标。
这可能包括使用机器学习算法来自动检测潜在的地雷区域。
图像显示与地图生成：将处理后的数据以图像或地图的形式呈现，以帮助操作员更直观地理解潜在的地雷分布。
验证与确认：对潜在地雷目标进行验证和确认，可能需要进一步的实地勘查或使用其他技术手段来确保准确性。
报告生成：生成最终的报告，提供有关潜在地雷位置和特性的详细信息，以协助相关决策和行动。
这是一个一般性的处理流程，具体步骤和方法可能因使用的雷达设备、数据特性以及处理软件而有所不同。
1。
毫米波雷达数据处理流程
毫米波雷达数据处理流程一、引言毫米波雷达是一种利用毫米波频段进行探测和测量的雷达系统。
它具有较高的分辨率和抗干扰能力，广泛应用于无人驾驶、安防监控、气象预报等领域。
本文将介绍毫米波雷达数据的处理流程。
二、数据获取毫米波雷达通过发射毫米波信号并接收其回波来获取目标的信息。
数据获取是毫米波雷达数据处理的第一步，它包括以下几个关键步骤：1. 发射信号：毫米波雷达通过发射器发射出一定频率和功率的毫米波信号。
2. 接收回波：发射的毫米波信号与目标物相互作用后产生回波，雷达接收器接收并放大回波信号。
3. 信号处理：将接收到的回波信号进行滤波、放大、模数转换等处理，得到数字化的毫米波雷达数据。
三、数据预处理数据预处理是为了去除雷达数据中的噪声和干扰，提高数据质量和可靠性。
以下是常见的数据预处理方法：1. 去除噪声：对数据进行滤波处理，去除高频和低频噪声。
2. 幅度校正：对数据进行幅度校正，消除因距离衰减引起的信号强度误差。
3. 目标检测：通过阈值分割、边缘检测等方法检测目标物体，并提取目标的位置和尺寸信息。
四、数据解析数据解析是将预处理后的数据转化为目标的物理量信息，例如目标的距离、速度、角度等。
以下是常见的数据解析方法：1. 距离解析：通过测量回波的时间延迟，计算目标与雷达的距离。
2. 速度解析：通过测量回波的多普勒频移，计算目标的速度。
3. 角度解析：通过多个接收天线或扫描天线阵列，测量回波的到达方向，计算目标的角度。
五、目标跟踪目标跟踪是对雷达探测到的目标进行持续追踪和识别。
目标跟踪的主要任务是将连续的雷达数据与目标进行关联，确定目标的轨迹和运动状态。
以下是常见的目标跟踪方法：1. 卡尔曼滤波：利用卡尔曼滤波器对目标的状态进行估计和预测，实现目标的跟踪。
2. 粒子滤波：通过一组随机粒子对目标的状态进行采样和估计，实现目标的跟踪。
3. 关联算法：通过匹配目标的特征或轨迹，将连续的雷达数据与目标进行关联，实现目标的跟踪。
海洋气象雷达的数据处理与分析方法
海洋气象雷达的数据处理与分析方法引言：海洋气象雷达是一种重要的观测设备，用于获取海洋上空的气象信息。
它通过发射无线电波并接收其反射信号来获取大气中各种气象现象的信息，如降水、风、风暴等。
这些数据的处理与分析对于气象预报、海洋交通安全等具有重要意义。
本文将介绍海洋气象雷达数据处理与分析的一些常用方法和技术。
一、数据预处理在进行数据分析之前，需要对原始雷达数据进行预处理。
预处理的目的是去除错误的数据、消除干扰以及提高数据质量。
主要的数据预处理方法包括：1. 数据校正：对雷达接收到的原始数据进行校正，以消除仪器本身引入的误差。
常用的校正方法有反射率校正、雷达回波强度归一化等。
2. 数据滤波：对原始数据进行滤波操作，去除噪声和杂散信号。
常用的滤波算法有中值滤波、高斯滤波等。
3. 数据平滑：对数据进行平滑处理，主要是为了去除雷达所接收到的离散信号，使其更加连续和平滑。
常用的平滑方法有低通滤波、加权平均等。
二、数据解析与提取经过预处理后的雷达数据需要进行解析和提取，以获取有用的信息。
主要的数据解析与提取方法包括：1. 降水处理：通过雷达反射率数据可以推算出降水的强度、类型和分布等信息。
常用的降水处理方法包括Z-R关系、ZSD法等。
2. 风场提取：通过雷达多普勒频移数据可以推算出风场的强度和方向。
常用的风场提取方法包括傅立叶变换法、相关分析法等。
3. 气旋检测：利用雷达数据可以检测出海洋上的气旋和风暴等天气现象。
常用的气旋检测方法包括相位相关法、速度剖面法等。
三、数据分析与应用在得到目标数据后，需要进一步进行数据分析和应用。
主要的数据分析与应用方法包括：1. 气象预报：通过分析雷达数据，可以预测未来一段时间内的降水、风暴等气象现象，提供天气预报服务。
常用的气象预报方法包括回归分析法、机器学习算法等。
2. 海洋交通安全：通过分析风场、海浪等信息，可以提供海洋交通安全预警服务。
常用的海洋交通安全方法包括海浪预测、风场预测等。
激光雷达的工作原理及数据处理方法
激光雷达的工作原理及数据处理方法激光雷达（Lidar）是一种利用激光器发射激光束并接收反射回来的光束以获取目标信息的传感器。
它广泛应用于遥感、测绘、自动驾驶、机器人等领域。
本文将详细介绍激光雷达的工作原理以及数据处理方法。
一、激光雷达的工作原理激光雷达主要通过发射和接收激光束来测量距离和获取目标的空间信息。
其工作原理如下：1. 激光束的发射激光雷达首先通过激光器产生一束高能、单色、相干的激光束。
该激光束经过光路系统聚焦后，以高速射出。
通常的激光雷达采用的是脉冲激光技术，激光束以脉冲的形式快速发射。
2. 激光束的传播与反射激光束在传播过程中，遇到目标物体后会部分被反射回来。
这些反射的激光束携带着目标物体的信息，包括距离、强度和反射角等。
3. 激光束的接收与测量激光雷达的接收器接收反射回来的激光束，并将其转化为电信号。
接收到的激光信号经过放大、滤波等处理后，被转化为数字信号进行进一步处理和分析。
4. 目标信息的提取与计算通过对接收到的激光信号进行时间测量，可以计算出激光束从发射到接收的时间差，进而得到目标物体与激光雷达之间的距离。
同时，激光雷达还可以通过测量反射激光的强度，获取目标物体的表面特征信息。
二、激光雷达的数据处理方法激光雷达获取的数据通常以点云（Point Cloud）的形式呈现。
点云数据是由大量的离散点构成的三维坐标信息，可以反映目标物体的形状、位置和细节等。
对于激光雷达数据的处理，常见的方法包括：1. 数据滤波激光雷达采集的原始数据中，通常会包含一些噪声点或异常点。
为了提高数据的质量，需要进行数据滤波处理。
滤波算法可以通过去除离群点、消除重复点和平滑曲线等方式，提取出目标物体的真实形态。
2. 点云配准当使用多个激光雷达设备或连续采集点云数据时，需要将不同位置或时间的点云进行配准。
点云配准可以通过地面特征或边缘特征的匹配，将多个点云数据对齐，形成一个整体的场景。
3. 物体分割和识别通过对点云数据的分割和分类，可以将不同的目标物体提取出来，并进行识别和分析。
雷达数据处理简单步骤
建立新项目，打开原始数据：
第一步：
设定零线
由于数据深部信号较弱，故针对数据采用增益处理。
在增益处理前，需要对数据进行一维滤波。
第二步：一维FIR滤波
之后，选择带通方式进行滤波。
低频约为天线主频的1/4，高频约为天线主频4倍即可。
第三步：增益处理
选择“自动增益”即可
控制点数可以选择7-13范围，在“增益极值”框中输入数字，使增益的波形曲线充满“增以后曲线”的图形框，而不溢出为最佳效果。
第四步：小波变换
如果此时深部数据效果仍然不理想，可以采用小波变换进行处理。
小波变换尺度参数可在3-6之间选择，采用第二小波基。
第五步：二维滤波
选择二维滤波，频率F1设为800，视速度V1设为1，使用扇形滤波即可。
如果此时信号还有很多毛刺，可以使用滑动平均做平滑，将减少毛刺的影响。
前加入即可。
x波段雷达数据处理python
一、概述随着科技的不断发展，雷达技术在军事、航空、气象等领域得到了广泛的应用。
X波段雷达作为一种常见的雷达型号，在数据处理方面也越来越受到关注。
Python作为一种强大的编程语言，已经成为科学计算和数据处理的首选工具之一。
本文将介绍X波段雷达数据处理在Python中的应用，以及相关的处理方法和技术。
二、X波段雷达数据处理概述1. X波段雷达数据的特点X波段雷达是一种电磁波频段较高的雷达，其频率范围在8GHz到12GHz之间。
它具有分辨率高、穿透能力强等特点，因此在地质勘探、气象观测、航空监测等领域得到了广泛的应用。
X波段雷达数据通常包括回波强度、相位信息等多个维度的数据，需要进行复杂的处理和分析。
2. X波段雷达数据处理的挑战X波段雷达数据处理面临着诸多挑战，包括数据量大、复杂度高、噪声干扰等问题。
如何有效处理和提取X波段雷达数据中的有用信息，是当前研究和应用中的重要问题。
三、X波段雷达数据处理的Python工具1. NumPyNumPy是Python中用于科学计算的基础库，可以进行高效的数组计算和数据处理。
对于X波段雷达数据中的矩阵运算、统计分析等操作，NumPy提供了丰富的函数和方法。
2. SciPySciPy是建立在NumPy基础上的科学计算库，提供了更多的科学计算工具和算法。
在X波段雷达数据处理中，SciPy可以用于信号处理、滤波、傅里叶变换等操作。
3. MatplotlibMatplotlib是Python中用于绘制图表和可视化数据的库，可以将X波段雷达数据处理的结果以直观的图形呈现出来。
四、X波段雷达数据处理的常用方法1. 数据读取与预处理在对X波段雷达数据进行处理之前，首先需要对数据进行读取和预处理。
Python提供了多种数据读取和处理的方法，可以方便地将X波段雷达数据导入到Python环境中，并进行预处理操作，如数据清洗、缺失值处理等。
2. 数据分析与特征提取对X波段雷达数据进行特征提取是数据处理的重要步骤。
激光雷达数据处理流程
激光雷达数据处理流程
激光雷达是一种通过发射激光束来获取物体表面信息的测量设备，其广泛应用于地质勘探、环境监测、建筑测量等领域。
激光雷达数据处理流程是将激光雷达获取的大量点云数据进行处理和分析，以获得目标物体的三维信息。
其主要步骤包括：
1. 数据采集：使用激光雷达设备对目标物体进行扫描，获取点云数据。
2. 数据去噪：由于激光雷达扫描存在一定的误差，因此需要对点云数据进行去噪，以提高数据质量。
3. 数据配准：由于激光雷达扫描是以坐标系为基础进行的，因此需要将不同位置、不同角度的点云数据进行配准，以获得整个目标物体的完整三维信息。
4. 数据分割：在点云数据中，不同的物体通常具有不同的几何特征和颜色特征，因此需要将点云数据进行分割，以便对不同的物体进行单独处理。
5. 物体识别：根据不同物体的几何特征和颜色特征，对其进行识别和分类，以便进行后续的处理和分析。
6. 数据可视化：将处理后的点云数据进行可视化展示，以便更直观地观察和分析目标物体的三维信息。
激光雷达数据处理流程的关键在于数据的质量和精度，因此在具体操作中需要进行仔细的处理和分析，以获得准确的结果。
同时，随着数据量的不断增大和数据处理技术的不断发展，激光雷达数据处理
也将不断提高其效率和精度。
高分三号雷达卫星数据预处理流程
高分三号雷达卫星数据预处理流程
内容:
高分三号是中国首颗民用对地观测雷达卫星,其主要任务是获取高分辨率对地观测雷达图像,用于地面目标识别、地貌测绘等。
高分三号雷达卫星的数据预处理流程主要包括以下步骤:
1. 接收与解调
从高分三号卫星接收下行的原始雷达回波数据,并进行解调、去随机化,恢复为原始的复数雷达回波数据。
2. 数据质检
对解调后的雷达原始数据进行质量检验,剔除质量不合格的数据。
3. 干涉处理
利用多路雷达回波数据的相干性,通过干涉处理获得高分辨率的复数雷达图像。
4. 图像校正
进行图像几何校正,消除由于卫星的姿态变化引起的图像畸变,确保图像的几何保真性。
5. 图像滤波
采用图像滤波方法抑制雷达图像中的杂波噪声,提升图像质量。
6. 地理配准
根据卫星的姿态数据和地面控制点,实现图像与地理坐标系的配准,为后续应用提供地理参考。
7. 影像生成
将处理后的复数雷达图像转换为辐射校正后的幅度图像、密度图像等用于分析与应用。
通过上述处理流程,原始的雷达回波数据被转换成标准化的地理配准影像产品,为后续的应用分析提供数据支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达数据处理主函数主函数中共产生了条航迹，分别是直线航迹、圆航迹、直线航迹、直线航迹、字航迹、椭圆航迹。
产生方法是首先根据各种航迹的运动方程产生直角坐标系下的轨迹，其中字航迹和椭圆航迹分别调用了函数和来产生，然后利用坐标系转换，将直角坐标系的值转换为极坐标系的值，即距离、方位角、俯仰角，值得注意的是，转换过程中要考虑象限问题，当方位角处于二三象限时，方位角需加上一个 ，这样得到的是目标在极坐标系下的真实值，然后加上高斯白噪声，噪声的方差由自己设定，即观测噪声，这样就得到了目标在极坐标系下的观测值（距离、方位角、俯仰角）。
对于虚假目标的产生，采用在距离、方位角、俯仰角三个方面分别产生随机噪声，而漏警的情况直接将该的数据置空。
得到观测值后，进行的循环，进行数据处理，主要包含两个函数：和。
数据处理函数说明[ , , ] (, , , )实现功能：对每次输入的点迹进行数据处理，包括航迹起始、点迹航迹关联、航迹补点、航迹消亡、剩余点迹删除等，形成可靠航迹输出。
输入参数：>每一行的第一列为距离;第二列为方位角;第三列为俯仰角;第四列为通道号;> 采样时间间隔> 处理的是第几批数据输出参数：> 该批次数据处理完毕后，输出的航迹信息，存储输出航迹信息的多行列矩阵；各列代表含义如下：距离，方位角俯仰角属于第几条航迹来去积累时间是第几个点实点补点，属于哪个通道；> 可靠航迹文件，存储已经形成的可靠航迹的信息，存储可靠航迹信息的多行列矩阵，用来保存每条可靠航迹的最后一个点的信息，各列意义分别是：列：每条航迹最后一个点的滤波信息，距离，距离向速度，方位角方位角向速度，俯仰角俯仰角速度；列：滤波协方差信息，本是一个*的矩阵，存成行则变成列；航迹识别标志来去是第几个点实点补点属于哪个通道，航迹未被更新次数，更新标志未更新更新，航迹消亡的门限值；> 暂时点迹文件，存储航迹起始和点迹航迹关联时没有用到的点迹,多行列矩阵，：距离；：方位角；：俯仰角；：通道号；：积累时间；：点迹未用次数；：删除门限；：已用未用> 积累的时间，也即从第一批数据到此批处理数据之间所经过的时间> 已经形成的航迹数首先设置数据预处理的滤波门限，由实际情况而定，具体流程如图所示。
其中调用了航迹起始函数、点迹航迹关联函数、航迹补点函数、航迹消亡函数。
首先判断信号处理后的数据是否为空，如果不为空，进行数据预处理，即滤波，保留滤波门限范围内的数据，去除滤波门限范围外的数据，将通过滤波后的数据存入存储器中，以待下一步操作，接着判断输入数据的批次，如果是第一批数据，且为空，则对所需数据进行初始化，若不为空，则将数据信息进行存储，存入矩阵中；如果不是第一批数据，且为空，则当暂时点迹非空时，进行剩余点迹的处理，当可靠航迹非空时，进行航迹消亡以及航迹补点，若不为空，则当可靠航迹非空时，依次进行点迹航迹关联、航迹消亡以及航迹补点，同时当暂时点迹文件非空时调用航迹起始程序。
如果信号处理后的数据为空，则判断输入数据的批次，如果是第一批数据，进行初始化；如果不是第一批数据，则当暂时点迹非空时，进行剩余点迹的处理，当可靠航迹非空时，进行航迹消亡以及航迹补点。
图函数流程图航迹显示函数说明( , )实现功能：航迹显示,在极坐标系下画出所有航迹，并区分实点与补点，在航迹显示时考虑了最多十条航迹的情况，每条航迹的颜色和形状设置如下：航迹：实点为黑色点号，补点为洋红色五角星；航迹：实点为红色圆圈，补点为蓝色六角星；航迹：实点为黄色叉号，补点为黑色三角形（向右）；航迹：实点为绿色加号，补点为红色菱形；航迹：实点为蓝色星号，补点为黄色方形；航迹：实点为青色菱形，补点为洋红色星号；航迹：实点为洋红色方形，补点为黑色加号；航迹：实点为蓝色三角形（向左），补点为青色叉号；航迹：实点为黑色五角星，补点为绿色点号；航迹：实点为绿色六角星，补点为蓝色圆圈。
输入参数：> 同上> 已经形成的航迹数当形成的航迹数大于零时，进行航迹显示。
依次画出每一条航迹的信息，首先找出该条航迹的所有点的信息，然后根据识别实点与补点的标志位，将实点信息与补点信息进行分离，画图时，采用不同的形状和颜色区分该条航迹上的实点与补点。
航迹起始函数说明[ ] ( )实现功能：采用滑窗法，将满足一定要求的两个点迹关联成一条航迹，如果某一点迹跟暂时点迹中的点迹关联上了，则它不能再跟其他的点迹进行关联，以保证每个点迹只被使用一次。
输入参数：> 暂时点迹文件，存储航迹起始和点迹航迹关联时没有用到的点迹,多行列矩阵，：距离；：方位角；：俯仰角；：通道号；：积累时间；：点迹未用次数；：删除门限；：已用未用> 每次从处理后来的点迹，经过基本门限滤波后剩余点迹，存储在缓冲区中> 可靠航迹文件，存储已经形成的可靠航迹的信息，存储可靠航迹信息的多行列矩阵，用来保存每条可靠航迹的最后一个点的信息，各列意义分别是：列：每条航迹最后一个点的滤波信息，距离，距离向速度，方位角方位角向速度，俯仰角俯仰角速度；列：滤波协方差信息，本是一个*的矩阵，存成行则变成列；航迹识别标志来去是第几个点实点补点属于哪个通道，航迹未被更新次数，更新标志未更新更新，航迹消亡的门限值；> 可调参数，用于调整航迹起始波门的大小> 积累的时间，也即从第一批数据到此批处理数据之间所经过的时间> 每两批数据之间的间隔时间> 距离观测噪声标准差> 方位角观测噪声标准差> 俯仰角观测噪声标准差> 该批次数据处理完毕后，输出的航迹信息，存储输出航迹信息的多行列矩阵；各列代表含义如下：距离，方位角俯仰角属于第几条航迹来去积累时间是第几个点实点补点，属于哪个通道；> 已经形成的航迹数输出参数：> 同上> 同上> 同上> 已经形成的航迹数航迹起始在暂时点迹文件与当前经过点迹航迹关联后的剩余点迹文件中进行，依次查询两个矩阵中的点迹，当两个点迹各方面之差都满足波门大小时，认为航迹起始成功，并初始化卡尔曼滤波器，将起始成功后的航迹信息进行存储。
点迹航迹关联函数说明[ ]( , , )实现功能：点迹可靠航迹关联程序，输入数据与可靠航迹关联,能够关联上的,更新可靠航迹否则,存入暂时点迹文件,用于航迹起始,或者最后成为噪声，一个点迹只能关联一条航迹，即最先与该点关联上的航迹，用该点来更新该航迹。
输入参数：> 每次从处理后来的点迹，经过基本门限滤波后剩余点迹，存储在缓冲区中> 可靠航迹文件，存储已经形成的可靠航迹的信息，存储可靠航迹信息的多行列矩阵，用来保存每条可靠航迹的最后一个点的信息，各列意义分别是：列：每条航迹最后一个点的滤波信息，距离，距离向速度，方位角方位角向速度，俯仰角俯仰角速度；列：滤波协方差信息，本是一个*的矩阵，存成行则变成列；航迹识别标志来去是第几个点实点补点属于哪个通道，航迹未被更新次数，更新标志未更新更新，航迹消亡的门限值；> 该批次数据处理完毕后，输出的航迹信息，存储输出航迹信息的多行列矩阵；各列代表含义如下：距离，方位角俯仰角属于第几条航迹来去积累时间是第几个点实点补点，属于哪个通道；> 每两批数据之间的间隔时间> 一个可供选择的参数，用来调节波门大小> 积累的时间，也即从第一批数据到此批处理数据之间所经过的时间输出参数：> 同上> 同上>同上注：函数也是点迹航迹关联程序，采用的是最近领域关联法，供参考。
点迹航迹关联在当前数据预处理后的点迹与已形成的航迹之间进行，依次对每条航迹进行循环，查找关联上的点迹，并将点迹进行滤波后更新航迹。
航迹补点函数说明[]( )实现功能：当航迹未得到实测点迹进行更新，则采取航迹补点，即用航迹的最后一个点迹的卡尔曼预测值作为更新点迹。
输入参数：> 可靠航迹文件，存储已经形成的可靠航迹的信息，存储可靠航迹信息的多行列矩阵，用来保存每条可靠航迹的最后一个点的信息，各列意义分别是：列：每条航迹最后一个点的滤波信息，距离，距离向速度，方位角方位角向速度，俯仰角俯仰角速度；列：滤波协方差信息，本是一个*的矩阵，存成行则变成列；航迹识别标志来去是第几个点实点补点属于哪个通道，航迹未被更新次数，更新标志未更新更新，航迹消亡的门限值；> 该批次数据处理完毕后，输出的航迹信息，存储输出航迹信息的多行列矩阵；各列代表含义如下：距离，方位角俯仰角属于第几条航迹来去积累时间是第几个点实点补点，属于哪个通道；> 每两批数据之间的间隔时间> 积累的时间，也即从第一批数据到此批处理数据之间所经过的时间输出参数：> 同上> 同上航迹消亡函数说明[]( )实现功能：当未用实点更新次数达到该航迹消亡门限值时，该条航迹消亡，删除该条航迹的所有信息。
输入参数：> 可靠航迹文件，存储已经形成的可靠航迹的信息，存储可靠航迹信息的多行列矩阵，用来保存每条可靠航迹的最后一个点的信息，各列意义分别是：列：每条航迹最后一个点的滤波信息，距离，距离向速度，方位角方位角向速度，俯仰角俯仰角速度；列：滤波协方差信息，本是一个*的矩阵，存成行则变成列；航迹识别标志来去是第几个点实点补点属于哪个通道，航迹未被更新次数，更新标志未更新更新，航迹消亡的门限值；> 该批次数据处理完毕后，输出的航迹信息，存储输出航迹信息的多行列矩阵；各列代表含义如下：距离，方位角俯仰角属于第几条航迹来去积累时间是第几个点实点补点，属于哪个通道；> 已经形成的航迹数输出参数：> 同上> 同上> 同上。
