PCB用基板材料简介
pcb原材料
pcb原材料
PCB原材料，即印制电路板的制作材料，通常包括基板、金
属箔、印刷油墨、焊膏、覆盖膜等。
下面将对这些主要的
PCB原材料进行详细介绍。
1. 基板： PCB基板是电子元器件连接和固定的主要载体，通
常采用玻璃纤维增强材料，如FR-4。
FR-4是一种强度高、绝
缘性能好的材料，具有良好的机械强度和热稳定性。
2. 金属箔： PCB上的导电层通常由铜箔制成。
铜箔在PCB制
作过程中起着导电和连接电路的作用。
一般情况下，厚度为
1oz的铜箔是最常用的选择，在许多情况下，需要使用更厚的
铜箔以增加电流承载能力。
3. 印刷油墨： PCB制作过程中，需要通过印刷方式将电路图
案印在基板上，这就需要使用印刷油墨。
印刷油墨通常由树脂、溶剂和颜料组成，其主要作用是提供很好的附着力，并形成导电膜。
4. 焊膏：焊膏是PCB制作过程中的重要组成部分，其主要作
用是在焊接元器件时提供焊点。
焊膏是一种含有活性助焊剂的胶状材料，一般采用石蜡或合成树脂作为基础材料，并添加一定比例的活性剂和流动剂。
5. 覆盖膜： PCB制作完成后，为了保护电路和焊点，通常需
要在表面覆盖一层保护膜。
覆盖膜通常由聚合物材料制成，包括聚酰亚胺、环氧树脂、聚丙烯等。
覆盖膜可以提供保护层，
防止电路受到外界的损害，同时也可以起到绝缘和防潮的作用。
以上是PCB制作过程中常用的几种原材料，它们有着各自不
同的性能和优势，以满足不同的应用需求。
通过不同材料的组合和加工工艺，可以制作出具有较高性能和可靠性的印制电路板。
PCB线路板原材料材质及参数介绍
PCB线路板原材料材质及参数介绍1.基板材料：基板材料是PCB线路板的主体材料，常用的基板材料有玻璃纤维布（FR-4）、FR-5、高频基板、金属基板等。
其中，FR-4是最常用的基板材料，具有良好的绝缘性能、机械强度和耐热性。
FR-4基板的热稳定性可达到130℃以上，介电常数在4.5-5之间。
2.小分子增强材料：小分子增强材料是为了提高基板材料的性能而添加的物质。
常用的小分子增强材料有光亮剂、抗氧化剂、稳定剂等。
这些材料可以提高基板的表面光洁度、耐热性和耐腐蚀性。
3.铜箔：铜箔是用来制作线路导体的材料，一般采用电解铜箔。
铜箔的厚度常见的有1/3oz、1/2oz、1oz等。
铜箔的厚度越大，导电性能越好，但成本也相应增加。
4.覆铜：覆铜是通过在基板表面镀上一层铜来形成线路导体。
覆铜层的厚度和分布均匀性对线路导通性能有很大影响。
常见的覆铜厚度有1oz、2oz、3oz等。
覆铜层的厚度越大，导通性能越好。
5.阻焊层：阻焊层是防止线路短路和保护基板的涂层。
常见的阻焊材料有聚酰亚胺（PI）、环氧树脂等。
阻焊层的颜色一般为绿色、红色、蓝色等，用来标记不同线路功能。
6.埋孔填充材料：在多层PCB线路板中，为了连接各层之间的线路，需要使用埋孔填充材料。
常见的埋孔填充材料有环氧树脂、聚酰亚胺等。
7.钻孔材料：在制作PCB线路板时，需要进行钻孔操作，常见的钻孔材料有高速钢、硬质合金等。
钻孔材料应具有良好的耐磨性能和切削性能。
8.表面处理材料：表面处理是为了改善焊接性能、提高耐腐蚀性以及提供良好的附着力等。
常见的表面处理材料有化学镀金、化学镀锡、喷锡等。
以上是PCB线路板常用的原材料材料及参数介绍。
不同的应用场景和要求会对这些材料的选择和使用有所区别，但了解这些基本的原材料及其特性对于正确选择和设计PCB线路板具有重要意义。
pcb基板材料
pcb基板材料PCB基板材料。
PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的一部分。
它作为电子元器件的支撑体，承载着各种电子元器件，并通过导线和电路连接它们，从而实现电子设备的功能。
而PCB基板材料作为PCB的重要组成部分，对PCB的性能、稳定性和可靠性起着至关重要的作用。
在PCB基板的材料选择方面，常见的有FR-4、铝基板、陶瓷基板等。
首先，FR-4是一种玻璃纤维增强的环氧树脂基板，具有良好的绝缘性能和机械强度，适用于大多数电子产品。
其次，铝基板因其优良的导热性能而被广泛应用于LED照明、汽车电子等领域。
此外，陶瓷基板因其高温耐受性和优异的绝缘性能，被广泛应用于高频、高速电路领域。
在选择PCB基板材料时，需要考虑到电路板的使用环境、工作温度、频率要求等因素。
例如，对于高频高速电路，需要选择具有较低介电常数和介电损耗的材料，以保证信号传输的稳定性和可靠性。
而对于高功率电子设备，需要选择具有良好导热性能的基板材料，以确保电子元器件的散热和工作稳定性。
除了材料的选择外，PCB基板的制造工艺也对其性能产生重要影响。
例如，表面处理工艺可以影响焊接质量和防腐能力，影响PCB的可靠性和稳定性。
而板厚、线宽、线距等参数的设计也直接关系到PCB的性能和稳定性。
总的来说，PCB基板材料的选择和制造工艺的优化是保证PCB性能和可靠性的关键。
只有在选择合适的材料和优化的工艺下，才能制造出性能稳定、可靠性高的PCB，从而保证电子设备的正常运行和长期稳定性。
在未来，随着电子产品对性能和稳定性要求的不断提高，PCB基板材料的研发和创新也将持续推进。
新型材料的应用将进一步提升PCB的性能，满足不断发展的电子产品对PCB的需求，为电子行业的发展注入新的活力。
因此，PCB基板材料的研究和应用具有重要的意义，也是电子行业发展的重要支撑。
综上所述，PCB基板材料作为PCB的重要组成部分，对PCB的性能、稳定性和可靠性起着至关重要的作用。
PCB及板材质介绍选择
PCB基板材质的选择1.镀金板(ElectrolyticNi/Au)2.OSP板(OrganicSolderabilityPreservatives)3.化银板(ImmersionAg)4.化金板(ElectrolessNi/Au，ENIG)5.化锡板(ImmersionTin)6.喷锡板1.镀金板镀金板制程成本是所有板材中最高的，但是目前现有的所有板材中最稳定，也最适合使用于无铅制程的板材，尤其在一些高单价或者需要高可靠度的电子产品都建议使用此板材作为基材。
2.OSP板OSP制程成本最低，操作简便，但此制程因须装配厂修改设备及制程条件且重工性较差因此普及度仍不佳，使用此一类板材，在经过高温的加热之后，预覆于PAD上的保护膜势必受到破坏，而导致焊锡性降低，尤其当基板经过二次回焊后的情况更加严重，因此若制程上还需要再经过一次DIP制程，此时DIP端将会面临焊接上的挑战。
3.化银板虽然”银”本身具有很强的迁移性，因而导致漏电的情形发生，但是现今的“浸镀银”并非以往单纯的金属银，而是跟有机物共镀的”有机银”因此已经能够符合未来无铅制程上的需求，其可焊性的的寿命也比OSP板更久。
4.化金板此类基板最大的问题点便是”黑垫”(BlackPad)的问题，因此在无铅制程上有许多的大厂是不同意使用的，但国内厂商大多使用此制程。
5.化锡板此类基板易污染、刮伤，加上制程(FLUX)会氧化变色情况发生，国内厂商大多都不使用此制程，成本相对较高。
6.喷锡板因为cost低，焊锡性好，可靠度佳，兼容性最强，但这种焊接特性良好的喷锡板因含有铅，所以无铅制程不能使用。
另有”锡银铜喷锡板”由于大多数都不使用此制程，故特性资料取的困难.山建滔化工提供的基板报价,可以作为参考使用:CEM-1------- -40*48-----140元（含17%增值税）CEM-3------- -40*48-----200元（含17%增值税）FR-4 1.6mm---- ---40*48-----207元（含17%增值税）(平方米/未税价)FR-4 1.5mm -------40*48-----207元（含17%增值税）(平方米/未税价)FR-4 1.2mm -------40*48-----190元（含17%增值税）(平方米/未税价)FR-4 1.1mm -------40*48-----180元（含17%增值税）(平方米/未税价)FR-4 1.0mm -------40*48-----170元（含17%增值税）(平方米/未税价)FR-4 0.8mm -------40*48-----165元（含17%增值税）(平方米/未税价)FR-4 0.6mm -------40*48-----150元（含17%增值税）(平方米/未税价)FR-4 0.4mm -------40*48-----135元（含17%增值税）(平方米/未税价)FR目前适用之材质有P.P,CEM-1,CEM-3,FR-4,铜泊厚度分1OZ,2OZ,兹就特性做以下之比较. 等级结构 P.P 纸质酚醛树脂基板 CEM-1 玻璃布表面+绵纸+环氧树脂 CEM-3 玻璃布表面+不织布+环氧树脂 FR-4 玻璃布+环氧树脂以上皆需94V0之抗燃等级 FR-4:在温度提升时具有高度之机械应力,具有优良之耐热强度,这些材料在极广之温度范围下均具有优良之尺寸安定性. 以耐龙为主之材料适用电气及高频率范围高湿气的环境下但在高温下,其材质会有所变化,须特别处理且设计时要考虑妥当. 以复合材料之积层板适用于电路板之减去法及加成法,具有高度之机械特性,且冲压性(加工性)极佳,但孔之加工方式不适用冲压加工. CEM-1:以棉纸为夹心,上下表面覆盖玻璃布加具抗燃性之环氧树脂,具有良好之冲床品质,厚度达3/32”之板子冲床温度须23℃(73.4℉)以上,厚度超过3/32”至1/8”之板子不得超过65.5℃(150℉). CEM-3:以玻璃不织布为夹心,上下表面覆盖玻璃布+环氧树脂,具备之特性与FR-4相近,具有良好之冲床品质,宽度达1/16”之板子冲床温度须23℃(73.4℉)厚度1/16”~1/8” 不得超过65.5℃(150℉). P.P:纸质环氧树脂铜泊积层有介于纸质酚醛树脂基板及玻璃布环氧树脂机板中间之电气特性,耐湿性,耐热性,使用于单面及双面印刷电路板,主要的用途是用于各种电源回路用基板及要求高周波特性之彩色TV,VTR等之调谐器用,以及OA机器等机板. 纸质环氧树脂MCL的特征为使用纸质,加工容易,但又兼有环氧树脂之耐热性及良好的电气特性,而却较玻织布环氧树脂之基板为便宜. 纸质环氧树脂MCL的孔之加工方式可以冲压加工或钻孔加工,一般而言单面板或两面板之非镀通孔多使用冲压加工.而双面板必须通孔电镀者用钻头钻孔加工.在双面板通孔电镀之使用时绩虽久,但在信赖性的比较上仍较玻织布环氧树脂MCL为差.各种规格树脂及基材之用途分析Efk N b.(M|#u;. LO:规格树脂补强材特性与用途 ! Ap2GeTe_XXXP 酚醛树脂绝缘纸一般用，适用音响、收音机、黑白电视等家电b'SG LqI.XXXP-C 酚醛树脂绝缘纸可cold-punching，用途同XXXP `l? W 2qZ FR-2 酚醛树脂绝缘纸耐燃性"dy L mFR-4 环氧树脂玻纤布计算机、仪表、通信用、耐燃性 H Lh(&#mjv G-10 环氧树脂玻纤布一般用．用途同FR-4 - #Ni K ;CEM-1 环氧树脂玻纤布、绝缘纸电玩、计算机、彩视用 ]b G.GbR CEM-3 环氧树脂玻纤布、玻纤不织布同CEM-1用途-4 0.4mm以下的 -40*48-----135元（含17%增值税）(平方米/未税价)PCB电路板板材介绍：按档次级别从底到高划分如下：94HB/94VO/22F/CEM-1/CEM-3/FR-4详细介绍如下：94HB：普通纸板，不防火（最低档的材料，模冲孔，不能做电源板）94V0：阻燃纸板 （模冲孔）22F： 单面半玻纤板（模冲孔）CEM-1：单面玻纤板（必须要电脑钻孔，不能模冲）CEM-3：双面半玻纤板（除双面纸板外属于双面板最低端的材料，简单的双面板可以用这种料，比FR-4会便宜5~10元/平米）FR-4: 双面玻纤板最佳答案一.c阻燃特性的等级划分可以分为94V—0 /V-1 /V-2 ，94-HB 四种二.半固化片：1080=0.0712mm，2116=0.1143mm，7628=0.1778mm三.FR4 CEM-3都是表示板材的，fr4是玻璃纤维板，cem3是复合基板四.无卤素指的是不含有卤素（氟 溴 碘 等元素）的基材，因为溴在燃烧时会产生有毒的气体，环保要求。
PCB线路板基板材料分类

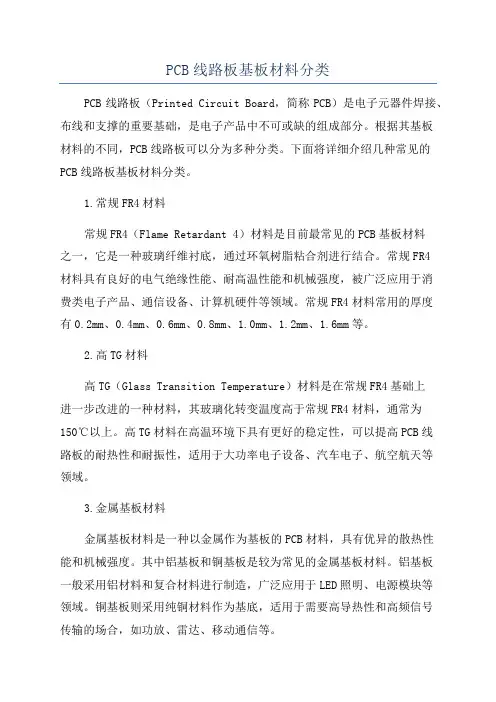

PCB线路板基板材料分类PCB线路板（Printed Circuit Board，简称PCB）是电子元器件焊接、布线和支撑的重要基础，是电子产品中不可或缺的组成部分。
根据其基板材料的不同，PCB线路板可以分为多种分类。
下面将详细介绍几种常见的PCB线路板基板材料分类。
1.常规FR4材料常规FR4（Flame Retardant 4）材料是目前最常见的PCB基板材料之一，它是一种玻璃纤维衬底，通过环氧树脂粘合剂进行结合。
常规FR4材料具有良好的电气绝缘性能、耐高温性能和机械强度，被广泛应用于消费类电子产品、通信设备、计算机硬件等领域。
常规FR4材料常用的厚度有0.2mm、0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.6mm等。
2.高TG材料高TG（Glass Transition Temperature）材料是在常规FR4基础上进一步改进的一种材料，其玻璃化转变温度高于常规FR4材料，通常为150℃以上。
高TG材料在高温环境下具有更好的稳定性，可以提高PCB线路板的耐热性和耐振性，适用于大功率电子设备、汽车电子、航空航天等领域。
3.金属基板材料金属基板材料是一种以金属作为基板的PCB材料，具有优异的散热性能和机械强度。
其中铝基板和铜基板是较为常见的金属基板材料。
铝基板一般采用铝材料和复合材料进行制造，广泛应用于LED照明、电源模块等领域。
铜基板则采用纯铜材料作为基底，适用于需要高导热性和高频信号传输的场合，如功放、雷达、移动通信等。
4.载板材料载板材料主要用于高密度插件封装技术，其中最常见的是陶瓷板。
陶瓷板具有优异的耐热性、导热性和电气绝缘性能，常用于电机控制器、功率模块器件等高性能应用中。
5.特殊材料除了上述常见的PCB基板材料，还存在一些特殊的基板材料，如聚酰亚胺（PI）材料、聚四氟乙烯（PTFE）材料等。
这些材料具有极高的绝缘性能、耐高温性能和化学稳定性，常用于航空航天、国防军工等领域的特殊应用。
PCB板材质介绍

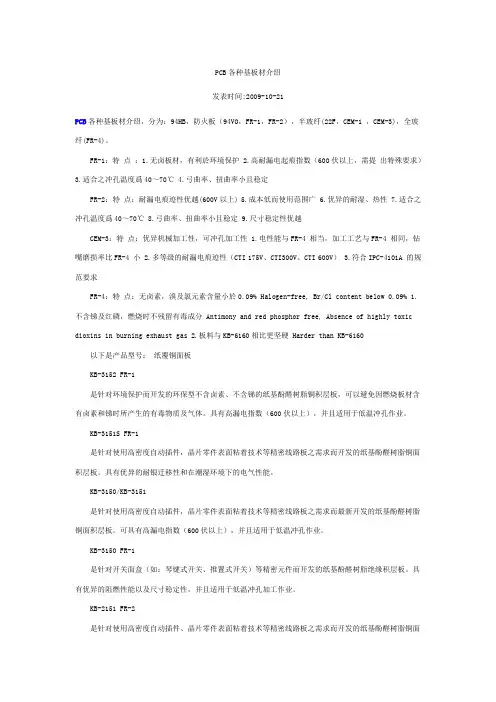

PCB各种基板材介绍发表时间:2009-10-21PCB各种基板材介绍，分为：94HB，防火板（94VO，FR-1，FR-2），半玻纤(22F，CEM-1 ，CEM-3)，全玻纤(FR-4)。
FR-1：特点：1.无卤板材，有利於环境保护 2.高耐漏电起痕指数（600伏以上，需提出特殊要求）3.适合之冲孔温度爲40～70℃ 4.弓曲率、扭曲率小且稳定FR-2：特点：耐漏电痕迹性优越(600V以上) 5.成本低而使用范围广 6.优异的耐湿、热性 7.适合之冲孔温度爲40～70℃ 8.弓曲率、扭曲率小且稳定 9.尺寸稳定性优越CEM-3：特点：优异机械加工性，可冲孔加工性 1.电性能与FR-4 相当，加工工艺与FR-4 相同，钻嘴磨损率比FR-4 小 2.多等级的耐漏电痕迹性（CTI 175V、CTI300V、CTI 600V） 3.符合IPC-4101A 的规范要求FR-4：特点：无卤素，溴及氯元素含量小於0.09% Halogen-free, Br/Cl content below 0.09% 1.不含锑及红磷，燃烧时不残留有毒成分 Antimony and red phosphor free, Absence of highly toxic dioxins in burning exhaust gas 2.板料与KB-6160相比更坚硬 Harder than KB-6160 以下是产品型号：纸覆铜面板KB-3152 FR-1是针对环境保护而开发的环保型不含卤素、不含锑的纸基酚醛树脂铜积层板，可以避免因燃烧板材含有卤素和锑时所产生的有毒物质及气体。
具有高漏电指数（600伏以上），并且适用于低温冲孔作业。
KB-3151S FR-1是针对使用高密度自动插件，晶片零件表面粘着技术等精密线路板之需求而开发的纸基酚醛树脂铜面积层板。
具有优异的耐银迁移性和在潮湿环境下的电气性能。
KB-3150/KB-3151是针对使用高密度自动插件，晶片零件表面粘着技术等精密线路板之需求而最新开发的纸基酚醛树脂铜面积层板。
pcb基板的材料参数
pcb基板的材料参数PCB基板是电子产品中的重要组成部分，它的材料参数直接影响着电路板的性能和可靠性。
本文将从材料的导电性、绝缘性、热传导性、机械强度和耐候性等方面介绍PCB基板的材料参数。
导电性是PCB基板的重要指标之一。
良好的导电性能可以保证电路信号的传输质量。
常见的导电性材料有铜和银。
铜是最常用的导电材料，因为它具有良好的导电性能和较低的成本，能够满足大多数电路板的需求。
而银的导电性能更好，但成本较高，通常只在特殊要求的高性能电路板中使用。
绝缘性是保证电路板正常工作的重要条件。
好的绝缘材料可以有效地隔离电路之间的干扰，防止信号泄露。
常见的绝缘材料有FR-4玻璃纤维复合材料和PTFE聚四氟乙烯。
FR-4材料具有良好的绝缘性能和机械强度，广泛应用于普通电路板。
而PTFE材料由于其优异的绝缘性能和高频性能，适用于高频电路板和微波电路板。
第三，热传导性是PCB基板的重要特性之一。
良好的热传导性能可以有效地散热，提高电路板的可靠性和寿命。
常见的热传导材料有铝基材料和陶瓷基材料。
铝基材料具有良好的导热性能和机械强度，适用于大功率电子器件的散热。
陶瓷基材料由于其优异的绝缘性能和高温稳定性，适用于高功率和高频电路板。
第四，机械强度是PCB基板的重要指标之一。
良好的机械强度可以保证电路板在加工和使用过程中的稳定性和可靠性。
常见的机械强度材料有玻璃纤维增强材料和环氧树脂材料。
玻璃纤维增强材料具有较高的强度和刚性，适用于一般的电子产品。
而环氧树脂材料由于其良好的黏合性和耐热性，在高要求的电子产品中得到广泛应用。
耐候性是PCB基板的重要指标之一。
良好的耐候性能可以保证电路板在恶劣环境下的稳定性和可靠性。
常见的耐候性材料有聚酰亚胺和聚氨酯。
聚酰亚胺材料具有良好的耐高温性能和耐化学性能，适用于高温和腐蚀性环境下的电路板。
聚氨酯材料具有良好的耐候性和机械性能，适用于户外环境和特殊应用领域。
PCB基板的材料参数对于电路板的性能和可靠性具有重要影响。
PCB线路板原材料材质及参数
PCB线路板原材料材质及参数1. 玻璃纤维布（Glass Fiber Cloth）玻璃纤维布是最常见的PCB线路板基材，其主要原料是由无机纤维物质和有机胶粘剂混合制备而成。
玻璃纤维布具有良好的绝缘性、机械强度和耐热性能，能够满足大部分电子设备对于绝缘和结构强度的要求。
常用的玻璃纤维布厚度为0.2mm、0.4mm、0.6mm和1.0mm，各种厚度适用于不同电路板的需求。
2. 硬纸板（Phenolic Paper-Based Laminate）硬纸板是一种由纤维纸浸渍难燃性树脂而制成的基材。
硬纸板具有较高的机械强度、绝缘性能和耐热性能，且价格低廉，适用于一些一般性能要求的电子设备。
常用的硬纸板厚度为0.5mm和1.0mm。
3. FX（Flame Retardant Epoxy）FX是一种难燃性环氧树脂基材，具有优异的机械强度、绝缘性能和耐高温性能。
FX材质的线路板广泛应用于高性能电子设备中，如计算机、通信设备、航空航天仪器等领域。
FX板材通常有1oz和2oz的箔厚度可供选择。
4. FR-4（Flame Retardant Glass Fiber Epoxy）FR-4是一种难燃性玻璃纤维环氧树脂基材，是目前最常用的PCB材料。
FR-4具有良好的介电性能、机械性能和耐热性能，可满足大部分电子设备的性能要求。
FR-4线路板的常见厚度有0.8mm、1.0mm和1.6mm等。
FR-4板材的厚度和箔厚度的组合会影响到线路板的性能，如电阻、传导性等。
5. RO4350（Rogers 4350）RO4350是一种高频低介电损耗材料，其主要用于高频和微波领域的电路设计。
RO4350具有较低的介电损耗和稳定的介电常数，适合于高频信号传输和微波功放等应用。
RO4350线路板的常见厚度有0.02mm、0.04mm和0.08mm等。
6. 杂质金属化陶瓷基板（Ceramic Metalized Substrates）杂质金属化陶瓷基板是一种由陶瓷和金属复合材料制成的基材，具有优异的导热性和电磁性能。
PCB电路板板材介绍
PCB电路板板材介绍PCB电路板（Printed Circuit Board）是电子产品中常见的一种基础组成部件，用于连接和支持电子元器件，并传递电信号和电能。
PCB电路板的性能和质量直接影响到整个电子产品的性能和可靠性，其中板材是PCB电路板的核心部分。
本文将介绍PCB电路板的常见板材及其特点。
1.硬质板材硬质板材是最常见的PCB电路板材料之一，其主要成分是玻璃纤维布与环氧树脂树脂的复合材料。
硬质板材具有良好的机械性能、热稳定性和电气性能，因此特别适合用于制作复杂的多层PCB电路板。
硬质板材根据其玻璃纤维布的厚度，可分为FR-4、FR-5等等级，FR-4是最常用的硬质板材。
硬质板材的主要优点是高强度、良好的耐热性和耐腐蚀性。
2.软质板材软质板材相对于硬质板材而言，其玻璃纤维布的厚度较薄。
软质板材通常采用聚酰亚胺（Polyimide）树脂作为基材。
聚酰亚胺软质板材具有良好的耐高温性能、柔韧性和耐化学性能，因此在一些特殊应用场景中非常适用，如高温环境下的电子产品、柔性电子产品等。
软质板材的主要优点是良好的柔韧性、较低的介电常数和介电损耗。
3.金属基板金属基板是将铜箔与金属基材复合而成的材料。
金属基板通常采用铝基或铜基材料。
金属基板的主要优点是良好的散热性能和机械强度，因此广泛应用于需要高功率和高可靠性的电子产品中，如LED照明产品、汽车电子产品等。
金属基板的主要缺点是制造工艺复杂，成本较高。
4.杂质基板杂质基板是以纯纸质或玻璃纤维纸质为基材的一种特殊PCB板材。
其主要应用于一些低成本、低性能要求的电子产品中，如普通计算机键盘、游戏手柄等。
杂质基板的主要优点是制造成本低、易于加工。
除了以上介绍的常见板材外，还有一些特殊用途的板材，如陶瓷基板、高频板等，其具有特殊的性能和特点，适用于一些特定的应用场景。
在选择PCB板材时，需要根据具体的应用需求、成本要求和性能要求来进行选择。
综上所述，PCB电路板的板材是其性能和可靠性的关键因素。
PCB常用板材参数性能
PCB常用板材参数性能PCB（Printed Circuit Board，印刷电路板）是一种用于连接和支持电子元件的基础材料。
选择适合的板材对 PCB 的性能和可靠性有着重要影响。
下面是一些常用 PCB 板材的参数和性能分析。
1.FR4板材-表面平整度：FR4板材具有表面平整度高的特点，适用于高精度和高频率应用。
-机械强度：FR4板材具有较高的机械强度，可以满足大多数应用的要求。
-热膨胀系数：FR4板材的热膨胀系数相对较高，需要注意在热循环条件下的稳定性。
-导热性能：FR4板材的导热性能较差，不适合在高功率应用中使用。
2.高频板材-介电常数：高频板材具有低介电常数，可以降低信号传输时的衰减和反射。
-损耗因子：高频板材具有低损耗因子，可以提高高频信号的传输效率。
-热膨胀系数：高频板材的热膨胀系数低，可以提高在热循环条件下的稳定性。
3. 金属基板（Metal Core PCB）-热传导性能：金属基板具有较好的热传导性能，适用于高功率和热敏应用。
-机械强度：金属基板的机械强度较高，可以提供更好的机械支撑。
-导热系数：金属基板的导热系数较高，可以快速地将热量分散。
-电磁屏蔽性能：金属基板具有较好的电磁屏蔽性能，适用于电磁干扰较严重的环境。
4. 柔性板材（Flex PCB）-可弯曲性：柔性板材具有较好的柔性和可弯曲性，适用于复杂形状和空间受限的应用。
-机械强度：柔性板材相对较薄，机械强度较低，需要注意在装配过程中的保护和处理。
-抗电弧性能：柔性板材具有较好的抗电弧性能，适用于高频和高速信号传输。
5.高温板材-耐高温性能：高温板材可以在较高温度下保持稳定性，并具有较好的耐高温特性。
-热膨胀系数：高温板材的热膨胀系数较低，可以提高在高温循环条件下的稳定性。
-导热性能：高温板材具有较好的导热性能，适用于高功率和高温应用。
综上所述，选择适合的PCB板材是确保电路板性能和可靠性的重要因素。
不同的应用场景需要考虑不同的参数和性能特点，以提供最佳的解决方案。
PCB用基板材料简介
PCB用基板材料簡介PCB用基材的分类：1、按增强材料不同（最常用的分类方法）纸基板（FR-1,FR-2,FR-3)环氧玻纤布基板（FR-4,FR-5)复合基板(CEM-1,CEM-3)HDI板材（RCC)特殊基材(金属类基材、陶瓷类基材、热塑性基材等) 2、按树脂不同来分酚酫树脂板环氧树脂板聚脂树脂板BT树脂板PI树脂板3、按阻燃性能来分阻燃型（UL94-VO,UL94-V1)非阻燃型（UL94-HB级）基材常见的性能指标：玻璃化转变温度（Tg)目前FR-4板的Tg值一般在130-140度，而在印制板制程中，有几个工序的问题会超过此范围，对制品的加工效果及最终状态会产生一定的影响。
因此，提高Tg是提高FR-4耐热性的一个主要方法。
其中一个重要手段就是提高固化体系的关联密度或在树脂配方中增加芳香基的含量。
在一般FR-4树脂配方中，引入部分三官能团及多功能团的环氧树脂或是引入部分酚酫型环氧树脂，把Tg值提高到160-200度左右。
基材常见的性能指标：介电常数DK介电常数DK随着电子技术的迅速发展，信息处理和信息传播速度提高，为了扩大通讯通道，使用频率向高频领域转移，它要求基板材料具有较低的介电常数e和低介电损耗正切tg。
只有降低e 才能获得高的信号传播速度，也只有降低tg,才能减少信号传播损失。
热膨胀系数（CTE）随着印制板精密化、多层化以及BGA,CSP等技术的发展，对覆铜板尺寸的稳定性提出了更高的要求。
覆铜板的尺寸稳定性虽然和生产工艺有关，但主要还是取决于构成覆铜板的三种原材料：树脂、增强材料、铜箔。
通常采取的方法是（1）对树脂进行改性，如改性环氧树脂（2）降低树脂的含量比例,但这样会降低基板的电绝缘性能和化学性能；铜箔对覆铜板的尺寸稳定性影响比较小。
UV阻挡性能今年来，在电路板制作过程中，随着光敏阻焊剂的推广使用，为了避免两面相互影响产生重影，要求所有基板必须具有屏蔽UV的功能。
阻挡紫外光透过的方法很多，一般可以对玻纤布和环氧树脂中一种或两种进行改性，如使用具有UV-BLOCK和自动化光学检测功能的环氧树脂。
基板的主要成分
基板的主要成分
基板是印刷电路板（PCB）的重要组成部分，它是一个薄片型的板材，用于支持和连接电子器件和其他电气组件。
基板的材料和成分通常是根据其应用和性能需求而选定。
常见的几种基板的主要成分如下：
1. 玻璃纤维：玻璃纤维是一种常见的基板材料，由玻璃纤维和树脂组成。
它通常使用于高速高频电路板和耐高温电路板。
2. 树脂：树脂是一种在基板材料中广泛使用的材料，包括环氧树脂、聚酰亚胺树脂、聚酯树脂等。
聚酰亚胺树脂常用于高温工况下的电路板，环氧树脂常用于普通电路板。
3. 陶瓷：陶瓷是一种高密度和高稳定性的基板材料，具有较好的抗高温性能和很低的介电损耗。
它通常在要求高精度、高稳定性、高可靠性的电路板中使用。
4. 金属基板：金属基板通常由铝基板、铜基板、钨基板等制成，它是一种高热导、高导电的基板材料，可用于高功率电子器件和高频率电路板。
5. 聚酰胺基板：聚酰胺基板具有优异的电气性能和耐高温性能，
可用于高可靠性电路板，如航空航天用电路板等。
以上是常见的几种基板的主要成分，不同的基板材料和成分也会对电路板的性能和应用范围产生不同的影响。
pcb板成分
PCB板成分1. PCB板简介PCB（Printed Circuit Board）即印刷电路板，是一种用于支持和连接电子元件的非导体基板。
它在现代电子设备中广泛应用，如计算机、手机、电视等。
PCB板由多层不同材料构成，每一层都承担着特定的功能。
2. PCB板的主要成分2.1 基材PCB板的基材是指最底层的材料，通常由玻璃纤维增强的环氧树脂构成。
这种基材具有良好的绝缘性能、机械强度和热稳定性，能够承受高温和高压。
2.2 铜箔铜箔是PCB板中最重要的成分之一。
它被用于制作导线和连接电子元件。
铜箔具有良好的导电性能和可焊性，能够有效地传输电流和信号。
2.3 阻焊层阻焊层位于铜箔上方，用于保护导线并防止短路。
它通常由绿色或红色的阻焊油组成，可以抵抗化学腐蚀和高温。
2.4 焊接层焊接层位于阻焊层上方，用于焊接电子元件。
它通常由铅和锡的合金组成，具有良好的可焊性和可靠性。
2.5 印刷层印刷层位于焊接层上方，用于打印电路图案。
它通常由导电油墨或导电胶组成，可以形成导线和连接点。
2.6 阻抗控制层阻抗控制层位于印刷层上方，用于控制信号在PCB板上的传输速度和阻抗匹配。
它通常由特殊材料如陶瓷或聚酰亚胺组成。
2.7 衬底衬底是PCB板的最外层材料，用于保护板面不受损伤。
它通常由耐磨、耐高温的材料如聚酰亚胺或玻璃纤维增强树脂构成。
3. PCB板成分的作用3.1 基材的作用基材是PCB板的支撑结构，能够固定和保护其他成分。
它具有良好的绝缘性能，可以防止电流泄漏和短路。
3.2 铜箔的作用铜箔是PCB板的导电层，用于传输电流和信号。
它具有低电阻和高导电性能，能够提供稳定的电气连接。
3.3 阻焊层的作用阻焊层可以保护导线不受污染和腐蚀，并防止短路。
它还可以提供对PCB板的标识，方便组装和维护。
3.4 焊接层的作用焊接层用于连接电子元件和PCB板。
它具有良好的可焊性和可靠性，能够确保焊接点的稳定性和耐久性。
3.5 印刷层的作用印刷层可以形成导线和连接点，实现电路功能。
PCB基材成份及特
添加剂的种类和比例需根据具 体应用需求进行选择。
添加剂对基材的加工性能和最 终产品性能有一定影响。
其他成分
01
其他成分包括填充物、颜料等， 用于调节基材的外观和某些性能 。
02
填充物可以提高基材的尺寸稳定 性，降低热膨胀系数。
颜料可以赋予基材特定的颜色和 外观，方便识别和应用。
03
其他成分对基材的性能有一定影 响，但相对于树脂、玻璃纤维和 铜箔等主要成分来说影响较小。
加工特性
可加工性
PCB基材应具有良好的可加工性，易 于进行切割、钻孔、铣削等加工操作。
表面处理性
PCB基材应易于进行表面处理，如镀 金、镀银等，以提高其导电性能和耐 腐蚀性能。
04 PCB基材的生产工艺
树脂合成工艺
1 2
环氧树脂
环氧树脂是PCB基材中常用的树脂，具有优良的 电气性能、耐热性、耐化学腐蚀性和尺寸稳定性。
耐热性测试
检测基材在高温下的稳定性和抗氧化能力。
电性能测试
电绝缘性能
测量基材的绝缘电阻和介电常数，确保其在电路中的绝缘效果。
电气强度测试
检验基材在电场作用下的耐击穿能力和介电强度。
损耗因子测试
测量基材在电场中的能量损耗，反映其电性能的优劣。
耐腐蚀性能测试
盐雾试验
模拟海洋环境对基材进行耐腐蚀性能的检测。
表面处理
对玻璃纤维布进行表面处理，以提高其与树脂的粘结 性能。
铜箔处理工艺
电解铜箔
将铜溶液中的铜离子还原成铜单质，形成一层薄 薄的铜箔。
压延铜箔
通过高温高压的方式将铜颗粒压制成铜箔，具有 更好的导电性和强度。
表面处理
对铜箔进行表面处理，以提高其与树脂的粘结性 能和防氧化能力。
PCB线路板原材料材质及参数
PCB线路板原材料材质及参数PCB(Printed Circuit Board)线路板是一种用于连接和支持电子组件的基础材料。
它由绝缘材料、导电材料和保护层组成，它们共同构成了线路板的结构。
以下是PCB线路板常用的原材料材质及其参数：1.绝缘材料：绝缘材料用于电子元件的绝缘和支撑。
常用的绝缘材料有：-玻璃纤维增强塑料（FR-4）：FR-4是最常见的绝缘材料之一，具有良好的机械性能、耐热性和阻燃性，适用于多种应用。
-聚酰亚胺（PI）：PI具有优异的高温稳定性和尺寸稳定性，适用于高温环境和高频率应用。
-高频绝缘材料：用于高频和微波应用的材料，如PTFE（聚四氟乙烯）和RO4003C。
2.导电材料：导电材料用于创建电子元件的导线和连接电子元件之间的电路。
常用的导电材料有：- 铜：铜是最常用的导电材料，具有良好的导电性和可加工性，常用的铜厚度有1 oz和2 oz。
-银：银是导电性能最好的金属，但由于成本较高，通常只用于特定的高要求应用。
-金：金具有优异的导电性能和耐腐蚀性，适用于高要求和高可靠性的应用。
3.保护层：保护层用于保护线路板免受环境因素的影响，如湿气、腐蚀和机械损伤。
常用的保护层有：-焊膏：焊膏用于焊接电子元件和线路板之间的连接，有助于提高焊接质量和可靠性。
-涂层：涂层可用于增加线路板的耐腐蚀性和防潮性，其中最常见的涂层有聚乙烯烯基（PVA）和聚氨酯涂层。
-化合物：一些特殊应用需要在线路板上涂覆特殊的化合物，如热沉淀胶、硅胶和环氧树脂等。
以上是PCB线路板常用的原材料材质及其参数。
对于每种材料，其参数包括导热性能、阻燃等级、机械性能、尺寸稳定性和电气性能等。
这些参数的选择取决于具体的应用需求，如温度要求、频率要求、机械强度和环境要求等。
为了确保线路板的质量和可靠性，选取合适的材料是至关重要的。
PCB基板及基本介绍
基板和FR4的介绍字体大小：大| 中| 小2008-04-25 10:15 - 阅读：228 - 评论：0什么是基板什么是基板,基板就是制造P CB的基本材料,我们一般时说什么是基板的情况下,指的基板就是覆铜箔层压板,本文介绍什么是基板,基板的发展历史,以及基板的分类方法以及执行标准。
一、什么是基板现今，印制电路板已成为绝大多数电子产品不可缺少的主要组件。
单、双面印制板在制造中是在基板材料-覆铜箔层压板(Copper-(2lad I。
aminates，CCI。
)上，有选择地进行孔加工、化学镀铜、电镀铜、蚀刻等加工，得到所需电路图形。
另一类多层印制板的制造，也是以内芯薄型覆铜箔板为底基，将导电图形层与半固化片(P regpr’eg)交替地经一次性层压黏合在一起，形成3层以上导电图形层间互连。
因此可以看出，作为印制板制造中的基板材料，无论是覆铜箔板还是半固化片在印制板中都起着十分重要的作用。
它具有导电、绝缘和支撑三个方面的功能。
印制板的性能、质量、制造中的加工性、制造成本、制造水平等，在很大程度上取决于基板材料。
二、基板的发展历史基板材料技术与生产，已历经半世纪的发展，全世界年产量已达2．9亿平方米，这一发展时刻被电子整机产品、半导体制造技术、电子安装技术、印制电路板技术的革新发展所驱动。
自1943年用酚醛树脂基材制作的覆铜箔板开始进入实用化以来，基板材料的发展非常迅速。
1959年，美国得克萨斯仪器公司制作出第一块集成电路，对印制板提出了更高的高密度组装要求，进而促进了多层板的产生。
1961年，美国Hazeltine Corpot ation公司开发成功用金属化通孔工艺法的多层板技术。
1977年，BT树脂实现了工业化生产，给世界多层板发展又提供了一种高低Tg的新型基板材料。
1990年日本IBM公司公布了用感光树脂作绝缘层的积层法多层板新技术，1997年，包括积层多层板在内的高密度互连的多层板技术走向发展成熟期。
pcb板是什么材料做的
pcb板是什么材料做的
PCB板是什么材料做的。
PCB板，即印刷电路板，是一种用于支持和连接电子元件的基板。
它通常由一
种绝缘材料作为基底，上面覆盖着导电铜箔，并且经过化学腐蚀等工艺形成电路连接。
那么，PCB板是由什么材料做的呢？接下来，我们将详细介绍PCB板的材料
及其特点。
首先，PCB板的基底材料通常采用玻璃纤维、环氧树脂和聚酰亚胺等。
玻璃纤
维具有优良的机械性能和绝缘性能，能够有效支撑和固定电子元件；环氧树脂具有良好的耐热性和耐化学性，能够保护电路不受外界环境的影响；聚酰亚胺则具有优异的高温性能和尺寸稳定性，适用于高频高速电路的制作。
这些基底材料都具有不同的特点，可以根据电路的需求选择合适的材料。
其次，PCB板的导电层通常采用铜箔。
铜箔具有良好的导电性能和加工性能，
能够满足电路的导电需求。
此外，根据电路的要求，导电层的厚度也会有所不同，一般有1oz、2oz、3oz等不同厚度的选项。
厚度越大，导电性能越好，但相应的成
本也会增加。
最后，PCB板的覆盖层通常采用焊膜、阻焊油和标识油等。
焊膜用于覆盖焊盘，防止焊接时短路和飞锡现象的发生；阻焊油用于覆盖电路板表面，保护电路不受外界环境的侵蚀；标识油用于标识电路板的型号、版本和生产信息，方便生产和维护。
综上所述，PCB板是由玻璃纤维、环氧树脂、聚酰亚胺等绝缘材料作为基底，
覆盖铜箔作为导电层，再覆盖焊膜、阻焊油和标识油等覆盖层组成的。
这些材料各具特点，能够满足不同电路的需求，是电子产品中不可或缺的重要组成部分。
希望本文能够帮助大家更好地了解PCB板的材料及其特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB用基材的分类：
1、按增强材料不同（最常用的分类方法）
纸基板（FR-1,FR-2,FR-3)
环氧玻纤布基板（FR-4,FR-5)
复合基板(CEM-1,CEM-3)
HDI板材（RCC)
特殊基材(金属类基材、陶瓷类基材、热塑性基材等) 2、按树脂不同来分
酚酫树脂板
环氧树脂板
聚脂树脂板
BT树脂板
PI树脂板
3、按阻燃性能来分
阻燃型（UL94-VO,UL94-V1)
非阻燃型（UL94-HB级）
基材常见的性能指标：
玻璃化转变温度（Tg)
目前FR-4板的Tg值一般在130-140度，而在印制板制程中，有几个工序的问题会超过此范围，对制品的加工效果及最终状态会产生一定的影响。
因此，提高Tg是提高FR-4耐热性的一个主要方法。
其中一个重要手段就是提高固化体系的关联密度或在树脂配方中增加芳香基的含量。
在一般FR-4树脂配方中，引入部分三官能团及多功能团的环氧树脂或是引入部分酚酫型环氧树脂，把Tg值提高到160-200度左右。
基材常见的性能指标：介电常数DK
介电常数DK
随着电子技术的迅速发展，信息处理和信息传播速度提高，为了扩大通讯通道，使用频率向高频领域转移，它要求基板材料具有较低的介电常数e和低介电损耗正切tg。
只有降低e 才能获得高的信号传播速度，也只有降低tg,才能减少信号传播损失。
热膨胀系数（CTE）
随着印制板精密化、多层化以及BGA,CSP等技术的发展，对覆铜板尺寸的稳定性提出了更高的要求。
覆铜板的尺寸稳定性虽然和生产工艺有关，但主要还是取决于构成覆铜板的三种原材料：树脂、增强材料、铜箔。
通常采取的方法是（1）对树脂进行改性，如改性环氧树脂（2）降低树脂的含量比例,但这样会降低基板的电绝缘性能和化学性能；铜箔对覆铜板的尺寸稳定性影响比较小。
UV阻挡性能
今年来，在电路板制作过程中，随着光敏阻焊剂的推广使用，为了避免两面相互影响产生重影，要求所有基板必须具有屏蔽UV的功能。
阻挡紫外光透过的方法很多，一般可以对玻纤布和环氧树脂中一种或两种进行改性，如使用具有UV-BLOCK和自动化光学检测功能的环氧树脂。
单面电路板
在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。
因为导线只出现在其中一面，所以我们就称这种PCB叫作单面电路板。
因为单面电路板在设计线路上有许多严格的限制（因为只有一面，布线间不能交*而必须绕独自的路径。
单面电路板类别
94HB－94VO－22F－CEM-1－CEM-3－FR-4
94HB：普通纸板，不防火（最低档的材料，模冲孔，不能做电源板）94V0：阻燃纸板（模冲孔）
22F：单面半玻纤板（模冲孔）
CEM-1：单面玻纤板（一般是电脑钻孔，也可以模冲）
CEM-3：双面半玻纤板（简单的双面板可以用这种料，比FR-4会便宜）
F R-4: 单面玻纤板。
