ABB(Hong Kong)Limited—ABB断路器二次图纸(翻译版)
ABB断路器的联锁讲座学习资料
A B B断路器的联锁讲座日期：2009年11月12日时间：16：00-18：00地点：大炼油会议室授课人：吴新智本节技术课主要分三个部分讲述以下内容。
第一部分：根据ABB断路器控制回路二次图讲述断路器合分闸原理及断路器防跳原理。
第二部分：ABB断路器的联锁。
第三部分：现场就ABB断路器操作的学习。
具体学习：第一部分：ABB断路器合分闸原理及断路器防跳原理1、合闸闭锁：只有当断路器在试验位置或在工作位置时，断路器才能合闸。
如下图：当断路器分位，S3（21-22）接点闭合，只有当断路器在试验位置时S8(43-44)接点闭合或在工作位置S9(43-44)接点闭合，此时合闸闭锁脱扣器Y1两端才可以加上直流220V的电压，使本身接点S2(0-2) 闭合,接通合闸回路。
除以上两种情况外，合闸回路无法接通。
2.断路器合闸:简单的说就是将断路器合闸脱扣器Y3两端加上直流220V的电压即可完成合闸.如下图：当220V的电压加在V3上时，VD4手车内部K0(1-2)接点闭合---S1(13-14) 接点闭合---S3(31-32) 接点闭合—S2(0-2) 接点闭合,此时就将220V的电压加在合闸脱扣器Y3两端，即完成了VD4手车的合闸。
当VD4手车内部合闸回路导通时，可完成以下操作：a:断路器就地合闸：给上电解锁钥匙--就地/远方切换开关SM302切至就地位---分合闸开关SM301解锁并切至合闸位即完成就地合闸。
b:断路器遥控合闸：给上电解锁钥匙---就地/远方切换开关SM302切至远方位---在ECS上合闸即完成遥控合闸.3、断路器分闸:简单的说就是将断路器分闸脱扣器Y2两端加上直流220V的电压即可完成分闸.如下图：当220V的电压加在V2上时， VD4手车内部S4(13-14) 接点闭合,此时就将220V的电压加在分闸脱扣器Y2两端，即完成了VD4手车的分闸。
当VD4手车内部分闸回路导通时，可完成以下操作a: 断路器就地分闸：给上电解锁钥匙---分合闸开关SM301解锁并切至分闸位即完成就地分闸b:断路器遥控分闸：给上电解锁钥匙---就地/远方切换开关SM302切至远方位---在ECS上分闸即完成遥控分闸.c:保护跳闸：当继电保护动作，跳闸出口时，断路器分闸.d:手动跳闸：直接捅VD4手车上的分闸按钮，断路器分闸.4、断路器防跳：防跳简单的说就是防止断路器连续不停的跳、合。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
6kV开关柜二次原理图总结
3号机6kV开关柜部分二次图总结（学习总结，仅供参考）30BCA、30BBE、30BBA、30BDA段已梳理，30BEA段暂未梳理。
运行二处三值XX6kV开关柜二次原理图总结二次原理图的使用功能1、厦门ABB中压电气安全柜配发的二次原理图是旨在相关工作人员进行中压柜的学习时有助于了解柜体内部二次回路的接线情况，相关继电保护接线情况及动作条件，以及相关技术人员学习此柜的有效参考文件。
2、ABB中压开关柜的机械连锁1)只有断路器和接地开关在分闸位置时，小车开关才能从试验位置移至工作位置；2)只有断路器在分闸位置时，小车开关才能从工作位置移至试验位置；3)只有小车开关已完全咬合在试验或工作位置时，断路器才能合闸；4)小车开关在试验或工作位置而没有控制电压时，断路器不能合闸，仅能手动分闸；5)小车开关在工作位置时，控制线插头被锁定，不能拔出；6)只有小车开关在试验或移出位置时，接地开关才能合闸；7)接地开关在合闸时，小车开关不能从试验位置移至工作位置；8)只有接地开关在合闸时，电缆室柜门才能打开且只有关闭电缆室柜门后，接地开关才能分闸；9)在某些回路的小车开关或接地开关操作机构上设置闭锁电磁铁，实现电气闭锁功能（如：母线带电时，母线接地开关不能进行合闸操作）。
目录第一章 30BCA母线 (5)第一节 30BCA母线至30BBA/30BBC出线开关（30BCA01柜） (7)第二节 30BCA至40BCC出线开关（30BCA02柜） (9)第三节 30BCA母线PT柜（30BCA03柜） (11)第四节30BCA母线电源进线开关（30BCA04柜） (12)第五节启动变低压侧PT柜（30BCA05柜） (14)第六节30BCA燃弧故障系统原理图 (14)第二章高厂变母线段 (16)1、30BBE向30BBA母线供电开关（30BBE01柜） (16)2、30BBE母线PT柜（30BBE02柜） (19)第三章正常供电系统30BBA母线 (20)第一节 30BBA母线备用电源进线开关（30BBA01柜，30BBC01） (22)第二节30BBA母线PT柜（30BBA02柜，30BBA00GT510） (24)第三节 30BBA带差动保护电动机（30BBA03柜，30LAC11AP001） (26)第四节 30BBA向30BDA供电开关（30BBA04柜） (28)第五节备用柜（30BBA05柜，备用） (30)第六节 UMA低厂变30BFT12（30BBA06柜，30BFT12） (31)第七节 5号主给水泵电机（30BBA07柜，30LAC15AP001） (33)第八节核岛低厂变（30BBA08柜，30BFT11） (34)第九节闭式水泵电机柜（30BBA09柜，30PGB11AP001） (36)第十节备用柜（30BBA10柜） (38)第十一节备用柜（30BBA11柜） (38)第十二节30BBA母线中性点接地变柜（30BBA12柜，30BHV11） (39)第十三节主冷却剂循环泵电动机II转速柜（30BBA13柜，30JEB30AP001） (41)第十四节 30BBA母线核级PT柜（30BBA14柜，30BBA00GT520） (43)第十五节主泵电动机I速（30BBA15柜，30JEB30AP001） (44)第十六节核岛控制保护系统低厂变（30BBA16柜，30BFT13） (46)第十七节30BBA向30BEA供电开关（30BBA17柜，30BEA00GS001） (48)第十八节凝结水泵电动机（30BBA18柜，30LCB11AP001） (50)第十九节净凝结水泵电动机（30BBA19柜，30LDF32AP001） (52)第二十节 30BBA母线工作电源进线开关（30BBA20柜，30BBE01） (54)第二十一节30BBA燃弧故障系统原理图 (56)第二十二节30BBA断路器失灵保护系统原理图（图纸有误） (57)第四章正常运行可靠供电系统30BDA (58)第一节 30BDA母线工作电源进线开关（30BDA01柜，30BBA04） (60)第二节常规岛正常可靠供电低厂变30BMT51（30BDA02柜，30BMT51） (62)第三节UKA厂房通风电动机（30BDA03柜，30KLE10AH001KN01） (63)第四节冷冻机电动机（30BDA04柜，30QKM01AH010） (65)第五节冷冻机电动机（30BDA05柜，30QKM01AH020） (67)第六节备用（30BDA06柜） (67)第七节核岛正常可靠供电系统低厂变（30BDA07柜，30BMT52） (67)第八节30BDA母线电压互感器（30BDA08柜，30BDA00GT510） (68)第九节 UBN厂房正常可靠供电低厂变30BMT53（30BDA09，30BMT53） (69)第十节大容量补给水泵及硼控制泵电动机（30BDA10柜，30KBA30AP001） (70)第十一节控制室电子设备间空调电动机（30BDA11柜，30SAC50AH001KN01） (71)第十二节辅助给水泵电机（30BDA12柜，30LAJ10AP001） (72)第十三节备用（30BDA13柜） (74)第十四节30BDA母线柴油发电机电源进线开关（30BDA14柜，30XKA50） (76)第十五节30BDA燃弧故障系统原理图 (78)第十六节30BDA断路器失灵保护系统原理图 (79)第一章 30BCA/30BCB母线启动变30BCT03带两段6kV母线，每段母线各有5个ABB生产的6.3kV中压安全柜，具30BCA母线220V直流控制电源和交流加热器回路220V直流控制电源：来自30BVJ和30BVK母线的直流电，通过直流控制电源选择开关S101->220V直流控制电源小母线；220V交流电源：来自30BFG母线的交流电，通过微型空开SM91->220V交流电源小母线；第一节 30BCA母线至30BBA/30BBC出线开关（30BCA01柜）ABB图号：LYG-3-D409-52-EE-400001-DG-3012-S1.1 测量、保护输入回路电流互感器TAL1：测量回路，A相电流接到电流继电器K40（用于电气柜风机的启停控制），B相接到就地电流表PA；电流互感器TAL2：保护回路，A、B、C三相电流接到综合保护继电器F11；电流互感器TAL3：备用；电流互感器TAL4：保护回路，A、B、C三相电流接到高备变分支保护屏30CHC03（保护）；电流互感器TAN1：保护回路，零序电流输入到综合保护继电器F11；带电显示器PU：HL为电容分压装置；FA避雷器；QE接地开关：接地开关与断路器手车之间有机械联锁：a）只有当断路器手车处于试验位置时，才允许操作接地开关；b）只有当接地开关处于分闸状态时，断路器手车才允许由试验位推入运行位置。
ABB断路器两路电源进线及母联全图

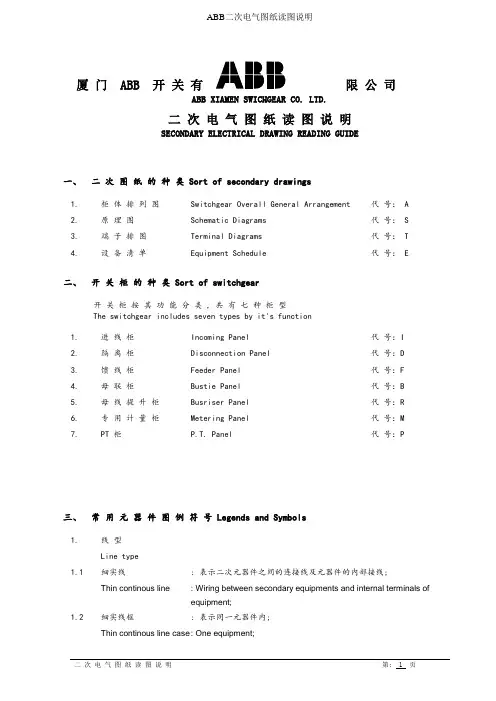

ABB二次电气图纸读图说明
ABB XIAMEN SWICHGEAR CO. LTD.二次电气图纸读图说明SECONDARY ELECTRICAL DRAWING READING GUIDE一、二次图纸的种类 Sort of secondary drawings1.柜体排列图Switchgear Overall General Arrangement 代号： A2.原理图Schematic Diagrams 代号： S3.端子排图Terminal Diagrams 代号： T4.设备清单Equipment Schedule 代号： E二、开关柜的种类 Sort of switchgear开关柜按其功能分类 , 共有七种柜型The switchgear includes seven types by it's function1.进线柜Incoming Panel 代号：I2.隔离柜Disconnection Panel 代号：D3.馈线柜Feeder Panel 代号：F4.母联柜Bustie Panel 代号：B5.母线提升柜Busriser Panel 代号：R6.专用计量柜Metering Panel 代号：M7.PT 柜P.T. Panel 代号：P三、常用元器件图例符号 Legends and Symbols1.线型Line type1.1 细实线: 表示二次元器件之间的连接线及元器件的内部接线;Thin continous line : Wiring between secondary equipments and internal terminals ofequipment;1.2 细实线框: 表示同一元器件内;Thin continous line case : One equipment;1.3 粗实线: 表示一次回路电气元器件及连结线;Thick continous line : Primary circuit;1.4 粗点画线框: 表示非本柜内的元器件;Thick dash dot line case: The equipments which are not mounted in the respective panel;1.5 粗虚线框: 表示由用户提供的元器件;Thick hidden line case : The equipments which are supplied by customers;2.标注Annotation2.1 图纸上方标注栏的文字是用来说明其垂直区域内回路的功能;The annotation at the top of diagrams explains function of the vertical circuit;2.2 图纸中不同页间的连接线以符号, 横线下方的字符表示连接的页数,横线上方的字符表示回路代号;the pages ,the top are circuit codes.3.端子排的编号原则Terminal No. indentification systemX1 : 直流辅助电源小母线 D.C. Auxiliary Supply Bus(供控制和保护用) (For Control & Protection Circuit) X2 : 备用SpareX3 : 控制、保护回路Control & Protection CircuitX4 : 电流互感器二次回路 C.T. Secondary CircuitX5 : 提供给客户的信号回路Alarm & Remote Signal (For Customer Use) X6 : 电压互感器二次回路P.T. Secondary CircuitX7 : 备用SpareX8 : 变送器的输出信号回路Transducer Secondary Output CircuitX9 : 交流辅助电源小母线AC Auxiliary Supply Bus4.连线编号原则Wiring No. indentification system.编号格式举例 exampleFormat : TNNXX 34A1T : 页号 3SheetNN : 区域4AAreaXX ：Series No. 1系列号5.常用元器件图例符号 Legends and Symbols四、继电器功能编号表Relay function symbols list。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB元件图形符号详解
一、 二 次 图 纸 的 种 类 Sort of secondary drawings1.柜体排列图1.原理图S1.端子排图1.设备清单2.逻辑图Switchgear Overall General Arrangement Schematic DiagramsTerminal Diagrams Equipment Schedule Logic Diagrams代 号： A 代 号：代 号： T 代 号： E 代 号： L二、 开 关 柜 的 种 类 Sort of switchgear开关柜按其功能分类,共有七种柜型 The switchgear includes seven types by it's function1. 1. 1. 1. 1.R 1. 1.进线柜 隔离柜 馈线柜 母联柜 母线提升柜专用计量柜 PT 柜Incoming Panel Disconnection Panel Feeder Panel Bustie PanelBusriser PanelMetering Panel P.T. Panel代 号：I 代 号：D 代 号：F 代 号：B代 号：代 号：M 代 号：P三、 常 用 元 器 件 图 例 符 号 Legends and Symbols1.线型Line type1.1 细实线: 表示二次元器件之间的连接线及元器件的内部接线;Thin continous line : Wiring between secondary equipments and internal terminals of1.2 细实线框equipment; : 表示同一元器件内;Thin continous line case : One equipment;1.3 粗实线: 表示一次回路电气元器件及连结线;Thick continous line : Primary circuit;1.4 粗点画线框: 表示非本柜内的元器件;Thick dash dot line case: The equipments which are not mounted in the respectivepanel; 1.5 粗虚线框: 表示由用户提供的元器件;Thick hidden line case : The equipments which are supplied by customers;2.标注Annotation2.1 图纸上方标注栏的文字是用来说明其垂直区域内回路的功能;The annotation at the top of diagrams explains function of the vertical circuit;2.2 图纸中不同页间的连接线 以符号 SM30+ 表示, 横线下方的字符表示连接的页数,横线 上4 . 3A方的字符表示回路代号;33二次电气图纸读图说明第: 1 页The mark SM30+ is used to indicate the connection of different pages. The bottom words are the page4s. 3A,the top are circuit codes.3. 端子排的编号原则X1 : 直流辅助电源小母线 (供控制和保护用)X2 : 备用 X3 : 控制、保护回路 X4 : 电流互感器二次回路 X5 : 提供给客户的信号回路 X6 : 电压互感器二次回路 X7 : 备用 X8 : 变送器的输出信号回路 X9 : 交流辅助电源小母线4.连线编号原则编号格式Format:TNNXXT:页号SheetNN:区域AreaXX：Series No.系列号Terminal No. indentification system D.C. Auxiliary Supply Bus (For Control & Protection Circuit) Spare Control & Protection Circuit C.T. Secondary Circuit Alarm & Remote Signal (For Customer Use) P.T. Secondary Circuit Spare Transducer Secondary Output Circuit AC Auxiliary Supply BusWiring No. indentification system. 举 例 example 34A1 34A15.常 用 元 器 件 图 例 符 号 Legends and Symbols选择开关 Select Switch按钮 Push Button电容性电压指示器 Capacitive Voltage Indication熔断器 Fuse位置指示器 Position Indicator断路器 Circuit Breaker微 型 空 气 开 关 Miniature Circuit Breaker负 荷 开 关 Load Switch隔 离 开 关 Disconnector二次电气图纸读图说明接 地 开 关 Earthing Switch第: 2 页避 雷 器 Surge Arrester常 开 接 点 Normal Open Contact电 流 互 感 器 Current Transformer常 闭 接 点 Normal Close Contact电 压 互 感 器 Voltage Transformer四、继电器功能编号表 编号 No.Relay function symbols list 功 能 function21.距离保护继电器Distance relay25.同期检测装置Synchronizing or synchronism-check device27.低电压继电器Undervoltage relay30.信号继电器Annunciator relay32功率方向继电器Directional power relay37.低电流或低功率继电器 Under current or underpower relay46.相平衡电流继电器 Reverse-phase or phase-balance current relay47.相平衡电压继电器 Reverse-phase or phase-balance voltage relay49.热继电器Thermal relay50.电流速断继电器Instantaneous overcurrent relay51.过电流继电器AC overcurrent relay51N. 接地过电流继电器 AC earth fault overcurrent relay55.功率因数继电器Power factor relay59.过电压继电器Overvoltage relay64.接地检测继电器Ground detector relay67.方向过电流继电器 AC directional overcurrent relay二次电气图纸读图说明第: 3 页74.报警继电器Alarm relay78.失步保护继电器 Phase-angle measuring or out -of- step protective relay79.自动重合闸继电器 AC reclosing relay81.周波继电器Frequency relay86.自保持出口继电器 Lockout relay87.差动保护继电器Differential protective relayS7-300对RPBA-01通讯（ACS800变频器，标准软件）小结一、 硬件安装 1． 硬件设备：ACS800变频器、RPBA-01模块各一， CPU314模块、PS307 5A模块、CP342-5模 块、PC-ADAPTER编程电缆各一，西门子PROFIBUS总线适配器一对，PROFIBUS通讯电缆一 条。
二次回路识图之断路器控制
断路器控制回路
• 一、无“防跳”“闪光回路”，具有 灯光监视的当地控制、电磁机构的断 路器控制回路
• 图中：+WC、-WC — 控制母线； FU1、FU2—熔断器， SA — 控制开关，HG — 绿灯；HR — 红灯；KMC—接触器； QF—断路器辅助开关；WCL—合闸小母线；YT—断路器跳闸 线圈；YC—断路器合闸线圈，FU3、FU4—熔断器；
• （一）“跳闸后”位置
• 当SA的手柄在“跳闸后”位置，断路器在跳闸位置时，其 常闭触点闭合，+WC经FU1、SA10-11、HG及附加电阻、QF （常闭）、KMC线圈、FU2、-WC。此时，绿色信号灯回路接 通，绿灯亮，它表示断路器正处于跳闸后位置，同时表示 电源、熔断器、辅助触点及合闸回路完好，可以进行合闸 操作。但KMC不会动作，因电压主要降在HG及附加电阻上。
断路器控制装置的功能
• （3）能指示断路器的合闸、跳闸位置状态， 应有明显的位置信号，故障自动跳闸、自动合
闸时，应有明显的动作信号。 • （4）合闸或跳闸完成后，应使命令脉冲自动解除
跳、合闸命令应保持足够长的时间，并且当跳闸 或合闸完成后，命令脉冲应能自动解除。因断路器的 机构动作需要有一定的时间，跳、合闸时主触头到达 规定位置也要有一定的行程，这些加起来就是断路器 的固有动作时间及灭弧时间。命令保持足够长的时间 就是保障断路器能可靠地跳、合闸。
重合闸相关知识
• （6）手动跳闸时，控制开关SA处于“跳 闸”后位置，此时SA触点21-23断开， KAC不启动；同时，2、4触点闭合，使电 容C对R6放电，KM不能动作。因此，手动 跳闸不重合。
重合闸相关知识
为防止KAC出口中间继电器KM触点KM2与KM1被卡住，而出现 断路器多次重合于故障线路上（即“跳跃”），可采用“防 跳”措施。
ABB断路器参数调试讲义全
ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：过载调节过流调节旋钮旋钮一、 ABB塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从 MIN—MED—MAX共有 9 个档位，档位对应值如下：MIN（1）档— 2000A; （2）档— 2250A; （3）档— 2500A; （4）档—2750A;MED（5）档— 3000A; （6）档— 3250A; （7）档— 3500A; （8）档学习资料整理分享—3750A；MAX（9）档— 4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A— 400A，从 MIN—MED—MAX共有 9 个档位，档位对应值如下：MIN（1）档— 280A; （ 2）档— 295A; （3）档— 310A; （4）档—325A;MED（5）档— 340A; （ 6）档— 355A; （7）档— 370A; （8）档—385A;MAX（9）档— 400A;二、 ABB断路器机型设置说明供电电油泵功率系统电流断路器参数设置机型号断路器容过载值调过流值调压（ V）（ KW）值量整整EBZ100型380 55 115.0 400A 1 档 1 档EBZ132型380 55 134.0 400A 1 档 1 档380 75 143.5 400A 1 档 1 档380 75 159.7 400A 1 档 1 档EBZ160型380 90 171.4 400A 1 档 1 档380 110 181.7 400A 1 档 1 档EBZ200型380 110 206.1 400A 3 档 1 档380 132 218.1 400A 4 档 1 档EBZ200H型380 110 206.1 400A 3 档 1 档380 132 218.1 400A 4 档 1 档EBZ100 380 55 196.7 400A 2 档 1 档EBZ132型380 55 231.7 400A 5 档 1 档380 75 248.9 400A 6 档 1 档380 75 277.1 400A 8 档 2 档EBZ160型380 90 297.1 400A 9 档 2 档380 110 315.1 400A 9 档 2 档EBZ230 380 132 252.1 400A 7 档 2 档EBZ260H 380 132 277.2 400A 7 档 2 档380 160 290.4 400A 8 档 2 档学习资料整理分享EBZ318H 380 200 349.5 400A 9 档3 档三 ABB断路器低压断路器的参数详解3.1 、空气断路器的框架电流 Iu 、额定电流 Ie 、额定电流整定值 Ir 的含义是什么？框架电流 Iu ：又称为额定不间断电流。
ABB框架断路器接线图
_F
!"#$%&'()"#*$+,-&'./#$%,012
!"3$4,()"56
=E
!"#$F
!"#$%&'()*+,-./012342 56789):;<010&=>?@A
!"#$%&'()*+) ,-. /0'12 345=PMãë=
!"#$%&'
!"#$%&'()*+,-. "/012345"67.89=NO=
!"#$%&'()*+,-.=E
!"#$%&'F
SC
=
!"#$%&'
SO
=
!"#$%&'
SO1
=
!"#$%&'()*+,
SO2
=
!"#$%&'()*+,
SR
=
!"#$%&'()*
TI/L1
= iN=
!"#$
TI/L2
= iO=
!"#$
TI/L3
= iP=
!"#$
TI/O
=
=jsLis=
!"#$%&'()*!+,
!"#$%=moNOMLh=
J =O=E
F=E
!=sF
Fig.61 = plo=qbpq=rkfq= =L=
(ABB)电路图
-A3
允许抓方料 9
允许抓圆料 10
装配区定位完成 11
允许机器人放毛胚 12
入库编码一 13
入库编码二 14
入库编码三 15
入库编码四 16
/22.2
Q3.0
Q3.1
Q3.2
Q3.3
Q3.4
Q3.5
Q3.6
Q3.7
L+
M
SIEMENS S7-1200
/22.4
/22.4
/22.4
/22.4
/22.4
0
1
2
3
4
5
6
7
8
9
IΔ
PE:1
2
1
4
3
32A 2P
总漏电保护器
-Q11
L10 N10 2.5 mm² 2.5 mm²
L1
N1
2.5 mm² 2.5 mm²
PE 2.5 mm²
L1 2.5 mm²
N1 2.5 mm²
13
-Q2
20A 2P 机器人控制柜电源
I> I>
24
L20 N20 2.5 mm² 2.5 mm²
28
I2.6 0.5 mm²
29
I2.7 0.5 mm²
-A2
/21.2 SIEMENS S7-1200
1库检测 1
2库检测 2
3库检测 3
4库检测 4
5库检测 5
6库检测 6
7库检测 7
8库检测 8
I2.0
I2.1
I2.2
I2.3
I2.4
I2.5
I2.6
I2.7
2M
/21.4
如何看懂二次图__电气元件
问题： 为什么电机运行时红灯亮，电机停运时绿灯亮呢？
电器元件 — 转换开关
7、转换开关 7.1 转换开关图片
电气元件 — 转换开关
转换开关图片
电气元件 — 转换开关
7.2 转换开关的结构和工作原理 1）基本结构及工作原理
万能转换开关由操作机构、面板、手柄及数个触头座等 主要部件组成。
五、点动+连续运行
A BC QS FU
KM FR
M 3~
主电路
SB1 SB3
KM SB2
FR
KM
电气元件 — 指示灯
6、指示灯 6.1 指示灯的图片：
电气元件 — 指示灯
6.2 指示灯的作用： 红绿指示灯的作用有三：
一是指示电气设备的运行与停止状态； 二是监视控制电路的电源是否正常； 三是利用红灯监视跳闸回路是否正常，用绿灯监视合闸回路
电机星形-三角形降压启动电路
电气元件
培训大纲
断路器
交流接触器 热继电器
中间、时间继电器
按钮 指示灯
转换开关
行程开关
电气元件
• 常用电气元件
电气元件 — 断路器
1、断路器 1.1 断路器图片：
电气元件 — 断路器
1.2 断路器的作用： 低压断路器又叫自动空气开关，既有手动开关作用，又
能自动进行失压、欠压过载和短路保护的电器。 可用来分配电能，不频繁地启动异步电机，对电源线路
2、文字符号：SQ 3、图形符号：
常开触头
常闭触头
电气元件 — 行程开关
A BC Q FSU
KMF
FR M 3~
B
A
KMR
逆程
正程
行程控制实质为电机的 正反转控制，只是在行程 的终端要加限位开关。
ABB(Hong Kong)Limited—ABB断路器二次图纸(翻译版)
辅助接点
线圈
辅助接点
线圈
微型继电器
线圈
辅助接点
元件清单
辅助继电器 微型继电器
辅助继电器 位置指示器
辅助继电器 跳闸回路控制继电器
辅助继电器
跳闸回路控制继电器
辅助继电器
跳闸回路控制继电器
辅助继电器
脉冲计数器
辅助继电器
脉冲计数器
时间继电器
电阻器
辅助继电器
电阻器
元件清单
电阻器
电阻器
控制开关
控制开关
二极管
电缆长度
：8m
导线面积
至终端多芯电缆3
电缆长度
：8m
航空插头2+3
导线面积
至终端多芯电缆4
电缆长度
：8m
航空插头4
HMB1动作位置
弹簧动作图表（mm）
分闸闭锁
未储能
储能
合闸闭锁
弹簧行程开关
辅助接点功能
跳闸位置辅助开关
接点 03—114 接点 01—112 接点 07—08
接点 10—19
80mm行程开关对应动作角度 合闸 跳闸 主接点
六氟化硫密度继电器
发补充六氟化硫信号的接点
闭锁合闸/跳闸1回路的接点 闭锁跳闸2回路的接点
压力过高
压力降低
压力升高
压力范围
补充六氟化硫信号 六氟化硫闭锁分/合闸
闭锁跳闸2回路
六氟化硫密度监视电缆
电缆长度 ： 8m
六氟化硫密度监视
至终端多芯电缆1
电缆长度 ：8m
导线面积：
航空插头BX1
至终端多芯电缆2
辅助开关S0/S0.1
线路开关控制柜
线路管道
(完整版)ABB双电源使用说明与接线图
ABB双电源自动切换装置工作原理DPT/SE装置主要用于控制和自动切换两路带有机械和电气联锁的低压断路器：一个4 位置转换开关用于设定四种工作模式：- 自动模式：转换开关置于“自动 (AUTO)”位置－正常供电模式：转换开关置于“正常 (NET)”位置- 应急供电模式：转换开关置于“应急 (EMER)”位置- 关断模式：转换开关置于“关断 (OFF)”位置。
当系统投入运行时，需将运行开关置于“运行 (RUN)”位置，而“复位 (RESET)”按钮可使运行程序恢复到初始状态。
自动模式（自投自复）：当转换开关置于“自动 (AUTO)”位置时，系统会处于自动切换方式下：•当正常供电电源正常时，正常供电断路器闭合，而应急供电断路器断开•当正常供电失压和缺相时，柴油发电机起动，正常供电断路器断开，在缺相时系统报警。
•当柴油发电机或应急电源电压达到稳定状态时，则应急供电断路器会闭合•当正常供电恢复正常时，则应急供电断路器断开。
正常供电断路器将闭合投入供电，系统发出停止柴油发电机的信号，并返回正常运行状态。
正常供电模式当转换开关置于“正常 (NET)”位置时，系统会处于单一正常供电模式。
在此模式下，系统并不考虑正常供电电压是否存在，只执行下列操作：•如果柴油发电机还在运行，则将其停止•如果应急供电断路器处于闭合状态时，则将其断开•闭合正常供电断路器•当正常供电缺相时，正常供电断路器会断开，而系统会自动报警•当正常供电失压时，正常供电断路器会保持闭合。
应急供电模式当转换开关置于“应急 (EMER)”位置时。
系统会处于单一应急供电模式，并不考虑实际的正常供电电压是否存在，它将执行下列操作：•如果正常供电断路器处于闭合状态时，则将其断开。
•起动柴油发电机。
•当柴油发电机或应急电源电压达到稳定状态时，应急供电断路器会闭合•当应急供电缺相或失压时，应急供电断路器将断开。
而缺相时，系统会自动报警。
关断模式当转换开关置于“关断 (OFF)”位置时。
ABB变频器说明方案附电路图的参数设置（一拖二恒压）
ABB变频器说明方案附电路图的参数设置（一拖二恒压）
A B B变频器说明书附电路图的参数设置（一拖二）9902=7PFC 应用宏
1002=6DI6启停/1002=1DI1启停
1102=1（DI1为EXT1/EXT2选择）/1102=6（DI6为EXT1/EXT2选择）
1401=31（继电器1）
1402=31（继电器2）
1403=0继电器3不启用
4010=19（内部给定目标值）
4011=（目标压力/远程表量程）×100%
8117=1（辅泵台数）
8118=12（自动切换间隔时间）
8119=100%
8120=4（DI4——第一个继电器使能，DI5——第二个继电器使能）
8127=2（2台电机，两个PFC继电器）
8112=（#1减泵频率）
8113=（#2减泵频率）
8115=25~60S（延时加泵时间）
8116=5~15S（延时减泵时间）
2605=1（线性曲线，恒转矩负载）/2605=2（平方型曲线）
2606=（开关频率/载波频率，调节电机声音）
1601=0（运行允许功能取消）
如选择AI1反馈输入，4016=1（AI1为ACT1反馈输入）
休眠功能设置：
4022=7
4023=（休眠频率，一般比正常运行频率低1~3HZ左右）4024=（休眠延时，30~60S）
4025=5~10%（唤醒偏差）
4026=（唤醒延时，10~30S）
辅助参数：
2113=（启动延时）
2102=1（自由停车）/2（减速停车）。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB断路器参数调试讲义全
ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( – 1)Ie 可调。
3.2、极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义是什么•极限短路分断能力Icu断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使用。
二次图电气元件(新)资料
电气元件 — 断路器
主触点
弹簧
连杆装置
M 3~
一旦电压严重下降或断电时，衔铁就被释放而使 主触头断开，实现欠压保护作用。
电气元件 — 断路器
主触点
弹簧
连杆装置
M 3~
一旦电压严重下降或断电时，衔铁就被释放而使 主触头断开，实现欠压保护作用。
电气元件 — 断路器
空气开关与漏电保护器的区别
空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作 用和保险丝一样。 漏电保护器是火线起作用，如果人接触火线，那么通过人体和大地构 成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会 跳闸，马上断电保护人体。 空气开关是防止线路短路或者超负荷用的。只要线路短路或者超负荷 它就会跳闸，漏电了不会跳闸。 漏电保护器只有漏电的时候会跳闸。超负荷或者短路的时候它不会跳 闸。 判定是否漏电的的原理依据是：流进和流出开关的电流必须相等，否 则就判定为漏电。当漏电电流达到和超过一定的程度时，产生保护动作---跳闸。如果是用于人身安全保护为目的，则漏电电流小于30mA，视为安全， 如大于30mA，则视为不安全，将产生保护动作。漏电保护的额定电流30mA 的漏电保护器或保护开关，属于同敏度漏电保护器或保护开关。其生产保 护动作时间还应在0.1秒以内
