广西电网公司10kV及以下配电线路及设备命名原则

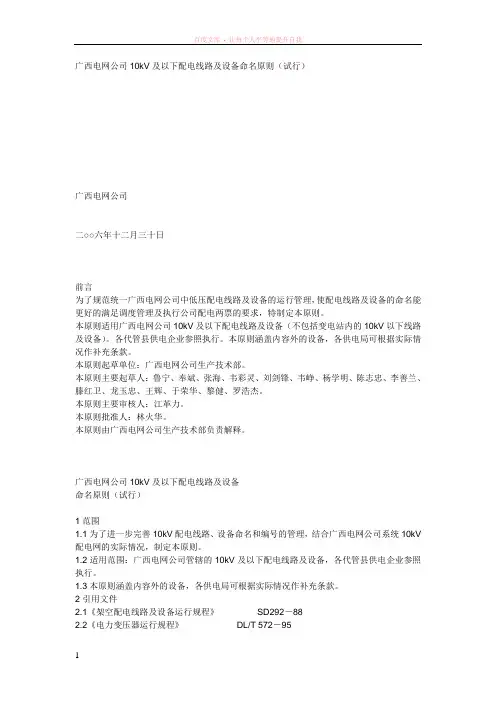

广西电网公司10kV及以下配电线路及设备命名原则（试行）

广西电网公司

二○○六年十二月三十日

前言

为了规范统一广西电网公司中低压配电线路及设备的运行管理，使配电线路及设备的命名能更好的满足调度管理及执行公司配电两票的要求，特制定本原则。

本原则适用广西电网公司10kV及以下配电线路及设备（不包括变电站内的10kV以下线路及设备）。各代管县供电企业参照执行。本原则涵盖内容外的设备，各供电局可根据实际情况作补充条款。

本原则起草单位：广西电网公司生产技术部。

本原则主要起草人：鲁宁、奉斌、张海、韦彩灵、刘剑锋、韦峥、杨学明、陈志忠、李善兰、滕红卫、龙玉忠、王辉、于荣华、黎健、罗浩杰。

本原则主要审核人：江革力。

本原则批准人：林火华。

本原则由广西电网公司生产技术部负责解释。

广西电网公司10kV及以下配电线路及设备

命名原则（试行）

1范围

1.1为了进一步完善10kV配电线路、设备命名和编号的管理，结合广西电网公司系统10kV 配电网的实际情况，制定本原则。

1.2 适用范围：广西电网公司管辖的10kV及以下配电线路及设备，各代管县供电企业参照执行。

1.3本原则涵盖内容外的设备，各供电局可根据实际情况作补充条款。

2 引用文件

2.1《架空配电线路及设备运行规程》 SD292－88

2.2《电力变压器运行规程》 DL/T 572－95

2.3《电力电缆运行规程》（79）电生字第53号

2.4 《电网一次设备编号及调度管辖范围划分原则》 Q/GDD-316.16-2002

2.5《中国南方电网城市配电网技术导则》 Q/CSG 1 0012－2005

3 术语定义

3.1 配电站：中低压配电网中，指在户内安装，用于集中电力和分配电力，将10kV（6kV）电压变换为0.4kV电压的供电设施。配电站一般可视为开闭所、配电变压器与低压配电设备的组合。

3.2 美式箱变：变压器、工位开关、熔断器等中压设备设置在同一油绝缘箱体内，低压配电设置在同空气绝缘箱体内，完成将中压变换为低压的配电设施称为美式箱变。美式箱变一般在户外安装，分为终端型美变和环网型美变。

3.3 欧式箱变：变压器、高、低压开关设备各自独立安装在箱体小室内，完成将中压变换为低压的配电设施称为欧式箱变。欧式箱变一般在户外安装，分为终端型欧式箱变和环网型欧式箱变。

3.4 开闭所：用于接受并分配电力的中压配电设施，一般用于10kV电力接受与分配。开闭所不设变压器（所变和PT除外），分为两种接线形式，一种用于变电站母线的延伸，所有进出线间隔具备开断负荷电流或开断短路电流功能，采用单母分段的接线形式；另一种起分线分流作用，所有进出线间隔具备开断负荷电流功能，一般用于配电主干环网供电并分接用户，采用单母线接线形式。

3.5 电缆分接箱：指完成配电系统中电缆线路的汇集和分接功能的专用电气连接设备。常用于城市环网、辐射网供电系统中分配电能及终端供电。电缆分接箱不具备或不完全具备开断进出线负荷功能。一般分为带负荷开关的电缆分接箱和不带开关的电缆分接箱。

3.7 10kV主干线：指10kV线路的主要供电通道。一般包括变电站的出线及变电站、开闭所之间的联络线等。

3.8 分支线：从主干线T接的线路及开闭所、电缆分接箱出线。

3.9 中压配网：指10kV及6kV电压等级的配电网。

3.10 低压配网：低压指0.4kV及以下电压等级的配电网。

4 10kV设备命名、编号原则

4.1主干线命名原则：应按主干线路正常运行方式下的起止点（起点为变电站，环网线路终点为开环点）对线路进行命名。可用以下方法命名：

①“起点简称（变电站简称）＋终点简称（包括联络变电站或开闭所简称、该线路所属的地理名或该线路主要供电用户的简称）”。例如：“银滩变电站911开关到广东路的第二回出线”命名为“银广Ⅱ线”。

②以地理名、用户名的简称直接命名。

线路名称的总字数不宜超过四个汉字。同时有几回线路则用罗马数字Ⅰ、Ⅱ、Ⅲ、……等区分。线路名称应该是唯一的，不能重复。例如：供啤酒厂的第一回专线命名为“啤酒Ⅰ线”。

4.2 分支线（包括多重分支）命名原则：以分支线主供用户名（或地名）＋“支”字。例如“沙湾变电站927开关到北海大道出线T接华润广场的支线”命名为“华润广场支”。多重分支线命名原则相同，为多重分支处地名（或用户名）＋“支”字。如“沙湾变电站927开关到北海大道出线T接华润广场的支线T接到谭屋村的支线”命名为“谭屋村支”。对于多条电缆构成的分支线，可分别对单条电缆命名，不对整体电缆支线命名。

4.3 架空线路杆塔编号原则：线路杆塔从电源侧向受电侧进行编号，由“线路名称＋杆号”组成，杆号由线路电源侧向负荷侧从1号杆依次编号，多回路多块杆号牌应对应线路位置悬挂，临时增杆时可用“N＋1”的方式表示新增杆的杆号，π杆只设一个杆号（主杆）。

4.4 电缆（开闭所、分接箱进出线电缆）命名原则：按起止点命名单条电缆例如“中华路1

号开闭所901至中华路3号分接箱电缆”。有并联电缆时可用罗马数字I、II、III…来进行区分。

4.5 电缆中间接头编号原则：线路名称＋J＋阿拉伯数字组成，阿拉伯数字为顺序号。单芯电缆的中间接头应在编号后加A或B或C（代表相位），例如“中华路1号开闭所901至中华路3号分接箱电缆J01A”。

4.6 10kV配电站、开闭所、分接箱的命名原则：一般以该设备安装位置的地理名、周边的标志性建筑物、主要用户名或路名的名称＋序号（同一用户有2台及以上同类设备时，中间可加1号、2号、3号……进行区别）＋设备类型名称（开闭所、分接箱、配电站）来进行命名，但不宜以党政机关、军队等敏感单位名称命名。例如：“银滩配电站”、“云南路1号开闭所”、“金融开闭所”、“水湾路2号分接箱”。

4.7 配电站、开闭所、带负荷开关的分接箱、欧式箱变内设备命名、编号原则

4.7.1 断路器、负荷开关命名、编号原则：为“中文名称（地理名或用户名等，名称应唯一）＋开关编号＋开关”。编号为9××。9代表10kV，××为顺序号。母联开关编号为900。例如：“云南路开闭所911开关（供电至海天分接箱）”编号为：云海911开关；母线联络开关命名为“母联900开关”。

4.7.2 刀闸命名、编号原则：开关两侧刀闸编号命名、原则为“开关编号＋“1”或“3”，其中靠母线侧刀闸为“1”，靠线路侧刀闸为“3”；联络柜两侧刀闸编号分别为“开关编号＋1或2”，其中靠I段母线侧刀闸为“1”、靠II段母线侧刀闸为“2”；PT柜刀闸编号为0951、0952，其中“1”、“2”分别代表I段、II段母线。例如湖海911 母线侧刀闸编号为“9111刀闸”。

4.7.3 接地刀闸编号原则：按隶属关系，当开关两侧带刀闸时，刀闸线路侧或母线侧地刀按“刀闸编号+8”组成。刀闸开关侧地刀按“刀闸编号+7”组成。无线路侧刀闸的间隔，开关出线侧接地刀闸编号“开关编号＋38”。

4.7.4三工位负荷开关:不同孔操作的三工位负荷开关，负荷开关和接地刀闸按开关和接地刀闸设备分别单独编号；同操作孔操作的三工位负荷开关地刀不单独编号。同孔三工位开关操作时，操作票可填写为：“将××三工位开关转至‘合’位置”、“将××三工位开关转至‘分’位置”、“将××三工位开关转至‘接地’位置”。

4.8 配电变压器命名原则

4.8.1 公用配电变压器命名原则（包括公用的箱变、台变、杆变等）：一般以“该设备安装位置的地理名、周边的标志性建筑物、路名的名称＋公变”来进行命名, 不得与其他配变名称重复。同一区域有2台及以上公变时，中间加1号、2号、3号……进行区别，从“1号”开始起编。如“北部湾广场2号公变”。

4.8.2 非局属产权的配电变压器命名原则：用户的名称＋专变（配变）。用户专用配电变压器的名称一般采用单位或公司名称简称，同一用户有2台及以上专变时，以用户意见或负荷性质来命名，也可中间可加1号、2号、3号……进行区别。如“鑫源建材动力专变”；对于未进行产权移交的一户一表住宅小区配变可按“小区用户名＋‘配变’”命名。

4.8.3 终端型美式箱变10kV负荷开关编号：“901开关”。

4.9 10kV柱上断路器（或负荷开关）、熔断器、刀闸的命名、编号原则

4.9.1 柱上断路器（或负荷开关）命名、编号原则为：为“线路名（支线名）＋开关序号＋开关”。例如：“西南01开关”；“区船厂支02开关”。

4.9.2 10kV架空线上单独安装的支线刀闸，支线令克的命名、编号原则：为“线路名称（支线名称）＋刀闸或令克序号＋刀闸（令克）”。例如：“电信03刀闸”；“深圳路支02令克”。同一线路上的开关、刀闸令克的序号应不相同。

4.9.3 架空线开关两侧刀闸或单侧的编号原则：“所属开关双重编号+1（2）刀闸”，1刀闸表示小杆号侧刀闸，2刀闸表示大杆号侧刀闸。例如：“利源01开关1刀闸”
