建筑常用构件代号(图文注解版)

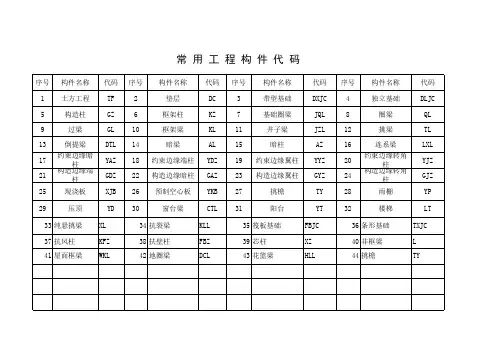

常用建筑工程构件代码
序号 1 5 9 13 17 21 25 29 构件名称 土方工程 构造柱 过梁 倒提梁 约束边缘暗柱 构造边缘端柱 现浇板 压顶 XL KFZ WKL 代码 TF GZ GL DTL YAZ GDZ XJB YD 序号 2 6 10 14 18 22 26 30 构件名称 垫层 框架柱 框架梁 暗梁 约束边缘端柱 构造边缘暗柱 预制空心板 窗台梁 代码 DC KZ KL AL YDZ GAZ YKB CTL KLL FBZ DCL 序号 3 7 11 15 19 23 27 31 构件名称 带型基础 基础圈梁 井子梁 暗柱 约束边缘翼柱 构造边缘翼柱 挑檐 阳台 35 筏板基础 39 芯柱 43 花篮梁 代码 DXJC JQL JZL AZ YYZ GYZ TY YT FBJC XZ HLL 序号 4 8 12 16 20 24 28 32 构件名称 独立基础 圈梁 挑梁 连系梁 约束边缘转角柱 构造边缘转角柱 雨棚 楼梯 代码 DLJC QL TL LXL YJZ GJZ YP LT TXJC L TY
Байду номын сангаас
33 纯悬挑梁 37 抗风柱 41 屋面框梁
34 抗裂梁 38 扶壁柱 42 地圈梁
36 条形基础 40 非框梁 44 挑檐
建筑图集代号大全
建筑图集代号大全代号大全以下是柱、梁和板的代号大全：柱的代号大全：1.框架柱：KZ2.转换柱：ZHZ3.芯柱：XZ4.XXX：LZ5.剪力墙柱：QZ6.构造柱：GZ7.构造边缘柱：GBZ8.构造角柱：GJZ9.约束边缘柱：YBZ10.普通柱：Z11.暗柱：AZ12.扶壁柱：FBZ13.约束边缘端柱：YDZ14.约束边缘暗柱：YAZ15.约束边缘翼墙柱：XXX16.约束边缘角柱：YJZ17.构造边缘端柱：GDZ18.构造边缘暗柱：GAZ19.构造边缘翼墙柱：GYZ20.构造边缘转角柱：GJZ21.梯柱：TL22.框支柱：KZZ各种梁代号大全：1.连梁：LL2.暗梁：AL3.悬挑梁：XL4.框架梁：KL5.框支梁：KZL6.边框梁：BKL7.跨高比不小5的梁：LLK8.框扁梁：KBL9.屋框梁：XXX10.XXX：JZL11.梯梁：TL12.基础梁：JL13.现浇过梁：XGL14.门过梁：MGL15.板梁：BL16.梁：L17.承台梁：CTL18.圈梁：QL19.单轨吊车梁：DDL20.吊车梁：DL21.基础次梁：JCL22.梁垫：LD23.地下框梁：DKL24.基础主梁：JZL板的代号大全：由于文章中明显有问题的段落较多，我们在这里不再给出改写后的文章。
本文介绍了建筑中常见的不同种类的板材、基础和构件的代号。
建筑中常见的板材包括楼板（LB）、屋面板（WB）、悬挑板（XTB）、折板（ZB）、梯板（TB）、平台板（PTB）、柱上板（ZSB）、跨中板带（KZB）、升降板（SJB）、后浇带（HJD）、板开洞（BD）、板翻边（FB）、板加腋（JY）、纵筋加强带（JQD）、柱帽（ZM）、板挑檐（TY）、角部加强筋（Crs）、悬挑阳角放射筋（Ces）、悬挑阴角放射筋（Cis）、抗冲切箍筋（Rh）、抗冲切弯起筋（Rb）、密肋板（MB）、天沟板（TGB）、阳台栏板（YB）、条形基础底板（TJB）和梁板式筏型基础平板（LPB）等。
建筑用钢筋符号及构件代号
受拉钢筋锚固长度修正系数￡a
锚固条件
￡a
-
带筋钢筋的公称直径大于25
1.10
环氧树脂涂层带筋钢筋
1.25
施工过程中易受扰动的钢筋
1.10
锚固区保护层厚度
3d
0.80
注：中间时按内插值。d为锚固钢筋直径。
5d
0.70
混凝土结构的环境类别
环境类别
条件
一
室内干燥环境；
无侵蚀性静水浸没环境。
⒉构件中受力钢筋的保护层厚度不应小于钢筋的公称直径。
3.设计使用年限为100年的混凝土结构，一类环境中，最外层钢筋的保护层厚度不应小于表中数值的1.4倍；二、三类环境中，应采取专门的有效措施。
4.混凝土强度等级不大于C25时，表中保护层厚度数值应增加5。
5.基础底面钢筋的保护层厚度，有混凝土垫层时应从垫层顶面算起，且不应小于40㎜。
悬挑板阳角放射筋
Ces
xx
板悬挑阳角上部放射筋
抗冲切箍筋
Rh
xx
通常用于无柱帽无梁楼盖的柱顶
抗冲切弯起筋
Rb
xx
通常用于无柱帽无梁楼盖的柱顶
钢筋种类
抗震等级
混凝土强度等级
C20
C25
C30
C35
C40
C45
C50
C55
≥C60
HPB300
一、二级（Labe）
45d
39d
35d
32d
29d
28d
26d
30d
非抗震（Lab）
受拉钢筋锚固长度La、抗震锚固长度Lae
非抗震
抗震
注：
不应小于200。
2.锚固长度修正系数￡a按下表取用，当多于一项时，可按连乘计算，但不应小于0.6。
建筑工程常用构件代号全

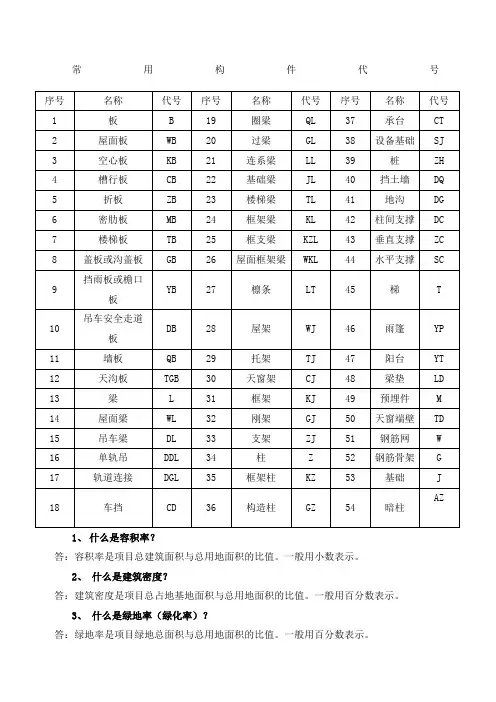

常用构件代号序号名称代号序号名称代号序号名称代号1 板 B 19 圈梁QL 37 承台CT2 屋面板WB 20 过梁GL 38 设备基础SJ3 空心板KB 21 连系梁LL 39 桩ZH4 槽行板CB 22 基础梁JL 40 挡土墙DQ5 折板ZB 23 楼梯梁TL 41 地沟DG6 密肋板MB 24 框架梁KL 42 柱间支撑DC7 楼梯板TB 25 框支梁KZL 43 垂直支撑ZC8 盖板或沟盖板GB 26 屋面框架梁WKL 44 水平支撑SC9 挡雨板或檐口板YB 27 檩条LT 45 梯T10 吊车安全走道板DB 28 屋架WJ 46 雨篷YP11 墙板QB 29 托架TJ 47 阳台YT12 天沟板TGB 30 天窗架CJ 48 梁垫LD13 梁L 31 框架KJ 49 预埋件M14 屋面梁WL 32 刚架GJ 50 天窗端壁TD15 吊车梁DL 33 支架ZJ 51 钢筋网W16 单轨吊DDL 34 柱Z 52 钢筋骨架G17 轨道连接DGL 35 框架柱KZ 53 基础J18 车挡CD 36 构造柱GZ 54 暗柱AZ1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。
一般用小数表示。
2、什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。
一般用百分数表示。
3、什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。
一般用百分数表示。
4、什么是日照间距？答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。
日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。
5、建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。
6、什么是建筑“三大材”？答：建筑“三大材”指的是钢材、水泥、木材。
混凝土结构常用构件符号
芯柱
(3)墙梁
LZ
梁上柱
LL
连梁（无交叉暗撑）
QZ
剪力பைடு நூலகம்上柱
LL(JA)
连梁（有交叉暗撑）
FBZ
扶壁柱
LL(JG)
连梁（有交叉钢筋）
AL
暗梁
BKL
边框梁
剪力墙：
(4)墙洞
（1）墙柱
YD
圆形洞口
YDZ
约束边缘端柱
JD
矩形洞口
YAZ
约束边缘暗柱
YYZ
约束边缘翼墙柱
（5）梁
YJZ
约束边缘转角墙柱
KL
楼层框架梁
J
雨篷
YP
设备基础
SJ
阳台
YT
桩
ZH
梁垫
LD
柱间支撑
ZC
预埋件
M
垂直支撑
CC
天窗端壁
TD
水平支撑
SC
钢筋网
W
梯
T
钢筋骨架
G
悬梁（挑头梁）
XL
双阳角柱
YYZ
阴阳角柱
YAZ
阴角柱
YJZ
构造柱
GZ
屋面框架梁
WKL
建筑
A
结构
S
常用构件代号：〈二〉
代号
名称
代号
名称
柱：
(2)墙身
KZ
框架柱
Q
剪力墙墙身
KZZ
框支柱
常用构件代号：〈一〉
名称
代号
名称
代号
板
B
吊梁
DL
屋面板
WB
圈梁
QL
空心板
KB
建筑工程常用构件代号 全
常用构件代号序号名称代号序号名称代号序号名称代号1 板 B 19 圈梁QL 37 承台CT2 屋面板WB 20 过梁GL 38 设备基础SJ3 空心板KB 21 连系梁LL 39 桩ZH4 槽行板CB 22 基础梁JL 40 挡土墙DQ5 折板ZB 23 楼梯梁TL 41 地沟DG6 密肋板MB 24 框架梁KL 42 柱间支撑DC7 楼梯板TB 25 框支梁KZL 43 垂直支撑ZC8 盖板或沟盖板GB 26 屋面框架梁WKL 44 水平支撑SC挡雨板或檐口YB 27 檩条LT 45 梯T 9板吊车安全走道10DB 28 屋架WJ 46 雨篷YP 板11 墙板QB 29 托架TJ 47 阳台YT12 天沟板TGB 30 天窗架CJ 48 梁垫LD13 梁L 31 框架KJ 49 预埋件M14 屋面梁WL 32 刚架GJ 50 天窗端壁TD15 吊车梁DL 33 支架ZJ 51 钢筋网W16 单轨吊DDL 34 柱Z 52 钢筋骨架G17 轨道连接DGL 35 框架柱KZ 53 基础JAZ 18 车挡CD 36 构造柱GZ 54 暗柱1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。
一般用小数表示。
2、什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。
一般用百分数表示。
3、什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。
一般用百分数表示。
4、什么是日照间距？答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。
日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。
5、建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。
6、什么是建筑“三大材”？答：建筑“三大材”指的是钢材、水泥、木材。
常用图集代号
最佳答案
图集规范常用构件代号
板B
圈梁QL
承台CT
屋面板WB
过梁GL
设备基础SJ
空心板KB
连系梁LL
桩ZH
槽行板CB
基础梁JL
挡土墙DQ
折板ZB
楼梯梁TL
地沟DG
密肋板MB
框架梁KL
柱间支撑DC
楼梯板TB
框支梁KZL
垂直支撑ZC
盖板或沟盖板GB
屋面框架梁WKL
水平支撑SC
挡雨板或檐口板YB
檩条LT
梯T
吊车安全走道板DB
屋架WJ
雨篷YP
墙板QB
托架TJ
阳台YT
天沟板TGB
天架KJ
预埋件M
屋面梁WL
刚架GJ
天窗端壁TD
吊车梁DL
支架ZJ
钢筋网W
单轨吊DDL
柱Z
钢筋骨架G
轨道连接DGL
框架柱KZ
基础J
车挡CD
构造柱GZ
暗柱AZ
建筑常用构件代号(图文注解版)
常用构件代号名称代号名称代号名称代号:所谓屋面梁，顾名思义，就是指用在屋面的框架梁。
但是严格定义的话，应该这样：在框架梁柱节点处，如果此处为框架柱的顶点，框架柱不再向上延伸，那么这个节点处的框架梁做法就应该按照屋面框架梁的节点要求来做；如果框架柱继续向上延伸的话，不论该梁是否处于屋面，都应该按照一般框架梁的节点来做。
其实区别就在于：屋面框架梁的节点一般是Γ 形的，一般框架梁的节点就是├ 形的。
这两种做法节点构造不同，详见平法图集QZ:墙柱就是和墙融为一体的柱子，由梁板传来的屋盖、楼盖上的活、恒荷载，它可以通过墙柱基础传到地基GJ:钢结构是以钢材制作为主建筑结构类型之一。
钢材的特点刚度大，故用于建造大跨度和超物特别适宜；材料匀质性和各向性体，最符合一般工程力学的基韧性好，可有较大变形，能很好建筑工期短；其工业化程度高，高的专业化生产；加工精度高、效故可用于建造气罐、油罐和变压火性和耐腐性较差。
主要用于重架、受动力荷载作用的厂房结构电视塔和桅杆结构、桥梁和库等超高层建筑等。
钢结构今后应研大提高其屈服点强度；此外要轧例如H型钢（又称宽翼缘型钢）钢板等以适应大跨度结构和超高钢结构又分轻钢和重钢把这种柱子称为“梁上柱”，代号为LZ。
支承梁上柱的梁（框架梁或非框架梁），一般称为“托柱梁”。
单轨吊车梁DDL 板 B地沟DG:地沟分明和暗两种，一般的，暗沟：大部分用在车库居多水房间或者重要房间，地沟盖板L:由支座支承，承受的外力以横向力和剪力为主，以弯曲为主要变形的构件称为梁.地梁:QL:圈梁是指在房屋的基础上部的连续的钢筋混凝土梁也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。
KB:空心板(kong xing ban) hollowslab，建筑专业术语（KB），混凝土浇筑而成。
将板的横截面做成空心的称为空心板。
空心板较同跨径的实心板重量轻，运输安装方便，建筑高度又较同跨径的T梁小，因之小跨径桥梁中使用较多。
施工图构件编号及解释
混凝土构件编号框架梁:指两端与框架柱相连的梁，或者两端与剪力墙相连，但跨高比不小于5的梁。
框架梁直接承受框架柱传递过来的力，与框架柱刚接形成梁柱抗侧力体系。
非框架梁：在框架梁之间设置将楼板的重量先传给框架梁的其它梁就是非框架梁，如次梁。
FKL是一个概括性的表示。
框支梁：为了保证下部空间，设置梁来支撑上部的剪力墙或柱，即为框支梁。
如梁上设置柱，梁称为框支梁，柱称为框支柱。
井字梁：井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。
这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板，大厅比较多见，梁间距3m左右。
由同一平面内相互正交或斜交的梁所组成的结构构件。
又称交叉梁或格形梁。
连梁：指剪力墙结构中，连接墙肢与墙肢，两端与剪力墙在一个平面内的梁。
边框架梁：指边轴线框架上的梁。
边框梁：指剪力墙中部或顶部布置的、比剪力墙的厚度还厚、还宽的“连梁”或“暗梁”。
暗梁：在剪力墙结构中，完全隐藏在板类构件或混凝土墙构件中，配合板或墙共同工作，提高板的抗弯能力。
框支柱和梁上柱：吊筋：吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋，形状如元宝，又称为元宝筋。
现浇楼面板中的钢筋：1、受力筋：单向板（≥），平行短边布置；双向板（≤），两个方向布置，除了悬挑板和地下室底板，其它的板受拉钢筋在下部。
2、分布钢筋：不在板配筋计算内，包括温度钢筋，与受力钢筋绑扎在一起组合成骨架。
3、构造钢筋：为了避免板受力后，在支座上部出现裂缝，通常是在这些部位上配置受拉钢筋，即为负筋。
钢筋等级：一级：HPB235，光圆钢筋，直径6、8、10二级：HRB335，带肋，直径8、10、12、14、16、18、20、22、25、28、32 ，直径12~25常见。
三级：HRB400以上，带肋，直径同二级钢筋。
钢结构构件焊缝的标识：1、焊缝符号及标注符号：I——焊缝长度；e——焊缝间距；n——焊缝段数；K——焊脚尺寸压型钢板YX48-200-600。
构件代号
建筑制图常用构件代号
常用构件代号规定：将构件的名称用代号表示。
表示方法：用构件名称的汉语拼音字母中的第一字母表示。
如：圈梁QL 过梁GL 屋面板WB框架KJ 阳台YT 现浇板XB CTB是承台板特性匹配命令：maNQGJZ 构造边缘转角墙柱FBZ 扶壁柱LKQMKWQGAZ构造边缘暗柱JZL 井字梁WYKL屋面框架预应力梁、YL预应力梁FDL封堵梁LaeYAZ约束边缘暗柱YYZ约束边缘翼墙柱YJZ约束边缘转角墙柱GAZ构造边缘暗柱GDZ构造边缘端柱AZ非边缘暗柱梁的尺寸标高是不是和板的标高一致的一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
建筑工程图纸代号大全，看懂图就靠它！
建筑工程图纸代号大全，看懂图就靠它！建筑常用构件代号大全名称代号名称代号板 B 屋架WJ 屋面板WB 托架TJ 空心板KB 天窗架CJ 槽形板CB 框架KJ 折板ZB 刚架GJ 密肋板MB 支架ZJ 楼梯板TB 柱Z 盖板或沟盖板GB 框架柱KZ 挡雨板或檐口板YB 构造柱GZ 吊车安全走道板DB 暗柱AZ 墙板QB 承台CT 天沟板TGB 基础J 梁L 设备基础SJ 屋面梁WL 桩ZH 吊车梁DL 挡土墙DQ 单轨吊车梁DDL 地沟DG 轨道连接DGL 柱间支撑ZC 车档CD 垂直支撑CC 圈梁QL 水平支撑SC 过梁GL 梯T 连系梁LL 雨篷YP 基础梁JL 阳台YT 楼梯梁TL 梁垫LD 框架梁KL 预埋件M- 框支梁KZL 天窗端壁TD 屋面框架梁WKL 钢筋网W 檩条LT 钢筋骨架G专业图纸代号大全代号表示SC 钢管PC PVC聚乙烯阻燃性塑料管CT 桥架WC沿墙暗敷设WS 沿墙明敷设CC 沿顶板暗敷设F 暗敷在地板内CE 沿顶板明敷YJV 电缆SYV 电视线PE 接地(黄绿相兼)PEN 接零(蓝色)3项线(火线) A项(黄)B项(绿)C项(红)KV(电压)千伏BV 散线MEB 总等电位LEB 局部等电位线路敷设方式代号PVC 用阻燃塑料管敷设DGL 用电工钢管敷设VXG 用塑制线槽敷设GXG 用金属线槽敷设KRG 用可挠型塑制管敷设线路明敷部位代号LM 沿屋架或屋架下弦敷设ZM 沿柱敷设QM 沿墙敷设PL 沿天棚敷设线路暗敷部位代号LA 暗设在梁内ZA 暗设在柱内QA 暗设在墙内PA 暗设在屋面内或顶棚内DA 暗设在地面或地板内PNA 暗设在不能进入的吊顶内照明灯具安装方式代号D 吸顶式L 链吊式G 管吊式B 壁装式R 嵌入式BR 墙壁内安装配电线路的标注方法a——b(c×d)e——f a表示回路编号b表示导线型号c表示导线根数d表示导线截面e表示敷设方式及穿管管径f表示敷设部位表示2根导线表示3根导线表示n根导线照明灯具标注方法a 灯数b 型号或编号c 每盏照明灯具的灯泡个数d 灯泡容量，We 灯泡安装高度，mf 安装方式L 光源种类，白炽灯或荧光灯。
常用构件代码
15
吊车梁
DL
33
支架
ZJ
51
钢筋网
W
16
单轨吊车梁
DDL
34
柱
Z
52
钢筋骨架
G
17
轨道连接
DGL
35
框架柱
KZ
53
基础
J
18
车挡
CD
36
构造柱
GZ
54
暗柱
AZ
注：1、预制钢筋混凝土构件、现浇钢筋混凝土构件、钢构件和木构件，一般可以直接采用本附录中的构件代号。
在绘图中，当需要区别上述构件的材料种类时，可在构件代号前加注材料代号，并在图纸中加以说明
43
垂直支撑
CC
8
盖板或沟盖板
GB
26
屋面框架梁
WKL
44
水平支撑
SC
9
挡雨板或檐口板
YB
27
檩条
LT
45
梯
T
10
吊车安全走道板
DB
28
屋架
WJ
46
雨篷
YP
11
墙板
QB
29
托架
TJ
47
阳台
YT
12
天沟板
TGB
30
天窗架
CJ
48
梁垫
LD
13
梁
L
31
框架
KJ
49
预埋件
M-
14
屋面梁
WL
32
钢架
GJ
50
天窗端壁
梁板筏基础平板
LPB
构造边缘转角墙柱
GJZ
纵筋加强带
建筑工程构件常用代号
建筑工程构件常用代码1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。
一般用小数表示。
2、什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。
一般用百分数表示。
3、什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。
一般用百分数表示。
答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。
日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。
5、建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。
6、什么是建筑“三大材”？答：建筑“三大材”指的是钢材、水泥、木材。
7、建筑安装工程费由哪三部分组成？答：建筑安装工程费由人工费、材料费、机械费三部分组成。
8、什么是统一模数制？什么是基本模数、扩大模数、分模数？答：（1）、所谓统一模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。
（2）、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。
（3）、扩大模数是导出模数的一种，其数值为基本模数的倍数。
扩大模数共六种，分别是3M（300mm）、6M（600mm）、12M（1200mm）、 15M （1500mm）、30M（3000mm）、60M（6000mm）。
建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。
（4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。
分模数共三种，分别是1/10M（10mm）、1/5M（20mm）、1/2M （50mm）。
建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。
9、什么是标志尺寸、构造尺寸、实际尺寸？答：（1）、标志尺寸是用以标注建筑物定位轴线之间（开间、进深）的距离大小，以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。
常用的建筑代号和图例
常用的建筑代号和图例以前农村盖房都是自个儿画个户型然后直接交给村里施工队建，现在不一样了，都是找专业的设计师设计。
不过咱们老百姓也不是专业人员，这些图纸咱们也看不懂，但又怕被忽悠。
其实图纸难就难在复杂的代号，看懂那些代号图纸也就基本懂了。
今天“住宅公园”为大家献上一套常用的建筑代号和图例，自己在家也能看懂图纸啦！建筑建筑构件代号▼板：扁平矩形建筑材料板。
代号： B屋面板：直接承受屋面荷载的板。
代号：WB空心板：混凝土浇筑，将板的横截面做成空心。
代号： KB槽形板：梁板结合的构件。
代号： CB折板：多块条形平板组合而成的空间结构。
代号： ZB密肋板：在板的一侧增加一些小梁，配筋后浇注的钢筋混凝土板，就叫做加肋板。
如果肋的条数多，则叫做密肋板。
代号： MB楼梯板：指楼梯休息平台之间的板。
代号： TB盖板或沟盖板：采用钢格板制造的沟盖板。
代号：GB挡雨板或檐口板：结构外墙体和屋面结构板交界处的屋面结构板顶。
代号： YB吊车安全走道板：用来检修吊车。
代号： DB墙板：由墙和楼板组成承重体系的房屋结构。
代号： QB天沟板：建筑物屋面两胯间的下凹部分。
代号：TGB梁：由支座支承，承受的外力以横向力和剪力为主，以弯曲为主要变形的构件。
代号： L屋面梁：在屋面结构中承受来自檩条、屋面板压力的主要结构构件。
代号：WL吊车梁：用于专门装载厂房内部吊车的梁。
代号： DL单轨吊：吊挂在巷道上空的特制工字钢作轨道。
代号： DDL轨道连接：连接吊车轨道。
代号： DGL车挡：是以片石浆砌而成，也有以钢轨焊制的阻挡物。
代号： CD 圈梁：房屋的基础上部的连续的钢筋混凝土梁。
代号： QL过梁：砌体结构房屋墙体门窗洞上常用的构件。
代号： GL连系梁：联系结构构件之间的系梁。
代号： LL基础梁：地基土层上的梁。
代号： JL楼梯梁：楼梯的主要承重结构，通常在踏板下。
代号：TL框架梁：两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
混凝土结构常用构件符号
雨篷
YP
设备基础
SJ
阳台
YT
桩
ZH
梁垫
LD
柱间支撑
ZC
预埋件
M
垂直支撑
CC
天窗端壁
TD
水平支撑
SC
钢筋网
W
梯
T
钢筋骨架
G
悬梁（挑头梁）
XL
双阳角柱
YYZ
阴阳角柱
YAZ
阴角柱
YJZ
构造柱
GZ
屋面框架梁
WKL
建筑
A
结构
S
常用构代号：〈二〉
代号
名称
代号
名称
柱：
(2)墙身
KZ
框架柱
Q
剪力墙墙身
KZZ
框支柱
常用构件代号：〈一〉
名称
代号
名称
代号
板
B
吊梁
DL
屋面板
WB
圈梁
QL
空心板
KB
过梁
GL
槽形板
CB
连梁
LL
折板
ZB
基础梁
JL
密肋板
MB
楼梯梁
TL
楼梯板
TB
檩条
LT
盖板或沟盖板
GB
屋架
WJ
挡雨板或檐口板
YB
托架
TJ
吊车安全走道板
DB
天窗架
CJ
墙板
QB
钢架
GJ
天沟板
TGB
框架
KJ
梁
L
支架
ZL
屋面梁
WL
柱
Z
基础
XZ
芯柱
混凝土结构常用构件符号
构造边缘端柱
WKL
屋面框架梁
GAZ
构造边缘暗柱
KZL
框支梁
GYZ
构造边缘翼墙柱
L
非框架梁
GJZ
构造边缘转角墙柱
XL
悬挑梁
AZ
暗柱
JSL
井字梁
常用构件代号：〈三〉
代号
名称
代号
名称
LMC338
连门窗
MQ
玻璃幕墙
KZL
框架支撑梁，一般在楼层转换层显示·
H、h
表示高，通常显示板高·
常用构件代号：〈一〉
名称
代号
名称
代号
板
B
吊梁
DL
屋面板
WB
圈梁
QL
空心板
KB
过梁
GL
槽形板
CB
连梁
LL
折板
ZB
基础梁
JL
密肋板
MB
楼梯梁
TL
楼梯板
TB
檩条
LT
盖板或沟盖板
GB
屋架
WJ
挡雨板或檐口板
YB
托架
TJ
吊车安全走道板
DB
天窗架
CJ
墙板
QB
钢架
GJ
天沟板
TGB
框架
KJ
梁
L
支架
ZL
屋面梁
WL
柱
Z
基础
J
雨篷
YP
设备基础
SJ
阳台
YT
桩
ZH
梁垫
LD
柱间支撑
ZC
预埋件
M
垂直支撑
CC
天窗端壁
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用构件代号
名称
代号
名
称
代号
名
称
代号
:所谓屋面梁，顾名思义，就是指用
在屋面的框架梁。
但是严格定义的
话，应该这样：在框架梁柱节点处，
如果此处为框架柱的顶点，框架柱不
再向上延伸，那么这个节点处的框架
梁做法就应该按照屋面框架梁的节
点要求来做；如果框架柱继续向上延
伸的话，不论该梁是否处于屋面，都
应该按照一般框架梁的节点来做。
其实区别就在于：屋面框架梁的节点
一般是Γ 形的，一般框架梁的节点就
是├ 形的。
这两种做法节点构造不
同，详见平法图集
QZ:墙柱就是和墙融为一体的柱子，由
梁板传来的屋盖、楼盖上的活、恒荷载，它
可以通过墙柱基础传到地基
GJ:钢结构是以钢材制作为主
建筑结构类型之一。
钢材的特点
刚度大，故用于建造大跨度和超
物特别适宜；材料匀质性和各向
性体，最符合一般工程力学的基
韧性好，可有较大变形，能很好
建筑工期短；其工业化程度高，
高的专业化生产；加工精度高、效
故可用于建造气罐、油罐和变压
火性和耐腐性较差。
主要用于重
架、受动力荷载作用的厂房结构
电视塔和桅杆结构、桥梁和库等
超高层建筑等。
钢结构今后应研
大提高其屈服点强度；此外要轧
例如H型钢（又称宽翼缘型钢）
钢板等以适应大跨度结构和超高
钢结构又分轻钢和重钢
把这种柱子称为“梁上柱”，代号为LZ。
支承梁上柱的梁（框架梁或非框架梁），一般称为“托柱梁”。
单轨
吊车梁
DDL 板 B
地
沟
DG:地沟分明和暗两种，一般
的，暗沟：大部分用在车库居多
水房间或者重要房间，地沟盖板
L:由支座支承，承受的外力以横向
力和剪力为主，以弯曲为主要变形的
构件称为梁.地
梁:
QL:圈梁是指在房屋的基础上部的连续的钢筋混凝土梁也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。
KB:空心板(kong xing ban) hollow
slab，建筑专业术语（KB），混凝土浇筑而
成。
将板的横截面做成空心的称为空心板。
空心板较同跨径的实心板重量轻，运输安装
方便，建筑高度又较同跨径的T梁小，因
之小跨径桥梁中使用较多。
其中间挖空形式
有很多种
CT:承台（bearing platform）
布由墩身传递的荷载，在基桩顶
顶的钢筋混凝土平
梁称为过梁。
过梁的种类有二种，有现浇和预制二种。
KL:框架梁（KL）是指两端与框架柱（KZ）相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
现在结构设计中，对于框架梁还有另一种观点，即需要参与抗震的梁。
纯框架结构随着高层建筑的兴起而越来越少见，而剪力墙结构中的框架梁主要则是参与抗震的梁ZB:折板结构是由若干狭长的薄板以一
定角度相交连成折线形的空间薄壁体系。
跨
度不宜超过30米，适宜于长条形平面的屋
盖，两端应有通长的墙或圈梁作为折板的支
点。
常用有V形、梯形等型式。
我国常用
为预应力混凝土V形折板，具有制作简单、
安装方便与节省材料等忧点，最大跨度可达
27米。
LT:沿屋顶长度分布的水平部
支撑次要屋椽。
古民宅用来挑
的横木，是房子的主要构件之一
（北方方言）
JL:基础梁简单说就是在地基土层上的梁。
基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上。
基础梁是指直接以垫层
顶为底模板的梁GB:沟盖板采用钢格板制造的沟（井）盖板，具有多种型号可供选择以适合不同的跨距载荷及要求。
广泛应用于市政道路、园林设施、住宅小区、学校、体育场管等不同场所。
根据使用场合的不同，不同规格型号的沟（井）盖板，表面可热浸锌、冷镀锌（电
镀）或者不处理
JZL:井字梁就是不分主次，高度
相当的梁，同位相交，呈井字型。
这
种一般用在楼板是正方形或者长宽
比小于1.5的矩形楼板，大厅比较多
见，梁间距3m左右。
由同一平面内
相互正交或斜交的梁所组成的结构
构件。
又称交叉梁或格形梁。
LD:大梁支承于砖墙上时，为
墙的承压面积，在大梁与砖墙的
个横向短梁。
梁垫可以是素混凝
筋混凝土的。
当大梁是预制的可
梁是现浇的，梁垫的底面可以与
梁垫的长度一般为大梁截面宽度
与砖墙的厚度相同，高度可为
悬挑梁XL:不是两端都有支撑的，一端埋
在或者浇筑在支撑物上，另一端伸出
挑出支撑物的梁，可为固定、简支或
自由段。
长跨面筋在下，短跨面筋
在上
墙
板
QB:由墙和楼板组成承重体系的房屋结
构。
墙既作承重构件，又作房间的隔断，是
居住建筑中最常用且较经济的结构形式。
缺
点是室内平面布置的灵活性较差，为克服这
一缺点，目前正在向大开间方向发展。
墙板
结构多用于住宅、公寓、也可用于办公楼、
学校等公用建筑。
墙板结构的承重墙可用
砖、砌块、预制或现浇混凝土做成。
楼板用
预制钢筋混凝土或预应力混凝土空心板、槽
形板、实心板；预制与现浇叠合式楼板；全
现浇式楼板
预
埋
件
M-:预埋件(预制埋件)就是预先
工程内的构件.就是在结构浇筑时
于砌筑上部结构时的搭接。
以利
础的安装固定.预埋件大多由金属
或者铸铁，也可用木头，塑料等
AL:建筑结构力学中的梁的概念
可以通俗的理解为：承担竖向荷载的
受弯构件。
单梁，框架梁、连梁等梁
类构件都有这样的功能。
但有些以梁
类命名的构件不完全具备这样的功
能，其中之一就是暗梁
”天沟指建筑物屋面两胯间的下凹
部分。
AZ:暗柱，也叫墙柱（英文名为
concealed column或embedded column）。
暗柱是剪力墙中边缘构件的别称，是剪力墙的一部分，一般位于墙肢平面的端部（即边缘），主要用于承载墙体受到的平面内弯矩作用。
暗柱宽度和墙身等同，在外观上暗藏于墙中不易辨别，故而得名TJ:首先介绍下托架的定义：在工业厂房中，由于工业或者交通需要，需要取掉某轴上的柱子，这样就要在大开间位置设置托架，支托去掉柱子的屋架。
托架安装在两端
的柱子上。
设
备基础SJ:
框KJ:框架（framework）是一个基本概念上的结构，用于去解决或者处理复杂的问题。
架这个广泛的定义使用的十分流行，尤其在软件概念。
框架也能用于机械结构。
